护肩墙综合项目施工专项方案.doc

K7+000~K8+000

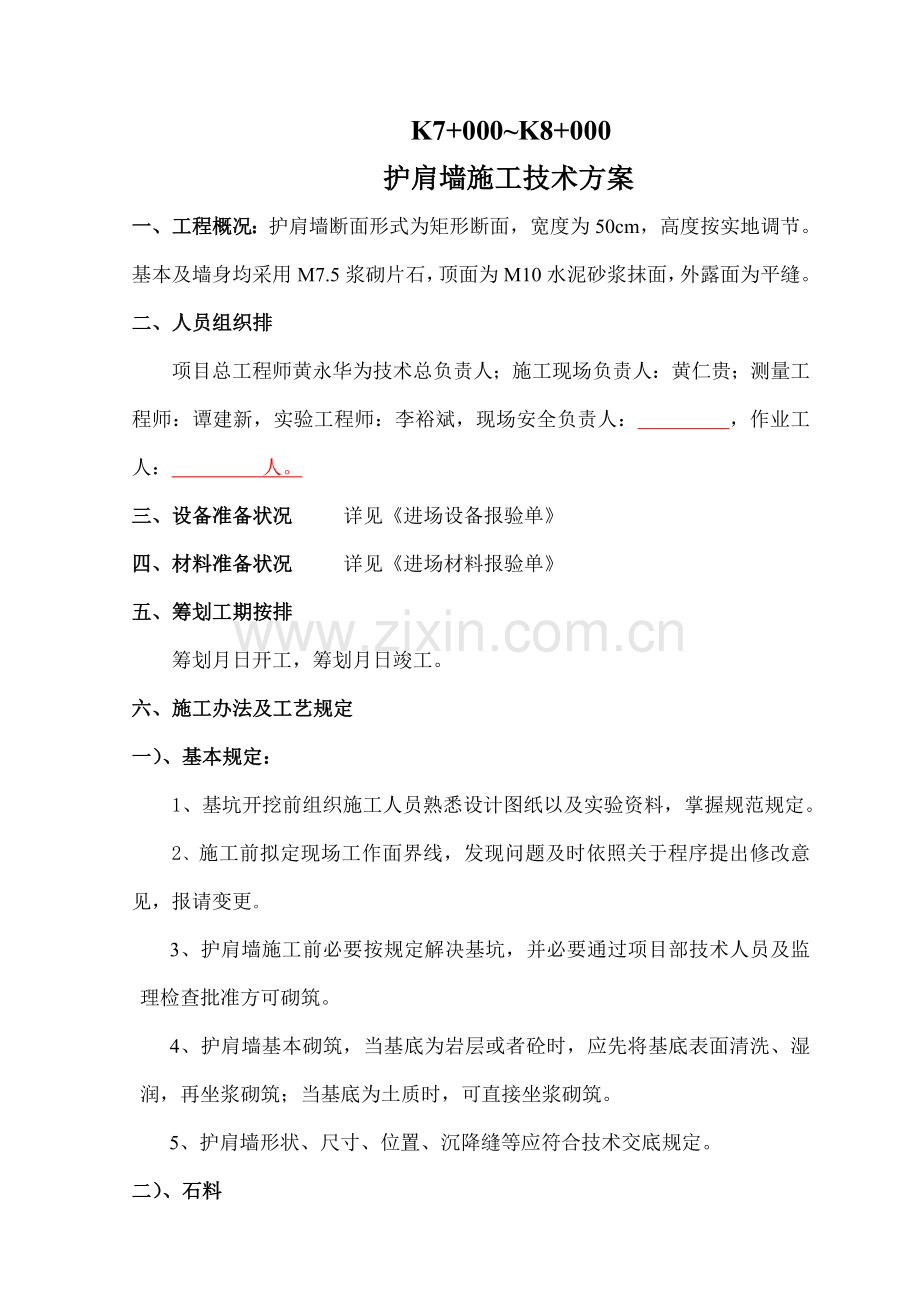

护肩墙施工技术方案
一、工程概况：护肩墙断面形式为矩形断面，宽度为50cm，高度按实地调节。基本及墙身均采用M7.5浆砌片石，顶面为M10水泥砂浆抹面，外露面为平缝。
二、人员组织排
项目总工程师黄永华为技术总负责人；施工现场负责人：黄仁贵；测量工程师：谭建新，实验工程师：李裕斌，现场安全负责人： ，作业工人： 人。
三、设备准备状况 详见《进场设备报验单》
四、材料准备状况 详见《进场材料报验单》
五、筹划工期按排
筹划月日开工，筹划月日竣工。
六、施工办法及工艺规定
一）、基本规定：
1、基坑开挖前组织施工人员熟悉设计图纸以及实验资料，掌握规范规定。
2、施工前拟定现场工作面界线，发现问题及时依照关于程序提出修改意见，报请变更。
3、护肩墙施工前必要按规定解决基坑，并必要通过项目部技术人员及监理检查批准方可砌筑。
4、护肩墙基本砌筑，当基底为岩层或者砼时，应先将基底表面清洗、湿润，再坐浆砌筑；当基底为土质时，可直接坐浆砌筑。
5、护肩墙形状、尺寸、位置、沉降缝等应符合技术交底规定。
二）、石料

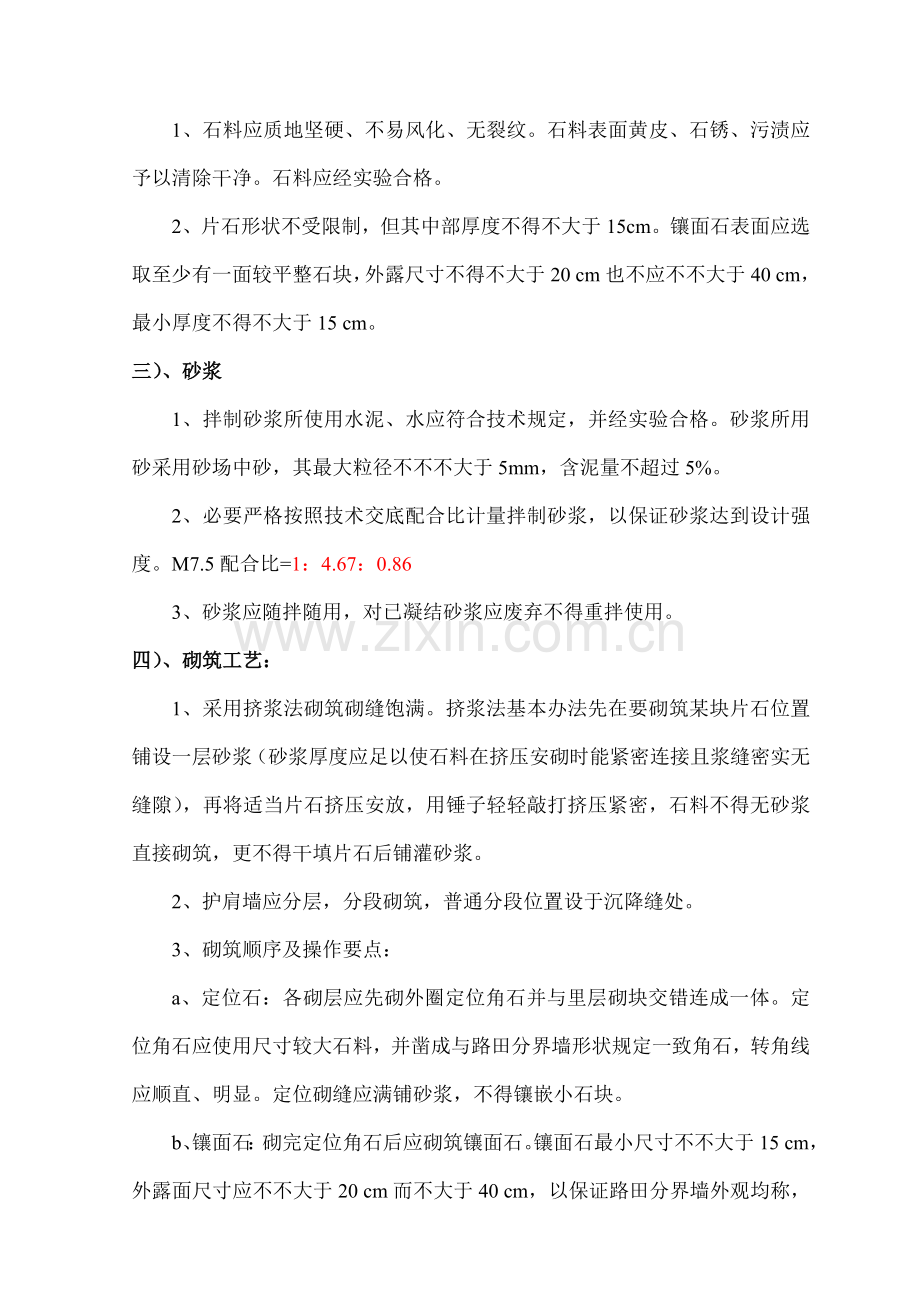

1、石料应质地坚硬、不易风化、无裂纹。石料表面黄皮、石锈、污渍应予以清除干净。石料应经实验合格。
2、片石形状不受限制，但其中部厚度不得不大于15cm。镶面石表面应选取至少有一面较平整石块，外露尺寸不得不大于20 cm也不应不不大于40 cm，最小厚度不得不大于15 cm。
三）、砂浆
1、拌制砂浆所使用水泥、水应符合技术规定，并经实验合格。砂浆所用砂采用砂场中砂，其最大粒径不不不大于5mm，含泥量不超过5%。
2、必要严格按照技术交底配合比计量拌制砂浆，以保证砂浆达到设计强度。M7.5配合比=1：4.67：0.86
3、砂浆应随拌随用，对已凝结砂浆应废弃不得重拌使用。
四）、砌筑工艺：
1、采用挤浆法砌筑砌缝饱满。挤浆法基本办法先在要砌筑某块片石位置铺设一层砂浆（砂浆厚度应足以使石料在挤压安砌时能紧密连接且浆缝密实无缝隙），再将适当片石挤压安放，用锤子轻轻敲打挤压紧密，石料不得无砂浆直接砌筑，更不得干填片石后铺灌砂浆。
2、护肩墙应分层，分段砌筑，普通分段位置设于沉降缝处。
3、砌筑顺序及操作要点：
a、定位石：各砌层应先砌外圈定位角石并与里层砌块交错连成一体。定位角石应使用尺寸较大石料，并凿成与路田分界墙形状规定一致角石，转角线应顺直、明显。定位砌缝应满铺砂浆，不得镶嵌小石块。
b、镶面石：砌完定位角石后应砌筑镶面石。镶面石最小尺寸不不大于15 cm，外露面尺寸应不不大于20 cm而不大于40 cm，以保证路田分界墙外观均称，外露面须凿成平整平面，且在安砌时加工成适当形状以保证浆缝均匀，咬合紧密。应当注意是镶面石必要用一顺一丁或两顺一丁方式砌筑。丁石长度应比相邻顺石宽度大15 cm。
c、腹石：定位角石及镶面石砌完后，应先在圈内底部铺一层砂浆，其厚度应使石料在挤压安砌时能紧密连接，且砌缝砂浆密实、饱满。砌筑腹石时，石料间砌缝应互互相交错、咬搭，砂浆密实。石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆；石料应大小搭配，较大石料应以大面为底，较宽砌缝可先放浆后用小石块挤塞。挤浆时可用小锤敲打石料，将砌缝挤紧，不得留有孔隙。
4、砌缝
镶面石表面砌缝宽度应控制在1~3 cm之间。并且宜偏小不适当偏大，三块相邻石料之间内切圆直径不得不不大于7 cm，两层之间错缝不得不大于8 cm否则将被视为通缝而被拆除。
五）、养护
护肩墙砌筑完毕应在不超过12小时开始洒水养护以保持砂浆湿润为准，常温下养护期不不大于8天。
六）、质量原则：
1、外观规定：砌体边沿直顺，外露表面平整，勾缝平顺，缝宽均匀，无脱落现象。
2、实测项目

项次
检查项目
规定值或容许偏差
检查办法及频率
1
砂浆或砼强度(Mpa)
在合格原则之内
按JTJ071-98附录F或D检查
3
顶面高程(mm)
±20
每20m用水准仪测1点
4
竖直度或坡度（%）
0.5
吊垂线：每20m检查2点
4
断面尺寸(mm)
不少于设计
每20m用尺检查2个断面
5
底面高程(mm)
±50
每2m用水准仪检查1点
6
表面平整度(mm)
块石
20
每20m用2m直尺检查3处
片石
30

监表19 进场设备报验单
承包单位：湖南望新建设集团股份有限公司 合同号：№6
监理单位：广西桂通公路工程监理征询有限责任公司 编 号：

致监理工程师：
下列施工设备已按合同规定进场,报请验证并准予使用。

承 包 人 ： 日期：
序号
设备名称
规格
型号
数量
进场日期
技术
状况
拟用何处
备注
1
挖掘机
CAT320B
1

8月 29日
完好
本工程
使用

2
装载机
ZL50C
1

8月29日
完好
本工程
使用

3
自卸汽车
东风牌
5

8月29日
完好
本工程
使用

4
搅拌机

1

8月29日
完好
本工程
使用

监理工程师意见 ：

签字： 日期：
监表18 进场材料报验单
承包单位：湖南望新建设集团股份有限公司 合同号：№.6
监理单位：广西桂通公路工程监理征询有限责任公司 编 号：

致实验监理工程师：
下列建筑材料经自检符合技术规范规定,报请□检查□验证□检查与验证并准予使用。

附件：

承 包 人： 日期：
材料名称
水泥
砂
片石

来源、产地
柳州百通水泥有限公司
迷赖砂场
独寨石场

规格
百通牌普硅32.5
中砂
≤30cm

用途(使用在何
工程部位)
基本、墙身
基本、墙身
基本、墙身

本批数量
8T
20 m3
50 m3

承包人实验
试样来源
迷赖砂场
独寨石场
独寨石场

取样地点、日期
-1-1
-3-4
- 10-15

实验日期、操作人
- 1-2
谢松凌
-3-6
钟文慧
-10-24
陈朝阳

实验成果
合格
合格
合格

材料预测
进场日期
- 3-13
-3-13
-3-13

实验（材料）监理工程师意见

签字： 日期：
施表-37 材料、机具、人力准备状况检查登记表
承包单位：湖南望新建设集团股份有限公司 合同段：№6
监理单位：广西桂通公路工程监理征询有限责任公司 编 号：
分项工程名称
路田分界墙
工程地点及桩号
K134+600～K135+000
施工用重要材料准备及自检、检查状况
K134+600~K135+000路田分界墙采用柳州百通水泥有限公司百通牌普通硅酸盐32.5水泥,迷赖砂场中砂，独寨石场片石，经检试合格。
施工用重要机械、器具准备、检查完好状况
施工所用机械：挖掘机1台，自卸车5台，砂浆搅拌机1台，经检查机械设备运作状况良好。
施工管理现场负责人、施工人员进场数量
施工员1名，质检员1名,安全员1名，实验负责人1名,民工20名。
承包人自检
签认

项目总工： 时间 专业工程师： 时间
驻地监理
检查签认
监理意见：

签字： 时间：

施表-01 施工技术交底登记表
承包单位：中交二公局第六工程有限公司 合同段：
监理单位：安徽中兴工程监理有限公司 编 号：

工程项目
护肩墙
图名（号）
S4-24

交

底

内

容

1、施工人员必要熟悉设计文献和图纸。
2、施工人员必要查勘施工现场，拟定施工部置，复核地下隐蔽设施位置和标高，并在图纸上标明，以备施工中使用。
3、片石墙身砌筑应满浆满缝，错缝夹码，大面平整，边角线形直顺，且片石强度及尺寸满足规范规定，石质均匀，不易风化，无裂缝，禁止使用风化石。
4、施工前拟定现场工作面界线。
5、砌体沉降缝设立，应符合设计和关于规定。
6、基本砌筑时，如基底为岩层，应清洗干净再坐浆砌筑；如为土层可直接坐浆砌筑。
7、拌制砂浆所使用水泥、水应符合技术规定，并经实验合格。
8、严格按照技术交底配合比计量拌制砂浆，砂浆应随拌随用，
9、砌筑工作中断后恢复砌筑时，已砌筑砌层表面应加以清扫和湿润。
10、砌体砌筑完毕应在不超过12小时开始洒水养护以保持砂浆湿润为准，常温下养护期不不大于8天。

交底负责人

时间

接受交底人员
签 名

备 注

施表-02 施工安全技术交底登记表
承包单位：湖南望新建设集团股份有限公司 合同段：№6
监理单位：广西桂通公路工程监理征询有限责任公司 编 号：工单位：湖南望新
工职
工程名称工各二级公路
路田分界墙
桩号及部位
K134+600～K135+000
施 工 安 全 技 术 交 底 内 容
1、加强施工人员安全意识，开展岗前安全培训。
2、本公里为旧路改建路段，施工前必要在工作面先后五十米地方摆设安全警示标志牌。并在工作面与旧路边交界处拉好红线、竖立花杆等标志。保证行人、车辆与施工互不干扰，保证交畅通通。
3、每天收工后每个工作面现场施工员必要对所设立安全警示设施进行检查，如发既有损坏要及时进行修复。
4、自卸汽车运土时，不得超载和超速行驶，车辆停稳后方准开起车厢卸土。
5、关于技术人员及机械操作机手禁止穿拖鞋及酒后上岗。
6、测量放样时，须设立警示标志，防止交通事故。
7、施工前，应理解施工范畴内地下埋设各种管道、光缆等状况，并与有关部门联系，制定合理安全保护办法。
8、施工中应及时掌握气温、雨水、风暴、汛情等天气预报，做好防范工作。

交底负责人

日期

接受交底班、组
负责人

接受交底人员
签名

备注

施表-02-1 环保技术交底登记表
承包单位：湖南望新建设集团股份有限公司 合同号：№6
监理单位：广西桂通公路工程监理征询有限责任公司 编 号：
工程项目
路田分界墙
图名（号）
S4-24

交

底

内

容

（1）设环保负责人，负责寻常环保管理工作。
（2）施工过程中若发生污染事故，应视状况及时采用有效办法减少或消除污染影响，同步向业主如实报告。
（3）工程完毕后在合同规定期限内清理好场地，恢复设施和绿化。
（4）做好施工中材料管理工作，不要将粒料粉尘撒漫污染周边环境，对施工运送过程物料洒落引起扬尘，应及时采用洒水降尘办法，防止粉尘污染。
（5）施工便道由专人负责清扫、洒水，防止粉尘污染。
（6）所有施工机械作好检修工作，特别是废气排放检测，必要符合有关废气排放检测原则。
交底负责人

时间

接受交底人员
签 名

备 注

监表1 施 工 放 样 报 验 单
承包单位：湖南望新建设集团股份有限公司 合同号：№6
监理单位：广西桂通公路工程监理征询有限责任公司 编 号：
致监理工程师：
依照合同规定，业已完毕 K134+600～K135+000 路田分界墙 施工放样工作，清单如下，请予查验。

承包人项目总工： 年 月 日
桩号或位置
工程或部位名称
放 样 内 容
备 注
K134+600～K135+000
原地面
平面位置、高程

附件：测量及放样资料

1、平面放样（检测）登记表
2、水准测量登记表

测量专业监理工程师意见：

签字： 日期：
