结核病控制综合大楼深基坑井点降水
专
项
施
工
方
案

编 制 人：
审 核 人：
审 批 人：
编制日期： 年 月 日

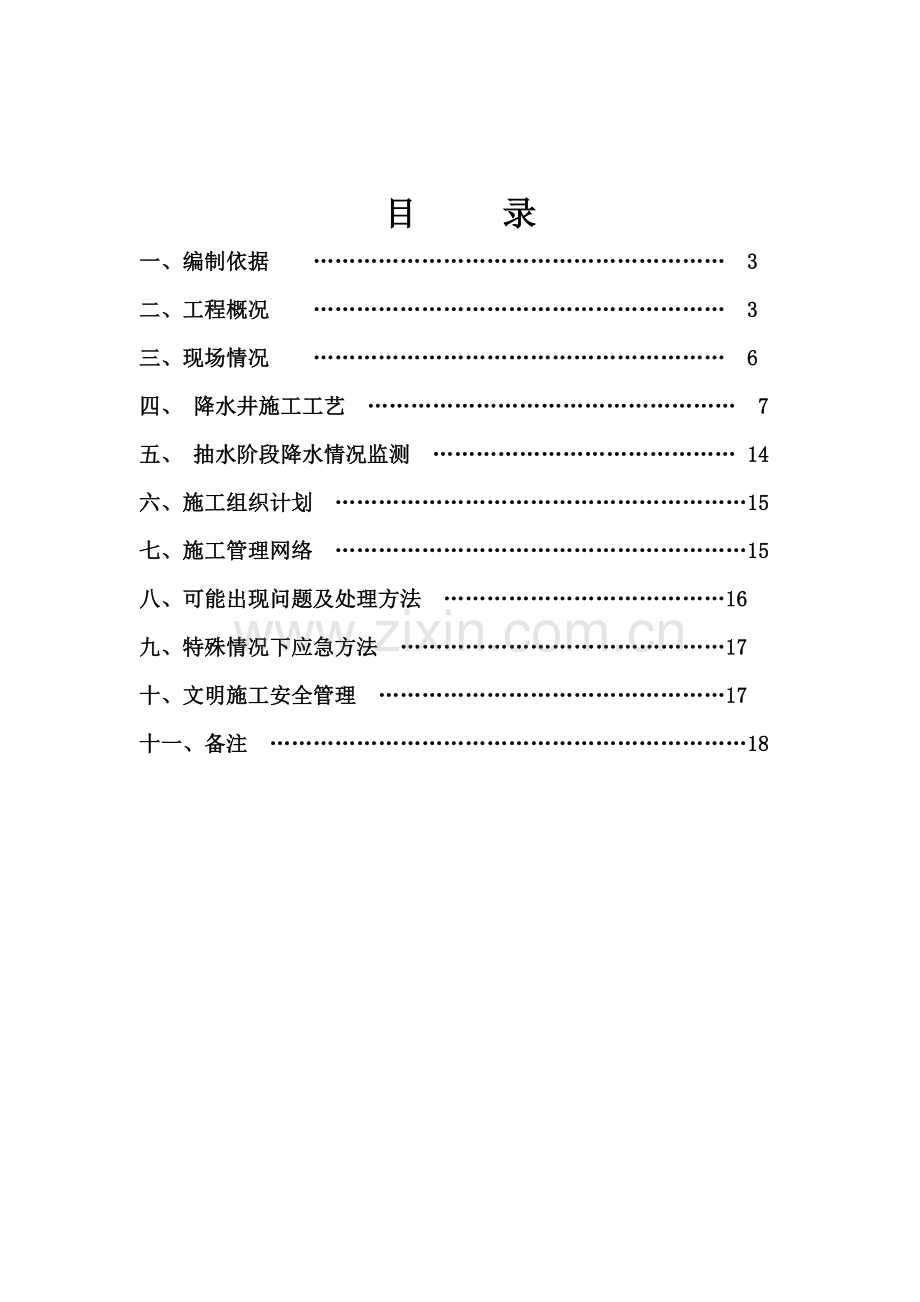

目 录
一、编制依据 ………………………………………………… 3
二、工程概况 ………………………………………………… 3
三、现场情况 ………………………………………………… 6
四、 降水井施工工艺 …………………………………………… 7
五、 抽水阶段降水情况监测 …………………………………… 14
六、施工组织计划 …………………………………………………15
七、施工管理网络 …………………………………………………15
八、可能出现问题及处理方法 …………………………………16
九、特殊情况下应急方法 ………………………………………17
十、文明施工安全管理 …………………………………………17
十一、备注 …………………………………………………………18
一、编制依据：
1、 建筑工程施工质量验收统一标准GB50300—；
2、 建筑地基基础工程施工质量验收规范GB50202—；
3、 建筑施工安全检验表准JGJ59—99；
4、 建筑基坑支护技术规范JGJ120-99；
5、 建筑基坑工程技术规范YB9258-97；
6、 《湖北省深基坑工程技术规程》DB42/159-；
7、 《建筑基坑支护技术规程》JGJ120-99；
8、 《建筑桩基技术规程》JGJ94-；
9、 武汉市结防所结核控制综合大楼岩土工程勘察汇报；
10、 武汉市结防所结核控制综合大楼施工图纸；
二、工程概况
（一）工程概况
本工程为。
武汉结防所结核病控制综合大楼工程在武汉市硚口区宝丰一路，结核病防治所内。本工程为地下二层，地上十五层，为结核病防治控制综合楼。建筑占地面积1600.00m2，总建筑面积26340.0m2（其中地上23140.0m2；地下3200.0m2），建筑高度64.0m。上部采取框剪结构，下部采取钻孔灌注桩基础。

表2 拟建建筑物设计概况
序号
项 目
内 容
1
工程名称
结核病控制综合大楼
2
建设单位
武汉市结核病防治所
3
设计单位
武汉建工科研设计
4
承包范围
建筑工程：基础土方工程、基础工程、主体结构工程、砌筑工程、屋面工程（含保温层、隔热层）、防水工程、防腐工程、室内精装修工程、外墙饰面工程（含幕墙工程）、水电安装工程、消防工程、空调和通风工程、弱电工程、金属结构工程及铝合金门窗工程、多种防火门和防护门工程等。
5
计划工期
610天
6
监理单位
武汉程益工程项目管理
7
施工单位
新八建设集团
8
质量标准
质量达成国家要求合格标准
9
工程规模
建筑面积
23140.0
楼层
地下2层、地上15层
建筑高度
64.0m
10
工程地址
武汉市硚口区宝丰一路，武汉市结防所内
11
关键功效
结核病防治综合楼
（二） 工程地质条件
《岩土工程勘查汇报》揭露拟建场地属长江左岸I级阶地地貌，拟建场地原始地形为花园绿化带，拟建场地标高大致在黄海标高22.29～22.85米左右。场地地形平坦。拟建场地处于汉口—新界复背斜，本场地处于背斜核部，上部为人工填积层覆盖，岩层为志留系泥质粉砂岩，大致走向为北面西向，倾向北，基岩倾角为45～60度。场地至上而下分为7层，以下：
①杂填土
杂色，稍湿，呈结构松散状态，关键为粉质粘土，夹10～15％建筑垃圾，局部为素填土，层厚0.00m～0.60m。
②粘土
黄褐色，有光泽，饱和，呈可塑状态，含铁锰氧化物，局部夹有粉土，无摇振反应，层厚0.6m～3.80m。
③淤泥质粉质粘土和粉土互层
灰～褐色，饱和，中密，呈流塑状态，以淤泥质粉质粘土为主，含有机质及螺壳碎片；下部为夹砂，粉土关键成份为石英和云母片，含有摇振反应，层厚为4.2～8.5米。
④粉细砂
灰色，饱和，中密状态，含粘性土。层厚20.4～24.5m；
④1层粉质粘土
褐灰色，饱和，可塑状态，夹薄层粉细砂，层厚2.30～7.80 m.
⑤粉细砂
表灰色，饱和，密实状态，关键矿物成份为石英颗粒和支母片，偶夹薄层粉土及可塑粉质粘土，局部夹有中粗砂，层厚3.4～11.8m；
⑥卵砾石
杂色，饱和，中密状态，关键成份为石英岩、石英砂岩、燧石等，以圆砾为主，卵石粒径20-80㎜，磨圆度很好，多呈亚圆次圆形，含量约为30％，圆砾粒径在5～20㎜，含量约50％，层厚3.3～7.2m；
⑦1泥质粉砂岩
青灰色，砂质结构，薄层状结构，泥质胶结，关键矿物成份为石英、云母，岩芯破碎，呈块状，其岩芯采取率低，进尺快，钻探过程中回水正常，未见洞隙，强风化，层厚0.2～4.7m；
⑦2中风化泥质粉砂岩
青灰色，砂质结构，层状结构，泥质胶结，关键矿物成份为石英、云母，岩芯呈块状～短线状，钻探过程中回水正常，未见洞隙，中风化。

三、现场情况
依据地勘提供资料及本企业对周围建筑、工地调研，地下初见水位在1.15米～1.53米，地下稳定水位埋深5.83米左右，为承压水。本工程场地自然地坪标高为绝对标高22.85米左右，基坑土方开挖深度为10.5米左右（承台为11.2米～11.8米）。本基坑支护设计方案确定为深型井点降水。

四、降水井施工工艺
（1）施工工艺
降水管施工工艺步骤
施工准备
测量放线
钻机就位
成孔
泥浆池开挖
添砾
洗井
场地、排水系统及材料准备
井管材料
捞砂
下泵
试抽
移位
深井潜水泵出水管

管井钻进工艺系指管井井身施工所采取技术方法、方法及施工工艺过程。其特点关键有降水管井钻进大多是在第四系松散地层钻进，较少在基岩钻进，降水管井深度相对较浅，通常一径到底，井身结构较为简单。
管进钻进质量要求井身应圆正、垂直，并应符合下述要求：
井身直径大于设计井径；
井身顶角偏斜不超出1°。
a、护壁
钻进过程中，为预防井壁拥塌、掉块、漏失和钻进高压含水、气层时可能产生喷涌等井壁失稳事故而采取工艺方法，称之为护壁。管井钻进时，可依据下述标准，采取护壁方法：
①保持井内液柱压力和地层侧压力(包含土压力和水压力)平衡，是维系井壁稳定基础方法。对于易坍塌地层，应注意常常维持和调整压力平衡关系。冲击钻进时，假如能以保持井内水位比静止水位高3～5m，可采取水压护壁。
②遇水不稳定地层，应选择冲洗介质类型和性能以避免水对地层影响。
③当其它护壁方法无效时，可采取套管护壁。
b、冲洗介质
冲洗介质是钻进时用于携带岩屑、清洗井底、冷却和润滑钻具及保护井壁物质。
①冲洗介质总体基础要求：
冲洗介质性能应能在较大范围内调整，以适应不一样地层钻进；
冲洗介质应有良好散热能力和润滑性能，以延长钻具使用寿命，提升钻进效率；
冲洗介质应无毒，不污染环境；
配制简单，取材方便，经济合理。
②各冲洗介质具体要求：
管井钻进常见冲洗介质为清水：
清水：清水特点是取材轻易经济，粘度及密度低，洗井效果好，缺点是较易渗透地层，不宜于水敏性地层，通常见于地层压力不大稳定地层。稀泥浆浓度应依据井壁稳定情况和计划填入滤料粒径大小确定，稀泥浆通常粘度为16～18s，比重为1.05～1.1。
c、管井成井工艺
管井成井工艺是指管井钻进结束后，安装井内装置施工工艺，包含探井、换浆、安装井管、填砾、止水、洗井、试验抽水等工序。这些工序完成质量直接影响到成井后井损失大小，成井后井水含砂量大小，井设计中各项指标能否实现关键，严重可引发井大量出砂或井出水量大大降低，甚至不出水。所以，严格做好成井工艺中各道工序是确保成井质量关键。
井管安装
①井管安装要求
井管应安装在井正中，以确保滤料厚度均匀，井管安装应设置对中器，其数量依据井深确定；
井管应座落在原状土层上，不能悬空，避免井管下沉；
井管连接应圆直、牢靠，井管偏斜度小于1°；
过滤管位置正确，安装位置偏差小于±300mm；
井管底部应封底。
②井管安装之前准备工作
探井：
探井是检验井深和井径工序。探井目标是检验井身是否圆整、垂直，以确保井管顺利安装和滤料厚度均匀。
探井工作采取探井器进行，探井器直径应大于井管直径，小于井径25mm左右；其长度宜为20~30倍井径。在下入井内任一深度上均能灵活转动。探井如发觉井身质量不符要求，应即进行修整。
换浆是将井内稠泥浆更换为稀泥浆工序。钻进结束后，经探井和修整井壁后井内泥浆粘度很大而且含有大量岩屑，过滤管进水缝隙可能被堵塞，井管亦可能放不到估计深度，造成过滤管和含水层错位，所以，井管安装前，应进行换浆。
配管：
全部井管按安装次序排列、丈量和编号，并检验井管质量。
检验滤料数量和质量。
检验下管设备和工具。
正确测量井深。
③井管安装方法
降水管井因为井深较浅，井管安装方法相对简单，通常采取钻机提吊下管法。
d、填砾
填砾是将规格滤料投入到过滤管和井壁之间环状间隙中工序。填砾是成井工艺一个关键工序，直接影响管井质量，甚至造成管井报废。
①填砾前准备工作
检验滤料规格和数量；
备齐测量填砾深度测锤和测绳等工具；
清理井口现场，加井口盖，挖好排水沟。
②滤料质量
滤料应按设计规格进行筛分，不符合规格滤料不得超出设计数量15%；
滤料磨圆度应很好，棱角状砾石不得含量过多，严禁以碎石作为滤料；
不含泥土和杂物；
③滤料数量
滤料数量按下式计算：

式中V--滤料数量(m3)；
D--填砾段井径(m)
d--过滤管外径(m)；
L--填砾段长度(m)；
α--超径系数，通常为1.2～1.5。
④填砾方法
填砾方法应依据井壁稳定性、冲洗介质类型和管井结构等原因确定。通常有静水填砾法、动水填砾法、抽水填砾法等。
静水填砾法是浅井普遍采取填砾方法，也称为“压差循环填砾法”和“先冲后填法”。填砾前提出钻杆，井内泥浆密度通常宜在1.05左右，填砾时，从管口返出泥浆应导流回井内，预防井内泥浆面下降过大造成井壁拥塌。滤料应沿井管四面均匀连续填入，随填随测，当填入数量及深度和计算有较大出入时，多是出现了滤料“棚堵”现象，应立即排除“棚堵”后，方可继续填砾。
e、洗井
洗井是成井工艺一项很关键工序。为预防泥皮硬化，下管填砾以后，应立即进行洗井。
①洗井目标
清除井内岩屑、泥浆和附着于井壁上泥皮；
抽出渗透到含水层中泥浆和细小颗粒，使过滤管周围形成渗透性良好圆环带；
增大管井出水量；
降低井水含砂量。
②洗井方法选择
管井洗井方法较多，通常分为水泵洗井、活塞洗井、空压机洗井、化学洗井(洗井前先注入焦磷酸销溶液)和二氧化碳洗井和两种或两种以上洗井方法组合联合洗井法，不一样洗井方法适用条件不一样。应依据含水层特征、管井结构及管井强度等原因进行选择。
③降水管井洗井标准和要求：
洗井方法选择：依据水文地质情况选择深井泵洗井方法。
⑤洗井工艺：
水泵洗井是利用水泵时抽时停方法进行洗井。水泵洗井对井水中杂质含量要求较高，可先采取空压机洗井
洗井强度：洗井最大水位降深应靠近和超出抽水试验时最大水位降深值。洗井结束后，应即清除井底沉淀物。
⑥洗井质量标准
井水中不含有泥浆等管井施工物质，井水物理性质应无色透明。
在24h连续洗井过程中，单位出水量不再增大，井水含砂量不再降低。
f、试验抽水
①试验抽水目标
降水管井施工是在含有必需水文地质和工程地质资料基础上进行，所以，管井施工阶段试验抽水关键目标不在于获取水文地质参数，而是检验管井出水量大小，确定管井设计出水量和设计动水位，这和供水管井施工抽水试验目标是完全相同。
②试验抽水准备工作
测量静止水位；
检验抽水设备和测量水量和水位测试仪具；
挖好排水沟，以使抽出地下水排至抽水井影响范围之外。
③试验抽水类型和要求
依据管井施工阶段试验抽水目标在于检验管井出水性能，所以，试验抽水类型应为稳定流抽水试验；
试验抽水下降次数为1次，抽水量大于管井设计出水量；
稳定抽水时间为6～8h；..
试验抽水稳定标准，在抽水稳定延续时间内，井出水量、动水位仅在一定范围内波动，没有连续上升或下降趋势，即可认为抽水已然稳定。
抽水过程中，应考虑自然水位改变和其它干扰原因影响；
试验抽水结束前，应进行井水含砂量测定。
5）降水管井完工验收质量标准
降水管井完工验收是指管井施工完成，在施工现场对管井质量进行逐井检验和验收。
降水管井完工验收质量标准关键应有下述4方面：
a、管井出水量
实测管井在设计降深时出水量，应大于管井设计出水量，当管井设计出水量超出抽水设备能力时，按单位出水量检验。
当含有在同一水文地质单元而且管井结构基础相同已建管井资料时，新建管井单位出水量应和已建管井单位出水量靠近。
b、井水含砂量：管井抽水稳定后，井水含砂量应小于1/0(体积比)。
c、井斜：实测井管斜度，应大于1°。
d、井管内沉淀物：井管内沉淀物高度应小于井深5%。

五、抽水阶段降水情况监测：
1、观察井中水位达成一定深度以后方可进行土方开挖，在土方开挖同时，继续进行降水，确保水位一直开挖土层以下。降水井抽水时，潜水泵抽水间隔时间自短至长，降水井每次抽水后，应立即停泵，对于出水量较大井天天开泵抽水次数对应要增多
2、降水运行过程中，现场实施二十四小时值班制，值班人员做好各井水位观察工作，认真做好各项质量统计，做到正确齐全。对降水运行统计，立即分析整理，绘制多种必需图表，以合理指导降水工作，提升降水运行效果，降水运行统计天天提交一份，对停抽井立即测量水位，天天1～2次。
3、降水运行阶段要常常检验泵工作状态，一旦发觉不正常时立即调泵并修复。确保电源供给，如遇电网停电，须提前两个小时通知降水施工人员，方便立即采取方法，确保降水效果。
六、施工组织计划：
工程责任人全方面负责组织施工人员、安排设备、施工质量、进度、安全生产等工作，并作好和其它协作单位协调联络工作，确保工程安全、质量、进度。
1、安装早期施工人员6人，其中配电工、机修各1人。
2、设备正常出水后设值班人员2人，机修1人。
3、工程结束时施工人员8人。
4、依据设备能力及相关协作单位施工，井点管冲孔工期为2~3天，安装调试工期为1天（因不可抗拒原因除外）。
施工进度计划表：
序号
任务
名称
工作日
5
10
15
20
25
30
35
40
45
50
55
60
65
1
井点系
统安装
5

2
井点系
统运行
47

3
井点系
统拆除
3

七、施工管理网络

项目实施经理：彭功正

项目副经理：王刚

质检员：王辉 技术员 ：方鹤 安全员：王文斌

电工班： 降水班： 机修班：

八、可能出现问题及处理方法：
故　障
解　决　办　法
机组真空
度不够
先关闭机组和总管连阀门，检验机组真空度。若机组未达成要求（真空度<－0.04Mpa），是总管和井点泄露，找漏、杜绝。若机组达不到要求，检验离心泵叶轮、射流泵喷嘴等。
井点管
不出水
先观看，确定井点管是否出水。不能确定，可用手摸井点管，其温度比总管冷，说明出水；其温度比总管热，说明是死管，可用敲击、摇动使其复活。
出水不
稳定
机组出水不稳定，时大时小，是因为初抽水时地下水过大，不稳定造成，后阶段地下水少了，则较稳定，若地下水仍很大，属抽水不稳定，但不影响降水质量。
含气量大
机组出水含气量较多，可能是总管和井点管漏气，要检验、杜绝。也可能是地空气抽水，但只要真空度达成要求，可视为正常。
停机
可能是停电、控制箱出故障、机组电机故障，要立即逐步检验处理。若抽腹地下水，停机时间许可较长（小于8小时），其它情况停机时间不得大于3小时。
九、特殊情况下应急方法：
1、准备好两台备用φ100口径潜水泵，一旦瀑雨灌满基坑立即将雨水排到下水道中，确保基坑围护安全。
2、准备好两台电动机，一旦发动机发生故障，立即换上备用电动机确保设备连续运转。
3、准备好一台备用射流泵，一旦工作泵发生故障，立即换上。
十、文明施工安全管理：
进入施工现场前对施工人员进行文明施工和安全教育，进入现场后严格遵守施工现场多种安全、文明施工规章制度，听从施工人员指挥，统一协调，在确保施工质量和进度同时一定要做安全生产，杜绝意外事故发生。
十一、备注：
1、施工设计以基坑支护设计方案为准。
2、本施工方案不尽之处由各协作单位协商后处理。
