河道治理综合项目工程综合项目施工组织设计范文.doc

施
工
组
织
设
计

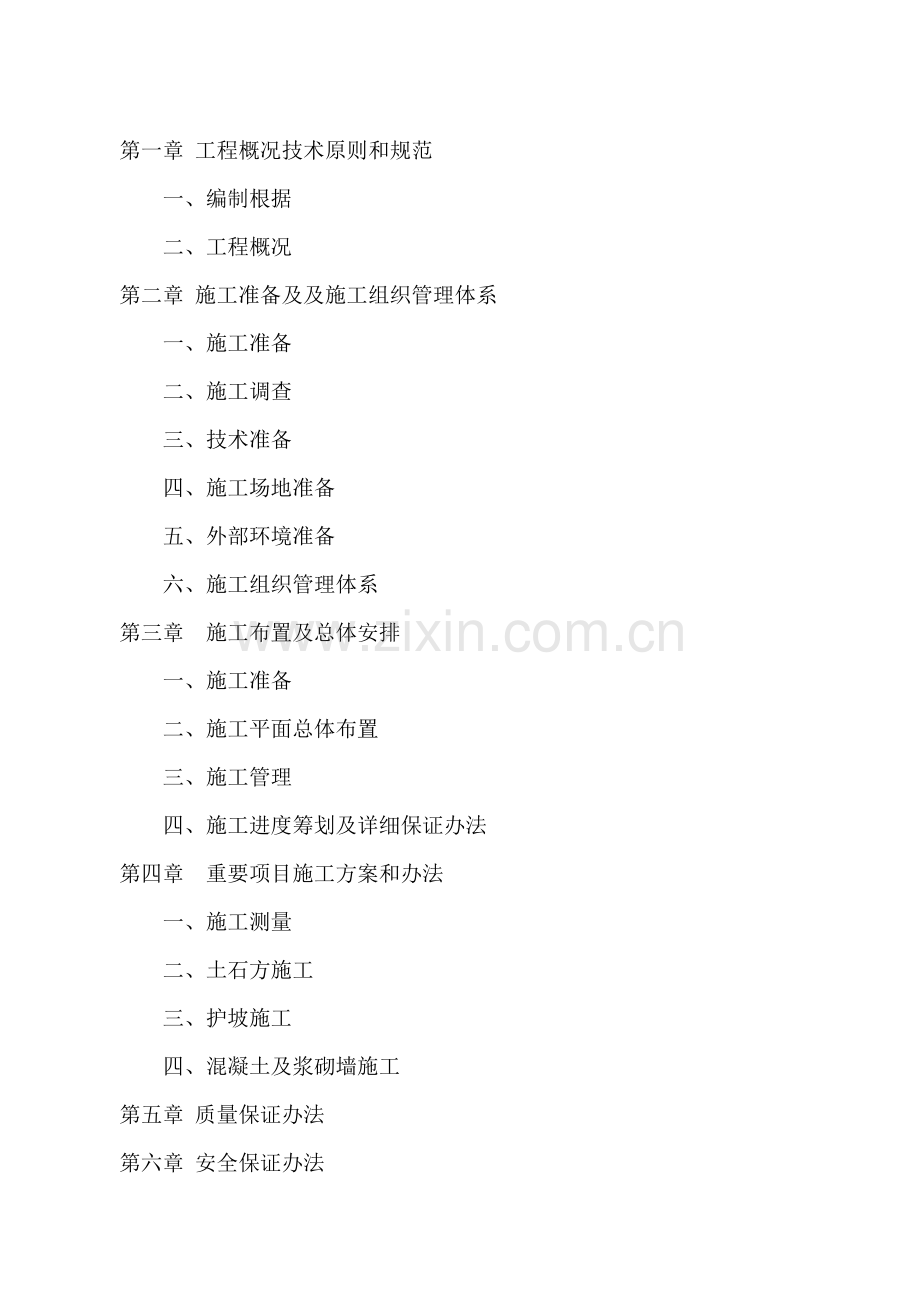

第一章 工程概况技术原则和规范
一、编制根据
二、工程概况
第二章 施工准备及及施工组织管理体系
一、施工准备
二、施工调查
三、技术准备
四、施工场地准备
五、外部环境准备
六、施工组织管理体系
第三章 施工布置及总体安排
一、施工准备
二、施工平面总体布置
三、施工管理
四、施工进度筹划及详细保证办法
第四章 重要项目施工方案和办法
一、施工测量
二、土石方施工
三、护坡施工
四、混凝土及浆砌墙施工
第五章 质量保证办法
第六章 安全保证办法
第七章 环保方案及办法
第九章 竣工资料整顿和档案管理
第十章 其她

第一章 工程概况技术原则和规范
一、编制根据
《水工建筑物岩石基本开挖工程施工技术规范》(SL 47—94)
《水工砼施工规范》(SDJ207—82)
《地面与基本工程施工及验收规范》(GBJ218—83)
《水利水电施工组织设计规范》(SDJ338—89)
《防洪原则》(GB50201—94)
《水利水电工程级别划她洪水原则》(SL252—)
《混凝土构造工程施工及验收规范》(GB50204—92)
《混凝土质量控制原则》(GB50164—92)
《水利水电工程施工规范》(DL／T5100—)
《砌体工程施工及验收规范》(GB50203—98)
《混凝土拌和用水原则》(JGJ63—89)
《土工实验规程》(SDl28—87)
《水利水电工程土工合成材料应用技术规范》(SL／T225—98)
《混凝土强度检查评估原则》(GBJ107—87)
《钢筋焊接及验收规范》(JGJl8—96)
《水利水电建设工程验收规程》(SL223—1999)
《堤防工程施工规范》(SLl7l一96)
二、工程概况
建设地点：保定市易县北易水河DK3+000—DK4+408
重要建设内容：河道疏挖、护砌等
1、工程布置
(1)工程总体布置
工程规划设计坚持以人为本指引思想，以创造人水和谐生态环境为目的，结合河道防洪治理，改进水环境。
为了美化河堤，创造良好人居环境，两岸布设耐寒草坪观赏带。
2、施工条件
(1)对外交通：施工点附近均有公路相通，对外交通便利，建材运送较以便。
(2)建筑材料：工程所需建筑材料，重要是碎石、块石料和砂石料。主河槽内有大量适于建筑堤防砂石料，可直接挖取。
(3)水电供应：施工用电就近接引。工程施工用水由附近水井提供。
(4)施工通讯：对外通讯可运用移动电话。
第二章 施工准备及施工组织管理体系
一、施工准备
施工准备工作是优质、迅速完毕工程施工重要保证，是施工程序中一种重要环节。因而，施工准备工作必要实行统一领导、分工明确、贯彻到人，有筹划、有环节、分阶段地进行，并贯穿于整个施工过程始终。
二、技术准备
1、工程开工前，会同设计单位进行技术交底。接桩后，要复核定位线，并在开工迈进行施工贯通测量，建立施工测控网。
2、对设计文献、图纸(涉及剖面图)进行现场核对和复测，对存在问题或与现场状况不符应及时提请设计单位解决。同步，依照需要作出补充施工详图。
三、施工场地准备
1、清除施工地界内垃圾，并办理好有关手续。
2、安排项目部及各施工队进驻场地，平整施工道路，平整机械设备停放场地，搭建仓库、预制场、值班房，办理场地及建设用水、用电等各项暂时设施工作。
3、人员物资准备组织施工人员和各类设备准时进场，与所需材料供货单位订立供应合同，保证各类材料及时供应。
四、外部环境准备
做好与本地政府、公安、交通、税务、工商等关于部门，以及周边居民联系工作，为工程顺利进行创造良好外部环境。
五、施工组织管理体系
依照工程施工需要，我公司按施工管理规定选派一名具备丰富水利施工管理且具备相应资质项目经理担任本工程项目经理，代表我公司全权负责施工项目管理工作。成立工程施工项目经理部。项目经理部下设工程技术部、质量安所有、物资供应部、综合部等部门及土方施工队、护坡施工队、混凝土施工队等施工机构。
项目经理部
土石方施工队
工程技术部

挡土墙施工队
材料设备部

辅助施工队
综合办公室
质量安所有

项目部管理部门职责如下：
1、工程技术部：重要负责生产调度、技术管理、施工组织设计、筹划记录。
2、材料设备部：重要负责材料询价、采购、筹划供应、管理、运送、机械设备租赁、配套、使用等工作。
3、质量安所有：重要负责工程质量、文明施工、安全管理消防保卫、环保以及工程计量、测量、实验等工作。
4、综合部：重要负责预算、合同、资金收支、成本核算、劳力配备及劳力分派等工作。
5、土方施工队：进行本工程土石方开挖、回填。
6、护坡施工队：重要进行格宾石笼、浆砌片石、混凝土护坡施工。
7、辅助施工队：配合土方和护坡施工队工作，重要负责暂时道路维护、混凝土及材料运送、防洪、放火、垃圾清运等工作。
第三章 施工布置及总体安排
第一节 施工准备
一、外业准备
l、组织工程施工人员理解现场和各种状况，择优选取各种材料、半成品供应厂商，签定供货合同。
2、依照业主提供水准点及基线，测设控制网，再引测本工程控制轴线及高程点控制。
3、按照合理施工平面布置图，平整现场，布置水、电、道路及生产和生活暂时设施。
二、内业准备
1、熟悉施工图，进行图纸内部会审，及时解决设计与施工之间存在矛盾。
2、组织力量编制分阶段、分专业施工方案和质量保证筹划及施工图预算。
3、编制月生产进度筹划及周作业筹划，编制材料、劳动力、设备进场筹划。
4、加强参建施工人员思想教诲工作，从精神面貌、生活作风、施工环保、社会公德方面进行职工思想教诲。
5、对工程使用材料进行检测，按砼强度级别进行配合比设计和试配。
6、对施工人员进行详细技术交底，各工种安全交底，重点部位工艺交底。
第二节 施工平面总体布置
一、布置原则
依照施工现场实际状况，在施工总体布置时，充分考虑如下5个方面因素：
1、充分运用用地范畴布置所需施工营地、堆放工程所需砂石等材料备料场场地，不破坏原有土层性状；如监理另有批示，则按监理批示调节施工场地。
2、暂时设施布置尽量少占地，尽量减少暂时工程基本开挖及场地平整工程量；
3、场地布置既要便于工程施工，又不影响通过施工区域供水、供电、通讯等公共设施正常运营；
4、暂时施工道路与既有施工区域道路连接力求最短，以减少暂时施工道路费用；
5、总体布置必要合理、可靠、实用、以便。
二、施工道路布置
1、场外交通：本工程场外交通便利，水泥、油料、施工机械等设备等均可通过公路直接运至工地现场，石料和砂料等可通过公路运抵工地。
2、场内道路施工布置及维护：对施工段场内道路进行平整开通。
三、施工营地布置：
混凝土搅拌场地布置：在DK3+000处修建一处暂时驻地及混凝土搅拌场地。
四、暂时设施施工及管理
l、暂时工程开工条件
(1)任何暂时工程开工之前，应获得本地政府和其她关于个人或团队一切必要批准或批准。
(2)任何一项暂时工程开工必要通过监理人批准。
2、暂时工程场地平整清理工作
(1)场地平整范畴应满足暂时设施规模和各种布置需要。场地平整高程、范畴、排水等应严格满足监理人批准施工总平面布置图。
(2)建筑物场地表层腐植土剥离应达到监理人满意限度，建筑物周边应设立恰当排水设施，并满足国家关于环保法规规定。
(3)除非另有合同或监理人另有批示，工程竣工后，承包人应及时移去、拆除、消除和解决暂时工程，整顿好暂时工程占用区域，不得损坏区内需保存设施，并使监理人满意。
五、施工、生活用水、供电及通讯
1、供水
本工程施工用水生活用水自行解决。
2、供电
本工程施工用水生活用水自行解决。
3、通讯
施工项目部与建设单位和监理工程师之间联系畅通，便于随时联系和指挥现场施工。
4、防火：在合同履行期内，除与本地消防部门获得联系、必要时请予协助外，还应采用一切有效防火与消防办法，并在现场油料、器材、施工机械车辆上配备恰当数量手持灭火器。
5、防洪
(1)施工时采用防护办法保护本地防汛器材安全，保障防汛道路畅通，服从地方防汛指挥汛前检查及清障规定。
(2)施工营地及暂时设施建设不能影响本地防洪安全，任何影响行洪建筑物都须在汛期来临前拆除。
6、急救及医疗
(1)理解本地地方病和传染病防疫状况和分布，积极采用各种办法防止病情，控制病情对施工人员侵害。
(2)与本地医疗急救部门获得联系，必要时请予协助。
7、场地废水及废渣解决
(1)本工程施工排水采用有效办法如开挖排水沟、安装排水涵管等；通过解决及沉淀后方可排出到指定地点。
(2)施工过程中废渣、垃圾设立暂时堆放点，然后统一收集装运至监理工程师指定位置进行掩埋或焚烧解决。
(3)弃土、弃渣场
按规定地点弃渣弃土表面平整，边线平顺。
第三节 施工管理
1、依照本工程施工特点，地区气候特性，按当代化施工公司管理模式，本工程实行项目经理统一指挥和调度，各施工队各专业班组各自建立一套有效技术和管理体系，明确各自岗位责任制，做到职责明确，目的一致。
2、工程采用项目法施工进行施工组织和管理，建立一套严格技术管理制度，涉及技术交底制度、材料报验制度、各级质量责任制、三级质量检查制、资料整顿保管制度、质量保修回访制度等。对分某些项工程施工质量实行严格质量监督和管理，从施工中结合状况配备先进施工机械设备，改进施工工艺，提高机械化水平，从而提高生产率和工程质量，树立一流施工形象。
3、项目经理部每天定期碰头，掌握当天生产进度状况，贯彻第二天任务。实行第十月召开一次生产会，对施工班组工作进行考核，奖勤罚懒、奖功罚过，作到奖罚分明，使整个工程在项目部组织调配下，有条不紊地、顺利地进行工作。避免各自为政，互相扯皮，前紧后松等混乱状况发生。依照实际及时调节分项筹划和施工总进度筹划，合理布置，精心组织交叉均衡施工，在保证安全、质量前提下，集中力量加快施工进度，紧扣总进度筹划。
第四节 施工进度筹划及详细保证办法
一、材料供应筹划
由筹划员提前向物资部门提供需用量筹划，统一组织分批进场，并做好原材料检查实验工作，把好材料质量关，材料部门配合实验人员取样送检。并索要样品、产品证明书，获得设计、业主、监理承认，定点按样品送货。
二、劳动力组织筹划
1、劳力安排与组织：本标段工程劳力按筹划投入，开工后若发现进度落后工序，就及时采用办法，准时间与强度调节劳动力。专业技术人员和管理人员，由我公司派遣，普工则采用本地农民工，由项目部与本地订立劳务合同。
2、重要施工材料组织：砂石料重要从本地料场采购和运用河道中开挖出砂石料。其她材料由市场采购。水泥，钢筋从本地购买汽运至施工区仓库。
三、重要施工机械设备安排
(1)挖土设备：1m3挖掘机2-3台；
(2)运送设备：5t自卸汽车6～10台；50装载机2台
(3) 混凝土设备：混凝土搅拌机750L2台
(4) 混凝土运送：机动翻斗车4台
(5) 测量仪器：全站仪l台，水准仪2台
四、施工总进度
1、本工程拟定于5月15日作施工准备，竣工时间为7月15日，总工期60天。详见附图1
2、为了保证工期，在劳动力上进行充分安排，并加快工序产紧凑施工，全下上下齐抓共管，投入足够数量人力、物力、机械，合理组织、科学安排保证按期竣工验收。
五、施工进度筹划
1、施工准备工作：重要涉及生活、生产用地，人员组织，局限性设备租赁，组织材料进场等工作，以便于正式工程顺利进行。
2、施工总体安排：依照我公司实际施工能力，将投入精良工程机械、技术力量及管理力量，咱们将在“重叠同、守信誉、高质量、严规定” 总原则下，坚持文明施工，合理安排工期，均衡生产，提前完毕施工任务。当筹划同施工实际不相吻合时，及时进行相应调节、修改，使人力、机械、材料组合、调配达到最佳施工效应，保证总工期顺利实现。
3、工程工期筹划(见工程进度网络图)
4、控制点、水准点进行复测：在生产、生活设施搭建同步，我公司将组织工程技术人员对控制点、水准点进行复测工作，河道平面位置、高程等位置控制点、水准点进行复测，并作原始记录及填写有关表格，做到精确无误，并报请监理工程师审批。
5、平整清理场地便道工作：咱们将按设计文献和监理工程师规定，对工程用地范畴内杂物进行清理，挖除地面腐植土，加大修筑工作便道力度，使各类机械进入施工现场，便于施工。
6、材料采购及运送：按照业主规定，本合同段工程所需外购材料和自采材料，均有承包人自行采购、运送、保管。经实地调查进进行实验选购，完全按照《技术规范》关于条款规定，按照实验规程进行实验选用符合本工程材料原则规格、品种，报请监理工程师批准后组织进货，所有运至工地外购材料，都保证具备出场证明书(标有场名、材料名称、规格和数量，出厂日期和批号、实验报告等)，并报请监理工程师批准，按规定检查核对。材料采购将依照工程进度筹划，分段采购，做到合理安排，筹划储运，分别归类，规范堆放，保障工程项目先后衔接，满足工程需要。
六、施工进度详细保证办法
l、劳动力及材料、机械保证办法：依照该施工组织设计中布置安排人力、物力，准时按量供应到位，从人力、物力上予以保证。工地所需各种材料，施工机械劳动力必要在使用提前向供应部门提交筹划，明确规格、数量、使用日期，供应部门提前组织货源，准时按量供应到位，对施工机械，劳动力提前做好调度安排。
2、按照施工总进度进度，项目经理部依照总进度筹划编制周生产进度筹划和施工班组作业筹划表组织实行。项目经理与施工班组订立分某些项工程劳务合同，明确工期质量，按月筹划进行工序及劳动力安排，保证完毕周筹划，提前创造工作面，合理安排工序，彻底消除窝工现象。
3、加班加点，压缩施工周期，必要保证明现分某些项和单位工程进度筹划。
4、提高机械化施工限度，加快施工进度。
第四章 重要项目施工方案和办法
第一节 施工测量
河道施工测量重要涉及：纵横断面测量和挡土墙放样等。
将所有里程桩号及转折点在地面上标定。测量河道工作应从本合同段起点开始，起始桩里程为DK3+000-DK4+408，当河道越过地形突然变化地方，除按每隔一定距离打一种里程桩之外，为了反映实际地形状况，还必要在地形变化地方加桩。起点和终点都要另打加桩。在测量和打里程桩同步，应由专人绘画沿线地形、地物草图。在图上标出各里程桩位置和记录沿线地质、地貌、地物和土、石分界线等状况。
二、纵断面测量
2.1纵横断面测量外业：是以在河道线附近抽测量水准点为根据，按五等水准测量规定，从一种水准点接测高程，测出这一段渠线所有河道线桩地面高程，然后闭合到相邻一种水准点。
2.2各里程桩及加桩高程测出后，应依照纵断面测量外业成果进行内业整顿，绘制纵断面图并估算工程量。
第二节 土石方施工
一、土方开挖
1.1开挖机械设备选型：依照开挖区地形地质及施工强度状况，挖装设备宜选取运转灵活、挖装效率高、斗容量适中即容量为O．8～1.0m3液压挖掘机(反铲)，运送设备选取载重吨位20t左右自卸汽车。
1.2开挖施工顺序：土方开挖一方面对施工沿线进行测量放样，将各桩号位置和控制点在地面准拟定位并做好点位桩。施工顺序为：布设施工控制网——施工前地形测量和放样——分坡段人工配合机械清理表土植被——机械推、挖、装、运挖至设计坡面以上20cm——人工开挖，人工开挖设计坡面。
1.3开挖土方施工办法：普通状况下，开挖采用自上而下立面开挖方式，依照对现场原始地形测量及设计坡度，计算开挖层厚及开挖量，采用lm3反铲挖土配装20t白卸汽车运送出渣，渣料运至指定弃渣场。开挖断面较小，均采用人工开挖，集料后用挖掘机装料，配20t自卸汽车运至弃土及回填场地。
1.4坡面修整：坡面采用人工自上而下整平施工方式，平整度拟由两侧架设尺杆来控制。整坡前，沿堤线每lOm设一控制断面，每一控制断面设立5～7个木桩。测定木桩高程，用细尼龙线检查坡面，发现坡面有盈亏时，仍需继续修整。对于弧线连接段坡面，每隔3m左右设一控制断面，重复检查，直到满足设计规定。
二、技术规定
2.1开挖过程中，测量人员随时对作业面进行检测，并设立控制标高，保证开挖最后清基轮廓，禁止欠挖，避免超挖。
2.2开挖过程中设立好暂时纵横向排水沟，做好坡面施工区排水工作，保证坡面不被雨水冲刷及浸泡。
2.3对已竣工清基面及时清理并报监理进行查验，若监理确认有不良地质段无法满足设计规定期，则依照监理规定进行解决。
2.4施工基面经监理验收合格后，及时进行下道工序，即粗砂碎石垫层铺设，以免对基面产生扰动。
2.5加强施工机械维修保养，认真做好冬期防冻工作，保证设备完好，保证施工进度规定使用率。
二、土石方回填
1、施工范畴：本工工程回填土石。
2、施工准备。
2.1材料及重要机具：
2.1.1碎石类土、砂土、素土，其最大粒径不得超过每层铺填厚度当2／3或则3／4(使用振动碾时)，含水率应符合规定。
2.1.2粘性土应检查其含水率，必要达到设计控制范畴，方可使用。
2.1.4重要机具：
2.1.4.1装运土方机械有：挖掘机、自卸汽车、推土机、翻斗车等。
2.1.4.2其他设备有：普通机具备：蛙式或柴油打夯机、手推车、铁锹。(平头或尖头)、2m钢尺、20号铅丝、胶皮管等。
2.2作业条件：
2.2.1施工前应依照工程特点、填方土料种类、密实度规定、施工条件等，合理地拟定填方土料含水量控制范畴、虚铺厚度和压实遍数等参数。
2.2.2填土前应对填方基底和已竣工程进行检查和中间验收，合格后要作好隐蔽和验罢手续。
2.2.3施工前，应做好水平高程标志布置。如基坑或沟边上每隔1m钉上水平桩橛或邻近固定建筑物上抄上原则高程点。
2.2.4拟定好土方机械、车辆行走路线，应事先通过检查，必要时要进行加固加宽等准备工作。同步要编好施工方案。
3、操作工艺流程：基坑底地坪上清理检查土质分层铺土分层碾压密实检查密实度修整找平验收
3.1填土前，应将基土上洞穴或基底表面上树根、垃圾等杂物都解决完毕，清除干净。
3.2检查土质。检查回填土料种类、粒径，有无杂物，与否符合规定，以及土料含水量与否在控制范畴内；如含水量偏高，可采用翻松、晾晒或均匀掺入干土等办法；如遇填料含水量偏低，可采用预先洒水润湿等办法。
3.3填土应分层铺摊。每层铺土厚度应依照土质、密实度规定和机具性能拟定。
3.4填方超过基底表面时，应保证边沿部位压实质量。填土后，如设计不规定边坡修整，宜将填方边沿宽填O.5m；如设计规定边坡修平拍实，宽填可为O.2m。
3.5在机械施工碾压不到填土部位，应配合人工推土填充，用蛙式或柴油打夯机分层夯打密实。
3.6回填土每层压实后，应按规定规定进行取样，测出干土质量密度；达到规定后，再进行上一层铺土。
3.7填方所有完毕后，应进行表面拉线找平，凡超过原则高程地方，及时依线铲平；凡低于原则高程地方，应补土找平夯实。
3.8雨、冬期施工:
3.8.1雨期施工填方工程，应持续进行尽快完毕；工作面不适当过大，应分层分段逐片进行。重要或特殊土方回填，应尽量在雨期前完毕。
3.8.2雨施时，应有防雨办法或方案，要防止地面水流入基坑和地坪内，以免边坡塌方或基土遭到破坏。
3.8.3填方工程不适当在冬期施工，如必要在冬期施工时，其施工办法需通过技术经济比较后拟定。
3.8.4冬期填方前，应清除基底上冰雪和保温材料；距离边坡表层1m以内不得用冻土填筑；填方上层应用未冻、不冻胀或透水性好土料填筑，其厚度应符合设计规定。
3.8.5冬期施工室外平均气温在﹣5℃以上时，填方高度不受限制；平均温度在﹣5℃如下时，填方高度不适当超过表1﹣9规定。但用石块和不含冰块砂土(不涉及粉砂)、碎石类土填筑时，可不受表内填方高度限制。
4、质量原则
4.1保证项目：
4.1.1基底解决必要符合设计规定或施工规范规定。
4.1.2回填土料，必要符合设计规定或施工规范规定。
4.1.3回填土必要按规定分层夯压密实。取样测定夯实后土干土质量密度，相对密度不不大于0.65为合格。
5、成品保护
5.1施工时，对定位原则桩、轴线控制桩、原则水准点及龙门板等，填运土方时不得碰撞，也不得在龙门板上休息。并应定期复测检查这些原则桩点与否对的。
5.2夜间施工时，应合理安排施工顺序，要有足够照明设施。防止铺填超厚，禁止用汽车直接将土倒入基坑(槽)内。
第三节 护坡施工
一、土工布施工
l、土工布性能：土工布是一种新型建筑材料，原料是涤纶、晴纶、锦纶等高分子聚合物合成纤维。按照制造办法分为：有纺土工布和无纺土工布两种类型。本工程采用无纺土工布。
无纺土工布——即不规则排列纤维经粘结，针刺制成网状物。惯用是针刺型无纺土工布。此类土工布具备压缩性较强，孔隙度较大，导水性能较好，优于有纺土工布。
土工布具备防渗、反滤、排水、隔离、加固、防护、密封等各种功能，它与常规砌石及砼材料防渗效果相比，具备投资低，施工工艺简朴，工期短，防渗效果好，渠道有效运用系数高等长处。
2、无纺土工布施工办法
2.1无纺土工布施工：土工防渗膜施工是在薄膜一侧或两侧贴上土工布，形成复合土工防渗膜。其形式有一布一膜、二布一膜等。一布一膜是将树脂、增塑剂、抗老化剂等各种辅助剂，经压延、热熔涂覆至无纺布上，再经调理而成。二布一膜是将一布一膜即无纺土工布与PE膜经复合层解决而成。复合土工膜应按土工布在下、土工膜在士铺设。土工布作为土工膜保护层，使保护防渗层不受损坏。为减少紫外线照射，增长抗老化性能，最佳采用埋入法铺设。
施工中，一方面要用料径较小砂土或粘土找平基面，然后再铺设土工膜。土工膜不要绷得太紧，两端埋入土体某些呈波纹状，最后在所铺土工膜上用细砂或粘土铺一层10cm左右过度层。作防冲保护层。施工时，应竭力避免石块直接砸在土工膜上，最佳是边铺膜边进行保护层施工。土工膜接缝解决是一种核心工序，直接影响防渗效果。无纺布基材搭接宽度不不大于lOcm；用与土工膜配套供应粘合剂在连接面上加压即可。接缝时应做到无尘土、油脂和水份，接缝长度要不不大于lOcm。
2.2土工膜施工中，特别要注意做到铺设不适当过紧，不得打皱，拼接要牢固。要严格按技术规范施工，把好准备、铺设、拼接、检查和回填等五道质量关。
二、格宾石笼护坡
1、格宾石笼护坡施工：本工程中，格宾石笼防护体详细设计形式重要有斜坡式、台阶式。格宾石笼防护体施工，可分为如下5个环节：
1.1对网箱及填充石料规格、质量进行检查，整顿坡面，使坡面基本平整。
1.2将片状格网按照规定环节和规定，采用双铰链接，绑扎成箱。普通形成由各种网箱构成“网箱组”，然后将网箱组铺放在平整好坡面或开挖好基坑中。
1.3将石料充填到网箱中，普通每层厚度控制在30cm左右，并恰当捣实，表面叠放平整。
1.4复上网盖，将网盖与网身接触框线按规定进行绑扎。
1.5在填充石料缝隙恰当抛洒泥土，播上草种。
第四节 混凝土及浆砌墙施工
一、模板工程
1、在模板工程中，模板应支撑牢固，并严格控制标高、轴线位置、截面几何尺寸，达到精确无误，消除爆模，轴线位移等质量问题。
2、模板施工前，应依照设计放样，检查台阶位置及坡度，然后安装台阶外帮侧模板。
3、现浇板施工时注意到模板平整度、交接处接缝严密性。
4、台阶模板支撑必要稳固，模板严密不漏浆
5、踏步高度要均匀一致，特别要注意下一步及最上步高度。
二、混凝土浇筑
混凝土采用现场机械搅拌、机械振捣办法施工，使混凝土达到无蜂窝、麻面等现象。
1．混凝土制作、搅拌
1.1原材料合格，所有进场水泥均有出厂合格证及实验复核报告，进场水泥按进场先后及标号分批堆放，并做到先进场先使用，存期超过三个月按实验成果使用。受潮结块水泥不使用。
1.2工地专职司称员按配合比盘盘过称；严格计量及记录。袋装水泥也应定期抽查重量与否达到规定。
2、混凝土运送：混凝土应随拌随用，避免在运送过程中存储时间太长。
3、混凝土浇筑
3.1浇筑混凝土前，对模板及支撑等进行检查；对模板内杂物和钢筋上油污等清理干净；对模板缝隙和孔洞予以堵严；对木模板浇水湿润，并无积水。规定木工、钢筋工在混凝土施工过程中跟班检查，随时解决浇筑过程中浮现支架松动、模板变形、钢筋位移等问题。
3.2在浇筑过程中发既有离析现象，及时进行二次搅拌。
4、混凝土养护：混凝土浇筑后及时进行“一养三防”(即浇水养护、防冻、防雨、防暴晒)，新浇混凝土(1 2小时后)及刚拆模混凝土应用草袋覆盖或包裹养护，以提高混凝土强度，混凝土养护设专人，分班定期养护，重点养护时间不不大于21天，后来为普通养护阶段。新浇混凝土在强度未达到规范规定前不得在其上踩踏和施工。
三、M7.5浆砌挡墙
本段挡墙采用平行流水作业法施工。基坑采用挖机配合人工开挖，基本埋置深度及分段长度应按图纸规定或监理工程师批示进行。浆砌片石护坡，砌体应分层自下而上进行砌筑，砌筑上层时，不应振动下层。此外严格按照图纸或监理工程师批示进行反滤层，泄水孔施工。
㈠、基本开挖
1、基本开挖之前告知监理工程师，并对基本平面位置和既有地面标高测量。一方面对挡土墙基本位置进行清表或清淤泥，并将表层土体清除运走；为便于开挖后检查校核，基本控制桩应延长至基坑外加以固定。
2、基本开挖采用机械开挖，人工配合清理，开挖过程中要认真对照设计提供地质资料，鉴别土体地质状况，依照实际地质状况放好边坡度，并做好边坡可靠支撑防护，基坑宽度每侧要较设计基底宽50cm左右。因设计对基底地基土容许承载力均有规定，若实际开挖状况不符，请及时告知关于各方做进一步解决，最后开挖深度要依设计期间所进行触探和土工实验，并结合基本开挖实际调查资料来拟定。在基坑开挖到设计标高后，对基坑内四周松散土体清除干净，提请监理工程师验收。施工时要注意：挡土墙基本入土深度不不大于1.0m，本地质状况较差时应依照实际状况恰当调节加深；基底纵坡不不大于5％时，基本应做成高宽比不不不大于1：2台阶。
3、基坑开挖至图纸规定基底标高后，应进行验槽，若现场和图纸不符时，应告知关于单位，以便妥善解决。如发现地基承载力达不到图纸规定承载力规定期，应依照实际触探（或挖深）及土壤实验资料提出地基解决方案，并按监理工程师批示解决。
4、基本直接置于天然地基上。基坑开挖到设计高程后，应及时检测地基承载力，其承载力应满足设计规定。如不够，应采用图纸或监理工程师批准加强办法。检查批准后，可开始砌筑；当砌体处在水塘或河道边时，应先围堰，将围堰内淤泥及浸水清理干净后，征得监理工程师批准后，可进行砌筑。
5、基本挖方应始终保持良好地排水，在挖方施工期间免受水危害。施工期间，应维护好天然水道，并使地面排水畅通。基坑开挖达到设计高程后不适当长时间暴露，应及时铺筑，以防止坑内积水，影响地基承载力。
6、基坑开挖至图纸规定基底标高且地基承载力满足设计规定后，要对基底进行平整夯实，并用砂砾找平，保证基底标高误差满足规范规定；基坑经监理工程师验收后，重新用全站仪放出基本位置。
㈡、挡土墙砌筑
1、挡土墙砌筑前先进行施工放样，砌筑时应先两面立杆挂线或样板挂线，外面线应顺直整洁，逐级收坡；砌筑过程中经常校正线杆，以保证砌体各部尺寸符合图纸规定。
2、片石普通采用爆破或楔劈法开采石块，厚度不应不大于150mm（卵形和薄片者不得采用）。用做镶面片石，应选取表面较平整、尺寸较大者，并应稍加修整。石料在使用前要浇水润湿，表面有泥土、水锈等杂物时要清洗干净。且进行实验检测，规定片石饱和抗压强度不得低于30Mpa，风化片石禁止使用，及时清除。
3、砌体应自下而上逐级砌筑，直至墙顶。砌体应分层坐浆砌筑，砌筑上层时，不应振动下层，不在已砌好砌体上抛掷滚动、翻转和敲击石块。对于基本第一层砌块时如基底为岩层或砼基本，应先将基底表面清洗、湿润，再坐浆砌筑；如基底为土质，可直接坐浆砌筑。
4、片石分层砌筑，普通2-3cm构成一种工作层，每一种工作层应大体找平。应选用品有比较整洁大尺寸石块作为角隅石或镶面石，长和短石块应交错铺在同一层并和帮衬石、腹石交错锁结。各工作层竖缝应互相错开，不得贯通。平缝与竖缝宽度不不不大于40mm，可以用厚度不比缝宽敞石片填塞宽竖缝，且石片应被砂浆包裹。砌块要错缝、坐浆挤紧、嵌缝料和砂浆饱满，无空洞、宽逢、大堆砂浆填隙和假缝。
5、各砌层砌块应安放稳固，砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。砌筑时，底浆应铺满，坚缝砂浆应先在已砌石块侧面铺放一某些，然后于石块放好后填满捣实。
6、砌筑上层块时，应避免振动下层砌块。砌筑工作中断后恢复砌筑时，已砌筑砌层表面应加以清扫和湿润。
7、所有石料均应座浆在新拌水泥砂浆上，砂浆采用重量比配料，砂浆拌和机拌制，控制拌和时间，保证拌和出砂浆均匀饱满。砂浆必要具备良好和易性，其稠度以原则圆锥体沉入度表达，用于石砌体时宜为50~70mm气温较高时可恰当增大.零星工程用砂浆稠度,也可用直观法进行检查,以用于能将砂浆捏成小团,松手后既不松散又不由灰铲上流下为度。砂浆拌和宜用机械拌和，拌和时间宜为3~5min。砂浆配制应采用质量比，砂浆应随拌随用，保持适当稠度，普通宜在3~4h内使用完毕；气温超过30℃时，宜在2~3h内使用完毕。在运送过程或在贮存器中发生离析、泌水砂浆，砌筑前应重新拌和；已凝结砂浆，不得使用。每50m3砌体取试件1组，砂浆中砂料宜用中砂或粗砂，砂最大粒径不适当不不大于5mm。
8、挡土墙外露某些和转角石，选取表面较平整及尺寸较大块石，并加以粗凿，在沉降缝处所有块石，修凿出规则棱角线。墙体沉降缝应符合图纸规定或按监理工程师批示设立。同步施工时应依照地基和墙高变化状况，每隔10-15m设立伸缩缝或沉降缝，缝宽2cm，缝内填塞沥青木板，填塞深度不不大于20cm。
9、挡土墙高出地面间隔2-3m交错设立泄水孔，泄水孔采用Φ6cmPVC-U管。泄水孔设在常水位30cm以上。
10、挡土墙墙背填筑应与砌体同步进行，墙背填筑与砌体高差不得高于1m。墙背按设计设立好反滤层和隔水层，且应与墙体同步进行。反滤层采用砂砾填筑，厚度为30cm。隔水层用粘土夯填，厚度为30cm，设立在反滤层底部和顶部，高度为50cm。
11、墙胸外露面应用同标号水泥砂浆进行勾缝。砌体隐蔽面砌缝可随砌随刮平，不另勾缝。墙顶用同标号水泥砂浆进行抹面。同步要及时进行洒水养生。
12、砌体竣工后及时清除积土，疏通排水沟，整顿现场。
㈢、施工工艺框图
测 量 放 样

基 坑 开 挖

检 测 基 底

铺 设 垫 层

挡土墙砌筑
材料、设备准备
泄水孔、反滤层、隔水层同步施工

勾缝、抹面、养生

第五章 质量保证办法
本项目将严格按照体系运营，提高工程质量，以良好信誉，创优质工程，让建设单位满意。
一、质量方针及质量目的
1、质量方针：信守合同，科学管理，质量第一，建设单位满意。
2、质量目的：工程施工质量合格率达100％，优良率达90％创优良工程。
质量体系组织机构为了保证整个工程施工质量达到质量目的，建立质量体系组织机构：见图
3、质量职责(重要负责人)
4、项目经理(副经理)质量职责 ．
(1) 项目经理(副经理)是工程质量第一负责人(分管负责人)，认真贯彻公司里质量方针和目的，组织制定详细办法，对本项目质量体系建立和有效运转全面负责。
质 量 体 系 图
质量管理总负责

下 情 下 情 下 情
达 况 达 况 达 况
指 反 指 反 指 反
令 馈 令 馈 令 馈
工地实验室
质量管理委员会
资料室
状况反馈 状况反馈

规定协助 规定协助
下 情 下 情 下 情
达 况 达 况 达 况
指 反 指 反 指 反
令 馈 令 馈 令 馈

(1)在项目经理领导下，认真贯彻执行局里质量筹划和目的，组织制定本项目质量保证办法。
(2)全面履行工程质量管理职责，建立、健全组织机构，配齐所需设备，贯彻质量责任制，对工程重大、大质量事故负全面责任。
(3)主持工程质量策划，参加、组织质量审核，组织贯彻纠正办法，并督促实行。
(4)进一步工地调查研究，坚持“质量第一"思想，及时推广保证工程质量先进施工办法，决定管理方面重要奖惩。
(5)接受监理工程师监督与管理。
二、项目总工程师质量职责
(1)严格工程施工技术和质量检查管理，制定和实行项目工程质量筹划，加强施工过程办法，对本项目工程质量负主贝。
(2)主持编制项目工程实行性施工组织设计，明确技术保证和质量保证办法，制定作业指引书。
(3)监督检查采购物资检查和实验及设备控制，主持不合格品评审和解决。
(4)制定和实行纠正和防止办法，组织推广运用“四新”技术，严把“图纸、测量、实验”关，接受监理工程师指令和监督。
三、质量体系重要要素控制
1、物资采购
(1)做好市场调查，对物质供应商进行评审，从中选取几种生产管理好、质量可靠厂家或供应商作待定供货包方，并列入档案。
(2)从待定分承包方产品中取样实验。
(3)实验合格后，进行比较，从中选取最优厂家，经项目经理认定作为合格分承包方，建立供货关系。
(4)建立分承包方档案，随时掌握生产状况质量控制，促使提供稳定合格产品，否则重新认定合格分承包方。
2、供应商提供产品控制
(1)供应商提供产品必要符合工程设计、技术规定规定。
(2)供应商提供产品如有不符合规定者，及时告知供应商派人解决。
(3)对供应商提供产品应作好标记和保管，并作好记录，保证可追溯性。
(4)质安部负责对供应商提供产品检查和实验。
3、产品标记和可追溯性
(1)用于工程上原材料及重要辅助材料经检查和实验合格后，存储在指定地点，悬挂标牌进行标记，对其有效期作好
