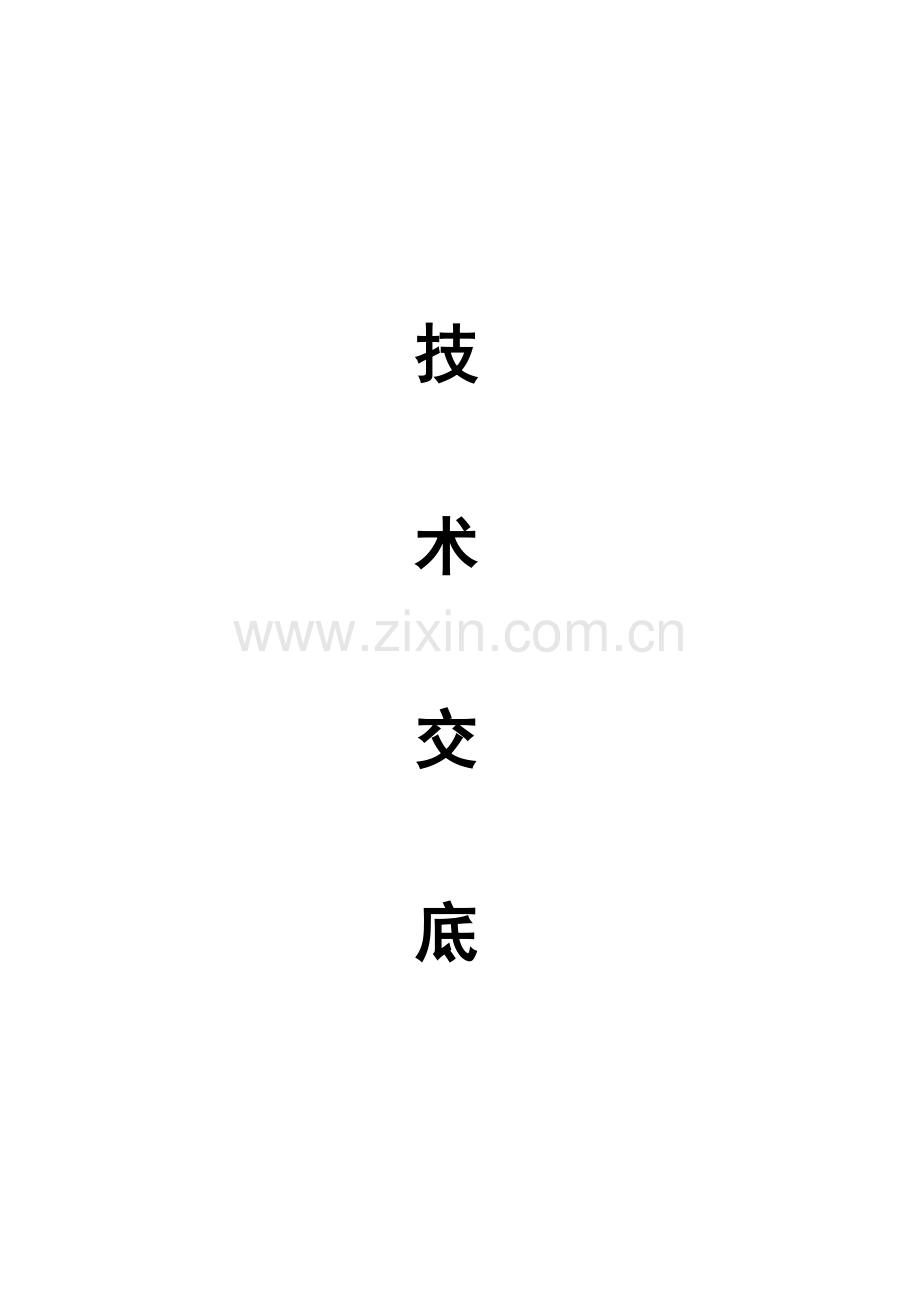

电梯安装核心技术交底.doc

技 术 交 底目 录一、井道测量及基准线挂设二、导轨支架和导轨安装三、轿厢及对重安装四、厅门安装五、电气装置安装六、曳引电梯机房曳引装置及限速器七、曳引电梯井道机械设备安装八、曳引电梯钢丝绳安装九、曳引电梯调整试、试运行技 术 交 底 记 录 工程名称分部（项）或构件名称曳引式电梯安装工程交底内容：一、 井道测量及基准线挂设：1、 基准线尺寸必需符合图纸要求，各线偏差不应大于0.3mm。2、 基准线必需确保垂直。3、样板架水平度偏差小于2/1000.4、并列电梯、厅门中心距偏差小于20mm。5、相对电梯、厅门中心线偏差小于20mm。二、导轨支架和导轨安装：1、导轨安装位置必需符合土建部署图要求。2、导轨支架在井道壁上安装应固定可靠。预埋件应符合图纸设计要求。锚栓（如膨胀螺栓等）固定应在井道壁混凝土构件上使用，其连接强度和承受振动能力应满足电梯产品设计要求。3、两列导轨顶面间距偏差应为：轿厢导轨0+2mm；对重导轨0+3mm.4、每列导轨工作面（包含侧面和顶面）和安装基准线每5m偏差均不应大于下列数值：轿厢导轨和设有安全钳对重（平衡重）导轨为0.6mm；不设安全钳对重（平衡重）导轨为1.0mm。5、轿厢导轨和设有安全钳对重导轨工作面接头处不应有连续缝隙，局部缝隙小于0.5mm，导轨接头处台阶不应大于0.05mm。如超出应修平，修平长度每端应大于150mm。接收部门及人员交底部门及人员技 术 交 底 记 录 工程名称分部（项）或构件名称曳引式电梯安装工程交底内容：6、不设安全钳对重（平衡重）导轨接头处缝隙不应大于1.0mm，导轨工作面接头处台阶不应大于0.15mm。7、限速器张紧装置和其限位开关相对位置安装应正确。三、轿厢及对重安装：1、轿厢组装牢靠、轿壁结合处平整、开门侧壁垂直度偏差小于1/1000.2、导靴组装应符合下列要求：（1）固定式导靴：能确保电梯正常运行，且轿厢两导轨端面和两导靴内表面间隙之和为2mm4mm。（2）弹性导靴：能确保电梯正常运行，且导轨顶面和导靴滑块面无间隙，导靴弹簧伸缩范围小于4mm。（3）滚轮导靴：滚轮导靴不歪斜，压力均匀，说明书有要求者按要求调整，中心靠近一致，且在整个轮缘宽度上和导轨工作面均匀接触。3、安全钳锲块顶面和导轨侧面间隙为3mm4mm，各间隙最大差值小于0.3mm。4、安全钳钳口和导轨顶面间隙大于3mm，间隙差值小于0.5mm。5、当距轿底面在1.1m以下使用玻璃轿壁时，必需在距轿底面0.9m1.1m高度安装扶手，且扶手必需独立固定，不得和玻璃相关。接收部门及人员交底部门及人员技 术 交 底 记 录 工程名称分部（项）或构件名称曳引式电梯安装工程交底内容：6、门扇平整、洁净、无损伤，启闭轻快平稳、无冲击振动。中分门关闭时上下部同时合拢，门缝一致。7、极限开关碰铁安装要垂直，垂直度偏差小于1/1000，最大偏差小于3mm。8、轿厢洁净、无损伤，无撞击凹痕。9、当轿厢和对重架有反绳轮时，反绳轮应设置防护装置和挡绳装置。10、当轿顶外侧至井道壁水平方向自由距离大于0.3m时，轿顶应装防护栏及警示标示。11、对重块固定可靠。四、厅门安装、1、层门锁钩必需动作灵活，在证实锁紧电气装置动作之前，锁紧元件最小齿合长度为7mm。2、层门强迫关门装置必需动作正常。3、层门地坎至轿厢地坎之间水平距离偏差为0+3mm，且最大距离严禁超出35mm.4、动力操作水平滑动门在关门开始1/3行程以后，阻止关门力严禁超出150N。5、门刀和层门地坎、门锁滑轮和地坎间隙不应小于5mm，但不应大于10mm。6、层门地坎水平度偏差不得大于2/1000,地坎应高出装修地面2mm5mm.7、厅门门框立柱垂直度偏差和门头滑道水平度偏差不应超出1/1000，门扇垂直度偏差小于2mm。接收部门及人员交底部门及人员技 术 交 底 记 录 工程名称分部（项）或构件名称曳引式电梯安装工程交底内容：8、门扇和门扇、门扇和立柱、门扇和门楣、门扇和门口处轿壁、门扇下端和地坎处间隙，乘客电梯不应大于6mm，载货电梯不应大于8mm。9、层门指示灯盒、呼梯盒和消防开关盒应安装正确，其面板和墙面贴实，横竖端正。五、电气装置安装：1、全部电气设备及导管、线槽外露可导电部分均必需可靠接地；接地支线应分别直接接地至接地线干线接线柱上，不得相互连接后再接地。2、导体之间和导体对地之间绝缘电阻必需大于1000/V,且其值不得小于：动力电阻和电气安装装置0.5M；其它线路（控制、信号、照明等）0.25 M。3、随行电缆严禁有打结和波浪扭曲现象。4、主电源开关不应切断下列供电线路：轿厢照明和通风；机房和滑轮间照明；机房、轿顶和底坑电源插座；井道照明；报警监控装置。5、线管、线槽敷设应整齐牢靠。线槽内导线总面积不应大于线槽净面积60%；线管内导线总面积不应大于线管内净面积40%；软管固定间距不应大于1m，端头固定间距不应大于0.1m。6、接地支线应采取黄绿相间双色绝缘导线。7、控制柜安装位置应符合电梯土建部署图中要求。8、轿厢顶部接线盒必需有专用接地线。9、机房内配电屏、控制柜安装应布局合理，横竖端正，整齐美观。接收部门及人员交底部门及人员技 术 交 底 记 录 工程名称分部（项）或构件名称曳引式电梯安装工程交底内容：10、电气装置隶属构架，电线管、槽非带电金属部分防腐处理应无遗漏。11、机房和井道内应按产品要求配线。软线和无护套电缆应在线管、线槽或能确保起到等效防护作用装置中使用。护套电缆可明辅于井道或机房内使用，但不得明辅于地面。12、随行电缆安装应符合下列要求：（1）、随行电缆端部应固定可靠。（2）、随行电缆在运行中应避免和井道内其它部件干涉。当轿厢完全压在缓冲器上时，随行电缆不得和地坑地面接触。六、曳引电梯机房曳引装置及限速器:1、限速器动作速度整定封记必需完好，且无拆动痕迹。2、紧急操作装置动作必需正常，曳引机抱闸扳手及盘车轮必需放置于较易靠近处，紧抢救援操作说明及平层标识表必需贴于易见处。3、当曳引机承重钢梁许埋入承重墙时，埋入端长度应超出墙厚中心最少20mm，且支承长度不应小于75mm。4、曳引机、曳引底座和承重钢梁安装应符合产品设计要求。5、机房内钢丝绳和楼板孔洞边缘间隙为20mm40mm，通向井道孔洞四面应设置高度大于50mm台阶。6、曳引机减速箱内油量应在油标所限定范围内。接收部门及人员交底部门及人员技 术 交 底 记 录 工程名称分部（项）或构件名称曳引式电梯安装工程交底内容：7、轿厢空载时，曳引轮垂直度偏差小于2mm，导向轮端面和曳引轮端面平行度偏差应小于1mm。8、限速器绳轮、钢带轮、导向轮安装必需牢靠，转动灵活，其垂直度偏差应小于0.5mm。七、曳引电梯井道机械设备安装：1、当安全钳可调整时，整定封记应完好，且无拆动痕迹。2、限速器张紧装置和其限位开关相对位置安装正确，安全开关动作可靠。3、轿厢在两端站平层位置时，轿厢、对重缓冲器撞板和缓冲器顶面间距离符合设计要求。轿厢、对重缓冲器撞板中心和缓冲器中心偏差不应大于20mm。4、液压缓冲器柱塞铅垂度不应大于0.5%，充液量应正确。5、赔偿绳、赔偿链等赔偿装置端部应固定可靠。6、验证赔偿绳张紧装置电气安全开关应可靠，张紧轮应安装防护装置。八、曳引电梯钢丝绳安装：1、绳头组合必需安全可靠，且每个绳头组合必需安装防螺母松动和脱落装置。2、钢丝绳应察拭洁净，严禁有死弯、松股、断丝、锈蚀等现象。3、当轿厢悬挂在两根钢丝绳上，且其中一根钢丝绳发生异常相对伸长时，为此装设电气安全开关应动作可靠。4、绳头巴氏合金浇灌应一次完成，密实饱满，平整一致。5、每根钢丝绳张力和平均值偏差不应大于5%。接收部门及人员交底部门及人员技 术 交 底 记 录 工程名称分部（项）或构件名称曳引式电梯安装工程交底内容：九、曳引电梯调整试、试运行：1、断相、错相保护装置功效有效。2、动力电阻、控制电路、安全电路必需有和负载匹配短路保护装置，动力电路必需有过载保护装置。3、限速器、安全钳、缓冲器、门锁装置必需和型式试验证书相符。4、轿顶、机房、底坑急停装置动作必需正常。5、各安全开关必需动作可靠。6、限速器、安全钳联动试验必需符合下列要求：（1）、限速器和安全钳电气开关在联动试验中必需动作可靠，且应使驱动主机立即制动。（2）、对瞬时式安全钳装置，轿厢应载有均匀分布额定载重量；对渐进式安全钳装置，轿厢应载有均匀分布125%额定载重量。当短接限速器及安全钳电气开关，电梯以检修速度下行，认为使限速器机械动作时，安全钳应可靠动作，轿厢必需可靠制动，且轿厢倾斜度不应大于5%。7、层门和轿门试验必需符合下列要求：（1）、每层层门必需能够用三角钥匙正常开启。（2）、当一个层门或轿门（在多扇门中任何一个门）非正常打开时，电梯严禁开启或继续运行。8、曳引式电梯曳引能力试验必需符合下列要求：接收部门及人员交底部门及人员技 术 交 底 记 录 工程名称分部（项）或构件名称曳引式电梯安装工程交底内容：（1）、轿厢在行程上部范围空载上行及行程下部范围载有125%额定载重量下行，分别停层3次以上，轿厢必需可靠地制停（空载上行工况应平层）。轿厢载有125%额定载重量以正常运行速度下行时，切断电动机和制动器供电，电梯必需可靠制动。（2）、当对重完全压在缓冲器上，且驱动主机按轿厢上行方向连续运行时，空载轿厢严禁向上提升。9、曳引式电梯平衡系数应为0.40.5。10、电梯安装后应进行试验。轿厢分别在空载、额定载荷工况下，按产品设计要求每小时开启次数和负载连续率各运行1000次（天天不少于8h）,电梯应运行平稳、制动可靠、连续运行无故障。11、噪声检验应符合下列要求：（1）、机房噪声：对额定速度小于等于4m/s电梯，不应大于80dB（A）。（2）、乘客电梯和病床电梯运行中轿内噪声：对额定速度小于等于4m/s电梯，不应大于55dB（A）。（3）、乘客电梯和病床电梯开关门过程噪声不应大于65dB（A）。12、运行速度检验应符合下列要求：当电源为额定频率和额定电压、轿厢载有50%额定载荷时，向下运行至行程中段（除去加速减速段）时速度，不应大于额定速度105%，且不应小于额定速度92%。13、观感检验应符合下列要求：接收部门及人员交底部门及人员技 术 交 底 记 录 工程名称分部（项）或构件名称曳引式电梯安装工程交底内容：（1）、轿门带动层门开、关运行，门扇和门扇、门扇和门套、门扇和门楣、门扇和门口处轿壁、门扇下端和地坎处应无刮痕现象。（2）、门扇和门扇、门扇和门套、门扇和门楣、门扇和门口处轿壁、门扇下端和地坎之间各自间隙在整个长度上应基础一致。（3）、对机房、导轨支架、地坑、轿顶、轿门、层门及门地坎等部位应进行清理。14、平层正确度应符合下列要求：（1）、额定速度小于0.63m/s交流双速电梯，应在15mm范围内。（2）、额定速度大于0.63m/s且小于等于1.0m/s交流双速电梯，应在30mm范围内。（3）、其它调速方法电梯，应在15mm范围内。接收部门及人员交底部门及人员
