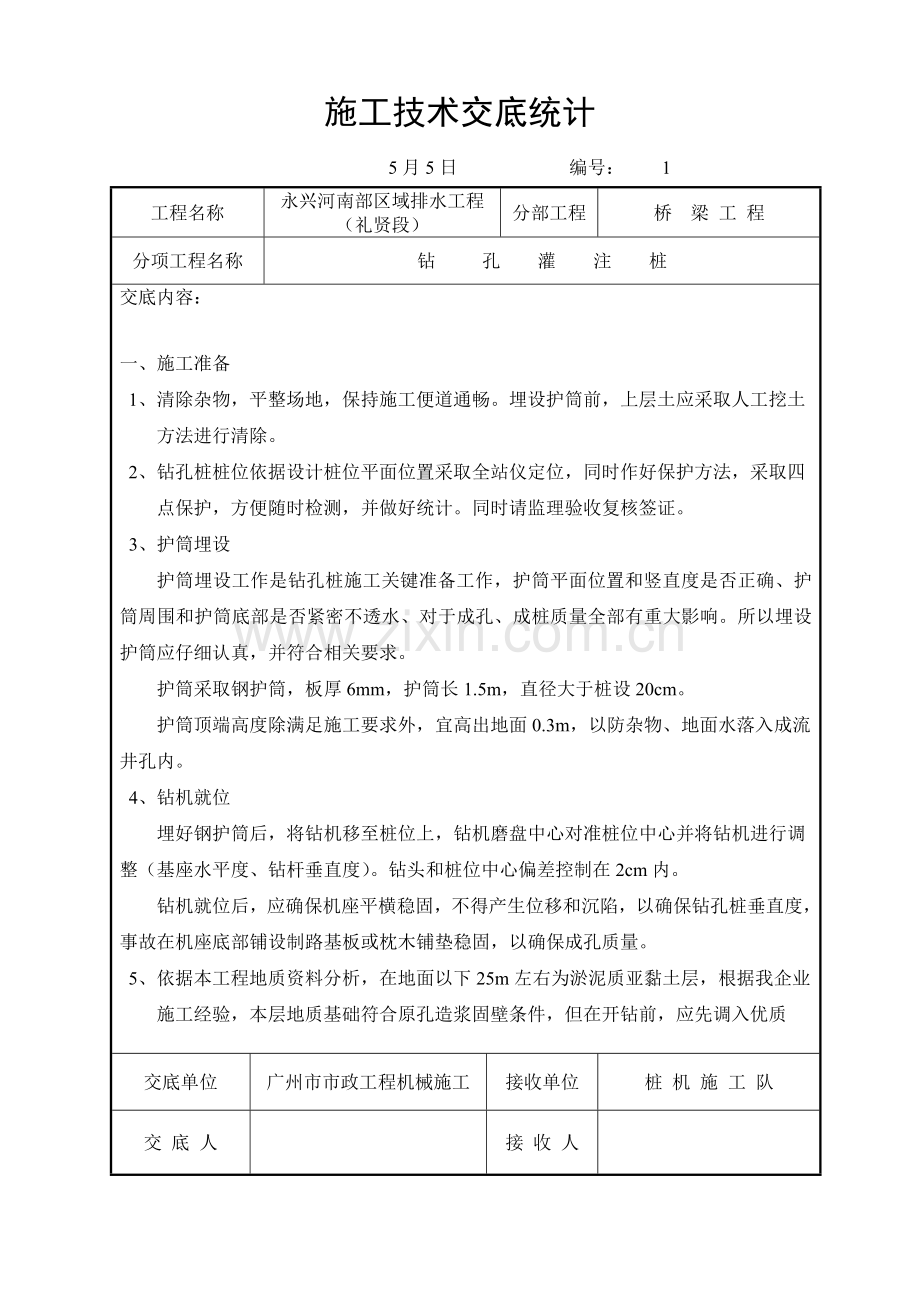

施工技术交底统计 5月5日编号： 1 工程名称永兴河南部区域排水工程（礼贤段）分部工程桥梁工程分项工程名称钻孔灌注桩交底内容：一、施工准备 1、清除杂物，平整场地，保持施工便道通畅。埋设护筒前，上层土应采取人工挖土方法进行清除。 2、钻孔桩桩位依据设计桩位平面位置采取全站仪定位，同时作好保护方法，采取四点保护，方便随时检测，并做好统计。同时请监理验收复核签证。 3、护筒埋设护筒埋设工作是钻孔桩施工关键准备工作，护筒平面位置和竖直度是否正确、护筒周围和护筒底部是否紧密不透水、对于成孔、成桩质量全部有重大影响。所以埋设护筒应仔细认真，并符合相关要求。护筒采取钢护筒，板厚6mm，护筒长1.5m，直径大于桩设20cm。护筒顶端高度除满足施工要求外，宜高出地面0.3m，以防杂物、地面水落入成流井孔内。 4、钻机就位埋好钢护筒后，将钻机移至桩位上，钻机磨盘中心对准桩位中心并将钻机进行调整（基座水平度、钻杆垂直度）。钻头和桩位中心偏差控制在2cm内。钻机就位后，应确保机座平横稳固，不得产生位移和沉陷，以确保钻孔桩垂直度，事故在机座底部铺设制路基板或枕木铺垫稳固，以确保成孔质量。 5、依据本工程地质资料分析，在地面以下25m左右为淤泥质亚黏土层，根据我企业施工经验，本层地质基础符合原孔造浆固壁条件，但在开钻前，应先调入优质交底单位广州市市政工程机械施工接收单位桩机施工队交底人接收人施工技术交底统计 5月5日编号： 2 工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称钻孔灌注桩交底内容：黄泥造浆进行固壁，造浆池中配制好泥浆其性能指标应符合以下要求：性质通常地质松散易塌地层泥浆比重 1.05-1.20 1.2-1.45 黏度 16-22 19-29 含砂量 < 6 % 本工程在钱塘江畔，受江水起落影响及土质情况，混浆比重拟采取 1.3左右。循环使用泥浆，采取泥浆泵供浆，轴流泵排至沉淀池，废浆运至指定弃浆点排放。用于清孔泥浆，按以下标准控制：比重：1.10-1.15 粘度：18-20 含砂率：2% 造孔泥浆、清孔泥浆质量检验由现场试验员负责控制并作好原始统计，并将检验结果通知相关人员，方便立即调整。泥浆循环池设供浆池、沉淀池、废浆池，其间循环槽连接，采取重力沉淀法净化泥浆。二、钻进作业钻机安装就位准备开钻条件后，应优异行试钻。开始钻孔时，应销提钻杆，在护筒内打浆，开动泥浆泵进行循环。待泥浆均匀后开始钻进。进尺应合适控制，在护筒底部应低级慢速钻进，超出一定深度后方可按土质情况以正常速度钻进，并作好具体现场钻进统计，作为原始资料。交底单位广州市市政工程机械施工接收单位桩机施工队交底人接收人施工技术交底统计 5月5日编号： 3 工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称钻孔灌注桩交底内容：在钻孔过程中，钻机主吊钩宜一直吊住钻具，不使钻具全部重量由承受，这么就可避免钻杆折断，不可确保钻孔质量。因为本区土质上层为粉沙土，在钻进时应选择尖底钻头，同进控制进尺、轻压、低级慢速、大泵量、稠泥浆配合使用进行作业。为预防钻孔偏差，应在安装钻机时注意转盘中心，卡孔和护筒中心应在一条直线上并在施工时常常检验后纠正。钻杆接头应逐一检验，立即调整，主动钻杆要保持调直状态。若发觉地质情况和勘测单位提供不符应立即和相关单位联络处理。钻进时如孔内出现坍孔、涌水等异常情况，立即将钻具提孔底底控制泵量，保持冲洗液循环，吸除坍落物和涌砂，同时向孔内输送性能符合要求泥浆，集中集中控制水头压力以抑制继续通砂和坍孔。恢复钻进后，泵排量不宜过大，以防吸坍孔壁。钻进达成要求孔深停钻时，仍维持冲洗液正常循环，清洗吸除底沉渣直到返出钻渣含量小于2%为止。起钻时操作轻稳，预防钻头拖乱孔壁。并向孔内补入适量冲洗液，稳定孔仙水头高度。当孔底达成设计标高时，应立即进行清孔，清孔不得隔太外，预防泥浆、钻渣沉淀增多，造成清孔困难甚至坍孔，清孔后立即安置钢骨架浇灌令。钻孔这程中，应作具体现场钻进统计，作为原始资料。三、清孔 1、清孔目标清孔目标是使孔底沉渣厚度、循环液中含钻渣和孔壁垢厚度符合质量要求及设计要求。交底单位广州市市政工程机械施工接收单位桩机施工队交底人接收人施工技术交底统计 5月5日编号： 4 工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称钻孔灌注桩交底内容： 2、清孔要求清孔过程中，应观察孔底沉渣厚度冲洗液含渣量，当冲洗液含量小于4%，孔底沉渣厚度符合设计要求时，即可停止清孔并保持孔内水头高度，预防发生坍孔事故。 3、第一次清孔在终孔时停止钻具回转，将钻头提离孔底50-80毫米，维持冲洗液循环，并向孔中注入含砂早小于2%新鲜泥浆，令钻头在原地空转，直至达成清孔要求为止。 4、第二次清孔在下好钢筋笼和导管后进行，利用导管进行清孔，清孔时常常上、下窜动导管，方便能将孔底周围虚土清除洁净，最终沉渣达成设计要求。四、钢筋笼制作、吊放钢筋骨架我们采取现场绑扎，在桥台就近加工，降低运输途中发生变形，在下吊时也注意不使变形，所以结扎或焊接点密度要多，在确保保护层厚度可用预制砼垫块绑孔和钢筋四面，预制砼垫层厚度为许可最小保护层厚度。钢困放入时利用钻孔机架绶慢放下，并控制好标高。当最终砼补凝时，应割断钢吊环，使钢架不影响砼收缩，避免钢筋和砼分离。钢筋骨架过长，采取分节下吊并进行分段焊接，基础上为8-10米一节，在横吊时应在内安置钢筋管支承梁，吊点系在支承上，在竖吊时应多加吊点，预防钢架变形，钢架安置到确定标高后，即灌注砼。五、水下砼灌注： 1、灌注砼前，对成孔沉淀再进行一次测定，如沉淀厚度超出设计要求时，应进行二次交底单位广州市市政工程机械施工接收单位桩机施工队交底人接收人施工技术交底统计 5月5日编号： 5 工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称钻孔灌注桩交底内容：清孔后立即灌注首批砼。 2、水下砼灌注采取内径为250毫米导管，每节长2米，导管入孔时丝扣接头接长下放，当导管底部离空底处30-50厘米时，停止接管，然后安装漏斗，准备灌砼，砼采取C25商品砼，用滚筒式砼运输到现场，确保灌注连续性。 3、水下砼坍落度为18cm（正负1cm）砂率不宜小于40% 4、导管埋入砼深度控制在大于2米和小于6米之间，导管提升应勤提缓提，保持位置居中，线垂直，并做好提升统计，杜绝导管拔空质量事故发生。 5、灌注到桩顶标高时，应在此基础上再加灌2.0m砼，加灌后上升砼中含有较多泥质，在施工承台、立柱时给予凿除。 6、砼在灌注过程中要立即回收泥浆，保持现场清洁。同时要注意砼落入孔内，以防水泥离子污染泥浆。 7、灌注水下砼是成桩关键工序，所以，在灌注过程中应明确分工，亲密配合统一指挥，做到快速、连续施工，灌注成高质量水下砼。六、灌注桩施工时注意事项在施工时预防坍孔，要确保泥浆比重，空转时间不能太长，而且冲水时水头要均匀适中，进展要均匀，在吊入钢筋笼架时预防撞孔壁。清孔采取换浆法进行，可在终孔后停止进尺，利润留成提钻头离开孔底10-20cm空钻并保持泥浆正常循环，以中速压入优质泥浆，把钻孔内悬浮泥浆换出来。清孔排渣时，必需注意保持孔内水头高度，预防坍孔。灌注砼速度需立即控制，需预防孔壁泥土带入，影响桩重量，浇灌砼需每根桩一次浇筑完成，不然浆产生施交底单位广州市市政工程机械施工接收单位桩机施工队交底人接收人施工技术交底统计 5月5日编号： 6 工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称钻孔灌注桩交底内容：工缝引发断桩危险，所以需做好一切准备工作，在拌各、输送、振捣各工作必需连贯，确保连续施工，确保砼供给连续，而且灌桩桩砼配合比不一样不能混用。为了预防钻孔桩断桩、坍孔毛病发生，在施工现场还需各用一台120KW发电机、拌和机具及材料，以确保一根桩连续工作。另个为了预防钢筋骨架在施工砼时可能发生上出现象，拟知作钢棒加地锚临时固定方法。钻孔灌注桩施工工艺以下框图：交底单位广州市市政工程机械施工接收单位桩机施工队交底人接收人施工技术交底统计 5月5日编号：工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称模板交底内容： 1、模板应含有足够刚度和强度，支模时，垂直度要正确，横向支撑应牢靠稳定。 2、模板安装必需牢靠，在施工荷载作用下不得松动、跑模、下沉等现象。 3、模板拼缝必需严密，不得漏浆，模内必需洁净。模板定时进行清理、修整，安装时必需涂刷隔离剂。 4、模板拆除必需要达成规范要求强度后方可拆除，拆除前必需取得监理工程师同意，壁板模板应达成不损伤棱角砼后方可拆除。 5、模板拆除后，要加强模板保护，立即清理砼浆，上油及维护，并按规格分类堆放，以利再次利用，严禁未清理模板直接再次进行使用。 6、模板质量标准： a)、相邻两板表面高低差 2MM b)、表面平整度难关 3MM c)、垂直度墙、柱 0.1%H且小于6 墩、台 0.2%H且小于20 d)、模内尺寸平共处五项标准基础 +10，-20mm 墩、台 +5，-10mm 梁、板、墙、柱 +3，-8mm e)、轴线位移基础 15mm 墩、台、柱、墙 10mm 梁、柱 8mm f)、预埋件位置 3mm 平面高差 2mm 交底单位广州市市政工程机械施工接收单位工区交底人接收人施工技术交底统计 5月5日编号： 1 工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称钢筋交底内容： 1、钢筋绑扎绑扎前，先查对钢筋规格、口种、数量，其后垫好砼保护层垫块，垫块厚度按设计要求预先制作，对绑扎中钢筋前后穿入应事先仔细按排前后绑扎程序，以免无法穿入，强行撬弯成口，绑扎应绑八字扣，箱梁底板、顶板钢筋绑扎过程中，由外向内五道钢筋满扎。 2、箱梁钢筋绑扎绑扎钢筋采取20号镀锌铁丝，绑扎前应先在垫层表层按设计钢筋间距进行划线。双层钢筋网片之间，应布设钢筋撑脚，撑脚钢筋直径应符合设计要求，且撑脚钢筋下应增设砼保护垫层。箱梁底板上下层钢筋网片就位绑扎结束后，方可安装侧墙钢筋，外侧墙钢筋安装前，应先在箱梁底板外垫层上搭设钢管脚手架，竖筋则固定在脚手架钢筋管上。脚手架上用短钢管悬挑，纵向用通长钢管固定，钢管外皮应从垫层上控制线用线锤吊上，确竖筋保护层正确。水平筋绑扎应由基础上所弹水平标高线量上，做到横平竖直，间距均匀，符合设计要求。内外层钢筋网片之间应增加拉结筋，拉接筋应设置在最外层钢筋上，用铁丝绑扎牢靠，必需时用电焊焊接，而且呈梅花型部署。绑扎完成后，在网片内、外侧悬挂砼保护层，确保受力钢筋位置正确，预防露筋。中隔梁钢筋采取人工逐根立起，插入箱梁底板钢筋网片之中，竖筋和箱梁底板上层钢筋之间采取焊接牢靠，整排钢筋竖好后，采取双向钢筋焊接斜拉及斜抛，预防钢筋网片倾倒。箱梁竖向主筋已在底板施工中安装完成，关键安装水平钢筋，水平钢筋跟随箱梁顶板支架搭设进度而进行绑扎，水平钢筋应按已浇筑基础部分侧壁上所弹墨线交底单位广州市市政工程机械施工接收单位钢筋施工队交底人接收人施工技术交底统计 5月5日编号： 2 工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称钢筋交底内容：量上，沿主筋设刻度标识（间距按设计要求），逐根绑扎，确保水平钢筋横向平整，间距符合设计要求。其它构筑物钢筋绑扎参考箱梁钢筋绑扎。 3、钢筋质量标准 1）、受力钢筋成型长度（+5，-10） 2）、受力钢筋间距梁、柱、板、墙（±10）基础、墩台（±20） 3）、箍筋及结构筋间距（±20） 4）、同一截面内受拦钢筋接头截面积占钢筋总截面积焊接（≤50%）绑扎（≤50%）。 5）、保护层厚度墩、台、基础（±10）梁、柱、桩（±5）板、墙（±3）交底单位广州市市政工程机械施工接收单位钢筋施工队交底人接收人施工技术交底统计 5月5日编号： 1 工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称商品砼浇筑交底内容： 1、施工前准备砼浇筑前对模板、钢筋等进行一次全方面检验和清理，以确保工程质量。对支架进行再一次检验，有没有地方选漏，以确保工程安全质量。 2、浇筑次序连续箱梁浇筑次序：分两阶段进行，第一阶段浇筑底板和腹板砼，形成槽形梁，第二阶段浇筑顶板。每次浇筑要求一次性浇完。连续箱梁第二阶段砼浇筑前施工必需在第一阶段砼强度达成80%以后方可浇筑。其它构筑物一次浇筑完成。 3、浇筑方法砼供给速度砼运输车每车为10m3/h左右，联络砼供给单位，准备10-15辆砼运输车。50-80m3/h左右，灌注时应一气呵成，不许可出现因砼中止供给而造成人为施工缝。砼振捣采取高频插入式振捣器，砼振捣沿钢筋内侧距外模15cm左右部署振捣点，振捣间距30-40cm，每次振捣时，均需快插慢拔，直到砼不再下沉、表面浮浆不再起泡为止。上层浇捣时振动棒应插入下层砼5-10cm，以预防分层面产生。为降低砼内水气泡，砼浇捣采取二次振捣工艺。第一次在砼布料后振捣，第二次在砼静置一段时间后再振捣，通常是每二层浇筑前进行，而最上层砼通常在0.5h后进行第二次振捣。砼浇筑时，在支座顶及钢筋较密处加强振捣。砼浇筑过程中派专员值班，常常检验支架、模板等受力情况和钢筋及预埋件位置，立即处理应急事件。腹板砼振捣后设专员检验密实情况。二次浇筑时，顶板浇注用要插入式振动器和平板振动器按次序进行振捣。交底单位广州市市政工程机械施工接收单位工区交底人接收人施工技术交底统计 5月5日编号： 2 工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称商品砼浇筑交底内容：顶板上表面砼必需拉毛，采取垂直于跨径方向划槽，槽深0.5-1.0cm，横贯桥面，延米桥长不少于10-15道，严防板顶滞留油腻，砼浇捣时施工人员应另置脚手平台，脚手平台支撑固定均须和模板和钢筋支架分开，不得相互支连。 4、砼浇捣后，必需立即养护，预防暴晒、干燥风吹、冰冻、水浸、热改变、污梁和损失。养护方法采取麻袋包覆盖，麻袋凶覆盖应常常浇洒。养护时间按季节而定，养护期间应确保砼表面一直保持湿润。交底单位广州市市政工程机械施工接收单位工区交底人接收人施工技术交底统计 5月5日编号： 1 工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称基坑开挖交底内容：基坑开挖施工方法应考虑地质情况、地下水情况、施工方法、基坑断面尺寸、埋深等问题。 ①地质：本工程扩大基础等结构关键座落在②-1亚砂土层上，工程力学很好，采取井点降水进行施工。 ②地下水：依据地质汇报，地下水为潜水。 ③施工方法：采取一级井点降水，放坡开挖。 ④沟槽断面尺寸：长16.0m，宽6.20m。 ⑤埋深：1.7m。 2、施工布署 ①原地面标高约为5.0m，地下水位约为3.0m，由原地面向下开挖至标高4.0m，开挖放坡按1：0.3控制，将土方用自卸车外运，在沟槽两侧挖出井点沟槽，在井点沟槽内冲设轻型井点。沟槽开挖后，在原地面离开边坡线约1m设置钢管栏杆，立杆长度为2m，打入地下0.5m，外露1.5m，间距为3.0m，上下设两道栏杆，上杆离地1.2m，下杆离地0.4m，横杆标上显著红白警示标志，并挂上安全标志，在栏杆四角设置夜间警示灯。 ②当冲设井点降水达成预期效果后，进行第二次放坡开挖，开挖深度为3.7m左右，开挖边坡按1：0.33控制，开挖边线在第一次开挖底线两侧各退进1m，开挖土外运。预留0.3m左右土方，用人工配合突击清底。严禁超挖，沟槽开挖完成后，立即通知现场监理，立即报验，立即进入下道工序，缩短时间，基坑设人员上下通道，通常见竹梯等替换，并派人员在基坑边巡护，以防发生安全事故。交底单位广州市市政工程机械施工接收单位工区交底人接收人施工技术交底统计 5月5日编号： 2 工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称基坑开挖交底内容： ③边坡保护方法：鉴于开挖面积大，从开挖土方起到回填前有多道工序所需一定操作天数，必需作好边坡保护工作，和现场安全管理工作。 3、土方开挖注意事项①机械挖土时，必需严格遵守挖土机械安全技术操作规程。挖土前应发出信号，在挖掘机回转半径内不许进行任何工作。 ②挖掘机在挖土时随时注意土壁稳定性，发觉有裂缝及坍塌可能性人员要立即离开并立即处理。 ③每日必需检验边坡稳定性，在确保安全前提下，方可继续施工。 ④机械操作工在挖土时，挖铲不得过深，提升不应过猛，不许碰撞土壁。 ⑤开挖土方要立即外运，不准堆在沟槽外侧，以免引发地面负荷超载，引发单侧土体位移。交底单位广州市市政工程机械施工接收单位工区交底人接收人施工技术交底统计 5月5日编号： 1 工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称支架搭设交底内容： 1、地基处理在不良地质地段，将表面软土铲除，用压路机或打夯机分层压实，在扎实土基上分层回填塘渣、压实至原地面。在基坑开挖范围内基坑处理，必需分层回填扎实，在扎实地基面上铺设10cm厚碎石至原地面。分层回填厚度≤30 cm，但总厚度≥30cm。垫层上面浇15cm厚C10砼，表面收浆找平。碰到河塘及河道地段，先对池塘和河道进行围堰施工，土工袋顶宽1.5米,按1:0.5放坡至池塘或河道底。围堰施工完成，先清除池塘或河道内淤泥，再用好土分层回填压实，分层厚度小于30cm，然后再进行支架基础施工。 2、满堂门式支架立于处理过砼地坪上。门式支架立杆纵、横向每排单元间距为60cm，并沿纵横向设置扫地杆及水平连接杆，扫地杆离地20cm，水平杆步距150cm，和门式支架采取扣件连接。门架安装搭设时，应自一端向别一端延伸，并逐层改变方向，不得相对进行。每搭设完一步架后，应检验并高速其水平度垂直度。连接门架交叉支撑、水平连接杆应紧随门架安装立即设置，连接门架和配件锁臂、搭钩必需处于锁定状态。为确保门式支架整架纵向刚度，沿纵横向也部署水平加固杆、剪刀撑。水泄立平加固杆和剪刀撑必需和门式支架同时搭设并连接牢靠，以避免脚手呆在搭设过程中发生偏斜和倾倒。对水平加固杆、连接杆每个节点扣件，施工中全部必需用矩扳手进行检验，只有当力矩达成5KM:M时才能经过。交底单位广州市市政工程机械施工接收单位工区交底人接收人施工技术交底统计 5月5日编号： 2 工程名称西河坪田景观桥工程分部工程桥梁工程分项工程名称支架搭设交底内容： 3、满堂支架落架标准要求对称，方便使系按设计要求承受荷载，避免结构物在卸架过程中发生质量事故。门式支架拆除时应采取先搭后拆施工次序，组合钢架采取先上后下标准。施工时应从跨中向墩台对称完成拆架，同时注意箱梁横断面中轴线两边应同时进行，预防因单边操作对箱梁影响，而使横断面受力不均。落架过程中分片进行，在落架过程中立即对箱梁标高进行观察，进行数据汇总，掌握支架情况。交底单位广州市市政工程机械施工接收单位工区交底人接收人
