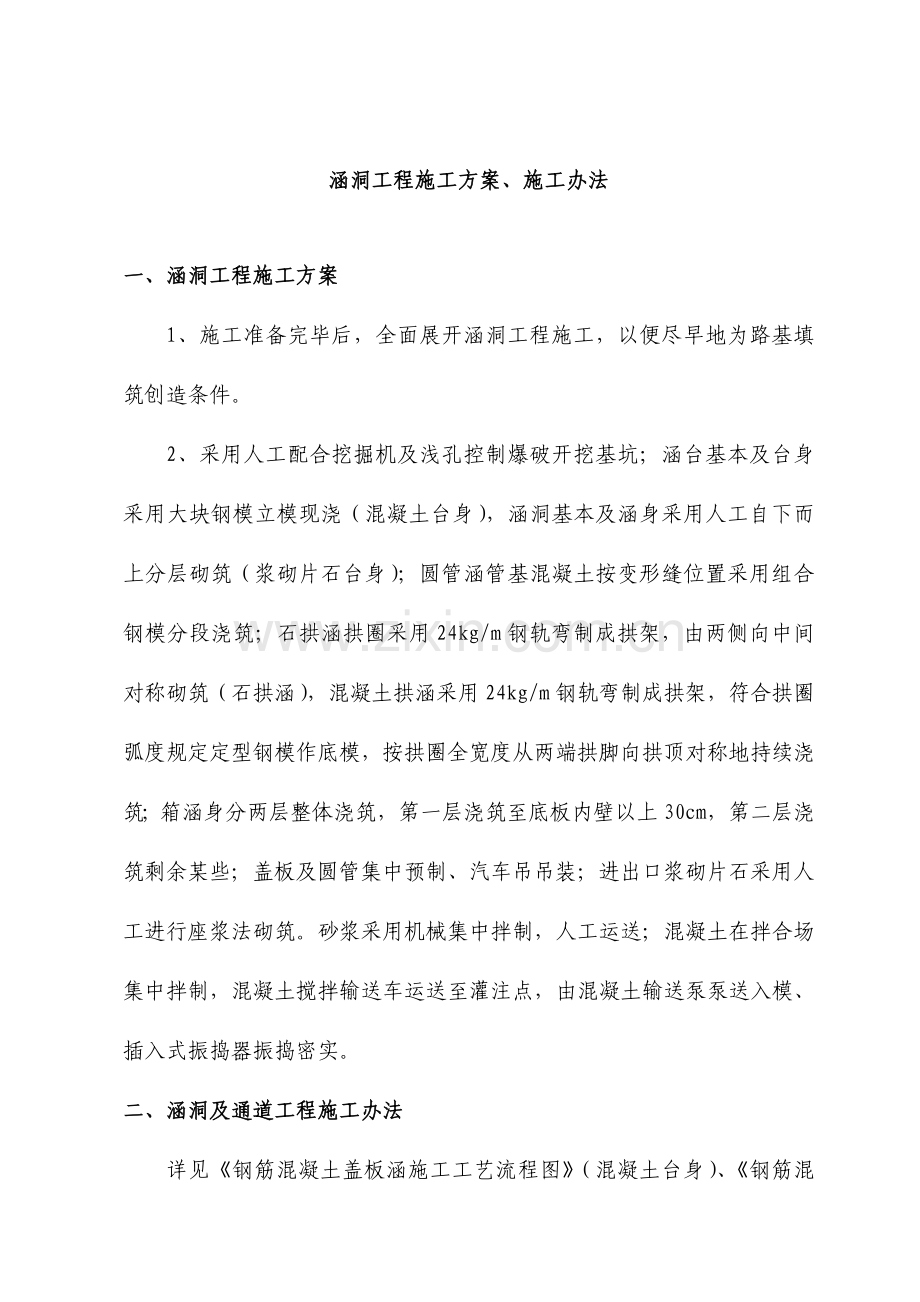

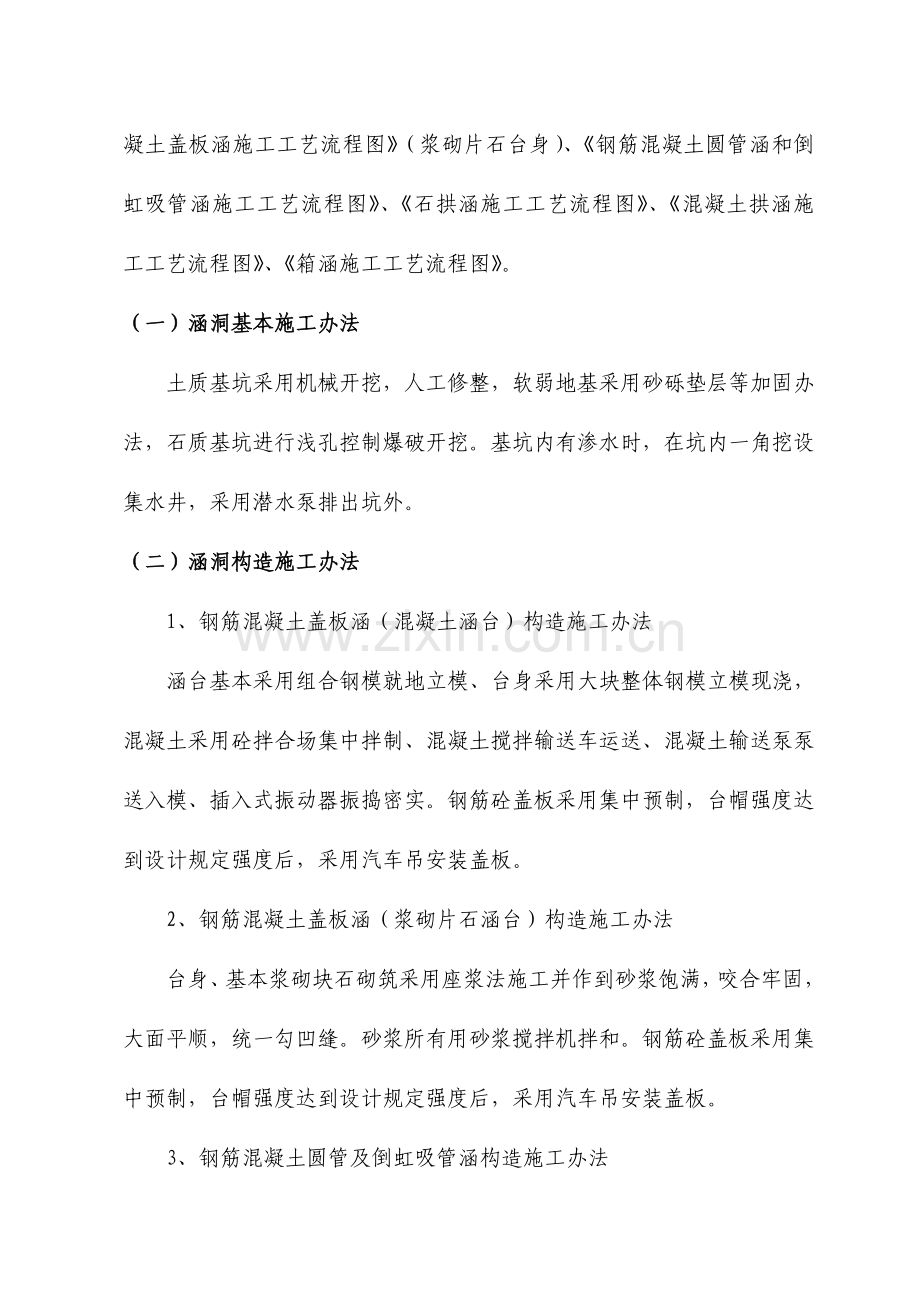

涵洞工程施工方案、施工办法一、涵洞工程施工方案 1、施工准备完毕后，全面展开涵洞工程施工，以便尽早地为路基填筑创造条件。 2、采用人工配合挖掘机及浅孔控制爆破开挖基坑；涵台基本及台身采用大块钢模立模现浇（混凝土台身），涵洞基本及涵身采用人工自下而上分层砌筑（浆砌片石台身）；圆管涵管基混凝土按变形缝位置采用组合钢模分段浇筑；石拱涵拱圈采用24kg/m钢轨弯制成拱架，由两侧向中间对称砌筑（石拱涵），混凝土拱涵采用24kg/m钢轨弯制成拱架，符合拱圈弧度规定定型钢模作底模，按拱圈全宽度从两端拱脚向拱顶对称地持续浇筑；箱涵身分两层整体浇筑，第一层浇筑至底板内壁以上30cm，第二层浇筑剩余某些；盖板及圆管集中预制、汽车吊吊装；进出口浆砌片石采用人工进行座浆法砌筑。砂浆采用机械集中拌制，人工运送；混凝土在拌合场集中拌制，混凝土搅拌输送车运送至灌注点，由混凝土输送泵泵送入模、插入式振捣器振捣密实。二、涵洞及通道工程施工办法详见《钢筋混凝土盖板涵施工工艺流程图》（混凝土台身）、《钢筋混凝土盖板涵施工工艺流程图》（浆砌片石台身）、《钢筋混凝土圆管涵和倒虹吸管涵施工工艺流程图》、《石拱涵施工工艺流程图》、《混凝土拱涵施工工艺流程图》、《箱涵施工工艺流程图》。（一）涵洞基本施工办法土质基坑采用机械开挖，人工修整，软弱地基采用砂砾垫层等加固办法，石质基坑进行浅孔控制爆破开挖。基坑内有渗水时，在坑内一角挖设集水井，采用潜水泵排出坑外。（二）涵洞构造施工办法 1、钢筋混凝土盖板涵（混凝土涵台）构造施工办法涵台基本采用组合钢模就地立模、台身采用大块整体钢模立模现浇，混凝土采用砼拌合场集中拌制、混凝土搅拌输送车运送、混凝土输送泵泵送入模、插入式振动器振捣密实。钢筋砼盖板采用集中预制，台帽强度达到设计规定强度后，采用汽车吊安装盖板。 2、钢筋混凝土盖板涵（浆砌片石涵台）构造施工办法台身、基本浆砌块石砌筑采用座浆法施工并作到砂浆饱满，咬合牢固，大面平顺，统一勾凹缝。砂浆所有用砂浆搅拌机拌和。钢筋砼盖板采用集中预制，台帽强度达到设计规定强度后，采用汽车吊安装盖板。 3、钢筋混凝土圆管及倒虹吸管涵构造施工办法管基混凝土采用组合钢模立模浇筑，一方面浇筑至管底标高位置，待圆管安装后在立模浇筑剩余某些。混凝土管节采用集中预制，载重汽车运到安装现场，人工配合汽车吊安装。 4、石拱涵构造施工办法基本及墙身砌筑浆砌体采用挤浆法自下而上分层砌筑，做到砂浆饱满，灰缝均匀。拱圈及护拱砌筑用24kg/m钢轨制作拱架，拱架上铺设厚度为5cm木板。先砌拱脚某些，做到纵向和横向保持对称和均匀砌筑，设立观测点随时观测拱圈变形状况。拱圈辐射缝做到垂直于拱轴切线方向，砌缝做到上大、下小、均匀，宽度1～2 cm。拱圈合拢在砂浆强度到70%时进行。在浆砌砂浆强度到达设计规定后拆除拱架。 5、混凝土拱涵构造施工办法涵身基本及墙身分次浇筑，并将基本顶面与墙身相接部位拉成毛面。用24kg/m钢轨制作拱架，底模采用定型钢模。混凝土拱圈浇筑由两侧向中间对称进行，以防支架失稳。 6、箱涵构造施工办法箱涵身依照变形缝位置分段现浇，每段分两层浇筑，即绑扎底板钢筋后立模浇筑砼至底板内壁以上30cm位置；然后搭设满堂脚手架，立涵身侧墙内侧模和顶板底模，绑扎钢筋后立涵身外侧模，内、外模加固后自下而上、对称、分层地浇筑砼至箱涵顶面标高，砼浇筑后采用草袋浇水养护，砼达到设计强度后方可拆模。（三）涵洞出入口施工办法出入口端墙在涵洞构造施工完毕后进行施工，采用从下到上、分层座浆砌筑浆砌片石，砂浆采用砂浆拌合机拌制，人工手推车运送。（四）涵背填筑施工办法涵洞完毕后，当涵洞砌体砂浆或混凝土强度达到设计强度后进行台背回填土。涵洞处路堤缺口填土采用设计规定填料，从涵洞洞身两侧不不大于2倍孔径范畴内，同步采用小型压实机具水平分层、对称地压实至设计规定密实度。钢筋混凝土盖板涵施工工艺流程图基本混凝土浇筑涵台混凝土浇筑圬工养护盖板吊装安砌出入口浆砌防水层施工回填土混凝土配比拟定盖板预制混凝土拌制混凝土运送养护石料选取与加工石料清洗与湿润砂浆配合比设计拌合机拌制砂浆砂浆运送基坑开挖基底换填测量放样基坑内挖设集水坑，采用潜水泵将基坑内积水抽排出基坑外。基底和坑壁采用人工修凿基底检查构造放样定位钢筋混凝土盖板涵施工工艺流程图基坑开挖基底换填测量放样基坑内挖设集水坑，采用潜水泵将基坑内积水抽排出基坑外。基底和坑壁采用人工修凿基底检查构造放样定位台基砌筑台身砌筑石料选取与加工石料清洗与湿润砂浆配合比设计拌合机拌制砂浆砂浆运送立模现浇台帽盖板吊装安砌出入口浆砌防水层施工回填土勾缝养护混凝土配合比设计混凝土拌制盖板预制养护石拱涵施工工艺流程图测量放线基坑开挖基坑修整基坑检查基本砌筑浆砌墙身拱圈砌筑出入口浆砌防水层施工回填土基坑防护与排水砂浆配合比拟定圬工养护支立排架拱架与立模砂石选料和进料护拱砌筑混凝土拱涵施工工艺流程图测量放线基坑开挖基坑修整基坑检查基本浇筑墙身混凝土浇筑拱圈浇筑出入口浆砌防水层施工回填土基坑防护与排水混凝土拌制、运送混凝土养护支立排架拱架与立模砂石选料和进料护拱浇筑钢筋混凝土圆管涵施工工艺流程图基坑防护与排水测量放线基坑修整基坑检查铺设砂垫层和现浇混凝土管座安装管节出入口浆砌防水层施工回填土合格砂浆配合比拟定立模管节预制汽车吊装不合格压水实验基坑开挖箱涵施工工艺流程图施工准备侧墙钢筋安装底板立模底板混凝土浇筑底板钢筋安装基坑修整基底检查基坑开挖施工放样合格拆模、拆卸支架养护混凝土浇筑满堂支架搭设并预压顶板底模安装侧墙立模钢筋安装不合格混凝土输送车运送混凝土集中拌制混凝土泵泵送入模墙背回填
