表5 关键分项工程施工工艺框图

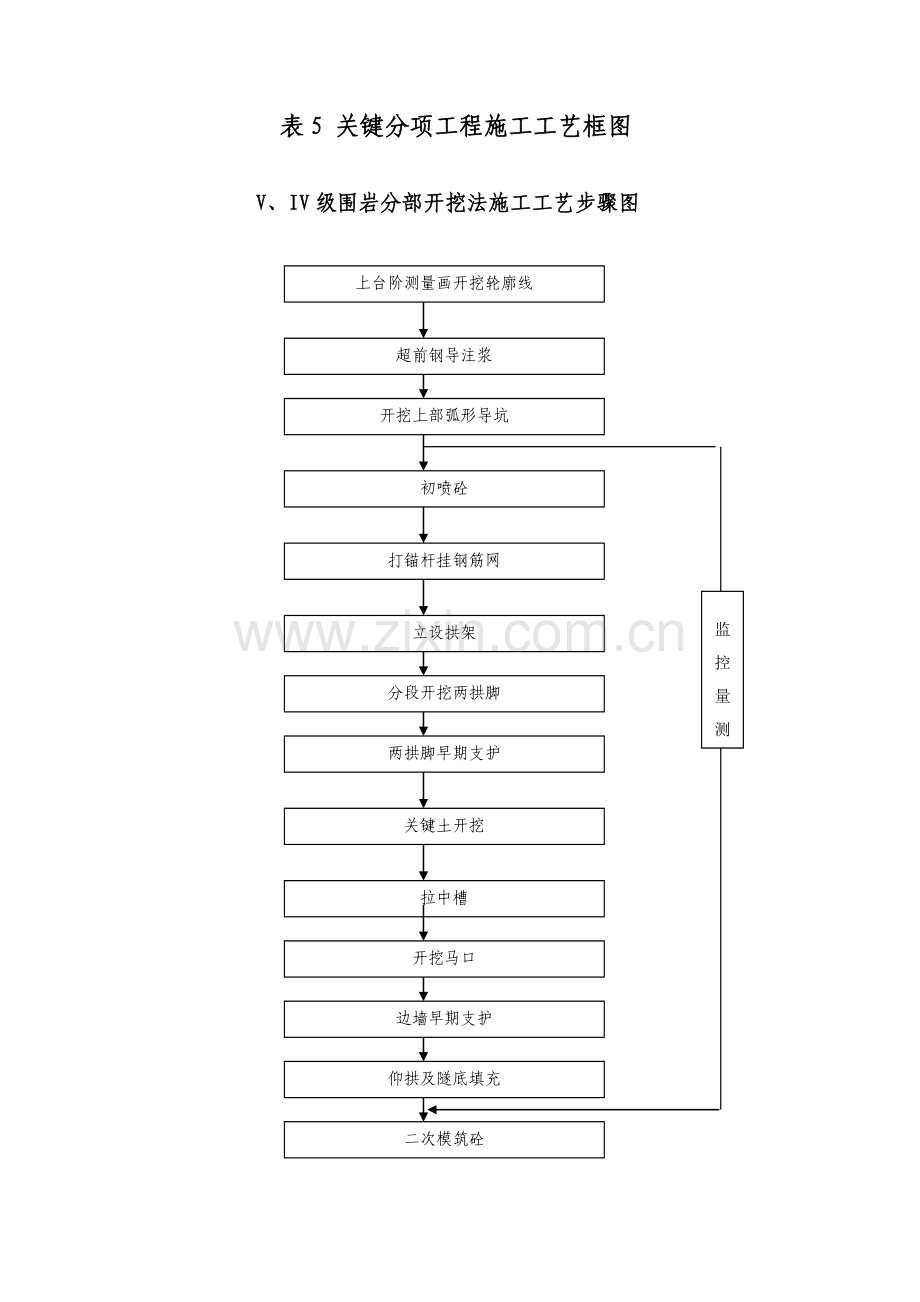

V、IV级围岩分部开挖法施工工艺步骤图
上台阶测量画开挖轮廓线
超前钢导注浆
开挖上部弧形导坑
初喷砼
打锚杆挂钢筋网
立设拱架
分段开挖两拱脚
两拱脚早期支护
关键土开挖
拉中槽
开挖马口
边墙早期支护
仰拱及隧底填充
二次模筑砼
监控量测

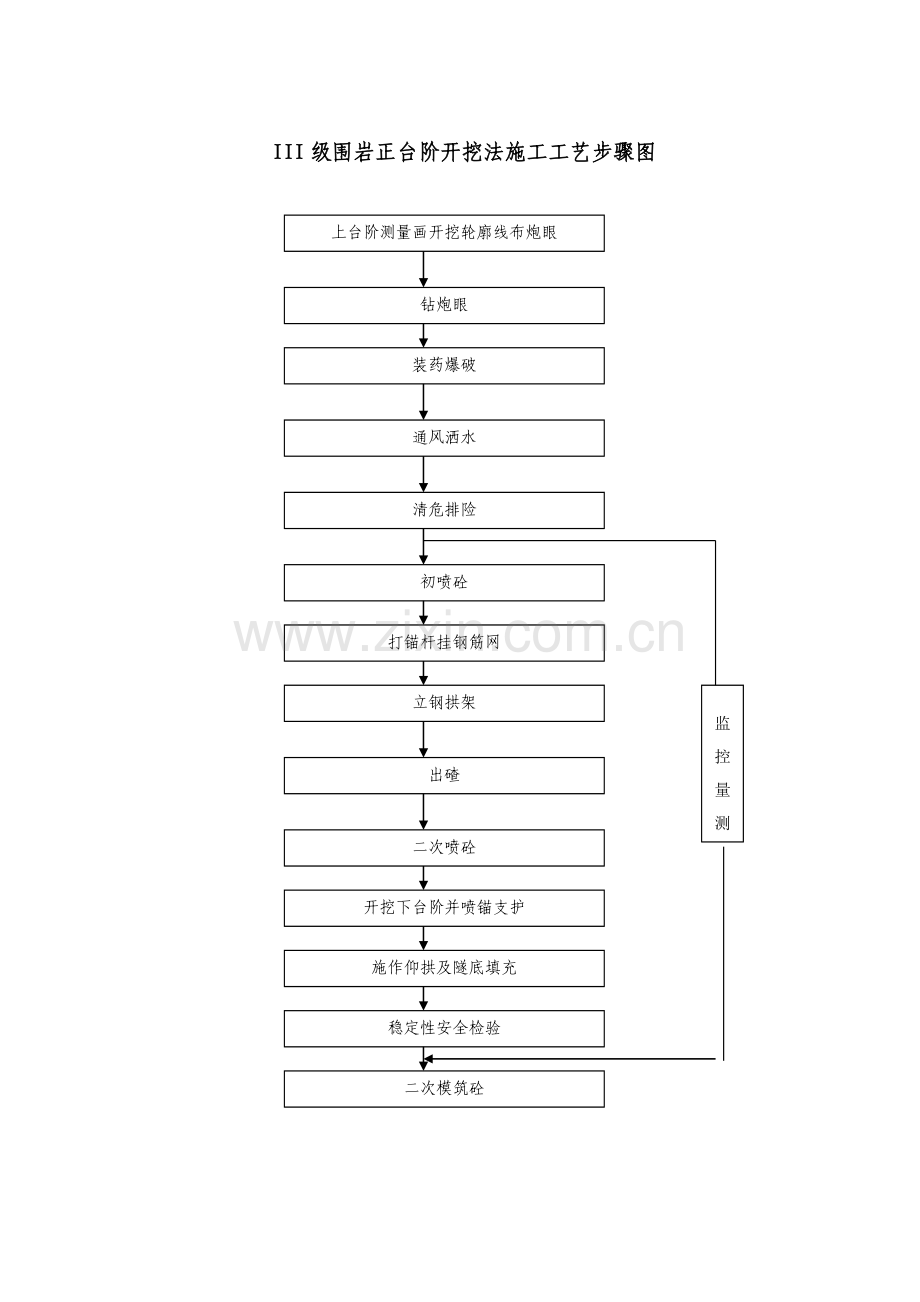

III级围岩正台阶开挖法施工工艺步骤图
上台阶测量画开挖轮廓线布炮眼
钻炮眼
装药爆破
通风洒水
清危排险
初喷砼
打锚杆挂钢筋网
立钢拱架
出碴
二次喷砼
开挖下台阶并喷锚支护
施作仰拱及隧底填充
稳定性安全检验
二次模筑砼
监控量测
超前注浆钢管施工工艺步骤图
开挖周围放样布孔
YT-28凿岩机钻机
清 孔
注 浆
隧道开挖
插入钢管
钢管加工
浆液准备
早期支护施工工艺步骤图
是
无
有
否
调整
改善
反馈、确定支护参数
围岩量测
喷混凝土到设计厚度
打超前小导管并焊接
是否符合标准
安装工字钢架
有
初喷混凝土
有没有质量问题
打锚杆挂钢筋网
超挖是否≥10cm
检验断面超欠挖
冲洗岩面
施工准备
处理欠挖
清理危石
施工准备
通风排烟
否
初喷混凝土3cm
防水板施工工艺框图
准备工作
钉挂无纺布
展铺防水板
焊接固定防水板
焊接防水板接缝
质量检验
进入下道工序
不合格
合格
补焊
1、台车就位
2、切除外露铁件头
3、砂浆找平
4、检验焊机、电烙铁、焊
塑枪
二次衬砌混凝土施工工艺步骤框图监控量测确定施作混凝土衬砌
台车移位
台车定位
施作止水带
涂脱模剂
灌注混凝土
台车脱模退出
养 护
施工准备
1、中线水平放样检验
2、铺设衬砌台车轨道
桥梁钻孔灌注桩施工工艺框图
造 浆
测量放样
平整场地
制作护筒
埋置钢护筒
桩位复查
清 孔
钻 孔
钻机就位
成孔检验CHA 验
泥浆池
泥浆沉淀池
循环池
准备清孔设备
输送混凝土
拼装检测导管
测量沉淀厚度
制作钢筋骨架
安放钢筋骨架
安装导管
终孔检验
灌注水下混凝土
拌制混凝土
拆除护筒
成 桩
检测交工
盖梁施工工艺框图
施工准备工作
墩位放样
场地平整，支架搭设
模板清理
安装底模
钢筋制作
绑扎钢筋
混凝土拌和
侧模、端模安装
试件制作
试件抗压合格
交工验收，申请计量
养生，拆模
混凝土运输
浇筑混凝土
后张法预应力T梁施工工艺框图
绑扎钢筋、安波纹管
成品出槽
封锚混凝土
砂浆试件制作
预留空压浆
张拉、锚固
预应力束制作
穿预应力束
脱 模
混凝土养生
浇侧墙及板顶混凝土
模 板 制 作
模 板 制 作
钢筋、波纹管加工
安 装 内 模
立 侧 模
台座准备、底模安装
浇底板混凝土
混凝土试件制作
混凝土试件制作
桥梁上部安装施工工艺框图（吊车）
施 工 准 备
测 量 放 样
设支座垫块及支座
运 梁
吊 装
平整场地
支设吊车
梁 体 就 位
浇筑铰缝混凝土
桥梁上部安装施工工艺框图（双导梁架设）
墩台顶放样
场地平整
铺设钢轨
拼装导梁
导梁前移
平车运梁
横梁下吊
起 吊
梁体下落
横移定位
起吊安放支座
落梁就位
第二片梁安装
第二孔梁安装
梁体接缝、桥面系施工
路基填筑施工工艺框图
层厚、平整度检测
填料试验
多种参数搜集
校对水准点、导线点
完工验收
路堤整修
压实度检测
碾压扎实
摊铺平整
分层填筑
试验路段
基底处理
清表及拆除
施工测量放样
合
格
不
合
格
