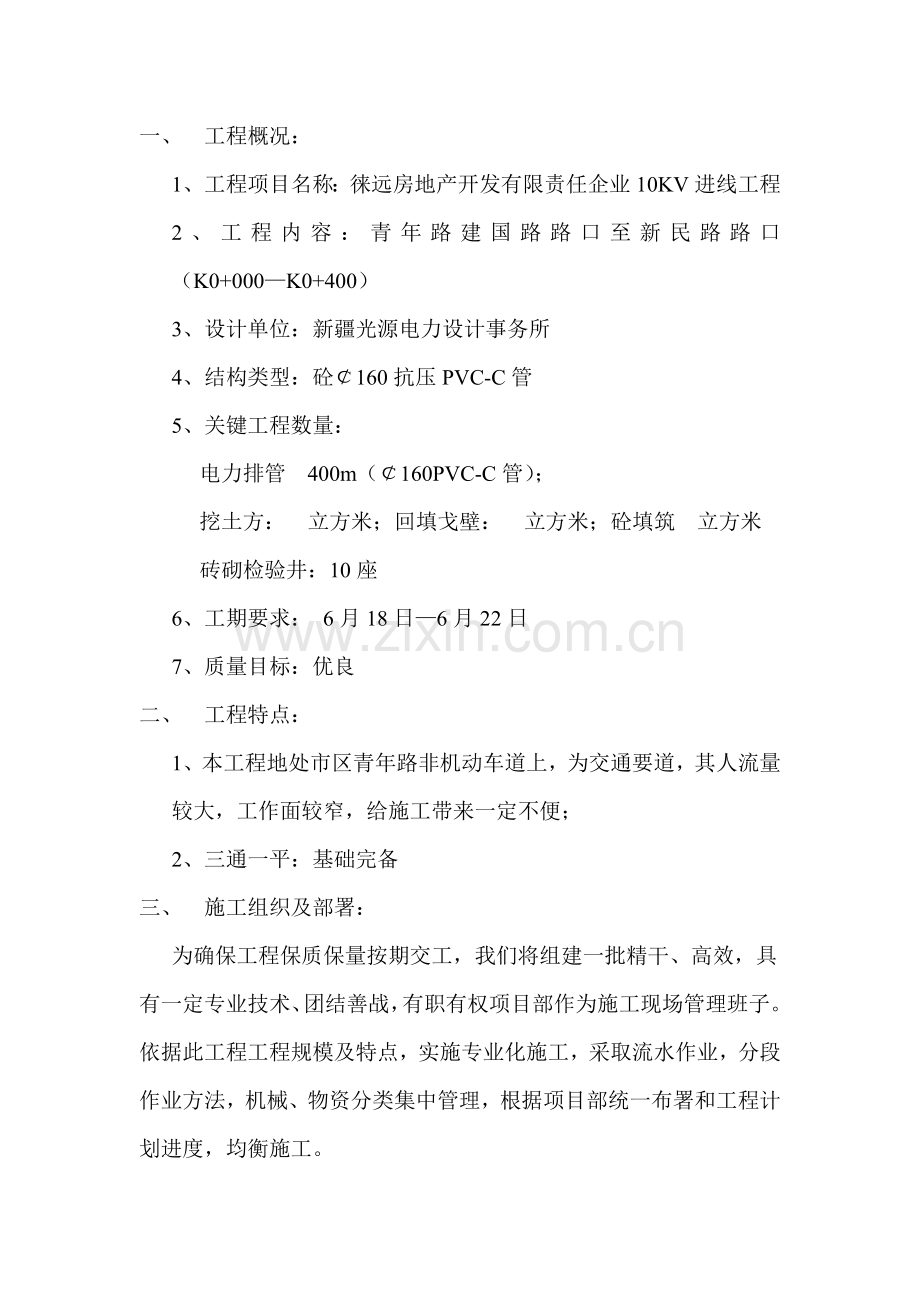

一、工程概况： 1、工程项目名称：徕远房地产开发有限责任企业10KV进线工程 2、工程内容：青年路建国路路口至新民路路口（K0+000—K0+400） 3、设计单位：新疆光源电力设计事务所 4、结构类型：砼￠160抗压PVC-C管 5、关键工程数量：电力排管 400m（￠160PVC-C管）；挖土方：立方米；回填戈壁：立方米；砼填筑立方米砖砌检验井：10座 6、工期要求： 6月18日—6月22日 7、质量目标：优良二、工程特点： 1、本工程地处市区青年路非机动车道上，为交通要道，其人流量较大，工作面较窄，给施工带来一定不便； 2、三通一平：基础完备三、施工组织及部署：为确保工程保质保量按期交工，我们将组建一批精干、高效，具有一定专业技术、团结善战，有职有权项目部作为施工现场管理班子。依据此工程工程规模及特点，实施专业化施工，采取流水作业，分段作业方法，机械、物资分类集中管理，根据项目部统一布署和工程计划进度，均衡施工。四、关键工程项目施工方案 1、临设及现场踏勘因原图无纵坡设计，故先对原地面高程进行测设，待沟槽开挖后测槽底高程方便核实土方量，施工队伍进场后进行文明施工宣传，现场设置文明施工及项目部组织结构等标牌，施工区域用围拦严密遮挡，严禁非相关人员进入施工区域，消除事故隐患。对周围居民区进行调查，到相关部门进行地下管网情况核实。将破坏地下设施危险降至最低。 2、沟槽开挖、井位开挖沟槽开挖采取人机配合，依据排管深度层数采取满槽灌砼方法，以求尽可能缩短工期，开挖后，不得扰动原状地基土不得有积水、杂物务必符合设计规范要求，如遇现场地下管线于排管高程相冲突，及地质情况较差路段，现场甲方及设计单位进行协商处理。 3、排管及检验井浇筑进行排管时，先对管材接口处进行打磨，使其光泽和顺铺筑10cm砼垫层，再排第一层管，保护层及间距控制采取预先焊好钢支架，铺一层砼排一层管依次进行，镀锌钢管套管及焊接尽可能放在沟槽上方进行，在井距较长需在槽下焊接时，预留好工作坑，以作工作人员操作，确保焊接质量，二、三、四层将接口处用垫起后进行焊接，砼浇筑时，务必振捣密实，预防蜂窝麻面现象出现。因检验井隶属配件较多，为砖砌检验井，支模扎筋养生所需工期较长，所以我们将把它作为重中之重来抓，钢筋下料及附件制作均另择场地进行，加工好后拉至现场绑扎，以尽可能避免影响交通，井身浇筑完成后，养生至达成设计要求，预防孔洞、漏筋现象发生，报监理工程师认可后，方可进行下道工序施工。钢筋、排管焊接、绑扎工艺步骤以下：钢现场踏勘、确定井位尺寸筋工确定钢筋尺寸艺流钢筋加工程图钢筋绑扎支模（1）钢筋绑扎：钢筋采购时必需附带齐全手续，由监理验收合格后方能进场，钢筋加工另择场地，井拉开挖后依据井室具体尺寸，结合施工图钢筋分布计算钢筋尺寸，每个井室钢筋分开加工，加工好一个拉到现场绑扎一个，以免造成混乱，加工剩下钢筋按规范许可焊接数量进行焊接，焊接部分不超出总钢筋量20%，先将底板钢筋绑好浇筑完成后在绑井壁钢筋，严格控制间距及钢筋尺寸、型号报监理验收合格后，方可进行模板支撑。（2）排管钢筋焊接：￠钢管焊接采取点焊，风壁必需打磨光滑、平顺，套管和￠管接口采取满焊，环焊缝不超出壁厚25%，先按焊件周长等距离合适点焊，点焊部位必需焊透，厚度小于壁厚2/3，每道焊缝一次焊完，根部焊透；中止焊接时火焰应缓慢离去，重新焊接前，应检验已焊部位是否有缺点，发觉缺点应铲除重焊。每层焊完后，应清除溶渣、飞溅物等并进行外观检验，发觉缺点应铲除重焊。管子对口处应垫置牢靠，避免焊接过程中产生错位变形，钢筋焊接时，搭接长度必需大于6.25D。 4、砼养生及隶属设施施工砼养生采取草帘覆盖，定时洒水方法进行，确保其达成设计强度报监理同意后方可回填，养生砼同时进行接地线，接地极及穿铁丝施工均按设计要求进行，焊接牢靠，全线贯通。 5、沟槽回填砼养生达成设计要求后，进行沟槽回填工作，天然戈壁每30cm分层用立式打夯机扎实，排管顶以上50cm戈壁密实度达成95%，其上60cm达成85%，以利于路面维护。一、工程概况： 1、工程项目名称：徕远房地产开发有限责任企业10KV进线工程 2、工程内容：青年路建国路路口至新民路路口（K0+000—K0+400） 3、设计单位：新疆光源电力设计事务所 4、结构类型：砼￠160抗压PVC-C管 5、关键工程数量：电力排管长400m（￠160PVC-C管）；挖土方：3360立方米；回填戈壁：2846立方米；砼填筑198立方米；砖砌检验井：10座 6、工期要求： 6月18日—6月22日 7、质量目标：优良二、工程特点： 1、本工程地处市区青年路非机动车道上，为交通要道，其人流量较大，工作面较窄，给施工带来一定不便； 2、三通一平：基础完备三、施工组织及部署：为确保工程保质保量按期交工，我们将组建一批精干、高效，具有一定专业技术、团结善战，有职有权项目部作为施工现场管理班子。依据此工程工程规模及特点，实施专业化施工，采取流水作业，分段作业方法，机械、物资分类集中管理，根据项目部统一布署和工程计划进度，均衡施工。四、关键工程项目施工方案 1、临设及现场踏勘因原图无纵坡设计，故先对原地面高程进行测设，待沟槽开挖后测槽底高程方便核实土方量，施工队伍进场后进行文明施工宣传，现场设置文明施工及项目部组织结构等标牌，施工区域用围拦严密遮挡，严禁非相关人员进入施工区域，消除事故隐患。对周围居民区进行调查，到相关部门进行地下管网情况核实。将破坏地下设施危险降至最低。 2、沟槽开挖、井位开挖沟槽开挖采取人机配合，依据排管深度层数采取满槽灌砼方法，以求尽可能缩短工期，开挖后，不得扰动原状地基土不得有积水、杂物务必符合设计规范要求，如遇现场地下管线于排管高程相冲突，及地质情况较差路段，现场甲方及设计单位进行协商处理。 3、排管及检验井砌筑进行排管时，先对管材接口处进行打磨，使其光泽和顺铺筑10cm砼垫层，再排第一层管，保护层及间距控制采取预先焊好钢支架，铺一层砼排一层管依次进行，套管及焊接尽可能放在沟槽上方进行，在井距较长需在槽下焊接时，预留好工作坑，以作工作人员操作，确保焊接质量，二、三、四层将接口处用垫起后进行焊接，砼浇筑时，务必振捣密实，预防蜂窝麻面现象出现。依据设计要求检验井井壁采取MU10砖砌；井盖板为双层防水盖板，基础采取C15砼；井内外壁抹1：2水泥砂浆20厚，加5%防水粉；井外壁防腐采取环样氧煤沥青漆三道，干膜厚度大于0.2mm。壁砌筑要求垂直，严禁砌体通缝，灰缝、灰面饱满，井口流槽平整顺接， 4、砼养生及隶属设施施工砼养生采取草帘覆盖，定时洒水方法进行，确保其达成设计强度报监理同意后方可回填，养生砼同时进行接地线，接地极及穿铁丝施工均按设计要求进行，焊接牢靠，全线贯通。 5、沟槽回填砼养生达成设计要求后，进行沟槽回填工作，天然戈壁每30cm分层用立式打夯机扎实，排管顶以上50cm戈壁密实度达成95%，其它各层均达成90%，以利于路面维护。安全技术交底安全交底时间、地点：时间：.6.18 地点：青年路电力排管K0+000—K0+400 参与人员：张云华、石景安、张翼、热比古丽交底内容： 1、基槽、井坑开挖时，必需有些人跟挖掘机，看好地下设施及过往行人、车辆。 2、基槽、井坑开挖后，要有醒目标志遮挡，如彩条布。人流量大地段要有便民桥。 3、路口开挖时，要在夜间人、车少时进行，各路口要有醒目标遮挡路牌及遮挡布，并有专员指挥交通。 4、井坑施工人员必需戴安全帽。 5、电焊工要尤其注意用电安全，必需在干燥、不漏电情况下施工，电线开口必需用绝缘布包好。 6、施工车辆要遵守交通规则，倒、行车时要注意行人及开挖后沟井。施工进度确保方法 “时间就是生命，工期就是效益和信益”，这是甲、乙方共识。为使电力排管工程能按协议按期完成，尽早发挥投资效益。关键采取以下方法： 1、指挥机构快速成立立即到位为加强本工程施工，我们将成立强有力现场指挥机构，对内指挥施工生产；对外负责工程推行及协调联络。 2、施工力量快速进点实施本工程施工队伍已选定，即可快速进点，进行施工准备。本工程拟选择机械设备将随同施工队伍快速抵达，确保工程按时开工。 3、施工准备抓早抓紧立即做好施工准备工作，认真复核图纸，编制实施性施工组织设计，落实重大施工方案，主动配合甲方及相关单位办理相关手续。主动疏通各方关系，取得有关部门支持，施工中碰到问题影响进度，将统筹安排，见缝插针，立即调整，确保总体工期。 4、施工组织不停优化立即编制实施工组织设计，落实施工方案，报监理工程师。依据施工情况改变，不停进行设计、优化，使工序衔接，劳动力组织、机具设备、工期安排等更趋合理和完善。 5、施工调度高效运转建立从经理到各施工人员调度指挥四通八达，全方面、立即掌握并快速、正确处理影响施工进度各种问题。对工程交叉和施工干扰应加强指挥财、机、物，确保工程连续性和均衡性。 6、实施短期网络计划控制依据项目全过程网络计划，编制分阶段和月度网络计划，立即发觉关键工序转化，确定阶段工作关键。 7、施工管理严明劳动纪律，对劳动力实施动态管理，优化组合，使作业专业化，正规化。 8、内部经济核实责任制。使责任和效益挂钩，个人利益和完成工作量挂钩，作到多劳多得，调动单位、个人主动性和发明性。 9、加强机械设备管理切实做到加强机械设备检修和维修工作，配齐维修人员，配足常见配件，确保机械正常运转，对关键工序要贮备一定备用机械。安全、文明施工环境保护方法（一）安全、文明施工关键方法为杜绝重大事故和人身伤亡事故发生，把通常事故降低到最低程度，确保施工顺利进展，特制订安全方法以下： 1、多种宣传工具，采取多个教育形式，使职员树立安全第一思想，不停强化安全员安全意识，建立安全保证体系，使安全管理制度化，教育常常化。 2、各级领导在下达生产任务时，必需同时下达安全技术方法。检验工作时，必需同时检验安全技术方法实施情况。总结工作时，必需同时检验安全技术方法实施情况，提出安全生产要求。把安全生产落实到施工全过程中去。 3、认真坚持实施定时安全教育，安全讲话，安全检验制度，设置安全监督岗，支持和发挥群众安全人员作用，对发觉事故隐患和危及到工程、人身安全事项，要立即处理，作出统计，限期更正，落实到人。 4、施工中每道工序必需向职员进行安全技术交底，对每道工序须进行安全设计和技术判定，合格后方可使用。 5、此工程，严格根据施工规范组织施工，运输车辆及施工机械要严加管理，常常检验制动和运转部分情况，预防意外事故发生。在运输繁忙道口，设安全监督岗，指挥行人和车辆，确保汽车运输及行人安全。 6、施工过程中，要设警示灯、警示牌，要有遮挡。 7、施工过程中，沿线悬挂口号及放置宣传牌。确保质量方法作为施工企业必需在全体职员中不停强化质量意识，实施全员质量管理，严格实施各项规章制度和切实可行生存和发展头等大事抓紧抓好。一、项目质量管理控制工程质量是从工程性能、使用年限、安全性、可靠性、经济性、艺术性等方面，来考评综合指标，它和工作质量是相存相依，质量好坏取决于工作质量，工作质量是排管质量确保和前提，它在生产过程中是一个极其复杂综合过程。轻易产生质量波动，作为质检工作者不仅要对国家和社会负责，还必需将质量控制贯穿于项目建设全过程每一个步骤，以此来提升项目施工全体人员质量意识，把施工项目标优劣，作为考评关键内容，只有些人人提升了质量意识，才能满足人民要求，才能符合要求达成一定质量标准。二、质量确保方法 1、质量目标所施工工程质量一次验收达成合格。 2、创优计划（1）项目经理和各项目队共同制订努力争取全段道路创优计划，制订目标，提出要求，明确任务，落到实处。（2）各项目队制订努力争取创优方法和分期实施计划，落实任务，找准关键，选定课题，成立QC小组，主动开展活动，努力争取全段工程质量优良。（3）各施工作业班组，要依据自己创优服务，拟一项目具体分项实施计划，责任到人，严格要求，全员确保，精益求精。 3、确保质量关键方法（1）强化质量意识，健全规章制度 A、在企业职员中树立“质量关系到千万家，搞好质量人人抓”观念，使其认识到质量工作好坏和企业、个人利益关系，把质量工作贯穿到施工全过程中，深入到企业每一个人，形成道道工序齐抓齐管，上下自律，使工程质量一直处于受控制状态。 B、严格根据技术规范和要求施工。 C、推行投标人以往行之有效《技术管理条例》和《分级技术负责制》，使基层单位技术工作规范化。 D、推行全方面质量管理，实施项目分解及目标管理，对重大技术问题组织QC小组攻关，科学知道施工，主动推广新技术、新工艺、新材料，为创质量全优目标共同努力。 E、坚持质量挂牌，质量讲评，质量双检，质量事故分析等行之有效质量管理制度。 F、严格实施施工前技术交底制度，对作业人员坚持进行定时质量教育和考评。 G、项目经理部建立严格质量检验机构，全力支持和充足发挥质检机构和人员作用。（2）严把关键材料采购、进场、使用检验关 A、进入工地关键材料要严格按国家相关标准及规范要求，从信誉好厂家进货。全部进场材料必需有出厂合格证和必需检验、化简单据，不然，不得进入施工现场使用。 B、进场材料应按要求作相关试验，各项指标必需符合要求及国家标准检验标准后方可使用。（3）强化施工管理，确保工程质量关键材料用量计划表序号材料名称单位数量计划进场日期 1 ￠160PVC-C管米月日 2 ￠180套管米月日 3 ￠90PVC管米月日 4 C15砼立方米月日 5 C30砼立方米月日 6 井室附件个月日 7 接地极、接地线米月日 8 砖块月日 9 10 11 12 13 14 15 16 劳动力需用量计划表序号工序名称最高需用人数需用日期 1 沟槽开挖 10 6月18日—6月21日 2 砼垫层 10 6月18日—6月21日 3 砼排管 12 6月18日—6月21日 4 接地极、接地线 6 6月19日—6月21日 5 井室底板浇筑 6 6月19日—6月21日 6 砖砌检验井 12 6月19日—6月22日 7 吊装盖板 5 6月19日—6月22日 8 管沟回填 15 6月19日—6月22日 9 10 11 12 13 14 15 机具进出场计划序号机具名称型号单位数量进出场日期 1 挖掘机 ROBER 台 2 6月18日—6月22日 2 5T自卸车康明斯辆 5 6月18日—6月22日 3 8T自卸车 ZZ3242 辆 6 6月18日—6月22日 4 随车吊解放辆 1 6月18日—6月22日 5 立式打夯机威克600 台 2 6月18日—6月22日 6 振动泵台 2 6月18日—6月22日 7 8 9 10 11 12 13 14 15 16
