水立方临电施工组织设计

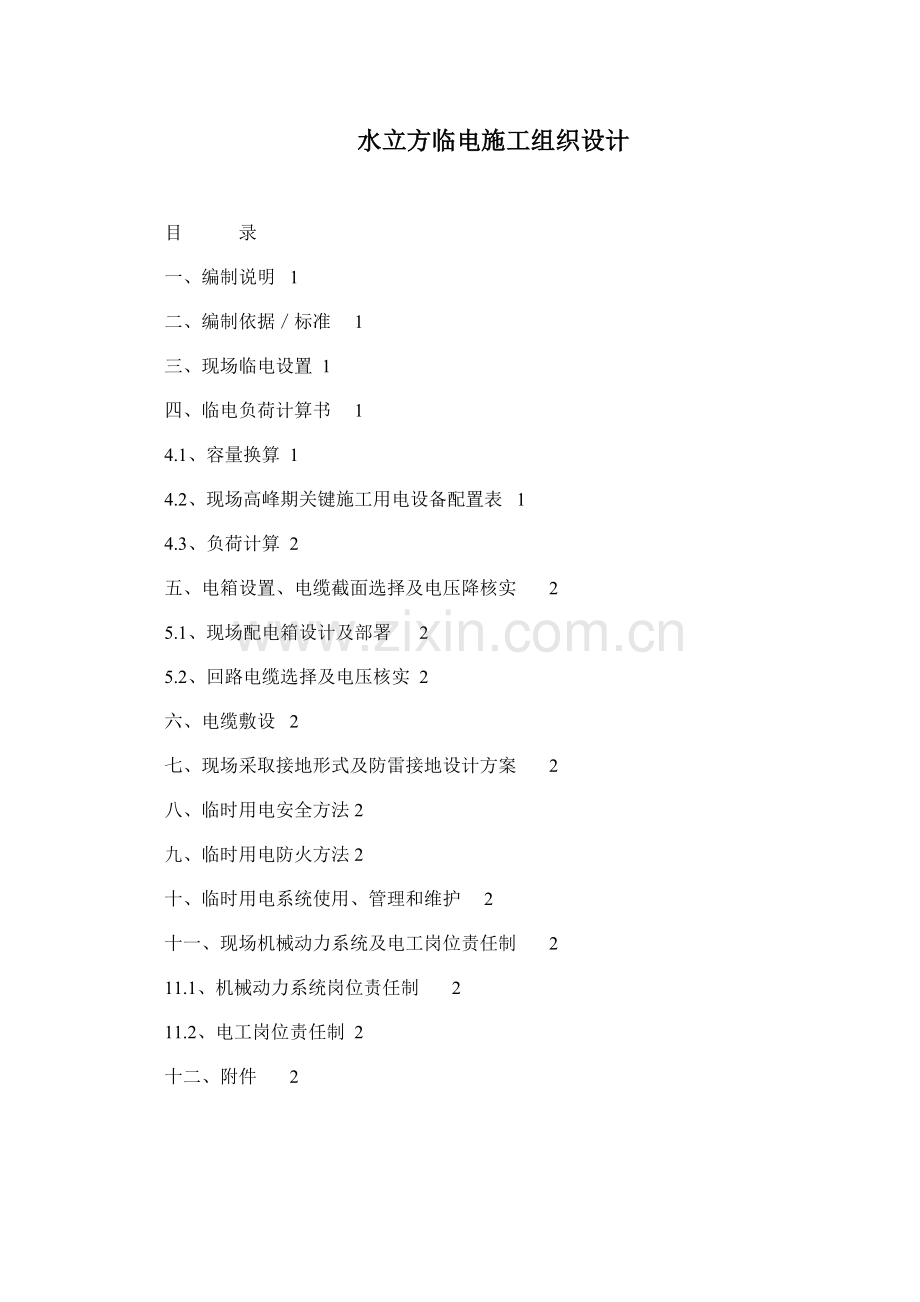

目　　　录
一、编制说明 1
二、编制依据／标准 1
三、现场临电设置 1
四、临电负荷计算书 1
4.1、容量换算 1
4.2、现场高峰期关键施工用电设备配置表 1
4.3、负荷计算 2
五、电箱设置、电缆截面选择及电压降核实 2
5.1、现场配电箱设计及部署 2
5.2、回路电缆选择及电压核实 2
六、电缆敷设 2
七、现场采取接地形式及防雷接地设计方案 2
八、临时用电安全方法 2
九、临时用电防火方法 2
十、临时用电系统使用、管理和维护 2
十一、现场机械动力系统及电工岗位责任制 2
11.1、机械动力系统岗位责任制 2
11.2、电工岗位责任制 2
十二、附件 2

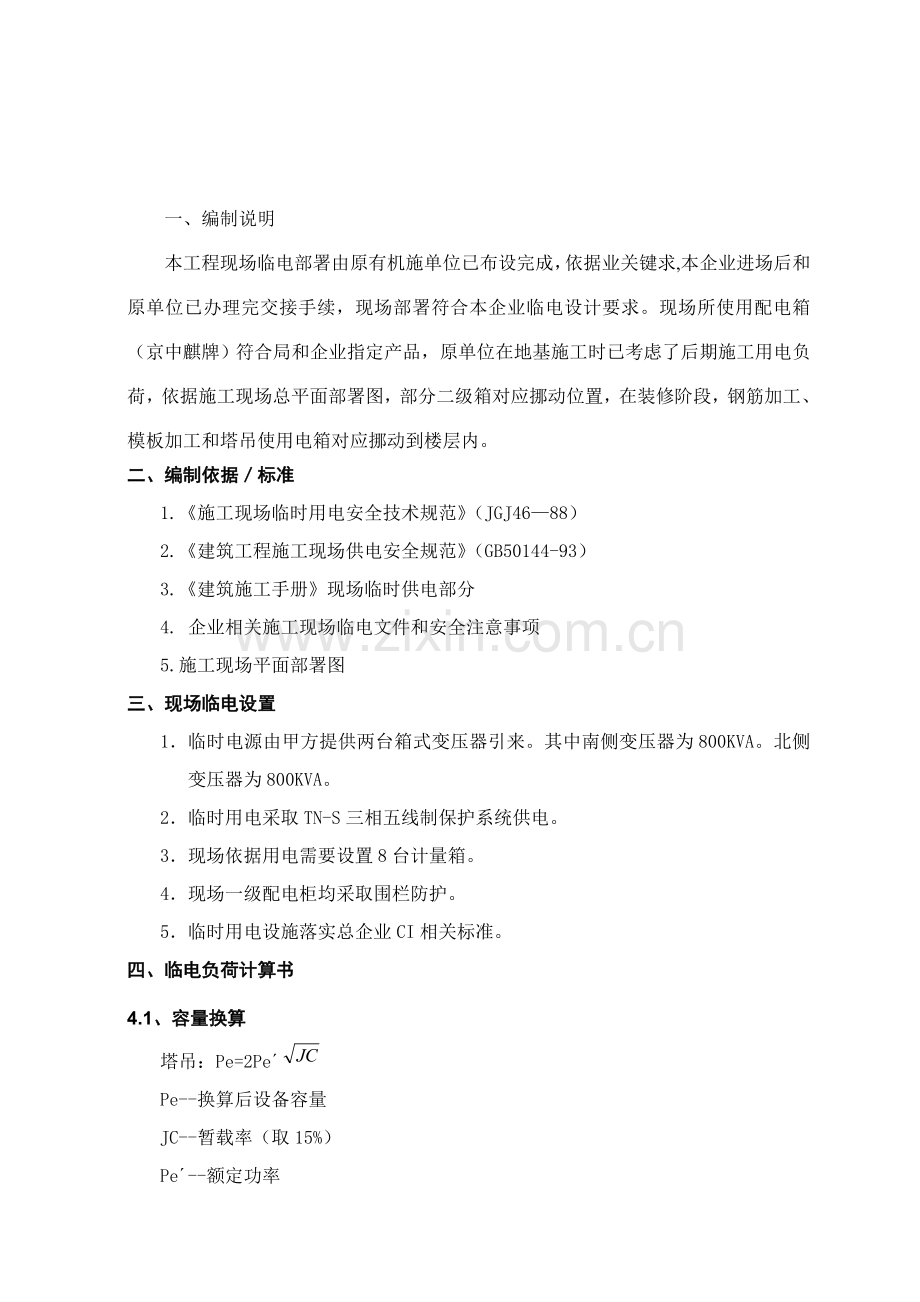

一、编制说明
本工程现场临电部署由原有机施单位已布设完成，依据业关键求,本企业进场后和原单位已办理完交接手续，现场部署符合本企业临电设计要求。现场所使用配电箱（京中麒牌）符合局和企业指定产品，原单位在地基施工时已考虑了后期施工用电负荷，依据施工现场总平面部署图，部分二级箱对应挪动位置，在装修阶段，钢筋加工、模板加工和塔吊使用电箱对应挪动到楼层内。
二、编制依据／标准
1.《施工现场临时用电安全技术规范》（JGJ46—88）
2.《建筑工程施工现场供电安全规范》（GB50144-93）
3.《建筑施工手册》现场临时供电部分
4. 企业相关施工现场临电文件和安全注意事项
5.施工现场平面部署图
三、现场临电设置
1． 临时电源由甲方提供两台箱式变压器引来。其中南侧变压器为800KVA。北侧变压器为800KVA。
2． 临时用电采取TN-S三相五线制保护系统供电。
3． 现场依据用电需要设置8台计量箱。
4． 现场一级配电柜均采取围栏防护。
5． 临时用电设施落实总企业CI相关标准。
四、临电负荷计算书
4.1、容量换算
塔吊：Pe=2Pe´
Pe--换算后设备容量
JC--暂载率（取15%）
Pe´--额定功率
电焊机：Pe= Pe´*cosφe （交流）JC = 50%，COSφ = 0.45
4.2、现场高峰期关键施工用电设备配置表
用电高峰出现在结构施工阶段，高峰期关键用电情况以下：
序号
设备名称
型号
单位
数量
换算后
单台功率（kw）
换算后总功率Pj(kw)
1
塔吊
H3/36B
台
1
90
90
2
塔吊
BPR-GT491
台
1
160
160
3
塔吊
K30/21B
台
1
90
90
4
塔吊
256HC
台
1
90
90
5
塔吊
ST5015
台
1
70
70
6
龙门架

台
2
20
40
7
砂浆搅拌机
JS-500
台
6
15
90
8
电焊机

台
22
18
396
9
振捣棒

根
32
1.5
48
10
平板式振捣器

个
8
4
32
11
钢筋加工机械

套
10
18
180
12
木工加工机械

套
8
15
120
13
钢结构加工机械

套
6
8
48
14
蛙式打夯机

台
10
4
40
15
空压机

台
4
7.5
30
16
水泵

台
110
2.2
242
17
现场照明

项
1
60
60
18
办公用电

项
1
150
150

4.3、负荷计算
（1）现场用电量计算公式
Pj = Kx∑Pe KX是需要系数
Qj = Pj tgφ 考虑用电最大负荷不会同时出现而引入同期系数Kp、KQ
Pj总 = Kp∑Pj （Kp取0.8-0.9）
Qj总 = KQ∑Q j （KQ取0.8-0.9）
Sj总 =
（2）总动力负荷计算
1）塔吊、龙门架：取KX=0.7 cosj=0.7 tgj=1.02
Pj=0.7*（3*90+160+70+2*20）=378KW
Qj= Pj* tgj=378*1.02=386KVA
5）移动式机械（振捣棒）：取KX=0.1 cosj=0.45 tgj=1.984
Pj=0.1*（32*1.5+8*4）=8KW
Qj= Pj* tgj=1.984*8=16KVA
6）钢筋加工设备、木工加工设备、钢结构加工设备：取KX=0.5 cosj=0.6 tgj=1.33
Pj=0.5*（10*18+8*15+6*8）=184KW
Qj= Pj* tgj=204*1.33=245KVA
7）室外照明（现场照明等施工用电）：取KX=1 cosj=1 tgj=0
Pj=60KW
8）室内照明（办公室及生活用电）：取KX=0.8 cosj=1 tgj=0
Pj=0.8*150=120KW
总计算负荷：取同时系数K=0.8
P=0.8*（378+140+232+49+8+184+60+120）=937KW
Q=0.8*（386+242+237+50+16+245）=941KVAR
（3）施工现场总负荷计算
Sj总 = =1328KVA
考虑变压器经济运行容量，实际选择变压器容量应比计算容量增加（20—30）%为宜。所以需要电源容量为
S实=1328×120% =1593KVA
经复核现场临时变配电容量能够满足施工需要。
五、电箱设置、电缆截面选择及电压降核实
5.1、现场配电箱设计及部署
依据现场实际情况及供电安全要求,现场配电箱位置和电缆敷设见平面部署示意图及配电系统图。具体部署仅根据已知设备功率及施工平面计算，现场可依据实际设备部署及功率进行调整，各楼层在装修阶段需每层在楼梯间等处增加配电箱。
现场配电箱均作防砸压防雨雪之安全防护。
各用电点均使用三级箱从二级箱取电。
在正负零以下进行施工时，因为现场情况比较复杂，要求对全部电缆采取穿钢管等临时保护方法。项目应结合现场实际情况制订切实可行之保护方案。
5.2、回路电缆选择及电压核实
(1)、电缆截面选择：
I=k k1 P/Ucosjh
I:回路电流（A）
k:安全系数（通常为1.05-1.1）
U：三相电压380V
1）、塔吊回路计算：
1#、3#、4#塔吊：
I =k k1 P/Ucosjh=1.05×90×1000/（×380×0.8）=179A
经过计算并查表，塔吊回路电缆选择YJV22 3×70+2×35
2#塔吊：
I =k k1 P/Ucosjh=1.05×160×1000/（×380×0.8）=319A
经过计算并查表，塔吊回路电缆选择YJV22 3×150+2×70
5#塔吊：
I =k k1 P/Ucosjh=1.05×70×1000/（×380×0.8）=140A
经过计算并查表，塔吊回路电缆选择YJV22 3×50+2×25
2）、计量箱1-1回路计算：
机具名称
数量（台）
累计功率（KW）
塔吊
1
90
电焊机
8
144
震捣棒
12
24
龙门架
1
20
现场照明
1
20
水泵
30
66
其它
1
10
累计

374
I =kk1P/Ucosjh=1.05×0.5×356×1000/（×380×0.8）=372A
经过计算并查表，现场已经有VV22 3×185+2×95电缆能够满足要求。
3)、计量箱1-2回路计算：
机具名称
数量（台）
累计功率（KW）
塔吊
1
70
电焊机
3
54
震捣棒
8
16
现场照明
1
10
水泵
25
55
钢筋木工加工设备
12
174
其它
1
10
累计

389
I =kk1P/Ucosjh=1.05×0.5×389×1000/（×380×0.8）=387A
经过计算并查表，现场已经有VV22 3×185+2×95电缆能够满足要求。
4）、计量箱1-3回路计算：
现场照明
1
10
水泵
25
55
钢筋木工加工设备
2
29
其它
1
10
累计

392
I =kk1P/Ucosjh=1.05×0.5×392×1000/（×380×0.8）=389A
经过计算并查表，现场已经有VV22 3×185+2×95电缆能够满足要求。
8）、计量箱2-3回路计算：

机具名称
数量（台）
累计功率（KW）
照明
1
20
钢筋木工加工设备
4
58
其它
1
30
累计

108
I =kk1P/Ucosjh=1.05×0.6×108×1000/（×380×0.8）=130A
经过计算并查表，选择VV22 3×50+2×25电缆。
9）、计量箱2-4回路计算：
机具名称
数量（台）
累计功率（KW）
钢筋木工加工设备
6
87
其它
1
30
累计

117
I =kk1P/Ucosjh=1.05×0.6×117×1000/（×380×0.8）=140A
经过计算并查表，选择VV22 3×50+2×25电缆。
10）、二级箱回路
二级箱进线依据一级箱出线空气开关选择电缆，具体见下表
开关规格
电缆型号
250A
VV22 3×95+2×50
200A
VV22 3×70+2×35
100A
VV22 3×25+2×16
11）、电缆电压降核实：
ε=P*L/C*S
ε:电压降；规范许可电压降为5%
P:回路总功率kW
L:回路电缆长度m
C:材料系数，铜芯电缆C=77
S:电缆截面mm2
经核实全部电缆电压降符合要求。
六、电缆敷设
现场电缆采取埋地敷设。
电缆沿电缆沟埋地敷设，深度70cm，电缆埋设时用沙土回填，上盖红砖抹砂浆。电缆过路必需穿钢管。电缆敷设完成后，应做电缆标桩，标明走向。
全部用电单位使用三级箱自二级箱取电。
固定式电箱下底和地面垂直距离应大于1.3ｍ-1.5ｍ。
七、现场采取接地形式及防雷接地设计方案
通常各配电箱、电机、机械设备等全部不带电金属外壳均应作可靠接地，接地电阻小于10Ω，如达不到要求，可由现场加接地极或加降阻剂等。接地应和现场配电室接地系统可靠连接。接地装置做法参见华北标或国家标准。
施工现场内塔吊安装防雷装置。加装避雷针，针长为1~2米。同时加装避雷针机械设备所用动力控制、照明、信号、通信等线路应采取钢管敷设。并将钢管和该机械设备金属结构体作电气连接。接地电阻不得大于30Ω。
塔吊回路，在专用箱设置反复接地，接地电阻小于4W。接地体可采取50*50*5长度2.5m镀锌角钢，间隔5m打入地下。接地线采取40*4镀锌角钢和接地体焊接，确保接地体和PE线端子做良好电气连接。
八、临时用电安全方法
1、从事电器作业人员必需持有效证件上岗，并穿戴好防护用具。
2、认真实施电业操作规程，所从事工作应和技术水平相符合。
3、现场使用配电箱、电缆、漏电开关、橡套线等关键护品必需使用企业定点厂家产品，严禁使用非指定厂家产品。
4、定时对线路、电箱及电气设备进行检测，并认真填写检测纪录。
5、对现场提醒性有电标志，应立即维护，保持有良好警示作用。
6、照明灯具使用及安装必需符合规范要求，必需确保绝对高度。
7、多种电线、电缆严禁直接绑架在钢构件、钢管架上。
九、临时用电防火方法
1、落实实施“预防为主，防消结合”方针，认真实施北京市要求及对应法规制度。
2、施工现场用电线路、用电设施使用安装必需符合安全操作规程，严禁任意拉接电线。
3、电气导线应和热源保持安全距离，全部用电设备必需装设防过载、短路装置。
9、冬季施工使用电热器，必需有安全防火方法。
10、电气线路不应超负荷，接头处应牢靠而且绝缘良好。
11、电焊机地线不准接在建筑物、机器设备、多种管道、金属架上，必需设置专用地线，不得借路。
十、临时用电系统使用、管理和维护
1、因现场电量比较担心，办公用电要做到离创办公室时关闭全部用电设备；施工现场加强用电检验，合理安排施工工序，尽可能避免钢筋及木工加工机械和钢结构加工机械大批量同时使用。
2、塔吊（外用电梯）专用箱不采取TN-S系统，必需从配电室单独引线，采取接地保护。
3、消防泵电源电缆必需从现场配电总开关上口接出，不得接在下口。
4、非安全电压线路须穿墙体预留洞进入楼层。
5、楼层照明灯具高度必需大于1.9m。
6、楼层配电箱必需安放在干燥通风部位。
7、工地全部配电箱全部要标明箱名称、所控制各线路称谓、编号、用途等。
8、配电箱及开关箱周围应有两人同时工作足够空间和通道，不要在箱旁堆放建筑材料和杂草、杂物。
9、为了在发生火灾等紧急情况时能确保现场照明不中止，配电箱内动力开关和照明开关必需分开使用。
10、关箱应由分配电箱配电。注意开关箱内用电设备不可一闸多用，每台设备应有各自开关箱，严禁一个开关电器控制两台以上用电设备（含插座），以确保安全。
11、关箱内开关电器额定值和动作整定值应和用电设备相匹配。
12、潮湿场所照明必需使用安全电压。
13、坚持电气专业人员持证上岗，非电气专业人员不准进行任何电气部件更换或维修。
十一、现场机械动力系统及电工岗位责任制
11.1、机械动力系统岗位责任制
(1)、对机电起重设备安全进行负责，并认真落实实施安全操作规程和施工组织设计。
(2)、对全部机械设备要有出厂合格证书及完整技术资料，使用前要制订出安全操作规程。
(3)、对机电起重设备操作人员进行定时培训考评并签发作业合格证，要求持证上岗。
(4)、负责现场机械设备验收工作，验收合格后，方可交付工人使用。
(5)、对违章作业人员进行监督处理，落实隐患整改。发生事故和险情要主动参与抢救、排险，尽最大能力预防事故和险情扩大。并参与事故调查，分析，搞清原因，明确责任。
11.2、电工岗位责任制
(1)、认真学习，严格实施安全用电技术操作规程、制度、要求和决定。
(2)、熟悉临时用电施工组织设计（含变更设计），并严格落实实施。
(3)、在主管责任师指导下，做好进场电气设备、用电设备验收并做好统计。
(4)、在主管责任师指导下，完成电气设备测试、调试，并做好统计。
(5)、标注干线路走向标志，并坚持定时巡查，保持完整。
十二、附件
附临电平面部署图、现场临电系统图。
