吊顶轻钢龙骨石膏板综合标准施工专业方案.doc

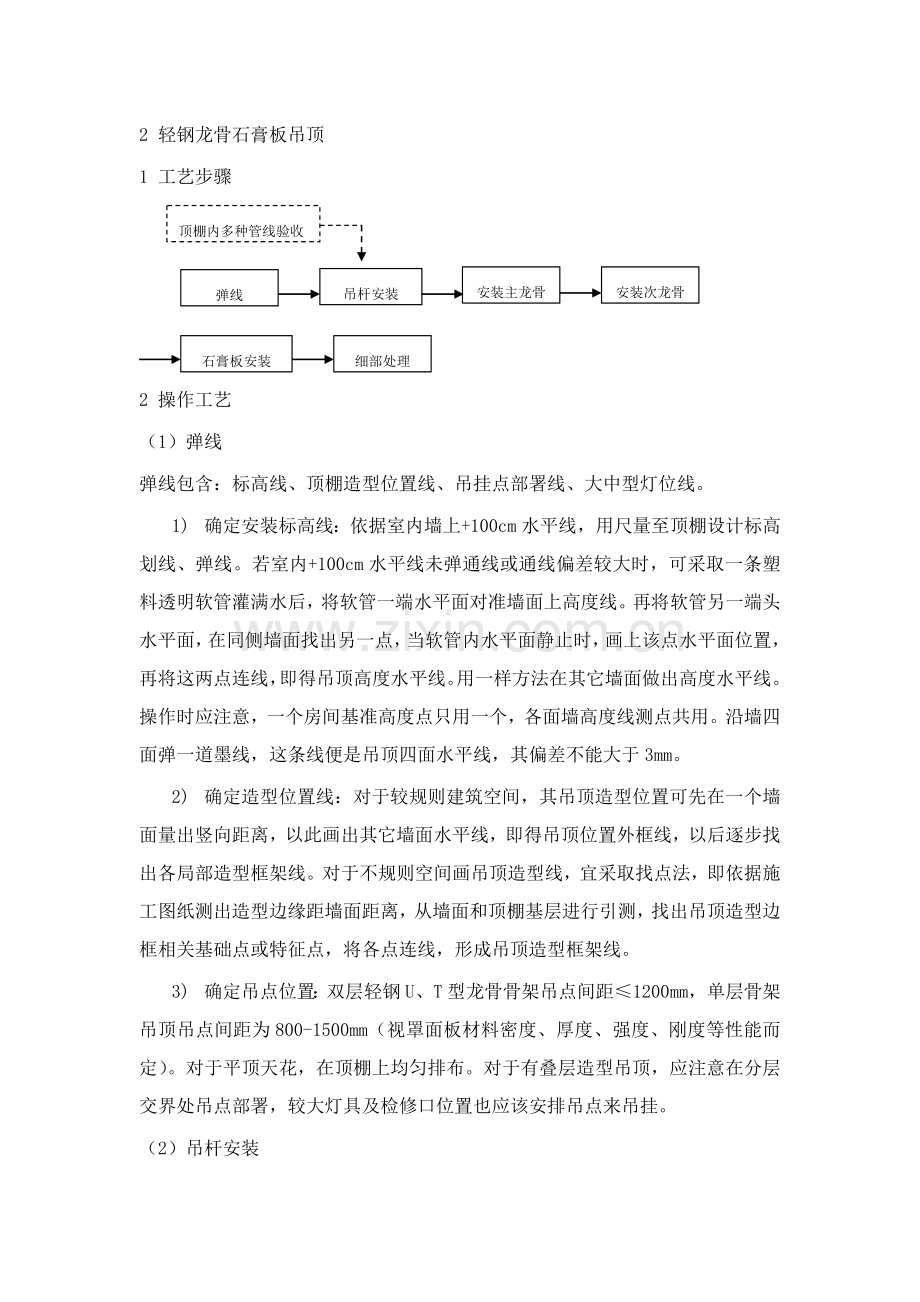

2 轻钢龙骨石膏板吊顶1 工艺步骤顶棚内多种管线验收安装次龙骨确定安装主龙骨吊杆安装弹线细部处理石膏板安装2 操作工艺（1）弹线弹线包含：标高线、顶棚造型位置线、吊挂点部署线、大中型灯位线。1) 确定安装标高线：依据室内墙上+100cm水平线，用尺量至顶棚设计标高划线、弹线。若室内+100cm水平线未弹通线或通线偏差较大时，可采取一条塑料透明软管灌满水后，将软管一端水平面对准墙面上高度线。再将软管另一端头水平面，在同侧墙面找出另一点，当软管内水平面静止时，画上该点水平面位置，再将这两点连线，即得吊顶高度水平线。用一样方法在其它墙面做出高度水平线。操作时应注意，一个房间基准高度点只用一个，各面墙高度线测点共用。沿墙四面弹一道墨线，这条线便是吊顶四面水平线，其偏差不能大于3mm。2) 确定造型位置线：对于较规则建筑空间，其吊顶造型位置可先在一个墙面量出竖向距离，以此画出其它墙面水平线，即得吊顶位置外框线，以后逐步找出各局部造型框架线。对于不规则空间画吊顶造型线，宜采取找点法，即依据施工图纸测出造型边缘距墙面距离，从墙面和顶棚基层进行引测，找出吊顶造型边框相关基础点或特征点，将各点连线，形成吊顶造型框架线。3) 确定吊点位置：双层轻钢U、T型龙骨骨架吊点间距1200mm，单层骨架吊顶吊点间距为800-1500mm（视罩面板材料密度、厚度、强度、刚度等性能而定）。对于平顶天花，在顶棚上均匀排布。对于有叠层造型吊顶，应注意在分层交界处吊点部署，较大灯具及检修口位置也应该安排吊点来吊挂。（2）吊杆安装1）吊杆紧固件或吊杆和楼面板或屋面板结构连接固定有以下四种常见方法：a) 用M8或M10膨胀螺栓将253或303角钢固定在楼板底面上。注意钻孔深度应60mm，打孔直径略大于螺栓直径2-3mm。b) 用5以上射钉将角钢或钢板等固定在楼板底面上。c) 浇捣混凝土楼板时，在楼板底面（吊点位置）预埋铁件，可采取1501506钢板焊接48锚爪，锚爪在板内锚固长度大于200mm。d) 采取短筋法在现浇板浇筑时或预制板灌缝时预埋6、8或10短钢筋，要求外露部分（露出板底）大于150mm。对于上面所述（1）、（2）两种方法不宜上人吊顶。2）吊杆和主龙骨连接和吊杆和上部紧固件连接图1和图2图1 上人吊顶吊点紧固方法及悬吊结构节点（3）安装主龙骨1）依据吊杆在主龙骨长度方向上间距在主龙骨上安装吊挂件。2）将主龙骨和吊杆经过垂直吊挂件连接。上人吊顶悬挂，用一个吊环将龙骨箍住，用钳夹紧，既要挂住龙骨，同时也要阻止龙骨摆动。不上人吊顶悬挂，用一个专用吊挂件卡在龙骨槽中，使之达成悬挂目标。轻钢大龙骨通常选择连接件接长，也能够焊接，但宜点焊。连接件可用铝合金，亦可用镀锌钢板，须将表面冲成倒刺，和主龙骨方孔相连，能够焊接，但宜点焊，连接件应错位安装。图2 不上人吊顶吊点紧固方法及悬吊结构节点3）依据标高控制线使龙骨就位。待主龙骨和吊件及吊杆安装就位以后，以一个房间为单位进行调整平直。调平时按房间十字和对角拉线，以水平线调整主龙骨平直，对于由T型龙骨装配轻型吊顶，主龙骨基础就位后，可暂不调平，待安装横撑龙骨后再行调平调正。较大面积吊顶主龙骨调平时，应注意其中间部分应略有起拱，起拱高度通常大于房间短向跨度1/200-1/300。（4）安装次龙骨、横撑龙骨1）安装次龙骨：在覆面次龙骨和承载主龙骨交叉部署点，使用其配套龙骨挂件（或称吊挂件、挂搭）将二者上下连接固定，龙骨挂件下部勾挂住覆面龙骨，上端搭在承载龙骨上，将其U型或W型腿用钳子嵌入承载龙骨内（见图3）。双层轻钢U、T型龙骨骨架中龙骨间距为500-1500mm，假如间距大于800mm时，在中龙骨之间增加小龙骨，小龙骨和中龙骨平行，和大龙骨垂直用小吊挂件固定。图3 主、次龙骨连接2）安装横撑龙骨：横撑龙骨用中、小龙骨截取，其方向和中、小龙骨垂直，装在罩面板拼接处，底面和中、小龙骨平齐，如装在罩面板内部或作为边龙骨时，宜用小龙骨截取。横撑龙骨和中、小龙骨连接，采取配套挂插件（或称龙骨支托）或将横撑龙骨端部凸头插入覆面次龙骨上插孔进行连接。3）边龙骨固定：边龙骨宜沿墙面或柱面标高线钉牢。固定时，通常常见高强水泥钉，钉间距不宜大于500mm。假如基层材料强度较低，紧固力不好，应采取对应方法，改用膨胀螺栓或加大钉长度等措施。边龙骨通常不承重，只起封口作用。（5）纸面石膏板和轻钢龙骨暗装施工方法：1）纸面石膏板现场加工：大面积板料切割可使用板锯，小面积板料切割采取多用刀进行灵活裁割；用专用工具圆孔锯在纸面石膏板上开多种圆形孔洞，用针锉在板上开多种异型孔洞；用针锯在纸面石膏板上开出直线型孔洞；用边角刨将板边制成倒角；用滚锯切割小于120mm纸面石膏板条，使用曲线锯，能够裁割不一样造型异型板材。2）纸面石膏板罩面钉装：大多是采取横向铺钉形式，纸面石膏板在吊顶面平面排布，需从整张板一侧开始向不够整张板另一侧逐步安装。板和板之间接缝缝隙，其宽度通常为6-8mm。纸面石膏板板材应在自由状态下就位固定，以预防出现弯棱、凸鼓等现象。纸面石膏板长边（包封边），应沿纵向次龙骨铺设。板材和龙骨固定时，应从一块板中间向板四边循序固定，不得采取在多点上同时作业做法。用自攻螺钉铺钉纸面石膏板时，钉距以150-170mm为宜，螺钉应和板面垂直。自攻螺钉和纸面石膏板边距离，距包封边（长边）以10-15mm为宜；距切割边（短边）以15-20mm为宜。钉头略埋入板面，但不能致使板材纸面破损。自攻螺钉进入轻钢龙骨深度，应10mm；在装钉操作中如出现有弯曲变形自攻螺钉时，应予剔除，在相隔50mm部位另安装自攻螺钉。纸面石膏板拼接缝处，必需是安装在宽度大于40mmT型龙骨上，其短边必需采取错缝安装，错开距离应大于300mm，通常是以一个覆面龙骨间距为基数，逐块铺排，余量置于最终。安装双层石膏板时，面层板和基层板接缝也应错开，并不得在同一根龙骨上接缝。3）注意事项：吊顶施工中应注意工种间配合，避免返工拆装损坏龙骨及板材。吊顶上风口、灯具。烟感探头、喷洒头等可在吊顶板就位后安装，也可留出周围吊顶板。待上述设备安装后再行安装；T型明露龙骨吊顶应在全方面安装完成后对明露龙骨及板面作最终调整，以确保平直。4）纸面石膏板嵌缝纸面石膏板拼接缝嵌缝材料关键有两种：一是嵌缝石膏粉，二是穿孔纸带。嵌缝石膏粉关键成份是石膏粉加入缓凝剂等。嵌缝及填嵌钉孔等所用石膏腻子，由嵌缝石膏粉加入适量清水（嵌缝石膏粉和水百分比为1:0.6），静置56min后经人工或机械调制而成，调制后应放置30min再使用。注意石膏腻子不可过稠，调制时水温不可低于5，若在低温下调制应使用温水；调制后不可再加石膏粉，避免腻子中出现结块和渣球。穿孔纸带即是打有小孔牛皮纸带，纸带上小孔在嵌缝时可确保石膏腻子多出部分挤出。纸带宽度为50mm，使用时应先将其置于清水中浸湿，这么做有利于纸带和石膏腻子粘合。另外，另有和穿孔纸带起着相同作用玻璃纤维网格胶带，其成品已浸过胶液，含有一定挺度，并在一面涂有不干胶。它有着较牛皮纸带更优异拉结作用，在石膏板板缝处有更理想嵌缝效果，故在部分关键部位可用它替换穿孔牛皮纸带，以预防板缝开裂可能性。玻璃纤维网格胶带宽度通常为50mm，价格高于穿孔纸带。整个吊顶面纸面石膏板铺钉完成后，应进行检验，并将全部自攻螺钉钉头涂刷防锈漆，然后用石膏腻子嵌平。以后即作板缝嵌填处理，其程序以下：a) 清扫板缝，用小刮刀将嵌缝石膏腻子均匀饱满地嵌入板缝，并在板缝处刮涂约60mm宽、1mm厚腻子。随即贴上穿孔纸带（或玻璃纤维网络胶带），使用宽约60mm腻子刮刀顺穿孔纸带（或玻璃纤维网格胶带）方向压刮，将多出腻子挤出，并刮平、刮实，不可留有气泡。b) 用宽约150mm刮刀将石膏腻子填满宽约150mm板缝处带状部分。c) 用宽约300mm刮刀再补一遍石膏腻子，其厚度不得超出2mm。d) 待腻子完全干燥后（约12h），用2号砂布或砂纸将嵌缝石膏腻子打磨平滑，其中间部分略微凸起，但要向两边平滑过渡。（6）细部处理1）吊顶边部节点结构：轻钢龙骨纸面石膏板吊顶和墙、柱立面结合部位，通常处理方法归纳为三类：一是平接式；二是留槽式；三是间隙式。（吊顶边部节点结构见图4）图4 吊顶边部节点结构(a) 平接式 (b) 留槽式 (c) 间隙式 2）吊顶和隔墙连接：轻钢龙骨纸面石膏板吊顶和轻质隔墙相连接时，隔墙横龙骨（沿顶龙骨）和吊顶承载龙骨用M6螺栓紧固；吊顶覆面龙骨依靠龙骨挂件和承载龙骨连接；覆面龙骨纵横连接则依靠龙骨支托。吊顶和隔墙面层纸面石膏板相交阴角处，固定金属护角。3）烟感器和喷淋头安装：施工中应注意水管预留必需到位，既不可伸出吊顶面，也不能留短；烟感器及喷淋头旁800mm范围内不得设置任何遮挡物。3 施工方法好处：关键好处有，不易变形，防火，防虫，假如面积比较大话还要比木条廉价轻钢龙骨纸面石膏板吊顶是多年来出现一个新型建筑装饰形式，广泛地应用于多种吊顶装修装饰工程中。本文简明介绍了轻钢龙骨纸面吊顶施工准备，关键叙述了其施工方法、施工中应关键控制工艺、常见质量通病及预防方法。轻钢龙骨纸面石膏板吊顶含有重量轻、强度高、防震、防尘、隔音、吸音、恒温等功效，广泛地应用于多种天花吊顶工程中。然而，在工程实践中，因为多种原因轻易造成吊顶松动、变形、裂缝等缺点，所以，结合多年装修经验，对轻钢龙骨纸面吊顶施工技术进行探讨含有十分关键现实意义。轻钢龙骨纸面石膏板吊顶工程是一门综合性、实用性很强系统工程，是工程难点之一，包含到材料、设计、施工等多方面原因。为了确保吊顶质量，一定要做到设计合理、原材料合格、施工符合规范，才能达成很好效果。
