喷涂速凝橡胶沥青防水涂料综合标准施工标准工法.docx

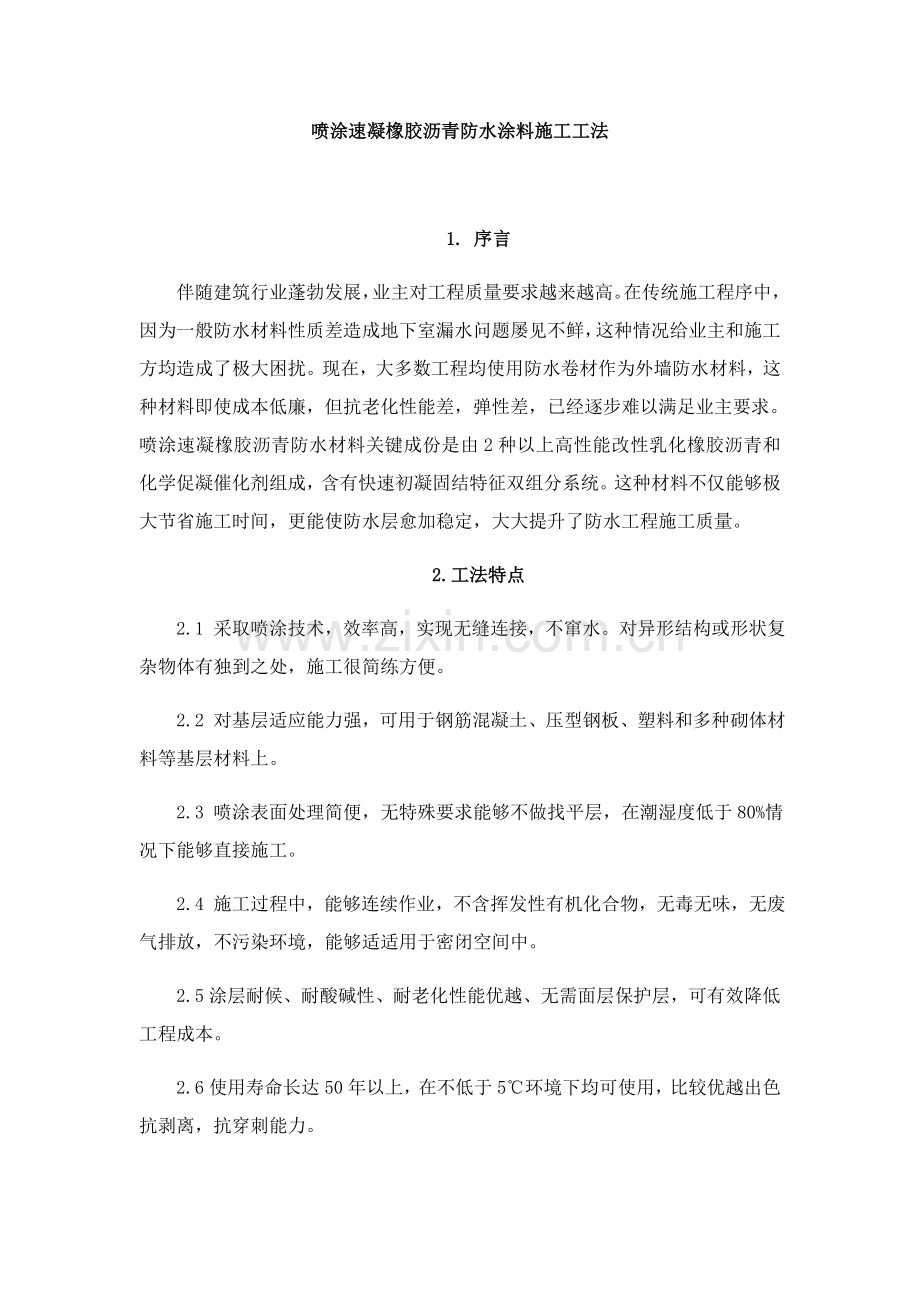

喷涂速凝橡胶沥青防水涂料施工工法

1. 序言
伴随建筑行业蓬勃发展，业主对工程质量要求越来越高。在传统施工程序中，因为一般防水材料性质差造成地下室漏水问题屡见不鲜，这种情况给业主和施工方均造成了极大困扰。现在，大多数工程均使用防水卷材作为外墙防水材料，这种材料即使成本低廉，但抗老化性能差，弹性差，已经逐步难以满足业主要求。喷涂速凝橡胶沥青防水材料关键成份是由2种以上高性能改性乳化橡胶沥青和化学促凝催化剂组成，含有快速初凝固结特征双组分系统。这种材料不仅能够极大节省施工时间，更能使防水层愈加稳定，大大提升了防水工程施工质量。
2.工法特点
2.1 采取喷涂技术，效率高，实现无缝连接，不窜水。对异形结构或形状复杂物体有独到之处，施工很简练方便。
2.2 对基层适应能力强，可用于钢筋混凝土、压型钢板、塑料和多种砌体材料等基层材料上。
2.3 喷涂表面处理简便，无特殊要求能够不做找平层，在潮湿度低于80%情况下能够直接施工。
2.4 施工过程中，能够连续作业，不含挥发性有机化合物，无毒无味，无废气排放，不污染环境，能够适适用于密闭空间中。
2.5涂层耐候、耐酸碱性、耐老化性能优越、无需面层保护层，可有效降低工程成本。
2.6使用寿命长达50年以上，在不低于5℃环境下均可使用，比较优越出色抗剥离，抗穿刺能力。

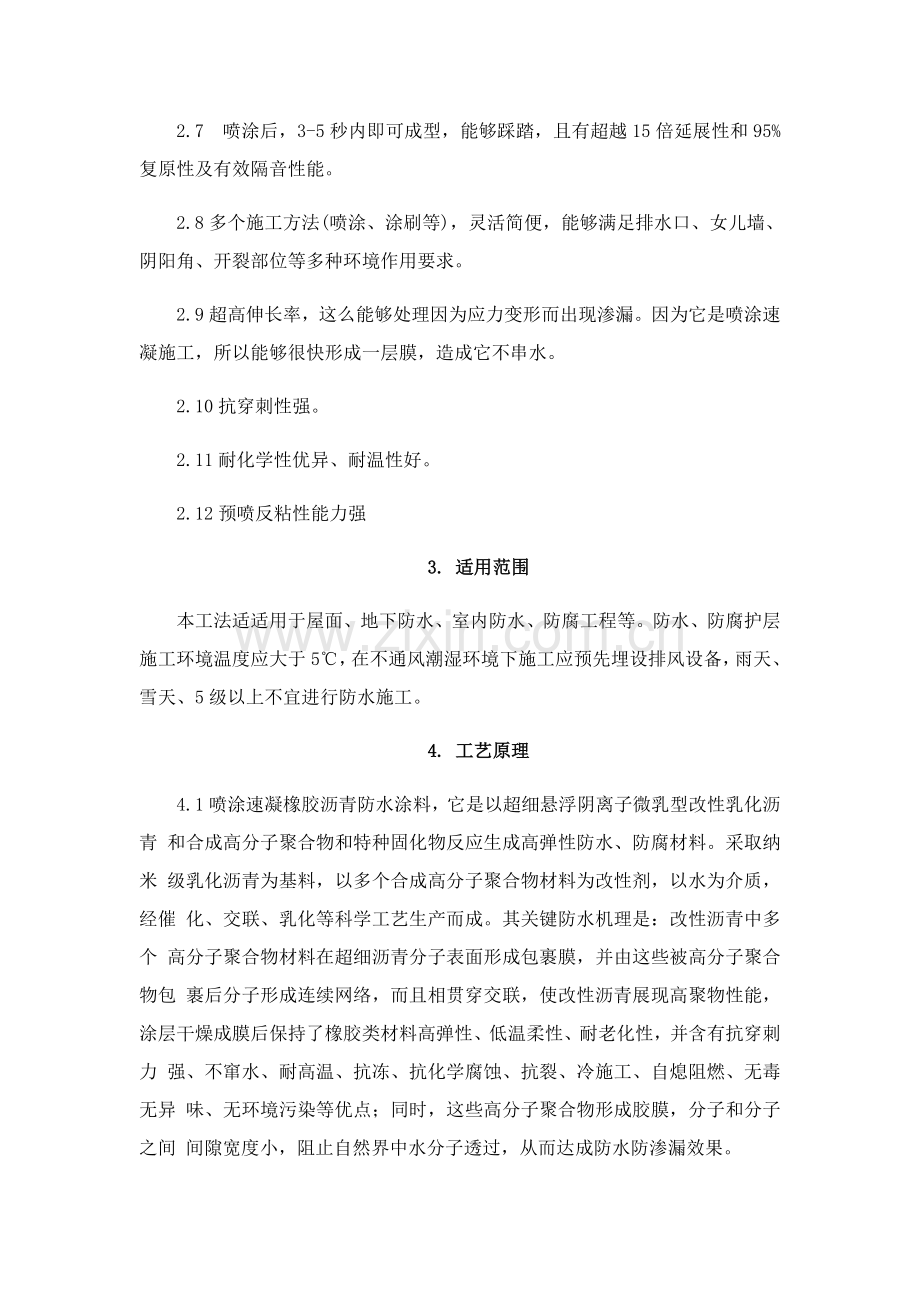

2.7 喷涂后，3-5秒内即可成型，能够踩踏，且有超越15倍延展性和95%复原性及有效隔音性能。
2.8多个施工方法(喷涂、涂刷等)，灵活简便，能够满足排水口、女儿墙、阴阳角、开裂部位等多种环境作用要求。
2.9超高伸长率，这么能够处理因为应力变形而出现渗漏。因为它是喷涂速凝施工，所以能够很快形成一层膜，造成它不串水。
2.10抗穿刺性强。
2.11耐化学性优异、耐温性好。
2.12预喷反粘性能力强
3. 适用范围
本工法适适用于屋面、地下防水、室内防水、防腐工程等。防水、防腐护层施工环境温度应大于5℃，在不通风潮湿环境下施工应预先埋设排风设备，雨天、雪天、5级以上不宜进行防水施工。
4. 工艺原理
4.1喷涂速凝橡胶沥青防水涂料，它是以超细悬浮阴离子微乳型改性乳化沥青 和合成高分子聚合物和特种固化物反应生成高弹性防水、防腐材料。采取纳米 级乳化沥青为基料，以多个合成高分子聚合物材料为改性剂，以水为介质，经催 化、交联、乳化等科学工艺生产而成。其关键防水机理是：改性沥青中多个 高分子聚合物材料在超细沥青分子表面形成包裹膜，并由这些被高分子聚合物包 裹后分子形成连续网络，而且相贯穿交联，使改性沥青展现高聚物性能，涂层干燥成膜后保持了橡胶类材料高弹性、低温柔性、耐老化性，并含有抗穿刺力 强、不窜水、耐高温、抗冻、抗化学腐蚀、抗裂、冷施工、自熄阻燃、无毒无异 味、无环境污染等优点；同时，这些高分子聚合物形成胶膜，分子和分子之间 间隙宽度小，阻止自然界中水分子透过，从而达成防水防渗漏效果。
4.2喷涂速凝橡胶沥青防水涂料经过专用喷涂设备，使双组分材料在喷枪口外扇 形交叉，充足混合后，瞬间达成基面时破乳、固化，形成致密、连续、完整类 似橡胶涂膜，真正实现“皮肤式”防水，其柔韧性、自愈复原性均异常突出， 将根本处理因裂缝、穿刺或接口等造成渗漏和窜水问题。
4.3对于喷涂速凝橡胶沥青防水材料来说，它已经不仅是沥青特征，而是兼含有橡胶特征，能够填补沥青缺点，所以这种材料有很好延展性和弹性，而且耐高温性耐低温性能也全部愈加优异。
5. 施工工艺步骤及操作关键点
5.1施工工艺步骤
喷涂速凝橡胶沥青防水涂料施工工艺步骤参见图5.1-1
清理基面

节点施工

喷涂速凝橡胶沥青防水涂料

自我检修

成品验收

图5.1-1喷涂速凝橡胶沥青防水涂料施工工艺步骤

5.2施工准备
5.2.1技术准备
5.2.1.1防水施工关键细部做法参考专题图集，人员必需掌握和了解图集中多种特殊细部做法，方案编制中提前做好细部防水施工方法。
5.2.1.2组织施工人员召开防水施工专题会议，依据防水技术规范明确防水施工中各细部做法和施工质量控制要求。
5.2.1.3施工前，由项目技术人员依据施工技术方案对项目施工人员进行方案交底，再结合现场实际情况、图纸、规范和施工方案要求对施工人员进行技术交底，交底内容传达成每个施工人员。
5.2.2材料准备
喷涂速凝橡胶沥青防水涂料各项性能指标见表5.2-1.

产品型号
项目
喷涂类
固体含量（%）≥
55
耐热度（℃）
110±2℃ 无流淌、滑动、低落
不透水性（Mpa）30min无渗水
0.3
粘结强度（Mpa）≥
0.4
低温柔度（℃）
标准条件
-15
碱处理
-15
断裂伸长率（%）
≥
标准条件
1000
碱处理
800
热处理
紫外线处理
表5.2-1 喷涂速凝橡胶沥青防水涂料各项性能指标
5.2.2.1进厂检验：进场防水材料必需符合要求，并附有产品出厂合格证和技术性能检验汇报。
5.2.2.2防水原材运到现场后，外观检验要求橡胶沥青乳液组分（A组分）搅拌后颜色均匀一致、无凝胶、无结块、无丝状物。破乳剂（B组分）无结块，溶于水后能形成均匀液体。
5.2.2.3进场要求：依据施工进度要求，防水材料宜分批进场，进场数量必需满足一个施工区段，且要有一定富余量，以备部分部位调度使用。
5.2.2.4堆放要求：严禁靠近火源或热源，施工材料进场后妥善保管，平放在干燥、通风、平整货架上，远离明火处，避免日晒雨淋，装卸溶剂容器，不准猛推猛撞，使用容器后，材料存放于专员负责库房，严禁烟火并挂有醒目标警告标志及消防器材。
5.2.3劳务人员准备
5.2.3.1为了尽早完成防水施工，为后续结构施工提供时间保障，从而确保大面施工进度，必需合理组织劳动力，选择素质高、操作熟练施工人员。
5.2.3.2施工人员进场后进行入场教育、技术交底，防水施工人员必需持证上岗。
5.3基层处理
5.3.1处理基层，使基层无尖锐棱角或凹槽；其表面应坚实平整，无酥松、起砂、起皮现象。
5.3.2清扫或冲洗基层，使基层无浮尘或杂物。
5.3.3基层可潮湿但不得有明水。
5.3.4防水施工时应提前确定多种管线预留预埋位置，并组织一次防水基层检验，严禁事后剔凿。
5.3.5当基层不满足要求时，应进行打磨、除尘和修补。基层表面孔洞和裂缝等缺点应采取聚合物砂浆进行修复。（图5.3基层处理）

5.4节点处理
防水加强层做法：用手刷料加无纺布对节点进行加强处理，首先涂刷一层手刷料，宽度为加强层设计宽度。以后粘贴无纺布，要求无纺布铺贴顺直，不得褶皱、起鼓、翘边。铺贴无纺布后再次涂刷手刷料，要求第二遍手刷料完全浸润无纺布。（图5.4.节点处理）

各个部位节点处理详图以下：

5.5喷涂喷涂速凝橡胶沥青防水涂料
5.5.1喷涂速凝橡胶沥青防水涂料为双组分涂料，防水涂料主剂A组分为棕褐色粘稠状液体，固化剂B组分为无色透明液体，采取专用喷枪喷涂，两组分在空中交汇、混合并落地析水成膜，成为完整橡胶质防水层。喷涂作业前应缓慢、充足搅拌A料。严禁现场向A料和B料中添加任何其它物质。严禁混淆A料和B料进料系统。
5.5.2喷涂作业时，喷枪宜垂直于喷涂基层，距离宜适中，并宜匀速移动。应根据先细部结构后整体次序连续作业，一次多遍，交叉喷涂至2.0mm厚（种植顶板部位喷涂至1.5mm厚）。
5.5.3当出现异常情况时，应立即停止作业，检验并排除故障后再继续作业。
5.5.4喷涂作业完成后，应根据使用说明书要求检验和清理机械设备，并妥善处理剩下物料。
（图5.5喷涂施工）

5.6自我检修
喷涂后二十四小时内，由专职人员检验和修补孔洞、翘边、缝隙、人为踩踏、机械划伤等。修补方法：使用防水涂料，用力画圆圈动作涂刷，以确保达成最好粘合性。
5.7成品验收
组织相关人员对防水作业进行验收，填写验收单。全部工程完工验收后，立即将材料检测汇报、技术变更等技术文件资料进行整理并归档。
6. 材料和机具设备
6.1依据设计对材料要求，防水采取喷涂速凝橡胶沥青防水涂料；辅料：TLH-5、无纺布。
6.2机器准备：喷涂速凝橡胶沥青防水涂料专用喷涂机及高压软管和喷枪。
6.3设备机具：搅拌器、配料桶、过滤网、汽油桶、汽油、机油、高压泵及水枪、温湿度计、照明灯、电源线、热风机、风力清扫机、电镐、工具箱及备件。
6.4施工机具：锤子、胶滚、刮板、毛刷、腻子刀、剪刀、铁锨、扫帚、塑料桶、手提强光灯、搌布等。
6.5防护准备：安全帽、防护服、安全带、安全绳、乳胶手套、风镜、工作靴、雨靴、雨衣、对讲机等。
7. 质量控制
7.1通常方法
7.1.1喷涂后二十四小时内，由专职人员检验和修补孔洞、翘边、缝隙、人为踩踏、机械划伤等。
修补方法：使用防水涂料，用力画圆圈动作涂刷，以确保达成最好粘合性。
7.2.2防水涂料储存和运输应密闭保留，避免雨林和暴晒并远离震源，夏季应放在阴凉干燥处或采取防晒方法。
7.2质量要求

项目
检测方法
检测要求
检测工具
主控项目
涂膜防水层平均厚度
针测法或取样测量
每100㎡抽查1处，且检验批总抽样检验数量不得少于3处，两点间距不少于2米。防水层平均厚度应符合设计要求最小厚度大于设计厚度80%（屋面大于90%）。

测厚仪
原料质量情况
检验出厂合格证、质量检验汇报和进厂检验汇报
防水涂料和胎体增强材料质量，应符合设计要求
/
通常项目
涂膜防水层收头情况
观察检验
涂膜防水层收头应采取逐步博喷处理
/
铺贴胎体增强材料平整情况
观察和尺量检验
铺贴胎体增强材料应平整顺直，搭接尺寸应正确；胎体增强材料搭接宽度许可偏差为-10mm。

卷尺
7.3成品保护方法
7.3.1防水施工中和完成后，不得在防水层上放置材料或将防水层用作施工运输车道。
7.3.2防水层部位预埋管道，在施工中不得碰损或堵塞杂物。
7.3.3在整个施工过程中不得穿硬底鞋踩踏，不得使用尖锐利器或其它物品撞击。
7.3.4在防水层后续施工过程中，如不慎破坏了防水层，一经发觉立即采取补救方法立即进行补修。
7.3.5指定成品保护责任人，明确责任范围，必需时派专员巡视施工现场。
7.3.6严禁在未进行成品保护防水层上托运重型器物和运输设备。
8.安全方法
8.1施工人员进入现场严禁打闹、嬉戏、吸烟。
8.2施工现场人员必需正确戴好安全帽，系好下颚带；根据作业要求正确穿戴个人防护用具，着装要整齐；在没有可靠安全防护设施高处≥2m以上施工时，必需系好安全带。
8.3不得穿硬底和带钉易滑鞋，不得向下投掷物料，严禁赤脚穿拖鞋、高跟鞋进入施工现场。
8.4防水涂料机辅助材料层易燃品严禁和明火接触，施工过程配置灭火器。
8.5雨天及五级以上大风停止施工。
9. 环境保护方法
9.1装卸溶剂容器，不准猛推猛撞，使用容器后，容奇盖应盖严密。下班清洗工具，未用完溶剂必需装入容器，并将盖子盖严密。
9.2未用完或待用溶剂必需存放于库房内，库房地面必需进行防渗处理，上述物资储存和使用时，必需预防出现跑、冒、滴、漏现象，避免污染地下水体。
10. 效益分析
采取喷涂速凝改性沥青防水涂料进行防水工程施工，因为该材料成型速度快，大大提升了工程进度，使施工队伍提前完成了工程节点计划，为工程施工带来了极大经济效益。另外，该材料抗老化性能决定了其在后期维护中也将节省资金。
工期节省：选择sbs卷材防水投入人力物理较多，施工缓慢。选择喷涂速凝改性沥青防水涂料天天最多完成1000平米，两人一组天天能完成1000平米。大大缩短工期，节省人工费用。
成膜快，采取专用喷涂设备，常温喷涂施工，喷涂后 4 秒即可成型，可踩踏， 一次喷涂可达设计厚度，节省劳动力，并可大幅缩短工期，降低了施工成本；一 台喷涂设备日施工能力达 1000 ㎡，大幅改善了传统防水材料和施工工艺施工进 度慢、拖延工期问题。
11. 应用实例
项目地下车库底板、侧墙采取喷涂速凝改性沥青防水涂料进行防水工程施工，以两人为一组进行防水作业，每组天天可进行1000㎡喷涂施工，比传统工作效率提升了15倍以上。在工期紧情况下，保质保量完成了任务。，后期假日云鼎中心项目种植顶板、种植屋面、非中种植屋面继续采取喷涂速凝改性沥青防水涂料进行防水施工，确保施工工期、确保工程质量。
