围堰综合标准施工专业方案.doc

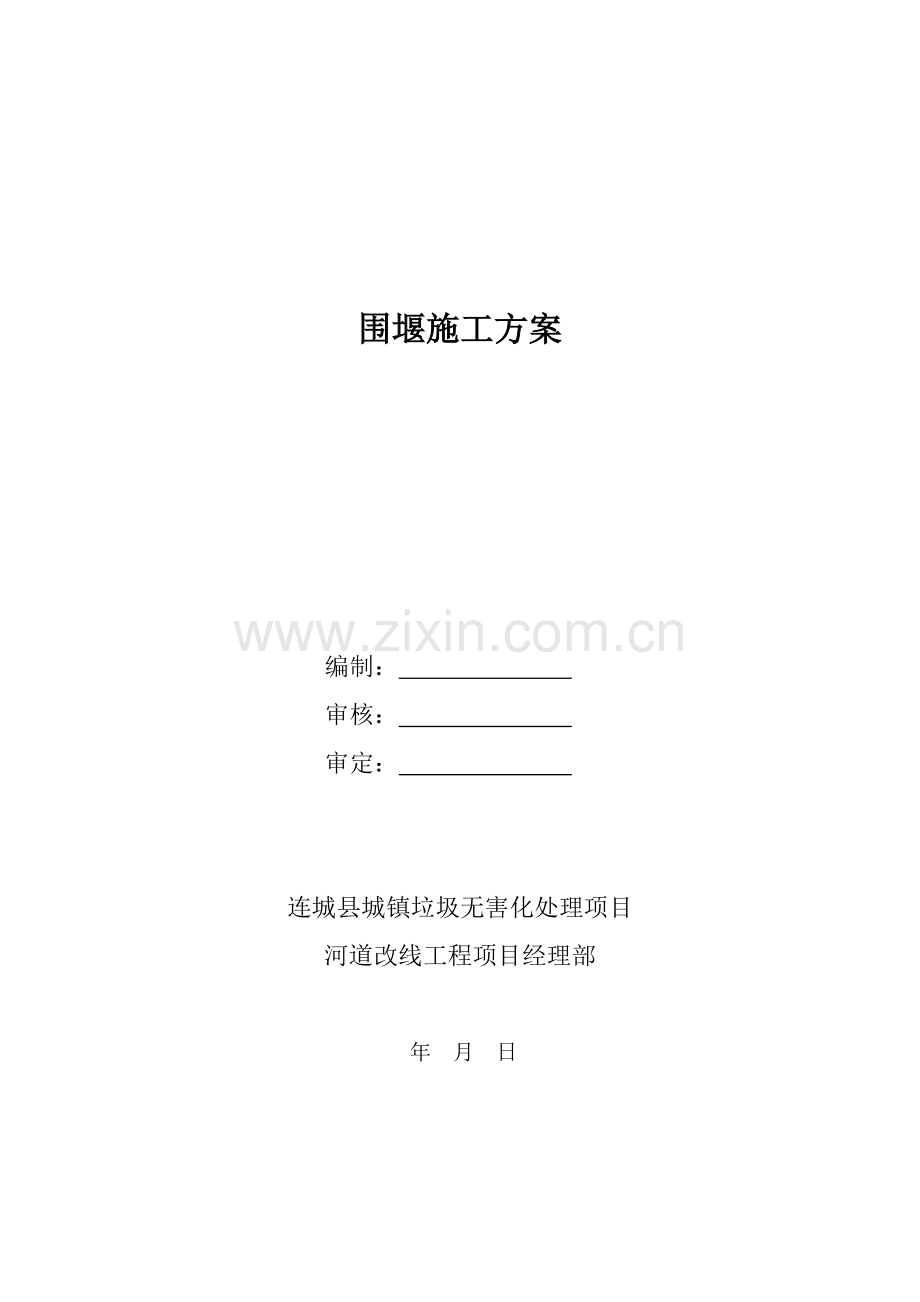

围堰施工方案

编制：
审核：
审定：

连城县城镇垃圾无害化处理项目
河道改线工程项目经理部

年 月 日

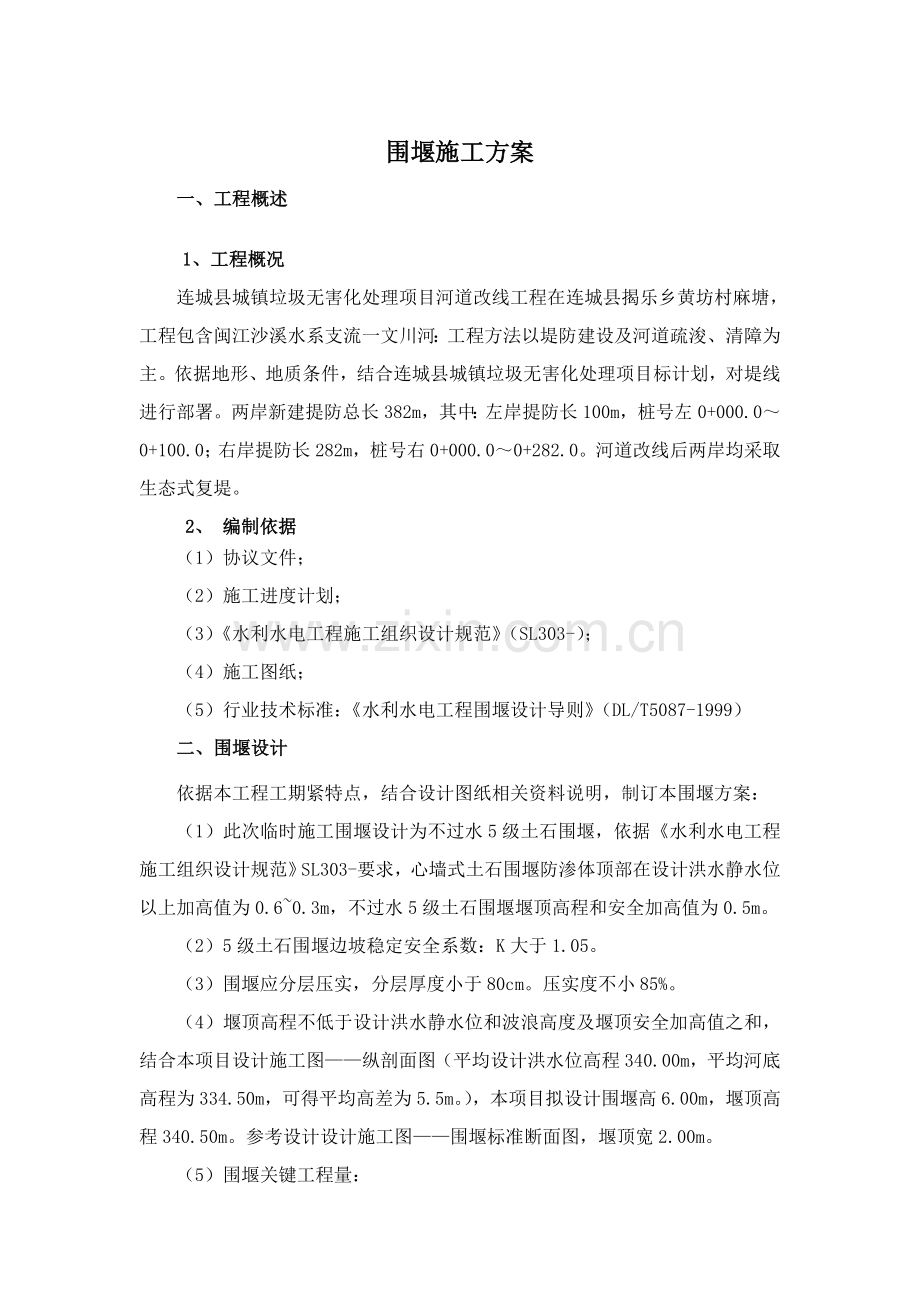

围堰施工方案
一、工程概述
1、工程概况
连城县城镇垃圾无害化处理项目河道改线工程在连城县揭乐乡黄坊村麻塘，工程包含闽江沙溪水系支流一文川河：工程方法以堤防建设及河道疏浚、清障为主。依据地形、地质条件，结合连城县城镇垃圾无害化处理项目标计划，对堤线进行部署。两岸新建提防总长382m，其中：左岸提防长100m，桩号左0+000.0～0+100.0；右岸提防长282m，桩号右0+000.0～0+282.0。河道改线后两岸均采取生态式复堤。
2、 编制依据
（1）协议文件；
（2）施工进度计划；
（3）《水利水电工程施工组织设计规范》（SL303-）；
（4）施工图纸；
（5）行业技术标准：《水利水电工程围堰设计导则》（DL/T5087-1999）
二、围堰设计
依据本工程工期紧特点，结合设计图纸相关资料说明，制订本围堰方案：
（1）此次临时施工围堰设计为不过水5级土石围堰，依据《水利水电工程施工组织设计规范》SL303-要求，心墙式土石围堰防渗体顶部在设计洪水静水位以上加高值为0.6~0.3m，不过水5级土石围堰堰顶高程和安全加高值为0.5m。
（2）5级土石围堰边坡稳定安全系数：K大于1.05。
（3）围堰应分层压实，分层厚度小于80cm。压实度不小85%。
（4）堰顶高程不低于设计洪水静水位和波浪高度及堰顶安全加高值之和，结合本项目设计施工图——纵剖面图（平均设计洪水位高程340.00m，平均河底高程为334.50m，可得平均高差为5.5m。），本项目拟设计围堰高6.00m，堰顶高程340.50m。参考设计设计施工图——围堰标准断面图，堰顶宽2.00m。
（5）围堰关键工程量：

项目名称
单位
计算式
每米工程量
水下抛石
m³
V=（12.5+10.5）×1÷2
11.5
复合土工膜
㎡
L=0.5+0.5+8.3
9.3
土方夯填
m³
V=（20+2）×6÷2-（12.5+10.5）×1÷2
54.5

（6）围堰标准断面图：

一期围堰左岸约156m，二期围堰右岸约344m
本工程导流建筑物设计为4级，依据工期安排，在6月底完成导流工程，设计标准采取5年一遇洪水流量设计。
围堰型式选择时，依据建设单位推荐导流方案结合现场具体条件，并按满足以下基础要求标准，经过技术经济比较加以选定：
1．含有足够稳定性、防渗性、抗冲性和一定强度。
2．就地取材造价廉价，结构简单，修建、拆除全部方便。
本工程围堰结构采取土石料及麻袋粘土填筑，主体围堰采取土石料填筑，顶宽2m，迎水侧及背水侧坡度设计均为1:1.5。背水侧设0.8m宽，高1m左右麻袋粘土围堰以降低渗漏量。详见围堰结构示意图。
9.3围堰施工：
在围堰轴线确定后，即可进行围堰施工。围堰填筑用土，由反铲挖掘机在河道右侧上层挖取，自卸汽车运至围堰填筑地点，再由挖机自两侧向河道中推碾填筑，直至合拢并达成安全高度及顶宽。施工次序为从上游侧至下游侧，填筑时应注意施工工艺，必需分层码放压实。

二、临时围堰施工工序和方法
施工步骤图：
施工准备
袋布加工
清除杂物
管袋铺设
内外棱体充泥管袋
外棱体抛理石理砌
测量放样
堤心土
护坡施工
堤顶便道

1、施工测量
（1）由总包单位提供测量控制基点及水准点。施工前项目部依据堤轴线进行设点，所设置基点位置应不受施工区域车辆、料场等影响范围内。
（2）控制桩应打插钢管，并涂红漆，四面加设防护桩，插上花杆。
（3）测量作业完成后将结果报监理工程师验收，合格后作为各项工作依据。
（4）在施工过程中，基点桩要常常进行复核校验，若发觉有损坏等要立即修复。
（5）轴线放样，铺设充泥管袋布时一样设置一个中心线两个边线。后段可在已完成吹泥管袋上增设辅助线。
3、施工安排
施工准备
袋布加工
清除杂物
管袋铺设
内外棱体充泥管袋
外棱体抛理石理砌
测量放样
堤心土
护坡施工
堰顶便道

五、劳动力及机械需求计划
资源需求计划表
序号
资源名称
数量
进场时间
备注
1
劳动力
10

2
挖掘机

3

六、安全确保方法
认真抓好围堰施工队伍技术交底，加强施工现场人员安全教育，强调特种机械操作人员必需持证上岗。现场交通方面合理组织，在交通繁忙时安排专员在现场负责指挥交通，在岸边坡脚设置安全警示标志，夜间设置警示灯，避免出现交通车辆翻塌和下陷事故。
七、环境保护方法
因为文川河揭乐段河水深且集中，在围堰时粘土污染河道，采取先沿边堆砌土袋再进行堰心填土施工。
八、防汛方法
在汛期前我项目部按《防汛防台风应急预案》组织专员值班并做好施工现场防护工作，人员和模板脚手架等材料全部撤出河道并疏通河道。
