课题五降压启动控制线路教案(二).doc

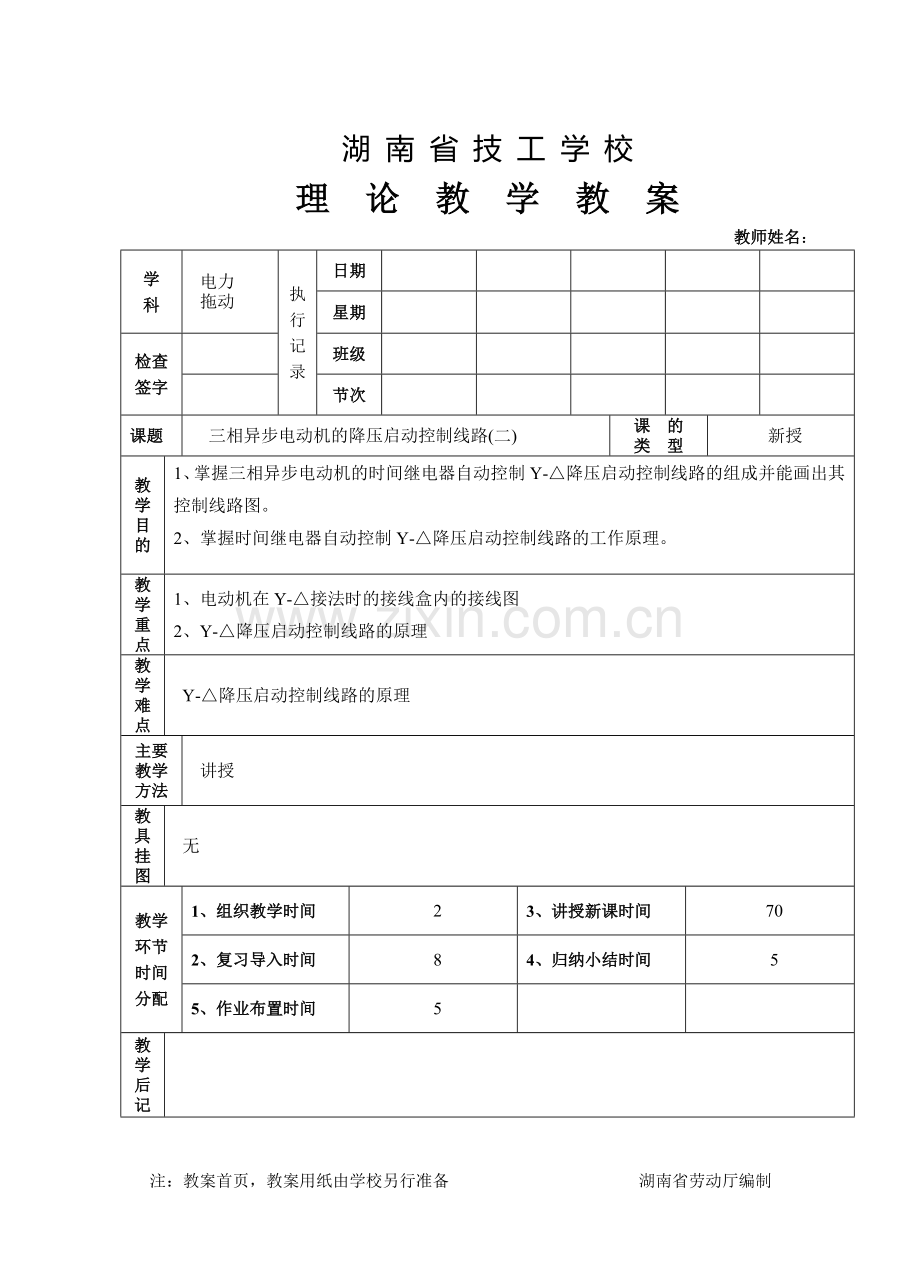

湖 南 省 技 工 学 校
理 论 教 学 教 案
教师姓名：
学
科
电力
拖动
执行记录
日期

星期

检查
签字

班级

节次

课题
三相异步电动机的降压启动控制线路(二)
课 的
类 型
新授
教
学
目
的
1、掌握三相异步电动机的时间继电器自动控制Y-△降压启动控制线路的组成并能画出其控制线路图。
2、掌握时间继电器自动控制Y-△降压启动控制线路的工作原理。

教
学
重
点
1、电动机在Y-△接法时的接线盒内的接线图
2、Y-△降压启动控制线路的原理
教
学
难
点
Y-△降压启动控制线路的原理
主要
教学
方法
讲授
教
具
挂
图
无
教学
环节
时间
分配
1、组织教学时间
2
3、讲授新课时间
70
2、复习导入时间
8
4、归纳小结时间
5
5、作业布置时间
5

教
学
后
记

注：教案首页，教案用纸由学校另行准备 湖南省劳动厅编制
2013-2014学年 上学期 第 周 第 课时

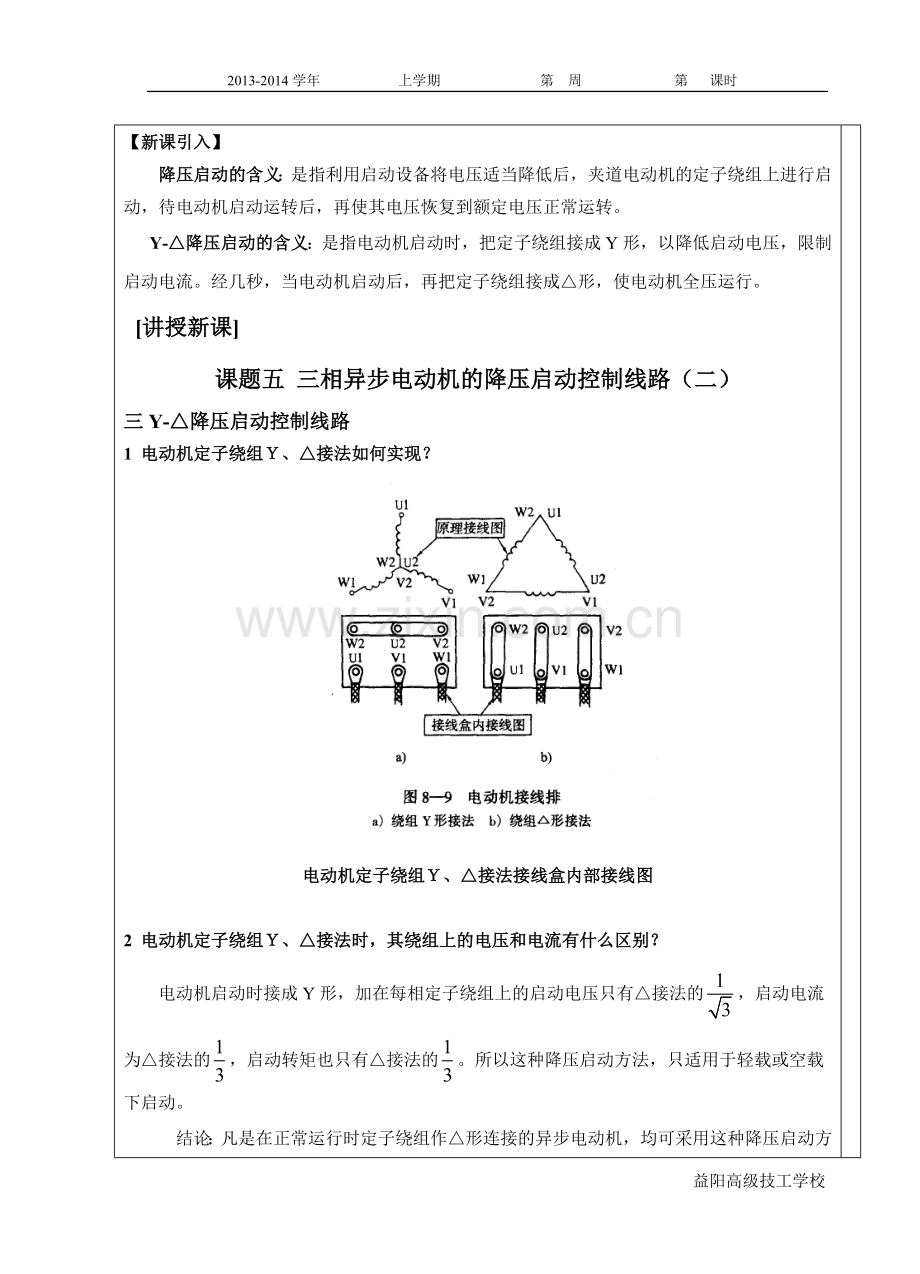

【新课引入】
降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定电压正常运转。
Y-△降压启动的含义：是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行。
[讲授新课]
课题五 三相异步电动机的降压启动控制线路（二）
三Y-△降压启动控制线路
1 电动机定子绕组Ｙ、△接法如何实现？

电动机定子绕组Ｙ、△接法接线盒内部接线图

2 电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什么区别？
电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的，启动电流为△接法的，启动转矩也只有△接法的。所以这种降压启动方法，只适用于轻载或空载下启动。
结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。

3 时间继电器自动控制Y-△降压启动控制线路

时间继电器自动控制的Y-△降压启动线路原理图
该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。接触器KM做引入电源用，接触器KMY和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2作控制电路的短路保护，KH作过载保护。
线路的工作原理如下：
降压启动：先合上电源开关QF。
KM Y线圈得电
KM Y常开触头闭合
KM线圈得电
KM自锁触头闭合自锁
KM主触头闭合
KM Y主触头闭合
电动机M接成Y形降压启动
KM Y联锁触头分断对KM△ 联锁
KT线圈得电
当M转速上升到一定值时，KT延时结束
KT常闭触头分断
KM Y线圈失电
KM Y常开触头分断
KM Y主触头分断，解除Y形连接
KM Y联锁触头闭合
KM △线圈得电

KM△联锁触头分断
KM△主触头闭合
对KMY联锁
KT线圈失电
KT常闭触头瞬时闭合
电动机M接成△全压运行

停止时，按下SB2即可。
该线路中，接触器KMY得电以后，通过KMY的辅助常开触头使接触器KM得电动作，这样KMY的主触头是在无负载的条件下进行闭合的，故可延长接触器KMY主触头的使用寿命。
[小结] 1 星形—三角形电动机定子绕组接线原则
2 Y-△降压启动控制线路原理
[布置作业]

.习题集相关填空选择判断题
[课后预习]
实训2--11

益阳高级技工学校
