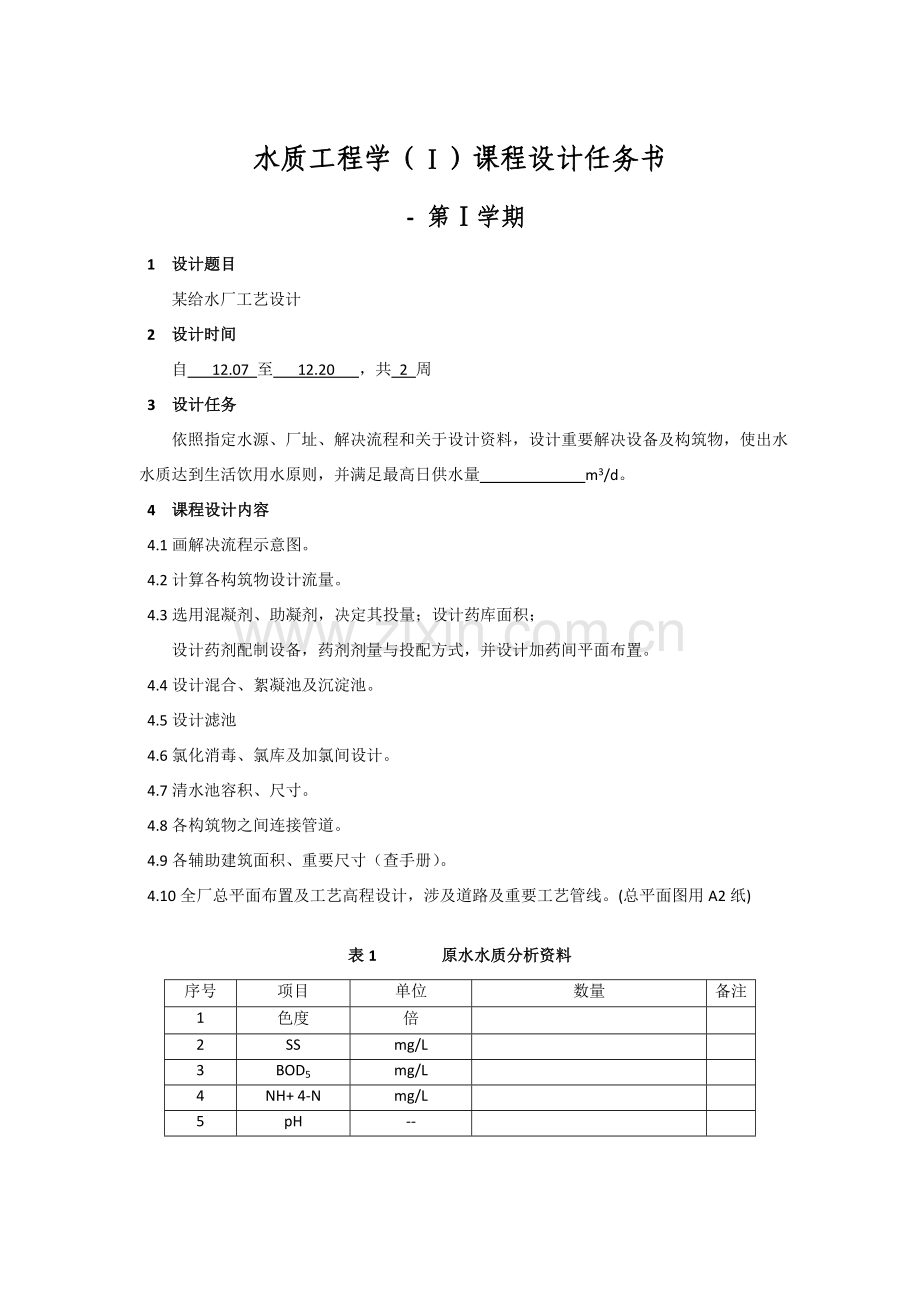

水质工程学（Ⅰ）课程设计任务书
- 第Ⅰ学期
1 设计题目
某给水厂工艺设计
2 设计时间
自 12.07 至 12.20 ，共 2 周
3 设计任务
依照指定水源、厂址、解决流程和关于设计资料，设计重要解决设备及构筑物，使出水水质达到生活饮用水原则，并满足最高日供水量 m3/d。
4 课程设计内容
4.1画解决流程示意图。
4.2计算各构筑物设计流量。
4.3选用混凝剂、助凝剂，决定其投量；设计药库面积；
设计药剂配制设备，药剂剂量与投配方式，并设计加药间平面布置。
4.4设计混合、絮凝池及沉淀池。
4.5设计滤池
4.6氯化消毒、氯库及加氯间设计。
4.7清水池容积、尺寸。
4.8各构筑物之间连接管道。
4.9各辅助建筑面积、重要尺寸（查手册）。
4.10全厂总平面布置及工艺高程设计，涉及道路及重要工艺管线。(总平面图用A2纸)

表1 原水水质分析资料
序号
项目
单位
数量
备注
1
色度
倍

2
SS
mg/L

3
BOD5
mg/L

4
NH+ 4-N
mg/L

5
pH
--

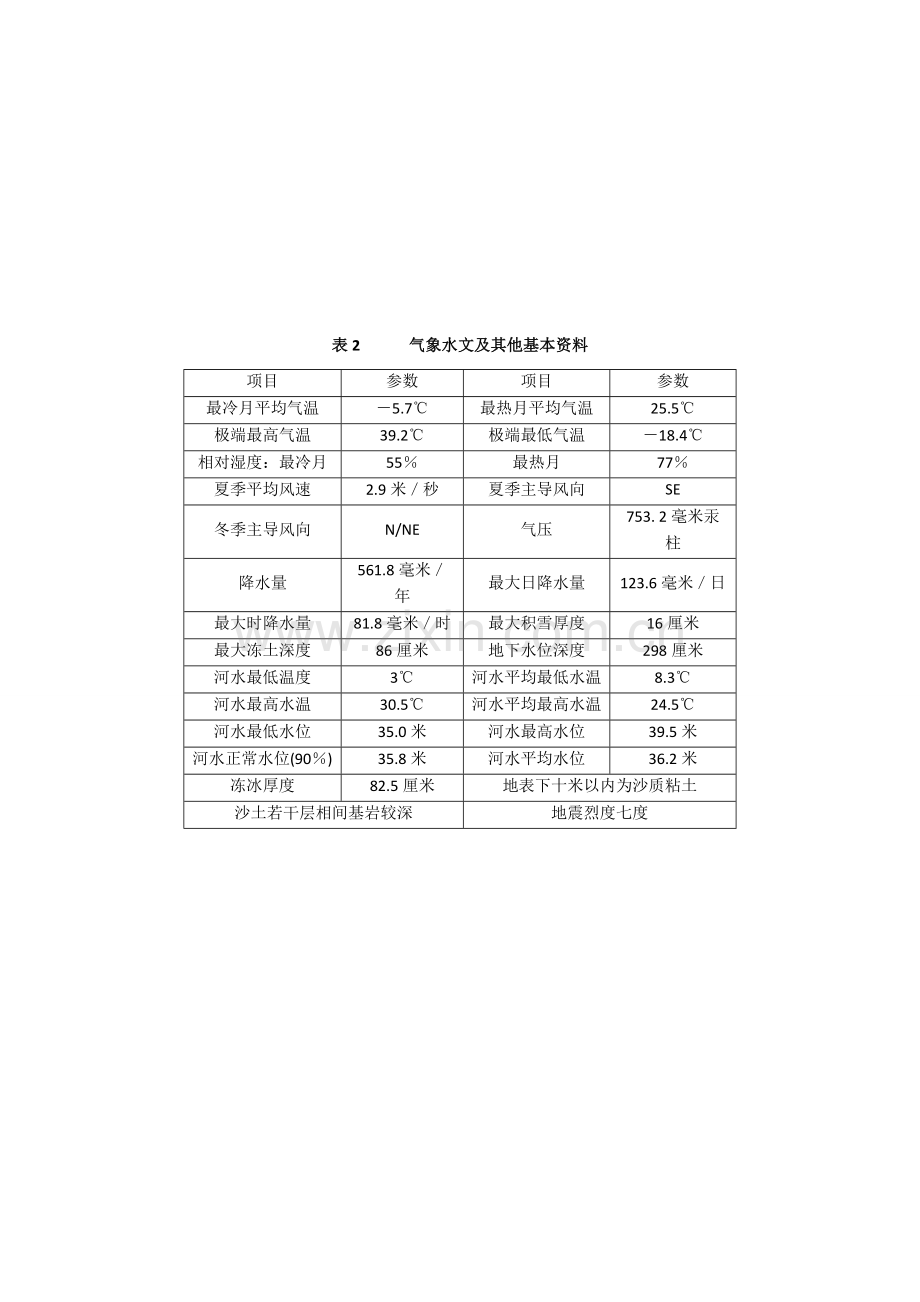

表2 气象水文及其他基本资料
项目
参数
项目
参数
最冷月平均气温
－5.7℃
最热月平均气温
25.5℃
极端最高气温
39.2℃
极端最低气温
－18.4℃
相对湿度：最冷月
55％
最热月
77％
夏季平均风速
2.9米／秒
夏季主导风向
SE
冬季主导风向
N/NE
气压
753. 2毫米汞柱
降水量
561.8毫米／年
最大日降水量
123.6毫米／日
最大时降水量
81.8毫米／时
最大积雪厚度
16厘米
最大冻土深度
86厘米
地下水位深度
298厘米
河水最低温度
3℃
河水平均最低水温
8.3℃
河水最高水温
30.5℃
河水平均最高水温
24.5℃
河水最低水位
35.0米
河水最高水位
39.5米
河水正常水位(90％)
35.8米
河水平均水位
36.2米
冻冰厚度
82.5厘米
地表下十米以内为沙质粘土
沙土若干层相间基岩较深
地震烈度七度

水质工程学（1）课程设计指引书
1. 目和规定
1.1 学生应通过本设计掌握给水设计工作普通环节、内容、办法，并提高设计、计算及制图能力，培养自己分析问题和解决问题能力，做到理论和实际相结合。
1.2 通过本设计对给水净化所学内容进行更进一步系统总结和复习，加深对教学内容理解、巩固所学内容，并举一反三，由此旁通给水解决其他内容。
1.3 通过本设计熟悉某些资料引用，如设计规范，设计手册，原则设计、工程图和参照资料等，并学习如何参照，运用这些资料解决实际问题(注意新设计手册有些数据与新规范不符，以规范为原则)。
1.4 通过设计培养自己刻苦钻研，严格细致，克服困难，努力完毕任务作风，提高自己独立工作能力。
2 设计前准备工作
在正式动手作设计之前，一方面应明确设计任务，基本资料，认真阅读《设计任务书》和本指引书，依照任务书规定及学校规定安排好设计时间及进度，准备好书籍、规范、手册、参照文献、计算及绘图工具等。
3 设计工作程序及设计安排
3.1 第一阶段
3.1.1布置设计任务及解说设计指引书
3.1.2设计计算办法环节
3.2 第二阶段
设计课一次，其内容为：
3.2.1水厂布置及绘图
3.2.2工程设计普通知识
3.3 第三阶段 绘图
3.4 整顿抄写阐明书，完毕图纸
4 设计内容、环节和办法
4.1 解决流程拟定
依照原水水质，解决后水质规定和技术经济条件选取解决工艺流程，并以方框图表达。（本课设推荐采用①水泵混合→机械混凝→斜管沉淀池→普通快滤池，②水泵混合→隔板混凝→平流沉淀池→普通快滤池）
4.2 各某些设计流量拟定
以地表水为水源，水解决构筑物设计流量(即解决水量)应在满足最高日供水量基本上加水厂自用水量，水厂自用水量普通可采用设计水量5-10％计算。
各解决构筑物设计能力按一天24小时平均计算。
4.3 混凝剂、加药间及药库
4.3.1 药剂应依照原水水质、解决规定、货源及经济条件选用，恰当混凝剂及助凝剂最大设计投量(毫克/升)。计算每小时用药量(公斤/时)及每日用药量(公斤/日)。
4.3.2 选取药剂配制设备，计算其工艺尺寸、个数，并绘出示意简图，参照《手册3》。
4.3.3 加药间设计，做出加药间平面布置图，参照规范P44,《手册3》P465。
4.3.4 计算所需药库面积及平面布置。
4.4 混合、絮凝沉淀
4.4.1推荐采用泵前投药，水泵混合
4.4.2絮凝池不少于二组（每组可为一种或一种以上絮凝池），各组设计流量按总流量均匀分派，推荐采用机械反映，计算办法参见规范P46和《手册3》P491。
应当特别注意絮凝池和沉淀池之间关系与配合，要使用两池之间在高程，水流衔接，深度、宽度和池数等方面互相配合，因而，絮凝池和沉淀池应同步进行初步计算，重要尺寸拟定后再进行细部计算。
4.4.3斜管沉淀池个数不少于二个，并且与絮凝池组配套，斜管沉淀计算办法参照规范P48，《手册3》P528。
斜管沉淀池排泥视详细状况而定，推荐采用穿孔排泥管，穿孔排泥管计算办法如下：
排泥管与排泥周期，原水水质，泥渣颗粒与排泥状况，控制浓度(或泥量)以及容许积泥深度等因素关于，应由计算决定，当缺少资料时，每穿孔管一次排泥量W(m3)可取为设计条件每根穿孔排泥管单位时间内泥量为：Q＝W/60t；排泥时间(分钟)，普通取3-5min。 穿孔管直径末端流速1.8—2.5m／s计算，但最小管径不不大于200mm。孔眼总面积按通过孔眼水流速度为2.5—5.0m3/s计算，并满足配孔比(孔眼总面积／穿孔管截面积)=0.3-0.8，孔眼孔径普通取20-30mm，孔眼间距为0.4-0.8m，在泥斗中孔眼可在穿孔管两侧成水平交错排列。
4.5 过滤
4.5.1 普通快滤池：普通快滤池计算参见《手册3》P614，规范P50。
4.5.2普通快滤池与虹吸滤池如采用单层或双层滤料时，关于数据参照《手册3》P640。
4.5.3 虹吸滤池：虹吸滤池计算参见《手册3》P643。
4.6 氯化消毒，加氯间及氯库
消毒推荐采用液氯消毒法，加氯办法（一次加氯，二次加氯，氯氨消毒，加氯加氨比等）及投量自己拟定，计算每小时用氯量（kg/h）及每日用氯量（kg/d）。
计算所需氯库面积及布置氯库；选取恰当加氯(加氨)设备；加氯(加氨)间布置简图。
氯化消毒参照《手册3》P661，规范P61。
4.7 清水池
清水池总容积按最高日供水量10-20％计算，普通清水池取二座，两池之间要既能互相连通，又能单池运营。
清水池中水深普通取2.5-4.0m，依照水量大小、地形、地质及设计高程而定，由单池容积和设计水深决定水池平面尺寸。
4.8 各构筑物间连接管道
各构筑物之间连接进、出水管道，应按其设计流量管中容许流速计算，容许流速
经验值：
一级泵房至混合池 1.0-1.2 m/s
混合池至絮凝池 1.0-1.5 m/s
反映池至沉淀池 0.5-0.2 m/s
一级泵房或混合池至澄清池 1.0-1.5 m/s
沉淀池或澄清池至滤池 0.6-1.0 m/s
滤池至清水池 1.0-1.5 m/s
快滤池反冲冼水压力管 2.0-2.5 m/s
生产排水管 1.0-1.2 m/s
4.9 构筑物附属装置及其他工艺构造
各构筑物依照设计规定也许尚有：排泥管、放空管，溢流管、超越管、通风管，水位标尺或测压管、测流量管、通气管、排水或冲洗水管等。
各构筑物除工艺规定外，还应考虑到构造，施工、运营管理等，还应考虑设立走道、栏杆、检修人孔，保温及防冰冻设施，起重搬运，操作，安全防护等办法。
以上这些应依照设计意图参照关于图纸或资料进行设计及布置。
4.10 全厂总平面布置及高程设计
一方面初步拟定各解决构筑物内和之间水头损失，粗略预计可参照表1或《手册3》P66。
初步拟定水头损失后绘制水厂高程图草稿，结合地形进行平面布置拟定后，精准计算高程，最后决定高程图。
水厂平面布置要点，布置实例及内容参照《手册3》P856、规范P39。
4.11监测仪表设立
监测项目、规定及设立位置，应视详细规定拟定，参照规范P79。
5 设计成果
5.1阐明书一份
涉及上面所作所有内容，应阐明设计理由、计算过程及成果。
注意应充分运用算式、表格、剖视图等方式阐明问题和表达计算过程和成果。阐明书规定用A4纸张，左边装订，使用规范中文及通用单位和符号，规定文字通顺，条理简洁明了，逻辑性强，笔迹清晰，书写整洁。
表1 各构筑物内和构筑物间水头损失粗略预计
构 筑 物
水头损失 (m)
备 注
进水井格栅
0.15-0.80

一泵站至混合池
0.5-1.5
视管道长度而定
混合池内
0.4-0.5
机械混合时可更小
水泵混合时无损失
混合池至反映池
0.10

反映池内
0.4-0.5
机械反映时更小
反映池至沉淀池
0.10

混合池至澄清池
0.50

沉淀池内
0.15-0.25
斜管沉淀池较大同向流更大
澄清池内
0.6-0.8
水力循环澄清池喷咀
损失另计约2-5m
配水井至澄清池
0.3-0.5

沉淀池或澄清池至滤站
0.3-0.4

普通快滤池内
2.0-3.0

虹吸滤池，无阀滤池
1.5-2.0

滤池至清水池
0.3-0.5

6 课程考核办法
课程设计结束时，规定学生完毕课程设计计算阐明书1份（不少于5000字），设计图纸
1张。绘制给水厂总平面图并列表（列表表达全厂生产构筑物及辅助建筑物重要尺寸、容量、规格，性能或其他技术数据）及本图必要阐明和图例。
建议比例：1：500、1：1000、1：
课程设计成绩：计算阐明书80% ，设计图纸20%。
7 重要参照教材
[1]严熙世、范瑾初．《给水工程》（第四版）．中华人民共和国建筑工业出版社，1999.12
[2]李圭白等．《水质工程学》.中华人民共和国建筑工业出版社，.7
[3]中华人民共和国市政工程西南设计研究院主编．《给水排水设计手册（第1册）》——惯用资料（第二版）．.中华人民共和国建筑工业出版社，
[4]上海市政工程设计研究院主编．《给水排水设计手册（第3册）》——城乡给水（第二版）．中华人民共和国建筑工业出版社，
[5]中华人民共和国市政工程西北设计研究院主编．给水排水设计手册（第11册）——惯用设备（第二版）．中华人民共和国建筑工业出版社，
[6]《室内给水设计规范》（GB50013－）．中华人民共和国筹划出版社，.4
[7]《饮用水卫生原则》(GBJ749－85)
