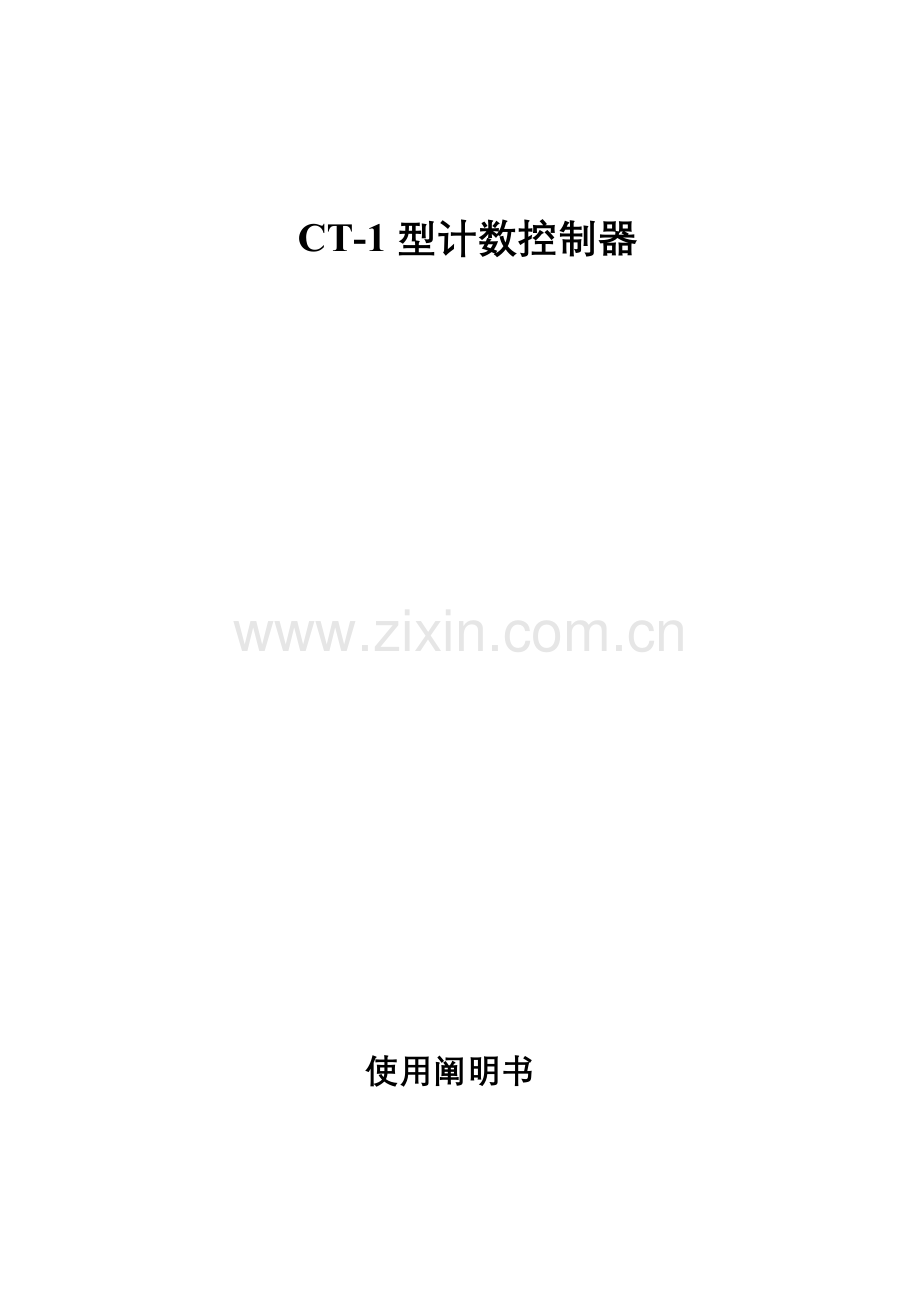

计数器说明指导书.doc

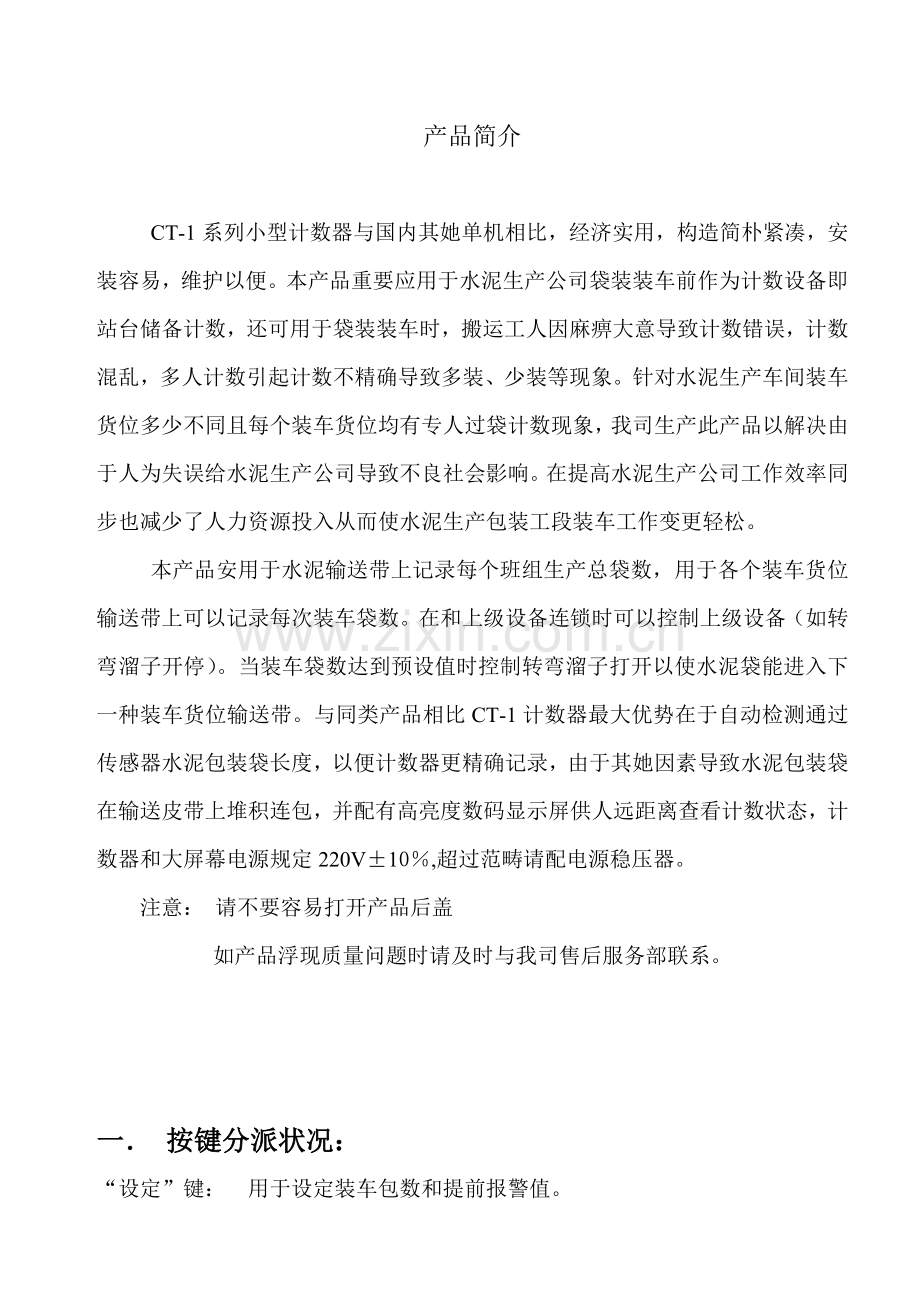

CT-1型计数控制器使用阐明书产品简介CT-1系列小型计数器与国内其她单机相比，经济实用，构造简朴紧凑，安装容易，维护以便。本产品重要应用于水泥生产公司袋装装车前作为计数设备即站台储备计数，还可用于袋装装车时，搬运工人因麻痹大意导致计数错误，计数混乱，多人计数引起计数不精确导致多装、少装等现象。针对水泥生产车间装车货位多少不同且每个装车货位均有专人过袋计数现象，我司生产此产品以解决由于人为失误给水泥生产公司导致不良社会影响。在提高水泥生产公司工作效率同步也减少了人力资源投入从而使水泥生产包装工段装车工作变更轻松。 本产品安用于水泥输送带上记录每个班组生产总袋数，用于各个装车货位输送带上可以记录每次装车袋数。在和上级设备连锁时可以控制上级设备（如转弯溜子开停）。当装车袋数达到预设值时控制转弯溜子打开以使水泥袋能进入下一种装车货位输送带。与同类产品相比CT-1计数器最大优势在于自动检测通过传感器水泥包装袋长度，以便计数器更精确记录，由于其她因素导致水泥包装袋在输送皮带上堆积连包，并配有高亮度数码显示屏供人远距离查看计数状态，计数器和大屏幕电源规定220V10,超过范畴请配电源稳压器。 注意： 请不要容易打开产品后盖 如产品浮现质量问题时请及时与我司售后服务部联系。 一 按键分派状况：“设定”键： 用于设定装车包数和提前报警值。“”键： 用于修改数据时选取数据位，每按一下左移一位，到头后再循环。“”键： 用于修改数据时选取数据位，每按一下右移一位，到头后再循环。“”键： 用于修改数据时所选取数据位加1，和查看记录是向前查询。“”键： 用于修改数据时所选取数据位减1，和查看记录是向后查询。“确认”键： 数据修改完后按“确认”键后才进行数据存储。“启动”键： 在计数和测试状态下按一下“启动”键，皮带开始运转，同步使别的按键失效，再按一下“启动”键皮带停止，失效按键变为有效。“测试”键： 测量单包通过时间，以此作为计数时时间基准。“记录”键： 按此键显示最后一次计数值并作为第9个记录（最后记录）， 此时按一下“”键，记录向前移动一种，98709 循环显示，按“”键与此相反。二数码显示: 上排大数码管为主显示，用于显示计数包数或设定包数。 下排小数码管为副显示，显示吨数或提前报警值。 主显示最左面数码管显示“F”表达进入设定状态。 主显示最左面数码管显示“H”且闪烁表达进入测试状态。副显示最左面数码管显示“H”表达正计数。副显示最左面数码管显示“L”表达倒计数。三状态批示灯: 左下4个灯显示仪表输入输出信号状态，“报警输出” 输出信号，当计数值不大于设定值-报警值时报警输出“皮带启动” 输出信号，当按下“启动”键时启动皮带此邓亮。“皮带连锁” 输入信号，由外面电路给无源开点，皮带启动后闭合。“光电信号” 输入信号，光电开关输入信号，水泥袋通过灯亮，不通过灯灭。四端子出线状况: 1电源（电源插座 在左侧面） 电源为220V交流电，分为L和N，插座为原则带保险三孔插座，在仪表左侧 2输出信号端子（4位端子，在左侧面） 输出为两组无源信号开点，输出端子为4位端子，位于仪表左下侧端子定义如下 1,2- OUT1,OUT1 无源开点，控制报警输出 3,4- OUT2,OUT2 无源开点，控制皮带运营 3大屏幕通讯端子（3位端子，在右侧面） 大屏幕通讯端子在仪表右侧，为3位端子，13接大屏幕，定义如下 1-IGND 大屏幕485通讯信号地 2- A 大屏幕485A端3- B 大屏幕485B端 注意：通讯线要用屏蔽双绞线，屏蔽层连接仪表IGND和大屏幕信号地 通讯距离不不大于200米。4输入信号端子J9（6位端子，在右侧面） 信号输入端子位于仪表右侧，为6位端子，接启动连锁信号和光电传感器信号 1-24V+ 24V+，接光电开关电源+ 2-IN1 皮带连锁输入信号，1，2（24V+）接皮带运营信号（无源常开点），皮带启动，1，2脚接通。 3- 24V+ 24V+，接光电开关电源+ 4-PNP PNP型光电开关输出端，若光电开关为NPN此端接24V+。 5-NPN NPN型光电开关输出端，若光电开关为PNP此端接24V-。 6- 24V- 24V-，接光电开关电源-。5电子锁 电子锁为一位电子锁，钥匙插入锁中旋转90度，此时钥匙不能拔出为打开状态，电子锁触点导通，回转90度，钥匙可以拔出则为断开状态，只有在电子锁打开时才干按“测试”键进行时间基准测试，断开时不能测试。 五红外传感器:发射器（两芯线）： 棕色接24V电源+，蓝色接24V电源地。接受器（三芯线）： 棕色接24V电源+，蓝色接24V电源地，黑色接信号，PNP型接受器信号端接PNP端子，NPN端子接24V-；NPN型接受器信号端接NPN端子，PNP端子接24V+。光电传感器与端子接线:PNP方式： NPN方式:传感器传感器+24VPNP NPN -24V+24V PNP NPN -24V 电源正 电源正 信号 信号 电源负 电源负注：计数器端子设计为两种传感器均可使用形式，现场更换使用时一定要注意光电传感器方式（基恩士：PZ-G52NR、PZ-G52T，10-30VDC）。 六详细阐明： 124V由仪表内部输出，皮带运转应答为皮带运营时输入启动信号，为皮带运营控制接触器无缘常开触点。皮带运营时触点吸合， 24V电压通过触点由IN1返回仪表，皮带运转应答有效。只有皮带运转应答有效计数器才开始计数。 2红外发射和接受管成对使用，电源为6-36V，在此处使用24V电压，平时没有水泥包通过时，光电开关三极管截止，仪表没有应答信号，当水泥包通过时，光电开关三极管导通，仪表得到应答信号。 3当实际计数值=设定值-报警包时，报警输出，报警灯亮，即外面继电吸出报警信号。当计数值=设定值时，皮带输出停止，皮带启动输入信号断开，计数终结。七仪表操作1.包数，报警值和正倒计数设定 在待机状态下，按“设定”键，主显示最左面数码管显示“F”，进入设定状态，此时主显示右面数码管闪烁，按“”“”键和“”，“”修改设定包数，若承认则按“确认”键存储设定值，此时副显示最右面数码管闪烁，可以修改报警值，按“”“”键和“”，“”修改，按“确认”键存储报警值，此时副显示最左面数码管显示计数方式，H为正计数，L为到计数，可按按“”“”键进行选取，按“确认”键存储计数方式。若报警值比设定值大则两排数码管闪烁5秒，闪烁完毕可重新设定，直到对的为止。再按一下“设定”键 返回待机状态，此时主显示显示设定值(即设定包数)，副显示显示设定重量（吨），等待皮带启动，包数设定值最大数不能超过60000包，否则溢出。2.仪表计数当设定为倒计数形式时，计数器从设定值开始倒计数，若皮带连锁信号输入有效，则水泥袋通过开始计数（虽然不按“启动”键，只要有水泥袋通过且皮带连锁信号输入，仪表就计数）。按一下“启动”键，皮带输出信号输出启动皮带，同步仪表除“启动”键外别的所有按键所有失效，若再按一下“启动”键，皮带输出停止，失效按键又变有效。若显示值不大于报警值，报警灯亮，报警输出。若显示值=0则皮带输出停，皮带停止，报警输出停止。若由于故障或惯性，计数到后皮带没有停止计数器继续计数，则主显示最左面一位显示“+”，右面显示数值为超过包数。但大屏幕显示为总包数，例如设定1000包，实际计数为1005包，则仪表显示“+ 00005”，阐明超过了5包，但大屏幕显示1005包。当设定为正计数形式时，从0开始正计数，若皮带连锁信号输入，则水泥袋通过开始计数（虽然不按“启动”键，只要有水泥袋通过且皮带连锁信号输入，仪表就计数）。按一下“启动”键，皮带输出信号输出启动皮带，此时仪表除“启动”键外别的所有按键所有失效，若再按一下“启动”键，皮带输出停止，失效按键又变有效。若显示值不不大于等于设定值-报警值，报警灯亮，报警输出。若显示值=设定值则皮带输出停，皮带停止，报警输出停止。若由于故障或惯性，计数到后皮带没有停止计数器继续计数，计数器主机显示是实际计数值，大屏幕显示与计数器主机同步。在计数期间，若皮带停止，水泥包停在红外传感器感应点上，在皮带重新运转后，只要没有重新设定包数，没有进行时间基准测试，则计数器对这一包继续计数且不会由于皮带停止产生而外误差。由于有破包存在，计数到后也许还要追加计数，由于计数到设定值皮带自动停止，因此要按“启动”键再次启动皮带，计数器又继续计数，观测计数器到要追加包数后再按一下“启动”键停止皮带。3.测试: 由于皮带速度，和包装袋尺寸不同，每包通过光电传感器时间也不同样，因此每包通过时间必要要通过测试。(为了更精确判断连包) 只有在测试锁打开状况下按键才有效，打开电子锁，仪表在皮带停止状态下，按“测试”键，主显示最左面数码管显示“H”并闪烁，进入测试状态，主显示显示上次测试时间基准（毫秒），按一下“启动”键，皮带启动，每通过一包测试一次时间并更新显示在主显示上，此数值为一袋通过时间，单位为毫秒，如果承认按一下“启动”键停止皮带，再按一下“测试”键退出测试状态，时间基准存储到存储器中，关闭电子锁并拔下以防止误操作。 4.查看记录 仪表共存储近来10条记录，每计数一次10条记录循环前移一次，最早记录被覆盖，10条记录中最新一条永远是第9条，最老一条永远是0。 仪表在待机状态下,按一下“记录”键，进入查看记录状态，主显示显最新一条记录记录号为9，最左位显示记录号，右五位显示记录包数，副显示显示吨数，每按一次“”键，记录上移一种，到0后又返回到9，每按一次“”键相反，若想清除记录，按一下“清零”键，记录所有清零。若想退出查看记录状态再按一下“记录”键推出查看记录状态，并返回待机状态。5.查看合计 仪表在待机状态下,按一下“合计”键，进入查看合计状态，主显示显示合计包数，副显示显示合计吨数，若想清除合计，按一下“清零”键，记录所有清零。若想退出查看合计状态再按一下“记录”键推出查看合计状态，并返回待机状态。
