新沂市工程现场临时施工用电方案样本.doc

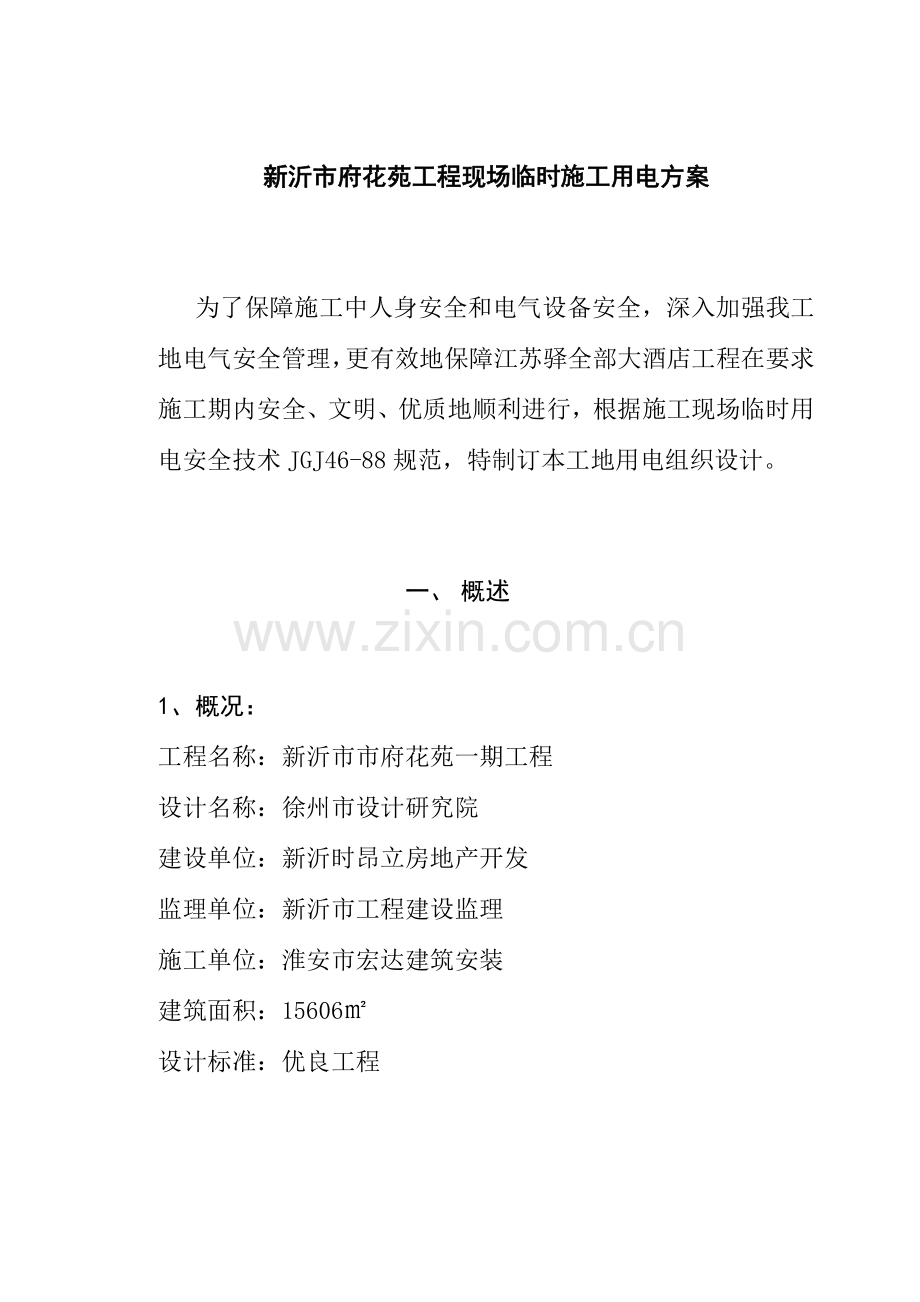

新沂市府花苑工程现场临时施工用电方案

为了保障施工中人身安全和电气设备安全，深入加强我工地电气安全管理，更有效地保障江苏驿全部大酒店工程在要求施工期内安全、文明、优质地顺利进行，根据施工现场临时用电安全技术JGJ46-88规范，特制订本工地用电组织设计。

一、 概述

1、概况：
工程名称：新沂市市府花苑一期工程
设计名称：徐州市设计研究院
建设单位：新沂时昂立房地产开发
监理单位：新沂市工程建设监理
施工单位：淮安市宏达建筑安装
建筑面积：15606㎡
设计标准：优良工程

结构形式：砖混结构
施工周期：210天

3、内业：
依据本工程设计要求和特点，企业成立由总工程师室牵头工程项目部，安排施工技术、安全质量、计划预算、材料设备及现场各专业工程责任人参与，结合施工图纸内审和设计交底，对每一张图纸进行学习领会，认真讨论，编排出切实可行实施方案。
对于具体施工方法，技术要求，在各阶段施工前，向上岗工人作具体班前交底。
对多种外加工计划、材料计划、机械设备计划、劳动力计划等立即分门别类，安排专业人员落实确保。
4、现场：
施工现场平面部署，依据现场布图统一安排，首先确保定位放线、施工机械、模板脚手、建筑材料、车行硬地坪等场地，然后搭建生活大临设施（食宿及办公区集中统一搭双层活动房）及施工区大临设施（关键搭设库房、工棚、料棚等）。
施工用电按640KVA申请，施工用水按D65头子申请，配合甲方安排落实。
二、现场条件
新沂市府花苑工地施工现场内无地下电缆埋设及煤气、下水管埋设，依据甲方提供施工用电电源，确定线路走向和电箱位置（见施工现场用电平面图），甲方提供施工用电500KVA+70KVA。
三、负荷计算
现场配置电气设备以下：
名 称
规格型号
数量
额定功率
总功率
塔吊
QTZ-60
1
60KW
60KW
角钢井字架
2200×2400
3
15 KW
45KW
施工电梯
SXD200/200
1
34KW
34KW
搅拌机
JS500型
2
24.75KW
49.5KW
搅拌机
JZS350型
2
5.5KW
11KW
钢筋切割机
GQ40-5
2
3KW
6KW
钢筋弯曲机
GZ-125
2
3.0KW
6KW
锥螺纹机械连接机

2
2.2
4.4KW
闪光对焊机
UN75-150型
1
23.4KW
46.8KW
电渣压力焊机
BXT-630F-3型
2
7.5KW
15KW
电焊机
BX3-300-2型
8
7.5KW
60KW
卷扬机
JJK-1.5T
7
7.5 KW
52.5KW
平刨机
MB573
4
3.0KW
12KW
圆盘机
MJ-104
4
3.0KW
12KW
插入式振动机
HZ6X-70
10×2
1.5KW
15KW
平板式振动机
PZ-50
5
2.5KW
12.5KW
砂轮切割机

8
0.5 KW
4KW
打夯机
HW-32
2
1KW
2KW
空压机
1.0立方米
2
5.5KW
11KW
电子计量砼校台
JS-750
2
25 KW
50KW
生产砼输送泵
80型
1
20 KW
20KW
挖土机
SH200
2

柴油
土方运输车
斯太尔15T
9

柴油
套丝机
SQ-100E
4
0.7KW
2.8KW
推土机
60吨
1

柴油
离心泵（井点降水）
DN50 吸程12M
4
3.5KW
14
3、照明设备

序号
灯具名称
规格
数量
容量小计（KW）
备注
1
碘钨灯
1000W
16
8
室外
2
镝灯
3.5W
6
21
室外
3
空调
IP
8
10
室内
4
宿舍照明
40W

4
室内
5
食堂照明
20W

2
室内
6
其它用电

2
室内

累计

47

4、计算
总用电量P =（1.05～ 1.10）（K1∑P1+P2）
=1.1（0.6 × 545.5+47）
=411.73kVA
式中P——供电设备总需要容量，kVA;P1——电动机额定功率，kW，P1＝545.5kW;K1 取0.6，P2——照明及生活用电容量，kW 。
生活照明用电量为:47KW(利用南侧70KW供电箱)。
四、施工用电容量和电器类型、规格选择
1、施工用电容量确实定
本施工用电容量计算负荷为412 KVA，小于640 KVA，建设单位提供640KVA容量电源能够满足施工用电要求，所以，本企业将采取用电设备能正常使用。
2、配电室选择
经采取填补方法后，业主提供施工用电基础满足施工要求。
五、电流进出线，分支干线及导线选择
本线路实施三级配电，二级保护，三相五线制方法输出，分配电箱装设在负荷相对集中处，生活用电和动力用电分开。
1、第一路干线P1用电量为500A，用BV3×125mm2+2×95 mm2塑铜线用8m水泥杆架空，关键用于钢筋对焊机及施工用电。
2、第二路干线P2用电量为150A，用BV3×35mm2+2×25 mm2塑铜线用8m水泥杆架空，关键用于临时设施生活用电。
六、安全用电技术方法和电器防火方法
㈠ 安全用电技术方法
1、电源采取TN-S系统三相五线制对外输电，三级供电二级保护方法，专用保护零线和工作零线相互分开。
2、各大型设备应有接地，避雷保护。
3、同一电源采取同一保护方法，不得有些接零有些接地。
4、电箱有门、锁、有色标、编号、单位名称。
5、各电箱采取一机一闸一保护，安装牢靠，熔丝导线符合要求。
6、电箱周围3m内严禁堆物，中小型设备3m内设随机开关，正门前必需有2m以上通道。
7、干线、支线敷设采取8m水泥杆架空，离地6m以上。
8、电器安装、保养、维修作业中，必需持上岗证，并配齐个人防护用具。
9、定时做好施工现场漏电开关测试和接地测试。
10、室外照明灯具距地面不得低于3m，室内不得低于2.4m,送电应有二个电工以上进行,前后呼应。
㈡ 电气防火方法
1、配电间内应配有安全防护品和砂箱、干粉灭火器。
2、各电箱、开关箱采取阻燃及高强度材料。
3、严禁宿舍内有电砂锅、电饭锅、电炉等。
4、严禁电线乱接乱拉，开关箱多桩超负荷并换。
5、各电机按容量配置，电线熔丝选择合理。
6、施工现场电气设备密集区应配置适于电气火灾灭火器材，并设专员定时检验。
7、电气设备起火时，应立即切断电源，可用砂子灭火，绝不能用水及泡沫灭火器灭火。
8、动用电焊设备应办理动火手续，设置安全监护员。
七、电工岗位责任制
1、必需严格遵守国家相关安全用电政策、法令和规程，全方面掌握用电防火安全知识。
2、在电气安装、保养、维修作业中，必需持上岗证，并配有对应个人防护用具，做到“装得正确，修得立即，拆得根本”。
3、对于不符合要求供电设施，有权拒绝安装并给予拆除。
4、要常常检验电气设备和线路安全情况，发觉问题立即维修、保养或更换，预防因为短路、超负荷，接触电阻、电火花和电弧引发火警、火灾事故发生。
5、熟悉和掌握施工用电组织设计，并在实际工作中严格落实实施，建立健全安全用电内业资料管理。
6、严格招待电工交底接班制度，并有书面统计，以确保做好“三不伤害”工作。
7、定时可不定时做好施工现场漏电开关测试和接地电阻测试。
8、加强对手持电动工具及小型移动式电气设备检验、维修和保养工作，严禁这类电动设备带病工作，设备外借必需进行验收和签发。
八、电气安全操作规程
1、多种施工机械电气装置实施专员负责制，必需按规程要求定时检验，确保运行正常。
2、未经电力部门检验合格电气设备，不准安装和使用。
3、低压电气设备和器材绝缘电阻不低于0.5兆欧，露天使用电气应有良好防雨性能或采取有效防雨方法，水淋受潮后电气设备经绝缘测试后，方可使用。
4、电动机应有过载和短路保护装置，并应依据需要装设断相和失压保护装置，每台发动机有单独开关。
5、移动电具应有随机控制交流接触器或铁壳开关。
6、施工现场手持电动工具必需严格根据国际要求进行管理、使用、检验、维修，如须选择二类工具必需有要求漏电电流小于30毫安，动作时间小于0.1秒漏电开关保护，潮湿场所或在金属物架上，宜采取三类工具。
7、电焊机外壳应完好，其一、二次侧接线柱应有防护保护，电源线应采取橡皮电缆线，长度不超出5m。
8、现场临时明线，必需根据江苏省低规安装，限期拆除，严禁她人私自接装。
九、配电间操作保养制度
1、配电间温度不能高于+40°，而在于4小时周期内平均温度不高于+35°，周围空气温度下限为-5°。
2、室内保持空气清洁，严禁猛烈震动和冲击，不许可有腐蚀、易燃及危险品入内。
3、取得劳动局主管部门颁发《电工操作证》专职电工才能进配电间内操作维修电气。
4、电气装置发生跳闸时，不可强行合闸，应查明原因，排除障碍后再合闸。
5、多种配电屏内，不得存放任何东西，保持清洁，并配有安全锁，非作业人员不得私自开箱合闸，节假日应切断电源，锁好闸箱。
6、额定工作电压须和电源电压等级相同。
7、电气设备必需定时检验，确保运行正常保护整定值，不可随意变动。
8、常常对以下项目进行检验及保养：
⑴ 检验配电屏潦模是否剥落，屏内是否清洁。
⑵ 操作机构灵活性。
⑶ 电器辅助接点通断可靠性。
⑷ 仪表和瓦感改变用接线极性是否正确。
⑸ 各连线、绝缘子、持件及附件是否安装牢靠。
⑹ 熔断器熔芯规格是否正确。
⑺ 保护接地系统是否符合技术要求，表计及继电器动作是否正常。
十、电气安装规程和运行管理要求
1、电气设备金属外壳应采取接地或接零保护。
2、在同一供电系统中，不得将一部分电气设备接，而一部分接零。
3、低压架空线路干线和分支线终端，和沿线每一公里处零线反复接地，总配电盘及区域配电箱零线起重机轨道均应反复接地，其接地电阻不超10Ω。
4、电气设备每个接地点应以单独接雪线和接地干线连接，严禁在一个接地线中串连多个接地点。
5、在低压线路装置中，严禁利用大地作零线供电，不得借用机械本身钢结构作工作零线。
6、保护零线上不得加装熔断器断路设备。
7、电气设备必需由当地供电部门颁发电工合格证专职电工在其指导下安装、维修工作。
8、严禁带电作业或采取预约停送电时间方法进行电气检修，检修前必需切断电源并悬挂“严禁合闸，有些人工作”警告牌，牌挂、取应专员负责。
9、电气装置碰到跳闸，不得强行合闸，应查明原因，排除故障后再行合闸。
10、多种电闸箱内，不得存放任何东西，保持清洁，并配置安全锁，非作业人员不得私自开箱合闸。工作完成后，应切断电源，锁好闸箱。
11、电气设备额定工作电压须和电源电压等级相同。
12、电气设备必需做好定时检验工作，确保运行正常，保护整定值不随意更动。
13、清洗电动机械时，不得将水冲到电气设备上。
14、发生意外人身触电时，应立即切断电源，然后对触电者作紧抢救护，严禁在未切断电源前和触电者接触。

二00四年十二月二十二
