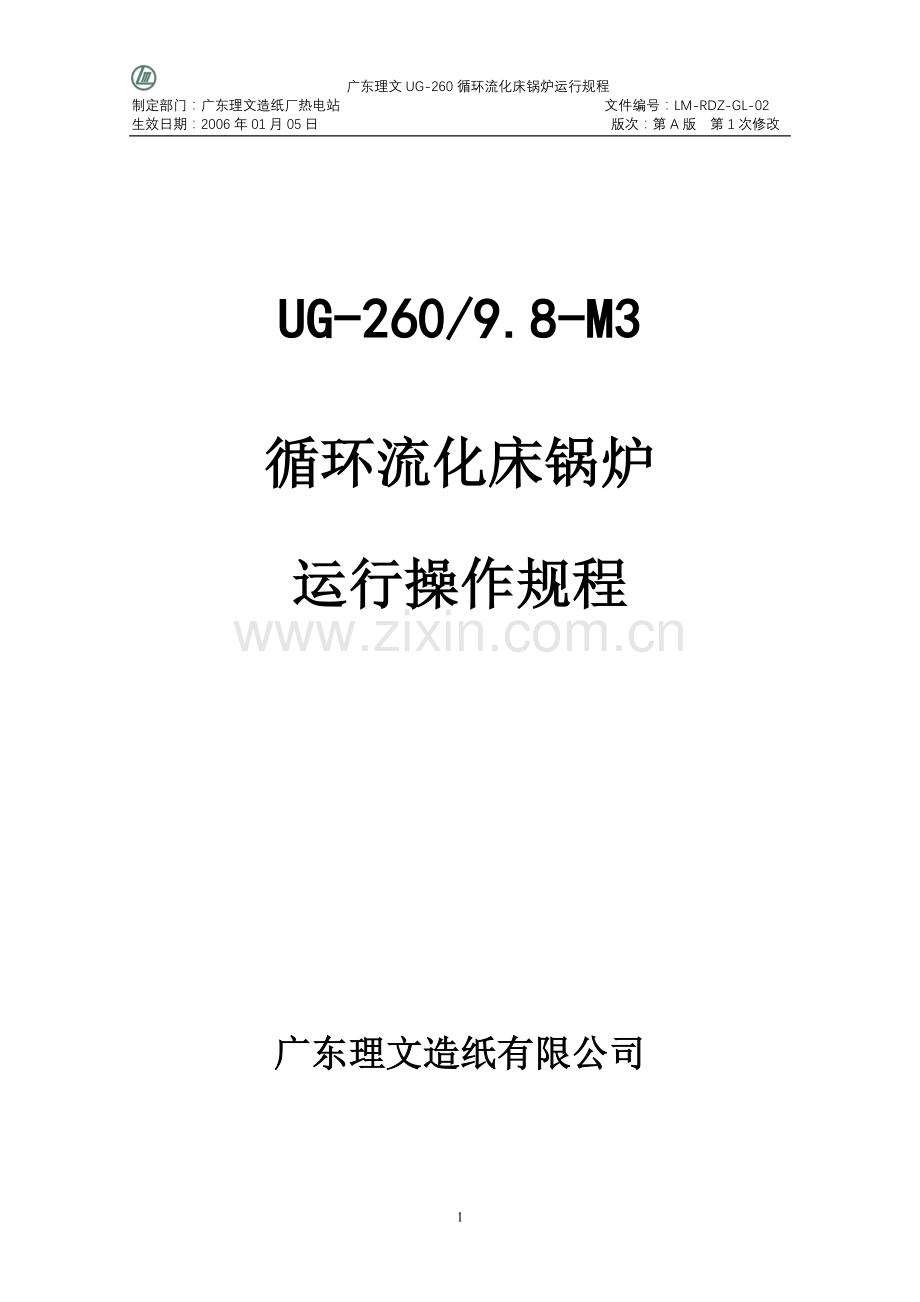

无锅260吨循环流化床炉运行操作规程.doc_第1页
第1页 / 共73页
无锅260吨循环流化床炉运行操作规程.doc_第2页
第2页 / 共73页
无锅260吨循环流化床炉运行操作规程.doc_第3页
第3页 / 共73页
无锅260吨循环流化床炉运行操作规程.doc_第4页
第4页 / 共73页
无锅260吨循环流化床炉运行操作规程.doc_第5页
第5页 / 共73页
点击查看更多>>
资源描述

1、 广东理文UG-260循环流化床锅炉运行规程制定部门:广东理文造纸厂热电站文件编号:LM-RDZ-GL-02生效日期:2006年01月05日版次:第A版第1次修改UG-260/9.8-M3循环流化床锅炉运行操作规程广东理文造纸有限公司前言本规程作为保证UG-260/9.8-M3型循环流化床锅炉安全经济运行,防止运行中发生事故和正确处理事故之用。本规程的解释权属广东理文电站。本规程批准:吴晓师本规程审定:本规程审核:本规程初核:本规程修编: 夏 憬目 录第一章 设备概述 51.1设备概况51.2锅炉结构简述61.3锅炉系统概述81.4锅炉辅助设备101.5DCS联锁控制原理181.6DCS安全联

2、锁控制及保护29第二章 锅炉机组的启动352.1启动前检查352.2锅炉水压试验362.3转动机械试运行372.4锅炉点火前的准备及试验382.5锅炉上水382.6冷态实验402.7启动燃烧器点火402.8锅炉升温升压402.9启动要求及注意事项412.10锅炉并炉 422.11安全门调整与实验 422.12冷态启动曲线43第三章 锅炉机组的运行及调整433.1锅炉运行的调整任务及要求433.2锅炉运行的调整443.3锅炉的吹灰453.4锅炉排污463.5锅炉排渣46第四章 锅炉压火及热启动464.1锅炉压火464.2锅炉热启动47第五章 锅炉机组的停用485.1锅炉机组的正常停止485.2有

3、计划的热停炉495.3非计划停炉(MFT)操作495.4紧急停炉495.3停炉速率49第六章 故障处理506.1故障停炉506.2锅炉水位异常506.3汽水的共腾526.4水冷壁及水冷屏损坏526.5省煤器管的损坏536.6过热器管损坏546.7主蒸汽、减温水及给水管道的损坏546.8锅炉及管道的水冲击556.9锅炉主燃料切除(MFT)556.10锅炉床温高或低 576.11风机故障 576.12负荷突降 586.13厂用电消失 586.14给煤机故障 596.15燃烧室墙壁的损坏 596.16锅炉结焦、炉膛超温 606.17锅炉灭火 61第七章 锅炉的保养627.1冲洗过热器627.2停炉后

4、的防腐627.3锅炉停炉后冬季防寒63第八章 布袋除尘器 648.1 除尘器主要部件 648.2 操作说明 648.3 注意事项 66第九章 输灰系统 689.1 仓泵系统 689.2 卸料系统 70第十章锅炉运行定期工作 71第一章 设备概述1.1设备概况1.锅炉简述锅炉型号:UG-260/9.8-M3制造厂家:无锡华光锅炉集团出厂年月:2005投产年月:2006本锅炉是一种高效,低污染的新型锅炉。该炉采用了循环流化床燃烧方式,其煤种的适应性好,可以燃用烟煤、无烟煤、贫煤,也可以褐煤、煤泥、煤矸石等较低热值燃料,燃烧效率达95-99%,由于采用分段燃烧方式、可大幅度降低NOx的排放,尤其可燃

5、用含硫较高的燃料,通过向炉内添加石灰石,能显著降低SO2 的排放,可降低硫对设备的腐蚀和烟气对环境的污染。另外,灰渣活性好可以做水泥等材料的掺合料。2.锅炉设计和运行主要原始资料额定蒸发量 260T/H额定蒸汽温度 540额定蒸汽压力 9.81Mpa给水温度 215锅炉排烟温度 136排污率 2%空气预热器进风温度 20锅炉计算热效率 90.5%锅炉保证热效率 90%燃料消耗量 32.45t/h石灰石消量 1.65t/h一次热风温度 179二次热风温度 179一二次风量比 60:40循环倍率 2530锅炉飞灰份额 70%脱硫效率(钙硫摩尔比为2.3时)90%3.煤种 项目符号单位数 值设计煤种

6、校核煤种收到基低位发热量Qnet,arKj/kg2260423050全水份Mar%88.4空气干燥基水份Mad%干燥无灰基挥发份Vdaf%1232.4收到基灰分Aar%2419.28收到基碳Car%5959.08收到基氢Har%3.13.16收到基氧Oar%3.548.77收到基氮Nar%4.560.7收到基全硫Sar%0.80.61灰变形温度DT12501220灰软化温度ST13001320灰熔化温度FT15001420哈氏可磨指数HGIHGI4.锅炉主要资料汇总 锅炉其本尺寸: 炉膛宽度(两侧水冷壁中心线间距离) 8770 mm炉膛深度(前后水冷壁中心线间距离) 5970mm炉膛顶棚管标高

7、 40100mm 锅筒中心线标高 43500mm锅炉最高点标高 47800mm 运转层标高 8000mm 操作层标高 5400mm 锅炉宽度(两侧柱间中心距离) 23000mm 锅炉深度(柱Z1与柱Z4之间距离) 25100mm 1.2锅炉结构简述本锅炉为高温高压,单锅筒横置式,单炉膛,自然循环,全悬吊结构,全钢架型布置.锅炉运转层以上露天,运转层以下封闭,在运转层8米标高设置混凝土平台.炉膛采用膜式水泠壁,锅炉中是蜗壳式汽泠旋风分离器,尾部竖井烟道布置两级三组对流过热器,过热器下方布置三组省煤器及一二次风各二组空气预热器。 1.锅筒 锅筒内径为1600mm,壁厚为100mm,筒体全长1380

8、0mm,筒身由19Mn6钢板卷焊而成,封头是用同种钢板冲压而成。锅筒内部装置由旋风分离器、水清洗装置、顶部均流板分离器、连续排污管、加药管等组成。旋风分离器直径为315,共44只。由旋风分离器出来的蒸汽经过水清洗装置穿过锅筒顶部的均流板分离器,然后由蒸汽引出管到过热器系统。 在集中下降管进口布置了栅格及十字挡板,改善下降管带汽及抽孔现象,锅筒上除了布置必须的管座外,还布置了再循环管座,紧急放水管座,备用管座。 锅筒内正常水位在锅筒中心线下180mm处,最高、最低安全水位距正常水位为上下各50mm。锅筒装有两只就地水位表,此外还装有两只电接点水位表,可把锅筒水位显示在操纵盘上并具有报警的功能。另

9、外,锅筒上配有三台供自控用单室平衡容器。 为提高蒸汽的品质,降低炉水的含盐浓度,锅筒上装有连续排污管和炉内水处理用的加药管,连续排污率为2%。锅筒通过两套悬吊装置悬挂于钢架上,可沿轴向自由胀缩。锅筒中心线标高:43500 mm2.水冷系统结构考虑到合理的炉膛流化速度,炉膛断面尺寸设计成8770mm 5970mm ,炉膛四周由管子和扁铁焊成全封密膜式水冷壁.前后及两侧水冷壁分别各有109-605与74-515根管子.前后水冷壁下部密相区处的管子与垂直线成一夹角,构成上大下小的锥体.锥体底部是水冷布风板,布风板下面由后水冷壁管片向前弯与二侧墙组成水冷风室.布风板至炉膛顶部高度为34.5米,炉膛烟气

10、截面流速5.5m/s。后水冷壁上部两侧管子在炉膛出口处向分离器侧外突出形成导流加速段,下部锥体处部分管子对称让出二只返料口.前水冷壁下方有4只给煤口,侧水冷下部设置供检修用的专用人孔,炉膛密相区前后侧水冷壁还布置有两排二次风口。前后侧水冷壁分成四个循环回路,由锅筒底部水空间引出三根32525集中下降管,通过18根15912的分散下降管向炉膛水冷壁供水,其中两侧水冷壁下集箱分加别由3根分散下降管引入,前后墙水冷壁下集箱分别由6根分散下降管引入.两侧水冷壁上集箱相应各有3根15912连接管引入汽包,前后墙水冷壁上集箱有12根15912引出.两片水冷屏则各有从锅筒引出的一根21916下降管供水,再分

11、别由2根13310的引出管引至锅筒。水冷壁,集箱,连接管的材质均为20G/GB5310。3、过热器锅炉采用辐射和对流相结合,并配以二级喷水减温器的过热器系统。饱和蒸汽从锅筒由4根15912的管子引至分离器前导流加速段包墙的入口集箱,经过管径51的包墙管后引至出集集箱,再由导汽管引入旋风分离器下环型集箱,蒸汽经膜式壁上行到上环形集箱后引至尾部包墙的两侧上集箱,随后下行,流经两侧过热器包墙,再由转角集箱进入前包墙,顶包墙和后包墙(包墙管均为515),后包墙出口下集箱作为低温过热器入口集箱,低温过热器385光管顺列布置.为减少磨损,一方面控制烟速,另一方面加盖防磨盖板.过热蒸汽从低温过热器出来后,经

12、连接管进入一级喷水减温器进行粗调,然后进入屏式过热器,屏式过热器布置在炉膛上部,采用385,12Cr1MoVG的管子,wing-wall结构形式,使屏过不会产生磨损,再经连接管交叉后引至二级喷水减温器进行细调,最后经高温过热器后引入出口集箱,高温过热器采用385,12Cr1MoVG与12Cr2MoWTiB的管子。4.省煤器尾部竖井烟道中设有三组省煤器,具有较好的抗磨性能。省煤器秋的材质为20GGB5310高压锅炉管。省煤器管束最上排装设防磨护瓦,蛇形管每个弯头与四周墙壁间装设防磨罩。在锅筒与省煤器之间设有再循环管,以确保锅炉在启动过程中省煤器有必要的冷却。省煤器出口集箱设有排放空气的管座和阀门

13、,入口集箱上设有两只串联的放水阀与酸洗管座。在省煤器各管组之间均留有人孔门,以供检修之用。 5.空气预热器空气预热器采用管式且四组布置,中间二组为二次风空气预热器,上下各一组为一次风空气预热器,空气分别由一次风机和二次风机送入。空气预热器管子迎风面前三排管子采用423的厚壁管。每级空气预热器及相应的连通箱均采用全焊接的密封框架,以确保空气预热器的严密性。 6.吹灰装置为了清除受热面上的积灰,保证锅炉的效率和出力,本锅炉在尾部烟道侧墙安装了声波吹灰器。7.构架和平台扶梯本炉构架全部为钢结构,可在地震烈度七度以下的地区安全运行,当安装在地震烈度七度以上的地区时,应考虑架斜撑的办法加固,钢架散装出厂

14、,在现场安装。 锅炉在炉顶和集箱,人孔、检查孔等地方布置了平台、以使观察、操作和维修,各平台有扶梯相连。为便于上下扶梯方便,扶梯倾角采用45。8.锅炉范围内的管路布置给水操作台为二路管道给水。给水通过给水操作台从锅炉右侧引入省煤器进口集箱。锅筒上装有各种监督、控制装置。如双色水位计、低读电接点水位计、单室平衡容器、连续排污管等。定期排污管设在集中下降管下端以及各水冷壁下集箱。主汽集箱上装有排汽和反冲洗管路,2个安全门,以及压力表、疏水、放气、旁路等管座。此外,在减温器和主汽集箱上均装有供监测和自控用的热电偶插座。为了监督运行,装设了给水、锅水、饱和蒸汽和过热蒸汽取样装置。在主汽集箱的左端装有电

15、动闸阀,作为主蒸汽出口阀门。1.3锅炉系统简述1.汽水系统锅炉给水是由二根21916给水管道构成的给水平台引至省煤器加热后,由省煤器出口经吊挂管引至吊挂管出口集箱,再由12根引出管送至锅筒。给水送至锅筒后,全部送到蒸汽清洗装置,清洗后的水进入锅筒的水空间。从锅筒下部引出5根集中下降管,布置于炉前,再由各分散下降管引入各下集箱。经过水冷壁后由引汽管送至锅筒汽空间进行再分离。饱和蒸汽从锅筒由4根管子引至分离器前导流加速段包墙的入口集箱,经过包墙管后引至出集集箱,再由导汽管引入旋风分离器下环型集箱,蒸汽经膜式壁上行到上环形集箱后引至尾部包墙的两侧上集箱,随后下行,流经两侧过热器包墙.再由转角集箱进入

16、前包墙,顶包墙和后包墙。后包墙出口下集箱作为低温过热器入口集箱,过热蒸汽从低温过热器出来后,经连接管进入一级喷水减温器进行粗调,然后进入屏式过热器,经过屏式过热器后由连接管交叉后引至二级喷水减温器进行细调,最后经高温过热器后引入出口集箱。2.风烟系统锅炉采用平衡通风的形式,其用风主要由两台一次风机,一台二次风机供给,一、二次风经送风机升压后进入四组管式空气预热器。中间两组为二次风预热器,烟气在管外自上而下流动,空气在管内横向冲刷,二次风经过两个行程进入二次风管,通过布置在燃烧室四周分层布置的二次风喷嘴进入炉膛,为分段燃烧提供空气。一次风经过二个行程预热后进入炉膛底部水冷风室,一部分通过布风板上

17、的风帽使床料流化,另一部分作为播煤风。一、二次风量比约为6:4(根据煤种稍有区别)。烟气及携带的固体颗粒离开炉膛,从切向进入炉后两侧旋风分离器,粗颗粒由于离心力作用从烟气中分离出来,落入物料回料装置,由返料风送入炉膛再燃烧,而烟气携带细颗粒则通过旋风筒从顶部引出,进入尾部竖井,从上至下流动,经过各级对流受热面,进入布袋除尘器,除去飞灰后,再由两台引风机送入烟囱。锅炉设有三台返料风机,正常运行二开一备,互为联锁,不经预热的空气经返料风机增压后,送入返料器下部的松动风室和流化风室。返料风机属定容风机,风量风压可通过溢流阀调整。3.燃烧系统 燃烧系统由燃烧室、炉膛、旋风分离器和返料器组成。炉膛下部是

18、密相料层,最底部是水冷布风板,布风板截面均匀布置风帽。经过预热器的一次风,由风室经过这些风帽均匀进入炉膛。燃煤经设在炉前的4台称重给煤机送入燃烧室。落煤口上方设置了播煤风、送煤风(一次热风)。二次风约占总空气量的40%(根据煤种稍有区别),经喷咀进入炉膛,喷咀分上、下两层布置,以利燃烧的调整和控制氮氧化物的排放。整个燃烧过程是在较高流化风速下进行,炉温控制在880-960。含灰烟气在炉膛出口处分为左右两股,进入两个旋风分离器,被分离的细颗粒经返料器返回炉膛循环再燃,离开旋风分离器的烟气经过热器进入尾部烟道,随烟气排走的微细颗粒可由锅炉后部的除尘器收集。旋风分离器采用切向进气方式。可保证分离效率

19、99.5%。由于分离效率高,可保证炉膛内有足够的循环灰量,减少尾部烟气含灰量,有利于尾部受热面的防磨。 为了降低返料温度,降低炉墙重量,缩短起炉时间,增加密封性及运行的可靠性,本锅炉采用了最新的高效蜗壳式汽冷旋风分离器。旋风分离器下端回料立管结构合理,确保分离效果,并避免噎塞或气流扰动影响分离效果。 旋风分离器上部烟气出口管即中心筒采用耐磨耐高温材料制造,出口管延长进入旋风分离器筒体一定长度以阻止烟气短路。燃烧后的灰渣,较大颗粒的部分,可经炉底3个219的冷灰管排走,而较小颗粒的炉灰可以从旋风分离器下的返料器的细灰管排出。本炉为床下动态点火,在风室后侧布置2个点火器(每个700900Kg/h)

20、,点火油为0#轻柴油,油压为2.5Mpa。4.燃油系统燃油系统包括油枪和油枪用燃油管道系统、吹扫用压缩空气管路系统、供火焰检测器和观察孔冷却用的压缩空气管路系统。5.给煤系统煤为二级破碎,粒度合格的煤先贮进炉前两个煤仓。四台给煤机在炉膛前水冷壁下部沿炉膛宽度方向均匀布置。给煤装置设计具有足够的裕度。每台给煤装置均按50%容量设计,以满足在运行中两台称重给煤机停运时,给煤装置仍可满足锅炉出力达到100%额定负荷。在煤仓出口布置有一个电动闸板阀。燃料从煤仓进入称重给煤机后,靠重力落入落煤管,落煤管上端有送煤风,下端靠近水冷壁处有播煤风,给煤借助自身重力和引入的送煤风沿着落煤管滑到下端在距布风板18

21、00处进入炉膛。 播煤风采用经预热后的热一次风,给煤口一次风压力高于同等高度上的炉膛内压力,防止炉内烟气反窜。高压头、高速度的播煤风使给煤非常均匀的分布在整个床面,良好的炉内流化状态可使给煤混合良好。同时,高速的气流可避免燃料在播煤槽内停留、堆积和搭桥,保证给煤的畅通。给煤量通过改变给煤机的转速来调整,给煤机内通入一次冷风作为密封风、由于给煤管内正压(约有4000pa正压),给煤机必须具有良好的密封,因此在给煤机内设置有密封风。6.石灰石给料系统本台锅炉按添加石灰石脱硫设计,石灰石通过气力输送经炉前二次风口送入炉膛。脱硫的石灰石耗量每小时1.65吨,按脱硫比2.3计算。脱硫效率为90%。7.输

22、渣系统煤燃烧后的灰分别以底渣形式从炉膛底部排出和以飞灰形式从尾部排出。煤的种类、粒度和成灰特性等会影响底渣和飞灰所占份额。就本锅炉而言,按底渣占总灰量的30%及粒度0.110mm、飞灰占总灰量的70%及粒度00.1mm来设计。炉底渣从水冷布风板上的三根219水冷放渣管排出炉膛,其中两根经水冷排渣管直排入水冷滚筒冷渣机,再由输渣机送入渣库,然后由汽车外运。每台冷渣机按8t/h冷渣量配置,另一根做事故排渣管,水冷放渣管中的水参与锅炉水循环,不需另接冷却水源。1.4锅炉辅助设备4.1风机4.1.1设备规范引风机型号CGXY240-48No26电机型号YBFJ5606流量290000m3/h电压690

23、V风压8000Pa电流987A转速960r/min功率1000KW数量2台生产厂家四川鼓风机有限责任公司上海电气集团上海电机厂有限公司一次风机型号2828B/800电机型号YKK5604流量106560m3/h电压10KV风压22000Pa电流60.9A转速1480r/min功率900KW数量2台生产厂家上海鼓风机厂有限公司上海电气集团上海电机厂有限公司二次风机型号2008A-865电机型号YKK450-4流量111780m3/h电压10 KV风压11000Pa电流32.5转速1480r/min功率450KW数量1台生产厂家上海鼓风机厂有限公司上海电气集团上海电机厂有限公司(罗茨风机) 返料风

24、机型号MJ3R53WD电机型号Y225M4 B3流量2000m3/h电压380V风压50000Pa电流84.2A转速1450r/min功率45 KW数量3台生产厂家四川鼓风机厂4.1.2风机启动前的检查1.确认检修工作完毕,工作票已办理终结手续;2.现场整洁,信道畅通,照明良好;3.各风机出入口调节档板电源已投入并正常,挡板开关灵活好用;4.确认各风机绝缘合格;5.所有风机处于良好的备用状态,设备就地启停功能、灯光指示、事故按钮、“就地/远控”选择开关良好,位置正确,确认风机已具备投运条件,动力电源已送上;6.风机的正常启、停操作必须得到班长的同意,操作时必须有人监视且就地派专人进行现场检查,

25、操作完毕后必须向班长汇报,并作好详细的记录(紧急情况按事故处理有关事项进行);7.对拆掉电源线检修后或第一次启动的风机,必须确认电动机的转动方向正确后方能连接机械部分启动;8.机组大小修后应分别做切换和联锁保护试验,并正常;9.各项操作结束应全面检查,确认一切正常后,将操作内容和注意事项认真填写在记录本上;10.运行中发现设备异常情况,应及时报告值班长,联系检修人员处理,并做好记录;在设备上进行的所有检修工作,均应严格执行检修工作票制度。11.转机检查:a. 外壳人孔门应上好,螺丝拧紧不缺,保温完整,并无积灰和杂物;b. 地脚螺栓齐全、牢固,电动机接线良好,水泥台上应无杂物,并保持清洁;c.

26、轴承油位在油位计的1/22/3处,油质良好,油色正常,无乳化等现象;d. 转动机械手动盘车轻便,无卡涩,靠背连接牢固,防护罩完好;e. 轴承冷却水畅通无堵塞,温度计完好;f. 事故按钮完整,无杂物;12.无风机故障信号、跳闸信号出现;13.无停机信号出现;14.风、烟道挡板位置处于下列位置;a. 引风机、一次风机、二次风机、返料风机进口调节门全关,出口电动门(引风机除外)关闭;b. 左、右二次风门及一次风床下两个主风道调节门全关(根据风道处调门温度点火时可适当开启),点火风道调节门(燃烧风、混合风)全开(锅炉点火启动时);c. 给煤机入口、出口门关。4.1.3 风机启动按风机启动顺序启动各风机

27、:2台引风机、1台返料风机、2台一次风机、二次风机;1.确认启动条件满足后,开启出口风门,启动风机;2.观察启动电流恢复时间是否正常;3.检查电流、振动、轴温在正常范围内;4.转速达到正常且稳定后逐渐增加调节门开度至正常要求位置;5.风机正常运行时必须检查各部情况:a.电流是否在额定范围内;b.轴承振动、温度是否正常;c.排风温度是否正常。4.1.4 风机停止1.逐渐关闭入口调节挡板,风机空载。2.按停机按钮,停机后关闭出口风门。3.做好停机维护工作。4.2称重式给煤机4.2.1 主要技术参数型号为:10-57耐压式称重给煤机运输皮带:波纹无缝裙边胶带带宽:500mm流量:0-25t/h 主驱

28、动头驱动功率 :2.2Kw清扫链驱动头驱动功率 :1.1Kw整机重量 :5300Kg数量:四台生产厂家:江苏赛摩拉姆齐技术有限公司4.2.2主要性能与应用称重给煤机用于流化床锅炉用煤的计量给料,给料过程为皮带连续给料,给煤自煤仓进入称重给煤机通过称重桥架进行重量检测,同时装于尾轮的测速传感器对皮带进行速度检测,被检测的重量信号及速度信号一同送入XR2105积算器进行微积分处理并显示以吨/小时为单位瞬时流量及以吨为单位的累计量,其内部调节器将实测流量信号值与经过通讯板来自工控机的设定流量值进行比较,并根据偏离大小输出相应的信号值,通过变频器改变电机的快慢以改变给料量使之与设定值一致,从而完成恒定

29、给料流量的控制,累积流量信号送入工控机,实现设定给料总量达标停机功能,运输及计量均在坚固的耐压腔体内进行,在输送及计量的下部设有刮板式清扫装置,撒落料及飞灰都能被清理到出煤口,整个系统设有皮带跑偏报警、堵煤报警、断链报警和腔内超温报警。机体外壳开有多个观察窗、照明灯,便于随时观察机器运转情况。4.2.3注意事项1.启动称重给煤机时应检查所有的连接件是否松动,头尾轮及各托辊上母线是否在同一平面内特别是称重托辊。2.各润滑点(除减速机)均已填充油脂,首次使用时不须润滑。3.启动前须给皮带施加张力,在调整张力时尽量使皮带两侧张力平衡,在皮带跑合期间其张力不要太大。4.在调试及运行时防止异物对称重区的

30、冲击和过载以免造成称重传感器的损坏。4.2.4 操作 启动前应检查就地控制箱各控制电源已送电,无报警指示。4.2.4.1手动操作1.启动前检查机械称本部分清扫器有无异物卡住或其它影响开机故障,检查皮带是否跑偏。2.机械部分检查正常后,把控制方式打到“就地”位置。3.打开给煤机的“进煤口”“出煤口”。 4.按“输送机启动”按钮,此时“输送机运行”灯亮。5.通过调节变频器参数来调节给煤量。最高频率设定在50HZ。6.检查给煤机工作情况,如无异常即可投入正常运行。7.清扫器的操作方式:在操作箱面板将“清扫器”打到“手动”位置。按下“清扫器启动”按钮,清扫器运行,“清扫器运行”指示灯亮;当按下“清扫器

31、停止”时,清扫器停止,“清扫器运行”指示灯熄灭。8.故障及信息显示:在手动运行时,可能出现的故障显示在现场操作箱上,检查处理完故障后,可按控制柜上的”报警复位”按钮进行复位。9.在现场操作箱上有3排指示灯,由左至右其代表的内容为:电源指示、输送机运行、清扫器运行、超温报警、进煤门开、出煤门开、断链报警、堵煤报警、跑偏报警、进煤门关、出煤门关。因受超温报警的联锁控制,一旦给煤机内部超温,闸门将自动关闭。4.2.4.2自动控制进入自动控制工作方式之前,应将所有给煤机按上述方法进行调试,只有经调试确认每台给煤机完全工作正常后才可进行自动工作。1.运行时,将控制柜的“控制方式”按钮旋到“远程”位置,“

32、清扫器”打到自动位置。2.在DCS上打开“进煤口”“出煤口”,通过变频调整给煤量。就地检查无异常即可投入正常运行。3.系统全部送电,在接到远程启停信号后,输送机运行指示灯亮,输送机正在运行;清扫器运行指示灯,;清扫器正在运行;断链报警指示灯亮,清扫链断链检测动作;堵煤报警指示灯亮,检测开关动作;跑偏报警指示灯亮,输送机跑偏检测动作。4.在远程信号消失时,系统将自动停止输送机。4.2.5维护保养1.头尾轮用轴承润滑脂:3#通用锂基润滑脂。润滑方式:油枪注油。润滑周期:每隔一周加注一次油脂。注意事项:必须按规定油脂牌号加注,避免用不同种类油脂混合变质影响轴承使用,加脂时不宜使用过分的压力以免损坏密

33、封装置;加注油脂以新脂从轴承内部略有挤出为宜。2.托辊:运行过程中应经常定期检查托辊转动是否灵活,出现不转或滞转的应报告值班长联系检修处理。3.皮带:使用过程中应经常观察皮带的张力大小及跑偏情况,如有跑偏现象应报告值班长联系检修处理。4.3 冷渣系统本锅炉采用连续排渣的方式运行。排渣量根据料层差压调节冷渣机转速来进行控制。必要时可通过启停泠渣机和事故放渣管来控制。炉渣经冷渣机冷却后由两级链斗输渣机送入渣仓。冷渣机的冷却水来自凝结水泵,通过冷渣机后送入除氧器(或疏水箱)。另备一条旁路,从除盐水母管供水,通过冷渣机后送入除氧器(或疏水箱)。4.3.1.冷渣系统的运行操作开机的操作程序:置斜链斗式输

34、渣机、水平链斗式输渣机于相应运行状态开冷渣水进出口阀启动冷渣机并调整所需速打开落渣阀4.3.1.1.冷渣机启动前的检查1.检查输渣机轴承润滑油润滑情况。2.检查轴承座地脚螺丝是否牢固。3.检查减速机润滑油油位情况,缺油应及时添加,应无漏渗油。4.检查变频电机情况以及地脚螺丝是否牢固。5.冷渣机特别是驱动装置转动部位下有无异物。6.冷渣机通水管有无泄漏,水流量是否正常,入口温度是否在规定的范围内。7.旋转接头联接是否良好,有无漏水。8.筒体应标有正确的旋转方向。4.3.1.2.链斗式输渣机启动前的检查(含水平链斗和斜链斗输渣机)1.链条与链轮有无爬步、脱齿等现象。2.两链条有无跑偏现象。3.每个

35、滚轮是否转动灵活。4.电机减速机的地脚螺丝有无松动现象,润滑油情况是否良好。5.各就地控制箱上电源是否送上,操作器、调节装置是否完好。4.3.1.3.斜链斗输渣机的启动 1.合上控制箱内电源开关,控制箱门上电压表指示为:380V。2.按下控制箱上“正转”按钮,输渣机起动。3.若需改变电机转速,可用逆变器面板来调节变频器输出频率。(一号炉未设置)4.3.1.4.水平链斗输渣机的启动(同启动斜链斗输渣机)。4.3.1.5.冷渣机的启动1.检查冷渣冷却水管路及其管道零件、冷渣机及其就地控制箱、落渣阀等设备是否完好。如不完好,应在处理完好后方能进行操作。2.打开冷渣机冷却水的进出口阀门,并检查冷却水进

36、口压力表指示应在1.11.3MPa之间,每台冷渣机的冷却水流量约为20T/H,否则不能开启冷渣机。3.开启倾斜链斗输渣机及水平链斗输渣机。4.启动冷渣机,逐步增大变频器的频率输出以增大冷渣机的转速,速度的大小以出口处渣的温度为准。就地控制时只操作面板的开/停按钮,严禁对变频器的其它按键进行操作。5.开启冷渣器进料口上的落渣阀,根据出渣情况和锅炉的床压适当调节冷渣机的转速。冷渣机的出水温度一般不超过60。否则应降低冷渣机的转速来降低冷渣水的温度。4.3.1.6.除渣系统的停运1.首先将落渣阀关闭,待冷渣机内的渣走空以后将调速旋钮调至零位,再按下停止按钮,停运拖动电机。2.待输渣机内走空后,可依次

37、停运水平链斗及斜链斗输渣机。3.冷渣机出口冷却水温度降至50以下后,可关闭冷渣机冷渣水的进出口门。4.3.1.7.除渣系统联锁关系为:倾斜链斗输渣机 水平链斗输渣机冷渣机除盐水阀 冷渣机 4.3.2.输渣系统启、停注意事项如下:1.输渣设备启动以后,要进行一次全面的检查,检查设备运转情况是否正常。 2.启动冷渣机,可以启动一台,也可以两台全部投运,同样启动一台冷渣机,应先启动链斗输渣机。3.在调整各输送设备转速和输送量时,应保证其后一级的输送量,应大于前一级输送设备的输送量。4.在调节链式输渣机时,不得使电机超过其最高允许转速运行。5.输渣设备停运前,必须将其下走空,以免下次启动困难。 6.冷态启炉时须将风室下出渣管上手动高温闸阀关闭,防止锅炉向下膨胀损坏冷渣器头。4.3.3.冷渣机故障与排除序号故障现象故障原因排除办法1出渣口不出渣或渣量小a.进渣口有大礁块堵塞由捅渣口清理焦块b.锅炉出渣管有大焦块堵塞由捅渣口清理焦块c.冷却通道堵塞或部分堵塞关闭闸板门,拆
