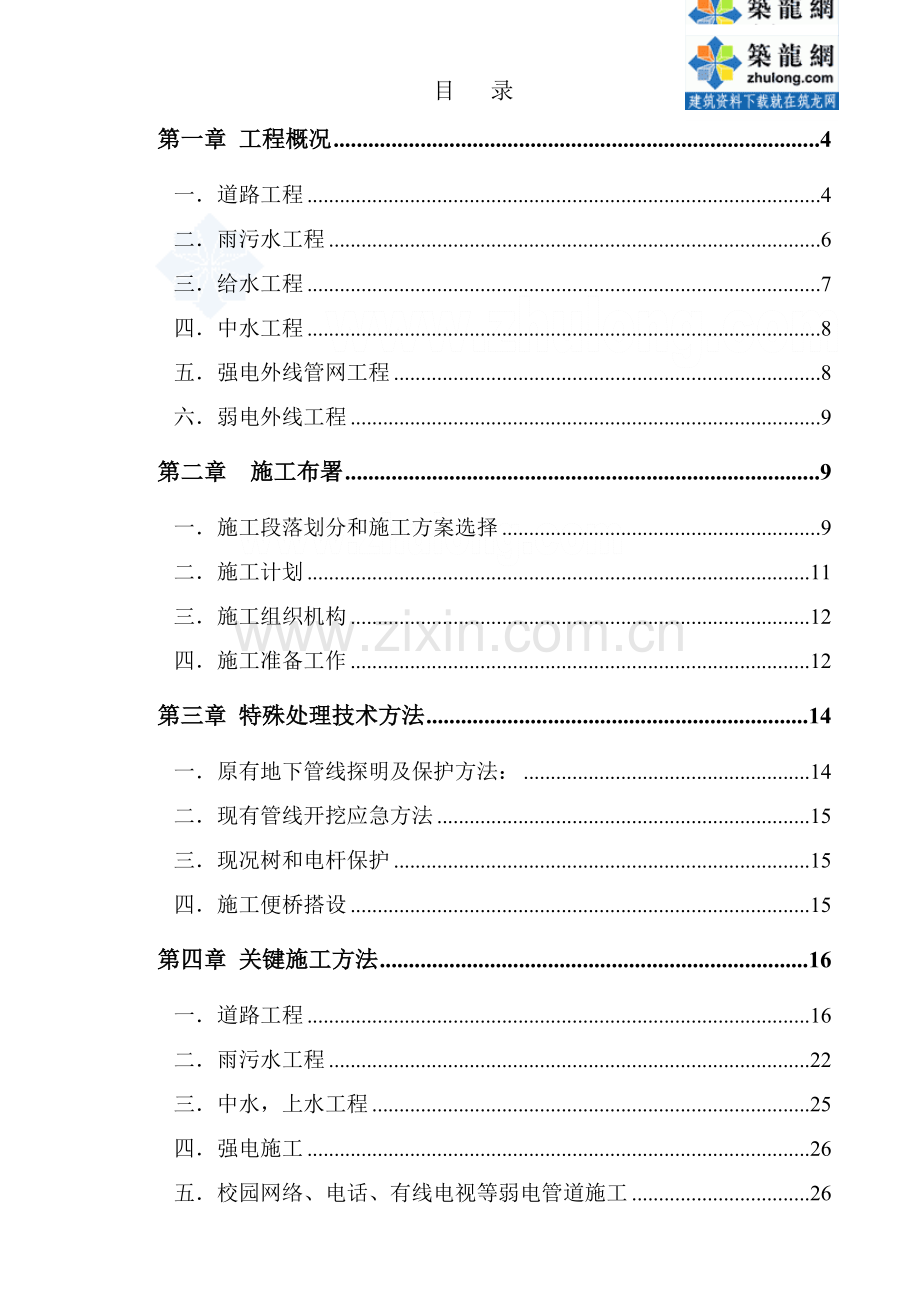

目 录
第一章 工程概况 4
一．道路工程 4
二．雨污水工程 6
三．给水工程 7
四．中水工程 8
五．强电外线管网工程 8
六．弱电外线工程 9
第二章 施工布署 9
一．施工段落划分和施工方案选择 9
二．施工计划 11
三．施工组织机构 12
四．施工准备工作 12
第三章 特殊处理技术方法 14
一．原有地下管线探明及保护方法： 14
二．现有管线开挖应急方法 15
三．现况树和电杆保护 15
四．施工便桥搭设 15
第四章 关键施工方法 16
一．道路工程 16
二．雨污水工程 22
三．中水，上水工程 25
四．强电施工 26
五．校园网络、电话、有线电视等弱电管道施工 26

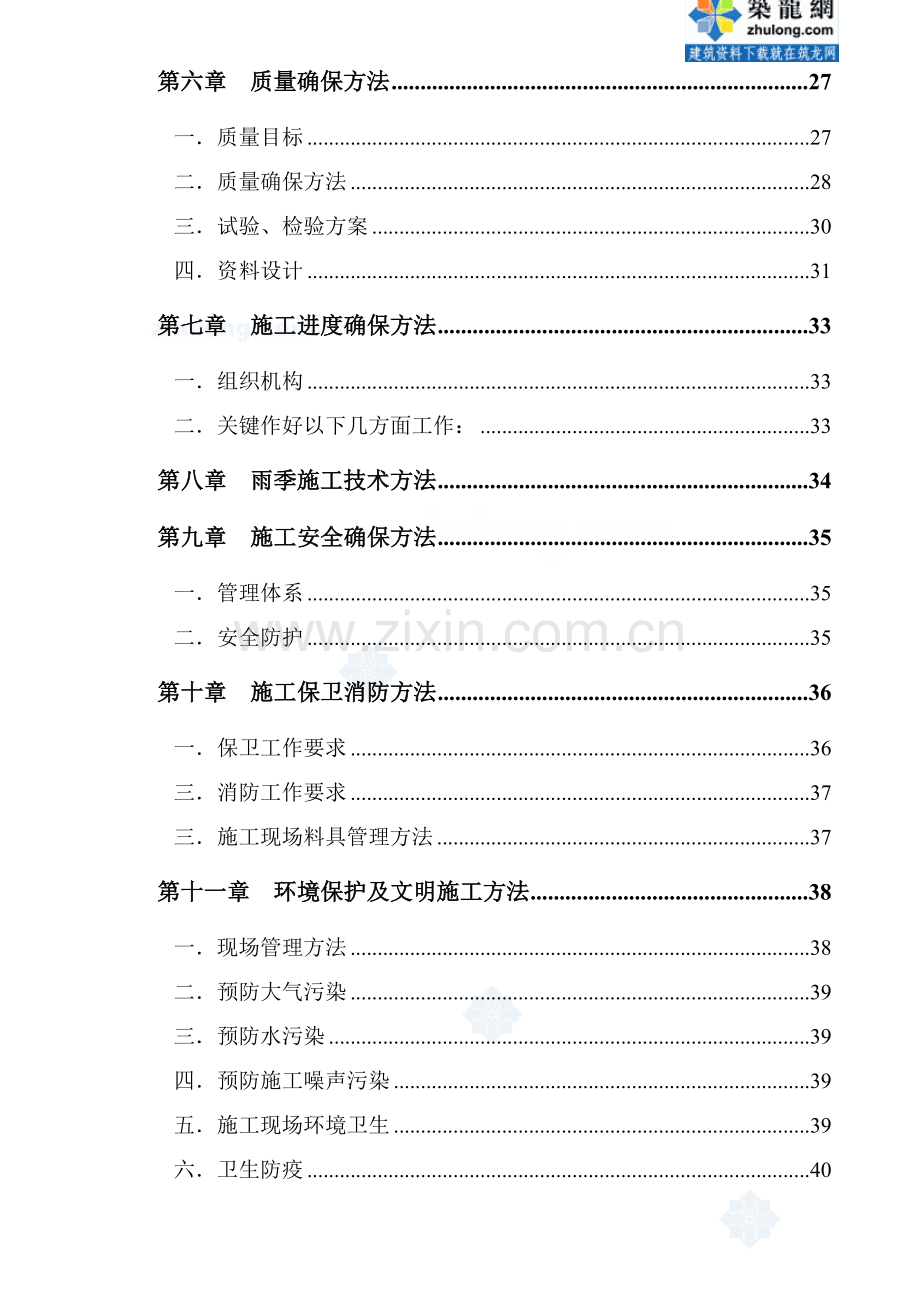

第六章 质量确保方法 27
一．质量目标 27
二．质量确保方法 28
三．试验、检验方案 30
四．资料设计 31
第七章 施工进度确保方法 33
一．组织机构 33
二．关键作好以下几方面工作： 33
第八章 雨季施工技术方法 34
第九章 施工安全确保方法 35
一．管理体系 35
二．安全防护 35
第十章 施工保卫消防方法 36
一．保卫工作要求 36
三．消防工作要求 37
三．施工现场料具管理方法 37
第十一章 环境保护及文明施工方法 38
一．现场管理方法 38
二．预防大气污染 39
三．预防水污染 39
四．预防施工噪声污染 39
五．施工现场环境卫生 39
六．卫生防疫 40
附图一 施工机械计划表 41
附图二 人力资源使用计划框图 42
附图三 施工材料计划表 43
附图四 施工平面部署图 45
附图五 施工进度计划 46
附图六 项目经理部组织机构图 47
附图七 施工质量确保体系 48
附图八 工程质量控制步骤图 49
附图九 工程质量目标设计表 50
市政道路工程质量设计 50
CPP管质量检验标准 53
上水工程质量目标设计 54
附图十 安全、消防及保卫体系 55
附图十一 环境保护、文明施工体系 56
附图十二 综合管线横断面图 57
附图十三 施工便桥示意图 58
第一章 工程概况
中国人民大学校园基础设施改扩建工程（xx工程）在xx市xx区中xx大街xx号(xx大学校园内)。本标段工程内容包含：给水、雨水、污水、电力、弱电系统（包含电话、校园网、有线电视、校园广播）、中水管网、道路及照明设施改扩建。
该工程地貌属于永定河洪积扇中部，地形较为平缓。由人民大学投资，总工期为100天，计划开工日期为4月18日。
一．道路工程
本标段道路工程包含：春华路东段，春华南路西段，吴玉章路,OP路,林园路，林园一路，教二、教三楼之间路，教二、教四之间路。
主路道路林园路红线宽16m,路面宽为8.0m,其它主路红线宽15.0m，其中路面宽7.0m，两侧人行步道宽各4.0m，其内树池为150×150cm，间距为5.0m，步道外侧设0.75m宽盲道。支路道路红线宽10.0m，其中路面宽5.0m，两侧人行步道宽各2.5m，其内树池为150×150cm，间距为5.0m，步道外侧设0.5m宽盲道。
主路路拱横坡采取直线接抛物线型路拱曲线，其路拱横坡采取1.5%两面坡，支路路拱采取1.5%一面坡，人行步道横坡为各向内2%直线一面坡。道路两侧均采取乙1型立缘石、立缘石采取花岗岩裁切，人行步道外沿均采取乙2型立缘石、采取水泥混凝土立缘石。
道路结构形式：
主路：
细粒式沥青混凝土面层厚5cm
厂拌沥青碎石厚7cm
石灰粉煤灰砂砾混合料厚35cm
石灰处理土（含灰量9%）15cm
总厚47cm
支路：
细粒式沥青混凝土面层厚5cm
厂拌沥青碎石厚7cm
石灰、粉煤灰砂砾混合料厚30cm
石灰处理土（含灰量9%）15cm
总厚42cm
人行步道：
彩色防滑水泥方砖厚5cm
1：3 石灰砂浆卧底厚2cm
石灰处理土（含灰量12%）15cm
道路工程量表以下：
序 号
道 路
长度（m）
小计(m)
1
主路
春华路
738.18
1632.83
2
春华南路
276.10
3
吴玉章路
189.21
4
OP路
30.09
5
林园路
300.0
6
林园一路
99.25
7
支路
教二、教三之间路
59.64
120.13
8
教二、教四之间路
60.49
总长度（m）
1752.96
二．雨污水工程
设计雨水管道沿道路敷设，春华路东段雨水管道在道路永中北1.0m，春华南路雨水管道在道路永中北1.0m，吴玉章路雨水管道在道路永中北1.0m，OP路雨水管道在道路永中北1.0m，林园路雨水管道在道路永中东1.0m，支路雨水管道在道路永中东0.75m。
雨水管线总长度1380m，管道管径D=400～1200mm，检验井40座。管材采取高密度聚已烯双壁波纹管，基础为砂基，接口形式为涂塑哈夫件连体胶圈接口。
雨水管道工程量表
序号
管径（mm）
长度（m）
1
400
60
2
500
118
3
600
700
4
700
42
5
900
30
6
1000
421
7
1200
9
设计污水管道沿道路敷设，春华路东段污水管道在道路永中南1.0m，春华南路污水管道在道路永中南1.0m，吴玉章路污水管道在道路永中南1.0m，OP路污水管道在道路永中南1.0m，林园路污水管道在道路永中西1.0m，支路污水管道在道路永中西0.75m。埋深为1.8～4.5m。
污水管线总长度1282m，管道管径D=300～600mm，检验井48座。管材采取高密度聚已烯双壁波纹管，基础为砂基，接口形式为涂塑哈夫件连体胶圈接口。
污水管道工程量表
序号
管径（mm）
长度（m）
1
300
300
2
400
319
3
500
449
4
600
214
三．给水工程
给水工程路经春华路、OP路、吴玉章路、林园路。春华路给水在道路永中北2.5m，吴玉章路给水在道路永中北2.5M，林园路给水在道路永中西5.5M。
给水工程管材采取球墨铸铁管，胶圈柔性接口。管线全长1256m，蝶阀井25座、消火栓井11座、排气阀井3座、表井2座。
给水工程量表：
序号
管径（mm）
长度（m）
蝶阀井（座）
消火栓井（座）
排气阀井（座）
水表井
（座）
1
DN80
18
5
0
2
0
2
DN100
98
5
11
0
0
3
DN150
48
5
0
0
0
4
DN200
958
8
0
1
0
5
DN300
134
2
0
0
2
四．中水工程
本标段中水工程管径为DN80mm，在林园路永中以东2.5m，中水工程管材采取球墨铸铁管,管道接口采取胶圈接口。管线全长247m，蝶阀井2座,管线埋深约1.1m。
五．强电外线管网工程
强电外线管网工程包含校园道路照明、10KV高压管网和0.4 KV低压管网。除道路照明外，采取HBB玻璃钢电缆保护管及保护管管枕结构。
1．校园道路照明工程在道路单侧部署路灯，单侧路灯间距约为40m，路灯光源均为钠灯光源。路灯电缆及控制电缆均为直埋敷设，过路穿管采取镀锌钢管SC75、长105m,电缆根本长2280m，路灯支线长440m, 埋深0.5m，灯杆高为7m路灯有38个，路灯接线井23座。
2．10KV高压管网总长3187m，其中2（HBB-150）长1147m，4（HBB-150）长2040m， 10 KV线路平行于道路敷设，距7米宽道路边线3米，距5米宽道路边线2米。覆土深度0.8米。
3．0.4 KV低压管网总长6356m，其中2（HBB-100/8）长1382m，6（HBB-100/8）长3192m，12（HBB-100/8）长1782m， 0.4 KV低压线平
行于10 KV线路敷设，间距1米，在10 KV线路和道路边线之间。覆土深度0.8米。高低压人孔井共73座，其中T型井9座，L型井14座，直线井50座。
六．弱电外线工程
弱电外线工程包含通讯、有线电视、校园网络、校区内食堂计费网络和广播（包含室外广播）等预留管线。弱电线路随地形敷设，做法按92DQ4、92DQ12。除室外广播线路覆土深0.5m外，其它线路覆土深均为0.8m。
弱电人孔井共54座，其中直线井33座，T型井18座，L型井3座。在交叉路口、丁字路口处人孔井深按现场情况确定，平行于道路敷设管线人孔井深为2.2米。室外广播线路总长为1340m，有38个室外音箱。
弱电管线总长47905m，其中一般段采取upvc-110, 长度为43807m;过路段采取HBB—100/8，长度为4098m。室外音箱线采取SC20镀锌线管，长度为440m。
依据标准图集92DQ系列相关要求进行施工。
第二章 施工布署
一．施工段落划分和施工方案选择
1．工程特点分析：
本工程道路在人民大学校园内，总长1752.96km。春华路、林园路为校园关键干道之一，道路两侧为教学楼、办公楼、体育场、体育馆、食堂、住宅楼、机动车停车场、自行车停车场、校园绿地等，是学
生生活、学习必经之路，春华南路为学生公寓楼前道路，吴玉章路和OP路是进出校园咽喉要道，教二、教三路和教二、教四路是春华路和春华南路连接道路，也是学生生活、学习必经之路，
依据招标文件要求，本工程计划施工日期为4月18日至7月 26日，正处于雨季施工，且4月中旬至7月上旬为教课时间，同时因为校园内道路比较窄，两侧紧邻建筑物和构筑物，地下多种管线复杂，所以施工时，作业场地十分有限，地下障碍不可遇见性大，给施工带来很大难度。
2．施工段划分：
依据以上分析，将本工程分为三个施工段，依次为第一施工段（包含林园一路和林园路、吴玉章路、OP路北）道路长574.96m；第二施工段（包含春华南路，教二、教三之间路，教二、教四之间路），道路长374.73m。第三施工段（包含春华路和OP路南），道路长762.91m。
3．施工次序安排：
为尽可能减小施工对学校教学、生活、学习干扰，同时尽可能适应建设方总体安排，降低施工间相互干扰，以上施工段内施工次序计划预备两种方案，具体以下：
第一方案：首先第一施工段施工，其次进行第二施工段施工，后期进行第三施工段施工。
第二方案：首先第二施工段和第三施工段二区同时施工，然后第一施工段和第三施工段一区施工。
充足考虑到学生学习、生活，我单位优先选择第一施工方案。
在各施工段内，根据先地下后地上，先深后浅施工标准安排各管
道由深到浅施工，而安排同种管道在不一样施工段内流水施工；道路工程基础施工安排标准是，尽可能有条件就施工。
4．关键施工方案：
因为该管网改扩建工程开工时处于教学期间，且施工场地狭窄，施工场地两侧紧邻建筑物、居住、办公楼，所以，土方开挖关键采取以人工为主机械为辅施工方法，雨污水管道和中水施工沟槽开挖采取合槽开挖合槽回填，挖槽土方对于15m宽红线路采取部分现场存放，部分场外暂存，对于10m宽红线路，挖槽土方全部场外暂存；
道路施工时，为确保工程施工质量，皆采取机械施工，人工配合施工方法，同时要求采取中型施工机械，以尽可能将扰民降到最小。
二．施工计划
本施工安排满足工程招标文件要求，计划4月18日开工，7月24日完工，总工期98日历天，比招标工期提前2天。具体安排以下：
1、因为本工程开工前须做具体现场调查工作，计划自4月18日开始，至4月27日全部结束，施工准备工作累计10日历天。
2、计划于4月28日开始第一施工段施工，至5月31日含有沥青路面施工条件。
3、计划于5月8日进入第二施工段施工，至6月2日含有沥青路面施工条件。
4、计划于6月3日进入第三施工段施工，至7月18日含有沥青路面施工条件。
5、沥青路面施工统一连续进行，计划于7月19日、20日铺筑
林园路、林园一路、吴玉章路和OP路北；7月21日、22日铺筑春华南路，教二、教三之间路，教二、教四之间路； 7月23日、24日铺筑春华路和OP路南。
附：施工进度横道图
工程用工计划表
工程材料使用计划表
工程机械使用计划表
三．施工组织机构
本工程计划由我企业选派能力强管理人员和施工人员组成项目经理部施工，全方面进行施工项目管理，合理有序地安排施工进度，狠抓质量管理、成本管理、安全管理、现场管理等，确保优质、准期完成本工程施工任务，树立我企业良好形象。
项目经理部关键组员以下
项 目 经 理： 市政一级项目经理 工程师
项目副经理：市政三级项目经理 工程师
项目总工程师：市政一级项目经理 高级工程师
项目部机构设置及部门责任人详见项目部组织机构图（附图附表）
四．施工准备工作
1．本工程施工准备工作内容：
1）道路红线范围内临建、建筑、设施拆除；
2）施工临时生活、办公、料库、搅拌站等设施搭设；
3）临时水、电接入和布设；
4）施工现场地上建筑测量，现场控制测量，地下管线探测、标识等；
5）施工技术准备：图纸会审、单位工程施工方案编制、质量控制计划编制、有效施工规范于和技术质量标准审核下发、开工前施工技术交底等；
6）工程材料和设备计划、选购；
7）施工机械使用计划编制、租赁、自有机械检验维修、进场；
2．施工平面部署（详见施工平面部署图）
1）临时水：
本工程临时用水关键包含生产用水、生活用水及消防用水，计划采取布设管道接入和1辆水车联合供水；
生活区、办公区、生产区临水按建设方指定位置，采取Φ50镀锌钢管引至临时生活、办公区，供水分支采取Φ25镀锌钢管。临水管道全部埋设，过路段复土大于70cm，其它部分复土约30cm。
施工现场用水关键包含砖砌体用水、混凝土养护用水、污水管闭水试验用水、上水中水管道试压用水、路基养护用水等，现场用水量较小且用水较分散，计划借用沿线绿地浇灌水口，软管经分水表间断性临时性采取塑料引至用水点。
2）临时用电：
依据计算，现场需安装两台160KVA变压器，详见平面图。施工临时用电实施《施工现场临时用电安全技术规范》要求。
配电线路采取三相五线制，主缆采取BX铜芯橡皮绝缘导线（3x352+2x252），设备用线采取（3x62+1x42）绝缘导线，照明线采取（2x2.52）绝缘导线，根本沿道路红线架空布设每60M设电闸箱一个。
本工程现场用电功率统计表以下：
设备名称
功率
数量
单位
备注
搅拌机
11KW
2
台
44KW
振捣器
2.2KW
10
台
22KW
电焊机
50KW
1
台
50KW
水泵
7.5KW
10
台
75KW
蛙夯
2.2KW
12
台
26.4KW
切割机
5.5KW
2
台
11KW
锯木机
5.5KW
1
台
5.5KW
室内照明
0.04
60
个
0.24KW
室外照明
1.0KW
50
个
50KW
施工用电量计算（参见上表）：
P=251KVA
3）临时生活办公区：
校园内处理办公临设，计划用地300m2，位置须由建设方指定。临时生活区在校园外自行处理，计划用地2500 m2。
第三章 特殊处理技术方法
一．原有地下管线探明及保护方法：
在甲方提供图纸中已标明部分地下管线，但仍然有很多原有地下管线位置不详或位置不正确，故开挖前请相关部门进行金属管线探明，标识出位置；非金属管则利用人工找井，然后用两井间穿线方法找出其管线大致位置。依据现场观察，道路中线雨污水槽位置无井
室，在沟槽开挖时，首先切开原有路面，由人工在可疑位置挖探坑，然后利用机械开挖，人工配合，其它管线则人工挖槽。挖槽时在施管线如和原有旧管线交叉或冲突等，应注意保护原管线，依据现场具体条件制订其保护方法。如在施管线从原有管线下端穿过时且方向一致，采取跨沟槽搭设工字钢、用抱箍将原管道抱紧、再于工字钢焊接，间距5m一道；如原有管线跨沟槽，则用工字钢横架于槽帮，再用铅丝悬吊加固；如遇施工电缆，则用麻绳将其缠绕于方木上，搭于槽上。施工前需要准备支护、吊装、保护等器材，如工字钢、圆木、方木、铁板、铅丝、草袋等。
二．现有管线开挖应急方法
在开挖前，和校方管理部门联络，了解施工区域自来水、供电闸门位置，标示在施工总平面图上，并在安全技术交底时明确通知施工班长，在发生意外时，立即将水闸或电源开关处关闭开关，同时通知管线维护管理部门进行抢修，施工人员现场配合。
三．现况树和电杆保护
对沿路不需拆除树和电杆等要进行架护，针对现场实际、施工时提出架护方案，取得甲方和专业部门同意后实施。
开槽前测量放线时，将开挖灰线放出，依据树木或电杆具体位置采取对应方法保护。通常采取加斜支撑方法对紧邻槽边树和电杆进行防护。当树木落在沟槽中时，或管线改道，或移动树木，要立即和甲方、设计、监理共同约定处理措施。
四．施工便桥搭设
为了能减小施工时对学校教学、生活、学习干扰，处理师生
出行问题，在道路两侧各关键建筑物和路口搭设便桥。（详见便桥搭设平面部署和断面图）
第四章 关键施工方法
一．道路工程
1.测量方案
以业主单位提供现场点位技术结果为定线依据。接桩后，立即对所接控制点位进行复核。将复核结果整理成书面材料上报监理，差值大于规范要求，应再次复查，若情况属实，则在取得监理及业主同意情况下，修正数值或将其作废。查对完成，依据现场情况砌池护桩，并引出拴桩，作好拴桩图，方便以后桩点破坏后再恢复。
本工程将组建高素质测量组，配有优异测量设备。在项目经理部总工程师指导下，制订严密科学测量控制方案，认真实施测量规程，进行各项测量工作。
组建测量组，实施测量复核制度，实施测量复核工程师负责制。测量组由一名测量工程师、3名专业测工组成；配有红外线测距仪一台，电子经纬仪、自动找平水准仪各2台及其它测量设备、工具等。
依据道路定线关系设计图及现场交桩情况做好接桩、栓桩及引点工作；实地测放道路中线桩及各管线控制桩。沿道路两侧红线外每100m间距布设临时水准点，各临时水准点必需按闭合水准线测量法进行引测，精度达12L1/2，全部控制桩均采取浇筑600X600X1000（mm）混凝土进行加固保护栓桩、临时水准点尽可能利用周围永久建筑物，加强各控制点、临时水准点核测工作，每个月进行一次。
施工中测量和完工测量工作要做到统计规范、清楚、签字齐全；并
由测量工程师组织各项工程、工序复核验收，立即约请相关单位进行完工测量交验，在项目经理部总工程师领导下，加强测量复核周检验工作，确保工程顺利进行。
2.道路施工步骤
路基土方及灰土施工(9%石灰处理路基)→石灰粉煤灰砂砾混合料→路缘石安砌（雨水口及雨水口连接管）→厂拌沥青碎石→细粒式沥青混凝土→步道方砖铺砌
3.灰土层施工
(1) 路床下各管道沟槽回填至路床高程下15cm，各层回填土密实度验收达标后，进行路床施工。
(2) 依道路线形(道路定线关系图)测放道路中线、边线，定设中线桩、边线桩（兼起高程桩作用），桩间距10m，曲线段加密至5m。
(3)推土机进行路床土方回填，留足步道用土，在整个道路范围内进行土方调配、平衡，多出部分弃于指定弃土点。路床底以上预留20cm厚土层，由推土机粗平至路床标高以上3cm，按设计文件，以下18cm（加预留值3cm）做9%灰土处理，碾压成型形成路床。
人行步道采取12%灰土厚15cm，采取厂拌法施工，在施工现场设拌和厂拌和灰土，搅拌灰土前应检验拌和土含水量及有没有砖块、腐质土等杂物。如含水量过大，应凉干后重新检验含水量，达成要求后再拌和。其中12%灰土拌和土应过筛后再拌和。
石灰粉选择磨细生石灰粉，石灰粉进场前除出具出厂合格证外，必需对来样抽样测验，其GaO+MgO含量需大于80%，符合Ⅱ级以上石灰标
准方可使用。
路床整形施工采取平地机刮平，经8t光轮压路机初压，挂线，或用水准仪逐一断面（间距10m或5m），进行核测路床中线高程及路拱成型情况，并立即检验处理层厚度、路床平整度，反复用平地机刮平，人工修整，直至每个断面纵、横坡符合设计要求（机动车道1.5%两面坡；非机动车道为2.0%一面坡；曲线采取n=1.5，1.75直线接抛物线型）。最终采取12t光轮压路机碾压至要求密实度，机动车道下密实度（括号内为非机动车道下数值）应符合以下要求：
填方深度0～80cm时，为95%（90%）；
填方深度大于80cm时，为93%（87%）；
挖方深度0～30cm时，为95%（90%）；
按本工程施工布署情况，路床分段成型，加强保护方法；立即进行上层结构施工。
(4) 路床以12t压路机碾压无显著压迹，质量应符合质量设计表中要求。
4.石灰、粉煤灰砂砾混合料施工
(1) 灰土层养护7天后，经现场实测R>0.7MPa后，即可进行上层石灰、粉煤灰砂砾结构层施工。机动车道石灰、粉煤灰砂砾层（30cm，35 cm厚）分层碾压成型。
(2) 石灰粉煤灰砂砾层施工
石灰粉煤灰砂砾层施工操作基础和石灰土基层施工要求相同，在具体施工中关键控制以下几点：
① 选择含有生产许可证及合格证厂家生产石灰、粉煤灰砂砾，
进场料除必需含有出厂合格证外，还必需抽样检测，其质量符合要求，方可使用。混合料暂存，时限48小时。
② 加强来料含水量和施工过程中含水量检测工作，立即洒水或晒干来调整含水量使其达成或靠近最好含水量（许可偏差±1%）。
③ 机械松铺厚度控制在20cm左右；摊铺中如有粗粒料分离情况，进行补料后再行摊铺。石灰、粉煤灰砂砾进场料摊铺范围每侧比设计值加宽15cm，确保石灰、粉煤灰砂砾进场料施工质量。
④ 成活后石灰、粉煤灰砂砾层必需养护7天以上，上洒乳化沥青保护层，其用量为1.2kg/m2，后摊洒粒径5~10mm碎石，用量为8m3/1000m2，期间中止一切交通。
⑤ 石灰、粉煤灰砂砾基层质量按《市政工程质量检验标准》(DBJ-01-11-95)实施。
5.沥青混凝土面层施工
(1) 在石灰、粉煤灰砂砾基层验收合格，养护7天后，且在道路路缘石施工完成验收合格后，进行厂拌沥青碎石、细粒式沥青混凝土施工，其施工工艺步骤以下：
测设高程网→卸料、摊铺→稳压→筛补→接茬处理→重碾压成活→开放通行
检验油温 检验油温 检验油温
(2) 在石灰粉煤灰基层表面测设方格网(5×5m、弯道路口加密至2.5×2.5m)加强对路面平整度及高程控制。沿路缘石顶布设钢丝基准线，每10m间距核测路缘石高程，使钢丝基准线方向、高程满足精度要求。
(3) 采取1台摊铺机作业，全幅路成活。摊铺作业中，沥青碎石层摊铺系数控制在1.2～1.3；沥青面层松铺系数控制在1.15～1.35；为预防纵缝开裂，摊铺纵向接缝搭接长度大于10cm。施工横缝时设横垫木，接茬侧面刷乳化沥青，确保接茬直顺；上下层横缝相互错开60cm。
(4) 采取8t双轮压路机立即初压两遍，要求其线压力大于350N/cm。初压后检验路面平整度、路拱，不合格者立即修整，以后用10t双轮压路机及14t振动压路机复压6遍，至路面无显著轮迹为止，最终用8t双轮压路机压4遍，消除路面轮迹。作业中严禁压路机在新铺面层上调头、转弯。
(5) 沥青混合料施工中加强对来料质量、施工操作、松铺厚度、混料温度等步骤检测；并采取对应方法。其中对沥青混合料各施工阶段油温必需按《北京市城市道路工程施工技术规程》之要求控制在以下范围：(本工程施工为常温下施工)
石油种类
工序名
石油沥青混合料
出厂温度
140～160℃
运至工地
130～150℃
摊铺
120～150℃
初压
70～120℃
碾压完成
70～120℃
(6) 路面施工横缝接茬采取直茬热接处理，接茬处设显著标志，以
便控制面层摊铺厚度；面层加强人工修整方法，采取夯锤，热烙铁补充压实、整平。
(7) 沥青碎石底面层及沥青混凝土面层施工质量必需满足《市政工程质量检验标准》之要求。
6.路缘石
(1) 全部路缘石、方砖预制件进场前严格进行质量检验， 其强度及几何形状满足质量标准者方可使用。
(2) 路缘石安砌必需挂线操作，清除下面松散料。高程桩(兼边线桩)，间距10米，弯道处加密至5米；路口处加密至1米。
(3) 砂浆按设计配比一律采取机械拌制，卧底砂浆铺筑密实平整，厚度2cm，块料安砌稳固，缝隙均匀（缝宽1cm）。要求外观平整直顺，弯道半径正确，无折角及错台现象，缘石底层及后背灰土密实度>90%，路缘石、平石成活后，洒水养护3天，严禁碰撞。
7.人行步道、树池铺砌
(1) 全部步道方砖预制件及树池边框进场前除出具生产合格证外，还应严格进行质量检验，对其几何尺寸、强度进行抽样检测，合格者方可使用。
(2) 步道下素土层及灰土层必需分层回填，蛙式夯扎实，经现场环刀法检测其压实度>95%，方可进行步道方砖铺砌。
(3)树池、多种砖铺砌，必需挂线操作，以设计标高为准挂纵向和横向高程线（兼作边线，横向高程线间距不得大于10m），首先按设计图纸要求安砌混凝土树池边框，要求其中心位置正确，外形方正，顶面和步
道方砖平齐。步道方砖严格按设计要求铺砌，要求卧底砂浆平整密实，方砖安砌平整（用橡皮锤逐块锤击平稳），嵌挤稳固。尤其要注意多种砖铺砌位置正确，平整。
(4)步道、树池施工质量必需严格按《市政工程质量检验标准》（DBJ01—11—11—95）要求进行检验、验收，不合格者返工重做，必需达成要求质量标准。
8.雨水口、雨水连接管施工
(1) 工程所用材料必需按要求严格检测，合格者方可使用。
(2) 本道路雨水口、雨水管在石灰、粉煤灰砂砾层施工完成后进行施工，要求雨水口砌筑外形方正，几何尺寸符合设计要求。
(3) 雨水连接管采取满包混凝土加固。雨水口上覆铁板，以防路面施工中破坏。
(4) 全部雨水支管、雨水口施工质量必需达成《市政工程质量检验标准》（DBJ01—11—95）要求，不然返工重做。
(5) 检验井周围路结构下沉是通病。为了消亡此通病，我们在铺完石灰、粉煤灰混合料层以后，在检验井周围开挖到距灰土层1.0米以下，用混合料分层人工回填扎实，确保检验井周围路结构牢靠不下沉。
二．雨污水工程
本工程管材采取高密度聚已烯双壁波纹管，管材直接铺设在符合承载要求基土上，接口形式为涂塑哈夫件连体胶圈接口和热熔连接。HDPE管施工方法以下：
1．沟槽：
槽底宽度为管外径加0.5米，槽底局部超挖时可换填粒径10—15mm
天然级配砂石料或中粗砂并扎实。槽底如有块石、碎石、砖等坚硬物体时，应铲除到设计标高以下0.2m，然后铺上天然级配砂石料、面层铺上砂土并扎实。
因为拟建路表面情况复杂，旧路面采取人工破除，探明无障碍后用机械开槽。雨污水沟槽采取合槽施工，边坡为1:0.33，深度大于3米地段边坡放二步台，因为现场狭窄，台宽取0.4米，在污水外侧槽边做排水沟0.3米宽，开槽前对反铲作业人员进行技术交底。
开槽过程中，测量员应一直在场，随挖随测，严格控制槽底高程及中线位置，严禁超挖，如不能立即进入下一工序，应预留20cm原状土作为保护层，预防地基扰动。
因为可能出现旧管线、地下障碍物等情况造成超挖处理，如超挖深度小于30cm，可用原土回填扎实，密实度>95%，假如大于30cm，用级配砂石回填至设计高程。
2．基础：
基础为土基、表面平整，管道接口部位挖预留凹槽方便接口操作，槽沿管线长度方向长0.4~0.6m，深0.05~0.1m，宽为管径1.1倍。
3．铺管：
材料检验合格后人工搬运下管，严禁在地面拖拉、滚动，也不能用铲车、拖拉机牵引方法搬运。下管安装中，必需确保沟槽排水通畅，严禁泡槽。深槽大于3米或管径大于400时，可用非金属绳索溜管，用绳索系住管身两端，保持平衡匀速溜放，严禁从槽边滚下，集中下管时，从槽底搬运到安装位置。
4．胶圈接口：
接口前检验胶圈是否配套完好，确定胶圈安放位置，然后将接口范围内工作面用棉纱清理洁净，不得有泥土等杂物。操作时将胶圈严密地套在一侧管口，调整另一侧管保持在同一轴线上，然后套上胶圈使其和管外壁接合紧密，最终套上哈夫外固管箍。
5．检验井：
管道和井采取刚性接口，在施工时井和管之间用1：2.5水泥砂浆接合紧密，井壁砌砖要发砖旋，井底溜槽和管内壁接合平顺，管口和井内壁齐平。检验井设专员砌筑，确保检验井砌筑质量。砌筑井室前对所用材料进行检验。常温施工砌砖，在使用前应浇水，以保持充足湿润。井室砌筑严禁出现通缝。砂浆必需饱满。井室内踏步使用前涮防锈漆，做防腐处理。井室尺寸许可误差±2cm。
6．管道闭水检验：
闭水试验前，对试验管段接口和管带进行外观检验。要在管底和基础腋角部位用砂填实后方可进行。
闭水试验水位为试验管段上游管内顶以上2m处。试验管段灌满水后浸泡时间不得小于12小时，测渗水量。对渗水量测定时间大于30分钟。
实测渗水量公式：q=W/T·L×1440
其中：q——实测渗水量(m3/24h·km)
W——补水量 (l)
T——实测渗水量观察时间(min)
L——试验管段长度（m）
7．土方回填：
从管底基础到管顶以上0.7m围内必需人工回填，严禁用机械推土回填。先从管底和基础结合部位开始，沿管腔两侧同时对称分层回填扎实，每层高度宜为0.15—0.2m，管顶以下用粗砂回填，管顶以上50cm以内回填砂土或靠近最好含水量素土。管顶0.7m以上可用机械回填，两侧同时用蛙夯扎实。
三．中水，上水工程
1．沟槽开挖：
依据管道管体结构、埋深、土质情况确定上水、中水槽帮坡度为1：0.2，土方堆于槽口1米以外。中水开挖和雨污水合槽。
2．管道安装：
球墨铸铁管进行撞口连接，下管前应对管材进行外观检验，查对所用管件、闸门、胶圈等是否符合设计要求，验槽合格后下管，下管使用尼龙吊带，承口朝来水面。撞口完成后，应依据中线或边线调整管子中心线位置。
3．管道试压冲洗：
全线连通，胸腔还土后进行管道试压，加压标准1MPa，10分钟，压降≤0.05MPa，实测渗水量公式：q=w/(T1-T2)L×1000（式中：q——实测渗水量（l/min·km）;T1——从试验压力降压0.1 MPa 所经过时间（min）；T2——放水时，从试验压力降压0.1 MPa 所经过时间（min）；W——T2时间内放出水量（l）；L——试验管段长度（m）。管道试压（漏水试验）合格后，应即进行冲洗、消毒，水样符合饮水标准即为合格。
4．沟槽回填：
管道安装好后，首优异行胸腔回填，留出管口不填，回填厚度在管顶以上50~100cm；管道试压合格后进行剩下部分土方回填。回填按《市政工程施工技术规程》要求回填，管腔、管顶上50 cm采取细土（或砂）回填，分层扎实，厚度小于20 cm，回填前，在管顶粘贴专用标志带。对于管道下三角部位用蒜头夯或木夯认真扎实。胸腔土采取过筛处理。
5．施工中应注意问题：
1）中水、上水管线施工撞口时应注意质量，胶圈不得撞翻。
2）中水、上水管线一定要分断打压，全线打压要在道路施工之前进行。
3）铸铁管施工时，基础一定要好，如遇基础不好要进行处理，不然不得进行施工。
4）盖堵支墩及弯头支墩使用预应力管道支墩图。即TG43-14-01、TG43-36-01。
5）安管所用润滑剂为肥皂水，严禁使用油类及其它清洗剂。
四．强电施工
1．路灯电缆：
路灯电缆及控制电缆采取直埋方法敷设，埋深0.5米，在人行步道灰土层施工前进行施工，支路旁路灯电缆在0.4KV线路之上，主路路灯电缆在0.4KV线路旁，均应在0.4KV线管敷设完成后进行施工。电线杆采取吊车进行架立。
2．0.4KV及10 KV线管施工：
首先放开槽上口线，0.4KV及10 KV合槽施工，槽底宽度2米，做混凝土垫板，然后敷设电缆保护管枕及保护管。回填时不得碰撞管枕，
尤其是两线路间土应采取木夯小心操作，管顶50cm以内回填均采取木夯扎实，50cm以上用蛙夯扎实。
五．校园网络、电话、有线电视等弱电管道施工
1．施工步骤：
工程测量→土方开挖→混凝土垫层施工→保护管管枕及保护管铺设线→人孔→拉棒试通→工程验收→回填土
施工中新旧管线发生矛盾时，依据现场情况，旧管线可并入新管线中。
2．施工方法：
依据设计图纸和现场交底控制桩，进行管道和人孔位置实测并加以复核。开槽槽底宽1米，直接浇筑混凝土垫层100mm，保护钢管内口要打毛，然后放在保护管管枕上，具体做法见设计图。严禁不等直径钢管接续使用。
在管道中，下班后将管线全部孔道堵严已免进杂物，给验收带来麻烦。
3．井室：
人孔井内全部预埋件，在砌筑井室时按设计要求给予预埋，避免凿孔补件，影响质量。
管道入人孔时，管口不应凸出墙面，应终止在墙体内30~50mm处，并应封堵严密，抹出喇叭口抹带成活后应立即养护。
人孔井上盖必需预制，不得现浇，不得有蜂窝麻面、裂缝、漏筋，待混凝土强度达成设计强度70%以上方可吊装。
4．回填：
沟槽回填时，每层回填25cm，使用蛙式夯机逐层扎实，扎实中按不一样土质控制最好含水量。
第六章 质量确保方法
一．质量目标
1、 质量方针：精心施工，真诚服务，守约保质，永争一流。
质量目标：优良。
2、质量目标分解
道路工程： 优良 强弱电工程：优良
雨水、污水工程： 优良
给水、中水工程： 优良
3、单位工程分项质量目标设计（见附表）
二．质量确保方法
1、建立健全质量确保体系（见附表）
建立全员质量负责制质量确保体系。将工程各项质量目标层层分配到各部门，落实到人。
加强质控力量，本工程选派5名专职质量检控人员负责现场实时监控。全体施工人员持证上岗，开工前对全部管理人员及施工队组进行培训。
２、尤其加强工程材料控制，确保全部进入施工现场材料为合格品；施工中所用材料、设备应含有出厂合格证，无合格证一律不许可使用，全部材料应会同甲方监理和施工单位共同对进场材料进行外观检验，该做试验要在指定试验室做试验，以免不合格材料用于工程
上，造成工程质量先天性缺点，进场材料应进行标识，对合格品和不合格品进行区分。
３、严格实施施工交底工作程序，由项目部技术人员负责施工总体交底，施工员负责每道工序交底工作，全部交底必需由技术责任人审核同意；以事前控制为主，严格进行事中控制，认真落实质量纠正方法。
４、总工程师负责监督、落实质量管理工作，提出每项工程具体质量目标，协调质量和进度，质量和效益关系，牢靠树立质量第一思想。
５、专职质量检验员直接收总工程师领导，具体负责在施工程工程质量检控，监督工长工作，要作到防微杜渐，从小事做起，不放过一点一滴质量隐患，认真、立即、如实填好多种质检单，立即正确地进行现场多种试验，对进入现场材料立即取样送交试验室，对未经检验材料，绝不许可使用，以防伪劣产品被使用造成质量隐患。
６、施工工长必需清楚各项工作质量标准、施工规范；及各单项工程质量控制目标，要在交底单中交待清楚，并随时检验落实情况，对于违规施工人员立即停止其工作，立即纠正错误。
７、每个施工队质检员对其所在施工队所进行施工工作，实施全天候全方位质量监管，
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
