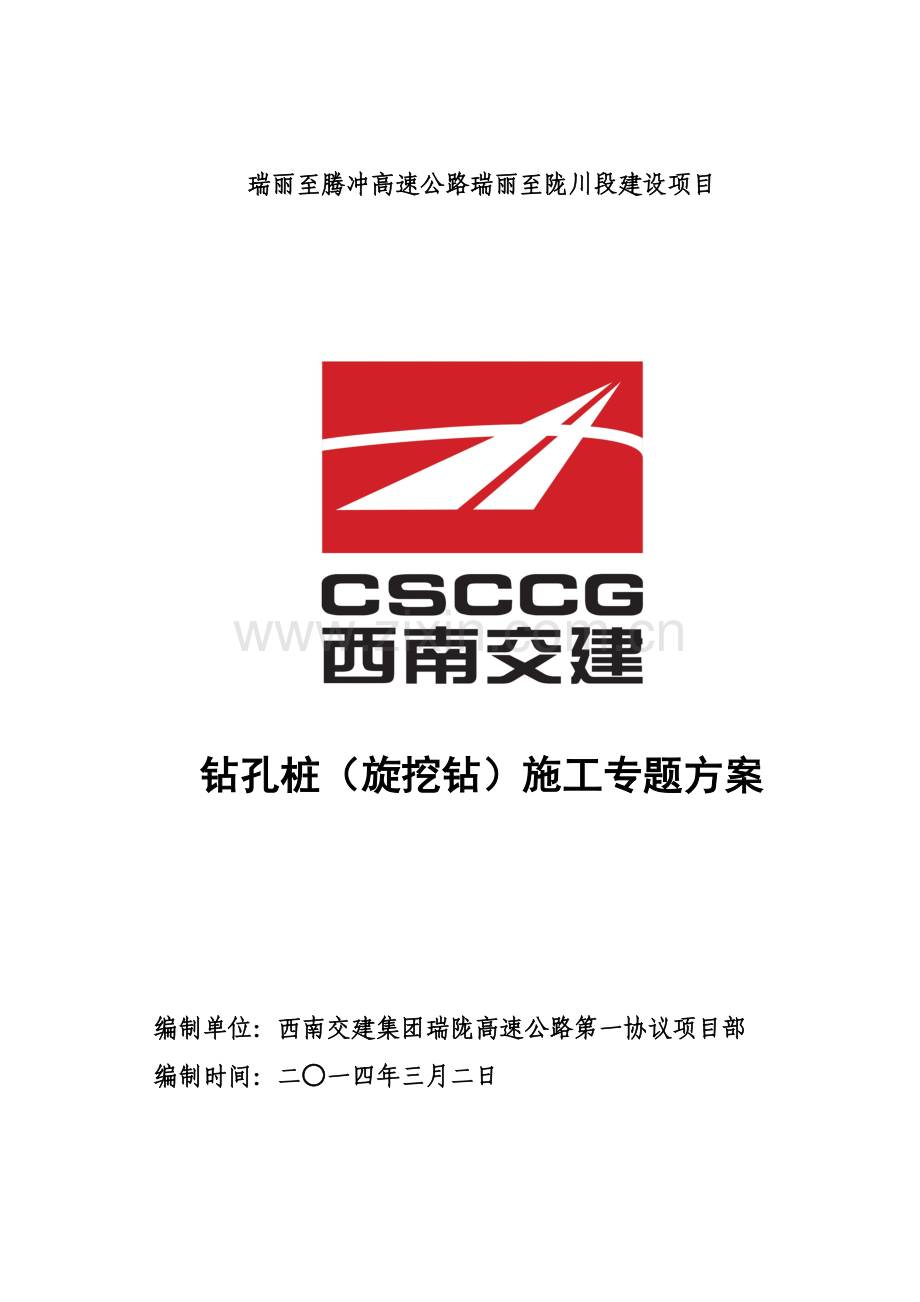

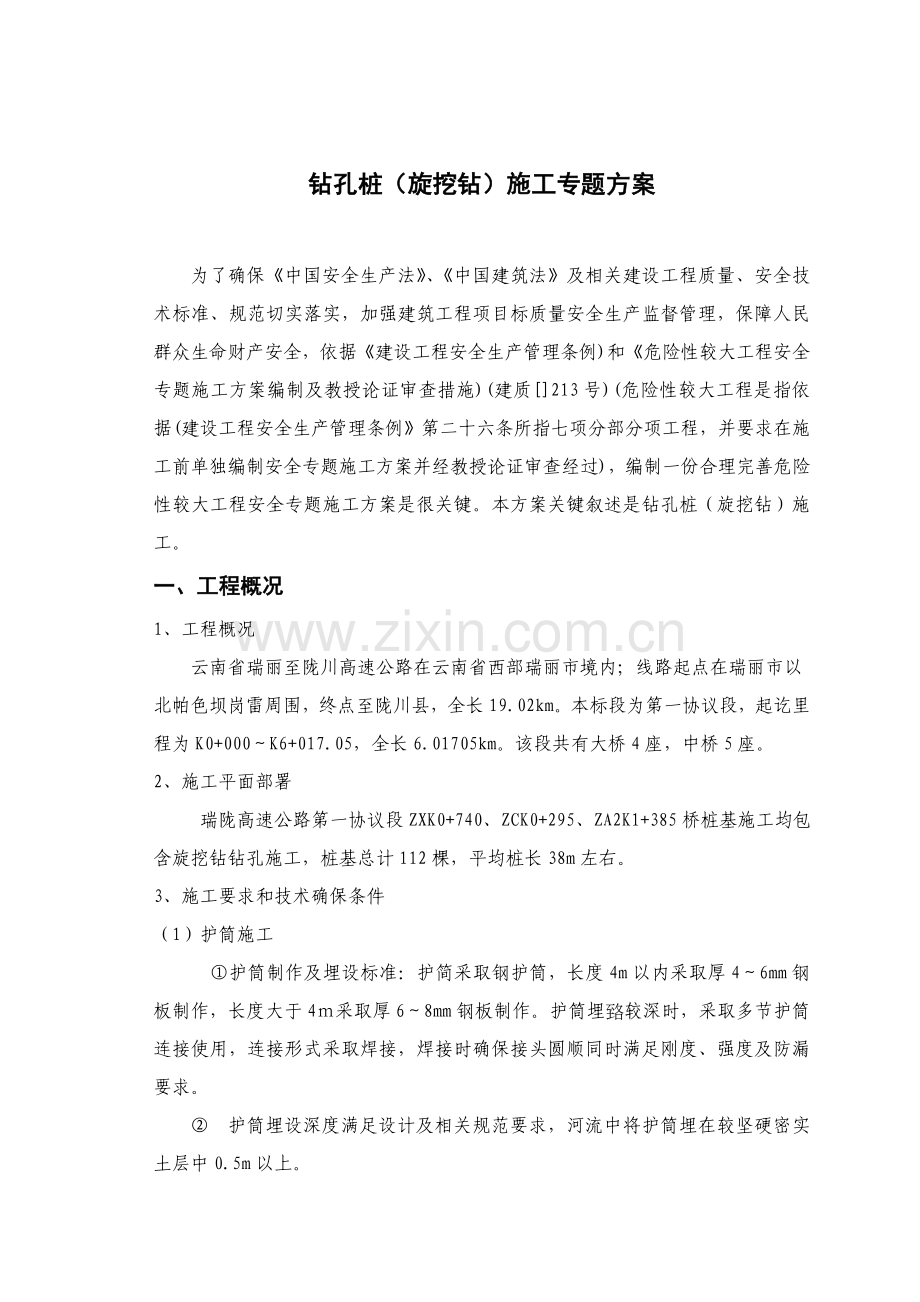

瑞丽至腾冲高速公路瑞丽至陇川段建设项目钻孔桩（旋挖钻）施工专题方案编制单位：西南交建集团瑞陇高速公路第一协议项目部编制时间：二一四年三月二日 钻孔桩（旋挖钻）施工专题方案 为了确保中国安全生产法、中国建筑法及相关建设工程质量、安全技术标准、规范切实落实，加强建筑工程项目标质量安全生产监督管理，保障人民群众生命财产安全，依据建设工程安全生产管理条例)和危险性较大工程安全专题施工方案编制及教授论证审查措施)(建质213号)(危险性较大工程是指依据(建设工程安全生产管理条例第二十六条所指七项分部分项工程，并要求在施工前单独编制安全专题施工方案并经教授论证审查经过)，编制一份合理完善危险性较大工程安全专题施工方案是很关键。本方案关键叙述是钻孔桩（旋挖钻）施工。一、工程概况 1、工程概况云南省瑞丽至陇川高速公路在云南省西部瑞丽市境内；线路起点在瑞丽市以北帕色坝岗雷周围，终点至陇川县，全长19.02km。本标段为第一协议段，起讫里程为K0+000K6+017.05，全长6.01705km。该段共有大桥4座，中桥5座。2、施工平面部署 瑞陇高速公路第一协议段ZXK0+740、ZCK0+295、ZA2K1+385桥桩基施工均包含旋挖钻钻孔施工，桩基总计112棵，平均桩长38m左右。3、施工要求和技术确保条件（1）护筒施工 护筒制作及埋设标准：护简采取钢护筒，长度4m以内采取厚46mm钢板制作，长度大于4采取厚68mm钢板制作。护筒埋臵较深时，采取多节护筒连接使用，连接形式采取焊接，焊接时确保接头圆顺同时满足刚度、强度及防漏要求。 护筒埋设深度满足设计及相关规范要求，河流中将护筒埋在较坚硬密实土层中0.5m以上。 护简顶高出施工水位或地下水位2.0m，并高出施工地面0.2m。 护筒埋设前，先正确测量放样，确保护筒顶面位臵偏差小于5cm，埋设中确保护筒斜度小于1%。（2）泥浆制浆前，应先把粘土块尽可能打坏，在井孔外以泥浆搅拌机制成泥浆后使用。为了回收泥浆原料和降低环境污染，均应设臵泥浆循环净化系统。在钻进过程中，依据地层不一样情况，保持一定静水水头压力，按平衡钻进原理指导泥浆管理工作，尽可能利用地层粘土，自然造浆，泥浆稠度不能满足要求时，应选择造浆能力强、粘度大粘性土进行造浆，以提升泥浆稠度，确保钻进过程不塌孔，不缩孔。桩孔施工采取一次性全方面不间断作业，施工中依据出渣情况判定土层结构立即合理地调整泥浆性能指标，遇松散地层时，合适增大泥浆相对密度和粘度，保持孔内水头高度，尽可能减轻冲液对孔壁影响，同时降低转速和钻压以满足施工质量控制要求。 （3）合理控制钻斗升降速度 在开始钻进或穿过软硬层交界处时，为保持钻杆竖直，宜缓慢进尺。在钻进过程中如发觉钻杆摇摆或难钻进时，可能是碰到硬石、石块或硬物等，这时应立即提钻检验，等查明原因并妥善处理后再钻，以免造成桩孔严重倾斜、偏移，甚至使钻杆、钻具扭断或损坏。钻进过程中应随时清除孔口积土和地面散落土。碰到孔内渗水、塌孔、缩颈等异常情况时，应将钻具从孔内提出，研究妥善处理。 二、编制依据 1.瑞陇高速建设指挥部下发：瑞丽至腾冲高速公路瑞丽至陇川段建设项目施工招标文件、两阶段施工图设计、工程地质勘察汇报、参考资料及补遗书； 2.中国交通部公布 公路桥涵施工技术规范（JTG/T F50-）、公路工程质量检验评定标准（JTG F80/1-）、公路工程施工安全技术规程(中国行业标准JTJ076-95)等系列规范和标准； 3.云南省高速公路施工标准化实施关键点（10月第1版）及中国环境保护法、公路环境保护设计规范(JTG B04-)、中国水污染防治法； 4.本企业现有施工设备、管理水平、技术力量和以往高等级公路工程建设施工经验及工法； 5.本协议段现场踏勘情况汇总。三、施工计划 1、 进度计划 本分部分项工程施工工期为12个月（1月1日至12月31日）2、 材料和设备计划 (1)混凝土：混凝土前期采取商品混凝土，后期自建混凝土站供给。 (2)钢材：钢箱梁采取Q345（D)钢材，从厂家统一订购。 (3)一般钢筋：钢筋直径大于12mm采取HRB335钢筋，直径小于12mm采取HPB300，其技术标准须符合GB1499.1-和GB1499.2-相关要求。我协议段和其它三个标段由指挥部统一联合采购。 (4)设备计划施工关键机械设备见下表：序号设备名称数量备注1旋挖钻机1台2发电机1台备用3电焊机3台4钢筋截断机1台5钢筋弯曲机1台6砂轮切割机1台7钢筋调直机1台8挖机1台9吊车1台10风焊1套乙炔-氧气11泥浆泵1套12四、施工工艺 1、施工准备 （1）开工前应含有场地工程地质资料和必需水文地质资料，桩基工程施工图及图纸会审纪要。 （2）因为旋挖钻机回转半径大，钻杆高，自重大，在钻机就位前要设计要求合理部署施工场地，先平整场地、清除杂物、换除软土、夯打密实。以确保施工安全。 （3）计划行车路线时，使便道和钻孔位置保持一定距离，以免影响孔壁稳定；钻机安置应考虑钻孔施工中孔口出土清运方便。2、施工方法 （1）桩位放样 用全站仪首先确定钻孔灌注桩位置，并十字交叉设置混凝土护桩。 （2）钢护筒埋设 护筒长依据地质情况，埋深为24m。埋设护筒时用水平尺检验垂直度，护筒顶通常高于原地面0.3m，方便钻头定位及保护桩孔。钢护筒直径比桩径大2040cm，采取壁厚35mmA3钢板卷制。在护筒顶部开设2个溢浆口,埋设护筒同时要用十字交叉线控制钢护筒埋设位置,使其正确定位,护筒中心和桩位中心偏差不得大于50mm,护筒和坑壁之间要用无杂质粘土填实,以确保护筒稳定。 （3）钻机就位 钻机座应置于坚实地面上，以免产生不均匀沉陷。钻机安装后底座和顶端应平稳，在钻进中不应产生位移或沉陷。为保持钻机垂直度，经过控制器使钻杆保持垂直并严格使钻杆轴心和桩位放样点对中（许可偏差10mm）。就位完成，施工队对钻机就位自检。再由技术人员校正转盘中心和护筒中心偏差，校正转盘是否水平，预防钻孔偏斜。 （4）泥浆制备和使用 建立泥浆循环系统，泥浆循环系统由泥浆池、沉淀池、输送管、泥浆沟、排污贮备池和泥浆泵等组成。 在钻机开钻之前必需先制备护壁泥浆，建立泥浆循环系统。依据规范要求，泥浆采取粘度Ip17粘土配制，土料要先浸水再搅拌。泥浆池设临时防雨棚，避免雨水稀释泥浆，保持现场清洁。 泥浆制备好后就可进行钻进，在钻进过程中要保持孔内泥浆和泥浆池泥浆正常循环，泥浆用泥浆泵送至钻孔内，确保泥浆顶高度不低于护筒底高度。施工期间应常常测定泥浆比重，并定时测定粘度、含沙率、粘度。 （5）钻孔作业 钻孔时钻机钻头中心要对准桩中心，钻机安放平衡、钻杆保持垂直。开钻时，钻机轻压慢转，当钻进至距护筒底约2m处停止进尺。用制备好优质泥浆置换孔内劣质泥浆，泥浆指标达成要求1.02-1.06后进行正常钻进。钻进过程中每隔20分钟测量一次泥浆比重，在现场试验室内定时测定泥浆粘度、含砂量、稳定性和胶体率等指标。 在钻进过程中每进尺23m应检验竖直度并做好钻孔统计；统计内容应包含孔位、孔口高程、开钻时间、钻进速度、累计钻进深度、泥浆比重，加钻杆时间及长度、地质情况描述等参数。 （6）清孔、验孔 当达成设计深度后，经监理工程师查验，桩底处地质符合设计要求，即可开始清孔。其方法为将钻头提离孔底2050cm,维持冲洗液正常反循环流动。直至孔底沉碴厚度小于设计要求，泥浆密度达成1.03-1.10，粘度达成17-20Pa.s，含砂率2%，胶体率98%为止。在钢筋笼和导管放入孔以后，再一次测量孔深和沉碴厚度（沉碴厚度30cm），如不满足设计要求再用导管进行二次清孔。钻孔在终孔和清孔后，对孔径、孔形和倾斜度，采取钢筋检孔器吊入钻孔内检测。成桩后孔中心位置偏差为5cm；孔径大于设计值，倾斜率小于1%；孔深大于设计值。 （7）钢筋笼制作和安装 钢筋笼制作成整体，一次吊装就位。对于受吊装高度等很多原因影响而无法一次吊装桩，分成若干加工制作。 钢筋笼制作完成后，采取汽车吊进行安装，为了确保骨架起吊时不变形，对于长骨架，起吊前在加强骨架内焊接三角支撑，以加强其刚度。全部骨架安装完成后，在孔口牢靠定位，以免在灌注混凝土过程中发生浮笼现象。严格控制好钢筋笼分节焊接焊缝质量，入孔前认真测量钢筋笼长度，钢筋笼定位时严格控制好顶标高及笼底标高。 （8）灌注水下混凝土1）安装导管 导管采取30钢管，每节23m,配12节11.5m短管。拼装前应做水密试验。导管安装好，入孔后，其底部距孔底有3040cm空间。吊装混凝土灌注架，安装储料斗，储料斗容积，应确保首批混凝土下去后能确保导管有1.0m埋深。2）二次清孔 浇筑水下混凝土前应检验沉渣厚度，沉渣厚度应满足设计要求,小于100mm。如沉渣厚度超出要求，则利用导管进行二次清孔。若达成设计要求后应立即安放隔水塞，进行水下砼灌注。3）拨栓或开阀 打开漏斗阀门，放下封底砼，首批砼灌入孔底后，立即探测孔内砼面高度，计算出导管埋置深度，如符合要求，即可正常灌注。4）灌注水下混凝土桩基混凝土采取砼搅拌运输，汽车吊起提升料斗灌注水下砼，运输配合导管灌注。在灌注过程中，应注意观察管内混凝土下降和孔内水位升降情况，立即测量孔内混凝土面高度和计算导管埋深，正确指挥导管提升和拆除；导管埋置深度应控制在26m。导管提升时应保持轴线竖直和位置居中，逐步提升。为确保桩顶质量，在桩顶设计标高以上应加灌50cm以上，方便灌注结束后将此段混凝土凿除。在灌注混凝土时，每根桩应最少留取一组试件。 水下混凝土塌落度控制在1822cm。指定专员进行统计各灌注时间、混凝土面高度、导管埋深、导管拆除长度、节数和发生异常现象等。5）灌注砼测深方法 灌注水下砼时，应常常见测绳探测孔内混凝土面至孔口深度，以控制导管埋深。采取重锤法，重锤形状是锥形，底面直径大于10cm，重量大于5kg。用测绳系锤吊入孔内，使之经过泥浆沉淀层而停留在砼表面（或表面下1020cm）依据测绳所表示锤沉入深度作为砼灌注深度。6）泥浆清理 钻孔灌注桩施工中，产生大量废弃泥浆，为了保护当地环境，这些废弃泥浆，经泥浆沉淀后，运往指定废弃泥浆堆放场地，并做妥善处理。3、 工艺步骤(详见附图）五、施工安全确保方法 因为近几年安全责任重大事故时有发生，国家安全工作委员会对应出台了一系列安全法律和规章制度，把安全工作摆在生产关键位置。“安全重如泰山”，为使本协议段施工人身安全、设备安全和交通安全有确保，必需制订严密安全组织保障体系、严格安全规章制度和监督检验机制。（一） 组织保障针对本协议段施工安全隐患关键起源和控制要求，项目经理为安全生产第一责任人，并设置专门安全部门，负责制订安全管理方法和监督检验安全工作实施情况，建立健全安全管理规章制度及安全生产管理档案；施工现场按5000万人设置专职安全检验员8人，下属各施工队配置2名专职或兼职安技员，负责各施工区域安全工作提醒、检验、监督。按云南瑞陇高速公路建设指挥部安全方法费用提取百分比要求，提取1.5%安全技术方法经费。此项费用仅用于完善、改造和维护安全防护设备、设施支出；配置必需应抢救援器材、设备和现场作业人员安全防护物品支出；安全生产检验和评价支出，重大危险源、重大事故隐患评定、整改、监控支出；安全技能培训及进行应抢救援演练支出及其它和安全生产直接相关支出。每三个月召开一次安全生产分析会议，认真全方面地分析安全生产形势，针对存在问题，采取有力方法，确保安全生产工作顺利进行。（二）技术方法1、钢筋工程安全方法钢筋焊接安全方法严格实施焊工作业安全技术操作规程。用于焊接钢筋焊机必需有接地保护，以保护操作人员安全，对于焊接导线焊钳、接导线处，全部应可靠绝缘。大量焊接时，焊接变压器不得超负荷，变压器升温不得超出60。对焊机，必需开放冷却水，焊机出水温度不超出40；排水量应符合要求，天冷时应放尽焊机内存水，以免冻塞。对焊机闪光区域内，须设铁皮隔挡，焊接时严禁其它人员停留在闪光区域内。焊机工作范围内，严禁堆放易燃物品，以免引发火灾。焊接过程中，如焊机发生不正常响声，冷却系统堵塞或漏水，电压器绝缘电阻过小，导线破裂、漏电等应立即停止作业并进行检修。钢筋切断、弯曲、成型安全方法切断机切钢筋时材料最短不得小于1m，一次切断根数必需符合机械性能，严禁超量进行切割。切断12以上钢筋时，须两人配合操作，人和钢筋要保持一定距离并把稳钢筋，断料时料要握紧，并在活动刀片向后退时将钢筋送进刀片，以防钢筋末端摆动或钢筋蹦出伤人。不要在活动刀片已开始向前推进时，向刀口送料，这么常因措手不及，既不能断准尺寸，又往往会发生机械或人身安全事故。钢筋弯曲：在机械正式操作前应检验机械各部件，并进行正常空载运转，正常后再正式操作。操作时注意力要集中，要熟悉倒顺开关、控制工作盘、旋转方向及钢筋放置用挡架，工作盘旋方向配合，不要放反，操作时钢筋必需放在插头中下部，严禁弯曲超载尺寸钢筋，回转方向必需正确，手和插头距离不得小于20cm，机械运行过程中，严禁更换芯轴、销子和变换角度等。在加油和清扫转盘换向时，必需待停机后再进行。钢筋绑扎和安装安全方法绑扎钢筋和安装钢筋时须注意，不要将钢筋堆放在模板或脚手架某一部位，以确保安全。在脚手架上不要随便放置工具，箍筋或短钢筋，避免放置不稳，工具、钢筋滑下伤人。高处绑扎钢筋时不许站在模板或墙上操作，应搭设脚手架。安装绑扎钢筋时，不许碰电线，夜间施工需要有足够照明。2、混凝土浇筑工程安全方法混凝土浇筑前检验振动棒、电线、开关等是否安全。振动棒使用者，在操作时必需戴绝缘手套、穿绝缘鞋，停机后，要切断电源锁好开关箱。雨天进行作业时，必需将振捣器加以遮盖，避免雨水浸入电机，导电伤人。电气设备安全、拆修必需由电工负责，其它人员一律不准乱动。振动器不准在初凝混凝土、道路和干硬地方试振。搬移振动器时，应切断电源后进行。平板振动器和平板应保持紧固。电源必需固定在平板上，电器开关应装在便于操作地方。多种振动器在做好保护接零基础上，还应安设漏电保护器。3、车辆、机械作业技术确保方法全部施工设备和机具使用时均必需由专职人员负责进行检验，必需试验和维修保养，确保情况良好。各技术工种必需经过培训考评取得合格证，方可持证上岗操作，杜绝违章作业。大型机器保险、限位装置防护指示器等必需齐全可靠。 驾驶、指挥人员必需持证上岗，必需按规程要求进行操作，作好例保和统计。 各类安全（包含制动）装置防护罩、盖等要齐全可靠。 机械和输电线路（垂直、水平方向）须按要求保持距离。 作业时，机械停放稳固，臂杆幅度指示器灵敏可靠。 电缆线绝缘良好，不得有接头，不得乱拖乱拉。使用夯土机械必需按要求穿戴绝缘用具，使用过程应有专员调整电缆，电缆长度不应大于50m。 各类机械配挂技术性能牌和上岗操作人员名单牌。 必需严格定时机械保养制度，做好操作前、操作中和操作后设备清洁润滑、紧固、调整和防腐工作。严禁机械设备超负荷使用、带病运转和在作业运转中进行维修。 机械设备夜间作业必需有充足照明，夜间施工要有良好照明设备。4、用电作业确保方法 现场照明：照明电线绝缘良好，导线不得随地拖拉或绑在脚手架上。照明灯具金属外壳必需接零。室外照明灯具距地面不低3m，室内距地面不低于2.4m。 配电箱、开关箱：使用BD型标准电条，电箱内内开关电器必需完整无损，接线正确，电箱内设置漏电保护器，选择合理额定漏电动作电流进行分级匹配。配电箱设总熔丝、分开关，动力和照明分别设置。金属外壳电箱作接地或接零保护。开关箱和用电设备实施一机一闸保险。同一移动开关箱严禁有380V和220V两种电压等级。 架空线：架空线必需设在专用电杆（水泥杆、木杆）上，严禁架设在树或脚手架上，架空线装设横担和绝缘子。架空线离地4m，机动车道为6m以上。 接地接零：接地采取角钢、圆钢或钢管，其截面大于48mm2，一组二根接地之间间距大于2.5m，接地电阴符合要求，电杆转角杆，终端杆及总箱，分配电箱必需有反复接地。 用电管理：安装、维修或拆除临时用电工程，必需由电工完成，电工必需持证上岗，实施定时检验制度，并做好检验统计。5、防火、防雷击技术确保方法 建立项目部、施工队、班组三级防火责任制，明确职责。 关键部位如仓库、木工间配置对应消防器材，通常部位如宿舍、食堂等处设常规消防器材。 施工现场用电，严格实施相关要求，加强电源管理，预防发生电器火灾。 焊、割作业点和氧气瓶、乙炔气瓶等危险物品距离不得少于10m，和易燃易爆物品距离不得少于30m。 严格按相关要求安装线路及设备，用电设备全部要安装地线，不合格电气器材严禁使用。库房、油库严禁烟火，油库施工场地要安避雷装置。6、消防、治安方法做好消防治安工作，主动和沿线地方政府和公安部门联络，做好法制宣传教育工作，坚持“以防为主，以消为辅”，搞好路地共建，保护现有设施和施工设备物资安全，确保施工顺利进行，采取以下具体方法： 各级组织均成立治安消防领导小组和义务消防队，做好治安、消防防范工作。 严格实施中国消防法相关要求，在库房及临时房屋集中地方，配置多种消防器材并定时检验。加强对职员防火教育，建立严格防火管理制度，在施工现场设置防火警示牌，并设专员巡查监督。在大风季度施工时，要加强火源管理，未经同意不随意用火，用火时要设专员管理，并距火源留有一定防线。加强对机械车辆及电源管理，必需时加戴防火罩和采取其它防火方法。 清理现场树根、草皮、灌木等杂物在进行焚烧时，派专员负责，确保不发生任何火灾事故，在确保安全情况下才可进行焚烧。 广泛开展法制宣传和“四防”教育，提升广大职员群众保卫工程建设和遵纪遵法自觉性。对施工现场珍贵物资，关键器材（尤其是爆破器材）和大型设备，要加强管理，严格相关制度，设置防护设施和报警设备，要加强管理，严格相关制度，设置防护设施和报警设备，预防物资被哄抢、偷窃或破坏。 加强对易燃材料保管，常常开展以防火、防爆、防盗为中心安全大检验，堵塞漏洞，发觉隐患限期整改。（三）应急预案A、物体打击事故应急准备和响应预案 a.应急准备1. 组织机构及职责：(1)项目部物体打击事故应急准备和响应领导小组 组 长：杨同军（项目经理） 副组长：常阿斌（项目总工）、刘和操（项目副经理） 组 员：杨宝、秦文涛、李正科、赵亮、范道平、孙顺先、王耀 (2)物体打击事故应急处理领导小组负责对项目突发物体打击事故应急处理。2.培训和演练 (1)项目部安全员负责主持、组织全项目部每十二个月进行一次按物体打击事故“应急响应”要求进行模拟演练。各组员按其职责分工，协调配合完成演练。演练结束后由组长组织对“应急响应”有效性进行评价，必需时对“应急响应”要求进行调整或更新。演练、评价和更新统计应予存档。(2)施工管理部负责对相关人员每十二个月进行一次培训。3.应急物资准备、维护、保养(1)应急物资准备：简易单架、跌打损伤药品、包扎纱布。 (2)多种应急物资要配置齐全并加强日常管理。b.应急响应 1.防物体打击事故发生，项目部成立救援小组，由项目经理担任组长，生产责任人及安全员，各点技术员为组员，关键负责紧急事故发生时有条不紊进行抢救或处理，外包队管理人员及后勤人员，帮助生产责任人做相关辅助工作。 2.发生物体打击事故后，由项目经理负责现场总指挥，发觉事故发生人员首先高声呼叫，通知现场安全员，由安全员打事故抢救，电话“120”，向上级相关部门或医院打电话抢救，同时通知生产责任人组织紧急应变小组进行可行应急抢救，如现场包扎、止血等方法。预防受伤人员流血过多造成死亡事故发生。预先成立应急小组人员各负其责，立即投入抢救工作，门卫在大门口迎接来救护车辆，有序处理事故。最大程度降低人员和财产损失。3.事故后处理工作 (1)查明事故原因及责任人。 (2)以书面形式向上级写出汇报，包含发生事故时间、地点、受伤(死亡)人员姓名、性别、年纪、工种、伤害程度、受伤部位。 (3)制订有效预防方法，预防这类事故再次发生。 (4)组织全部些人员进行事故教育。(5)向全部些人员进行事故教育。(6)向全部些人员宣读事故结果，及对责任人处理意见。B.机械伤害应急准备和响应预案a.应急准备1.组织机构及职责(1)项目部机械伤害事故应急准备和响应领导小组 组 长：杨同军（项目经理） 副组长：常阿斌（项目总工）、刘和操（项目副经理） 组 员：杨宝、秦文涛、李正科、赵亮、范道平、孙顺先、王耀 (2)机械伤害事故应急处理领导小组负责对项目突发机械伤害事故应急处理。2.培训和演练(1)项目部安全员负责主持、组织全项目部每十二个月进行一次按机械伤害事故“应急响应”要求进行模拟演练。各组员按其职责分工，协调配合完成演练，演练结束后由组长组织对“应急响应”有效性进行评价，必需时对“应急响应”要求进行调整或更新。演练、评价和更新统计应予存档(2)施工管理部负责对相关人员每十二个月进行一次培训。3.应急物资准备、维护、保养(1)应急物资准备：简易单架、跌打损伤药品、包扎纱布。(2)多种应急物资要配置齐全并加强日常管理。b.应急响应1.机械伤害事故发生，项目部成立救援小组，由项目经理担任组长，生产责任人及安全员、各点技术员为组员，关键负责紧急事故发生时有条不紊进行抢救或处理，外包队管理人员及后勤人员，帮助上任工程师做相关辅助工作。2.发生机械伤害事故后，由项目经理负责现场总指挥，发觉事故人员首先高声呼叫，通知现场安全员，由安全员打事故抢救电话“120”，向上级相关部门或医院打电话抢救，同时通知生产责任人组织紧急应变小组进行可行应急抢救，如现场包扎、止血等方法。预防受伤人员流血过多造成死亡事故。预先成立应急小组人员各负其责，立即投入抢救工作，门卫在大门口迎接来救护车辆，有序处理事故。最大程度降低人员和财产损失。3.事故后处理工作(1)查明事故原因及责任人。(2)以书面形式向上级写出汇报，包含发生事故时间、地点、受伤(死亡)人员姓名、性别、年纪、工种、伤害程度、受伤部位。(3)制订有效预防方法，预防这类事故再次发生。(4)组织全部些人员进行事故教育。(5)向全部些人员进行事故教育。(6)向全部些人员宣读事故结果，及对责任人处理意见。B.触电事故应急准备和响应预案a.应急准备1.组织机构及职责(1)项目部触电事故应急准备和响应领导小组 组 长：杨同军（项目经理） 副组长：常阿斌（项目总工）、刘和操（项目副经理） 组 员：杨宝、秦文涛、李正科、赵亮、范道平、孙顺先、王耀(2)触电事故应急处理领导小组负责对项目突发触电事故应急处理。2.培训和演练(1)项目部安全员负责主持、组织项目部每十二个月进行一次按触电事故“应急响应”要求进行模拟演练。各组员按其职责分工，协调配合完成演练。演练结束后由组长组织对“应急响应”有效性进行评价，必需时对“应急响应”要求进行调整或更新。演练、评价和更新统计应予存档。(2)施工管理部负责对相关人员每十二个月进行一次培训。3.应急物资准备、维护、保养(1)应急物资准备：简易单架。(2)应急物资要配置齐全并加强日常管理。b.应急响应1. 脱离电源对症抢救 当发生人身触电事故时，首先使触电者脱离电源。快速抢救，关键是“快”，对于低压触电事故，可采取下列方法使触电者脱离电源： (1)假如触电地点周围有电源开关或插销，可立即拉开电源开关或拔下电源插头，以切断电源。 (2)可用有绝缘手柄电工钳、干燥木柄斧头、干燥木把铁锹等切断电源线。也可采取干燥木板等绝缘物插入触电者身下，以隔离电源。 (3)当电线搭在触电者身上或被压在身下时，也可用干燥衣服、手套、绳索、木板、木棒等绝缘物为工具，拉开提升或挑开电线，使触电者脱离电源。切不可直接去拉触电者。对于高压触电事故，可采取下列方法使触电者脱离电源：(1)立即通知相关部门停电。(2)带上绝缘手套，穿上绝缘鞋，用对应电压等级绝缘工具按次序拉开开关。(3)用高压绝缘杆挑开触电者身上电线。触电者假如在高空作业时触电，断开电源时，要预防触电者摔下来造成二次伤害。 (1)假如触电者伤势不重，神志清醒，但有些心慌，四肢麻木，全身无力或触电者曾一度昏迷，但已清醒过来，应使触电者平静休息、，不要走动，严密观察并送医院。 (2)如故触电者伤势较重，已失去知觉，但心脏跳动和呼吸还存在，应将触电者抬至空气通畅处，解开衣服，让触电者平直仰卧，并用软衣服垫在身下，使其头部比肩稍低，一面妨碍呼吸，如天气严寒要注意保温，并快速送往医院。假如发觉触电者呼吸困难，发生痉挛，应立即准备对心脏停止跳动或呼吸停止后抢救。 (3)假如触电者伤势较重，呼吸停止或心脏跳动停止或二者全部已停止，应立即进行口对口人工呼吸法及胸外心脏挤压法进行抢救，并送往医院。在送往医院途中，不应停止抢救，很多触电者就是在送往医院途中死亡。 (4)人触电后会出现神经麻痹、呼吸中止、心脏停止跳动、展现昏迷不醒状态，通常全部是假死，万万不可看成“死人”草率从事。 (5)对于触电者，尤其高空坠落触电者，要尤其注意搬运问题，很多触电者，除电伤外还有摔伤，搬运不妥，如折断肋骨扎入心脏等，可造成死亡。 (6)对于假死触电者，要快速持久进行抢救，有不少触电者，是经过四个小时甚至更长时间抢救而抢救过来。有经过六个小时口对口人工呼吸及胸外挤压法抢救而活过来实例。只有经过医生诊疗确定死亡，停止抢救 2.人工呼吸是在触电者停止呼吸后应用抢救方法。多种人工呼吸方法中以口对口呼吸法效果最好。 (1)施行人工正呼吸前，应快速将触电者身上妨碍呼吸衣领、上衣等解开取出口腔内妨碍呼吸食物，脱落断齿、血块，粘液等，以免堵塞呼吸道，使触电者仰卧，并使其头部充足扣仰(可用一只于拖触电者颈后)，鼻孔朝上以利呼吸道通畅。 (2)救护人员用手使触电者鼻孔紧闭，深吸一口气后紧贴触电者口向内吹气，用时约2秒中。吹气大小，要依据不一样触电人有所区分，每次呼气要个触电者胸部微微鼓起为宜。 (3)吹气后，立即离开触电者口，并放松触电者鼻子，使空气呼出，用时约3秒中。然后再反复吹气动作。吹气要均匀，每分钟吹气呼气约12次。触电者已开始恢复自由呼吸后，还应仔细观察呼吸是否会再度停止。假如再度停止，应再继续进行人工呼吸，这时人工呼吸要和触电者微弱本身呼吸规律一致。 (4)如无法使触电者把口张开时，可改用口对鼻人工呼吸法。即捏紧嘴巴紧贴鼻孔吹气。3.胸外心脏挤压法是触电者心脏停止跳动后抢救方法。(1)做胸外挤压时使触电者仰卧在比较坚实地方，姿势和口对口人工呼吸法相同，救护者跪在触电者一侧或跪在腰部两侧，两手相叠，手掌根部放在，心窝上方，胸骨下三分之一至二分之一处。掌根用力向下(脊背方向)挤压压出心脏里面血液。成人应挤压35厘米，以每秒钟挤压一次，太快了效果不好，每分钟挤压60次为宜。挤压后掌根快速全部放松，让触电者胸廓自动恢复，血液充满心脏。放松时掌根无须完全离开胸部。(2)应该指出，心脏跳动和呼吸是紧密联络。心脏停止跳动了，呼吸很快会停止。呼吸停止了，心脏跳动也维持不了多久。一旦呼吸和心脏跳动全部停止了，应该同时进行口对口人工呼吸和胸外心脏挤压。假如现场只有一人抢救，两种方法交替进行。能够挤压4次后，吹气一次，而且吹气和挤压速度全部应提升部分，以不降低抢救效果。(3)对于儿童触电者，能够用一只手挤压用力要轻部分免损伤胸骨，而且每分钟宜挤压100次左右。4.事故后处理工作 (1)查明事故原因及责任人。(2)以书面形式向上级写出汇报，包含发生事故时间、地点、受伤(死亡)人员姓名、性别、年纪、工种、伤害程度、受伤部位。 (3)制订有效预防方法，预防这类事故再次发生。 (4)组织全部些人员进行事故教育。(5)向全部些人员进行事故教育。(6)向全部些人员宣读事故结果，及对责任人处理意见。六、劳动力计划 施工管理人员配置见下表：序号分 工 人数备 注 1桥梁技术责任人 1总负责 2技术员 3现场施工技术管理 3安全员 2现场安全管理 4质检管理 1现场质量检验和控制 5试验员 3现场试验检验 6资料员 3多种资料管理及检验批填写 7电工 1持特种操作证 8钢筋工 12持操作证 9混凝土工 12混凝土浇筑 10辅助工 11成品转运及零星用工七、 计算书及相关图纸（详见附图） 西南交通建设集团股份 瑞陇高速公路第一协议项目部 二一四年三月二日图1 旋挖钻施工及监理步骤图施工准备测量放样钢护筒制作钢护筒施工监理工程师检测钻机就位造浆钻进成孔否钻渣外运监理工程师检测成孔检测 否清孔监理工程师检测沉渣厚度检测移机监理工程师检测钢筋笼制作安放钢筋笼 导管水密性试验下导管监理工程师检测不合格二次清孔沉渣厚度测试监理工程师旁站合格灌注水下砼监理工程师旁站泥浆回收超声波检测监理工程师旁站交工验收多出泥浆外运
