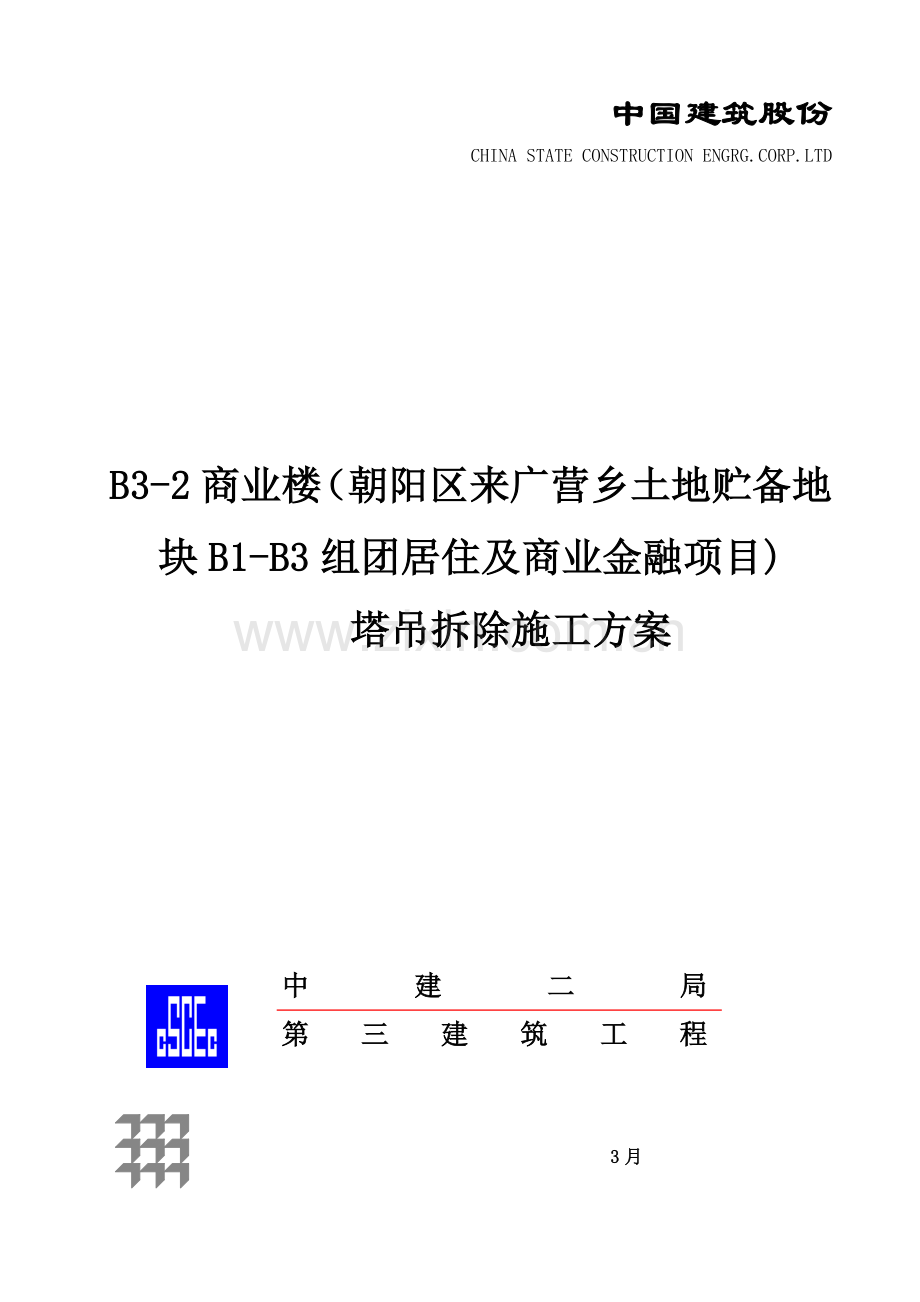

塔吊拆除综合标准施工专业方案.docx

中国建筑股份
CHINA STATE CONSTRUCTION ENGRG.CORP.LTD

B3-2商业楼（朝阳区来广营乡土地贮备地块B1-B3组团居住及商业金融项目)
塔吊拆除施工方案

中建二局
第三建筑工程

3月

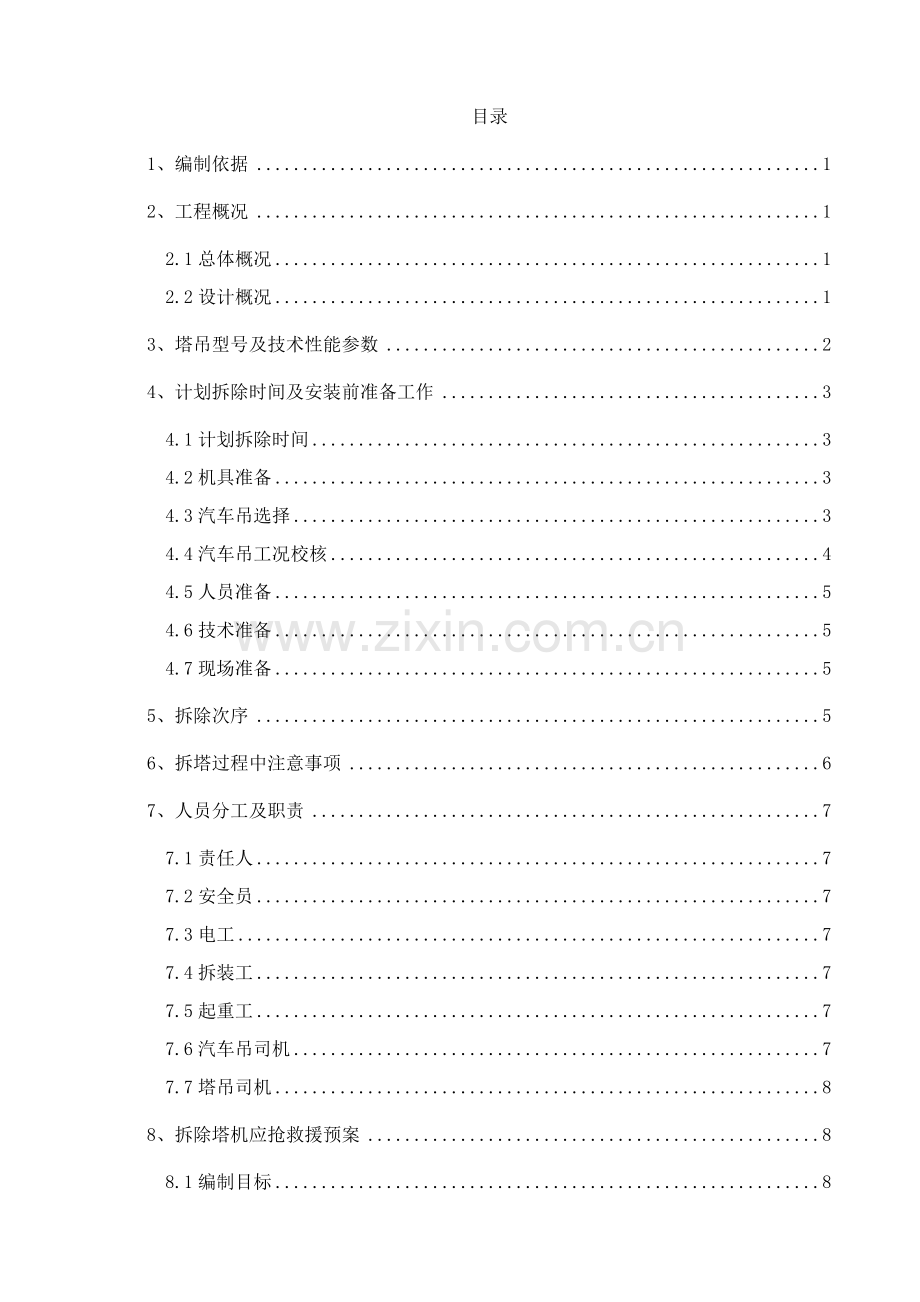

目录
1、编制依据 1
2、工程概况 1
2.1总体概况 1
2.2设计概况 1
3、塔吊型号及技术性能参数 2
4、计划拆除时间及安装前准备工作 3
4.1计划拆除时间 3
4.2机具准备 3
4.3汽车吊选择 3
4.4汽车吊工况校核 4
4.5人员准备 5
4.6技术准备 5
4.7现场准备 5
5、拆除次序 5
6、拆塔过程中注意事项 6
7、人员分工及职责 7
7.1责任人 7
7.2安全员 7
7.3电工 7
7.4拆装工 7
7.5起重工 7
7.6汽车吊司机 7
7.7塔吊司机 8
8、拆除塔机应抢救援预案 8
8.1编制目标 8
8.2适用范围 8
8.3应急指挥救援组织机构 8
8.4预防和预警 9
8.5应急响应 9
8.6应急工作要求： 10
附件1、300T汽车吊性能表 11

1、编制依据
序号
名称
编号
1
建筑施工塔式起重机安装、使用、拆卸安全技术规程
JGJ 196-
2
建筑机械使用安全技术规程
JGJ33-
3
塔式起重机安全规程
GB5144-
4
起重机械安全规程
GB6067-
5
塔式起重机技术条件
GBT9462-1999
6
塔式起重机操作使用规程
JG/T 100—1999
7
塔式起重机混凝土基础工程技术规程
JGJ/T187-
8
施工现场塔式起重机检验规则
DB11/611-
9
建筑起重机械安全监督管理要求
建设部166号令
10
QTZ145（H25/15）塔式起重机使用说明书

2、工程概况
2.1总体概况
序号
项 目
内 容
1
工程名称
B3-2商业楼（朝阳区来广营乡土地贮备地块B1-B3组团居住及商业金融项目)
2
工程地址
来广营西路和来广营村四号路交叉口处东南角
3
建设单位
北京方兴融创房地产开发
4
设计单位
北京建筑设计研究院
5
监理单位
北京中联环建设工程管理
6
质量监督单位
北京市朝阳区区建设质量监督站
7
施工总承包单位
中建二局第三建筑工程
2.2设计概况
序号
项 目
内 容
1
建筑功效
商业楼
2
结构形式
框架剪力墙结构
3
基础形式
平板式筏板
4
地基形式
天然地基
5
建筑面积
总建筑面积
13050.53㎡
计划占地面积
2800㎡
地下建筑面积
3250.53㎡
地上建筑面积
9800㎡
6
建筑层数
地上
7层
地下
2层
7
建筑高度
29.10m
±0相当于绝对标高
38.0m
8
建筑层高
地下部分层高
地下二层
3.6m
地下一层
4.8m
地上部分层高
地上一层
5.1m
地上二~七层
4.0m
9
建筑结构设计使用年限
50年
10
建筑结构安全等级
二级
11
抗震设防烈度
8度
12
地下工程防水等级
一级
13
建筑物耐火等级
一级
14
地基基础设计等级
一级
3、塔吊型号及技术性能参数
本工程结构施工阶段垂直运输采取一台QTZ145（H25/15）塔吊，臂长45米，安装最终高度50.8米。
依据工程需要安装1台塔吊（编号1#），关键参数见下表：
塔吊编号
塔吊型号
回转半径（m）
最大起重（t）
端部起重量（t）
1#
QTZ145（H25/15）
45
10
2.95
QTZ145（H25/15）塔吊45米臂起重载荷性能表
幅度（m）
2.9-14.5
15
17
20
22
26.3
26.7
27
30
32
起重量（t）
10
9.6
8.3
6.9
6.2
5
5
4.7
4.2
4
幅度（m）
35
37
40
42
45

起重量（t）
3.7
3.6
3.4
3.2
2.95

QTZ145（H25/15）型臂长45m塔吊关键部件列表
序号
部件名称
重量（kg）
外形尺寸（m）
备注
1
标准节
1470
2×2×3

2
套架总成
8230
8.70×4.3×4.05
包含基础节、顶升套架、平台、扁担梁、油缸
3
塔顶
4030
9.21×2.7×1.45
包含塔尖、司机室、拉杆
4
起重臂
7198
46.7×2.0×1.1
包含起重臂、载重小车、牵引机构、拉杆
5
平衡臂
4810
11.35×2.6×3.1
包含平衡臂、起升机构、配电柜、通道
6
回转机构
4925
4.45×2.05×2.30
包含上支座、下支座、通道、引进梁
起重臂吊点位置
17.2m（臂架重6935Kg）
4、计划拆除时间及安装前准备工作
4.1计划拆除时间
塔吊编号
工期
进场时间
拆除完成时间
退场时间
1#塔吊
3工作日
.5.5
.5.6
.5.7
注：每台塔吊实际安装时间由总包确定，并通知安装单位。
4.2机具准备
拆除塔机辅助设备型号、性能及工具配置
序号
名称
单位
数量
备注
1
汽车吊
台
1
300t
2
板车
辆
4
30t
3
安全用具
套
12

4
工具包
只
2

5
手拉葫芦2t/5t
个
各1

6
棕绳
条
2
Φ8mm×30m
7
气割设备
套
1

8
大锤
把
4

9
专用扳手
把
4

10
其它工具

配套
4.3汽车吊选择
1）依据施工现场实际情况勘查，塔机拆卸工作拟选择一台300吨汽车吊辅助拆除。为此在塔机拆除过程中要尤其注意吊装安全。
2）300吨汽车吊部署
使用300吨汽车吊支在塔吊基础西侧，汽车吊中心位置在塔吊中心以西32米完成主塔身平衡臂及起重臂拆除。汽车吊由施工现场北侧中门驶入施工现场，进入吊装指定位置，应确保汽车吊及运输车辆行驶通畅，汽车吊支设范围内，应满足支设要求。汽车吊在拆除塔机起重臂时因为距离过远，必需在拆除平衡重后，起重臂向西北侧进行转动，塔机起重臂拆卸后放在施工现场西侧。

4.4汽车吊工况校核
1）拆除主塔身时对其进行校核。
汽车吊回转半径：8.7米
汽车吊出杆长度：60米
汽车吊额定吊载量：13.4吨
最大部件重量：11吨
结论：300吨汽车吊此工况安全、稳定。
2）拆除起重臂时对其进行校核。
汽车吊回转半径：8.7米
汽车吊出杆长度：60米
汽车吊额定吊载量：13.4吨
最大部件重量：7.19吨
结论：300吨汽车吊此工况安全、稳定。
3）拆除平衡臂时对其进行校核。
汽车吊回转半径：8.7米
汽车吊出杆长度：60米
汽车吊额定吊载量：13.4吨
最大部件重量：4.81吨
结论：300吨汽车吊此工况安全、稳定。
4.5人员准备
1）塔吊拆装队单位名称：北京博兴泰机械施工
2）由拆装队安排组织拆塔小组进行拆塔，组织拆塔小组人员熟悉《塔机使用说明书》和拆塔方案，对人员进行分工，了解拆卸次序及安全操作要求，检验并配齐拆塔时所需吊装工具、索具等。
3）项目部负责清除影响塔机拆除及汽车吊进场堆物及其它杂物。
4）依据现场情况，在降塔到能够进行拆除位置后，由拆装队调300TM汽车吊进场作最终塔机拆除工作。
5）拆除当日安排两名旁站人员，拆除人员持证上岗。
4.6技术准备
1）塔吊安装企业提前现场勘查，提前编制塔机拆除方案。
2）提前报验塔吊厂家安装人员上岗证。选派有安装经验并持有有效特种作业操作证人员参与作业。作业应严格按本机安装、拆除说明书中要求进行。
3）安装前做好技术交底及安全交底等工作。
4.7现场准备
1）确保设备顺利进场和拆除，总包项目部须在安装作业前清理塔机安装范围内杂物，确保汽车吊进入场内道路通畅。汽车吊尽可能选择在混凝土硬化路面上架设，若汽车吊必需支腿支撑在土层上时，支腿下应铺设专用钢板，以确保良好安装环境，夜间运输提供充足照明。
2）由拆装队安排组织拆塔小组进行拆塔，组织拆塔小组人员熟悉《塔机使用说明书》和拆塔方案，对人员进行分工，了解拆卸次序及安全操作要求，检验并配齐拆塔时所需吊装工具、索具等。
3）项目部负责清除影响塔机拆除及汽车吊进场堆物及其它杂物。
4）依据现场情况，在降塔到能够进行拆除位置后，由拆装队调300TM汽车吊进场作最终塔机拆除工作。
5）拆除作业时，西侧肥槽应回填至护坡桩顶，确保基坑安全。
6）加强对配电柜看护，汽车吊距离配电柜≥2m，作业过程中安排专员旁站，避免塔吊拆除过程中破坏配电柜。
5、拆除次序
1）将塔臂旋转至和建筑物平行位置，然后将回转机构销紧，将变幅小车开至合适位置，使得塔吊上部重心落在顶升油缸梁位置上。
2）拆支塔身和下支座连接高强螺栓，此时必需将顶横梁挂板挂在塔身踏板上。
3）顶升油缸，使爬升架引出口能引出一节标准节时，将一个标准节引出用滚轮固定在塔身标准节下部联接面4个角上，然后卸掉第一节和第二节标准节高强螺栓，再将油缸微动，使第一节和第二节标准节脱离接触，然后经过引出滚轮将第一节标准节引出塔身至爬升架外伸框架上，将变幅小车开至引出标准节上方用吊钩将引出标准节吊放在地面上，第一节标准节拆除工作结束。
4）依次逐节拆除标准节，同时拆除塔身内斜撑杆、爬梯及休息平台，附着架、并吊放在地面上。
5）塔身降到一定高度时，用300TM汽车吊将驾驶室拆除，
6）再用汽车吊从平衡臂前部依次卸掉配重，并吊放在地面上。
7）用汽车吊吊起塔臂，并将塔臂端部提升到合适位置时，拆去拉杆和塔顶连接销轴，放平塔臂，拆除塔臂和上支座连接销轴，塔吊放到地面进行解体。
8）用汽车吊吊放余下配重。
9）拆除平衡臂拉杆和塔顶连接销轴及平衡臂上支座连接销轴，再吊放到地面上。
10）用汽车吊拆除塔顶节、上下支座、回转支承、爬升架及余下标准节、基础节、固定底座，并逐件吊放到地面上。
6、拆塔过程中注意事项
1）在塔吊拆除时按排专员在塔臂范围内拉线设防，专员进行看护，以确保行人安全。
2）拆塔工作由拆装队队长负责统一指挥，明确讯号，拆塔过程中，塔身周围10米范围内，必需设置警戒线，警戒区内不许可有些人随意走动或停留。
3）同时注意高压线，塔吊吊物应和高压电线保持一定安全距离。吊装时设溜线方便控制方向，避免碰撞高压线。
4）凡进入警戒区操作人员全部必需戴好安全帽，高空作业人员要系好安全带，足穿软底鞋，拆塔时应精力集中，安全操作，不许可零件或工具从高处掉下来。
5）拆塔时，风力不得超出四级，遇雨要停止拆塔，吊钩放到地面上锚固好，预防塔臂转动碰撞建筑物。
6）降塔前应先开启油泵，检验油压，作空载伸缩动作，排除油路中空气。
7）塔身下降过程中，必需有专员观察油缸上下横梁爬爪，确保爬爪和标准重杆内顶升塔块有效分离，注意观察浮动工作台和塔身空隙，防工作平台和标准节脱杆碰撞。
8）塔机拆除标准节及其它散件应边拆边运离现场，预防运输道路阻塞。
9）注意拆下来零部件保管和堆放，联接螺栓、销轴及开口销等由拆装小组派人收管。
11）除了上述要求外，其它要求及技术要求均按《塔机使用说明书》和相关安全操作规程实施。
7、人员分工及职责
7.1责任人
1）拆除塔机关键负责者和全权指挥者。
2）负责召开拆除作业人员会议，认真进行拆除前技术交底，做到安全拆除，文明施工，加强检验。
3）牢靠树立“质量第一、工地使用满意”思想，按操作规程和说明书要求精心组织和指挥施工，加强检验。
4）对现场作业人员要加强指挥。
7.2安全员
1）帮助现场责任人，着重做好安全工作
2）检验督促安全技术方法、交底工作落实情况，监督施工现场安全工作。
3）检验拆除过程中有可能出不安全原因和事故隐患，发觉问题立即提出整改意见和防范方法。
4）督促全体人员按各自工种操作规程和本方案要求作业；严禁声音作业。
7.3电工
1）具体做好本工种一切准备工作，并把电源送至塔吊临时配电箱。
2）按说明书要求和拆除进度接通线路，确保拆除工作顺利进行。
3)收拾现场零碎配件。
7.4拆装工
1）在责任人领导下，根据拆除程序反次序具体完成此次塔吊拆除任务。
2）总体拆除后，配合电工收拾好全部零件。
7.5起重工
1）起重工必需服从现场现场责任人领导。
2）起重工是拆除作业直接发今者，严禁其它无关人员指挥。
3）吊装时选择好吊、索具和捆绑方法，正确掌握吊物重心位置。
4）必需根据GB-5082-85《起吊、吊运指挥信号》，统一指挥信号。
5）严格实施“十不吊”。
7.6汽车吊司机
1）严格遵守规章制度及安全技术操作规程。
2）树立良好职业道德、服从领导、听从指挥，团结协作完成任务。
3）发觉起重机械吊装有较大隐患危及生命安全时，应立即停止作业，采取可靠防范方法。
7.7塔吊司机
1）拆除前关键点好塔吊零配件，工作结束后，整理现场工具、用具、预防丢失。
2）亲密注意塔吊运行及吊装情况。
3）拆除过程中听从指挥，不得私自作业。
8、拆除塔机应抢救援预案
8.1编制目标
为立即有效地控制和清除塔式起重机各类突发事故危害，加强塔式起重机拆卸过程中对突发事故综合能力，提升应抢救援快速反应，确保快速有效处理塔式起重使用安全生产事故，把损失降到最低程度，维护人身和财产安全，特制订本预案。
8.2适用范围
本程序适适用于在塔式起重机拆卸过程中，因不可估计原因而造成塔式起重机倾覆及事故造成人身伤亡或重大经济损失事故。
8.3应急指挥救援组织机构
1）由租赁单位和总包共同成立环境、安全应急准备和救援响应指挥中心，指挥中心组员由各部门关键领导组成，指挥中心办公室设在工程管理部。
2）指挥中心组员名单：
指 挥 长：龙 刚 电话：
副指挥长：张建华 电话：
侍玉行 电话：
成 员：韩金森电话： 苏长忠 电话：
韩火付 电话： 王树军 电话：
3）组员职责、分工：
指挥长： 龙刚
负责指挥中心全方面领导工作，负责本项目标应急准备和响应总体布署，负责本项目应急组织组建、培训，负责指挥应急施救组织开展应急演练。
副指挥长：张建华、侍玉行
负责指挥中心应急准备和响应预案编审、修订，提取应急器材、物资使用计划，紧急状态出现时负责现场施救智慧，对各分区应急队抢险工作进行具体安排。
负责应急器材、物资贮备（如应急车辆、救援担架、医药箱、灭火器、消防桶、消防铲、黄沙等），组织对应急队队员进行必需技能培训，并对外协单位应急组织进行考评和监督。负责消防、保卫和后勤保障工作。
组员：韩金森、韩火付、苏长忠、王树军
负责应急队组建、培训和指挥应急施救，并在应急队中分别担任正副队长，负责应急队在本项目应急准备和响应总体布署和全方面领导工作；紧急状态出现时负责对各救援小组现场抢险具体工作安排，指挥现场救援工作。同时接收指挥中心统一指挥和调度。
8.4预防和预警
8.4.1危险源监控
1）应急办公室安排人员二十四小时值班。
2）落实责任制管理，强化管理和现场监控，加强对危险源、危险部位巡回检验，发觉问题立即处理。
3）落实巡回检验、定时检修制度，确保设备拆卸时不产生危险生产原因。
8.4.2 预警行动
1）企业定时召开安全工作会议，总结分析企业安全工作情况，提出以后安全工作指导意见和要求，并通报近期搜集相关信息，检讨危机隐患、落实相关问题处理进度，讨论危机事件处理措施。
2）事故预防方法：
（1）检验运输车辆，塔机线路等方面不安全隐患，如发觉不安全原因立即处理。
（2）施工区域内水、电、气管线及开关位置应有显著标识，方便抢险时操作。
8.4.3 信息汇报和处理
1）信息汇报和通知
办公室接到发生突发事件信息时要在第一时间把事件信息通知应急总指挥，并按总指挥指示快速通报相关部门，（ 110、119或120）求援。
2）信息上报
在事故早期应主动采取自救应急方法，预防事故扩大，并视事故情况由应急办公室做出决定拨打119、110、120报警电话求得社会援助，并向上级主管部门及政府部门汇报。汇报内容包含：事件发生基础情况，事故发生时间、地点、规模、简明经过、包含人员、破坏程度和人员伤亡情况、采取方法等；事件发生起因分析、性质判定和影响程度评定等事项。
3）信息传输
企业应急办公室会同相关部门配合突发事件信息传输工作，可采取电话、传真、网络等方法，将突发事件信息报送到上级机关和相关部门。
8.5应急响应
8.5.1响应程序
1）企业应急办公室（业余时间值班室）接到报警信息后，立即上报应急总指挥并开启安全生产事故应急预案。
2）值班人员应快速通知应急全部组员及抢险抢修人员，全部些人员要以最快速度抵达事故现场，推行自己职责。
3）在事故早期应主动采取自救应急方法，预防事故扩大，并视事故情况由应急指挥办公室做出决定拨打119、110、120报警电话求得社会援助，向上级部门及相关部门汇报。汇报内容：单位概况、事故发生时间、地点、现场情况、简明经过、造成人员伤亡数、采取方法等。
4）在抢救伤员、企业财产时注意保护事故现场，因抢救伤员和财产，预防事故扩大和疏通人员等原因对事故现场改变时必需作出标志、拍照，并保留好现场关键物证。
5）要快速封锁事故现场，对出入事故现场人员进行严密监控并作部分必需登记处理，同时进行人员疏导预防拥挤造成人员伤害。
6）应急指挥办公室要全力组织抢救，参与救援人员要服从命令听指挥，抢救过程中要沉着、冷静。
8.6应急工作要求：
1）应抢救援相关人员必需服从统一指挥，整体配合，协同作战，有条不紊，慌而不乱。
2）必需确保应抢救援器材及设备数量充足、状态良好、确保碰到突发事件时各项救援工作正常运行。
3）应急小组必需落实具体人员，各司其责，熟练掌握防护技能。

附件1、300t汽车吊性能表
