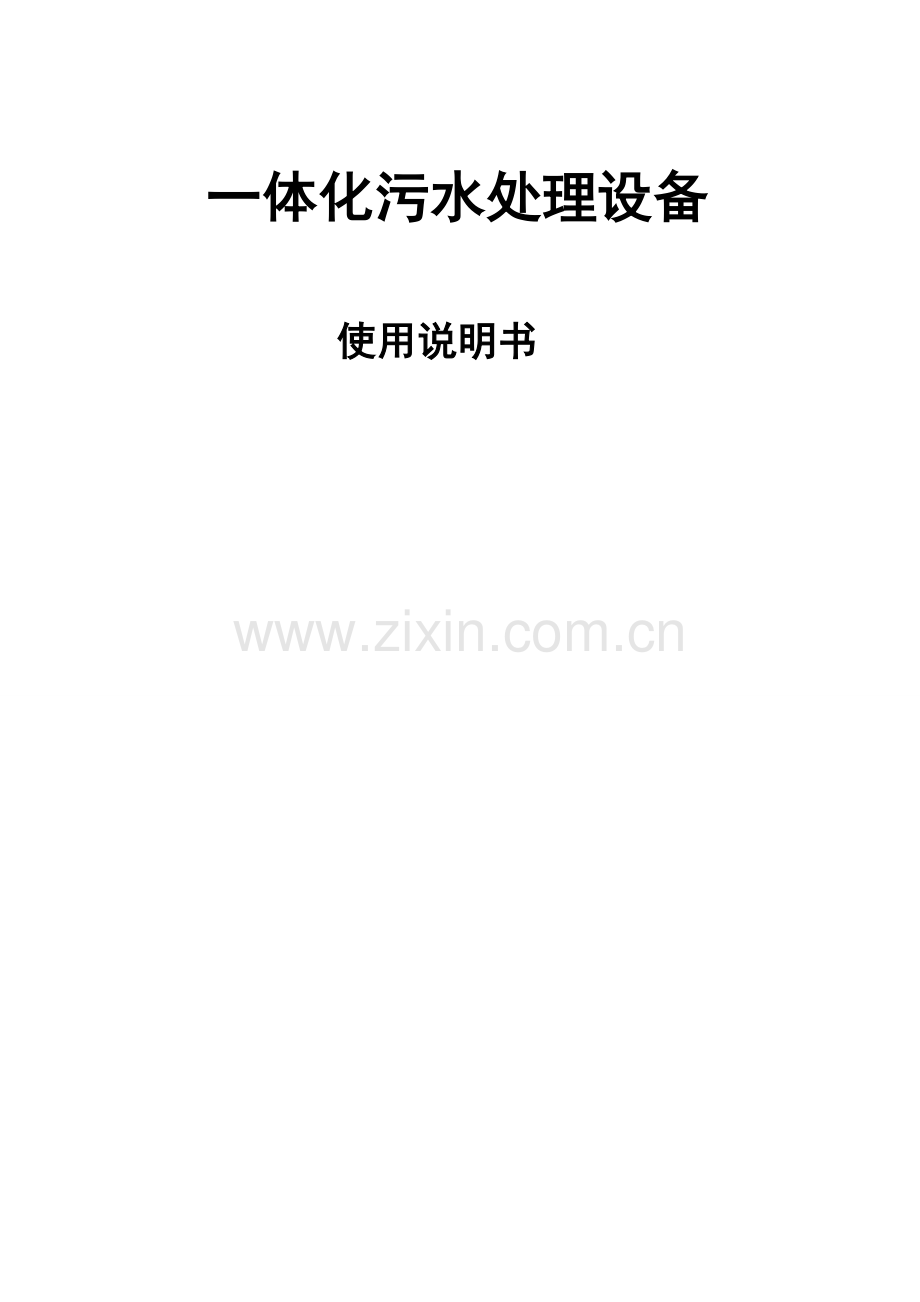

一体化污水处理设备

使用说明书

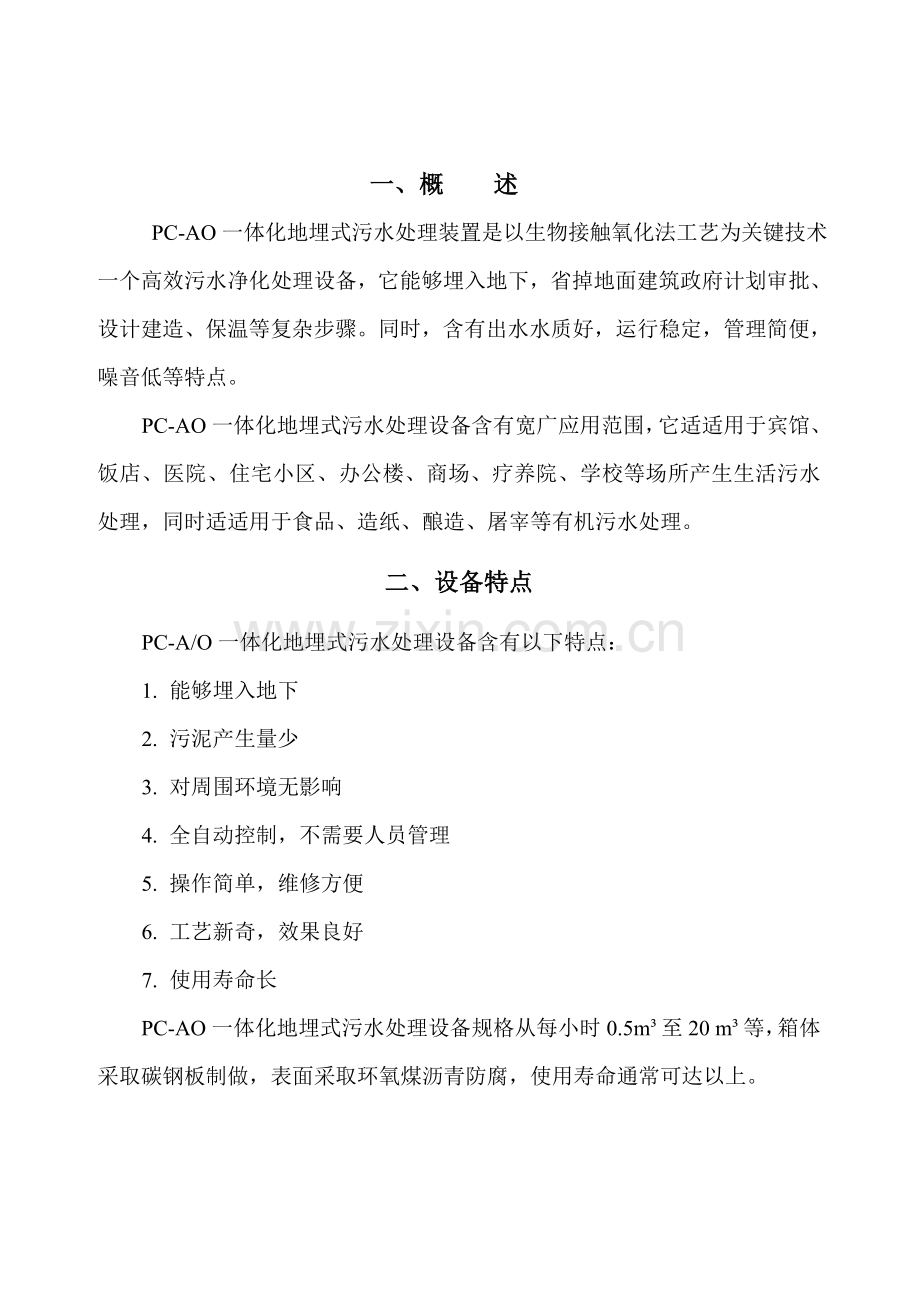

一、概 述
PC-AO一体化地埋式污水处理装置是以生物接触氧化法工艺为关键技术一个高效污水净化处理设备，它能够埋入地下，省掉地面建筑政府计划审批、设计建造、保温等复杂步骤。同时，含有出水水质好，运行稳定，管理简便，噪音低等特点。
PC-AO一体化地埋式污水处理设备含有宽广应用范围，它适适用于宾馆、饭店、医院、住宅小区、办公楼、商场、疗养院、学校等场所产生生活污水处理，同时适适用于食品、造纸、酿造、屠宰等有机污水处理。
二、设备特点
PC-A/O一体化地埋式污水处理设备含有以下特点：
1. 能够埋入地下
2. 污泥产生量少
3. 对周围环境无影响
4. 全自动控制，不需要人员管理
5. 操作简单，维修方便
6. 工艺新奇，效果良好
7. 使用寿命长
PC-AO一体化地埋式污水处理设备规格从每小时0.5m³至20 m³等，箱体采取碳钢板制做，表面采取环氧煤沥青防腐，使用寿命通常可达以上。

三、设备工艺说明
PC-AO一体化地埋式污水处理设备设计关键是生活污水和和之类似工业有机污水处理，其关键处理手段是采取现在成熟生化处理技术接触氧化法，水质参数按通常生活污水水质计算，进水COD按500mg/L， BOD5按200mg/L计，共有五部分组成：1、厌氧池2、接触氧化池3、沉淀池4、清水池、消毒装置5、污泥好氧消化。
1、 厌氧池
厌氧池在没有氧气条件下处理污水，污水中得大分子分解为小分子有机物，再经过微生物好氧(利用厌氧菌)作用，使有机物发生水解、酸化和甲烷化，去除废水中有机物，并提升污水可生化性，有利于后续好氧处理。
2、接触氧化池
从厌氧池出水自流至接触氧化池进行生化处理，接触氧化池分为2-3级，总停留时间为4小时以上，加强型设备接触氧化时间可达6小时。原污水中大部分有机物在此得到降解和净化，好氧菌以填料为载体，利用污水中有机物为食料，将污水中有机物分解成无机盐类，从而达成净化目标。好氧菌生存，必需有足够氧气，即污水中有足够溶解氧，以达成生化处理目标。好氧池空气由风机提供，池内采取新型弹性立体填料，该填料表面积比大、使用寿命长、易挂膜、耐腐蚀，池底采取旋混式曝气器，使溶解氧转移率高，同时有重量轻、不老化、不易堵塞、使用寿命长等优点。接触池气水比在12：1左右。（0.5-5 m³/h接触池为二级）
3、沉淀池
污水经过生物接触氧化池处理后出水自流进入沉淀池，深入沉淀去除脱落生物膜和部份有机及无机小颗粒，沉淀池是依据重力作用原理，当含有悬浮物污水从下往上流动时，由重力作用，将物质沉淀下来。沉淀池上部设可调出水堰，以调整出水水位；下部设锥形沉淀区和污泥气体装置，气源由风机提供，污泥采取气提方法输送至污泥好氧消化池。
4、 清水池和消毒装置
清水池按规范«TJ14-74»标准为30分钟，若是医院污水，清水池增加停留时间至1-1.5小时。我企业采取二氧化氯消毒装置，清水池和消毒装置能依据出水量大小不停改变加药量，达成多出水多加药，少出水少加药目标，需要其它装置可另行配制。（如用于工业污水，消毒装置能够不要）
5、 污泥好氧消化池
沉淀池所排放剩下污泥在池中进行好氧消化稳定处理，以降低污泥体积和提升污泥稳定性。好氧消化后污泥量较少，清理时可用吸粪车从污泥池检验孔伸到污泥池底部进行抽吸后外运即可（六个月清理一次）。污泥好氧消化池上部设上清液回流装置，使上清液溢流至水解酸化池。

四、关键技术参数
名称/型号
0.5
1
3
5
10
20
30
处理量（m³/h）
0.5
1
3
5
10
20
30
风机
型号
HC-25IS
HC-30IS
HC-25IS
HC-25IS
HC-25IS
功率(KW)
0.4
0.75
1.5
2.2
5.5
5.5
水泵
型号
AS10-2CB
AS16-2CB
功率(KW)
1.0
1.5
进水
BOD5mg/L
150-400
出水
BOD5mg/L
20-60
说明：1. 当进水BOD5≤200mg/L时，则出水BOD5≤30mg/L。
2. 本厂相关技术参数修正，不另行通知用户。
3. 30T/H以上资料另行提供。
五、设备处理量和进出水BOD关系
进水BOD5（mg/L）
200
300
400
200
300
400
500
300
400
500
出水BOD5（mg/L）
20
20
20
30
30
30
30
60
60
60

处理水量
（m³/h）
A-0.5
0.5
0.4
0.33

0.4
0.38
0.3

0.43
0.38
A-1
1
0.8
0.65

0.9
0.75
0.6

0.85
0.75
A-3
3
2.4
1.95

2.7
2.25
0.8

2.55
2.25
A-5
5
4
3.25

4.5
3.75
3

4.25
3.75
A-10
10
8
6.5

9
7.5
6

8.5
7.5
A-20
20
16
13

18
15
12

17
15
A-30
30
24
19.5

27
22.5
18

25.5
22.5
六、设备结构和特点
PC-AO一体化污水处理设备因为埋地设置，维修和保养较为困难，所以在设计中该设备就考虑了它免维护性，整个设备结构合理可靠，同时也考虑到即使发生部分故障，也可经过设备各检验孔进入设备内。
PC-AO一体化污水处理设备全部设施均设置在若干个箱体内，主体设备材质为钢结构，均作深度防腐。内外表面采取机械除锈处理后，内外表面采取环氧煤沥青防腐，防腐寿命通常可达以上。
七、安装调试和维护
1. 安装
本设备有两种安装形式，一是安装在地坪以上，二是安装在地坪以下，依据安装图和基础图设备混凝土底板大小规格和平面安装图相同（基础）。要求基础平均承压5t/㎡以上，基础必需水平，如设备安装在地坪下，基础地坪相对标高和设备高度相同，四面挖掘宽度必需离基础边线500mm以上，方便安装管道。
依据安装图就位，用吊车吊入设备，箱体位置、方向不能放错，相互间距必需正确，装好设备联接管道。
安装完成后必需把设备加满水，试水各管口不得渗漏，把两只二沉池潜水槽调整在同一水平线上，深入检验确定无不妥后，即可用土填入设备四面间隙中，并整平地面，把电控柜控制线和设备接通，电控柜和电源接通，接线时注意风机、电机转向，必需和其所指方向相同。
注意事项：设备安装以后，必需确保下雨不积水，设备排出管道必需在相对地坪0.6米以下；设备上方不得压有重物，不得有大型车经过；设备通常不得抽闲内部污水，以防地下水把设备浮起。
2. 调试
污水泵按额定流量把污水抽入设备内，开启风机进行曝气，天天观察接触池内填料情况，如填料长出橙黄色或橙黑色一层膜即已培养好生物膜了，这一过程通常要7-15天，如是工业有机污水，最好先用生活污水培养好生物膜后，再逐步引入工业污水进行生物膜训化。
活性污泥培养法
（1）首先从其它污水处理厂获取污泥，最好是选择相同类型工厂活性污泥，这么有利于驯化。污泥投加量通常为时处理量二分之一。
（2）通常刚弄过来污泥是呈黑色，将其放入好氧池，投加营养，比如面粉、葡萄糖、红糖之类补充所需COD；尿素补充氮；磷酸二氢钠补充磷。CNP百分比通常在（300~500：5：1）
（3）将好氧池水补满，开始曝气。进行闷曝（即只曝气而不进废水），三天后停止曝气，静置沉淀1 h ，然后排出池内约1/5上层废水，并注入相同量新鲜污水（进入量不超出驯化前处理能力20％）。如此反复进行闷曝、静沉和进水三个过程，但每次进水量要比上次有所增加，而闷曝时间要比上次缩短。
（4）注意观察混合液污泥性状，生化污泥表现显淡黄色，污泥30min沉降比达成10%左右，达成很好性状后，可增加生产废水投加量，每次增加不超出10～20％，同时降低面粉尿素等营养物质投加量。且待微生物适应巩固后再继续增生产废水，直至完全停加。
（5）继续增加生产废水投加量，直至满负荷。通常活性污泥驯化培养在20天左右
3. 设备维护保养
PC-AO一体化地埋式污水处理设备必需建立一套定时保养制度，关键易损件是风机和水泵，风机转向不能搞反，如进入污水，必需清理，更换机油后方能使用，风机开启前必需注意空气闸门是否打开，风机每运行10000小时必需保养一次，水泵每运行5000-8000小时必需保养一次。
八、设备选择
在选择PC-AO一体化地埋式污水处理设备以前，首先必需搞清污水性质，进水水质，水量和要求达成排放标准。调整池由用户自己构筑，通常为混凝土池体，调整池容量必需依据排水周期、生产工艺等原因来确定，通常调整池容量为处理量6-10倍。
在设计中PC-AO一体化污水处理设备可埋入地表以下，也可放置在地表以上，也可采取半埋式。设备各箱体管道在运行前已联接好，接好电缆即可运行。
该设备如用在严寒地域可把设备检验孔加高，把设备埋设在冻土层以下，设备即可正常运行，在南方地域设备也可放置室外地坪上，不需盖房。
该设备可按标准方法部署，如有特殊情况，箱体可依据地形进行部署。
