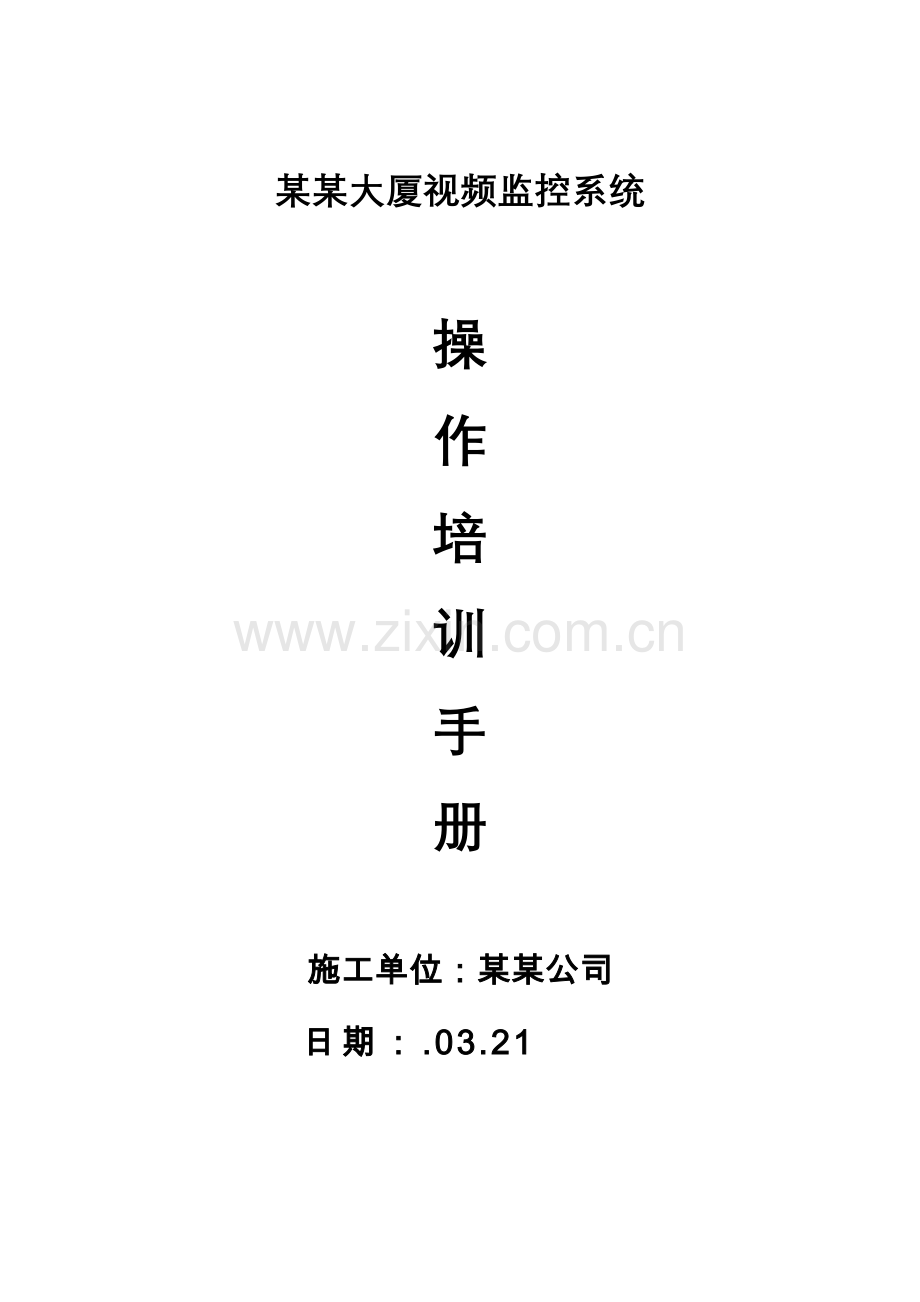

某某大厦视频监控系统操作培训手册施工单位：某某公司 日期：.03.21目录1.1 视频监控31.1.1 实时监控31.1.2 录像回放141.1.3 视频上墙201.1.4 语音对讲241.1.5 鱼球布控271.1.6 视频配备301.1.7 报警管理321.1.8 报警预案331.2 智能应用371.2.1 智能跟踪371.2.2 人脸辨认381.2.3 人数记录381.2.4 主从跟踪391.2.5 行为分析401.3 地图应用41某某大厦视频监控操阐明书1.1 视频监控1.1.1 实时监控顾客启动实时监控操作环节如下：步骤1 选取“业务导航 视频监控 实时监控”。系统显示“实时监控”界面。步骤2 在界面右侧设备列表中，选取通道并拖至视频窗口。视频窗口中显示实时监控界面，如Error! Reference source not found.所示。如果双击设备，则打开该设备所有通道。图1-1 实时视频 序号 参数 阐明1码流信息显示该通道码流信息。2快捷操作快捷操作阐明如下：l ：启动或关闭音频。l ：启动或关闭语音对讲。l ：启动或关闭录像。l ：抓拍图片。l ：关闭该视频窗口。3视频窗口实时预览视频。4组织树查看视频设备及通道。5任务窗口选取轮巡任务，单击“开始”，即可执行轮巡任务。如果需要暂停轮巡任务，则单击“停止”。您也可以单击窗口下方，将当前窗口布局与打开视频源保存为一种视频任务。6画面分割模式用于设立画面分割模式。您可以拖动进度条或者单击，选取画面1到36之间10种模式分割。7实时上墙单击将当前视频画面在电视墙上显示。右键单击预览窗口，可以配备当前视频画面，如Error! Reference source not found.所示。图1-2 右键菜单 参数 阐明关闭视频关闭该视频窗口。关闭所有视频关闭所有视频窗口。视频分享将指定通道视频分享给一种或者各种在线顾客。右键单击视频窗口选取“视频分享”，系统弹出“选取分享顾客”对话框，您可以选取分享顾客，并单击“发送”。被分享顾客收到视频分享提示，可以及时查看视频或者稍后再查看视频。但如果选取“稍后再看”，系统将不再提示有视频分享。开始本地录像将当前视频窗口中音视频保存在录像文献中。开始远程录像进入“录像回放”界面。抓图将当前视频窗口中图像以图片形式保存在图片文献中。系统默认每次抓一张图片。持续抓图将当前视频窗口中图像以图片形式保存在图片文献中。系统默认每次抓3张图片。您可以在“业务设立 本地设立”中修改每次持续抓图张数。切换码流进行“主码流”、“辅码流”和“三码流”切换。您也可以右键单击设备通道，进行主辅码流切换。播放模式进行“实时优先”、“流畅优先”、“均衡优先”或自定义模式切换。画面调节调节客户端监视画面亮度、对比度、饱和度和色调。打开音频打开或关闭摄像机音频使能。打开对讲打开或者关闭相应设备对讲使能。保存视频任务添加收藏将该通道添加到收藏夹中。全屏将视频窗口切换为“全屏”模式。如果需要退出“全屏”，则双击视频窗口或者单击右键选取“退出全屏”。在设备列表中右键单击通道，可以配备通道，如Error! Reference source not found.所示。图1-3 配备通道参数阐明打开视频打开此设备上视频，可选“主码流”、“辅码流”、“三码流”。添加收藏将该通道添加到收藏夹中。顾客在实时监控中惯用操作有录像、抓图、添加收藏、设立云台等。可依照实际需求进行操作。录像本地录像详细操作环节如下：步骤1 右键单击“实时预览”界面视频窗口并选取“开始录像”或者单击视频窗口右上方，进行录像。录像时，变为。步骤2 录像完毕后，右键单击视频窗口选取“停止录像”或者单击视频窗口右上方，停止录像。系统默认录像保存途径为“C:Program Files (x86)Plugin30Record”。您可以在“业务导航 视频监控 视频配备”中选取“录像设立”来修改录像最大时间和录像保存途径。抓图在实时预览同步，您可以参照如下环节抓拍图片。步骤1 右键单击“实时预览”界面视频窗口选取“抓图”或者单击视频窗口右上方，进行抓图。系统弹出“抓图”对话框，如Error! Reference source not found.所示。图1-4 抓图步骤2 选取“抓图因素”，并输入“备注信息”。步骤3 单击“保存”。系统提示“抓图成功”。步骤4 您也可以在“实时预览”界面视频窗口中单击右键，选取“持续抓图”，一次抓拍多张图片。系统默认图片保存途径为“C:Program Files (x86)Plugin30Picture”。您可以在“业务导航 视频监控 视频配备”中选取“抓图设立”来修改持续抓图张数、持续抓图间隔和图片保存途径。将通道添加到收藏夹通过将通道添加到收藏夹，可以实现迅速打开需要预览通道。详细操作环节如下：步骤1 在“实时预览”界面中单击右上方 “组织”页签。系统显示组织列表。步骤2 右击根节点，选取“显示设备”。步骤3 选取设备通道，右击，选取“添加收藏”。系统弹出“添加收藏”对话框，如Error! Reference source not found.所示。图1-5 添加收藏步骤4 在下拉列表框中选取“添加位置”。l 如果选取“收藏夹”，则将通道添加到收藏夹根目录下。l 如果需要将通道添加到自定义文献夹中，则单击“创立文献夹”，在弹出对话框中输入文献名，单击“拟定”。并在“添加位置”下拉列表框中选取文献夹。步骤5 单击“拟定”。步骤6 选取“收藏”，并单击进行保存。您可以在“收藏”界面查看已添加到收藏夹通道，如Error! Reference source not found.所示。添加到收藏夹 l 您也可以选取“收藏”，单击新建文献夹，选取文献夹，单击正在预览视频窗口，单击，并单击，将通道添加到收藏夹中。l 如果您要删除已添加通道或者收藏夹，选取通道或者文献夹并单击，即可删除。云台设立如果“设备类型”为球机，可对云台进行设立，界面如Error! Reference source not found.所示。图1-6 云台 参数阐明单击，锁定当前云台。锁定状态界面显示为。依照顾客角色级别不同，对云台控制也不同。l 当低级别顾客锁定了云台，高级别顾客单击，即可解锁云台并使用。l 当高级别顾客锁定了云台，低级别顾客不能解锁云台，需要等云台自动解锁才干使用。l 同级别顾客可以互相解锁云台使用。云台自动解锁默认时间为30s。通过鼠标控制球机。方向键用于设立云台转动方向，可实现八个方向云台控制操作，分别是上、下、左、右、左上、右上、左下、右下。 局部放大（高速云台），实现选定区域放大缩小功能。该功能只能通过鼠标进行操作。步长用于控制云台转动速度，可实现18不同转动步长设立。变倍单击或，控制球机进行变倍操作。聚焦单击或，调节清晰度。光圈单击或，调节亮度。预置点通过设立预置点，可以将摄像头转至该预置点所相应位置。点间巡航通过设立点间巡航，可以使摄像机在不同预置点之间进行巡航。本功能不需要球机支持，球机只需要支持预置点即可实现点间巡航。线扫通过设立两个点，使摄像机在两个点之间重复运动。轨迹通过设立一条线路，使摄像机在这条线路上重复运动。守望点设立守望点，若设立时间内，例如：10s，不操作云台，云台将自动转至守望点。辅助功能通过设立“辅助命令”，进行辅助定位。其她功能涉及云台菜单、灯光、雨刷、自动旋转、红外灯等。预置点通过设立“预置点”可以将摄像头转至该预置点所相应位置。添加预置点环节如下：步骤1 单击云台上方向键，转动摄像头至需要位置。步骤2 在下拉框中选取“预置点”。步骤3 单击“添加”。系统弹出“预置点设立”界面。步骤4 输入“序号”和“名称”系统显示如Error! Reference source not found.所示界面。图1-7 设立预置点步骤5 单击“拟定”，完毕添加预置点。当需要将摄像头转至所需位置（例如：东南方向）时，只需在“预置点”页签下拉列表中选取“1 东南方向”，单击“定位”即可。点间巡航通过设立“点间巡航”，可以使摄像机在不同预置点之间进行巡航。配备点间巡航之前，需要先添加至少2个预置点。添加点间巡航环节如下：步骤1 在“云台”界面下拉框中选取“点间巡航”。步骤2 单击“添加”。系统弹出“巡航设立”对话框。步骤3 输入“名称”和“序号”，在左侧“所有预置点”区域框中选中预置点，并单击“添加”。系统将左侧预置点列表中预置点添加到右侧列表，如Error! Reference source not found.所示。添加预置点l ，选取左侧列表中预置点，单击此按钮，将预置点添加到右侧列表中。l ，选取右侧列表中已添加预置点，单击此按钮，将该预置点从右侧列表中删除。l 修改停留时间，单击右侧列表中已添加预置点“停留时间”进行修改。“停留时间”取值在3s6000s之间。步骤4 单击“拟定”。系统提示“保存巡航成功”。步骤5 单击“拟定”。当需要启动巡航时，在“点间巡航”页签下拉列表中选取巡航，例如选取“1 点间巡航1”，单击“启用”，则摄像头会在“1点间巡航1”中预置点之间进行巡航。辅助功能步骤1 在下拉框中选取“辅助功能”。步骤2 单击“辅助1”。系统弹出“辅助控件”对话框，如Error! Reference source not found.所示。辅助控件步骤3 在“辅助命令”框输入数字。相应数字相应相应功能。步骤4 单击“打开辅助点”，显示辅助命令相应功能。线扫步骤1 在下拉框中选取“线扫”。步骤2 单击云台按钮，将云台向左转到某位置，单击，设立左边界。步骤3 继续转动云台，向右转到某位置，单击，设立右边界。步骤4 单击，启动线性扫描，云台在设立两个边界之间来回转动。巡迹 巡迹相称于录制操作过程。步骤1 在下拉框中选取“巡迹”。步骤2 在下拉框中选取巡迹数，你可以设立5种巡迹。步骤3 单击“设立 开始记录”，操作云台8个按钮，开始设立巡迹。步骤4 单击“设立 停止记录”，设立巡迹完毕。步骤5 单击“启动”，设备按照设立巡迹路线转动。守望点 设立守望点，若设立时间内，例如：10s，不操作云台，云台将自动转至守望点。步骤1 在下拉框中选取“守望点”。步骤2 单击“配备”。系统弹出“守望点设立”对话框，如Error! Reference source not found.所示。设立守望点步骤3 输入名称、空闲时间。步骤4 单击“拟定”。步骤5 单击，启动守望点功能。1.1.2 录像回放平台配备并启动了录像筹划后，如果有录像，您可以在客户端查询不同通道、不同步间、不同类型录像，回放并下载该录像。回放录像操作环节如下：步骤1 选取“业务导航 视频监控 录像回放”。系统显示“录像回放”界面。步骤2 在界面右上方选取“设备”、“中心”或者日历表下方“时间片”，并勾选设备通道。l 设备：存储在前端设备SD卡或者DVR、NVR等硬盘中录像。l 中心：存储在网络存储服务器或者DSS7000系列硬盘中录像。l 时间片：将查询时间段内中心录像按视频窗口数平均切片，并在各个窗口内显示相应时间段内录像。如果有录像，则在日期选取区域显示不同颜色。步骤3 单击界面左下方，选取录像类型。步骤4 单击“搜索录像”。搜索完毕后，将在相应通道时间进度条中标记出有录像时间，如Error! Reference source not found.所示。如果没有录像，则系统提示“没有录像”。图1-8 搜索录像 序号界面阐明1录像回放窗口回放录像窗口。2快捷操作栏可选参数及阐明如下：l ，单击倒放录像，再次单击正放。l ，管理标签。l ，给当前录像打标签。l ，下载该通道录像。l ，抓拍图片。l ，关闭当前通道录像。3设备列表显示设备和通道。4日期选取录像日期。5下载和下载管理l ：选取准时间或者按文献下载录像。l ：下载管理，查看录像下载进度或终结录像下载。6录像回放类型和时间进度条l 用于选取回放时录像类型和回放时时间轴。l 单击可选取录像类型。7时间进度条控制用于放大缩小时间轴显示。8播放工具栏可选参数及阐明如下：l ，窗口同步操作按钮，当处在该状态时，操作工具栏合用于所有回放窗口。l ，当处在该状态时，操作工具栏只合用于当前选中回放窗口。l ，用于切换回放与暂停。l ，倒放按钮。l ，停止回放。l ，单帧迈进。l ：音量开关。l ，用于控制回放时速度。l ，用于调节音量。9窗口显示模式调节用于设立画面分割模式、高宽比和全屏模式。您可以拖动进度条，选取画面1到36之间10种模式分割。步骤5 选取需要回放通道（例如：），单击回放录像。系统将在第二个视频窗口回放录像。如果需要回放其她通道录像文献（例如：窗口6通道），则单击界面右下方，选取通道，并单击，系统将在第6个视频窗口回放录像文献。录像打标通过“录像打标”，可以对感兴趣录像进行打标签，便于后续查找定位。录像打标详细操作如下：步骤1 单击“录像回放”界面回放窗口上方中。系统弹出“录像打标”对话框，如Error! Reference source not found.所示。图1-9 录像打标步骤2 输入“名称”和“内容”，并单击“拟定”。系统提示“打标成功”。选取“持续打标”，则对当前录像持续打标。步骤3 单击回放窗口上方。系统弹出“标签管理”对话框，如Error! Reference source not found.所示。图1-10 标签管理选中记录，单击、和可以回放、删除和编辑该录像。已打标签录像，在回放窗口时间进度条中进行显示，如Error! Reference source not found.所示。单击，可以回放已打标录像文献。图1-11 打标录像文献平台支持查询、回放、编辑和删除已打标签录像。录像锁定所有被锁定录像都可在“录像锁定”界面查询，可进行批量解锁和批量锁定操作。 录像锁定只能锁定半小时前录录像。录像锁定环节如下：步骤1 在“录像回放”窗口时间显示条中右键单击需要锁定起始时间点；如Error! Reference source not found.Error! Reference source not found.所示。图1-12 录像锁定起始时间步骤2 填写录像锁定详细参数，单击“锁定”。如Error! Reference source not found.所示。图1-13 录像锁定步骤3 重新查询可在录像进度上查看到蓝色进度，此某些为被锁定录像。图1-14 锁定录像查询当磁盘满后，ss不会去覆盖被锁定录像。ss是负责录像存储、回放、下载服务下载文献在回放录像同步，可以将指定录像文献下载到本地。详细操作环节如下：步骤1 单击回放窗口右上方。系统弹出“录像下载”对话框，如Error! Reference source not found.所示。图1-15 录像下载列表步骤2 勾选需要下载文献，并单击“下载”。系统开始下载文献，“下载状态”变为“正在下载”。您也可以单击“准时间下载”页签，选取时间段，准时间段下载录像。步骤3 单击“录像回放”界面中。系统显示“下载管理”界面，如Error! Reference source not found.所示。图1-16 下载录像您可以在此界面上查看正在下载文献进度，也可以暂停下载录像文献和删除正在下载文献。1.1.3 视频上墙通过选取电视墙方案，并将视频通道与电视墙绑定，实现视频上墙功能。l 配备视频上墙功能前，需要先在“基本应用 电视墙布局”中添加电视墙方案。l 需要在“基本应用 权限组”中，为登录当前客户端顾客所属权限组配备“电视墙”权限。视频上墙详细操作如下：步骤1 选取“业务导航 视频监控 视频上墙”。系统显示“视频上墙”界面。步骤2 在界面左上角电视墙下拉框中，选取电视墙方案。步骤3 将右侧设备列表中通道拖到电视墙相应屏上进行绑定。系统显示如Error! Reference source not found.所示界面。图1-17 绑定视频源序号界面阐明1电视墙方案l 在电视墙下拉框中选取电视墙。配备视频上墙功能前，需要先在“基本应用 电视墙布局”中添加电视墙方案。l ：任务管理，可增长、修改、删除任务。l ：保存任务。2电视墙筹划l 即时上墙：勾选则表达配备完该任务同步系统自动执行上墙操作。l ：单击执行视频上墙。l ：电视墙筹划。：增长定期上墙筹划。：增长轮巡上墙筹划。3轮巡、清屏l ：本窗口轮巡启用/暂停。l ：清屏。4视频窗口操作按钮在屏上自由画方框可建立单独视频窗口，即自由开窗。l ：音频。各种窗口音频打开时，不会替代前面打开前一种音频，支持混音模式。l ：本窗口轮巡启用/暂停。l ：在视频窗口上进行四开窗。l ：粘附。点击，物理屏粘附到涉及窗口。粘附物理屏时支持规则开窗。l ：窗口最大化。l ：关闭视频窗口。5视频窗口6画面分割l ：屏幕分割，可分割164个屏幕，并可自定义屏幕分割数量。l ：轮巡启动/暂停。l ：清屏。l ：锁定/解锁窗口，客户端默认窗口都是不能移动，像矩阵或大屏电视墙都是支持开窗漫游， 因此要想移动窗口漫游， 必要点击解锁， 就可以移动了。l ：鹰眼功能，客户端开窗或分割数过多时，每一种窗口就显示特别小，鹰眼功能就是可以放大客户端显示，还可以任意拖动放大。7通道列表l 通道列表屏、窗口、通道绑定信息单击，可以在右下方“视频预览”中，查看与否是所需通道。单击、，可以调节顺序。单击，可删除已添加窗口信号源。l 高档功能窗口多选：打开开关，每个视频窗口均浮现复选框，可以勾选一种或各种窗口。码流类型：涉及主码流、辅码流、三码流和本地信号。停留时间：上墙轮巡停留时间。：为上墙画面边框加红色，起突显作用。：绑定视频源后，单击回显，选中窗口会播放视频。：控制上墙监视器，所有打开或所有关闭。8设备树9视频预览窗口右键通道，选取“打开视频 主码流”，或者在通道绑定信息栏中单击，进行视频预览。步骤4 单击。系统弹出“保存”对话框。步骤5 输入“任务名称”，并单击“拟定”。步骤6 单击，完毕视频上墙任务。您也可以通过制定电视墙筹划来执行视频上墙操作。1.1.4 语音对讲通过“语音对讲”，可以实现平台与前端设备语音对讲和广播。语音对讲“语音对讲”是指平台与单台前端设备进行语音对讲。实现语音对讲详细操作环节如下：步骤1 选取“业务导航 视频监控 语音对讲”。系统默认显示“广播”界面，如Error! Reference source not found.所示。图1-18 语音对讲步骤2 单击右上方“对讲”页签。系统显示“对讲”界面。步骤3 选取需要对讲一台设备。对讲只针对设备有用。如果选取通道，不能实现对讲。步骤4 单击。系统弹出“对讲设立”界面，如Error! Reference source not found.所示。对讲设立步骤5 设立“采样频率”、“采样位数”和“音频格式”，并单击“拟定”。如果配备参数与设备都匹配，系统提示“启动对讲成功”，对讲界面如Error! Reference source not found.所示。图1-19 语音对讲如果配备参数与设备不匹配，系统会提示“启动对讲失败”，并给出推荐参数。您可以按照系统提供推荐参数，配备对讲参数。在语音对讲状态时，单击可以关闭语音对讲。语音广播“语音广播”是指客户端与多台前端设备进行广播。详细操作环节如下：步骤1 单击“语音对讲”界面中“广播”页签。系统显示“广播”界面。步骤2 在界面右侧设备列表中选取多台设备。选中设备显示在“广播列表”中。步骤3 单击。系统显示“广播设立”界面，如Error! Reference source not found.所示。图1-20 广播设立步骤4 设立“采样频率”、“采样位数”和“音频格式”。步骤5 单击“拟定”。若配备参数与设备都匹配，启动广播成功，且“广播列表”中设备“状态”显示为“已经打开”，如Error! Reference source not found.所示。图1-21 语音广播在广播状态时，单击，可以关闭广播。1.1.5 鱼球布控智慧园区综合管理平台支持鱼球联动，将鱼眼球机和普通球机联动，有助于更清晰地监控各个点位。进行鱼球联动之前，需要先在管理端“基本应用 设备管理”中添加鱼眼球机和普通球机。鱼球联动详细操作环节如下：步骤1 选取“业务导航 视频监控 鱼球布控”。系统显示“鱼球联动”界面。步骤2 在右侧组织树中选取组织构造，单击“添加”。系统显示“添加监控点”框，如Error! Reference source not found.所示。图1-22 添加监控点步骤3 配备“监控点名称”，选取“鱼眼名称”和“球机名称”，单击“拟定”。添加完毕监控点，界面显示如Error! Reference source not found.所示。图1-23 监控点显示步骤4 单击。系统显示鱼球联动配备界面，如Error! Reference source not found.所示。图1-24 鱼球联动配备步骤5 单击“添加标定点”，在左侧鱼眼球机上单击一种点，在右侧普通球机上转动球机找到此点，调动云台移到中心位置（图上蓝色十字位置）。在鱼眼球机上可选取38个标定点。在右侧普通球机上找标定点时，可单击，将云台“变倍”减到最小。单击，使用三维定位功能，在右侧球机上单击某个点时，会自动移到中心位置。步骤6 单击“保存标定点”。步骤7 依次执行Error! Reference source not found.Error! Reference source not found.，添加各种标定点。步骤8 单击“保存”。步骤9 单击“拟定”。监控点状态变为“已标定”。步骤10 单击，进入“鱼球联动”界面，如Error! Reference source not found.所示。图1-25 鱼球联动配备步骤11 单击左侧鱼眼球机上任意点，右侧普通球机会自动关联到相应位置。1.1.6 视频配备配备视频有关参数。选取“业务导航 视频监控 视频配备”，显示如Error! Reference source not found.所示。在左侧选取配备项并对参数进行配备，配备完毕后单击右下角“保存”完毕配备。单击“恢复默认”可恢复初始配备。图1-26 视频配备配备项配备参数配备阐明基本配备配备启动时视频基本选项：l 单画面l 启动校时（与服务器时间一致l 显示云台按钮l 轮巡组后一帧画面停留l 自适应兑奖参数l 前端抓图l 车辆登记自动弹窗启动画面可滑动调节数量，其她配备项直接勾选选中即可视频设立连接类型在下拉列表中选取码流类型在下拉列表中选取播放模式在下拉列表中选取其她参数：l 实时窗口双击切换主码流l 显示错误信息l 显示视频信息勾选设立回放设立 启动即时回放勾选后设立“即时回放录像时间”l 启动回放预览l 启用高清网络回放抽帧勾选设立抓图设立静默抓图勾选设立抓图保存格式在下拉列表框中选取抓图文献保存格式持续抓图张数支持2-10张持续抓图持续抓图间隔抓图时间间隔，不得不大于100毫秒抓图保存途径设立抓图文献保存本地途径录像设立单个录像文献最大大小设立单个录像文献最大所占存储容量录像保存途径单击“浏览”选取录像文献本地保存地址卡口关联录像时间设立与卡口关联录像不不大于10秒关联时间版本信息版本号版本日期查看平台版本号几版本发布日期1.1.7 报警管理配备报警预案后，当有报警产生时，可在“报警事件”中显示相应报警。您可以对报警进行解决。进行报警解决环节如下：步骤1 选取“业务导航 视频监控 报警管理”。系统显示“报警管理”界面，如Error! Reference source not found.所示。图 1.11 报警管理步骤2 勾选需要解决报警，单击“批量解决”。系统显示如Error! Reference source not found.所示界面。图 1.12 报警解决步骤3 选取解决状态，输入“解决意见”，并单击“拟定”。l 单击“报警列表”页签，系统显示所有报警，并可按级别显示。l 单击“报警查询”页签，在界面右边选取相应通道，选取“报警类型”、“开始时间”和“结束时间”，单击“查询”，可以查询到该条件下所有报警记录。l 单击“系统事件”页签可查看主机报警信息。1.1.8 报警预案平台支持对报警源和报警类型进行布控。在配备时间段内，如果相应报警源产生相应报警行为，则系统将自动执行报警。配备报警预案详细操作环节如下：步骤1 选取“业务导航 视频监控 报警预案”。系统显示“报警预案”界面。步骤2 配备预案。1. 单击“添加预案”。系统显示“全局配备”界面。2. 单击“添加预案”。3. 输入“预案名称”、“描述”，设立“时间”、“声音”、“电子地图报警闪烁”和“循环播放”等参数，如Error! Reference source not found.所示。图 1.13 配备预案信息参数阐明预案名称设立该报警预案名称。描述可选参数，用于对该报警预案进行描述。时间设立设立布防时间并选取相应级别。可选参数及阐明如下：l 不分时段：对报警预案进行全天布防。l 分时段：对报警预案分时段布防。您可以通过添加时间段，通过删除时间段。设立分时段布防时，“剩余时间段级别”表达未设立别的所有时间段。声音设立设立报警声音及声音播放频率。l 默认声音设立：设立后声音采用系统默认设立进行报警播放l 自定义声音设立：设立报警声音循环次数l 循环播放：勾选后报警声音循环播放。单击“试听”可试听报警声音效果，单击“恢复”可恢复默认设立。其她设立电子地图闪烁报警：如果选取该参数，则产生报警时，会在电子地图上闪烁。步骤3 配备报警源。1. 单击或者“下一步”。系统显示“报警源配备”界面。2. 在界面左侧设备列表中选取需要配备报警预案设备通道，并在“报警类型”区域框中选取需要布防报警类型。3. 单击。系统将报警源添加到右侧区域中，如Error! Reference source not found.所示。图 1.14 设立报警源l 如果要删除报警源，则在右侧区域框中选取相应报警源，并单击，可删除报 警源。l 如果只配备报警预案，不需要配备联动信息，则单击“完毕”。步骤4 配备报警联动。1. 单击或者“下一步”。系统显示“报警联动配备”界面。2. 在界面左侧“报警源”区域框中选取报警源。3. 在“联动视频”下选取联动视频通道。4. 单击，将选取联动视频通道添加到右侧区域，如Error! Reference source not found.所示。图 1.15 添加联动视频l 在已添加联动视频项中双击“停留时间”，可以修改其值。l 如果要删除已添加联动视频，可以选取已添加联动视频项，并单击。5. 在“报警输出”下选取报警输出设备。6. 选取与否“自动启动输出设备”，输入“停留时间”，在设备通道列表中选取通道，并单击，添加联动报警输出。您也可以在已添加联动输出项直接选取与否“自动启动”和修改“停留时间”。7. 单击“完毕”。系统显示添加报警预案，如Error! Reference source not found.所示。图 1.16 完毕报警预案l 单击“操作”中，可以启动报警预案。l 启动预案时，需单击“启用时间”栏中，选取报警时间模板，在该时间内如果有报警时，将产生报警。报警时间模板需在管理端“业务设立 报警设备”中进行设立，详细信息请参见DSS平台操作手册。l 选取预案后单击可删除此预案。l 选取预案后单击可修改预案信息。l 单击可以导入原有预案，单击可以导出预案。1.2 智能应用1.2.1 智能跟踪智能跟踪即跟踪监控画面中闯入规则区域人或物。使用智能跟踪功能之前，需要先在DSS管理员端“基本应用 设备管理”中添加“设备类型”为“ISD”智能设备，并在智能设备WEB界面上配备智能行为分析规则。详细信息请参见DSS平台管理端操作手册中“设备管理”。智能跟踪详细操作环节如下：步骤1 选取“业务导航 智能应用 智能跟踪”。显示智能跟踪界面。步骤2 将右侧设备列表通道拖至视频窗口中。视频窗口中显示已配备规则信息，如Error! Reference source not found.所示。图1-27 显示规则信息 步骤3 单击“智能跟踪”界面下方，启动智能跟踪功能。当有人闯入规则区域内，系统会自动跟踪。 1.2.2 人脸辨认人脸辨认即对规则区域内人脸进行辨认，并显示抓拍到人脸图片。使用人脸辨认功能之前，需要先在DSS管理员端“基本应用 设备管理”中添加“设备类型”为“IVS-F”智能设备，并在智能设备WEB界面上配备智能行为分析规则。详细信息请参见DSS平台管理端操作手册中“设备管理”。人脸辨认详细操作环节如下：步骤1 选取“业务导航 智能应用 人脸辨认”。系统显示“人脸辨认”界面。步骤2 将右侧设备列表通道拖至视频窗口中。系统显示“人脸辨认人脸库”界面，如Error! Reference source not found.所示。图1-28 人脸检测步骤3 单击“人脸辨认”界面下方。系统显示检测到人脸图片。 1.2.3 人数记录人数记录功能即对规则区域内人数进行记录。使用人数记录功能之前，需要先在DSS-A3.11平台管理员端“基本应用 设备管理”中添加“设备类型”为“IVS-PC”智能设备，并在智能设备WEB界面上配备智能行为分析规则。详细信息请参见DSS平台管理端操作手册中“设备管理”。人数记录详细操作环节如下：步骤1 选取“业务导航 智能应用 人数记录”。系统显示“人数记录”界面。步骤2 将右侧设备列表中通道拖至视频窗口中。窗口左上角显示记录人数，如Error! Reference source not found.所示。图1-29 人数记录1.2.4 主从跟踪主从跟随，枪机球机自动关联，支持定点跟踪和指定目的跟踪。步骤1 选取“业务导航 智能应用 主从跟踪”。系统显示“主从跟踪”界面。步骤2 将右侧设备列表中通道拖至视频窗口中。枪机检测到触发了报警规则，然后联动球机去跟踪。如Error! Reference source not found.所示。图1-30 定点跟踪1.2.5 行为分析行为分析功能即对闯入规则区域人或物进行行为分析，如果分析成果与规则匹配，则产生报警。使用行为分析功能之前，需要先在“基本应用 设备管理”中添加“设备类型”为“IVS-B”智能设备，并在DSS管理端或者IVS-B设备WEB端配备智能行为分析规则。详细信息请参见DSS平台管理端操作手册中“设备管理”。行为分析环节如下：步骤1 选取“业务导航 智能应用 行为分析”。显示行为分析界面。在行为分析界面设备列表中仅显示IVS-B设备通道。步骤2 将右侧设备通道拖至视频窗口。系统显示如Error! Reference source not found.所示界面。当在检测区域有相应行为时，系统将检测并进行行为分析。图1-31 行为分析 1.3 地图应用在地图中可以查看添加热点、设备、报警信息等。地图配备及地图中设备管理需在“基本配备 地图管理”中设立。选取“业务导航 地图应用”，显示如Error! Reference source not found.所示。图1-32 地图地图中惯用操作如下：标记阐明操作功能菜单单击显示，单击可查看当前设备在线率。搜索框搜索视频、卡口、门禁、报警、动环在地图中位置。全屏单击后在浏览器窗口全屏显示地图，图标变为再次单击退出全屏。图层单击图层按钮显示：可在地图上按图层显示列表中设备。高亮为已显示，置灰表达未显示。单击相应图标可切换显示隐藏。工具单击工具显示工具箱如下：l ：清屏，清除地图上选取标记l ：刷新，刷新地图显示l ：可视域l ：标记，在地图中放置加以标记l ：点选设备l ：圈选设备l ：框选设备l ：多边形选设备l ：在地图中拉框放大放大缩小单击放大或缩小地图显示近来浏览及报警信息单击显示下方显示框，选取“近来浏览”可查看地图中近来浏览状况，选取“报警信息”可查看地图中设备报警
