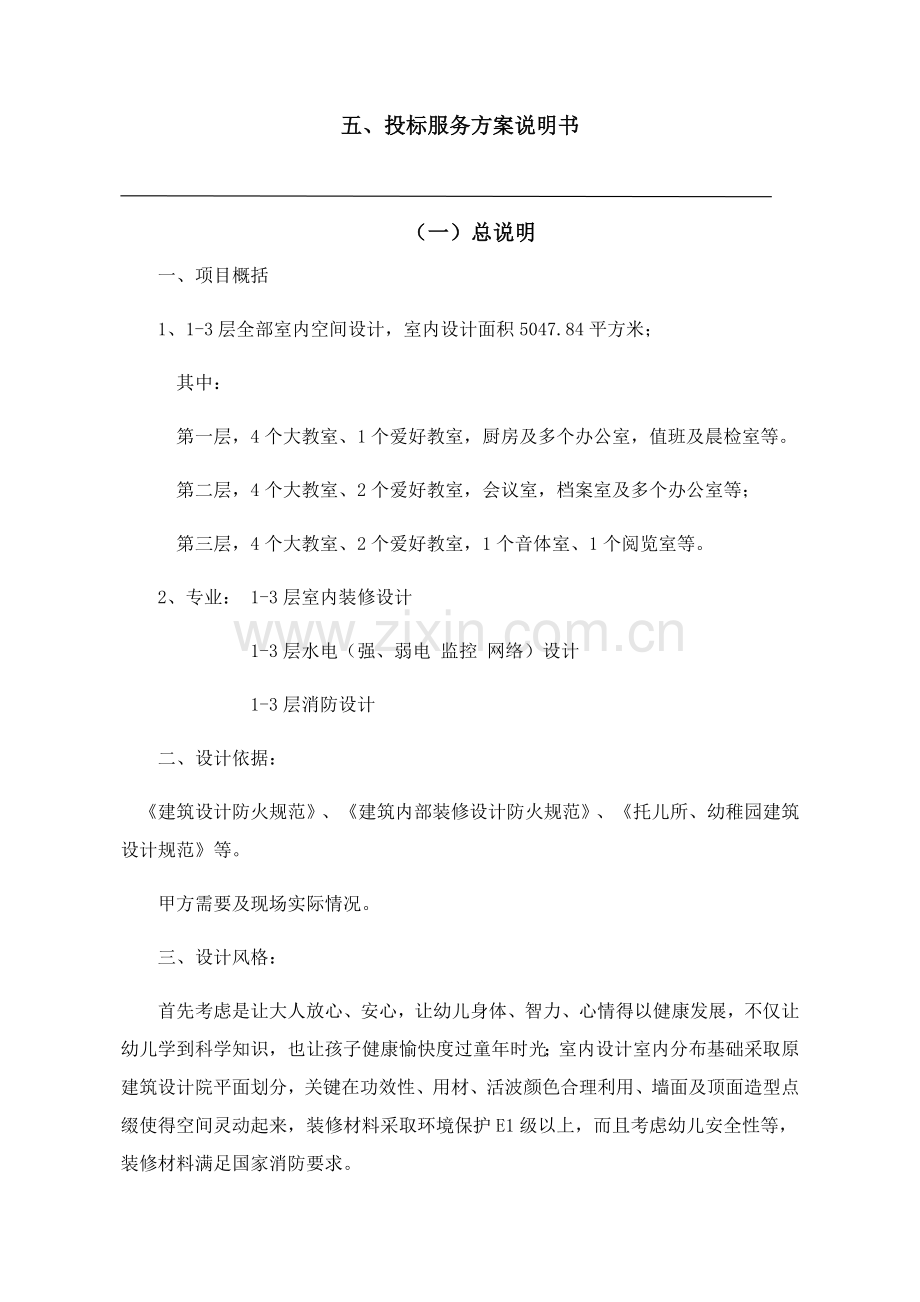

五、投标服务方案说明书
(一)总说明
一、项目概括
1、1-3层全部室内空间设计,室内设计面积5047.84平方米;
其中:
第一层,4个大教室、1个爱好教室,厨房及多个办公室,值班及晨检室等。
第二层,4个大教室、2个爱好教室,会议室,档案室及多个办公室等;
第三层,4个大教室、2个爱好教室,1个音体室、1个阅览室等。
2、专业: 1-3层室内装修设计
1-3层水电(强、弱电 监控 网络)设计
1-3层消防设计
二、设计依据:
《建筑设计防火规范》、《建筑内部装修设计防火规范》、《托儿所、幼稚园建筑设计规范》等。
甲方需要及现场实际情况。
三、设计风格:
首先考虑是让大人放心、安心,让幼儿身体、智力、心情得以健康发展,不仅让幼儿学到科学知识,也让孩子健康愉快度过童年时光;室内设计室内分布基础采取原建筑设计院平面划分,关键在功效性、用材、活波颜色合理利用、墙面及顶面造型点缀使得空间灵动起来,装修材料采取环境保护E1级以上,而且考虑幼儿安全性等,装修材料满足国家消防要求。

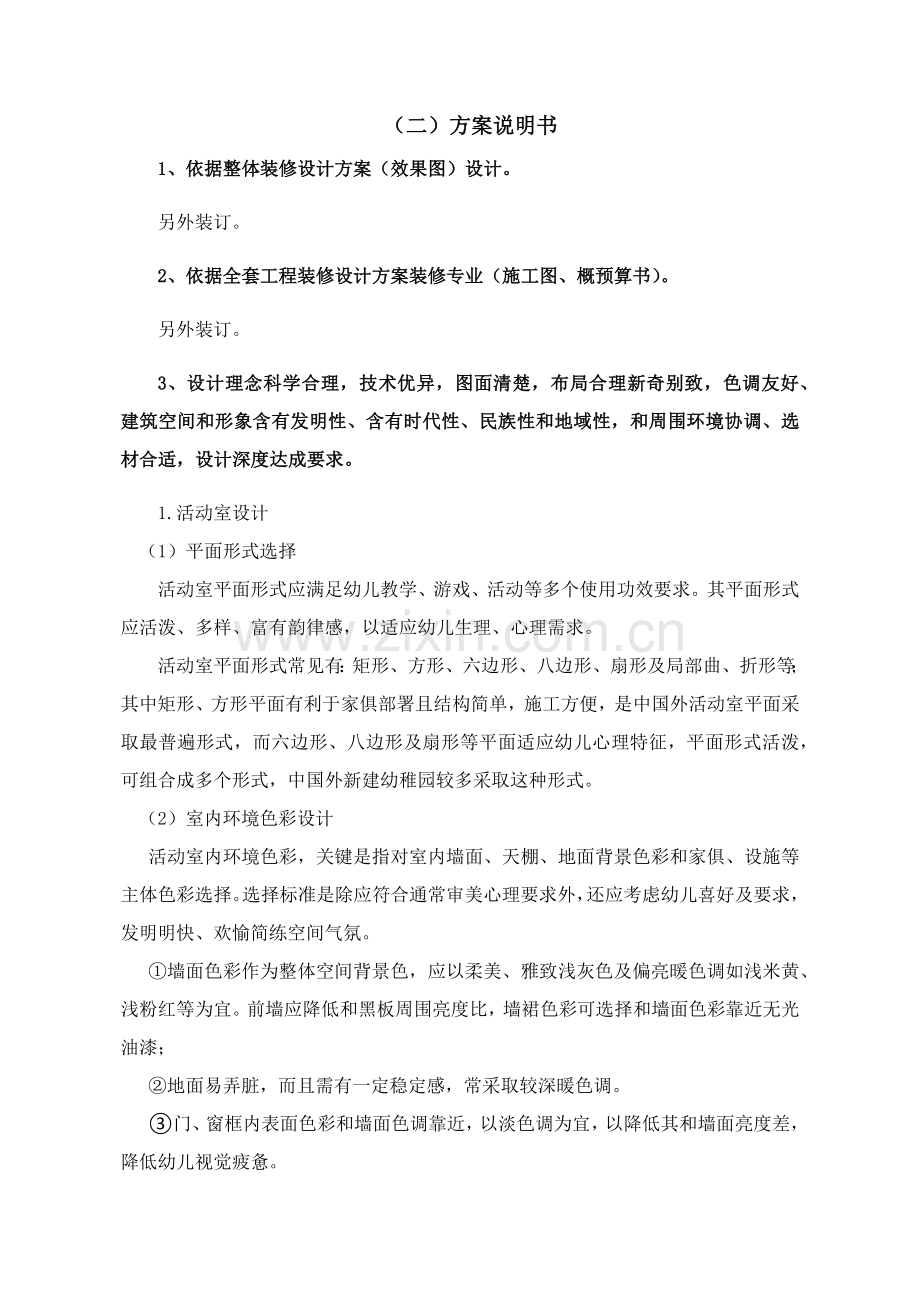

(二)方案说明书
1、依据整体装修设计方案(效果图)设计。
另外装订。
2、依据全套工程装修设计方案装修专业(施工图、概预算书)。
另外装订。
3、设计理念科学合理,技术优异,图面清楚,布局合理新奇别致,色调友好、建筑空间和形象含有发明性、含有时代性、民族性和地域性,和周围环境协调、选材合适,设计深度达成要求。
1.活动室设计
(1)平面形式选择
活动室平面形式应满足幼儿教学、游戏、活动等多个使用功效要求。其平面形式应活泼、多样、富有韵律感,以适应幼儿生理、心理需求。
活动室平面形式常见有:矩形、方形、六边形、八边形、扇形及局部曲、折形等;其中矩形、方形平面有利于家俱部署且结构简单,施工方便,是中国外活动室平面采取最普遍形式,而六边形、八边形及扇形等平面适应幼儿心理特征,平面形式活泼,可组合成多个形式,中国外新建幼稚园较多采取这种形式。
(2)室内环境色彩设计
活动室内环境色彩,关键是指对室内墙面、天棚、地面背景色彩和家俱、设施等主体色彩选择。选择标准是除应符合通常审美心理要求外,还应考虑幼儿喜好及要求,发明明快、欢愉简练空间气氛。
①墙面色彩作为整体空间背景色,应以柔美、雅致浅灰色及偏亮暖色调如浅米黄、浅粉红等为宜。前墙应降低和黑板周围亮度比,墙裙色彩可选择和墙面色彩靠近无光油漆;
②地面易弄脏,而且需有一定稳定感,常采取较深暖色调。
③门、窗框内表面色彩和墙面色调靠近,以淡色调为宜,以降低其和墙面亮度差,降低幼儿视觉疲惫。
④活动室内幼稚园使用家俱、设施色彩常作为活动室主体色彩,选择鲜艳、明快暖色,在背景色彩烘托下展现幼儿活动空间活泼、明快气息。
(3)室内家俱和设施设计
活动室内常见家俱和设施可分为教学类和生活类两大类。前者包含桌椅、玩具柜、教具、作业柜、黑板等,后者包含分餐桌、饮水桶及口杯架等。
幼儿家俱设备应依据幼儿体格发育特征,适应幼儿人体工学要求,应考虑幼儿使用安全和方便,避免尖锐棱角,宜做成圆弧状。家俱应坚固、轻巧,便于幼儿搬动,造型和色泽应新奇、美观,富有启发性和趣味行,以适应幼儿多个活动需要。
2.晨检室设计
依据幼儿卫生保健要求,幼儿清晨入园、所时应有医务人员检验幼儿是否有异常情况,方便立即发觉病情,采取对应方法,避免病儿病情蔓延。
晨检室位置应靠近大门入口处,通常多设在主体建筑入口。晨检室也可和传达室、收发室连在一起设在大门入口处,但应和传达室、收发室有分隔。
3. 厨房
(1)组成及部署方法
厨房由主副食加工间、主食库、副食库、配餐间、冷藏室等组成。
厨房部署方法分为独立设置,毗邻设置及内部设置三种。独立设置方法即厨房和主体建筑分离,多用于寄宿制及规模较大幼稚园,毗邻设置方法即厨房和主体建筑毗邻,此种部署方法是幼稚园最常见方法。内部设置方法即厨房设于主体建筑内,此种少用,通常见于小型幼稚园。不管何种方法,厨房位置全部应在幼儿生活用房下风侧,和幼儿厨房保持一定距离,但运输饭菜要方便、快捷,避免和幼儿流线混淆、交叉、宜单独设置次要出入口,直通厨房或杂物院,且距幼稚园主出入口不应超出20m。
(2)设计要求
① 厨房应设置专用对外出入口,使杂物流线和幼儿流线分开。其平面设计应满足操作次序,合理组织内部各交通流线,避免生、热食物流线交叉。
厨房设备常见规模尺寸如表厨房设备常见规格尺寸所表示。
② 厨房应有良好道风,排气设置,避免油烟、气味窜入幼稚园生活用房。
③ 厨房地面、墙裙及洗池等应有以瓷砖镶面或水磨石面层,便于刷洗。地面应有排水坡度(1%~1.5%)和地漏,并在室内设有排水沟,便于立即排除室内地面水。
④ 为避蝇、防鼠应加设纱门、纱窗。
⑤ 幼稚园为楼房时,宜设置小型垂直提升食梯,通常设置在配餐间内。
4.音体活动室设计
音体活动室是全园幼儿公用活动室,也可兼作合班教室及风雨操场,可作为音乐、体育、大型游戏,全园集会及图片展览场所。在音体活动室内需设演出区,满足小型演出需要,而且还应附设一间贮藏室,以存放家俱、教具等物品。
音体活动室位置既要方便各班幼儿使用,又要和其有一定隔离,避免使用时所产生噪音干扰邻近生活用房。因为音体活动室面积较大,空间较高,所以,它最好设于建筑底层或单独设置,但此时,需有连廊和主体建筑连通。
音体活动室形状应轻快、活泼并有儿童建筑特点,通常除长方形、正方形外还设计成多边形、圆形及一端呈圆弧形平面形状。又因其体量较大、体型活泼,往往成为幼稚园建筑造型处理关键。
该设计理念科学合理,技术优异,图面清楚,布局合理新奇别致,色调友好、建筑空间和形象含有发明性、含有时代性、民族性和地域性,和周围环境协调、选材合适,设计深度达成要求。
4、结构体系优异合理,交通流线合理清楚。
本方案根据“总体计划,合理使用”设计标准,充足考虑城市周围环境及基地边界情况,以现代环境设计理念结合现代空间组合手法诠释一个新型教育环境及单体建筑设计观念,科学分配土地资源,结构体系优异合理。
幼稚园在清涧县县城,环境优雅,周围以多层住宅为主,紧邻小区中心绿地,为孩子们成长营造了一个舒适、平静环境,交通流线合理清楚。
5、对水、电、消防等专业全套图纸技术设计考虑周全、合理。
严格对水、电、消防等专业全套图纸技术设计进行周全、合理考虑。
6、在原始结构基础上对用料环境保护、节能等原因考虑周全。
我企业在原始结构基础上采取环境保护E1级以上材料,伴随当地域经济发展和人民生活水平快速提升,冬季建筑采暖、夏季建筑空调能耗急剧上升,能源浪费严重,为改善建筑物室内热环境和降低建筑设备能耗,达成不停降低建筑物使用能耗目标,提升建筑品质,进行节能设计。
1)给排水节能方法
1、给水
1.1 按《建筑给水排水设计规范》GB50015-选择给水用水定额。
1.2 采取合理供水系统
1.2.1充足利用市政供水压力
依据用水设备、用水卫生器具和水嘴供水最低工作压力要求,确定幼稚园采取直接利用市政供水。
1.3节水器具、仪表
1.3.1采取节水器材、器具既节水又节能。
(1) 给水水嘴采取陶瓷芯等密封性能好、能限制出流流率并经国家相关质量检测部门检测合格节水水嘴。
(2)大、小便槽冲洗时间由水箱子自落水进水阀调整。
(3)公共卫生间宜采取红外感应水嘴、感应式冲洗阀小便器、大便器等能消除长流水水嘴和器具。
1.3.2合理配置水表等计量装置
幼稚园引入管、各卫生间引入管及厨房需计量水管上均应设置水表。
1.4 热水系统
1.4.1职员宿舍卫生间热水设计采取太阳能热水系统。
2)、电气节能
1、变压器选择SG10干式变压器、每台变压器负载率约80%左右,三相尽可能平衡运行。
2、无功赔偿:变电所低压侧设置集中无功赔偿装置,使10KV侧功率因数在0.9以上。
3、谐波治理
a、选择用电设备谐波电流限值满足规范要求。
b、变压器采取D11接线;谐波严重功率较大设备由变电所专线供电
c、无功赔偿电容串接电抗器。
4、照明系统
1、各关键场所照度标准及LPD室内满足《建筑照明设计标准》。
2、照明方法:办公采取显色指数大于80三基色荧光灯具为主,走道、卫生间以节能行吸顶荧光灯具为主。
3、采取节能型电感镇流器,功率因数在0.85以上。电子镇流器功率因数在0.90以上,谐波电流限值满足规范要求。
4、全部镇流器必需符合该产品国家能效标准。
5、照明灯具效率要求满足《建筑照明设计标准》GB50034-要求。
7、能够严格实施行业设计规范、规程和强制性条文。
能够严格实施《建筑设计防火规范》、《建筑内部装修设计防火规范》、《托儿所、幼稚园建筑设计规范》等。
8、项目实施组织、质量控制体系、设计实施进度、拟派往本项目标其它关键设计人员情况,依据专业人员配置齐全、合理等内容等内容完备,含有很强设计能力和设计组织方法。
(一)项目实施组织
针对本项目标设计任务,我企业考虑到各功效之间良好配合,我们计划参与此项设计设计人员均为经验丰富设计师,数次参与同类型项目标设计,关键设计人员为含有有注册建筑师设计师。
进行项目设计时,将在充足了解甲方设计任务书具体要求下,以国家正式颁布法律、法规为依据,充足深入了解项目所在周围环境,对需注意事项逐条落实,在法律、法规许可范围内尽可能满足甲方各方面要求。在各方资料完备前提下,主体专业进行方案设计,并经由主体专业进行专业评审后,确定设计方案,并提交设计方案及设计条件给参与专业进行专业定案,并经由各参与专业和主体专业之间互提、反提条件,然后各专业共同进行设计综合评审,调整方案,以最终确定设计方案。同时开展项目设计深入深化,各参与专业相互配合共同完成各自专业设计,并认真完成本专业校对、审核、审定三级校审工作,以后进行工作,方便完成项目标设计正式交付甲方及施工单位后,立即和施配合完、施主一交底工作,以确保项目施工进度顺利开展,并立即配合施工现场立即处剪发觉多种问题确保项目标施工顺利进行。
(二)设计实施进度
设计工作进度表
序号
内容
天数
1
2
3
4
5
6
7
8
9
10
1
前期
工作
2
初步
设计
3
施工图
设计
4
施工图
审查
5
施工图
报出
(三)人员配置情况
序号
姓 名
技术职称
资格证书种类
1
****
高级工程师
一级注册建筑师
2
****
工程师
一级注册结构师
3
****
工程师
注册公用设备工程师(给水排水)
4
****
工程师
注册公用设备工程师(暖通空调)
5
****
工程师
注册电气工程师(供配电)
(四)质量控制方法
一、设计质量目标
如我单位设计方案中标,本企业将依据国家民用建筑工程设计评定标准,确定中标项目标设计质量标准为优级,作为企业直管创优设计项目,进行全方面设计质量管理,确保设计质量达成既定目标。
1.质量确保体系
本项目将在GB/T19001一质量标准论确定,并由企业生产技术质量确保部门对品达成要求。
2.精心设计,质量第一
各专业进行多方案技术经济比较,选择最优方案,最好设备,总结以往同类工程中成熟经验,做到精心设计,质量第一
3.尊重业主,充足和业主交换意见
尊重业主,充足听取业主意见,依据业关键求和项目建设具体条件提出多方案比较供业主选择和决议。
4.重视设计过程中序管理和设计接口控制
作好各专业之间设计组织协调工作,从互提资料到成品校审会签,做到全程质量控制和确保。
5.设计应符合方案设计及效果图要求,能够达成实际技术组织方法
在初步设计及施工图步骤切实推行质量承诺和我企业质量管理体系要求,经过我企业内审,施工图审查步骤把控,使最终设计结果符合方案设计及效果图要求,同时成为安全可靠、功效合理、利用正常、经济合理优质建筑设计产品。
二.所采取关键方法是:
拟企业教授组人员和含有丰富幼稚园设计经验且含有高度责任心技术骨干组成优异设计团体服务于本项目。
2.1.1在工程设计过程中,强化企业、室、组三级质量管理机构职责推行,总工程师负责指导监督质量管理体系有效运行。总工办在总工程师领导下行使职权,明确专员负责帮助项目组设计总责任人,直接参与工程全过程质量管理活动,在工程建设全过程对相关政策、设计标准、深度要求、限额设计要求落实实施,新技术、结构、材料应用等进行有效管理和监督,并协调各相关专业,确保文件在各相关专业室正确、快速传输,在设计手段和资源配置,技术、档案资料利用及勘察设计结果印制出版质量等方面起到可靠确保和支撑作用。客服计划人员依据协议工期要求,全方面跟踪检验工程进度实施情况,加大工期考评力度,确保协议工期按期推行。
2.1.2为满足工程项目标设计要求,我企业以文件形式要求了设计质量相关过程开发、运作和控制关键责任、权限、汇报渠道及各专业间相互接口。同时选派技术职称和勘察设计技术水平对应,符合任职资格条件人员,负担工程设计审定、审核工作。
2.1.3我企业明确设计必需程序,实施分阶段质量控制。确保各阶段设计文件做到基础资料齐全,采取技术标准合理正确,深度符合要求要求,满足工程建设需要和质量要求。
2.1.4我企业建立了设计图纸和技术文件设计质量评审制度,坚持三级审核制度,评审过程中应做好技术经济分析,论证设计合理和优异性,采取新技术必需以确保工程质量为前提,进行技术性、安全性、经济性论证,并按要求推行审批程序。
2.1.5建立健全质量监督检验制度、改善机制并制订、完善质量责任及对应考评措施,加大质量管理和产品质量考评、奖惩力度,确保勘测设计产品质量。
2.1.6我企业总工室也是受理业主投诉质量技术管理部门。如项目法人对我企业产品质量、工期进度、服务工作有不满意地方,可直接向总工室进行投诉。我们将认真对待业主投诉,对存在问题将立即地处理,投诉处理结果会立即向项目法人汇报。
9、提供针对项目含有合理化提议:
1.精心设计,在设计全过程中坚持优化设计标准,对投资进行控制。在装饰、水、电气、暖通等专业设计中,选择优异、可靠、成熟、经济设备及材料;在装饰设计中配合业主选择最优方案,以降低项目投资。
2.提供技术支持
从施工组织、重大施工方案审查和现场技术问题处理等方面,为业主提供技术支持,以避免施工过程中可能出现浪费和无须要返工。
10.质量确保
在本项目设计中严格实施最新国家及地方相关规范、政策,满足国家相关技术规范和标准,技术经济指标优异合理。
1.设计周期确保方法
组建高水平项目设计队伍,项目总设计师、各专业设计责任人在确保设计质量同时,确保业关键求项目设计工期。
我们将全力配合业主方在项目标前期报建、人防、消防报批及施工图审查等方面工作。
设计周期:依据IS900L质量认证体系要求及业主提供设计周期要求为本项目成立项目组,排布设计项目进度表,各专业人员严格根据进度表要求,由各专业责任人控制互提资料时间、校审时间及会签时间,确保设计进度按时完成。
2.设计效果把控方法
设计文件编制严格落实实施国家相关建筑工程设计政策和法规,应符合国家强制性标准条文和现行建设标准、设计规范(规程)和制图标准,遵守设计工作程序,各阶段设计文件应完整齐全,设计文件内容深度符合国家规范要求,并应负责经过招标人及政府主管部门审查。
依据IS9001:质量认证体系要求及我企业相关设计产品质量相关要求,严格控制综合评审,各专业方案评审,各专业校对、审核、审定、会签过程,确保施工图纸质量100%合格。
3.设计质量确保方法
设计产品根据GB/T19001一质量标准体系相关要求,严格控制综合评审,各专业方案评审,各专业校对、审核、审定、会签过程,确保施工图纸质量100%合格。建立最优异设计团体:此项目由我企业--西安鸿景建筑设计设计人员共同负担此项目设计,专业责任人均为所总亲自担当,审核定案由我企业各专业院总共同组成。
生产技术质保部门将根据业主对项目标要求和具体条件,组织相关部门和人员对
各专业技术方案进行指导和设计评审。
我们将充足发挥我企业实际人员技术优势,参与项目设计全程,以强化全过程质量控制。
在质量体系框架下制订具体计划并形成统计。
具体表现在:
(1)在建筑设计前期,项目技术责任人组织各个专业设计师充足配合,使各专业设计愈加合理,最大程度降低建筑造价。
(2)在工程报建过程中,主动配合建设单位和相关职能部门充足沟通,提出合理化提议,完成报建手续。
(3)施工图期间,抓好前期定案选择合理设计方案 ,业主充足沟通,进行设备综合平面部署,杜绝在施工图完成后错、碰、漏现象发生。
(4)在施工过程中,各专业确定专员负责,主动配合现场施工,建立现场例会制度,确保施工进度顺利进行。
4.我企业承诺计划设计出图时间在协议签署后10日内完成设计及概算,不影响工程进度。
5.后期工地服务承诺
(1)负责工程设计交底,解答施工过程中施工承包人相关施工图问题,项目责任人及各专业设计责任人,立即对施工中和设计相关问题做出回应,确保设计满足施工要求;
(2)依据发包人要求,立即参与和设计相关专题会,现场处理技术问题;
(3)帮助发包人处理工程洽商和设计变更,负责相关设计修改,立即办理相关手续;
(4)参与和设计人相关必需验收和项目完工验收工作,并立即办理相关手续;
(5)提供产品选型、设备加工订货、建筑材料选择和分包商考察等技术咨询工作;
(6)应发包人要求帮助审核各分包商设计文件是否满足接口条件并签署意见,以确保其和总体设计协调一致,并满足工程要求。
