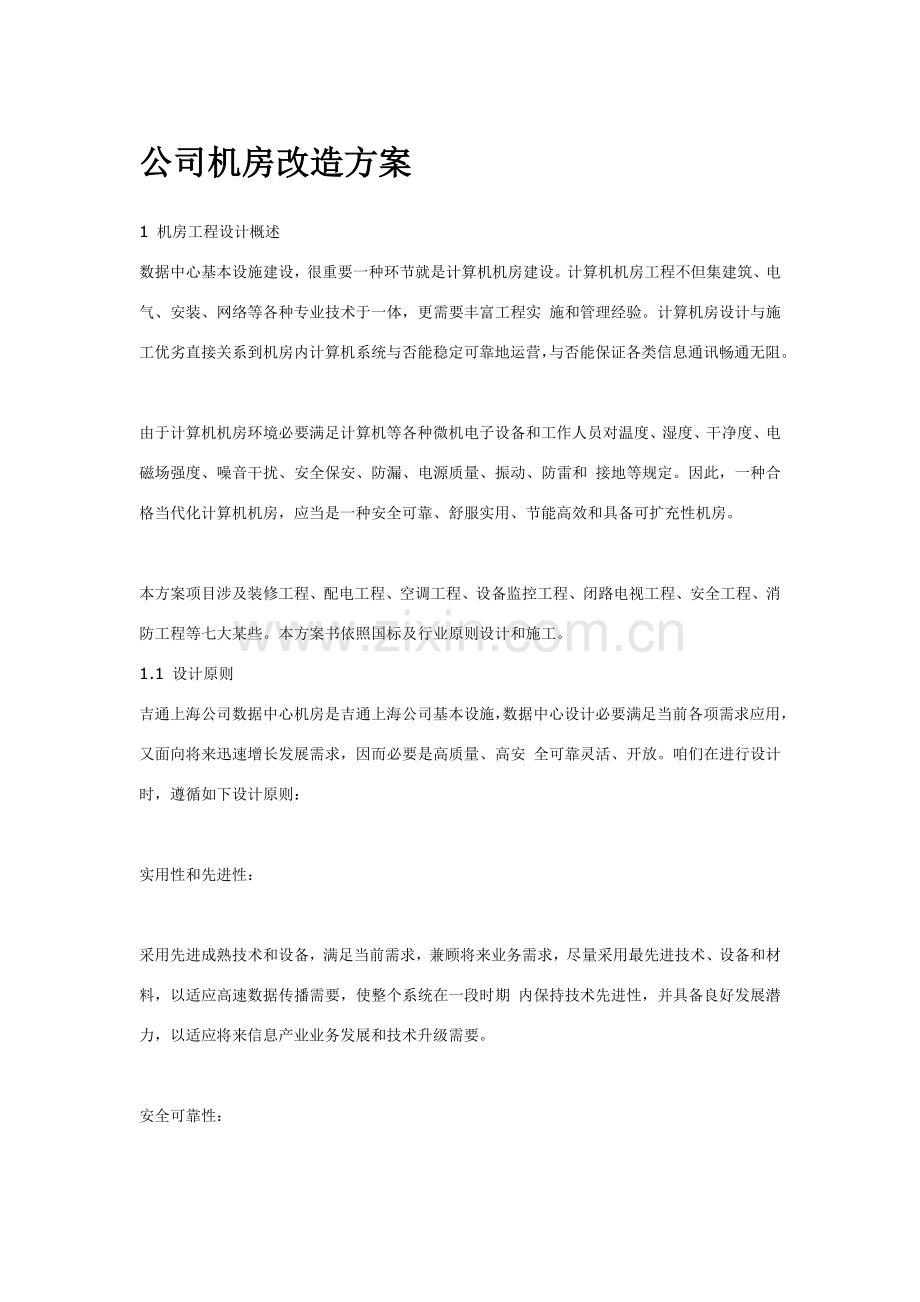

公司机房改造方案1 机房工程设计概述 数据中心基本设施建设，很重要一种环节就是计算机机房建设。计算机机房工程不但集建筑、电气、安装、网络等各种专业技术于一体，更需要丰富工程实 施和管理经验。计算机房设计与施工优劣直接关系到机房内计算机系统与否能稳定可靠地运营，与否能保证各类信息通讯畅通无阻。 由于计算机机房环境必要满足计算机等各种微机电子设备和工作人员对温度、湿度、干净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和 接地等规定。因此，一种合格当代化计算机机房，应当是一种安全可靠、舒服实用、节能高效和具备可扩充性机房。 本方案项目涉及装修工程、配电工程、空调工程、设备监控工程、闭路电视工程、安全工程、消防工程等七大某些。本方案书依照国标及行业原则设计和施工。 1.1 设计原则 吉通上海公司数据中心机房是吉通上海公司基本设施，数据中心设计必要满足当前各项需求应用，又面向将来迅速增长发展需求，因而必要是高质量、高安 全可靠灵活、开放。咱们在进行设计时，遵循如下设计原则： 实用性和先进性： 采用先进成熟技术和设备，满足当前需求，兼顾将来业务需求，尽量采用最先进技术、设备和材料，以适应高速数据传播需要，使整个系统在一段时期 内保持技术先进性，并具备良好发展潜力，以适应将来信息产业业务发展和技术升级需要。 安全可靠性： 为保证各项业务应用，网络必要具备高可靠性，决不能浮现单点故障。要对数据中心机房布局、构造设计、设备选型、寻常维护等各个方面进行高可靠性设计和建 设。在核心设备采用硬件备份、冗余等可靠性技术基本上，采用有关软件技术提供较强管理机制、控制手段和事故监控与安全保密等技术办法提高电脑机房 安全可靠性。 灵活性与可扩展性： 吉通上海公司一种迅速发展信息产业公司，因此其数据中心机房必要具备良好灵活性与可扩展性，可以依照此后业务不断进一步发展需要，扩大设备容量和提高 顾客数量和质量功能。具备支持各种网络传播、各种物理接口能力，提供技术升级、设备更新灵活性。 原则化： 在数据中心机房系统构造设计，基于国际原则和国家颁布关于原则，涉及各种建筑、机房设计原则，电力电气保障原则以及计算机局域网、广域网原则，坚持统一 规范原则，从而为将来业务发展，设备增容奠定基本。 工程可分期性： 在该IDC项目设计中，数据中心机房工程和设备都为模块化构造，相称于将该工程分期实行，而各期工程可以无缝结合，不导致重复施工和挥霍 经济性/投资保护： 应以较高性能价格比构建吉通上海公司数据中心机房，使资金产出投入比达到最大值。能以较低成本、较少人员投入来维持系统运转，提供高效能与高效 益。尽量保存并延长已有系统投资，充分运用以往在资金与技术方面投入。 可管理性： 由于吉通上海公司数据中心机房，具备一定复杂性，随着业务不断发展，管理任务必然会日益繁重。因此在数据中心设计中，必要建立一套全面、完善机房 管理和监控系统。所选用设备应具备智能化，可管理功能，同步采用先进管理监控系统设备及软件，实现先进集中管理监控，实时监控、监测整个电脑机房 运营状况，实时灯光、语音报警，实时事件记录，这样可以迅速拟定故障，提高运营性能、可靠性，简化机房管理人员维护工作，从而为其数据中心机房安 全、可靠运营提供最有力保障。 1.2工程和设备技术原则 严格参照基本文献 ISO,IEEE,IETF等 数据中心机房系统需求 国际原则： IEEE802.3 Ethernet IEEE802.5 TokenRing EIA/TIA568 工业原则及国际商务建筑布线原则 ANSI X3T9.5 FDDI 其她重要原则 建筑某些参照原则 国标电子计算机机房设计规范（GB50174-93） 国标计算站场地技术规定（GB2887-89） 国标计算站场地安全技术（GB9361-88） 国标计算机机房用活动地板技术规定（GB6650-86） 国标电子计算机机房施工及验收规范（SJ/T30003） 电力保障某些参照原则 低压配电设计规范（GB50054-95）； 电子计算机机房设计规范（GB50714-93）； 计算站场地技术规定（GB2887-89）； 供配电系统设计规范（GB50052-95）； 高层民用建筑设计防火规范（GB50045-95）； 电气装置安装工程接地装置施工及验收规范（GB50169-92）； 综合布线某些参照原则 中华人民共和国工程建设原则化协会原则建筑与建筑群综合布线系统工程设计规CECS72：95 Lucent SYSTIMAX构造化布线系统设计总则 1.3工程范畴 吉通上海公司数据中心机房施工范畴和重要项目是： 建筑某些 国产沈飞抗静电全钢活动地板敷设 不锈钢饰边框大玻璃隔断安装或乳胶漆饰面石膏板隔墙 高档乳胶漆装饰墙面 各类门安装 电气工程某些 机房动力配电系统； 机房UPS电源配电系统； 机房照明及应急照明系统； 机房直流地极、直流地网及静电泄漏地网； 配电柜、配电箱制作安装； 各类用电设备安装； 配电系统消防联动某些 空调新风系统 空调机安装； 新风系统制作安装、新风机安装； 排风系统制作安装、排风机安装； 门禁系统 入口门处设立不同进入级别。 保安监控系统 设立摄象接头，监控设备。监控设备设在中控室。 漏水检测系统 对空调机及其上下水管设立定位漏水检测系统。 消防报警及自动灭火系统 采用智能型火灾报警系统，设立烟感、温感探测器。 采用FM200全沉没式气体灭火系统，使用自动、手动及机械操作。 *场地监控系统（监控） 对下述系统及设备提供24小时全天候监控。 UPS不间断电源 配电柜 柴油发电机（如有） 保安监控 消防与自动报警系统 气体灭火系统 门禁系统 漏水检测系统 其她 1.4项目需求分析 1.4.1工程简介 上海吉通数据中心机房可用总面积约为1600平方米。 前厅接待区公司形象、公司背景阐明 会议室办公家具、电子黑板及空调机等 演示厅视频演示系统、PC机及空调机等 办公室办公家具和设备、空调机等 配电室UPS电源、后备电池、配电柜、空调机等 网管计费中心计费系统、视频系统、空调机等 客户办公室办公设备、PC机空调机等 监控室图像、动力监控系统、空调机等 气体钢瓶间气体钢瓶、支架管路、启动钢瓶 值班室火灾报警控制盘、联动控制盘 1号机房区机柜、计算机及网络设备、精密空调等 2号机房区机柜、计算机及网络设备、精密空调等 若：机房层高为3.6米，梁下高为3.1米，活动地板高0.4米，机房设计净高2.7米。 1.4.2需求分析 上海吉通数据中心机房项目建设目的为：为此后业务进行和发展提供服务。数据中心机房项目建设规定提供可靠高品质机房环境。一方面机房建设要满足 计算机系统网络设备，安全可靠，正常运营，延长设备使用寿命。提供一种符合国家各项关于原则及规范先进技术场地。另一方面，机房建设给机房工作人员 网络客户提供了一种舒服典雅工作环境。说究竟，计算机房是一种综合性专业技术场地工程。机房具备建筑构造、空调、通风、给排水、强电、弱电等各个专业 及新兴先进计算机及网络设备所特有专业技术规定。同步又规定具备建筑装饰、美学、光学及当代气息。因而机房建设需要专业技术公司来完毕。从而在设计 和施工中保证机房先进、可靠及高品质。只有既满足机房专业关于国标各项技术条件，又具备建筑装饰当代艺术风格，有新立意机房，才干充分满足业主 使用规定。 1.4.3方案描述 上海吉通数据中心机房机房面积1600平方米，设有三个数据机房、客户办公室、监控室、UPS配电室、网管及计费中心、演示厅、办公室、会议室及前台接待 厅等。 机房设配电室，安装UPS电源，并设有主配电柜、电池柜、计算机配电柜、照明配电箱，对机房配电系统全面管理。 机房配电设UPS电源配电、空调动力及照明配电，并做直流地网和静电泄漏地网。 机房单独设空调系统棗机房专用空调方案，选用德国STULZ公司型号为MRD-1324A/MRD-993A空调机。 机房采用门禁系统，机房大门、工作间、网络配线室、设立门禁。 机房设立消防与自动报警系统，并设立FM200气体灭火系统。 1.4.4对土建构造方面规定 1.电子计算机机房建筑平面和空间布局应具备恰当灵活性，主机房主体构造宜彩大开间大跨度柱网，内隔墙宜具备一定可变性。 2.主机房净高，应按机械高度和通风规定拟定，宜为2.43.0M。 3.电子计算机机房楼板荷载可按5.07.5KN/M2设计。UPS电源室楼板荷载可按8.01.2KN/M2设计 4.电子计算机机房主体构造应具备耐久、抗震、防火、防止不均匀沉陷等性能。变形缝和伸缩缝不应穿过主机房。 5.主机房中各类管线宜暗敷，当管线需穿楼层时，宜设技术竖井。 6.室内顶棚上安装灯具、风口、火灾控测器及喷嘴等应协调布置，并应满足各专业技术规定。 7.电子计算机机房围护构造构造和材料应满足保温、隔热、防火等规定。 8.电子计算机机房各门尺寸均应保证设备运送以便。 1.5方案总体简介 1.5.1建筑某些 上海吉通数据中心机房是高科技产业类ISP/ASP用机房。为了机房安全可靠、正常运营，对该机房设计必要符合国标、行业原则及规范；在防火安全 方面，要按照一级防火规定设计。 机房采用恒温恒湿专用空调，送风方式为下送风上回风循环送风方向，这样可保证网络通讯设备在恒温恒湿环境下工作。为了防止精密空调机加湿器漏水， 在每台空调机周边安装了漏水检测报警系统。 为了保证电脑机房内工作人员有一种舒服工作环境，和保证机房内空气干净限度，咱们设计了新风系统送入机房，这样既可保持机房内空气新鲜，同步也能维 持机房内正压需要。 在进入电脑机房地方给工作人员分别设立了进入权限和历史记录门禁系统。主机房、工作区、网络配线间及机房入口大门均安装门禁。 1.5.2机房动力配电保障系统 机房辅助设备动力配电系统 机房辅助动力设备涉及计算机专用精密空调系统、计算机机房照明配电系统、计算机机房新风系统及市电辅助系统（市电插座等）。由于机房辅助动力设备直接关系 到计算机设备、网络设备，通讯设备以及机房其她用电设备和工作人员正常工作和人身安全，因此规定配电系统安全可靠，因而该配电系统按照一级负荷考虑进行设 计。 电源进线采用电缆或封闭母线（电源取自建筑物本体低压配电室母线）进线配电柜（AP）与出线配电柜（AP1、AP2）并排安装于机房UPS配电室，采用集 中控制，便于管理机房空调设备。各电脑机房及其他房间专用空调电源直接引自开关柜AP1，舒服空调及新风、市电插座引自多用途配电箱AX，体现出集中控制 与就地操作相结合设计原则。 机房计算机设备动力配电系统 机房计算机设备涉及计算机主机、服务器、网络设备、通讯设备等，由于这些设备进行数据实时解决与实时传递，关系重大，因此对电源质量与可靠性规定最 高。设计中采用电源由市电供电加备用发电机这种运营方式，以保障电源可靠性规定；系统中同步考虑采用UPS不间断电源，最大限度满足机房计算机设备对供 电电源质量规定。市电电源供电与备用发电机供电在机房配电室进行切换，再通过UPS不间断电源对计算机设备供电。 电源进线采用电缆或封闭母线，双路切换柜、UPS输入输出配电柜并排安装于机房配电室。配电系统采用集中及分散控制，输出配电分柜JAP1JAP4安装 于负荷集中区域（电脑机房及控制室），以便于就地控制、管理设备计算机用电。 1.5.3机房照明配电系统 a. 照度： 机房按电子计算机机房设计规范（GB50174-93）规定，照度为400Lx；同步设机房疏散批示灯、安全出口标志灯；应急备用照明照度不不大于 40Lx。 b. 灯具选取： 灯具选用亚光不锈钢三管格珊灯组并带电容补偿： 3*40W(1200*600)/3*20W（600*600） 接地系统： a 交流工作地、保护地采用建筑物本体地极，设计考虑为直流逻辑地设一组新接地极，接地电阻不大于1；机房配电系统交流工作地、安全保护地采用建筑物本体 综合接地（其电阻不大于0.5）。 b为防止感应雷、侧击雷高脉冲电压沿电源线进入机房损坏机房内重要设备，在电源配电柜电源进线处安装浪涌防雷器。 正如您所懂得，机房内供配电系统是机房中建设规划中最重要内容。因此咱们为上海吉通数据中心机房提供是一种完全解决方案。在设计上咱们采用了模块 化宽冗余设计理念，既符合电脑机房配电系统灵活性，又不会对将来扩容导致瓶颈。 由于当前国内大容量电气开关各方面性能很难达到电脑中心完全安全意义上规定，因此咱们建议所有核心电气产品一律使用法国梅兰日兰/施耐德电气设备。 从直接成本上看也许会增长一某些投资，但从上海吉通数据中心机房重要性和安全性以及将来发展考虑，这一投资是非常合理和科学。 1.5.4空气质量保障系统 为保证机房内计算机系统安全可靠、正常运营，在机房建设中为机房提供符合规定场地环境，咱们推荐采用梅兰日兰公司德国生产STULZ恒温恒湿机房专 用空调机。 机房专用空调采用下送风、上回风送风方式。咱们为您选取机房专用空调是模块化设计，可依照需要增长或减少模块；也可依照机房布局及几何图形不同任 意组合或拆分模块，且模块与模块之间可联动或集中或分开控制等。 机房内新风系统是必不可少。清新新风提高机房干净度，使机房保证正压，并提供新鲜空气。新风应满足两个指标：其一，是每人每小时40立方米；其 二，是应占空调系统总风量510%。 本机房四周密封，新风极为重要。 依照国家关于规范和原则规定，计算机房内应设排风系统，用以排除也许浮现烟雾及灭火后浮现气体。 1.5.5综合布线（方案另述） 1.5.6门禁系统 在方案中咱们设计了多套门禁系统，分别用于电脑机房入口处和主控机房，是电脑机房安全保障。可以依照贵方需要，对各门禁系统进行分级授权，从而实现 人员进出电子化管理。 1.5.7机房专用空调 依照此数据中心机房实际状况，咱们建议选用恒温恒湿机房专用精密空调。推荐使用产品为德国生产STULZ（史图斯）空调机，它可以保证电脑机房拥有 一种恒久良好机房环境。 1.5.8防雷工程（参照） 依照关于记录资料表白，感应雷电过压幅值在无屏蔽架空线上最高原则达20KV，因此在建设计算机房时应做好防雷工程，以防患于未然。 机房防雷工程普通要做如下几步： 1. 做好机房接地 依照国际GB5017493电子计算机房设计规范，交流工作地、直流工作地、保护地、防雷地宜共用一组接地装置，其接地电阻按其中最小值规定拟定。 如果计算机系统直流地与其她地线分开接地，则两地极间应间隔25米。 2. 做好线路防雷 1）在动力室电源线总配电盘上安装并联式专用避雷器构成第一级衰减。 2）在机房配电柜进线处，安装并联式电源避雷器构成第二级衰减。 3) 机房布线不能延墙敷设，以防止雷击时墙内钢筋瞬间传导墙雷电流时，瞬间变化磁场在机房内线路上感应出瞬间高脉冲浪涌电压把设备击坏。 1.5.9机房设备监控系统（参照） 随着科学技术日益发展，计算机在金融、保险、证券、铁路、邮电、电力、海关、税务、国防等领域得到广泛运用，为保障计算机系统时时刻刻地正常运营，各 单位投入了大量环境设备，诸如低压配电设备、备用柴油机组、UPS、专用空调、消防、漏水报警、门禁设施等等，一旦这些设备浮现故障，对计算机系统运 行，对数据传播、存储可靠性构成威胁。如故障不能及时排除，也许会导致经济损失是无法预计，故计算机房管理工作就显得尤为重要。 当前许多计算机房采用24小时专人值守，定期巡逻机房内环境设备，这样不但加重了管理人员承担，导致人力挥霍，并且对事故发生时间及责任无科学 认定。更重要是人为疏忽或值守人员对设备缺少必要理解，虽然发生故障也不能作出及时解决，那么损失是无可避免了。 机房场地设备监控系统不但对机房供配电系统（分为一次配电、二次配电）；不间断电源（UPS）系统；空调系统；消防系统；保安系统（分为门禁系统、闭路监 视系统、通道报警系统）；漏水检测系统等环境设备具备完善监控和控制功能，更为重要是融合了机房管理办法，对发生各种事件都结合机房详细状况给 出解决信息，提示值班人员进行操作。实现了机房设备统一监控，实时语音电话报警，实时事件记录。减轻机房维护人员承担，有效提高系统可靠性， 理清事件关系，实现机房可靠科学管理。 依照IDC对计算机房动力及环境设备提出监控项目及详细规定，选用智能集中监控系统。(见系统构造图)。 各前端智能仪器如XB-DM8（通用控制器），XB-DIRIS（电量监控仪表），XB-AM17（模仿量采集器），空调，UPS等，通过直接或传感器 不断采集前端设备（如进线柜、母联柜、出线柜，消防报警系统，门禁系统，各漏水检测点，环境温湿度测量，电池组，各空调机，各台UPS等）数据（如电 量，电压，温度，湿度，信号状态等等），各前端智能仪器以RS485远程控制网络型式与工控机设备驱动板直接相连，实时地将前端智能仪器收集到设备 数据传递到控制中心计算机内进行分析解决，在显示屏上显示出来。然后又把监控计算机发出下一步监控指令进行必要转换后传送到各前端智能仪器以便执行这 些监控指令，从而指挥现场各设备工作，通过这种高效率、有条不紊过程，令整个监控系统实现了全自动化。 由于UPS和空调产品经历了几代变化，从而在功能上也不断增长，致使监控方式有所不同，初期产品只有工作信号输出监控功能就十分简朴。近期智能型 即带有通讯接口产品，监控UPS内部各部份工作状态及工作参数，梅兰日兰UPS、SICON UPS、EXIDE UPS等UPS都是采用RS232通讯接口。因而得先通过RS232RS485转换器变成RS485总线。UPSRS232通信接口通过 RS232/RS485转换器将转换后信号直接传送到工控机设备驱动板UPS通讯口。从而完毕上海吉通所要监控设备监视与控制功能，实现所有设备 统一界面管理，因而操作和维护起来非常简朴、以便。2详细设计 2.1建筑某些 2.1.1设计规范 GB 2887-89计算站场地技术规定 GB 9361-88计算站场地安全规定 GB 50174-93计算机机房设计规范 GB6650-86计算机机房活动地板技术条件 GBJ 45高层民用建筑设计防火规范 GB 50222-95建筑设计防火规范 GB 50054-95低压配电设计规范 IEC1024-1：1990建筑防雷 ITU.TS.K21：1998顾客终端耐过电压和过电流能力 GB 50150-91电气装置安装工程电气设备交接实验原则 GB 50236-98现场设备、工业管道焊接工程施工及验收规范 JGJ 73-91建筑装饰工程施工及验收规范 2.1.2设计方案 本方案机房场地装修装璜设计宗旨是： （1）集成系统节能化考虑，新技术应用，以节约日后运营成本； （2）合理信息路由构造设计，以防止也许导致系统互联阻塞； （3）机构紧密供配电设计，以减少网络设备电磁干扰； 室内装璜某些设计遵循原则是：要体现出作为重要信息会聚地室内空间特点，在充分考虑网络系统、空调系统、UPS系统等设备安全性、先进性前提下， 达到美观、大方风格，有当代感。 选用装璜材料： 在选用装修、装璜材料方面，要以自然材质为主，做到简要、淡雅、柔和，并充分考虑环保因素，有助于工作人员自身健康。 2.1.3架空地板工程 活动地板在计算机房中是必不可少。机房敷设活动地板重要有两个作用：一方面，在活动地板下形成隐蔽空间，可以在地板下敷设电源线管、线槽、综合布线、消防 管线等以及某些电气设施（插座、插座箱等）；另一方面，由于敷设了活动地板可以在活动地板下形成空调送风静压箱。此外，活动地板抗静电功能也为计算机及网络 设备安全运营提供了保证。 活动地板种类较多。依照板基材、材料不同可分为：铝合金、全钢、复合木质刨花板等。地板表面则粘贴抗静电贴面（有进口和国产区别）。活动地板不同选 择直接影响机房档次。不同质量地板使用后，机房效果大不同样。当前国内机房活动地板使用档次高有德国美露牌抗静电活动地板。该机房采用沈飞牌防静 电活动地板。 抗静电地板安装时，同步规定安装静电泄漏系统。铺设静电泄漏地网，通过静电泄漏干线和机房安全保护地接地端子封在一起，将静电泄漏掉。 此数据中心机房活动地板敷设高度为0.4米，活动地板安装过程中，地板与墙面交界处，活动地板需精准切割下料。切割边需封胶解决后安装。地板安装后，用铝 塑板踢脚板压边装饰。铝塑板踢脚板与铝塑板玻璃隔墙互相衬托，协调一致，效果极佳。 机房设计采用下送风方式。楼地面必要符合土建规范规定平整度。地面最佳采用水磨石地面。如地面抹灰应达到高档抹灰水平。并且地面需要进行防尘解决。通 常在地板下墙面、柱面、地面均刷涂防尘漆两遍。所有水泥面均经刷漆解决，达到不起尘作用，从而保证空调送风系统空气干净。 下面再简介一下抗静电活动地板性能、特点。 活动地板重要由两某些构成。A）抗静电活动地板板面；B）地板支承系统，重要为横梁支角（支角提成上、下托，螺杆可以调节，以调节地板面水平）。地板规格 重要为600*600毫米。 活动地板是易于更换。用吸板器可以取下任何一块地板。地板下面管线及设备维护保养及修理是极其以便。 活动地板是灵活。当其中某一某些需要变化，如增长新机柜，其扩展极其以便。如需调节地板高度可任意调节。 活动地板是牢固，稳定，紧密。这是毫无疑问。并且咱们所推荐沈飞地板和钢地板恰恰具备这些长处。活动地板安装工艺可以保证地板严密和稳定。 调节好不会有响动和摇晃，也没有噪音。至于防鼠，则应在围护构造上解决，尽量不留孔洞。有孔洞如管、槽，则要作好封堵，要绝对保持围护构造严密。 活动地板安装一定要做到非常严密，表面平整。这取决于两个方面。一是活动地板自身精度，二是安装工艺和质量。安装活动地板，给人以高档、豪华印象。 地板系统确可以承受较高压力碾压。在高压力下有较好持续性。这是由于地板自身承载能力大和板面硬度高和稳定性好。 活动地板有专用通风地板。通风地板是单独加工，钢构造。走线地板加工后都相应地套装塑料出线口，在线口内走线。 地板下，咱们普通要涂防尘漆，并考虑粘贴福乐士保温层，以做到保温绝热。 此外，沈飞地板阻燃性能和系统电阻率均满足国家关于原则，并通过了权威检测部门检测，有国家承认检测报告。 2.1.4玻璃隔墙工程 数据中心机房隔墙推荐采用发纹饰面玻璃隔墙。玻璃隔墙在机房中重要作用是显而易见。最初玻璃隔墙是在木隔墙上安装固定玻璃窗，然后在八十年代初期 大量采用铝合金玻璃隔墙。九十年代初期不锈钢饰面大玻璃隔墙在机房中得到了广泛应用。这种隔墙配合以不锈钢无框自由门，采用12毫米厚玻璃，安全、牢固， 壮观气派，透视效果极好，衬托了机房宏观形象。玻璃隔墙长处确立了它在机房中地位。在玻璃隔墙实际使用中，最初用做饰面不锈钢镜面板尽管外形靓丽， 但终因易产生眩光而逐渐裁减，代之以发纹不锈钢饰面。 该数据中心机房中大量地采用玻璃隔墙。为安全起见，应当使用钢化玻璃。 机房外围界墙及防火隔墙建议在土建施工中采用轻质土建隔墙，并两面用水泥砂浆抹平。如机房不适当做土建隔墙，可以采用轻钢龙骨苍松板隔墙（内镶岩棉）。其 强度、表面硬度和防火性能指标均能满足规定，且保温、隔热、隔音，是轻质隔墙中抱负材料。其墙厚度约为100毫米。 2.1.5墙面工程 机房中吊顶、地板、玻璃隔墙材质都比较好，价格也高。墙面不论是采用壁纸还是高档乳胶漆，价格虽很低廉，但外观无法与吊顶和活动地板互相衬托。近年来，在 高档、先进机房中重要采用了如下几种材料做墙面：金属复合壁板、铝塑板等。 上述两种材料施工后，所见到墙体表面相似，均为金属漆面。只是基层构造不同而已。下面分别论述两种墙面优缺陷。 金属复合壁板是由彩色钢板（0.7毫米）做好50毫米厚箱型凹凸板材。其内部垂直粘贴50毫米优质岩棉。板材在生产线上加工，工艺先进，尺寸精准。 安装时，在顶上和地面先安装马槽，然后依次把壁板推入后固定。其表面为钢板漆面，安装后接口缝隙不大于1毫米，美观、整洁，缝隙均匀。该壁板又常惯用在干净 室，隔音、保温、密封效果好。该墙体有配套金属壁板门，精致、美观。 铝塑板墙面也是由骨架和面层构成。骨架有两种：一种采用轻钢龙骨石膏板；另一种采用15毫米中密度板，宽150毫米，间距150毫米。中密度板调平后粘贴 三层板。在刷涂防火涂料后，作为骨架基层。基层形成后，两面刷胶，晾干后，将铝塑板粘贴牢。铝塑板粘贴时，留缝隙3毫米，注玻璃胶。铝塑板墙面表面为铝板 漆面。该种隔墙长处是价格适中，安装以便，表面也很清秀。缺陷是缝隙注胶时难度较大。 墙面解决最经济办法是直接对墙面进行基本解决后（轻钢龙骨石膏板墙），喷涂以高档乳胶漆进行装饰。这种办法既可基本满足电脑机房基本建设技术上 规定，也可节约大量投资，不失为一种务实解决办法。但必要指出是各项技术指标和外观效果均大大逊于前三种办法，耐久性也较差。 2.1.6门窗工程 机房门普通规定与墙协调。在铝塑板玻璃隔墙上门采用不锈钢无框玻璃自由门。疏散出口，钢瓶间采用防火门。 防火门普通有两种。一种为不锈钢材质；另一种为钢材漆面。建议上海汤臣防火门，工艺精准，质地优良。 在数据中心机房入口处采用玻璃自由门。 2.2电气某些 2.2.1设计根据，执行设计规范 电子计算机机房设计规范（GB50174-93）； 计算站场地技术规定（GB2887-89）； 供配电系统设计规范（GB50052-95）； 低压配电设计规范（GB50054-95）； 高层民用建筑设计防火规范（GB50045-95）； 电气装置安装工程接地装置施工及验收规范（GB50169-92）； 数据中心机房提供平面图及技术规定。 2.2.2 数据中心机房配电设计重要考虑 1. 机房进线电源采用三相五线制； 2. 机房内用电设备供电电源均为三相五线制及单相三线制； 3. 机房用电设备、配电线路装设过流过载两段保护，同步配电系统各级之间有选取性地配合，配电以放射式向用电设备供电； 4. 机房配电系统所用线缆均为阻燃聚氯乙烯绝缘导线及阻燃交联电力电缆，敷设镀锌铁线槽SR及镀锌钢管SC及金属软管CP；5. 机房配电设备与消防系统联动； 2.2.3机房动力配电系统 机房辅助设备动力配电系统 机房辅助动力设备涉及机房专用精密空调系统，机房新风系统及排风系统等。由于机房辅助动力设备直接关系到计算机设备、网络设备，通讯设备以及机房其她用电 设备和工作人员正常工作和人身安全，因此规定配电系统安全可靠，因而该配电系统按照一级负荷考虑进行设计。 辅助设备配电系统图电源进线采用电缆或封闭母线（电源取自建设方变配电室母线），双路电源切换柜（AA1）与配电柜(AP1)并排安装于配电室，采用集中控制，便于管理机房 空调设备。 机房计算机设备动力配电系统 电源进线采用电缆或封闭母线，双路切换柜、馈线柜并排安装于配电室。配电系统采用集中控制，以便于管理设备计算机用电。 机房计算机设备涉及计算机主机、服务器、网络设备、通讯设备等，由于这些设备进行数据实时解决与实时传递，关系重大，因此对电源质量与可靠性规定最 高。设计中采用电源由市电供电加备用供电这种运营方式，以保障电源可靠性规定；系统中同步考虑采用UPS不间断电源，最大限度满足机房计算机设备对供电 电源质量规定。市电供电与备用供电电源引自两个不同电源点，在机房配电室进行切换，再通过UPS不间断电源对计算机设备供电。 计算机设备配电系统图 2.2.4机房照明配电系统 照度选取： 主机房按电子计算机机房设计规范（GB50174-93）规定，照度为400Lx；电源室及其他辅助功能间照度不不大于300Lx； 机房疏散批示灯、安全出口标志灯照度不不大于1Lx； 应急备用照明照度不不大于30Lx.； 2. 灯具选取： 灯具选用松业三管格珊灯组并带电容补偿： 3*40W(1200*600) 3*20W(600*600) 灯具正常照明电源由市电供应，由照明配电箱中断路器、房间区域安装于墙面上跷板开关控制。应急备用照明灯具为恰当位置荧光灯灯带中间一管，应急照明 电源由双路电源供应。正常状况下荧光灯由市电供电，市电停电时，市电电源切换到备用电源，由备用电源供电，燃亮灯具。 3. 照明系统 2.2.5接地系统 机房设有四种接地形式，即：计算机专用直流逻辑地、配电系统交流工作地、安全保护地、防雷保护地。本次设计考虑为直流逻辑地设一组新接地极，接地电阻小 于1；机房配电系统交流工作地、安全保护地采用建筑物本体综合接地（其电阻不大于4），防雷接地由建筑物本体防雷设计考虑，机房区不再单独设计防雷接 地。直流逻辑地极与建筑物接地极距离应不不大于20米。 直流工作地网在机房内布局是： 用3*20mm2截面铜排敷设在活动地板下，根据计算机设备布局，纵横构成网格状，配有专用接地端子，用编织软铜线以最短长度与计算机设备相连。计算 机直流地需用接地干线引下至接地端子箱。 容易产生静电活动地板、饰面金属塑板墙、不锈钢玻璃隔墙均采用导线布成泄漏网，并用干线引至动力配电柜中交流接地端子。活动地板静电泄漏干线采用 ZRBV-16mm2导线，静电泄漏支线采用ZRBV-4mm2导线，支线导体与地板支腿螺栓紧密连接，支线作成网格状，间隔1.8米*1.8米；不锈钢 玻璃隔墙金属框架同样用静电泄漏支线连接，并且每一持续金属框架静电泄漏支线连接点不少于两处。 为防止感应雷、侧击雷沿电源线进入机房损坏机房内重要设备，在电源配电柜电源进线处安装浪涌防雷器。或者在计算机设备电源处使用带有防雷功能插座板 （如突破）。 2.2.6机房配电与机房消防报警、灭火系统设计简述 当火灾发生时，感烟探测器报警后，火灾控制器发出火警预警声、光报警信号。但此时不启动灭火程序。当同一防护区感温探测器与感烟探测器同步报警时，控制 器发出声光报警信号。在手动或自动启动灭火程序喷气前，总控制台发出指令，告知人员撤离，并发出联动控制信号，切断机房配电柜供电电源，即切断非消防电源 供电用电设备。如：空调机、新风机、照明、计算机等设备供电电源。上述设备供电与消防系统联动过程，是采用电源配电柜主断路器分励脱扣作远距离分 端。配电柜主开关均装有分励脱扣器和辅助接点，此外紧急跳闸按钮在必要时可手动切断进线电源。 2.2.7机房用电设备用电容量估算 1. 机房辅助设备配电负荷PS1=?KW 2. 机房计算机设备用电负荷PS1=?KW 2.2.8设备选型 配电柜施耐德开关 配电箱梅兰日兰开关 灯具松业高效荧光灯 单相插座奇胜 计算机插座突破 跷板开关奇胜 2.3空调新风某些 2.3.1空调系统阐明 机房环境特点： 机房中环境设备在运营中散热量大并且集中，散湿量极小。即机房设备散热量95%是显热，热量大，湿量小，热湿比极大。在这种状况下，空气解决可近似作 为一种等湿降温过程。在这种状况下焓差小，要消除余热必然是大风量。 此外，由于计算机设备、网络设备24小时不间断运营，因此需要空调系统一年四季不间断地运营。 同步，依照机房围护构造特点（重要是墙体、顶面、地面，涉及：楼层、朝向、外墙、内墙及墙体材料，及门窗型式、单双层构造及缝隙、散热）、人员发热 量，照明灯具发热量，新风负荷等各种因素，计算出计算机房所需制冷量，因而选定空调容量。 数据中心机房空气环境设计参数： 夏季温度232冬季温度202 夏季湿度5510%冬季湿度5510% 干净度粒度0.5m个数18000粒/分米3 湿度变化率5/时 机房环境是靠空调机来实现。但是，保证机房干净度则规定做到如下几点： 第一，机房要密封墙体围护构造清洁。 第二，机房要保持正压，防止脏空气侵蚀。新风做到两级净化，即初效、亚高效 过滤器，从而使输入机房空气质量大大提高。
