荆门市泉口西路延伸段工程施工组织设计模板.doc

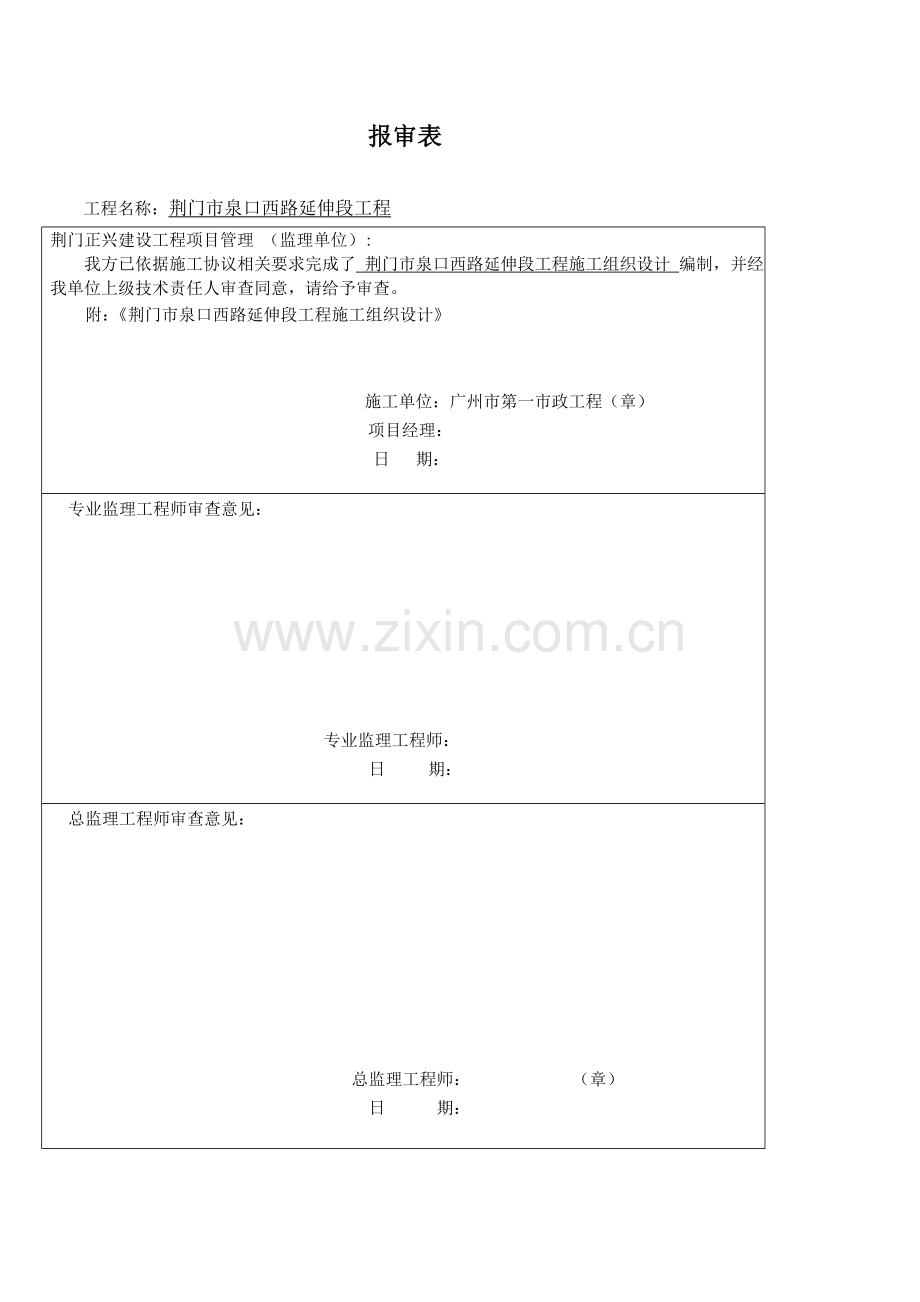

报审表

工程名称：荆门市泉口西路延伸段工程
荆门正兴建设工程项目管理 （监理单位）:
我方已依据施工协议相关要求完成了 荆门市泉口西路延伸段工程施工组织设计 编制，并经我单位上级技术责任人审查同意，请给予审查。
附：《荆门市泉口西路延伸段工程施工组织设计》

施工单位：广州市第一市政工程（章）
项目经理：
日 期：
专业监理工程师审查意见：

专业监理工程师：
日 期：
总监理工程师审查意见：

总监理工程师： （章）
日 期：

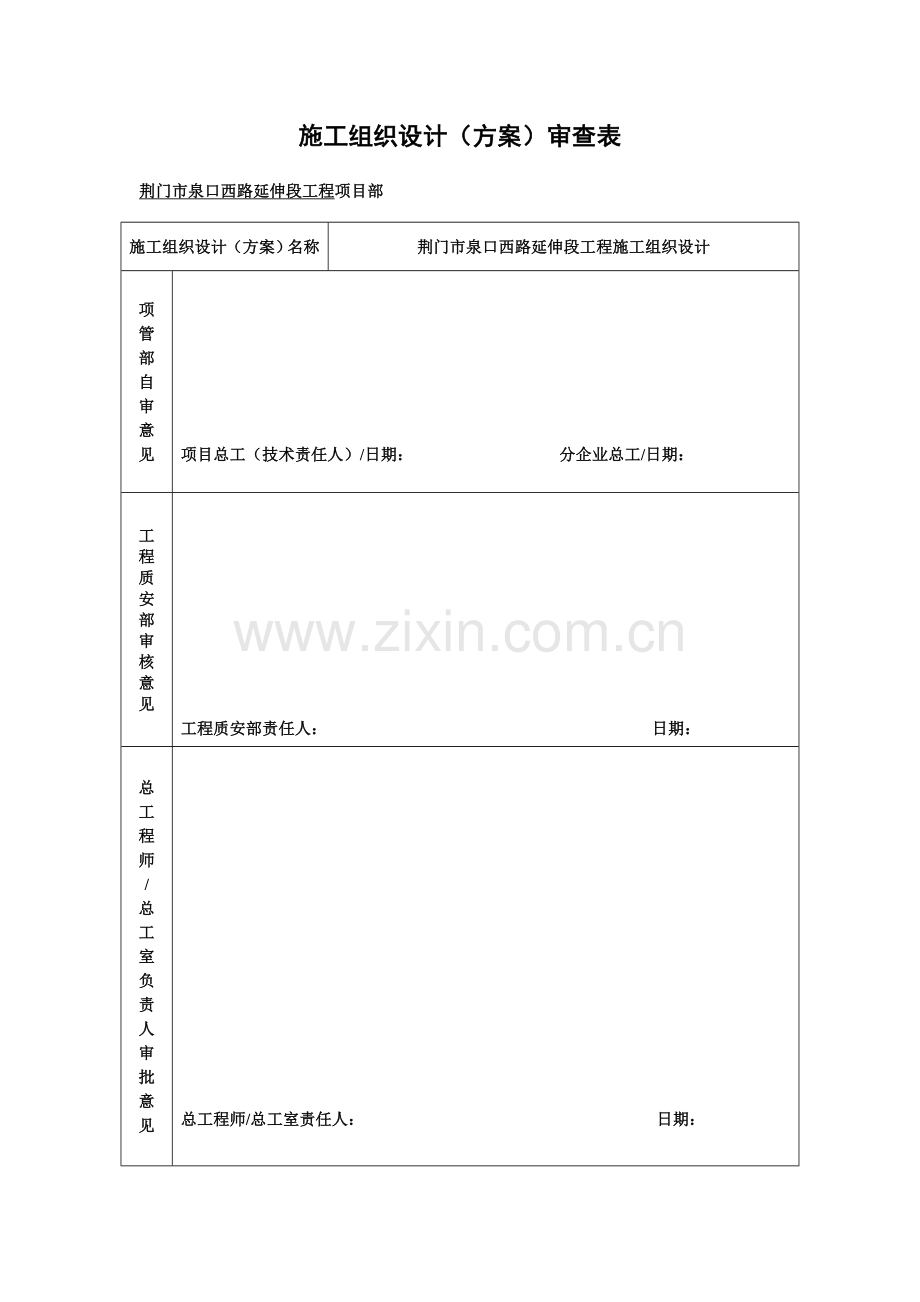

施工组织设计（方案）审查表
荆门市泉口西路延伸段工程项目部
施工组织设计（方案）名称
荆门市泉口西路延伸段工程施工组织设计
项
管
部
自
审
意
见

项目总工（技术责任人）/日期： 分企业总工/日期：
工
程
质
安
部
审
核
意
见

工程质安部责任人： 日期：
总
工
程
师
/
总
工
室
负
责
人
审
批
意
见

总工程师/总工室责任人： 日期：

施工组织设计

工程名称：荆门市泉口西路延伸段工程
工程地点：湖北省荆门市
施工单位：广州市第一市政工程

审批单位：

审批责任人：
审核人：
审批日期： 年 月 日

编制单位：荆门市泉口西路延伸段工程项目部
技术责任人：
编制人：
编制日期： 年 月 日

总审批单位： 总审批责任人：

总审核人： 总审批日期： 年 月 日

目 录

第一章 工程总说明 1
第一节 工程概况 1
第二节 编制依据 4
第二章 施工总布署 5
第一节 施工总体布署 5
第二节 施工进度计划 5
第三章 施工项目管理 6
第一节 项目管理体系 6
第二节 项目管理组织架构 6
第四章 施工总平面部署和前期准备 9
第一节 施工总平面部署 9
第二节 施工前期准备工作 10
第五章 劳动力、主材、设备投入计划和确保方法 12
第一节 劳动力投入计划及其确保方法 12
第二节　材料投入计划及其确保方法 13
第三节　设备投入计划及其确保方法 14
第六章 关键施工技术、工艺及工程项目 15
第一节 道路工程 16
第二节 排水工程 28
第三节 箱涵工程 37
第七章 施工安全方法 40
第一节 安全生产目标 40
第二节 安全管理体系 40
第三节 安全管理要求及奖罚条例 41
第四节 安全技术方法 44
第九章 工程质量管理体系和质量确保方法 47
第一节 质量确保体系 47
第二节 工程质量总体确保方法 47
第三节 分项分部工程质量确保方法 49
第四节 工程质量管理制度 53
第十章 工期确保方法 56
第一节 工期保障方法 56
第二节 各阶段进度确保方法 57
第十一章 绿色施工方法 62
第一节 噪声防治方法 62
第二节 施工粉尘控制方法 62
第三节 水污染防治方法 63
第十二章 冬雨季施工技术方法 64
第一节　冬季施工技术方法 64
第二节　雨季施工技术方法 64
第十三章 地下管线保护方法 67

第一章 工程总说明
第一节 工程概况
一、工程概述
工程概况一览表
项目名称
荆门市泉口西路延伸段工程
建设地点
湖北省荆门市东宝区
建设单位
荆门市政府投资工程建设管理中心
设计单位
荆门市计划勘察设计研究院
监理单位
荆门正兴建设工程项目管理
施工单位
广州市第一市政工程
建设规模
本项目全长约1213m（K0+000~K1+212），对现有泉口西路延伸段进行道路改造。工程起点为凯龙教授楼，终点为泉口路。改造后泉口西路城市道路等级为城市支路，计划道路红线宽度为20m，双向4车道。车行道采取沥青路面，人行道采取混凝土路面。
工程施工内容包含红线范围内道路工程、桥涵工程、给排水工程、管群工程、绿化和交通设施等工程。
工期要求
540天

二、施工环境条件
1、施工自然条件
（1）地质条件
荆门市城区地处秦岭南支荆山山脉余脉东南端,是由低山区型向丘陵平原型过渡地段。地势西北高,东南低,坡降较大。最高峰圣景山海拔高程560.3m。东南郊最低洼地面高程58.3m。荆门市内关键地质结构为南漳—荆门断裂带。属活动性断裂带。城区西北部为剥蚀侵蚀低山丘陵,关键由二迭系——三迭系碳酸盐岩组成;城区东部为侵蚀丘陵,由侏罗系、白垩系——第三系碎屑岩组成城区内竹皮河两岸为侵蚀堆积阶地,由第四系更新统和全新统粘土、砂砾石组成。
（2）水文气象条件
荆门市境内河流、湖泊纵横交错,泉眼、水库星罗棋布,地下水和地表水十分丰富。全市水域面积18.52万公顷。辖区内多年平均地表水资源量为37.67亿立方米,地下水资源量为154亿立方米,除去反复计算量,全市地表水、地下水资源总量为40.12亿立方米。本项目施工地点邻近现实状况河流浏河，地表水和地下水资源丰富。
荆门属亚热带湿润季风气候,含有阳光充足、降水充沛、四季分明气候特征。全市年平均气温15.9℃，极端最高温:40℃，极端最低温:-14℃，年平均降水量:954.5mm，年平均无霜期:255天，年平均无日照时数:hr，年平均风速:3.6m/s，最大风速:25m/s，基础风压标准值:0.3KN/m2常年主导风向:偏北风,风向频率45%。
该工程地质条件情况详见《荆门市泉口西路延伸段道路及排水工程地质勘察汇报》。
2、施工区域周围环境
本工程在荆门市东宝区，浏河从旁而过，地势西北高,东南低,坡降较大。且经过凯龙集团（热陶瓷）生产生活区，沿路有很多工厂和住宅小区，施工区域狭窄；生产生活用水管道和其它管线复杂。所以，施工之前需要和管线单位协商并把管线迁改，并做好对应管线保护方法，计划好临时便道和施工场地。

第二节 编制依据
1、《荆门市城市总体计划》-2030
2、《荆门市城市综合交通计划》-2030
3、本工程由设计单位提供图纸，实地平面图勘测、水准测量、排水及多种管线实地调查资料。
4、《公路路面基层施工技术规范》JTJ034-
5、《公路水泥混凝土路面施工技术规范》JTGF30-
6、《公路沥青路面施工技术规范》JTGF40-
7、《给水排水管道工程施工及验收规范》GB50268-
8、《水泥砼路面施工及验收规范》GBJ97-87
9、《市政道路工程质量检验评定标准》CJ1-90
10、《城市道路路基工程施工及验收规范》CJ44-91
11、《工程测量规范》GB50026-
12、《混凝土质量控制标准》GB50164-
13、《路面稀浆封层施工规程》CJJ66-95
14、《城市绿化工程施工及验收规范》CJJ/T82-99
15、《市政基础设施工程质量检验和验收统一标准》DBJ01-90-
16、《道路交通标志和标线》GB5768-3﹣
17、《公路桥涵通用规范》JTG D60-
18、《建筑边坡工程技术规范》B50330-
19、《建筑抗震技术规范》CJJ50011-
20、《城镇道路工程施工和质量验收规范》CJJ1-

第二章 施工总布署
第一节 施工总体布署
一、总体施工安排和施工步骤
1、总体施工布署
依据工程规模、工期要求、工程特点、施工工艺等情况，按“统一指挥、网络管理、分项负责、全方面推进”施工标准组织多工序立体交叉平行流水作业，充足利用时间、空间相互配合，将各分部分项工程有机地组合起来，有序地全方面开展施工；施工时分为三个施工段；各施工段根据“先地下后地上，先防护后开挖”施工标准，采取切实可行施工方案，采取专业流水线施工和平行施工相结合方法进行组织施工，施工时各施工段、工序采取流水线作业、机械化施工；各工序交叉、流水施工。
2、 施工分段
结合本工程施工现场情况及条件，项目部制订了合理施工计划，关键分为三段：
第一段：桩号K0+680~K0+913.46段新建挡土墙、
桩号K0+913.46-K1+149.86段施工箱涵
第二段：排水工程、路基路面工程
第三段：电力管群工程、路灯工程、绿化工程

第二节 施工进度计划

另附施工进度横道图。
第三章 施工项目管理
第一节 项目管理体系
项目部实施项目经理负责制。本企业调派含有丰富施工经验工程技术人员和管理人员组成项目部，同时由企业各对应职能部门对本项目施工过程进行指导，并由企业总工程师负责技术全方面工作。项目部内设项目经理一名，全方面管理整个现场各项运作。项目经理下设项目总工各一名，帮助项目经理工作。
项目部下设工程技术部、质量安全部、设备管理部、材料管理部、计划合约部、财务部等七个管理小组进行监控。各条管理线均设人员做专题管理，配合现场生产。各个工种分别设主管人员，主管人员分别对各工种劳动力调动、安排工作、协调质安员管理好本工种质安工作。

第二节 项目管理组织架构

为确保本工程能够按期优质地完成，我企业将成立由企业主管生产副总经理任小组长，各业务部门关键责任人任组员荆门市泉口西路延伸段工程施工管理领导小组，负责协调项目部资源配置和监督项目施工情况，为项目部提供技术支持。同时将抽调一批含有丰富施工经验又年富力强管理、技术人员成立荆门市泉口西路延伸段工程施工项目经理部。任命程帅同志为项目经理。项目部作为我企业在本项目管理上派出机构，代表我企业推行本项目协议，组织实施本工程施工。项目经理代表我企业对本项目施工安全、质量、进度和成本负直接责任。企业本部按协议要求和项目部计划安排实施本项目工程所需生产要素和资源组织。

施工组织机构框架图
施工作业班组
项 目 经 理：程帅
项目总工程师：彭奥
计划合约部：林琨
材
料
管
理
部：曾敏
设
备
管
理
部：张奇特
质

安

部：孔繁浩
工
程
技
术
部：罗润华
财

务

部：姜卫华
广州市第一市政工程
荆门市泉口西路延伸段工程
施工管理领导小组
广州市第一市政工程
荆门市泉口西路延伸段工程
项目经理部

项目经理部设项目经理1名，总工程师1名，明确各人员职责以下：
一
项目经理

（1）负责全方面工作，是本工程质量、安全第一责任人
（2）全方面推行工程协议，对工程质量、安全、工期和成本控制负责
（3）责任人员调配、聘用、奖罚管理、对外协调、财务和协议管理
（4）分管财务、办公室
二
总工程师

（1）负责工程项目全方面技术工作，主抓技术管理和重大技术方案制订
（2）全方面负责和设计单位、监理单位和业主技术部门协调工作
（3）负责质量监督、工程完工交验
（4）分管工程技术部、测量监测组、技术攻关组。
三
计划合约部

（1）负责本工程成本管理，编制成本计划和紧急使用计划，确定成本控制目标
（2）负责管理变更洽商，参与工程项目施工计价，指导各部门开展成本核实工作
（3）负责协议管理，索赔申请，负责和业主代表办理保险、索赔事宜
四
工程技术部

（1）负责组织设计文件会审、组织施工方案比选、依据协议文件要求编制施工组织设计，组织编制质量、环境和职业健康安全一体化管理文件
（2）组织关键技术问题攻关，负责技术交底，检验指导作业队技术工作
（3）负责建立技术管理日志，做好项目技术档案管理工作
（4）掌握项目部各生产单位工程进度情况，归纳分析影响进度原因，并提出改善方法
（5）负责施工计划编制
（6）负责工程测量、监测、试验、配合比设计、监理工作
五
设备管理部

（1）负责工程项目施工设备，物资采购管理工作，制订设备物资管理措施，对工程使用机电设备质量和管理负责
（2）编制设备、配件、供给计划，经主管经理同意后实施
（3）按施工图及协议要求，按计划负责设备、配件订货和采购，为项目施工提供保障
（4）保管好一切材机电设备资料和汇报证书等，建立管理台帐

六
质安部

（1）依据工程实际，制订安全、质量管理细则，对项目部安全、质量进行全方面管理
（2）编制安全计划，安全技术方案和具体安全方法，对关键工序提出施工安全防范技术交底
（3）负责进行日常安全生产检验并做好统计，定时对施工队进行安全教育，建立安全日志，作好安全档案管理
（4）负责建立质量管理体系，编制项目工程质量确保方法，建立质量统计台帐
（5）负责工程各工序隐蔽工程验收，分部分项工程验收
七
财务部

（1）负责本工程项目标财务管理，成本核实工作
（2）办理工程款收取、支付
（3）办理工程施工中各项资金收支手续和财务报表
八
材料管理部

（1）负责工程项目材料采购管理工作，制订材料管理措施，对工程使用材料质量和管理负责
（2）编制材料供给计划，经主管经理同意后实施
（3）按施工图及协议要求，按计划负责材料订货和采购，为项目施工提供保障
（4）保管好一切材料资料和汇报证书等，建立管理台帐，做好各项材料消耗和库存统计工作

第四章 施工总平面部署和前期准备
第一节 施工总平面部署
一、总平面部署标准
项目部将依据施工现场情况、施工地点、工程特点，按以下标准进行部署：
（1）场地部署遵照少占有场地，部署要简单、合理、紧凑、美观实用，现有利于生产又有利于生活；
（2）充足考虑现场情况，尽可能利用现有道路和现有设施，同时注意降低对其它施工单位相互干扰；
（3）材料堆放场地大小适合，既要满足施工需要、不造成停工待料情况，又不能盲目扩大、避免增加临时设施费用。尽可能将永久、临时设施结合，降低临时设施费用。
（4）施工临设部署要方便整个工程施工指挥，降低场内二次运输，降低施工人员往返调动距离。
（5）场地部署和施工总布署、施工进度、施工方法及工艺步骤相适应，依据各施工阶段进行调整。
（6）符合安全生产、文明施工要求，利于发明一个文明施工环境条件。
二、施工总平面部署
经过现场具体踏勘，全盘考虑后结合计划道路具体情况，拟在凯龙小区居家养老服务中心作为项目部所在地及生活区， 作为材料堆放及搅拌场地、加工场地。材料堆放加工地段原地貌比较平坦，施工方便。料场以、生活区及项目部地理位置，有利于整个工程安排及高效推进。
另附施工平面部署图。
第二节 施工前期准备工作
一、施工现场准备工作
1、进场后应立即进行施工临设修建工作，尽早完成三通一平，为按时开工作好准备。
2、在开工前帮助业主作好地下管线处理工作，为立即开工发明条件。
3、依据交通组织方案及施工围蔽方案，作好施工现场临时围蔽工作。
4、施工现场控制网测量
依据移交永久性坐标基准点和高程，根据设计图纸要求，建立施工用道路控制网和永久性控制点。
5、组织施工机械设备进场
依据施工机械需要量计划，组织施工机械、设备进场，按要求地点和方法存放，并进行对应保养和试运转等工作。
6、组织建筑材料进场
依据建筑材料、周转材、构件需用量计划，组织材料进场，按要求地点和方法储存或存放。
二、技术准备
1、办理施工场地交接手续，现场勘察，引入高程，建立施工控制网，制订切实可行测量方案。
2、熟悉和审查施工图纸，组织项目部相关部门进行施工图纸会审，并主动和设计、监理、业主进行沟通、协商。
3、编制实施性施工组织设计，并向施工人员进行技术交底。施工现场各级人员必需认真学习图纸、会审统计、施工方案和施工规范等技术文件，降低和避免施工误差。
4、立即编制施工预算、落实资金使用计划。
5、编制年、月、周施工进度计划，编制多种材料进场计划。
6、建立监测信息网，统计原始观察数据。
7、做好三级安全技术交底工作。
8、对原始资料进行调查分析，包含调查工程地质、水文地质、地下障碍物情况、地下管线埋设位置、周围建筑物基础形式等。制订多种保护、应对处理等技术方法。
9、依据业主及监理要求验收标准、相关规范、文件，并结合我项目部ISO9001：质量体系进行相关专业技术培训。
三、人、机、料准备
1、劳动力准备
（1）建立项目经理部组织机构
（2）组织施工前，项目部所配置各级人员立即落实到位，施工工人依据劳动力使用计划分批进场，进场施工前对工人进行三级（企业、项目部、班组）安全教育。
（3）做好施工人员进场教育工作，进行岗前培训、安全防火和文明施工教育等。落实施工计划和技术责任制，并按管理等级进行交底。
2、机械设备准备
机械设备按使用计划分批进场，设备进场前做好检验、保养。对需要购置或租借设备，预先签定购置协议或租借协议，确保施工顺利进行。
3、材料准备
（1）预先制订所需材料总用量计划、分期使用计划，确保材料立即供给。
（2）组织材料进场，依据材料供给计划分批组织材料进场，按要求地点储放，并做好遮盖工作。同时对多种进场材料进行抽检试验，对不合格品全部限期清退。进场原材料、成品、半成品必需持有出厂合格证、质量检验单，关认真作好材料“台账”工作。
第五章 劳动力、主材、设备投入计划和确保方法
第一节 劳动力投入计划及其确保方法
一、劳动力投入计划
根据施工分段，依据施工实际需要，安排劳动力。做到有备无患。
单位：人
工种
按工程施工阶段投入劳动力情况
第一阶段
第二阶段
第三阶段

管理人员
10
10
10

测量工
4
4
4

钢筋工
6
6
6

模板工
9
9
9

沥青、混凝土工
12
20
8

水泥砂浆、砖瓦工
15
20
15

电焊工
6
6
6

水电工
3
5
3

机械操作工
5
6
5

司机
2
2
2

杂工
10
15
10

保卫
1
1
1

二、劳动力投入计划确保方法
1、依据现在我企业自有施工力量情况，在投标期间，即和各专业施工队伍联络，如路基施工队、管道施工队、路面铺装施工队等专业施工班组签署初步劳务协议，确保在中标后立即入场，按时开工。
2、由各施工段施工责任人依据各施工段开展工作面计算劳动力正确需要量，制订具体劳动力需求表，提交项目经理部进行劳动力统一调配，既预防劳动力不足引发施工停顿，也预防劳动力过多引发劳动力浪费。
3、加强技术工人培训工作和其它劳动力熟练程度，确保劳动效率。
4、项目部工会组织随时掌握施工队伍劳动力动向，配置对应、足够医药，立即对发生疾病工人进行诊疗或转院诊疗，对工人宿舍区进行定时消毒处理，改善工人住宿条件，确保不发生传染性疾病而造成劳动力严重缺失。

第二节　材料投入计划及其确保方法
一、材料投入计划
依据施工进度计划安排好多种材料进场时间，并确立仓库及场地堆放面积和地点，详见：“材料投入计划表”。
材料投入计划表

序号
材料名称
单位
数量
进场时间
1
（AC-13C）细粒式改性沥青砼
m2

随施工进度
2
（AC-20C）中粒式沥青砼
m2

随施工进度
3
水泥含量5%厚180mm水泥稳定碎（砾）石
m2

随施工进度
4
水泥含量4%厚180mm水泥稳定碎（砾）石
m2

随施工进度
5
砂土、石硝、块石
m2

随施工进度
6
3%水泥10%石灰综合稳定土石灰稳定土
m2

随施工进度
7
混凝土路面砖
m

随施工进度
8
C30砼缘石、侧石、卧石
m

随施工进度
9
M10水泥砂浆
m2

随施工进度
10
PC-3型改性乳化沥青
m2

随施工进度
11
ES-2型稀浆封层
m2

随施工进度
12
种植木
颗

随施工进度
13
花岗岩柱栓
m2

随施工进度
14
30mm厚6mm粒径C25砖红色强固透水砼
m2

随施工进度
15
90mm厚10mm粒径C25透水砼
m2

随施工进度
16
钢筋混凝土管Φ300
m

随施工进度
17
钢筋混凝土管Φ600
m

随施工进度
18
钢筋混凝土管Φ800
m

随施工进度
19
接户支管Φ500
m

随施工进度
20
9孔D200玻璃纤维套管
m

随施工进度
21
8孔D100玻璃纤维套管
m

随施工进度
22
再生树脂复合材料井盖、盖座
m2

随施工进度

二、材料计划确保方法
1、严把原材料、成品、半成品质量关，对原材料果断落实“施工单位自检、临理抽查”标准。经检验不合格材料全部限期清退。进场原材料、成品、半成品必需持有出厂合格证、质量检验单，关认真作好材料“台账”工作。
2、技术责任人做好材料购需计划。
3、材料采购员做好市场调查，确保货源。
4、确保资金投入。
5、确保材料验收关，不合格材料杜绝进场。
6、按进场材料合理堆入，严防积压。
7、统筹安排，有计划，有步骤进场。

第三节　设备投入计划及其确保方法
一、设备投入计划
拟投入本项目标关键施工设备表

序号
设备名称
数量
额定功率（KW）
生产
能力
用于施
工部位
1
挖掘机
4
80
良好
路基工程
2
履带式推土机
2
90
良好
路基工程
3
装载机
2
120
良好
路基工程
4
摊铺机
3
80
良好
路面工程
5
沥青摊铺机
2
75
良好
路面工程
6
自卸车
10
-
良好
土方运输
7
振动压路机
1
185
良好
路基、路面
8
光轮压路机
1
180
良好
路基、路面
9
电动打夯机
4
-
良好
路基、路面
10
液压破碎锤
1
-
良好
拆除工程
11
洒水车
1
30
良好
洒水
12
汽车吊
2
60
良好
吊装
13
砂浆搅拌机
2
-
良好
砂浆搅拌
14
振动器
5
-
良好
砼工程
15
钢筋调直机
2
-
良好
钢筋工程
16
钢筋切断机
2
-
良好
钢筋工程
17
钢筋弯曲机
2
-
良好
钢筋工程
18
木工平刨机
2
-
良好
模板工程
19
木工园盘锯
2
-
良好
模板工程
20
电焊机
4
-
良好
焊接
21
直流电焊机
4
-
良好
焊接
22
变压器
1
-
良好
全过程
23
发电机
2
200
良好
全过程
24
全站仪
2
-
良好
测量
25
经纬仪
2
-
良好
测量

二、设备投入确保方法
1、机械设备由企业依据项目部计划安排要求，确保按时投入。
2、项目部配设机械设备专管员，负责机械设备内部调配，和安装调试，确保机械设备进场时即能投入使用，施工过程中降低机械故障，有故障立即维修。
3、机械操作人员均持证上岗，降低操作人为故障和损坏。

第六章 关键施工技术、工艺及工程项目
施工方法中，着重说明施工组织方法，关键施工步骤、施工步骤、关键施工工艺、操作规程、关键质量检测点控制。对单项工程每道工序具体施工工艺操作步骤，材质要求，质量评定，多种试验检测等。相关施工、技术、质量规范中有具体明确要求。在施工中，根据相关施工技术规范要求，严格遵照设计意图，照图按规范作业，并编制详尽实施性施工组织设计，报建设单位和监理企业审批后实施。

第一节 道路工程
一、道路工程概述
1、本工程泉口西路改造后计划为城市支路，其设计标准和关键指标以下：
设计速度
机动快车30km/h
车道数
双向4车道
车行道宽度
3.5及3.75m
荷载标准
3.5及3.75m
路面结构设计使用年限
（沥青路面）
2、道路结构
（1）桩号K0+000-K1+172.953段
标准横断面形式为单幅路，具体组成：2.5m路侧带＋15m车行道＋2.5m路侧带。
其中桩号K0+680-K0+915.862范围内,道路平面局部侵占现实状况浏河河道,道路东侧临近河道处,设计采取挡土墙方法衔接。

（2）桩号K0+915.862-K1+150段
道路平面基础在整个浏河河道上方,对该段浏河进行封盖设计,封盖采取4孔BXH(净尺寸)=4.5m×3.8m箱涵。

（3）桩号K1+172.953~K1+212段
和泉口路相接，标准横断面和已设计泉口路施工图断面保持一致，为单幅路，具体组成：8.5m路侧带＋23m车行道＋8.5m路侧带.车行道横坡由中心坡向两侧，平均横坡1.5%；路侧带横坡2%，坡向车行道。

（4）道路结构设计
①车道路面结构由上到下为：
上面层:4cm厚AC-13C型细粒式改性沥青混凝土(加纤维2Kg/t)
粘层:粘层油(PC-3型改性乳化沥青)
下面层:6cm厚AC-20C型中粒式沥青混凝土
下封层:0.5cm厚ES-2型稀浆封层
上基层:18cm厚水泥稳定级配碎石(经验掺量5%、面洒透层油)
下基层:18cm厚水泥稳定级配碎石(经验掺量4%)
垫层:15cm厚级配碎石
②人行道路面结构由上到下为：
6cm厚C30混凝土路面砖
5cm厚M0水泥砂浆
15cm厚C20混凝土
10cm厚级配碎石垫层
③沿线出入通道结构：
对于本工程实施过程中破坏原有道路沿线出入通道,需采取一定长度顺接段对其进行连接,坡度按10%控制。原有单位和居民通道口也需要对其进行恢复。
考虑现实状况路面结构型式,沿线出入通道结构统一按以下类型进行恢复：
面层:5cm厚AC-16C型中粒式沥青混凝士
上基层:20cm厚水泥稳定级配碎石(水泥含量5%)
下基层:17cm厚级配碎石
路面材料要求详见图纸设计说明。

二、路基工程施工技术、工艺
1、挖方路基施工技术、工艺
依据运距不一样分别采取推土机开挖、挖掘机开挖、自卸车运土、人工整平、压路机压实施工方案。
1.1挖方路基施工工艺步骤
测量放线 → 场地杂物清理 → 运到指定点 → 整修边坡 → 是否达成设计路床标高→ 路床碾压 → 检测密实度
1.2关键施工方法
1）、现场踏勘
对现场构筑物、高压线路、地下管线等情况进行探查，并依据地理位置、挖方大小合理确定开挖方法、出土路线、弃土位置。
2）、施工测量
路基开工前要做好路中线、水准点复测，横断面检验和补测，增设水准点等工作。施工测量精度要符合GB50026—《工程测量规范及条文说明》。
1.中线测量。依据道路设计坐标，用全站仪全方面恢复道路中桩，对路线关键控制桩，如交点、转点、圆曲线和缓解曲线起、止点，用钢钉固定。如发觉各桩点和实际不相符，立即查明原因，并立即报监理工程师。
2.导线点、水准点复核及临时水准点部署。复核甲方提供导线点及水准点，满足规范要求后方可使用。沿线布测临时水准点，其精度要符合设计、规范要求。
3.路基放样定位。具体检验、查对纵、横断面图，发觉问题即进行复测。并依据图纸位置测放路基用地桩等桩线，在距路中心距离设控制桩，标明挖方和相关部门联络，清除施工范围内全部障碍物、垃圾、砍伐树木及挖除树根。
3）、清除路基范围内杂物，将清出杂物运到指定地点。
4）、开挖前先在路基顶设置临时施工截水沟，避免雨天地面水及地下水冲刷边坡引发坍方。
5）、先根据挖方大小确定开挖方法，开挖时采取挖掘机按设计坡度有次序地自上往下挖掘，开挖边坡挖方路基依据现场土质相关数据，确定土质类型，并结合实地情况和以往经验来确定挖方边坡坡率，。
6）、土方外运时，严格遵照国家及荆门市政府相关文明施工、城镇清洁工程相关要求，用专用密封车辆运输至弃土场堆放，全部施工车辆必需经冲洗车轮洁净后方可驶出工地，并派专员清扫道路路面，定时洒水降尘，以免污染周围环境。
7）、路基挖至设计标高后，用人工修整平整，使其宽度、标高、路拱、平整度等符合设计、规范要求，然后用压路机碾压，使其压实度符合设计、规范要求。挖方路段路槽底面以下0～30cm深度范围内压实度≥95%。压实后路基宽度、横坡度、平整度、及高程要符合设计、规范要求。
8）、路基基底必需为密实原土，如为淤泥质土等不良地质，要给予挖除，换填符合路基填土要求土，并按规范要求分层回填、分层压实至设计路基面标高，以经换填碾压后土层作为路基持力层。
9）、挖方路基开挖后要立即进行路基边坡坡面防护，以免受雨水冲刷，造成水土流失，影响边坡稳定。本工程沿线区域均在开发期内,边坡防护作为临时过渡,挖方路基边坡采取片石砌筑及草皮进行防护，以达成保护边坡稳定、预防水土流失、满足绿化要求。
2、填方路基施工技术、工艺
路基填筑为本工程关键工程，在填筑路基时，要确保路基坚实稳定，路基填筑采取推土机粗平，再用机械精平，振动压路机碾压实.
2.1施工程序：测量放线→原地面处理→路堤填筑→路基压实→取样检试验→修边坡→砌护坡。
2.2关键施工方法
1）施工准备
进行现场踏勘，编制具体回填方案并报送监理工程师，在施工方案得到书面同意后，即开始进行路基施工。路基施工前，优异行场地清理，清除施工范围内表土、杂填土、淤泥、树根、草皮、垃圾、积水及地面上影响施工构筑物。
2）施工测量
1.对设计单位或业主提供导线、中线、水准点进行复测，横断面检验和补测，并依据需要增设水准点。
2.原有导线点不能满足施工要求时，进行加密，道线点用水泥混凝进行保护，并确保在道路施工全过程相邻导线点间能相互通视，导线点必需和相邻施工段导线闭合。
3.全方面检验恢复道路中心桩，将道路关键控制点如交点、转点、圆曲线关键要素点、两线路交叉点等加以固定。如发觉问题要查明原因并报现场监理工程师或建设单位。
4.测放好中线后，进行纵横断面水平标高测量。以确定土路基回填高度。
5.依据路线中桩、横坡、路肩边线、路堤坡脚线等定出路基轮廓，每隔5m设置标志桩。
6.施工过程注意保护好相关测量点、桩志，并随时进行检验，如发觉测量网点及其它测量点有变动或下沉，立即通知工程部进行检测，并报给监理检验和复核。
7.测量资料整理：如实具体统计测量结果，每段测量完成后，测量统计本及结果资料由测量工程师和技术组责任人共同签字后报监理工程师审核认可。
3）原地面处理
1.路基施工前，优异行场地清理，清除施工范围内表土、杂填土、淤泥、树根、草皮、垃圾、积水及地面上影响施工构筑物。
2.当在地面自然横坡（或纵坡）陡于1:2斜坡上填筑时，填土前要先把原地面挖成台阶状，台阶宽≥2米，向内倾斜4%。
4）土方碎石碾压
1.碾压时，按先边缘，后中间次序进行。注意纵横向碾压接头必需重合。横向接头对振动压路机通常重合40～50cm，压路机通常重合后轮1/2，前后相邻两区段纵向接头处重合1～1.5m。碾压时做到无漏压、无死角并确保碾压均匀。
2.开始碾压时，土体较疏松，强度低，先轻压，伴随土体密度增加，再逐步提升压强。推运摊铺土料时，机械车辆均匀分布行驶在整个路堤宽度内，方便填土得到均匀预压。
3.碾压时如土质含水量小于或大于最好含水量要撒水或晾晒才能进行压实。压实时出现弹簧土，要将弹簧土清挖掉，用砂砾石换填后再继续压实。
4.路堤边缘压实不到地方，仍处于松散状态，雨后轻易坍塌，土方填筑时两侧多填宽40～50cm并压实，压实工作完成后再按设计宽度和坡度刷齐整平。
5.填方路基压实度要求：路槽底面以下0～80cm深度范围内压实度≥95%；80cm以下深度范围内压实度≥93%。
3、路基工程完工
路基工程完工以后，要根据设计、规范要求检测路基弯沉，发觉弯沉值过大路段，要进行翻修，并再次测定弯沉，直至符合要求为止。

三、 水泥稳定碎石基层施工
水泥稳定碎石施工时，采取流水作业法，使各工序紧密衔接。尽可能缩短从拌和到完成碾压之间延迟时间。施工时做延迟时间对强度影响试验，以确定适宜延迟时间，并使此时水泥粉煤灰碎石强度仍能满足设计要求。
要注意是，在上基层表面必需喷洒透层油（渗透性很好乳化沥青），气温低于十度或大风天气，不得喷洒。
1、准备下承层
水泥稳定碎石施工前，对下承层进行根本清扫，清除各类杂物及散落材料，用土培好路肩，水泥碎石摊铺时，要确保下承层表面湿润。
2、拌和
2.1集料必需满足级配要求
2.2料仓或拌缸前剔除超粒径石料筛子。
2.3拌和现场有一名试验员监测拌和时水泥剂量、含水量和多种集料配比，发觉异常立即调整或停止生产，水泥剂量和含水量按要求频率检验并做好统计。
2.4各料斗配置1～2名工作人员，时刻监视下料情况，并人为帮助料斗下料，不准出现卡堵现象，不然立即停止生产。
2.5拌和含水量应较最好含水量大1～2%。
3、运输摊铺
摊铺采取1台带自动找平含有振捣扎实功效大功率摊铺机摊铺。
3.1用大型自卸汽车运拌和料至施工现场。
3.2摊铺前对下承层洒水，使其表面湿润。
3.3两侧均设基准线、控制高程。
3.4摊铺机行进速度均匀，中途不得变速（不管何时），其速度和拌和机拌和能力相适应，最大程度地保持均速前进、摊铺不停顿、间断。
4、碾压
用压路机立即进行碾压，其方法为首先用振动式压路机静态稳定一遍，然后振动碾压（使中下层达成压实度），最终用三轮压路机碾压，达成要求压实度，并确保表面无轮迹（碾压遍数和方法由试验段来确定 ）。
5、摊铺和碾压现场设专员检验，修补缺点。
5.1有测量员盯在现场，不停检测摊铺和碾压后标高（左、中、右）立即纠正施工中偏差。
5.2挖除大料窝点及含水量超限点，并换填合格材料。
5.3用拌和好水泥石屑对表面偏粗部位进行精心找补。
5.4对因为摊铺机停顿和碾压推移产生拥包、拥坎，用铁夯人工夯除。
5.5用三米直尺逐段丈量平整度，发觉异常立即处理。
5.6快速检测压实度，压实不足立即补压。压实度控制时留有余地，尽可能多压1～2遍，自检时压实度按提升一个百分点掌握。
6、检验
各项指标检验在二十四小时内完成，首先表面均匀无松散等现象（最好跟踪检验）。各项质量指标满足标准要求，它不仅影响对该层质量评定，同时也会对沥青表面层质量和经济效益产生较大影响。压实度、强度不合格返工
