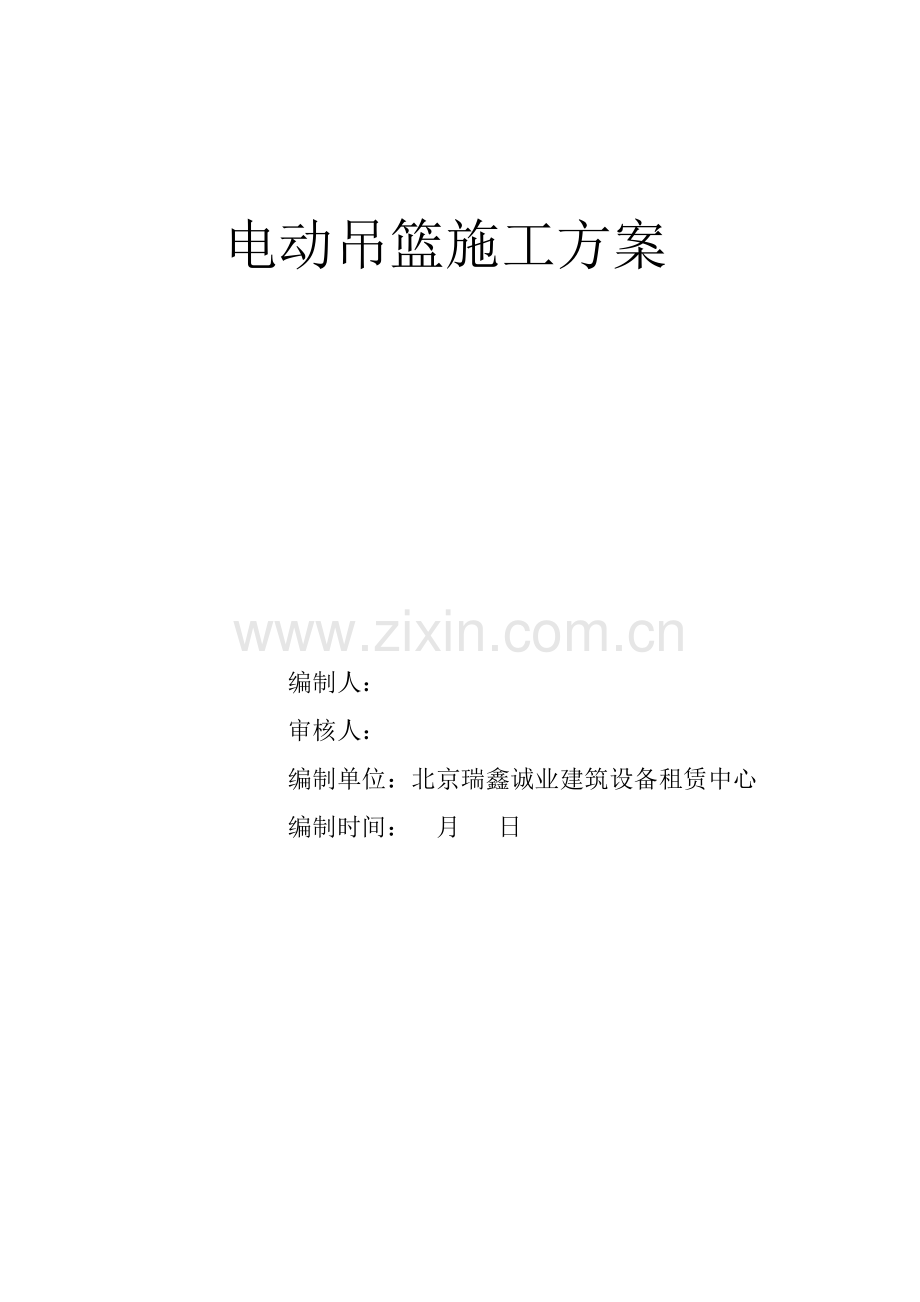

电动吊篮施工方案 编制人： 审核人： 编制单位：北京瑞鑫诚业建筑设备租赁中心 编制时间： 月 日 1 目 录 一、编制根据二、现场准备工作三、人员准备四、外墙施工用电动吊篮型号及阐明五、施工方案六、电动吊篮安装和拆除七、安全保证办法八、试运转九、安全操作规程及注意事项十、季节性施工办法十一、吊篮布置十二、验算、验收十三、吊篮悬臂机构前支架对阳台雨搭板负载计算十四、培训十五、维护、保养十六、施工过程中安全管理办法电动吊篮施工方案 一、编制根据：1、 工程图纸；2、北京市建筑工程施工安全操作规程；3、中华人民共和国高处作业吊篮原则GB19155-；4、机械设计手册（第四版）。二、现场准备工作：1、吊篮进场可依照场地大小，实际工程需求数量分批次进场。2、在建筑物屋顶预备380V电源。3、为了减少往楼顶搬运吊篮配件强度，提高安装速度，塔吊或者升降机等辅助运送设备，应予以配合。4、建筑物顶部具备基本平整条件（不需要预埋任何件）。已做防水保护层，需准备木板若干，以加强成品保护。5、建筑物顶部如有其他杂物，应清理干净，便于吊篮安装或移动。由于电动吊篮移动以便、灵活、使用效率高，没有其他特殊规定。6、吊篮公司派吊篮技术人员负责指引安装，施工队工人负责搬运、协助吊篮安装、拆卸。7、搬运：水平搬运涉及平台、绳坠锤、电器系统；垂直搬运钢丝绳时轻拿轻放，避免钢丝绳断丝、弯曲和变形。三、人员准备1、操作人员必要系好安全带。2、操作人员必要身体健康，18岁以上人员能适应高空作业，通过培训，掌握吊篮操作关于规定。3、操作人员必要熟知吊篮安装使用规程。4、禁止操作人员违章操作。5、人员每天必要清扫吊篮篮体杂物，减轻吊篮自重，以保证安全施工。四、外墙施工用电动吊篮型号及阐明在该项目外墙装修工程中，依照不同需要，分别设立不同长度电动吊篮，详细吊篮布置请参见背面附图，下面将吊篮型号及有关资料作必要简介：型号：ZLP63长度：1米、1.5米、2米、2.5米、3米6米（1至6.0米可任意组合长度）长度5米以上为40块配重（含5米）。载重为：ZLP63为630公斤。ZLP63型吊篮构成部件：提高机（ZLP6.3）2台；安全锁（LS20）2把；电控箱1套；屋顶吊架2付；工作平台1套；钢丝绳（直径8.3毫米）4根；极限开关（JLXK1-111）2个；电缆（32.5+21.5）1根；安全绳1根；五、施工方案方案一：依照本工程实际状况，筹划进场 台吊篮，吊篮布置在 层及 层楼面相应位置上，并将吊篮电源箱设立在 层及 层楼面。方案二： 吊篮安装请参见背面电动吊篮安装和拆除示意图：附（图一）详细使用吊篮数量可依照施工进度进行调节，并依照吊篮进场数量而加设电箱（要符合一机一闸规定）。详细布置状况，可参照图纸中标示布置。对于较高楼层，为防止吊篮上有坠物掉落，发生人员受伤或财产破坏，1层位置安全网不能拆除或破坏，吊篮不使用时应放在安全网上方，以便于施工人员安全上下吊篮，如在楼层其她位置上有交叉作业部位，也应相应增长安全网或其她设施加以保护。在安装移位作业区附近，应划出安全区，并设立护栏或警示标志。移位前，必要做好成品保护，移位人员必要戴好安全带、安全帽，详细细节参见背面安全操作规程及注意事项。六、电动吊篮安装和拆除1、吊篮运抵施工现场后，将支架、钢丝绳和配重用施工电梯或塔吊分别运到楼面。将篮体某些搬运至相应位置地面；2、悬挂机构安装、调试：安装地面选取水平面，遇有斜面时，应当修整铺平。将插杆插入三角形前支架内，依照女儿墙（或其他障碍物）高度调节插杆高度，用螺栓固定。将插杆插入后支架套管内，插杆高度与前支架高度等高，用螺栓固定，前、后支架完毕安装。将前梁、后梁分别装入前、后支架插杆内，用中梁连接，前、后座间距离在场地容许下，尽量调节至最大距离。将上支柱安装在前支架插杆上。安装加强钢丝绳，调节螺旋扣螺杆，使加强钢丝绳绷紧，使前梁略微上翘3-5厘米，产生预应力，提高前梁刚度。再将工作钢丝绳、安全钢丝绳分别固定在前梁悬挂机构架上，在安全钢丝绳恰当处安装上限位块。检查上述各部件安装与否对的，确认无误后，将悬挂机构安放在工作位置，前梁伸出端悬伸长度为1.5米。两套悬挂机构内侧之间距离应等于悬吊平台长度。配重均匀放置在后支架底座上，上紧防盗螺栓，将工作钢丝绳、安全钢丝绳从端部放下，此过程中注意钢丝绳缠绕现象。安装图示：悬挂机构安装图3、悬吊平台安装、调试：将底板垫高200m以上平放，各基本节对接处对齐，装上篮片放于工作面一侧，用螺栓联接，预紧后保证整个平台框架平直。将提高机安装在侧篮两端，安装时注意使安全锁支架朝向平台外侧。装成后均匀紧固所有联接螺栓。安装图示：悬吊平台安装图4、提高机、安全锁、电器箱安装：将提高机安装在悬吊平台安装架上，用手柄、锁销、螺栓固定。将安全锁安装在安装架安全锁安装板上，用螺栓紧固（安全锁滚轮朝平台内侧）。拧下安全锁上六角螺母，将提高机上限位行程开关安装在该处。将电器箱挂在工作平台后篮片中间空档处，将电动机插头、手握开关插头分别插入电器箱下部相应插座内（下限位行程开关安装在提高机安装架下部安装板上）。各航空插头分别插入电器箱下面相应插座内，所有航空插头在接插过程中必要对准槽口，保证插接到位，以防止虚接损坏。确认无误后连接电源。5、穿绳检查：将电器箱面板上转换开关拨至待穿钢丝绳提高机一侧，工作钢丝绳从安全绳限位轮与档环中穿过后插入提高机上端孔内，启动上行按钮，提高机即可自动卷绕完毕工作钢丝绳穿绳进位（穿绳过程中要密切注意有无异常现象，若有异常，应及时停止穿绳）。工作钢丝绳到位后，将自动打开安全锁，然后安全钢丝绳从安全锁上端孔插入。（另一侧提高机操作过程相似）注意：必要先将工作钢丝绳和安全钢丝绳理顺后才干分别插入提高机安全锁，以免钢丝绳产生扭曲。6、重锤安装：重锤是固定在钢丝绳下端用来拉紧和稳定钢丝绳，防止悬吊平台在提高机时将钢丝绳随同拉起而影响悬吊平台正常运营。安装时，将两个重锤上拉环用钢丝卡子捆绑在主付钢丝绳上离开地面15cm，且钢丝绳垂直绷紧。7、安全绳和绳卡安装：在吊篮安装完毕使用此前，必要从屋面垂下一根独立安全绳，安全绳在楼顶攀挂点必要牢固，切不可将安全绳攀挂在悬挂机构上面，顶部挂完后安全绳放置于吊篮中间，自锁器直接安装在安全绳上面，施工人员在施工中必要将安全带挂在安全绳上自锁器上。8、通电、检查：通电前检查：电源是380V三相接地电源，电源电缆接出处可靠固定。顶面悬挂机构安放平稳，固定可靠，连接螺栓无松动，平衡配重块安装可靠。钢丝绳连接处绳扣装夹对的，螺母拧紧可靠。悬垂钢丝绳应分开，无绞结、缠绕和折弯。提高机、安全锁及悬吊平台安装对的、连接可靠，连接螺栓无松动或虚紧，连接处构件无变形或开裂现象。电缆接插件对的无松动，保险锁扣可靠锁紧。电缆施工立面上无明显突出物或其他障碍物。通电后检查及规定：闭合电箱内开关，电气系统通电。将转换开关置于左位置，分别点动电箱门及操纵开关上升和下降按钮，左提高机电机正反运转。将转换开关置于右位置，分别点动电箱门及操纵开关上升和下降按钮，右提高机电机正反运转。将转换开关置于中间位置，分别点动电箱门及操纵开关上升和下降按钮，左、右提高机同步正反运转。将转换开关置于中间位置，启动左右提高机电机后，按下电箱内上紧停按纽（红色），电机停止转动。旋动紧停按钮使其复位后，可继续启动。将转换开关置于中间位置，启动左右提高机电机后，分别按下各行程开关触头，电机停止运转。放开触头后，可继续启动。然后上下运动吊篮3-5次，每次升高高度约为3米。最后再次检查各连接点安装状况。注意：吊篮安装过程中，必要注意工作中自检和互检，并重点检查与吊臂连接处每根钢丝绳有4个卡扣，要特别注意各连接点螺栓和弹垫及平垫与否齐全和牢固。在施工完毕后必要断开电源总开关。9.验收、交接：安装完毕后，组织关于人员进行验收检查，双方确认，签置验收确认单，由有关人员签字方可投入使用。10.移位：将钢丝绳从提高机和安全锁内抽出，并抽回屋面；再将支架、钢丝绳和配重用施工电梯或塔吊运到目楼面，并相应移动吊篮篮体；11.拆除：拆除前对吊篮进行全面检查，记录损坏状况。吊篮拆除环节：将平台停放在平整地面上，拆下绳坠锤；切断电源；将电缆从暂时配电箱和吊篮上拆下，并卷成圆盘；将钢丝绳卸下拉到上方，并卷成圆盘扎紧；最后卸屋面悬挂装置，并做好保护工作。七、安全保证办法1.安全锁安全锁行驶在安全钢丝绳上，是一种独立机械装置，防倾斜安全锁以工作钢丝绳为依托，当电机失灵或工作钢丝绳断裂导致工作平台下坠或工作平台倾斜至限定值时，安全锁能自动锁住钢丝绳，制止工作平台下附及倾斜，并能承受平台总负荷。当购买吊篮产品，工厂以随机安全锁进行第一次标定。经标定安全锁必要加贴我司特制标帖方可生效。2.安全绳：为了保证施工人员安全，在原出厂安全办法上，又增设安全尼龙大绳。该绳安装在楼面构造上与吊蓝构造相连。施工人员安全带可锁在大绳上。同步操作人员配备自由人为小型安全锁，一旦电动吊篮浮现故障小型安全锁及时锁住大绳，保证人身安全。八、试运转1.实验前准备工作在做载荷实验前，检查安全锁锁绳状况，详细操作环节：将电器箱面板上转换开关拨至中间位置，将悬吊平台上升1-2m后停住，再将转换开关拨至一侧，使悬吊平台产生倾斜，当悬吊平台倾斜到3-8时（相称于6.0m长悬吊平台两端高度相差40100cm），安全锁即可锁住安全钢丝绳，将悬吊平台低端升起至水平状态时，安全锁自动复位，安全钢丝绳在安全锁内处在自由状态。（左、右安全锁都必要按上述办法检查）上机操作人员必要按关于规定戴好安全帽，系好安全带，并将安全带索扣在安全绳上。2.空载运营实验悬吊平台上下运营3-5次，每次运程3-5m，全过程应升降平衡，提高机无异常声响，电机电磁制动器动作灵活可靠，各连接处无松动现象。按下“急停”按钮，悬吊平台应能停止运营。扳动上限位开关摆臂，悬吊平台应能停止上升。3.手动滑降检查悬吊平台上升3-5m后停止，取出提高机手柄内拔杆，并将其旋（插）入电机风罩内拔叉孔内向上抬，悬吊平台应能平稳滑降，滑降速度应不不不大于下降速度1.5倍。4.额定载重量运营实验悬吊平台内均布额定载重，吊篮在3-5m行程中升降，至少三次。在运营过程中无异常声响和停止时无滑降现象，平台倾斜时安全锁应能灵活可靠地锁住安全钢丝绳，各紧固连接处应牢固，无松动现象。九、安全操作规程及注意事项吊篮是高处载人作业设备，要特别注重其安全操作和使用。使用时，应严格执行国家和地方颁布高处作业、劳动安全、施工安全、安全用电及其她关于法规、原则。依照吊篮特点，还应严格遵守如下安全操作和使用规则。1.设备检查：每次使用前查看，涉及：外观检查：查看工作平台、提高机、提高机与工作平台连接处应无如下状况：异常磨损、腐蚀、错位、安装误差、表面裂缝、过载、不正常松动、断裂、脱焊。查悬挂机构，各紧固件与否连接牢固，配重块与工作钢丝绳子应符合安全技术规定。钢丝绳连接处牢固，无过度磨损、断裂等异常现象，达到报废钢丝绳必要更换。钢丝绳下端悬吊垂锤安装正常。电器箱、电缆、控制按钮、插头应完好，限位开关、手握开关等应灵活可靠。查电缆线有无损坏应包扎好，插头与否拧紧，保护零线与否连接可靠，实验篮内配电箱漏电保护开关与否敏捷可靠。提高机工作正常，无过度震动现象。提高机制动和安全锁锁绳无任何功能异常。配备（拥护自备）安全带应良好。以上六项检查内容必要在每日使用吊篮前逐项检查，如有不符不处应立即纠正。否则，不准使用吊篮。2.电动吊篮安全移动及拆卸：吊篮拆卸必要在吊篮现场人员监督下，对要拆除吊篮，要确认篮体下面没有工人工作或逗留，方可实行拆卸工作。工作平台必要落地放实后，启动提高机提出。调直安全锁钢丝绳，落下垂锤，然后徐徐将钢丝绳从安全锁内提出。拆卸电缆线，从地面抽置到屋面盘好捆紧。拆除挑梁，卸下支架，搬开配重铁，整洁码放，待运。吊篮内铺设跳板时，脚手板材质应符合规定，满铺，棒牢，不得有探头板。吊篮外侧要用密目式安全网封闭，多层作业要设立防护顶板隔离层，作业时吊篮要与建筑物连接牢固。按JGJ59-99建筑施工安全检查原则规定，非工作一侧篮片设立2道防护栏杆，高度分别为0.9m,1.2m；必要设立踢脚板，踢脚板高度100mm。采用定型生产吊篮不能满足此规定期，应按规定增设防护设施。3.操作规程：高处作业吊篮必要通过技术培训合格人员操作、维修、保养。这些人员必要无不适应高处作业疾病和生理缺陷。酒后过度疲劳、情绪异常都不得上岗。进入吊篮人员必要配备并锁扣安全带，戴好安全帽。操作人员上机前，必要认真学习和掌握对的操作办法。使用前必要按检查项目逐项检查，检查合格，方可投入使用，使用中严格执行安全操作规程：使用后认真做好维护保养工作。工作平台禁止超载，载荷在平台全长上应基本均匀。当施工高度较高及前梁伸出长度超过规定范畴时，平台载重量必要减少，风力较大时，还必要考虑风压影响。禁止吊篮平台，提高机、安全锁、钢丝绳等带病作业。在正常工作中，禁止触动滑降装置及用安全锁刹车，工作平台浮现倾斜应及时调节。操作人员在工作平台内使用电器设备时，低于500W电器设备可接在备用电源接线端子上，但高于500W电器设备禁止接在备用电源接线端子上，应用独立电源供电。在高压线周边作业时，吊篮应与高压线有足够安全距离，并应按我市电器规程实行，报关于部门批准，采用防范监护办法后，方可使用。工作平台悬挂在空中时，禁止拆卸提高机、安全锁、钢丝绳等。由于故障拟定要进行修理时，应由经培训合格专职人员在贯彻安全可靠办法后，方可进行维修。吊篮禁止在雷雨天气或五级以上大风环境下工作。若在工作中发生工作钢丝绳断裂等紧急状况，操作人员应沉着冷静，及时停机安全撤离工作平台。设备问题由专职维修人员解决。吊篮下方地面为行为禁止区域，需做好隔离办法和明显警告标志。其他关于办法工安全技术、现场操作安全办法、劳动保护及安全用电、消防等规定，请严格按国家和地方颁布关于规定执行。悬吊平台两侧倾斜超过15m时应及时调平，否则将严重影响安全锁使用，甚至损坏内部零件。悬吊平台栏杆四周禁止用布或其她不透风材料围住，以免增长风阻系数及安全隐患。每天在工作结束后应将工作平台降至地面，使安全锁摆臂处在松驰。工作钢丝绳、安全钢丝绳不得弯曲，不得沾有油污、杂物，不得有焊渣和烧蚀现象，禁止将工作钢丝绳、安全锁钢丝绳作为电焊低压通电回路。使用过程中，提高机、安全锁内禁止进入砂浆、胶水、废纸油漆等异物。每天使用结束后，关闭电源开关，锁好电器箱，将将工作平台下降到地面停放，放松工作钢丝绳子，使安全锁摆臂处在松驰状态。露天存储应做好防雨办法，避免雨水进入提高机、安全锁、电器箱等设备中。专职检修人员应定期对整机重要部件进行检修，并做好记录，发现故障应以书面方式呈报关于部门。吊篮内铺设跳板时，脚手板材质应符合规定，满铺、棒牢，不得有探头板。吊篮多层作业要设立防护顶板隔离层，作业时吊篮要与建筑物连接牢固。架体升降时，非操作人同不得在吊篮内停留。（21）作业前要向操作人员进行安全交底，每次升降后要经施工、技术、安全等人员检查验收合格，方可使用。（22）按JGJ59-99建筑施工安全检查原则规定，非工作一侧篮片设立2道防护栏杆，高度分别为0.9m，1.2m；必要设立踢脚板，踢脚板高度100mm。采用定型生产吊篮不能满足此规定期，应按规定增设防护设施。4.吊篮安全使用规程：吊篮操作人员必要身体健康，18岁以上人员。上岗前通过培训，掌握吊篮工作关于规定。有低血压、高血压、心脏病者不得从事高空作业。现场电源应保持接零并装设漏电保护开关。钢丝绳不得沾油，不得有扭伤、死弯、松散和磨擦断丝现象。安全锁如果浮现故障，禁止操作人员自行拆卸修理，应立即告知专职技术人员维修或更换。超高运营（3米篮500公斤，6米篮360公斤）。雪天气或风力超过5级，操作人员不准上篮操作。架体升降时，非操作人员不得在吊篮内停留。以上各项请严格遵循执行，保证安全！5.操作人员注意事项：操作人员每天必要系好安全带。操作人员必要身体健康，能适应高空作业，通过培训，掌握吊篮操作关于规定。操作人员禁止酒后操作吊篮。操作人员禁止穿拖鞋上篮操作。操作人员必要熟知吊篮安全使用规程。操作人员如严重违章，我方有权出示停用告知书。操作人员每天必要清扫吊篮篮体杂物，减轻吊篮自重，以保证施工安全。6.常用故障及排除办法工作平台静止时下滑因素：电动机电磁制动器失灵，制动器磨擦盘为易损件。排除办法：调节6磨擦盘与衔铁间距，合理隙为0.5-0.6mm。更换磨擦盘。工作平台一侧提高机与电动机不动作或电磁制动器发热冒烟。因素：制动衔铁不动作，导致制动片与电机盖磨擦。线圈、整流块短路损坏。排除办法：更换电磁制动器线圈或整流块。机有异常噪声因素：零部件受损。排除办法：调节更换。工作钢丝绳不能穿入提高机因素：绳端焊接问题。排除办法：打光焊接部位。丝绳端头重新制作。平台倾斜因素：电动机转速不同步，提高机拽绳差别，制动器敏捷度差别，离心限速器磨损。排除办法：工作平台载荷均匀，调节制动器间隙，更换离心限速器弹簧。工作钢丝绳异常磨损因素：压绳轮与绳槽对钢丝绳磨擦引起。排除办法：更换压绳机构零件，钢丝绳。安全锁锁不住钢丝绳因素：绳夹磨损，钢丝绳沾上油污等。安全锁动作迟缓。排除办法：更换安全锁扭簧，各运运部位注入适量润滑油更换安全锁绳夹、更换钢丝绳。工作平台不能升级因素：供电电源不正常，电机过热导致热继电器动作。排除办法：检查三相供电电源与否正常，电机自然冷却后热继电器复位即可工作。十、季度性施工办法1.在雨季，应将吊篮左右提高机用防水油布包裹住，并在电缆接口处用防水胶布密封住以便尽量防止雨水进入电机内。2.电缆所有接头都用防水胶布缠绕，电控箱各个承插接口在雨季施工中也必要用防水胶布黏结。3.吊篮内操作人员必要穿防滑和绝缘电工鞋。4.雷雨天及大风天绝对禁止施工，并在雷雨到来之前彻底检查吊篮接地状况。5.五级以上大风天气里，必要将吊篮下降到地面或施工面最低点。6.冬季施工应注意不可以将施工用水处处飞溅，以免结阔步而导致施工人员摔倒浮现事故。7.在冬季雾天施工时，应等大雾散去并在日照比较充分状况下，才可以使用电动吊篮，否则，容易浮现打滑并也许浮现设备事故。8.冬季施工人员必要穿防滑绝缘鞋，并将棉衣和棉裤穿好并系好袖口裤脚。十一、吊篮布置依照本工程特点，将吊篮分两部进行布置，在北立面东北角和西北角将吊篮直接布在26层屋顶；其她立面将吊篮布置在三十二层屋面上。吊篮布置详细状况请参见背面附图平面布置图：十二、验算、验收1.验收：屋顶吊架受力阐明：该吊架力学模型为超静定系统，因此我公司在申报科技成果并在成果鉴定会上，用实验手段将该系统进行了系统检测。钢丝绳受力检查：我公司吊篮系统采用是航空用钢丝绳，构造为431SW+NF，直径8.3mm，公称强度为2160MPa，破断拉力不不大于55KN。吊篮系统最大拉力校核ZLP63按照最长吊篮，自重G1=400kgf；吊篮工作时通过两端提高机两根钢丝绳将载荷传递给两个支架吊杆，即两个吊点受力，考虑到让两个人挤在一端也许偏载因素，则每个吊点受力：G=2G2+（G1+G2+G3）/2=275+（400+75+400）/2=587.5kg=5.78KN钢丝绳直径选取可由钢丝绳最大工作静拉力拟定，按照钢丝绳所在机构工作级别在机构工作级别关于安全系数选取钢丝绳直径。所选钢丝绳破断拉力应满足F0/Sn；其中n为钢丝绳最小安全系数，工作级别为8级时，安全系数为9；F0为钢丝绳破断拉力；S为钢丝绳最大工作静拉力。则n= F0/S=55/5.76=9.559因此，钢丝绳满足使用安全规定。支架吊杆力矩平衡：ZLP63吊架外伸数值在1.5米时，最大额定承载物料重量G3=400kgf,参见下图：作用力简图吊杆外伸1.5米时后支架重G4=76kgf；每个支架配重G5=500kgf；反倾翻力F2=G4+G5=576kgf；吊臂力矩M1=1.5G=1.56159.8=9040.5牛?米；反倾翻力矩M2=4.0F2=4.05769.8=22579.2牛?米；N= M2/M1=22579.2/9040.5=2.502(抗倾覆安全系数)吊架抗倾翻能力符合原则规定。注意：吊架外伸最大为1.7米，此时最大额定承载重量为480公斤，但当吊架外伸长度需要超过1.7米时，必要另出方案以示阐明。电缆及电箱选取：我公司ZLP系列电动吊篮电机参数如下：额定功率：1.5KW，额定电源：3.95A；根据“机电设备设计手册”推荐值，我司选用32.5+21.55芯电缆，该电缆额定电流值为10A。筹划使用用（65）台吊篮，需用功率约（195）KW，根据电工手册，（I=P/U=195000/380=513A）；选用100A空开及相应漏电开关不少于（11）套。实际需要数量应依照现场状况制定，此处仅供参照。2.验收：安装负责人进行自检，并填写检查单；指派检查人员对吊篮安全运营进行检查验收，其内容如下：平台及悬挂机构，安装与否符合规定；配重重量及块数与否符合规定；悬挂机构抗倾覆系数与否不大于2；挑梁外伸与否符合规定；电器系统有无安全保护装置，电缆有无破损；安全锁及提高机与否正常。3.使用前必要会同总承包单位安全监督员、机电管理工长，监理单位专业监理单位专业监理工程师联合检查，验收合格方可投入使用。4.需办理备案手续时，经上述各方检查合格后，还需到相应主管部门备案并出具备案证书后方可投入使用。十三、吊篮悬臂机构前支架对阳台雨搭板负载计算本工程合用吊篮约为7米，其他地方用吊篮较小参照负载减轻。7米吊篮重约1100KG 载重量为800KG 共计1900KG ,每台吊篮2个悬臂,每个悬臂承载重量950KG 计算1个（1） M=0 求：NB:-NA*(A+B)=NB*BNB=950*5.9/4.2=1334.52 kg(2)前支架 横梁1700mm 长，分为2点支点：1334.52/2=667.2kg(3) 悬臂前支架每点对阳台雨搭板m负载每平方668 kg.详见后图：1.雨搭板下支三层：2.三层上下垂直应在同一条轴线上3.丝杠间距应横向数为1米4.丝杠之间联接形式中断 （见草l图）十四、培训：当吊篮交付使用后，对操作人员必要进行现场培训。委派工程师或技术人员进行对操作人员培训，合格后颁发吊篮操作证方可上岗。设备正常使用后，派2-3名技术人员现场维修、指引、检查安全使用。十五、维护、保养为了可以维持吊篮性能，延长使用寿命，可靠保障操作人员安全，更好为承租方服务，但愿操作人员对寻常使用吊篮进行一定维护、保养：1.及时清除提高机表面及工作钢丝绳上污物，避免提高机进、出绳口进入杂物，损伤机内零件。注意检查有无异响或异味，作业后进行遮盖，避免雨水、杂物等侵入。安装、运送、使用中避免碰撞，以免导致机壳损伤。2.及时清除安全锁表面和安全钢丝绳上杂物，注意安全锁防护办法，避免杂物进入锁内，导致安全锁失灵和失效。作业中避免碰撞安全锁，作业后做好防护工作，防止雨、雪等杂物进入安全锁内。3.经常检查钢丝绳表面，及时清理附着污物，及时发现和排除浮现局部缺陷趋势。4.经常检查联接件和紧固件，发现松动要及时柠紧。浮现焊缝裂纹或构件变形，应及时和我方技术员联系进行检修。作业后要及时清理表面污物，注意保护表面漆层，浮现漆层脱落，应及时补漆，避免锈蚀。5.电器箱内要保持清洁无杂物，不得把工具或其他材料放入箱内。避免电器箱、限位开关和电缆受到外力冲击。经常检查电器接头有无松动，如有松动及时紧固。作业完毕，及时拉闸断电，锁好电器箱门，并妥善遮盖电器箱。6.如发现异常状况，电器元件损坏、遇到电气故障等技术性问题及时停止使用，告知我方技术人员进行检修。十六、施工过程中安全管理办法依照本工程特点采用防护办法由于本工程所采用石材和玻璃都是大板块，因而在施工过程中安全防护办法显得尤为重要，为保证施工过程中安全，咱们采用如下办法：1.在吊篮防护篮上安装两个钩环。2.龙骨安装完毕，进行石材板块或下班板块安装时，将吊篮升到安装作业面后，先用护栏上两个钩环挂到龙骨横梁上使吊篮拉与龙骨靠拢。这样可以防止在安装板块时万一板块脱落时，板块将落入吊篮中，不至于导致高空坠物。3.在板块安装到位后，先将挂在龙骨上钩环摘下后再运营吊篮。4.在施工作业面下方设立一道防护网；由于每天施工完后要将吊篮降到地面停放且要用吊篮运送某些材料，因而在首层架设防护靠墙一侧要留有距离墙面为1.2米空间，以便吊篮上下运营自如。5.在施工作业面下方拉出安全警戒线。施工中安全管理规定1.在进行使用吊篮进行施工之前，所有上吊篮进行操作施工人员必要先进行吊篮操作规程及安全培训。2.吊篮在每天起用之前必要通过吊篮专业维修保养人员检查，经检查合格后方可使用，未经检查吊篮禁止使用。对检查出问题吊篮要挂上故障标记牌，挂有故障标记牌吊篮在故障排除前禁止使用。3.吊篮专业维修保养人员每天要不定期对吊篮电器、机械设备、各种夹具、各个绳索进行状况进行检查，对存在问题进行整治和维护并作好记录。对各个安装固定点要不定期进行检查，发现问题及时进行解决，并作好记录。禁止吊篮带病作业。4.施工人员在进行入吊篮施工前要先检查自己安全帽、安全带与否佩戴好；自锁器与否完好，自锁功能与否正常。5.在吊篮起用时要先将吊篮上升2米，再落后地面，在此过程中要检查各种部件与否运营正常，自锁装置与否正常，自锁器与否安全可靠。6.在吊篮开始上升之前要先检查安全绳与否安全可靠，将安全带挂在安全绳上自锁器上，并检查与否挂牢之后方可起升吊篮。7.施工材料要在篮内摆放整洁，不容许随便堆放。8.吊篮内存储材料量要严格控制，禁止超载。9.在施工中要将工具放在工具袋内，不许随意乱放。10.禁止在吊篮内嬉闹打骂。
