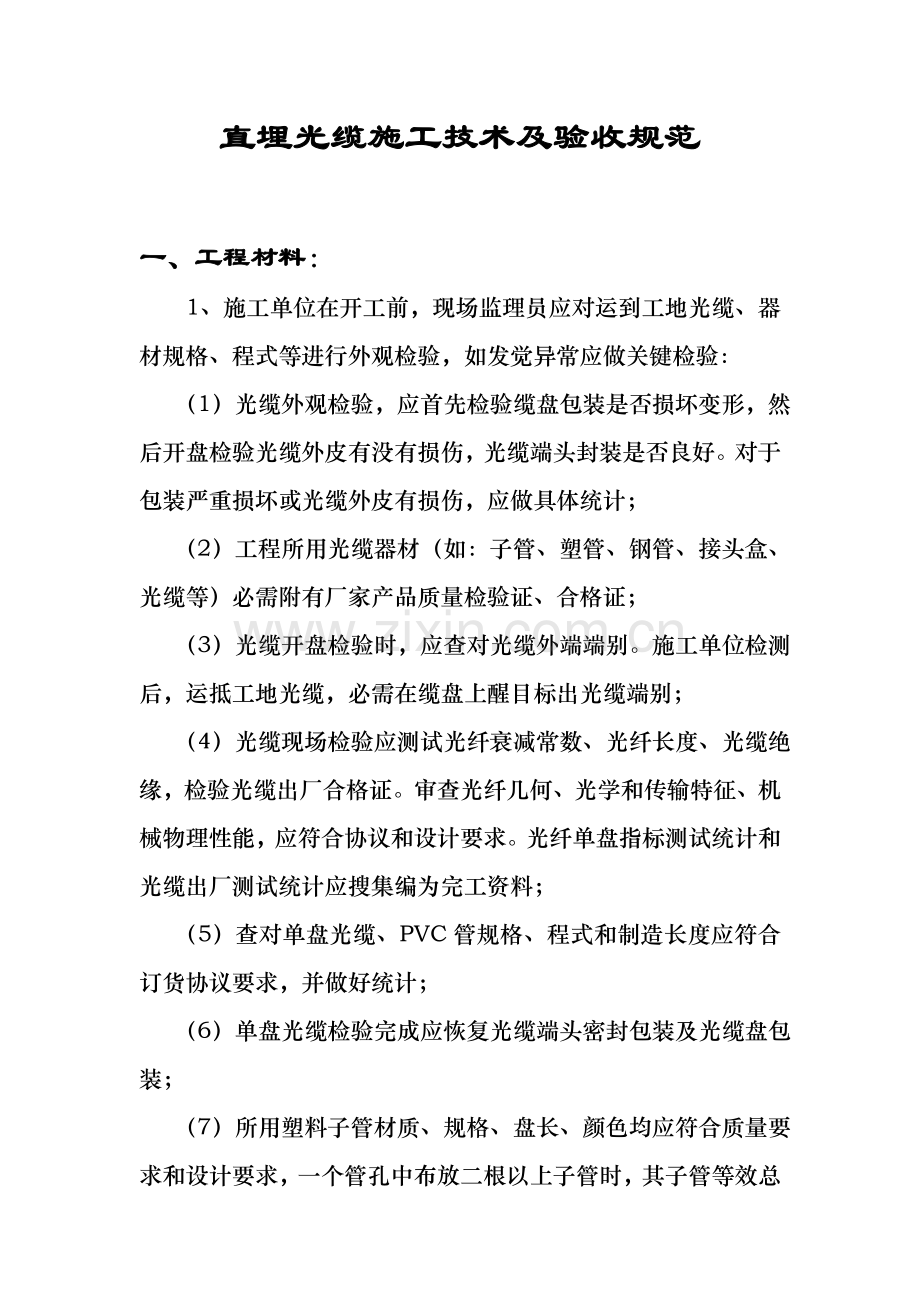

直埋光缆施工技术及验收规范

一、工程材料：
1、施工单位在开工前，现场监理员应对运到工地光缆、器材规格、程式等进行外观检验，如发觉异常应做关键检验：
（1）光缆外观检验，应首先检验缆盘包装是否损坏变形，然后开盘检验光缆外皮有没有损伤，光缆端头封装是否良好。对于包装严重损坏或光缆外皮有损伤，应做具体统计；
（2）工程所用光缆器材（如：子管、塑管、钢管、接头盒、光缆等）必需附有厂家产品质量检验证、合格证；
（3）光缆开盘检验时，应查对光缆外端端别。施工单位检测后，运抵工地光缆，必需在缆盘上醒目标出光缆端别；
（4）光缆现场检验应测试光纤衰减常数、光纤长度、光缆绝缘，检验光缆出厂合格证。审查光纤几何、光学和传输特征、机械物理性能，应符合协议和设计要求。光纤单盘指标测试统计和光缆出厂测试统计应搜集编为完工资料；
（5）查对单盘光缆、PVC管规格、程式和制造长度应符合订货协议要求，并做好统计；
（6）单盘光缆检验完成应恢复光缆端头密封包装及光缆盘包装；

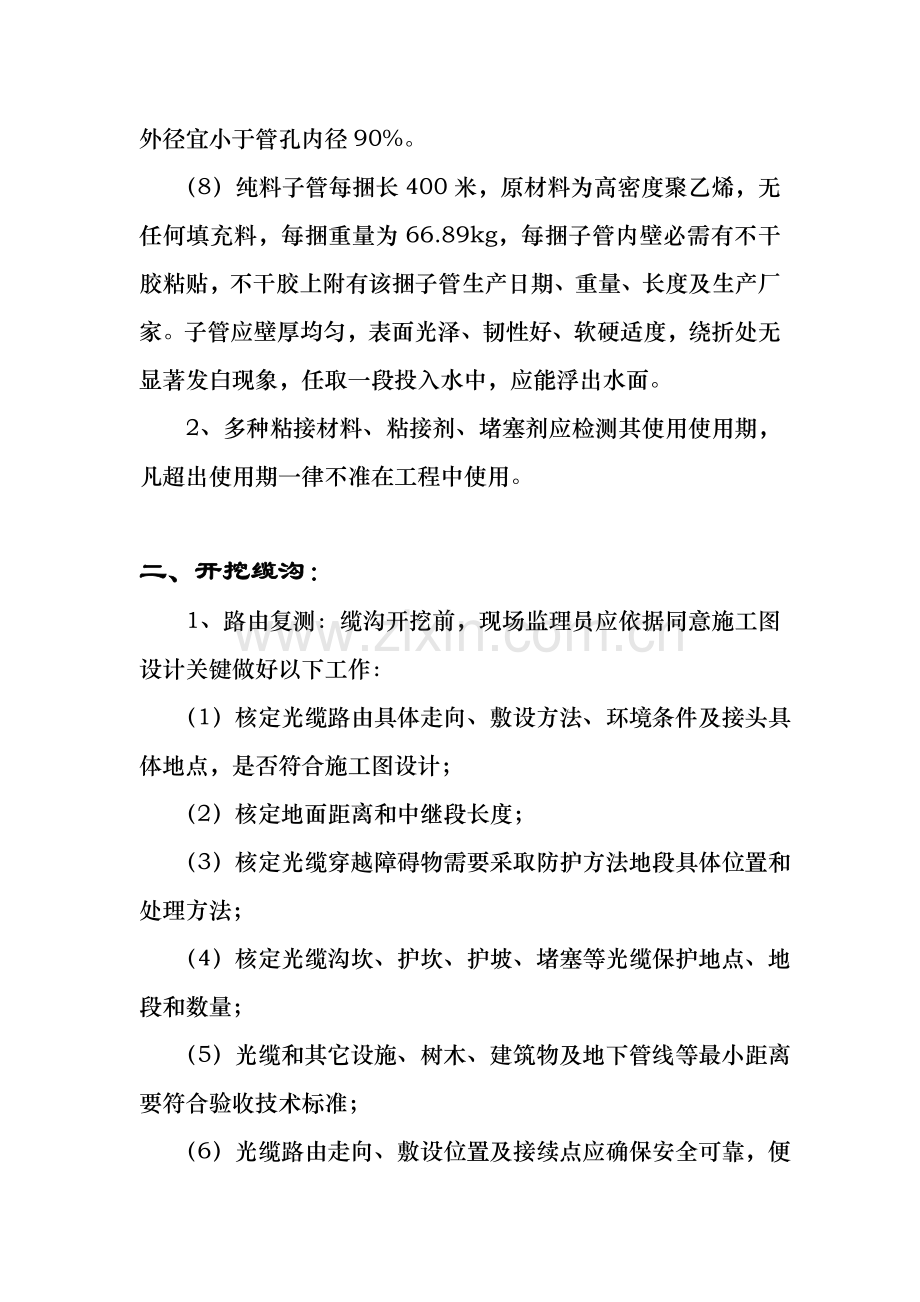

（7）所用塑料子管材质、规格、盘长、颜色均应符合质量要求和设计要求，一个管孔中布放二根以上子管时，其子管等效总外径宜小于管孔内径90%。
（8）纯料子管每捆长400米，原材料为高密度聚乙烯，无任何填充料，每捆重量为66.89kg，每捆子管内壁必需有不干胶粘贴，不干胶上附有该捆子管生产日期、重量、长度及生产厂家。子管应壁厚均匀，表面光泽、韧性好、软硬适度，绕折处无显著发白现象，任取一段投入水中，应能浮出水面。
2、多种粘接材料、粘接剂、堵塞剂应检测其使用使用期，凡超出使用期一律不准在工程中使用。

二、开挖缆沟：
1、路由复测：缆沟开挖前，现场监理员应依据同意施工图设计关键做好以下工作：
（1）核定光缆路由具体走向、敷设方法、环境条件及接头具体地点，是否符合施工图设计；
（2）核定地面距离和中继段长度；
（3）核定光缆穿越障碍物需要采取防护方法地段具体位置和处理方法；
（4）核定光缆沟坎、护坎、护坡、堵塞等光缆保护地点、地段和数量；
（5）光缆和其它设施、树木、建筑物及地下管线等最小距离要符合验收技术标准；
（6）光缆路由走向、敷设位置及接续点应确保安全可靠，便于施工、维护。因为客观情况影响确需变更设计时，路由变更小于1.0km，可由施工单位、随工验收单位和工程建设监理单位现场确定，作好统计，并以书面形式汇报建设单位备查。路由变更大于1.0km时，汇报建设单位，请设计单位处理；
2、开挖缆沟：
（1）开挖缆沟前，施工单位应依据同意施工图设计，沿路由撒放灰线，直线段灰线撒放应顺直，不应有蛇形弯或脱节现象；
（2）缆沟沟深符合以下标准：
A：一般土、硬土、经过市郊、村镇、沟、渠、水塘及穿越铁路（距路面基底）≥1.2米；
B：砂砾土、软石≥1.0米；
C：坚石、流砂、市区人行道、公路路肩≥0.8米；
D：公路边沟，石质（坚石、软石）≥边沟设计深度以下0.4米，其它土质≥边沟设计深度以下0.8米；
E、直埋光缆埋深标准详见下表
直埋光缆埋深标准表
敷设地段或土质
埋深
（m）
备 注
一般土（硬土）
≥1.2

半石质（砂砾土、风化石）
≥1.0

全石质
≥0.8
从沟底加垫10cm细土或砂土上面算起
流 沙
≥0.8

市郊、村镇
≥1.2

市内人行道
≥1.0

穿越铁路、公路
≥1.2
距道碴底或距路面
沟、渠、塘
≥1.2

农田排水沟（1m宽以内）
≥0.8

（3）缆沟沟底应平整无碎石，石质、半石质沟底应铺10厘米厚细土或沙土。（对于垫有砂土石质光缆沟、可将沟深视作光缆埋深）。
（4）缆沟沟底宽为30厘米。

三、敷设直埋光缆：
1、光缆配盘：
（1）光缆配盘施工单位应依据复测路由计算出光缆敷设总长度及光纤全程传输质量要求，选配单盘光缆；
（2）光缆应尽可能做到整盘敷设，以降低中间接头。水线、防蚁、加强型光缆优先配盘；
（3）靠设备侧第1、2段光缆长度应大于1.0公里；
（4）应尽可能将低衰耗光缆配置在80公里以上大长度中继段内；
（5）管道光缆接头应避开交通道口，管道光缆和直埋光缆相接，其接头必需设在人孔内，一个人孔内只能安装两个接头，直埋光缆能够进入管道，但管道光缆不能用于直埋；
（6）直埋光缆接头应尽可能安排在地势平坦和地质稳固地点，光缆接头应避开水塘、河流、河渠及道路等，沿路肩敷设，接头设置手孔；
（7）不一样规格程式光缆配盘要求以下：
A：阻然光缆：按设计配置（通常在机站内或局内使用）。
B：一般直埋光缆（I型）：用于野外通常地段（包含较小河、渠）及介于直埋中间桥上；
C：加强型光缆（H型）：用于坡度超出30度，距离较长山坡，采取S型敷设或其它保护方法有困难较长地段或沼泽、流沙等不稳定直埋地段及河床有冲刷、岸滩稳定性较差较小河地段敷设；
D：直埋防蚁光缆：用于长久白蚁活动猖獗、危害严重野外地段敷设；
E：加强型防蚁光缆：用于山地爬坡、防蚁地段敷设；
F：水底光缆：用于有冲刷河床、岸滩稳定性较差通常河流地段敷设；
以上特种光缆可替换一般光缆，高强度光缆可替换低强度光缆，直埋光缆可替换管道光缆。
（8）光缆端别确实定：正常情况下：（东向、北向）为A端，（南向、西向）为B端；
（9）光缆端盘结果应填入“中继段光缆配盘表”，同时应按配盘表在选择光缆盘上标明该盘光缆所在中继段别及光缆配盘编号。
2、敷设光缆通常要求：
（1）布放光缆时，光缆必需由绕盘上方放出，保持松驰孤型。光缆布放过程中应无扭转，严禁打小圈、浪涌、背扣等现象发生；
（2）布放光缆，必需严密组织并有专员指挥，有良好联络手段，严禁未经训练人员上岗和无联络工具情况下作业；
（3）光缆布放完成，光缆端头应做密封防潮处理，不得浸水。
（4）光缆弯曲半径应小少于光缆外径15倍，施工过程中不应小于20倍。
（5）机械牵引时，进度调整范围应在0-20米/分、调整方法应为无级调速，并含有自动停机性能，牵引时应依据牵引长度，地形条件牵引张力等原因选择集中牵引，中间辅助牵引、分散牵引等方法。
3、直埋光缆敷设：
（1）同沟敷设光缆排列次序，应符合设计要求，布放顺直，严禁交叉重合；
（2）直埋光缆采取人工抬放，人工抬放时光缆不应出现小于要求曲率半径弯曲（光缆弯曲半径应大于光缆外径20倍），不许可光缆拖地敷放和牵拉过紧；
（3）直埋光缆布放时必需清沟，沟内有水时应排净，光缆必需放于沟底，不得腾空和拱起；
（4）直埋光缆敷设在坡度大于30度，坡长大于30米斜坡上时，宜采取“S”形敷设或按设计要求方法处理；
（5）直埋光缆在布放过程中或布放后，应立即检验光缆排列次序，如有交叉重合要立即理顺，当光缆穿越多种预埋保护管时，尤应注意排列次序，要随时检验光缆外皮，如有破损，应立即通知施工方给予复修，敷设后应检验每盘光缆护层对地绝缘电阻应符合要求，不然应进行更换；
（6）直埋光缆接头处，在接头坑内，每侧预留长度为12米。
4、直埋光缆基站引入：
（1）在基站引上处做手井一个；
（2）将预留圈绕成直径40cm小圈固定在井壁上；
（3）引上光缆用3米长φ50mm钢管进行保护。

四、直埋光缆回填土：
1、直埋光缆必需经检验确定符合质量验收标准后，方可全沟回填。
2、全沟回填分两步进行，单盘光缆敷放完成后，检验光缆排列次序无交叉、重合，光缆外皮无破损，能够首先回填30厘米厚碎石或细土，对于坚石、软石沟段，应外运碎石或细土回填，严禁将石块、砖头、硬土推入沟内，回土后应人工踏平。
3、待72小时后，测试直埋光缆护层对地绝缘电阻合格，此时，有排流线段落，能够布放排流线。下一步方可进行全沟回填，回填土应分层扎实并高出地面形成龟背形式，回填土应高出地面10—20cm。
4、边沟回填土：
直埋光缆沿公路排水沟敷设，遇石质沟时，光缆埋深≥0.4米，回填土后用水泥砂浆封沟，封层厚度为15厘米，边沟回填土应注意以下问题：
（1）直埋光缆埋深为0.4米时要求光缆在沟底有25厘米回填土，余15厘米为水泥砂浆封层厚度；
（2）水泥砂浆封顶后，其顶部变为公路排水沟沟底，沟底至路基高度，即公路排水沟沟深，应符合路方或街道主管部门要求，一定要避免光缆封沟后，封顶和公路路基持平；
（3）排水沟内开挖缆沟，回填土并封沟后，多出土石一律要清除运走，不能堆放在水沟内。

五、直埋光缆保护：
1、光缆穿越关键公路和铁路，采取顶管方法，具体保护方法按设计施工（通常宜采取钢管），在和高压电力线、电气化铁路平行地段，当进行光缆施工时，应将光缆内金属构件作临时接地以确保人身安全；
2、光缆穿越路基还未坚实新修公路和许可开挖路面通常公路，必需采取钢管保护，保护钢管伸出穿越物两侧应大于1.0m。直埋光缆和引雷目标不足5M时，应采取PVC管保护，长度通常每处20M，管口应进行封堵；
3、光缆穿越机耕路及未定型土路时，采取横铺或竖铺红砖保护；
4、光缆穿越市郊、乡镇及经济开发区动土性较大地段，段落较短时，采取横铺红砖保护。段落较长时，采取PVC硬塑管保护，在直线段每隔200M左右及拐弯处，塑料管要间断2M，间断处加套大一号塑管连接，塑料管接头处用胶带缠绕密封；
5、光缆沿公路排水沟或公路路肩敷设时，采取半硬塑管保护，在直线段200M左右及拐弯处塑料管间断2M，间断处加套大一号塑料管连接，塑料管接头处用胶带缠扎要密封。光缆沿排水沟内敷设，遇石质沟埋深≥0.4M，土质沟埋深≥0.8M，回填土后用水泥砂浆封沟；
6、光缆在不含有建设管道条件市区集镇、街道和部分未定型公路路肩敷设时，关键采取建筑简易管道方法。光缆和公路交越及易受重压地段，可采取砼加筋包封；
7、光缆和原有地下电（光）缆或其它线路交越时，视其管线埋深，决定光缆在其下面或上面穿越。采取穿套PVC半硬塑管保护，原有电（光）缆空出部分采取竖铺红砖保护。光缆和地下油管、气管、水管交越，采取镀锌对缝钢管保护；
8、光缆在石质、半石质地段敷设，沟底应平整，并在沟底和光缆上方各铺10CM砂或碎土；
9、光缆在坡度大于30度，坡长较长山坡地段敷设时，应做“S”形敷设，“S”形敷设有困难时，采取加强型直埋光缆；
10、在斜坡上光缆有受水冲刷可能时，光缆沟应做堵塞保护。石砌堵塞上部应和地面平齐（上厚≥0.5米），下部应砌到沟底（下厚≥0.7米），两侧比缆沟各加宽0.2-0.4米。堵塞和堵塞间隔通常为20米左右一处，在坡度大于30度地段可视冲刷情况减至5-10米一处。砌石用50号水泥砂浆，沟缝用1：1水泥砂浆，穿越堵塞下光缆采取长3.0米φ28/34纵剖一条缝半硬塑管包覆保护；
11、光穿越冲刷较严重山涧、水溪时，应砌漫水坡保护，石砌漫水坡上部基础保持和河床持平（上厚≥1.0米），下部应砌在光缆埋深以下0.3米处（下厚≥1.5米），宽度应大于河床冲刷宽度。漫水坡砌在埋设光缆下游1-5米处，河道落差大时间距可小些，反之间距应大些。砌石用50号水泥砂浆，沟缝用1：1水泥砂浆；
12、光缆穿越梯田等陡坎，高差在0.8M以上，光缆沟采取石砌护坎保护，石砌护坎上部应稍露出地面（厚度≥0.5米），下部应砌到沟底（厚度≥1.0米），两侧比缆沟各加宽0.2-0.4米。砌石用50号水泥砂浆，沟缝用1：1水泥砂浆。穿越护坎下光缆采取长3.0米φ28/34纵剖一条缝半硬塑管包覆保护；高差在0.8M以下，做垒石沟坎，不做保护小坎应原土分层扎实；
13、光缆穿越或沿靠山洞、山溪等易受冲刷地段敷设，视其情况，设置漫水坡或挡土墙保护；
14、光缆穿越石质河床、山洞或狭窄深沟时，埋设镀锌对缝钢管保护，钢管两端伸出河床或山涧边缘长度应≥3.0米。视其穿越宽度，采取打角钢下柱、水泥封沟等固定方法。直埋和钢管穿放接口落差太大时，两岸护坎外侧增设手孔；
15、光缆穿越河床为土质或砂质较小河流时，预埋PVC半硬塑管，并铺设水泥砂浆袋或采取砼封沟保护；
16、光缆穿越有疏浚、拓宽计划和挖泥取土河流、沟渠及水塘时，采取截流挖沟方法施工时，在光缆上方铺设水泥盖板保护，采取水泵冲槽方法施工时，在光缆上方铺水泥砂浆袋保护；
17、光缆穿越矿区，沼泽及土质不稳定较长地段时，采取加强型直埋光缆；
18、直埋光缆埋深不足0.5M时，可采取镀锌钢管保护；
19、敷设在公路路肩上光缆跨越公路山间小桥或涵洞时，可采取钢管保护；
20、采取顶管、埋设钢管或塑管保护地段，待光缆穿放完成后，其钢管、塑管及子管应采取油麻沥青封堵；子管和光缆采取PVC胶带缠扎密封。备用子管安装塑料塞子；
21、光缆采取PVC半硬塑管保护，塑料管可采取承接法，光缆直接穿放，端口采取PVC胶带密封。

六、直埋光缆防护：
光缆防雷方法必需符合设计要求：
1、防雷排流线敷设地段，长度、条数应符合设计要求；
2、直埋光缆段在雷爆日大于20地域，按土壤电阻率确定敷设防雷线地段。布放防雷线标准为：土地电阻率ρ为100—500Ωm时布放一条，大于500Ωm时布放2条。排流线材质采取Φ3.0mm铜线，接头采取自缠法，每端不少于6圈并加焊，接头涂沥青，排流线和保护钢管应焊接牢靠；
3、排流线必需置于光缆上方30.0cm处，严禁出现颠倒现象；
4、光缆线路和孤立大树、电杆拉线等高耸建筑物间距小于5M时，光缆套穿20M半硬塑料管保护，光缆和塑料端口用油麻沥青封堵严密；
5、当回填土后，因故又挖出光缆重新敷设时，必需检验排流线是否在光缆上方30CM。
光缆防蚁方法应符合设计要求：
① 白蚁危害严重较长地段，布放防蚁光缆；
② 白蚁危害通常地段，施工中发觉蚁穴时须喷洒防蚁药品，首先在沟底喷洒一次，回填10-15CM细土后喷洒第二次，喷洒必需确保沿线人畜安全。
七、标石埋设：
1、光缆接头处埋设监测标石，监测标石顶部70MM，涂刷红色油漆，同沟两条以上光缆时涂刷不一样颜色油漆区分；
2、光缆拐弯点，排流线起止点、同沟敷设光缆起止点、光缆特殊预留点、和其它缆线交越点、穿越障碍物地点和直线段每隔250米均应设置一般标石（设计有要求时长度按设计进行）。
3、一般标石制作和使用，1.6M高用于稻田，埋深0.6M；1.2M高用于山地，埋深0.6M；0.5M高用于公路路肩和公路边沟，埋深0.4M，标石周围土应扎实；
4、一般标石应埋在光缆正上方，标石有字一面面向A端，接头标石应埋在光缆正上方，标石有字一面应面向光缆接头。转弯处标石应埋在光缆线路转弯交点上，标石朝向光缆弯角较小一面，当光缆沿公路敷设间距小于100米时，标石可朝向公路；
5、标石编号为白底红（或黑）漆正楷字，字体端正，表面整齐，编号应依据传输方向，自A端至B端方向编排，通常以一个中继段为独立编号单位；
6、标石编号规范以下图：

07

08（J）

<
23
24
25
（1）一般接头标石 （2）监测点标石 （3）转角标石

——

X
26
27
28
（4）特殊预留标石 （5）直线标石 （6）障碍标石
07+1

29+1
27+1
（7）新增设接头标石 （8）新增直线标石
注：① 编号中分子表示标石不一样类别或同类标石序号如（1）、（2）；分母表示一个中继段内标石总编号；
② 图（7）、（8）中分子+1和分母+1表示增加接头或直线光缆标石。

八、光缆接续：
1、通常要求：
（1）光缆接续前应首先查对光缆程式、端别，检验纤芯质量；
（2）光纤接续环境必需整齐，应在工程车或有遮盖物环境
中操作，严禁露天作业；
（3）接续时应用专用清洁剂除去填充油膏，严禁用汽油清洁，开剥光缆外护层，不得损伤光纤；
（4）在一个中继段内同一根光纤接头衰减双向平均值应≯0.08dB/个。
2、光缆接续：
（1）光纤接续采取熔接法；
（2）各盘光缆间金属护套、铠装等金属构件在接头处电气断开，光缆加强芯在接头盒连接可靠，电气绝缘良好。直埋光缆、水底光缆两端金属护套，加强芯分别引出和监测装置尾缆芯线连接，监测电极应牢靠地粘接在接头盒底部；
（3）进局光缆金属构件接保护地，通常在光纤分配架上接单引保护接地；
（4）光缆在接头处重迭12米，每侧各2米为接头盒内光纤盘留和接头损耗，余10米为预留，接头盒内余留光纤每侧不应少于0.8米；
（5）余长光纤收容盘放，盘绕方向应一至，曲率半径符合厂家要求，接头部分应平直不受力；
（6）直埋光缆采取一端（或两端）进线方法引入接头盒，其中一端同时引入监测缆；
（7）靠近交流电气铁道进行光缆接续作业时，应将光缆金属构件临时接地，以保障人身安全。
（8）接头盒内应放入袋装防潮剂和光纤接续责任卡。
（9）接续封装完成，应测试检验接头损耗并做统计。检验引出地线质量。
3、光缆接头盒安装：
（1）光缆接头盒安装方法应符合设计要求，直埋光缆接头盒安装方法见附图-1；监测线连接方法见附图-2；
（2）接头坑通常应在光缆前进方向右侧，若受地形条件限制，可在左侧，直埋光缆接头盒埋深和光缆埋深一致，接头盒平放在接头坑底部和光缆走向平行；
（3）接头坑回填土前应检验接头盒气闭性，接头坑回填土或砂土，铺放4块水泥盖板保护，然后回填扎实，回填土应高出地面10－20厘米。

九、光缆中继段测试：
1、光纤特征测试内容包含：
（1）光纤线路衰减：光纤衰减测量应取双向测量平均值，光纤工作波长1310NM，光纤衰减应≤0.36db/KM；1550NM波长，光纤衰减应≤0.22db/KM；
（2）光纤后向散射信号曲线。（全程信号曲线应打印统计或拍照）。
2、电气性能测试：
（1）直埋光缆在随工检验中，应测试光缆护层对地绝缘电阻；
（2）测试方法为：单盘光缆敷设回土30厘米不少于72小时，测试每公里护层对地绝缘电阻标准：（用500DC）10%不低于2兆欧，90%≥10兆欧。
（3）光缆接续回土后，不少于二十四小时，测试光缆接头盒对地绝缘电阻数值不低于出厂标准值1/2；
（4）测试后应由施工人员和随工监理人员双方签字。
直埋式光缆线路工程完工验收项目表
序号
项 目
内　容　及　规　定
１
安装工艺基站
１、埋式光缆应全部沿线检验其路由及标石位置、规格、距离、埋深、面向；
２、水底光缆应全部检验其路由，标志牌规格位置、距离、埋深、面向和加固保护方法。
３、基站内光缆应全部检验光缆和进线室、传输室路由、预留长度、盘放安置、保护方法及成端质量。
２
光缆关键传输特征
　１、中继段光纤线路衰减，完工时应每根光纤全部进行测试；验收时抽测应不少于光纤芯数２５％；
２、中继段光纤后向散射信号曲线，完工时应每根光纤全部进行检验；验收时抽查应不少于光纤芯数２５％；
３、接头损耗核实，应依据测验结果结合光纤衰减检验。
３
护层对地绝缘
直埋光缆完工及验收时应测试并作统计。
