综合标准施工缝及后浇带综合标准施工专业方案.doc

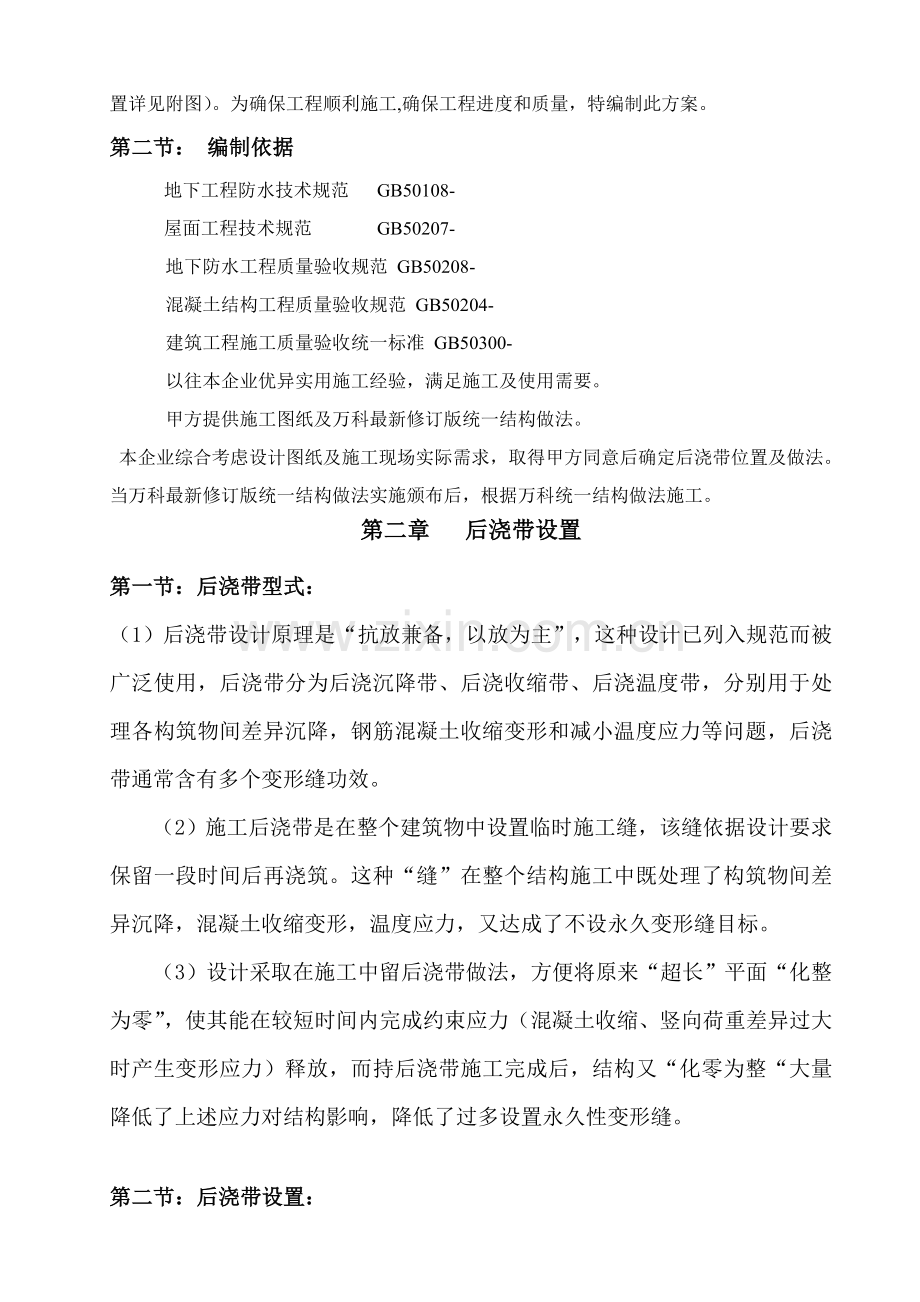

目 录一、工程概况及编制依据2二、后浇带设置2三、后浇带和施工缝留设要求3四、后浇带保护方法5五、浇筑前准备工作5六、施工工艺步骤及施工方法6七、后浇带施工应注意问题7八、质量确保方法9九、安全生产和文明施工注意事项9十、附图10第一章 工程概况及编制依据第一节：工程概况 金色半山花园项目在深圳市龙岗区坂田街道杨美村，由深圳万科华昱花园房地产开发投资兴建，深圳市清华苑建筑设计设计，深圳市邦迪工程顾问监理，由中天建设集团第七建设施工建设。该项目由四栋层高层组成，其中1#、2#楼20层，3#、4#楼22层 ，框架剪力墙结构，建筑面积约 60000 m2，其中一层地下室人防7000 m2。依据现场实际施工情况及施工蓝图要求，在每栋塔楼和塔楼之间和塔楼和裙楼之间设置后浇带，（具体位置详见附图）。为确保工程顺利施工,确保工程进度和质量，特编制此方案。第二节： 编制依据 地下工程防水技术规范 GB50108- 屋面工程技术规范 GB50207- 地下防水工程质量验收规范 GB50208- 混凝土结构工程质量验收规范 GB50204- 建筑工程施工质量验收统一标准 GB50300- 以往本企业优异实用施工经验，满足施工及使用需要。 甲方提供施工图纸及万科最新修订版统一结构做法。 本企业综合考虑设计图纸及施工现场实际需求，取得甲方同意后确定后浇带位置及做法。当万科最新修订版统一结构做法实施颁布后，根据万科统一结构做法施工。第二章 后浇带设置第一节：后浇带型式：（1）后浇带设计原理是“抗放兼备，以放为主”，这种设计已列入规范而被广泛使用，后浇带分为后浇沉降带、后浇收缩带、后浇温度带，分别用于处理各构筑物间差异沉降，钢筋混凝土收缩变形和减小温度应力等问题，后浇带通常含有多个变形缝功效。（2）施工后浇带是在整个建筑物中设置临时施工缝，该缝依据设计要求保留一段时间后再浇筑。这种“缝”在整个结构施工中既处理了构筑物间差异沉降，混凝土收缩变形，温度应力，又达成了不设永久变形缝目标。（3）设计采取在施工中留后浇带做法，方便将原来“超长”平面 “化整为零”，使其能在较短时间内完成约束应力（混凝土收缩、竖向荷重差异过大时产生变形应力）释放，而持后浇带施工完成后，结构又“化零为整“大量降低了上述应力对结构影响，降低了过多设置永久性变形缝。第二节：后浇带设置：依据施工图纸及现场实际施工需要，本企业准备在主楼和裙楼之间设置一条通长施工缝后浇带，在主楼和主楼之间留设后浇带，4#，5#楼之间留后浇带，具体位置详见附图。第三节 施工关键和难点分析本工程地下室底板、负一层梁板及顶板、壁板均设有后浇带。因为底板、墙板和顶扳均为双层双向钢筋，后浇带位置钢筋密集，且须设止水钢板，所以对后浇带处理比较复杂。而且地下室人防面积较大，结构复杂，对结构沉降和防水要求很高。因以后浇带留设和施工处理是本工程控制关键。第三章 后浇带和施工缝留设要求（一）、后浇带、施工缝留设1、后浇带留置和模板支设方法（1）地下室底板后浇带留设：本工程地下室底板后浇带按结构平面位置尺寸留设，结构详附图：留设方法以下：地下室底板底筋绑扎好后，按设计图位置出150mm拉通长线，支架沿止水钢板中心线（即后浇带边线）和底筋焊接加固，支架完成后，下部用快易收口网沿支架敷设并扎牢，止水钢板沿支架中心部署，和钢筋支架焊成整体，施工中注意控制钢板中心（每边150mm）必需在一条线上且必需水平。板面筋绑扎完成后，紧贴止水钢板上部用收口网扎紧。（3）后浇带部位模板支承体系应以其两侧轴线为界，自成一独立体系，同时又要确保和整体支承系统共同受力，即当相邻结构施工时，后浇带部位支承架参与整体支承系统共同受力，但当相邻结构模板及支承架拆除后，后浇带部位支承架及模板独立工作性能不变，后浇带两侧混凝土结构和模板间应不产生间隙，后浇带混凝土浇筑后接缝平顺。（4）后浇带部位模板支承体系必需在后浇带部位砼达成设计要求100%后，方可拆除，板部位后浇带模板支撑时，两侧考虑采取1.8cm2.0 cm厚开槽木模板，其安装方法按常规操作。（5）地下室外墙垂直、水平后浇带（施工缝），本工程使用3300钢板止水带，后浇带详见附图：（6）梁竖直后浇带（施工缝）本工程梁头施工缝采取800 目标钢丝网片叠合二层，用细钢丝绑扎牢靠，紧贴钢丝网外侧用水平短钢筋绑扎在梁钢筋上，作为背楞。在浇筑梁混凝土时把制作隐含施工缝钢丝网片、短钢筋等材料不再拆除取出。（7）板面后浇带：1)板后浇带底模和支撑系统和两侧现浇板模板分离。后浇带混凝土浇筑前，后浇带位置顶板模板和支撑系统不得拆除。 2)混凝土浇筑28天后，下方模板和支撑方可拆除。为了避免工人误拆后浇带支撑架，架子和模板用黄黑相间颜色标识。（8）柱、墙水平施工缝柱水平施工缝留置在梁底标高以上10 15mm 处，施工中严格控制浇筑标高，过低则不利于支梁底模，过高应在柱拆模后凿除多出混凝土，浪费人工；墙水平施工缝留置在板底标高以上10mm 处。过低则不利于支板底模。第四章 后浇带保护方法（1）预防垃圾等杂物落入后浇带内方法：施工缝处理并清理洁净后，应在后浇带两侧板面上砌筑二皮砖墙，外侧用砖砌体做成防水坎，然后在后浇带上面辅封盖木模板，避免以后施工过程中污染钢筋及建筑垃圾掉入后浇带内、混凝土墙后浇带保护方法：、回填土前后浇带保护方法：因为该工程工期紧，建筑物周围施工回旋余地狭小，必需回填土方、平整场地及硬底化后方可进行后期施工，所以要对墙体后浇带采取临时保护方法。在后浇带外侧砖砌24墙，离开墙体约20公分，粉刷完成后做防水保护层，形成一个对混凝土墙后浇带保护设施，并做好临边安全防护方法及排水方法。 、墙体后浇带内侧保护：墙体后浇带采取胶合板加以全封闭，以预防杂物落入。、顶板（楼面）后浇带保护方法：后浇带封闭前，后浇带位置顶板模板不得拆除。部分需拆除，需在28天后，并立即用钢管回顶。第五章 浇筑前施工准备1、材料准备浇筑后浇带砼前应提前和商品砼厂家联络，尤其注意配合比和砼强度等级和微膨胀剂掺入。2、 机具准备后浇带在基础和墙体及梁部位上采取振捣棒振捣。3、技术准备在施工前应该注意砼配合比情况，做好操作人员交底工作，单独做好钢筋隐检工作，注意留置试块。后浇带和施工缝在浇灌前，应将钢筋除锈，调直理顺，将接缝处砼凿毛，清除松石子和杂物，清洗洁净，保持湿润，并刷1：1纯水泥浆一道。4、作业条件满足设计施工图要求时间，并在沉降观察得到设计部门认可后、监理验收合格后方可进行浇筑。第六章 施工工艺步骤及施工方法1、施工工艺步骤：拆除、清理后浇带杂物 钢筋除锈 、整形、绑扎或补焊 模板支设 监理验收 浇筑砼2、施工方法1）拆除、清理后浇带杂物：在原楼层施工时，为了追求后浇带留置位置正确和观感，在后浇带二侧为钢丝网和木方，现在施工时要将木方全部拆除，将多出钢丝网剔除，梁板后浇带内流浆和多出砼需凿除洁净并凿直，将原有砼垃圾全部清理洁净方可进入下道工序。2）钢筋除锈和调直：钢筋除锈包含将全部钢筋全部除锈，基础内钢筋用长把钢丝刷进行除锈；除锈后用水将后浇带内钢筋锈冲洗洁净；除锈后要将钢筋弯曲进行调直，梁板内受力钢筋需按设计要求进行搭接和补焊，需增补钢筋要进行增补；经监理单位验收合格后，基础除锈冲洗后要立即进行浇筑，楼层后浇带在砼浇筑前进行冲洗，预防钢筋二次锈蚀。3）模板支设：地下室底板后浇带清理完成后可直接浇筑砼，不需装模，梁板及外墙等部位后浇带需先装模板才能浇捣。模板支设同原设计梁（墙）板尺寸，下部支撑必需顶紧，地下室外墙加固用对拉止水螺杆。楼层后浇带模板从下到上分层进行，中间不能间断。4）后浇带混凝土浇筑：a、混凝土浇筑前要将后浇带内杂物清理洁净，用水冲洗后刷纯水泥浆一道。b、混凝土比设计高一个强度等级微膨胀细石混凝土浇筑，振捣密实。c、后浇带和施工缝在浇筑砼时，振棒落振点先振两侧，后振中间，多点轻振，捣实。后浇带捣实后即抹平，清除余浆。d、为确保后浇带混凝土在要求龄期内达成设计要求强度，控制混凝土早期产生收缩裂缝，必需做好养护工作，并在混凝土浇筑完成后12h进行，养护时间应大于14d，水平梁板采取覆盖麻袋浇水养护，以确保砼体处于湿润状态。e、在浇筑砼时，专员专职巡检缝底支模，是否有松动，暴裂、变形等现象。如有即停止浇筑，对支模进行抢修后再浇筑。第七章 后浇带施工应注意问题后浇带要严格按施工规范和设计要求进行施工，施工中应高度重视下列问题：（1）、后浇带钢筋贯通不停，接缝形式必需严格按图施工，施工时应用收口网。不能留成自然斜坡槎，使施工缝处混凝土浇捣困难，造成混凝土不密实，达不到设计强度等级，地下室底板还易产生渗水现象。（2）、后浇带先浇混凝土完成后应进行防护，局部应覆盖，四面用临时栏杆围护，预防施工过程中污染钢筋，确保钢筋不被踩踏。果断避免后浇带不设围护，踩弯钢筋、钢筋杂乱、建筑垃圾较多，不易清理现象。（3）、后浇带浇筑混凝土前必需将整个截面根据施工缝要求进行处理，清除杂物、水泥薄膜、表面松动砂石和软弱混凝土层，并将两侧混凝土凿毛，用水冲洗洁净，充足保持两侧混凝土湿润，通常不少于二十四小时。在表面涂刷水泥净浆或混凝土界面处理剂后，立即浇筑混凝土。若两侧混凝土不凿毛就浇注，轻易使新老混凝土粘结强度难以确保，处理不好就会在后浇带两侧造成两条贯空裂缝，极易渗水。（4）、后浇带混凝土浇筑时，混凝土等级比原先混凝土提升一个等级，并在混凝土中掺加防裂抗渗剂，使用微膨胀水泥，可使其产生微膨胀压力以抵消混凝土干缩，温差等产生拉应力，使混凝土结构不出现裂缝，提升抗渗能力。（5）、后浇带后浇混凝土一定要精心振捣密实，注意浇水养护。避免因后浇混凝土用量较少，在后浇带旁人工拌制混凝土，随拌随浇，严重影响了工程质量现象地发生。（6）、后浇带部位梁，板内钢筋不得切断，该部位梁板内加强钢筋应严格按设计图纸设置。（7）、后浇带跨内梁、板在后浇带混凝土浇注前，两侧结构长久处于悬臂受力状态，施工期间，本跨内模板和支撑不能拆除，必需待后浇混凝土强度达成设计强度值75%以上后，方可按由上向下次序拆除。杜绝提前拆除后浇带跨内模板和支撑，造成板边开裂，使结构承载能力下降。（8）、在混凝土浇筑和振捣过程中，应尤其注意振捣器距离模板距离，预防混凝土振捣中水泥浆严重流失，通常振捣器距离模板控制在4050cm之间，为了确保混凝土密实性，在钢丝网片及模板处，较深垂直施工缝处应补用钢钎人工捣实。（9）因后浇带砼应采取提升一个强度等级、早强、赔偿收缩混凝土。施工前单独申请混凝土配合比，施工中提前做好水泥、砂、石和外加剂及掺合料进场检验和试验工作，立即申请混凝土配合比。浇筑时认真计量，在混凝土浇筑时按要求留置标养试件和同条件养护试件，用以检验和证实后浇带混凝土强度。混凝土浇筑后应重视其养护工作以提升混凝土密实度和抗渗性。第八章 质量确保方法（1）为了使后浇带施工达成一次性合格质量目标，全部后浇带清理、钢筋除锈、调直、模板支设、砼浇筑等将派专员管理，并一直跟踪至养护结束。（2）后浇带混凝土养护方法为确保后浇带混凝土在要求龄期内达成设计要求强度，控制混凝土早期产生收缩裂缝，必需做好养护工作，并在混凝土浇筑完成后12h进行，养护时间应大于14d，水平梁板采取覆盖麻袋浇水养护，以确保砼体处于湿润状态。第九章 安全生产和文明施工注意事项1、作业人员必需严格遵守劳动保护要求，正确佩带和使用个人防护用具。作业人员必需严格实施安全技术交底和班长班前讲话要求。2、交叉施工时，要有可靠防护方法，不得伤害她人，不被她人伤害。3、任何作业人员不得私自拆动施工现场脚手架、防护设施、安全标志和警告牌，如必需拆动时须经施工责任人许可方可。4、作业人员不得随意抛洒施工垃圾和排放污水等人为造成环境污染。5、拆除楼顶模板时应该一边拆支撑一边拆模板，严禁一次性拆完支撑。未浇筑楼层后浇带顶面应覆盖严密，预防物体从后浇带中坠落伤人。第十章：附图
