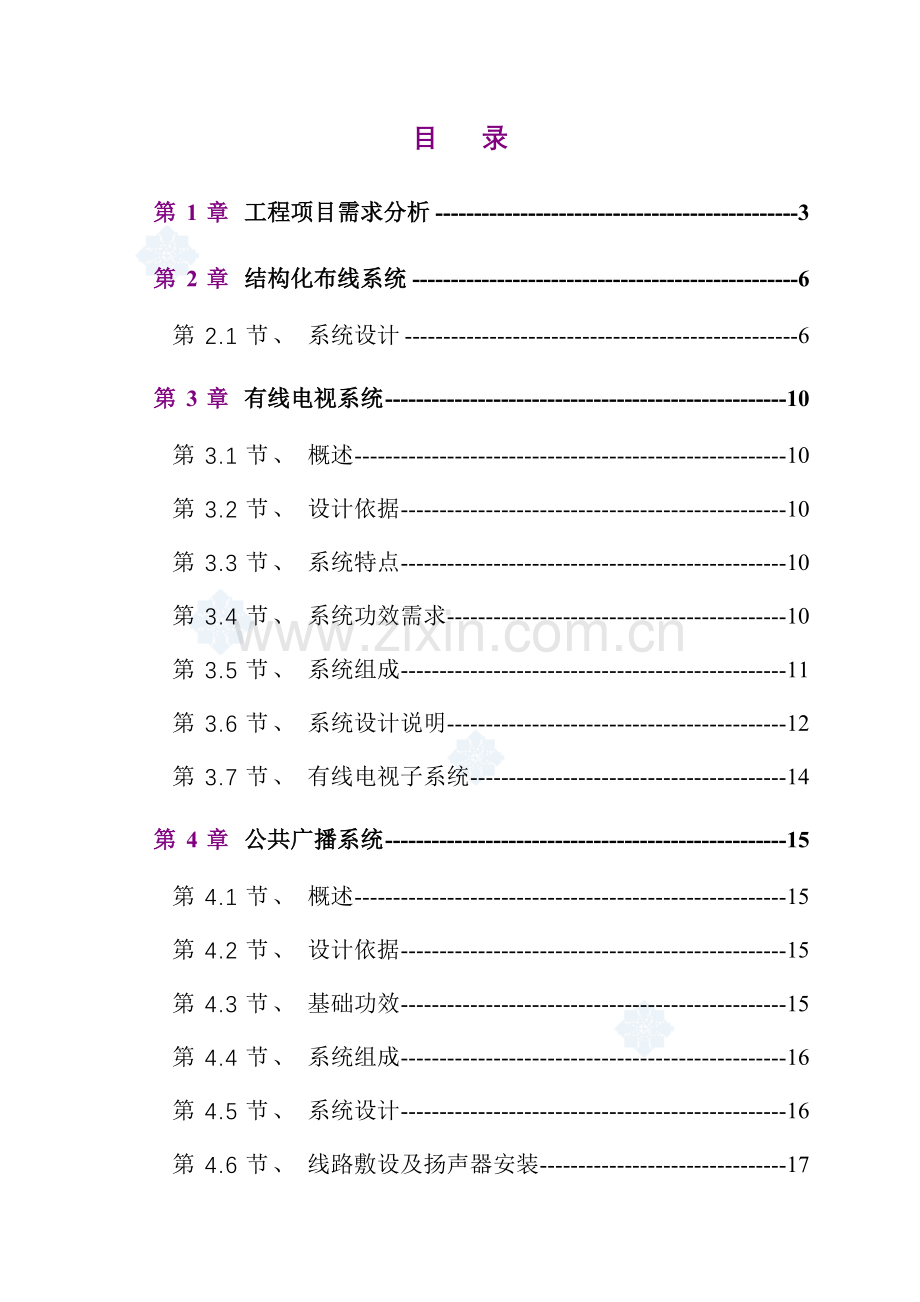

某酒店弱电设计方案（草案）目 录第1章 工程项目需求分析3第2章 结构化布线系统6第2.1节、 系统设计6第3章 有线电视系统10第3.1节、 概述10第3.2节、 设计依据10第3.3节、 系统特点10第3.4节、 系统功效需求10第3.5节、 系统组成11第3.6节、 系统设计说明12第3.7节、 有线电视子系统14第4章 公共广播系统15第4.1节、 概述15第4.2节、 设计依据15第4.3节、 基础功效15第4.4节、 系统组成16第4.5节、 系统设计16第4.6节、 线路敷设及扬声器安装17第4.7节、 设备介绍18第5章 计算机网络系统19第5.1节、 概述19第5.2节、 局域网系统22第5.3节、 设备介绍24第6章 数字程控交换机系统28第6.1节、 引言28第6.2节、 系统介绍28第6.3节、 设计标准31第6.4节、 机房部署31第6.5节、 KX-TDA200CN数字程控交换机系统介绍32第7章 电视监控及防盗报警系统35第7.1节、 概述35第7.2节、 设计依据35第7.3节、 设计标准35第7.4节、 系统特点36第7.5节、 系统功效37第7.6节、 系统设计39第7.7节、 设备选型40第7.8节、 控制中心设计46第7.9节、 综合安保系统施工说明49第8章 防雷54第9章 结束语55第1章 工程项目需求分析 建设一套适适用于某酒店智能化弱电系统，能提升酒店安全性、舒适性并可配合现代化管理方法从而降低运行成本增加酒店很多功效。在此，我企业将结合酒店具体情况及我企业在弱电领域成功经验，将为酒店设计一套适适用于该酒店弱电系统方案。某酒店弱电系统关键由以下8大子系统组成：结构化布线系统、有线电视系统公共广播系统、网络交换机系统电话交换机系统、电视监控系统、酒店巡更系统、机房防雷系统。以上弱电子系统关键技术是对信息采集、取用和综合管理，即对信息综合利用。这种对信息综合管理一个关键且不可缺乏方面是弱电系统优化设计。智能建筑弱电管理系统是在弱电系统优化设计基础上建立起来。弱电系统优化设计应使弱电系统设备、子系统及其系统平台达成完整统一、功效齐全，但系统实现关键在于要处理各个子系统之间互连性和互操作性。我企业为某酒店提供弱电系统设计方案，是经过优化设计酒店内多种功效子系统，并进行各子系统综合管理，以实现整个某酒店内信息资源合理共享和分配，在这个基础上既为业主节省了成本，又可达成提升物业管理者工作效率，降低设备运行费用并实现最好物业管理模式，从而为业主和酒店用户提供一个优化工作、生活环境，以适应该今信息社会需要和提升酒店形象。现分别就以上弱电系统设计作一简单介绍：1、结构化布线系统：结构化布线系统是智能建筑管理、生活、通信智能化神经系统，它以控制、通信、计算机管理为内容，以结构化布线为基础，实现智能建筑控制管理整体智能化。系统功效实现能够灵活充足利用每根“神经”，使系统集中管理水平达成最合理利用和实施状态，使成本降到最低，性能价格比最好。智能建筑通讯网络系统不仅要确保区内话音、数据、图像传输，而且也应和区外通讯网，包含公用电话网、大众信息网、商业销售网、图书情报网、医疗网、金融证券网、银行和国际互联（INTERNET）网等相通，和中国各地以至世界各国互通信息、查询资料、共享信息资源，从而能够集成取得更多通讯业务服务功效。某酒店结构化布线系统以6芯多模光纤和全系列超5类布线产品构架为星型框架，采取分布式布线方法。系统关键由垂直布线子系统和水平布线子系统两部分贯穿整个系统。系统采取IBND超5类系统。2、有线电视系统：和数据信息网相连现代有线电视网含有传输速度快，数据带宽等特点。业主不仅能够从有线电视系统收看丰富多彩文娱节目和新闻，还可得到如节目点播，卡拉OK点播等附加服务，在住户家中所看到和录像机实现功效完全一样，能够快进、慢放、暂停和存放。系统采取成熟国产设备，从而达成降低设备成本，不影响到设计要求实现，有线电视系统是根据750MHZ邻频双向传输网络系统，功效要求，累计90个电视终端（不含入网费）。3、公共广播系统：。公共广播系统目标关键是为某酒店内餐厅、走道、园区等公共场所等提供音乐欣赏、广播通知和消防广播服务，酒店内各处扬声器均需在公共广播系统控制下播放音乐、歌曲和紧急事务广播，为整个酒店营造一个轻松、舒适和安全环境。系统临时设计了18只室内吸顶式喇叭、22只室内壁挂式喇叭，可实现分区广播，并可和消防广播切换。4、计算机网络系统：高速、稳定内部计算局域网是开展多种管理和应用基础平台，考虑到系统升级、扩容等性能，我们提议在楼内建成一个基于C/S模式快速以太网络，并采取光纤接入中国公共多媒体信息网。桌面按100M设计，主干用6芯光纤（可满足主干千兆网需要）。5、数字程控交换机系统：系统采取日本松下企业推出KX-TDA200CN数字程控交换机系统1套，机器配置最小配置：8外线16分机；最大配置:32外线120分机。优势功效推荐：来电显示(需要加装来电显示板)数字分机电话和一般分机电话全部可实现来电显示，方便编程方法，编程使用USB口，接线简单，速度快；软件编程即能够在话机上进行，也可使用电脑编程。VoIP网关功效内置VOIP网关功效，呼叫信令:H.323(Ver.2)语音压缩:G.729(8Kbps)，电话会议能够实现最多8方会议（最多3组，每组包含4方外线）。6、电视监控及防盗报警系统：建设某酒店完善安全防范系统，是对建筑内人员和设备提供安全屏障必需确保。设计时是考虑以酒店物业管理中心监控指挥中心为中枢，关键由闭路电视监控系统组成。安全防范系统中闭路电视监控系统是以报警中心矩阵主机为平台，经过报警主机联动录像机，在物理链路和功效完善上两个子系统相互依靠，其目标是立即发觉并阻止人为破坏活动，立即发觉险情，提醒保安人员按预定方案立即处理，立即取证并提供事后分析立案。7、酒店巡更系统：因为大型酒店是人员聚集地方，往来人员频繁、复杂，所以也是偷窃、破坏公共设施等犯罪活动多发区域。另外，多种货物、商品大量堆放，也是火灾高发区，很多商品库房通常在地下室，各类管道泄漏、电线线路老化问题不易觉察，存在发生货物浸泡、火灾等隐患，一旦出现问题极难立即发觉，造成巨额损失。每十二个月全国各类酒店、商城发生火灾造成财产和生命损失数额十分巨大。所以对这些地方安全防范管理难度不言而喻了。加强对这些地方巡查管理工作，是确保区内社会治安、自然环境、提升经济效益最好方法。因为保安素质和责任心不一样，使过去那种关键靠保安自觉性和偶然抽查管理措施已远不适应该代保安巡查检验要求。8、机房防雷系统：系统防雷保护应用包含很多行业，在这里我们关键描述是“计算机信息系统”雷电防护设计标准。系统雷电防护设计是一项系统工程，那么从系统论角度上讲，系统结构愈合理，系统各个部分（要素）之间有机结合就越合理，相互之间作用就愈协调，从而才能使整个系统在总体上达成最好运行状态。 第2章 结构化布线系统第2.1节、 系统设计2.1.1 设计标准某酒店为一个集餐饮、娱乐、会议、住宿为一体三星级大酒店，要求为用户提供满足该酒店计算机网络系统对数据传输需要和安全可靠语音传输要求，而结构化布线系统饰演了极为关键角色。它实施目标是采取一套优异、完整、可靠布线系统，将建筑内分散计算机和电话机连接起来，有力支持多种业务开展，提供多个信息需求而且确保整个网络扩展升级，以适应未来优异系统应用。在本结构化布线系统方案设计中，我们将依据该酒店总体计划要求，全方面考虑实际应用需求和未来发展，系统结构上应能依据业务发展改变需要灵活调整和扩展，易于维护管理；系统技术上以最新国际标准为依据，充足考虑技术优异性以支持未来高速网络应用发展；遵照“投资合理、计划统一、立足现在、适度超前”指导思想，提供某酒店各楼层内网络智能系统发展应用坚实基础。2.1.2 设计依据及标准2.1.2.1、 国际标准 ANSI/EIA/TIA-569商业建筑路径和空间结构标准 ANSI/EIA/TIA-607商业建筑接地线和耦合线标准 ANSI/TIA/EIA-568商业建筑通讯布线标准 ANSI/TIA/EIA-606商业建筑通讯布线结构管理标准 TIA/EIA TSB-67 UTP端到端系统功效检测标准 ISO11801国际商务建筑布线标准 IEEE 802.3 CDMA/DC 10Base5 10Base2 10BaseT 100BaseT IEEE 802.5 Token Ring CDDI 铜线分布数据接口高速网络标准 ATM异步传输模式2.1.2.2、 中国家标准准 城市住宅区和办公楼电话通信设施设计标准 建筑和建筑群结构化布线系统设计规范GB50311- 建筑和建筑群结构化布线系统工程施工及验收规范GB50312- 工业企业通信设计规范 中国建筑电气设计规范 高层民用建筑设计防火规范2.1.3 设计目标功效建筑结构化布线系统应达成下列目标： 根据本设计完成“某酒店” 结构化布线系统，将达成办公自动化、物业管理智能化和商住舒适化目标。（注：以下功效需对应网络及相关软件系统支持，结构化布线系统作为网络系统桥梁，提供了下述功效和数据传输通道。） 高度共享信息资源，预先考虑对通信设备、自动化设施和自动化设备有效管理及这些设备技术发展。 确保提升工作效率和舒适工作环境。 节省能源，使建筑管理合理化，达成短期投资长久收益目标。 提升管理可扩性和易变性，适应环境改变，工作性质多样性和复杂性。2.1.3.1、 物业管理系统部分实现物业管理系统传输网络化、存放电子化、使用共亨化、决议智能化，愈加好地为住户服务；实现系统同经过中国公众多媒体信息网络节点接入Internet，提供国际互连网（Internet）访问，也可对外基于安全访问机制管理下公众信息公布。具体能够将上述目标分解为以下内容： 改变以手工为主工作方法，提升办事效率，降低劳动强度，提供安全、高效管理环境； 整理、提炼、保留内部各类有用信息，为各部门提供一个能有效共享信息环境； 提供信息查询、统计、分析功效，帮助科学决议和管理； 经过中国公众多媒体信息网络节点接入Internet，提供国际互连网（Internet）访问；2.1.3.2、 酒店内部办公部分 用户经过专线或无线局域网络连接Internet及Chinanet，利用功效强大互联网络，人在办公室，可知天下大事； 经过电子邮件（E-Mail）和中国国外用户建立联络，省下话费及邮资； 网络股市，足不出户，即获大户享受； 建筑区内娱乐，如网络电脑游戏、交流讨论等。2.1.4 整体设计依据我们对某酒店图纸掌握和现代化楼宇对该系统发展要求，我们对该建筑结构化布线系统定位在中高级设计标准，电话和数据水平部分设计全部采取超5类双绞线方法，另外整个园区采取无线网络覆盖。此次结构化布线系统以24芯室外多模光纤为数据传输主干，以市话电缆为语音主干。在系统结构上采取星型拓扑结构。整个系统中心配线架MDF设在酒店附楼中心机房内，经过4芯室外光纤和各楼配线架IDF连接；各楼内IDF经过超5类4UTP直接和各工作内信息插座连接。本结构化布线系统包含工作区子系统、水平线缆子系统、垂直干线子系统、管理子系统和设备室子系统。2.1.5 各子系统设计2.1.5.1、 工作区子系统工作区子系统目标是为用户提供一个符合综合业务数字网（ISDN）标准，并满足高速数据传输需求。系统由安装在各住户国际标准信息插座（RJ45）及终端连线组成，经过插座连接数据终端。依据房间功效分布需求，在结构化布线系统设计中，全部信息出口采取插孔为ISDN8芯（RJ45）标准插口，每个信息插座全部可灵活地利用，并依据实际应用要求可随意更改用途。 (A) 工作区子系统信息插座安装位置确定工作区子系统信息插座安装位置关键安装在各工作区墙上。信息插座安装方法将依据实际区域装修方法，采取表面安装、墙安装等方法，和环境相协调。 (B)工作区信息出口(TO)设备选型语音、数据插座均采取斜角超5类模块。2.1.5.2、 水平布线子系统水平子系统由各单元配线间至各个工作区之间电缆组成。该子系统由一个工作区信息插座开始，经水平部署到管理区内侧配线架线缆所组成。为确保高速传输，本方案中语音、数据水平传输介质全部采取超5类4对双绞线，用于连接每个信息点。在本项目设计中采取超5类4对UTP是符合EIA/TIA568标准五类线，在传输数据时，可在100m范围内支持155Mbps传输速率。另外，它也能够传输多种70V直流电压及在对应距离下传输10MHz及100MHz频率以内弱电信号。选择这种介质作为本项目标楼内数据传输媒介，不仅能满足目前数据传输需求，使系统含有极高可靠性及灵活性，而且在可预见时间内还可满足发展需要。所以对用户而言，只需在配线间将对应跳线重新跳接，就能够很方便管理全部数据点，使结构化布线系统灵活性得到最完美表现。依据酒店实际情况，水平线可从配线架经水平桥架、预埋穿管走线至各工作区。配线架和信息插座之间均为点到点端接，任何改变系统操作（如增减用户，用户地址改变等）全部不影响整个系统工作，为系统线路故障检修提供极大方便。2.1.5.3、 管理子系统管理子系统由各子配线间组成，关键用于交接水平子系统和垂直子系统。依据本项目标实际情况，为了系统安全和长久运行，所以采取分布式布线方法。为了确保信号传输速度，我们在对应楼弱电箱内设一个子配线间，管理该区内全部信息点，该子配线间经过光纤由MDF统一管理。将网络设备分别放在每个配线间，经过网络设备（楼层交换机等）连接到每个信息插座。这么,整个建筑全部信息点全部由机房总配线架管理起来了。配线间环境要求提议：温度保持在1827摄氏度之间。照明不低于150Lux，并应提供UPS电源配电盘以确保网络设备运行及维护供电。湿度保持在50左右。通风良好，室内无尘。2.1.5.4、 垂直干线子系统垂直干线子系统作用是将数据语音信号从设备室子系统传输到各楼子配线架。系统由垂直干线及相关支撑硬件组成，提供了设备间总配线架和各楼子配线架之间干线路由。数据部分：本项目设计中，为了确保信号传输速度，我们从主配线架上向各楼层分配线架分别引1根4芯多模室外光纤至楼交换机，再经过跳线盘连接到信息插座，以实现网管中心对数据点统一管理。这么，既能确保传输质量，又能满足灵活组网要求。语音部分：我们将语音主干设计为3类100对语音主干电缆。从楼外交接箱引来市话电缆在首层语音主配线架上进行跳线后，直接和各楼层语音主干电缆相接。2.1.5.5、 设备室子系统设备间子系统(主配线间)由设备间中电缆、主配线架和相关支撑硬件组成，它把公共系统设备多种不一样设备互连起来。该子系统连接公共系统设备(如PABX)，经过垂直干线分别向各楼子配线架进行配线管理。数据部分：主配线架设在该楼首层配线间内。中心机房用于放置服务器，交换机等网络设备。配线机柜是安装配线面板和计算机网络设备地方，要求保护性能好、美观、通用。所以，我们选择全封闭式19”标准机柜。该机柜正面安装玻璃门，使管理人员能够在不打开机柜时候就能够看清面板上跳线情况，看到网络设备工作状态。因为机柜为全封闭型，使全部线缆均被封闭在机柜内，无关人员不可能接触到布线系统，使系统可靠性得到了极大提升。机柜上安装着若干配线架，以方便线路跳接，并留有足够空间，能够安装用户网络设备。主配线间环境要求：室温应保持在18至27之间，相对温度保持在3055。保持室内无尘或少尘，通风良好，亮度最少达30英尺烛光。设备间地板负重能力最少应为500KG/平方米。结构化布线系统中经典配线间，其能够走进人最小安全尺寸是120150CM，标准天花板高度为240CM，门大小最少为高2.1宽1M，外开。在配线间内应最少留有二个为本系统专用，符合和办公照明要求220V电压，电流10A单相三极电源插座。第3章 有线电视系统第3.1节、 概述在各类智能建筑工程设计中，有线电视系统是适应大家使用功效需求而普遍设置基础系统，该系统将伴随大家对电视收看质量要求提升和有线电视技术发展，在应用和设计技术上不停提升。从现在中国智能化建筑建设来看，此系统已经成为必不可少部分。某酒店作为五星级高级度假型酒店，其弱电系统中有线电视网络建设应实施统一领导、统一计划、统一建设、统一管理，从而实现能够高质量地传送几十套中国外广播电视节目，为某酒店用户提供图文电视、金融证券信息、计算机联网、数据信息传输、语音传输等多功效服务。第3.2节、 设计依据1. 有线电视广播技术规范（GY/T106-92）2. 广电部颁布相关设计施工规范 3. 有线电视系统工程技术规范（ GB5020094）4. 有线电视加解扰系统通用技术条件（ CY/T114-94）第3.3节、 系统特点 电视信号源来自卫星接收和市光纤电视网，信号分配系统采取860MHz邻频双向系统。 酒店自办节目，可经过调制和混合加载到市有线电视信号上。 楼层旁路放大器输出电平，确保用户终端电视信号质量等级3.5级，用户终端信号电平设计值确定为645 dBuv。第3.4节、 系统功效需求 有线电视系统能够收视卫星上中国C波段及Ku波段各电视频道节目。 有线电视系统能够收视当地有线电视台发送闭路电视。闭路电视能够播放优异影视片，也能够是自制电视节目。 有线电视系统还可接收经过MMDS微波多路传送有线电视台文艺、影视、信息等节目。第3.5节、 系统组成某酒店有线电视系统由以下四个关键部分组成：即前端系统、信号传输系统和分配系统。3.5.1 前端设备3.5.1.1、 系统概述前端设备是整套有线电视系统心脏。由多种不一样信号源接收电视信号须经再处理为高品质、无干扰杂讯电视节目，混合以后再馈入传输电缆。3.5.1.2、 前端组合载噪比一、前端组合CTB、CSO前端系统是整个网络中心，关键对网络中传输信息进行多种处理、监控和传送，它优劣将决定整个网络质量，所以必需选择高质量产品，以满足系统需要。前端系统按HFC网络结构，能够考虑在建设早期设置总前端及分前端，但由总前端直接处理全部信息方法组网。待网络用户增多、对应频率资源张后，能够将总前端交换功效逐步移向分前端，即数据业务、点播业务等转移至分前端处理，总前端只保留有限广播信息播出功效。前端是该有线电视系统心脏，该有线电视系统收播节目标全部信号质量，关键取决于前端设备质量和本身工作好坏。假如前端系统处理信号质量不佳，则其后继各系统设备工作再好也是无济于事。所以，能够说前端设备信号处理质量表现了整个系统信号质量终极水平，而该有线电视系统属于小型系统，故前端设备投入应占有较大比重。系统前端有源器件采取一宽带放大器。分配、分支器等无源器件均采取带宽较宽元器件。3.5.2 干线传输系统把来自前端电视信号传送到分配网络，采取单向射频放大器。 杰士美 4734HH 小主体防水结构，60V或220V（开关电源、线性电源任选）;反向放大型（20dB）或经过型（-4dB）可选；分支或分配桥接输出;衰减连续可调（0-20dB），插件式固定均衡;频率分割：30/47.40/52.40/65.65/87可选;增益26、30dB可选。3.5.3 用户分配网络系统网络结构：干线采取星树状结构。信号在前端分路，每路信号直接通往一台单向干线放大器。采取星树结构设计优点是可有力确保系统使用和管理上安全可靠，并有利于未来升级为多功效信息网络。 杰士美 型号： 4204AP 参数：锌合金压铸外壳，表面镀镍处理。屏蔽度：40-450MHz75dB安装简单，两边孔位用来固定主体。450-860MHz65dB频率范围：5-2400MHz。860-2400MHz55dB输入输出可经过最大电流：30V1A。经过德国BZT和欧共体CE认证。-AP型为全部输出到输入端均可经过交直流传送。室内使用型。-P型为一个输出端到输入端可经过交直流传送。75英制F型插座。第3.6节、 系统设计说明此次我企业设计有线电视系统部分。经过市有线电视网络送来中央和个省市电视台各套节目，均经过光纤送达在酒店附楼一层有线电视机房内，。对于同轴分配网络，我们采取750MHZ邻频双向网络，前端依据贵方提供工程图纸，共设计了90个终端盒。第3.7节、 有线电视子系统传输体制：邻频传输3.7.1 技术指标分配前端，干线，分配网络依据国家标准GB6510-86，按下表进行指标分配。指标名称国家标准用户前端干线分配网C/N(db)434553.25049.5CSO(-db)5455656058CTB(-db)5455756561系统载噪比、交扰调制比、载波互调比最小设计值项目设计值载噪比（C/N）44交扰调制比（CM）47载波互调比（IM）583.7.2 系统节目计划节目套数在业主不需购置机上变换器条件下，可满足现有数字电视和卫星电视收看要求。第4章 公共广播系统第4.1节、 概述公共广播系统目标关键是为某酒店内餐厅、走道、园区等公共场所等提供音乐欣赏、广播通知和消防广播服务，酒店内各处扬声器均需在公共广播系统控制下播放音乐、歌曲和紧急事务广播，为整个酒店营造一个轻松、舒适和安全环境，此次某酒店公共广播系统我们推荐在国际上技术一直处于领先地位著名品牌美国DSP企业广播产品。第4.2节、 设计依据1. 某酒店建筑平面图；2. DSP在全球机场、酒店、办公楼及商场广播系统设计30多年丰富经验；3. 国际民用建筑电器设计规范；4. 国际民用建筑消防报警设计规范；5. 中国消防规范。第4.3节、 基础功效根据广播设计规范，结合建筑具体情况，某酒店公共广播系统，大致分为以下三种广播。背景音乐在特定时间段，可选择播放部分有特点音乐以舒缓酒店职员工作压力、提升劳动效率促进亲切感、同时向酒店客人播放背景音乐，营造轻松愉快环境。平时可由定时器进行定时播放/关闭背景音乐，无需人工控制。4.3.1 业务广播某酒店公共场全部时会有部分尤其广播，如播送通知、寻人及团体活动等，此时需要经过业务广播系统，将所需要广播内容送到指定楼层区域。4.3.2 紧急广播紧急广播为最优先级广播。当碰到尤其事故或火灾时，广播系统能把避难诱导信息播放到相关楼层区域，引导建筑客人及全部些人士安全脱离现场，系统能够依据消防报警系情况，进行手动强切广播，以达成将损失降到最低程度。第4.4节、 系统组成广播系统由音源部分、多输入前级放大部分、功率放大部分、和扬声器终端等组成。广播源来自激光唱机、录音卡座、收音机、智能遥控话筒等。广播源分三个优先级： 最高优先最紧急广播。 第二优先是业务广播。 第三优先是背景音乐。扬声器部署，严格根据规范设计。众多扬声器产品，为适应种类环境设计提供了方便。依据不一样场所，选择相适应型号、规格扬声器；按不一样环境噪声要求，确定扬声器功率和数量。确保在有BGM区域，其播放范围内最远点播放声压级70dB或背景噪声15 dB。消防广播则要求建筑内任何部位到最近一个扬声器步行距离不超出25米，每个扬声器额定功率大于3W，餐厅、娱乐场所音量大小可控制；商场、书店、证券企业和写字间扬声器可分别控制。第4.5节、 系统设计4.5.1 整体设计依据某酒店关键特点和业关键求，和园区室内外绿化区分布，我们进行此次公共广播系统设计。 对大厅、过道、办公、宿舍、娱乐等区我们初步考虑了18个吸顶式喇叭，22个壁挂式喇叭；在产品选择上，我们努力争取音箱和环境完美结合；系统配置上，我们努力争取既要满足欣赏音乐需求，又能够满足消防广播要求。4.5.2 系统组成 PA广播系统由音控室播控柜及各层切换箱和终端扬声器组成，它包含以下设备： 音源子系统：CD机、Fm和话筒等。 前置放大调音子系统：前置放大器 功放子系统：纯后级功放 扬声器子系统：多种音箱 扬声器全部选择性价比高户外扬声器，使中高频有很好扩散作用，使音质愈加清楚、明亮，这一特征使它在广播工程中较其它品牌级产品有了更高实用价值。4.5.3 系统功效本系统背景音乐，能按使用功效不一样，进行公共区背景音乐、多套小区音乐、业务性插播等广播。为考虑系统经济性和实用性，本系统全部设备可集中供电以备紧急状态下使用。4.5.3.1、 系统可靠性本系统采取监察系统，能随时检测外线开路，短路即功放损坏，即时报警，并能自动投入备用功放，确保系统工作万无一失。4.5.3.2、 系统实况功效在广播机房内即能了解各路音量、音质、节目播放情况，使控制操作更为正确。4.5.3.3、 长时间播放功效系统主机全部采取专业级产品，不管CD或卡座均可连续播放二十四小时以上，功放采取了温度控制散热风机电路，确保了功放连续工作热量散发，使输出更强劲，音质更优美。第4.6节、 线路敷设及扬声器安装全部线路全部采取ZR-RVS 2X1.5双绞线，穿金属管。系统接地： 联合接地R1； 或独立接地R4。第4.7节、 设备介绍广播系统：吸顶扬声器： BGM 型号：F0301GE-3W 功率 3W / 6W 电压 70 - 100V 灵敏度 88dB 频率 130-13000Hz 洞孔直径 155MM 尺寸 183 x 83MM 1 重量 0.9Kg壁挂音箱：BGM 型号：CS430-3W额定功率 3W/6W/10W 额定电压 70-100V 工作频率 80Hz-18KHz标准尺寸 182x273x116 灵 敏 度 92+3dB混音功放机 型号：MA120输出功率 :120W( 最大 180W)定压式功率输出 (100V 和 70V)低阻抗功率输出 (4 ohm)各路输入音量均可独立控制 , 主通道音量综合控制 高低音频率可独立进行均衡、调整 话筒优先输入端口工作时，可对辅助节目源输入端口之信号进行静音控制第5章 计算机网络系统第5.1节、 概述伴随时代发展，全球正在进入一个崭新知识经济时代，无穷无尽知识和信息经过网络传输，以空前未有深度和广度，影响和改变着每一个企业。能否立即获取信息、反馈信息及公布信息，将直接影响到一个企业能否健康地发展，同时这一形式也对企业内部各部门之间、领导和职员之间协调和配合提出了新更高要求，传统工作方法已不能适应该前市场要求，建立现代管理机制适应市场经济发展,是摆在现代企业面前一个课题。未来市场经济竞争必将是人才、科技和信息竞争。对信息资源占有和充足应用，和利用现代科技手段建立快速反馈机制，高效率、高质量上传下达指示、命令，是现代企业必备条件。某酒店建设快速、高效、现代化信息系统正是在此背景下提出。从各方面分析，采取计算机网络和数据库对信息系统和日常工作进行管理有着充足可行性。首先，因为某酒店内部计算机普及，对计算机管理信息系统实际应用打下了良好基础；其次，现在计算机软硬件技术和网络技术长足发展对开发和使用管理信息系统提供了充足技术保障。为此，我们依据某酒店用户需求，对某酒店网络系统建设提出了我们部分设想和方案设计。5.1.1 建设目标1、建立覆盖某酒店各数据信息点高速有线和无线局域网；2、实现工作中交流和内部资源共享，从而实现办公、管理网络化和现代化， 提升职员工作效率； 3、实现内部办公自动化，从而实现办公、管理网络化和现代化；4、开展电视会议、远程办公等多个延伸性应用；5、接入互联网，能够在Internet上开拓眼界和接触更多信息，真正做到天涯若比邻，使企业和国际、中国最新动态保持同时，从而随时发觉新科研动态、业务信息、最新技术、最新资料和潜在其它信息；6、建立WEB网站，加强某酒店对外宣传，在国际、中国树立良好形象。所以，我们能够认为，某酒店局域网建设对某酒店长远发展，和对整个管理方法和工作方法改变影响全部有着深远意义和影响。5.1.2 系统设计标准某酒店网络系统含有覆盖面积大，计算机节点分散，数据交换频繁和实时性要求高等特点，所以对于计算机系统处理能力、网络远程通讯能力及系统可靠性要求很高。依据某酒店网络系统具体特点并结合工作具体需求，结合我企业在多项政府、企业网络建设过程中积累丰富经验，系统建设遵照以下标准：优异性计算机网络技术发展很快，不停有新技术、新产品涌现，我们要采取优异、成熟计算机技术和网络通讯技术来满足业务需求，保障系统有较长生命周期，但同时要坚持采取标准化产品。可靠性系统能长时间稳定可靠地运行，并确保系统安全，预防非法用户非法访问。系统不能出现故障，或说即使有设备出现故障，对网络和网上数据不组成大威胁，要有设备对数据作备份。灵活性需求会改变，计算机网络技术也在进步，需求和处理方案之间是一个动态匹配过程，所以，首先要构筑一个稳固（Strong）技术平台，其次也要有在这平台上作调整、升级和扩充灵活性。系统应含有良好可扩展性，易于升级，支持新业务发展需求，使原有投资得到保护，所以在现在选择方案和产品时要留出余地，选择产品要有好升级扩充能力。网络开放性网络开放性好坏，实际是指结构网络所选择网络硬件、软件产品开放性怎样，网络产品是否可和其它厂商产品联网。包含是否含有支持多个网络协议能力，是否支持通用国际标准，或普遍使用工业标准等等。开放性好网络不仅能够在一个网络系统上使用其它厂家网络产品而实现“无缝联接”，而且为深入网络应用环境集成、实现网络可互操作性提供了技术基础条件。网络开放性好，也为网络扩充、发展和新应用领域开阔了天地。不然，不仅网络应用和发展受到限制，而且会造成投资浪费。网络可互操作性网络系统可互操作性是指在一个网络上不一样厂商系统之间是否能够透明地以统一界面相互访问对方系统、文件数据和应用系统，以达成共享资源目标。显然，对于网络可互操作性要求是必需，因为没有一个较具规模网络不是异物化。尤其是各党政内部网络(Intranet)、中国电信网络(ChinaNet)和世界范围超级网络(Internet等)联接，不含有可互操作性是不能发挥网络作用。其次，可互操作性还表现在对网络管理可互操作性上。包含网络运行监测、网络应用管理、网络设备管理、网络安全管理和网络维护管理等，这些管理不仅在当地网络上能够操作，而且能够在远程网络间进行互操作。网络兼容性当一个已经有网络在采取新技术或新网络设备进行改善、扩充和升级时，这些新网络设施(软、硬件)是否能和原有或其它网络设施兼容是很关键。兼容性好能够保护原有投资，可使新投资和原有投资同时发挥效益。网络可用性建成后网络可用性高低是网络用户最为关心，它也是对网络质量和网络性能综合衡量。可用性是网络本身很多物理特征总体表现，如网络带宽、网络带宽效率、网络时延、网络负载、网络故障频率等情况。同时也是网络系统环境、网络应用环境和网络应用支持能力、水平和质量总体反应。假如一个网络能支持传统文件和数据传输、访问和共享，同时也能支持新型文件如多媒体传输、访问和共享服务，而且使用户应用需求能够得到充足满足，那么这个网络肯定是高质量、高性能。网络可伸缩性网络可伸缩性不只是一个网络设施在结构网络时，在规模上可依据需要扩大或减小，而且还应表现在网络模块化和结构化方面。网络体系结构模块化、结构化是现代化网络技术产品标志和趋势，为以后党政网络体系组成注入新活力。网络管理任意性和网络配置简便性等是网络可伸缩性另一关键方面。网络经济性一个好网络并不是高价网络设备简单堆积，并不是网络设备越好，网络就越好。衡量一个网络好坏和它经济性，不能单看所用投资多少，而应以网络所含有功效和网络可负担负荷，如网上用户数、数据流量等参数去综合衡量。以“少花钱，多办事”标准，取得更大经济效益和社会效益。5.1.3 设计标准及规格在本系统之计算机网络设计及实施过程中，将遵照以下标准及规范：在本网络系统设计过程中，遵照以下标准及规范：IEEE802.3 CSMA/CD 10Base-T标准IEEE802.3u 100BaseTX和100BaseFX标准国际标准化组织ISO/IEC 11801标准EIA/TIA-568 EIA/TIA-569 TSB-36/TSB-40EIA/TIA568 工业标准及国际商务建筑布线标准中国建筑电气设计规范工业企业通信设计规范城市住宅区和办公楼电话通信设施标准 (邮电部/建设部)建筑于建筑群综合布线系统设计规范第5.2节、 局域网系统 某酒店局域网总体目标是以优异网络通信技术和稳定、可靠网络产品组成信息传输通道，实现办公网络化、电子化、共享化、智能化，愈加好地为领导决议、日常办公服务，有力地促进工作效率，同时为开展其它应用提供一个高速、稳定、可靠、安全基础。依据某酒店局域网网络应用特点，主干网选择对于网络建设成功是否起着决定性作用。选择优异主流网络技术，不仅能确保整个网络正常运行，还能提供良好可靠性，可用性，扩展性，不仅有力地确保某酒店各项活动正常进行，而且保护用户投资。5.2.1 系统总体设计我们落实面向应用，重视实效指导思想，同时兼顾未来发展需要，确保网络建设能切合实际，满足使用要求。确定了以下设计局域网总体标准：满足现在需求：网络带宽足够高，包含桌面、部门服务器和主干带宽。网络能快速有效地传送IP数据包。灵活虚网划分：容错网络结构，确保网络高可用性。集中网络管理：尤其是对虚拟网管理必需确保灵活性和安全性。网络应支持动态地组建跨部门项目小组。兼顾发展需要：网络计算模式由用户/服务器向Intranet转移，IP将作为唯一协议而被采取，但必需考虑怎样为话音和视频应用提供足够服务质量确保。节省投资：建立企业网络目标是为企业运做需要服务。所以，应针对企业需求，选择适宜网络技术和设备，而不是盲目地追求新技术、高性能。依据系统设计思想，整个网络采取模块化和结构化布局。依据某酒店局域网需求可知，某酒店局域网到各分支点是本局域网系统主干和基础。本网络除了数据传输外，还要考虑到视频传输需要，结合当今计算机网络通信主流技术，网络主干采取千兆以太网技术和快速以太网技术，确保为桌面计算机提供10/100Mbps接入能力。结合结构
