办公楼网络设计专业方案.doc

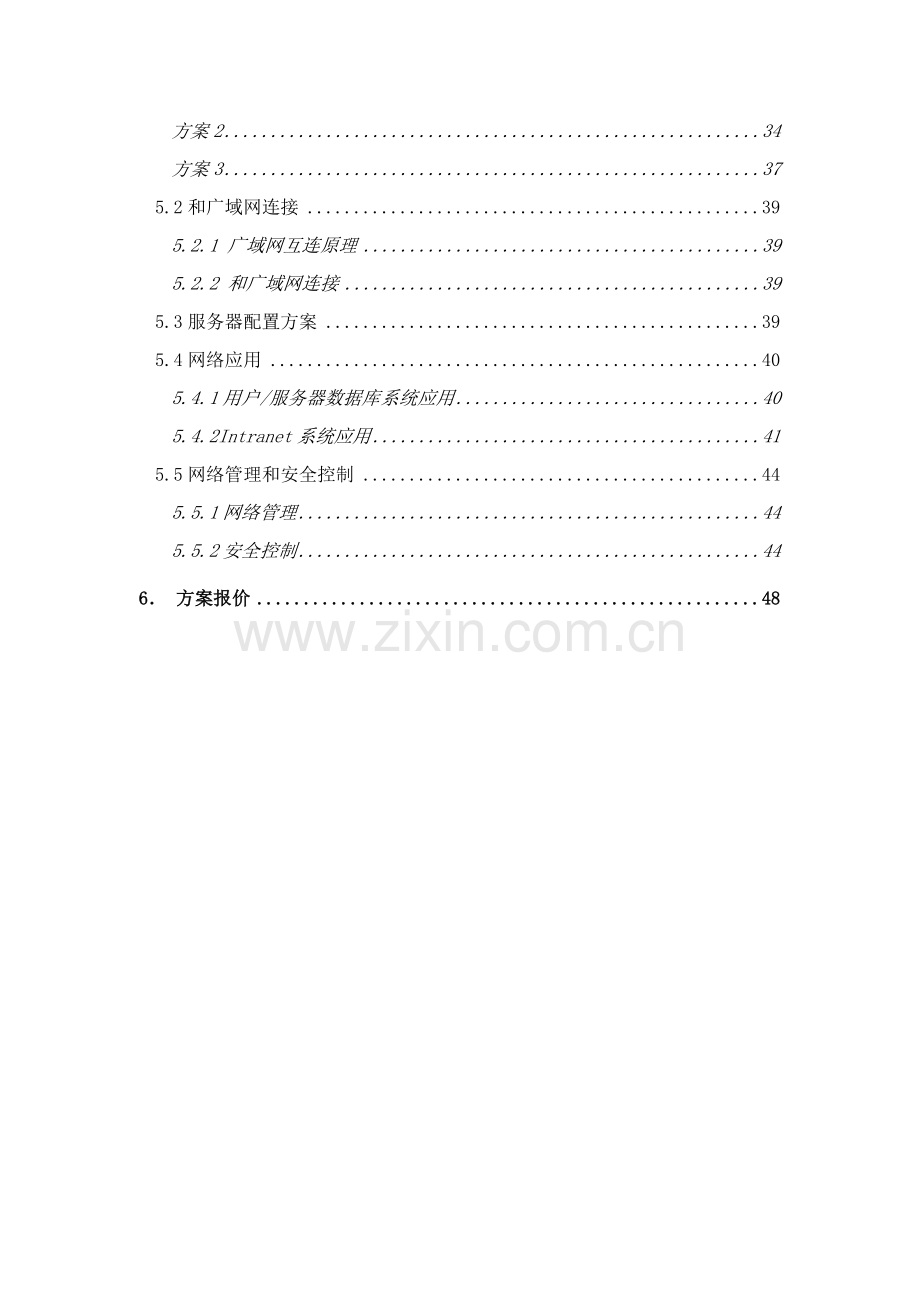

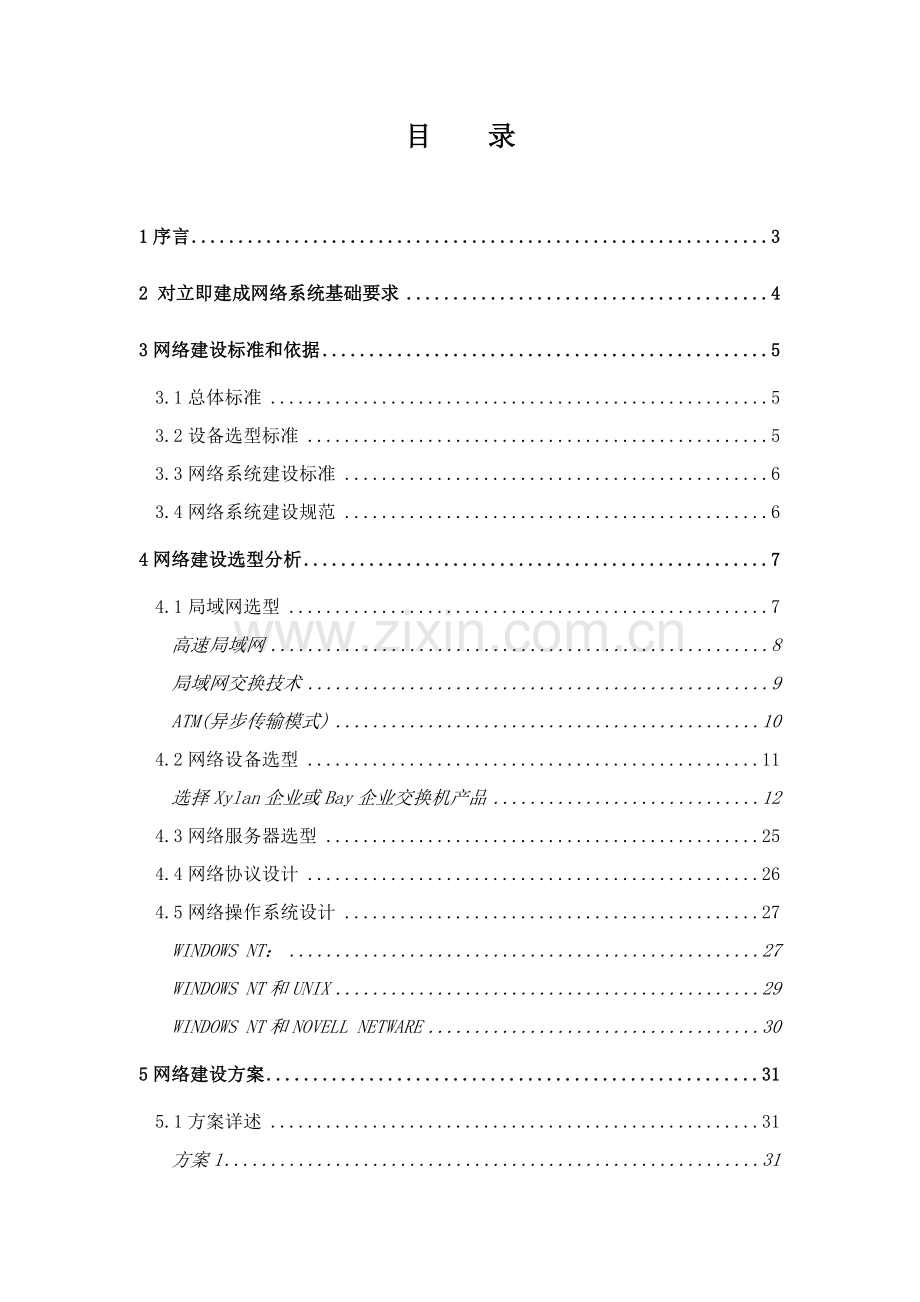

目 录1序言32 对立即建成网络系统基础要求43网络建设标准和依据53.1总体标准53.2设备选型标准53.3网络系统建设标准63.4网络系统建设规范64网络建设选型分析74.1局域网选型7高速局域网8局域网交换技术9ATM(异步传输模式)104.2网络设备选型11选择Xylan企业或Bay企业交换机产品124.3网络服务器选型254.4网络协议设计264.5网络操作系统设计27WINDOWS NT：27WINDOWS NT和UNIX29WINDOWS NT和NOVELL NETWARE305网络建设方案315.1方案详述31方案131方案234方案3375.2和广域网连接395.2.1 广域网互连原理395.2.2 和广域网连接395.3服务器配置方案395.4网络应用405.4.1用户/服务器数据库系统应用405.4.2Intranet系统应用415.5网络管理和安全控制445.5.1网络管理445.5.2安全控制446 方案报价481序言 计算机及网络技术发展到今天，已经日益成熟和完善，它已深入到社会生活方方面面，成为整个社会和经济生活中不可缺乏组成部分。 计算机应用是计算机技术得以发展壮大先决条件。概括来说计算机技术在当今有以下发展趋势： 规模缩小化 计算机技术发展到现在，PC机已占据霸主地位。现在PC机性能几乎能够和七、八十年代小型机相媲美，而低廉价格则是大中型机所不能比拟。所以当今计算机应用系统发展趋势是越来越个性化和更具开放性。 网络化 单机运行计算机应用系统已逐步不能适应时代需求，而高速发展网络技术则是当今计算机世界发展肯定趋势。今天网络技术不仅能高速可靠地完成局域网连接，而且能够连接网际网、异种网和异种操作系统，从根本上打破了计算机应用地域限制。 集成化 计算机应用系统内涵十分丰富，它包含：网络系统方案选择、硬件平台选择、系统软件平台选择、应用软件方案设计和系统维护、培训、技术支持及用户服务等。而全部这些方面优化组合才是整个系统真正发挥作用保障。任何一个步骤失误全部直接影响整个系统成败。 用户/服务器结构(Client/Server Architecture) 以往数据集中式管理已不能适应该今分散式处理和大量数据处理要求，而用户/服务器体系结构分布式处理技术则是当今计算机发展肯定趋势，它能够降低软件开发和维护成本，增强应用可移植性，改善网络和系统性能，提升用户工作效率，保护用户投资，甚至能够降低对小型机和大型机需求，同时用户/服务器技术将网络上全部应用资源在用户机和服务器之间进行了最合理分配。 Intranet 在过去组建一个企业信息网，通常要花费很大代价，首先要租用昂贵通信线路；其次要开发多种多样企业应用软件。所以，过去只有部分大企业，如：AT&T、IBM等，才有能力组建自己企业信息网。 现在因为Internet技术日趋成熟，给企业信息网组建，带来了革命。所谓“Intranet（企业内联网）”，其实是指“用Internet技术所结构企业信息网络”。借助于Internet技术，多种多样企业全部能够结构适合自己规模企业信息网。 企业利用Internet技术结构自己企业信息网时，首先，因为Internet技术是开放标准，Internet技术不是掌握在部分企业手中，企业能够灵活在各家企业间选择最适合自己需要Intranet产品，搭构自己Intranet网络。其次，Internet/Intranet技术经过了全球互连网考验，证实Intranet技术是一套成功技术，肯定能够处理和提供全方面成熟技术做企业信息服务；其次利用廉价Internet通讯线路能够减轻企业通信费用。所以，采取Intranet技术能够克服用传统方法组建企业信息网很多缺点。2 对立即建成网络系统基础要求1. 采取优异成熟技术，确保系统性能稳定可靠、风险系数小；2. 系统开放性好，可和多厂家产品联网，支持多个网络协议；不影响原有系统运行，并可和原有系统连接；3. 系统安全保密性好，对人为攻击、侵害含有极强抵御能力；4. 系统可维护性好，维护费用低；5. 系统兼容性好，能和原有网络设施兼容；6. 系统可用性好，能满足以后较长时期内多种应用需求；3网络建设标准和依据 用户需求是我企业设计方案最关键前提，而成熟、优异计算机网络技术和以后技术发展趋势是我们设计方案依据，这二者完善结合则是我们在设计网络方案时考虑关键问题。我们目标是：满足用户需求、照料长远利益、保护用户投资。3.1总体标准1)用户需求是系统方案设计根本2)严格遵照国际中国家标准准3)网络只是手段，应用才是目标，重视应用系统建设4)用户成功，就是我们成功3.2设备选型标准依据网络设计方案和技术方针要求，网络设备选型标准是：1)满足中国国际联网要求。2)有相同设备和方案成功应用实例。3)所选设备含有良好性能价格比。4)供给商有良好商业信誉和售后服务。5)所选设备在中国外有良好应用基础。3.3网络系统建设标准实用性指系统含有用户所需要功效。为了使新系统含有良好实用性，要掌握用户对计算机网络系统关键需求和通常需求。努力争取使建成后新系统覆盖关键需求，无重大遗漏。优异性使新系统在技术上达成同行业中国领先水平和九十年代国际优异水平，是新系统追求总体目标。系统结构采取优异、安全、高效分层体系结构；系统实现采取优异INTERNET、INTRANET技术、数据库技术、网络技术、多媒体技术。可行性对设计方案、采取技术和产品要进行严格可行性论证，把风险降至最低程度。设计方案要科学、正确、严谨、且现实可行；采取优异技术应是成熟、经过实践证实是成功技术； 选择软硬件平台是信誉较高大企业名牌产品。可扩充性 指新系统不仅达成设计要求要求，而且还应能适应未来网络技术发展改变。为使新系统含有良好可扩充性，采取以下技术方法： 1)遵照标准：依据国家和本行业相关计算机网络系统规范和标准进行网络设计。 2)充足分析论证：对现有网络系统进行充足分析，同时对设计方案做严谨细致论证；安全性指数据抗破坏能力。因为业务数据关键性和保密性，预防数据被非法修改、破坏或盗用就成为十分关键问题了。为使新系统含有良好安全性，采取以下技术方法：主干网络设备采取双机互为备份配置方案；配置功效齐全、可视化程度高网管系统，对网络运行情况进行实时监督和控制；采取访问权限控制、设置密钥、数据更新认证等多个手段确保数据安全。可靠性指网络硬件及网络操作系统稳定可靠运行能力。为保障新系统含有较高可靠性，在设计选型中就应考虑。性能价格比 系统配置和设备选型要进行多个方案、多家厂商、多个型号产品性能和价格比比较分析，以使有限经费发挥更大效益。4网络建设选型分析4.1局域网选型 局域网是一个低价格、省时技术，它能实现数据和网络设备共享，它普及带来了全新分布式用户机/服务器计算方法，并使以主机为基础通信模式转变为端对端通信模式。这么企业间信息交流方法将关键由局域网来负担，而且伴随局域网技术发展，对于企业来说它将会变得越来越关键。 现在，伴随网络需求增加，用户在网络应用方面已经发觉了很多问题，如：数据传送延迟、服务中止、工作站点重定位困难和网络配置不够灵活等等。因为这些问题影响，现有网络条件极难实现多媒体应用，如以工作站为基础电视会议和实时点播电视节目等。这些问题存在关键就在于由网桥和路由选择技术来连接共享介质网络本身限制，这种共享式网络既没有足够吞吐能力，又不含有处理上述问题技术特征。 大多数桌面系统用户采取了以太网或领牌环网，其数据传输速率为10或16Mbps(兆位每秒)。所谓共享式局域网，就是上网用户共享这10或16Mbps带宽，也就是说每个用户只能占有其中一部分有效带宽。 网桥和路由器能够将不一样网段互连起来，但路由器能够连接不一样网络协议网段，这么不仅能够提升网络性能和安全性，还能控制广播风暴发生。大部分局域网关键使用IP、IPX、SNA和NetBIOS等网络协议，其中对于IP和IPX，路由器能够提供不一样区域网段通信传输路由选择，对于SNA和NetBIOS，路由器能够对不一样通信进行桥接和过滤。不过管理这种网络会很费力，而且成本很高。 尽管网桥和路由器能改善网络性能，但在网络服务器处和不一样网段工作站之间存在着显著通信瓶颈，即使使用愈加快连接发生，路由器和网桥延时之长也无法支持前面提到对时间要求很高网络应用。 一流赛车可在5秒内从静止状态加速到时速300公里。它们真正表现了汽车领域中“速度”概念。然而，在选择理想汽车时，您还常常需要考虑其它原因。因为高速赛车在标准路面上行驶时存在着部分严重缺点。比如，它们不能灵活地转弯，也不能完全适应速度、天气或路况改变。它们不能用于运输，不能搭载乘客或其它货物，还需要花大力气去维护。能够想象，假如把这种汽车作为标准车辆话，高速公路上将充满了恐惧、混乱、堵塞和碰撞。网络也是高速公路，也有类似特点和规则。灵活性、对标准兼容、效率、易用性、安全性、控制、管理、成本和整体性能等只是很多原因一部分。端到端地控制及平衡这些原因对于建立成功网络结构十分关键。网络能否符合需要？处理新需求时是否需要拆卸或重建网络？（赛车引擎每运行1/4英里就需要更换，但有些引擎运行100000英里也无需修理）上面比较即使有些极端，但它指出：和高速公路系统类似，在选择正确网络技术时必需考虑到各方面原因。仔细地选择是十分关键，因为一旦您机构升级到网络计算模式，网络结构将成为取得竞争优势关键。所以您应该选择一个能够应付这些新挑战技术，它还必需能够实现从主干网向桌面系统无缝结合。通常说来作出决定并不轻易，因为有多个符合上述要求技术可供选，包含：高速局域网、局域网交换技术和ATM。每一个处理方案全部能提供更大带宽和更高性能，全部支持现在网络应用，且各有各优缺点。高速局域网 高速、共享式局域网技术包含FDDI、100CSMA/CD和100VGAnyLAN。每种处理措施提供100Mbps带宽，把有效带宽增加了6-10倍，能够很好地改善网络中数据传输瓶颈(如服务器到工作组连接)问题。高速局域网被广泛地用来替换大量使用路由器和网桥主干网络，但它也存在着缺点，这些缺点限制了它们发展：需要更换电缆线路和硬件设备，花费很高；不支持ATM技术和应用；不可调整桌面系统和主干网带宽，限制了对带宽需求；即使增加带宽，其共享方法也会阻碍广泛同时多媒体应用软件使用；不能提供向ATM过渡路径。 假如目前网络关键问题是缺乏共享带宽，则采取高速局域网来增加有效和总带宽不失为一个好应急处理措施。这种处理方案对于服务器同工作组连接和小型校园主干网尤其适用。局域网交换技术 局域网交换器在各端口之间提供专用包交换连接方法。交换器同桥接器很相同，但交换器有较高总带宽和较小延时特征。基于交换器网络能够大大提升网络性能。 共享式和专用局域网交换器也象路由器和网桥一样能将网络分段，以达成增加共享带宽目标。不管是对于目前10或16Mbps局域网还是全新100Mbps高速局域网，专用局域网交换器全部能够提供专用桌面系统连接，并支持全双工工作方法。 交换式局域网为终端用户提供了专用带宽，这不仅使每一个用户得到带宽大大提升，而且使对时间延迟要求高多媒体应用成为现实。另外在现有网络基础上应用局域网交换技术，其花费不大，也没有技术难点。而且局域网交换器还能够以高带宽方法来连接到ATM或高速局域网这么高速主干网上。这么使用交换技术局域网能够在现有网络物理连接基础上建立一个逻辑连接方法。这些虚拟局域网结构大大改变了路由器在校园网中作用。现有大多数网络传输全部经过路由器来实现，这么将会造成拥挤和时滞。虚拟局域网能够使路由器功效从网络中心移到外围，这么路由器作用将仅仅在子网络之间和在校园网和企业网之外来控制路由，而不是在虚拟局域网中。局域网交换技术优点包含： 简化了网络和工作站管理； 改善时滞，降低对路由器依靠； 以很小花费取得专用带宽； 同原有网络兼容，并可作为ATM主干网补充； 局域网交换技术缺点包含： 桌面系统和主干网带宽不可升级，限制了对更高带宽需求； 假如对网络中信息传输优先级没有确保机制，限制了多媒体应用；工作 组交换器在和主干网之间桥接时轻易造成时滞； 假如在主干网中使用交换器，则因为缺乏大缓冲器和标准流量控制机构，会发生数据丢失现象； 没有对含有破坏性广播通信加以限制，但IBM正在开发一个管理广播通信产品来处理这个问题； 100Mbps交换式局域网费用靠近于ATM费用，但没有相同水平同时传送性能。ATM(异步传输模式) ATM技术能够广泛应用于桌面系统网络、主干网和广域网中。作为ATM基础信元交换技术能够提供高速可调整带宽，含有极好网络性能。ATM集成了混合信息(图象、视频和语音)同时传输和传统数据传输。 ATM除含有交换式局域网全部优点外，还有以下优点： 网络带宽能够调整、预置和即时申请； 极好网络性能，最少路由选择功效，和很完美局域网到广域网连接方法； 经过使用局域网仿真程序或ClassicalIP协议同现有网络兼容；因为简化了网络管理，降低了投资成本；伴随ATM技术发展，ATM多种标准已经制订完成。同时ATM技术不停普及，使ATM产品价格也在不停下降，使得更多用户能够使用ATM技术。 千兆位以太网 伴随数量不停增加用户和数据密集型办公室、Intranet和多媒体应用程序促进带宽需求日益增加，从而给当今很多局域网主干网带来了沉重负担。到了90年代，出现了部分愈加快速衍生产品，如交换式10Mbps以太网、共享式100Mbps以太网和交换式100Mpbs快速以太网等，它们极大地提升了工作组和用户机/服务器应用不停增加企业工作性能-伴随企业采取日益复杂应用程序，很多网管员正在向用户所在网络边缘提供交换式10BASE-T和100BASE-T连接。不过，在台式机和服务器上采取这些优异技术，和提升网络访问速度常常会使局域网主干网承受更大压力，并产生和那些在传统共享式以太网局域网上类似瓶颈。所以，很多网络将能够从愈加快连接中获益。所以在以太网网络演进过程中，千兆位以太网是一个合乎逻辑跃进，如它前几代产品所做那样，承诺将经济、高效地满足当今网络需求。和快速以太网在Internet上所提供10倍加速类似，千兆位以太网正被设计来为网管员提供更高性能，同时保留现有网络基础设施。 千兆位以太网将是MIS机构面临很多网络挑战理想处理方案。当今商业企业采取是超级快速服务器等更为强劲技术，和视频流式传输、可视电话会议或高速文件备份等数据密集型应用程序，新千兆位以太网标准将大大有利于以合理成本大量增加带宽。以下内容叙述了千兆位以太网将能提供给我们关键优势。 千兆位以太网将显著增加纯带宽，以帮助企业迎接负担过重或不停扩展网络基础设施所带来挑战。千兆位以太网通信处理能力将极大地缓解局域网主干网所承受压力，同时为用户提供高效运行数据密集型应用程序所需可缩放性和速度。 千兆位以太网表现了快速以太网带给以太网网络性价比优点，它将以2至3倍于当今快速以太网成本提供10倍于它性能。工作组以这些具体成本目标为宗旨选择使用多种技术，如用于光纤光纤通道物理涂层。千兆位以太网将保留802.3和以太网标准帧格式和802.3管理对象规格。所以，企业能够在保留现有应用程序、操作系统、IP、IPX及AppleTald等协议和网络管理平台和工具同时，方便地升级至千兆位以太网。管理人员将能够在网络中安装千兆位以太网时，尽可能不中止服务，另外，除性能方面收益以外新技术对用户将是完全透明化。 对从快速以太网主干网升级而来千兆位以太网网络管理将是简单而方便，因为新技术省却了学习繁琐，并不要求对MIS人员进行培训，管理人员不用以高成本改变她们网路，不用学习和采取新系统范围技术或网络管理方法，便可将提供附加带宽。 经过和现有10/100以太网标准向后兼容能力，千兆位以太网将提供快速以太网曾经提供一样卓越投资保护。当升级至千兆性能后，各企业将保留现有线缆、操作系统、协议、驱动程序和桌面应用程序。无需对用户或网络管理人员进行培训，网络管理工具和应用程序将维持现实状况。管理人员将能够保留现有已经使用和验证硬件、软件和管理方法，并为她们企业，以最低风险和成本，提供所需功效和性能。另外，因为千兆位以太网将支持光纤媒介，使用交换式光缆分布式数据接口(FDDI)企业能够较为轻易升级至千兆位速度。这将极大地增加提供给用户们带宽，同时又保护了企业在光纤线缆上投资。技术交换式局域网ATM优点1.使用现有适配器1.很高带宽，使用专用路径到服务器2.每个站点可用带宽从10到1000Mbps2.降低网络复杂性3.单点连接（专用）站点能够以全双3.虚拟局域网功效使得管理愈加轻易 工模式运行4.成本上可和交换式局域网和快速局域4.上行链路可用于ATM主干网 网相竞争5.假如使用公共服务器，站点是单点连5.对于要求更高带宽或使用语音、视 接时，能够有限地用于多媒体应用 频或多媒体应用很理想6.去掉了部分网桥和路由器，所以管理6.能够支持多个视频流和同时文件传 愈加轻易 输支待全部基于标准缆线系统7.保护在现有共享局域网集线器和集中 器上投资缺点1.不可调整 1.全部站点和交换器全部需要新适配2.没有流量控制 器，网络操作系统需要设备驱动程序3.没有服务质量总结1.一个用于工作组功效强大中期解1.台式机战略选择，因为它简单，易 决方案，不能很好地处理等时应用 于管理和操作，可用带宽高，每位用2.对于经过微分段现有局域网来逐步升 户总费用较低 级很理想依据xx软件园办公楼需求，结合目前网络技术发展，我们推荐采取以ATM为主干，100M交换以太网到桌面网络设计方案。同时我们也设计了另外一套以1000M交换以太网为主干，100M交换以太网到桌面方案供用户选择。方案1 依据xx软件园办公楼布局，提议局域网采取二级星型网络体系结构。第一级为主干网，在办公大楼计算机房采取高性能大吞吐量快速ATM交换机作为主干网中心交换机，第二级网络则依据实际需求，选择100M以太网交换机作为网络第二级分节点交换机，经过交换式高速上连端口连接主干网交换机，从而形成高速带宽主干网。分节点交换机为当地各站点提供独享100M带宽。这种网络拓扑结构能够充足发挥目前ATM技术及高速交换网络吞吐效率，从而满足网络现有带宽需要，同时又能够方便结构VLAN，方便用户网络应用。方案2 依据xx软件园办公楼布局，提议局域网采取二级星型网络体系结构。第一级为主干网，在大楼二层和六层配线间采取高性能大吞吐量千兆位以太网交换机作为主干网中心交换机，六层和二层配线间两台千兆位以太网交换机之间用由两个千兆位以太端口组合成2千兆位带宽中继组相连接，以满足网络主干带宽需求；第二级网络则依据实际需求，选择100M以太网交换机作为网络第二级分节点交换机，经过交换式千兆位上连模块连接主干网交换机，从而形成高速带宽主干网。分节点交换机为当地各站点提供独享100M带宽。这种网络拓扑结构能够满足网络现有带宽需要。4.2网络设备选型 因为我企业在设计本方案时严格遵守前面所述设计标准精心选择最适宜用户网络产品，我们自信做到了在全方面完成相同设计要求前提条件下，最大程度地节省用户投资，正因为设计时精雕细琢，我们才对整个设计方案可行性和可靠性充满了信心。选择Xylan企业或3Com企业交换机产品因为网络系统是一个包含到多个设备大型工程，为了确保方案可行性和可靠性，同时满足未来网络升级，我们选择了在性能/价格比方面含有较大优势Xylan企业或3Com企业设备，作为xx软件园办公楼网络系统主干关键交换设备。Xylan企业介绍 1993年诞生Xylan网络设备企业，经过四年不懈努力以全新交换技术在竞争猛烈计算机网络市场上取得了骄人成绩，成为一家享誉全球专业网络设备制造厂商。 三年多来，因为不停在LAN Switch、ATM交换、虚拟网和广域接口方面所开发新功效，Xylan企业快速跃居业界领先地位。Xylan企业在成立之初就和IBM、DEC、日立、阿尔卡特等著名企业在技术、生产、销售、维护服务方面建立了紧密合作关系。 美国Xylan企业推出ATM、IP防火墙和硬件路由等最新功效，并将其集成于XylanOmni Switch平台上。由此xylan更成为全球首家在交换设备中集成防火墙功效网络设备厂商。 作为一家股票上市企业，Xylan企业96年度营业额、纯利润和每股收益全部达成了创统计水平。营业额和去年相比增加了333，达成1.28亿美元。 正如Xylan企业总裁兼首席实施官Steve Y Kim所指出：历史上每一次新技术新产品发明，就会随之产生一家以此技术为关键新企业。伴随这些新产品形成市场不停地成长，这一企业将会成为这个市场领导者，正如Cisco领导路由市场、Fore领导了工作组ATM交换机市场、Bay Networks领导了10Base-T HUB市场一样，Xylan最终也将在交换网络市场一展雄风。 Xylan技术优势关键表现在其优异交换机技术上 伴随网络规模不停扩大，大家又提出了虚拟网概念。虚拟网能够使网络用户超越网络物理位置分布制约而形成一个逻辑局域网，而且能够有效地隔离网上广播信息无须要传输，从而既增强了网络灵活性，又降低了网络传输带宽浪费，提升了整个网络效率。 虚拟网功效是Xylan交换产品第一大特点 众所周知，网络协议可分为七层，而现在绝大多数交换机全部只是在第二层网络协议上进行网络传输，做到虚拟网划分，所以无法识别高层网络协议，也无法进行虚拟网之间通信。这是因为虚拟网在第一、第二层网络协议上相互之间是完全隔断，必需由第三层网络协议进行转发，而现在这些交换机并不含有此项转发功效，所以不得不增添路由器进行通信。 现今世界上众多著名专业交换机厂商全部提供了高性能交换机产品，也支持虚拟网技术。但现在这类交换机产品全部只能做到网络第二层协议转换，当两个虚拟网请示相互通信时，只能借助增添路由器方法来实现，既增加了设备开支，降低了系统性能，同时又提升了网络管理和维护复杂性。而Xylan在其交换机内部集志了路由功效，能支持第三层网络协议转换，各个虚拟网之间通信就能够在交换机内部直接进行，为现代计算机交换网络发明了一个全新设计思绪。正因为含有这么优异技术，Xylan企业交换机在网络交换领域中独树一帜。 不一样MAC协议之间交换功效是Xylan交换产品第二大特点 不一样计算机网络协议之间互连，不一样厂商网络产品之间互连一直是困扰交换机发展关键原因。完全跨多种平台网络交换能力一直是网络界梦寐以求目标，”Any-to-Any”网络交换能力是Xylan企业交换机在数据传输时无须再进行繁软件换算，而中直接地转发出去。所以，Xylan企业交换机就能够同时支持多块传输协议完全不一样模块，比如在一个Omni Switch交换机中就能够同时装有以太网、FDDI、ATM等多种模块。这么，一个交换机就能够同时用作多个不一样协议网络中心，而且还能够依据用户不停发展需求增加或更换多种类型子网和虚拟网，给网络设计者、管理者和用户发明前所未有灵活性和强大功效。 内置多协议路由和IP防火墙功效是Xylan交换产品第三大特点 在同一交换平台上集成LAN交换，ATM交换，WAN访问，多协议路由，IP防火墙，基于SNMP网管功效是Xylan交换产品第四大特点 网络交换技术发展到今天，交换产品正朝着高传输带宽，多协议支持，模块化结构方向发展，而Xylan企业正以其优异技术走在业界前列。XYLAN企业产品技术介绍 Xylan企业是世界上占领先地位交换网络设备供给商，是网络界领先企业级交换网厂商。Xylan企业是ATM论坛、帧中继论坛、千兆以太网论坛订组员，其虚拟网技术在业界处领先。该企业产品线集中于企业级、校园级骨干交换机，其ATM交换机是继FORE企业第一代ATM交换机，Cisco企业第二代ATM交换机以后第三代产品。 现在，各个厂商全部致力于骨干交换机设计研发工作，Xylan紧紧抓住了交换机技术中关键技术：虚拟网交换技术。Xylan率先实现七种虚拟网设置管理技术，实现在交换机内虚拟网通讯即第三层交换。 以下从产品类型、功效方面对XYLAN产品和虚拟网技术作一介绍： 产品类型 XYLAN企业产品遵照功效一体标准，所以是依据交换机所支持插槽数目来分类，有9槽Omni Switch(Omni 9e,Omni 9x,Omni 9wx),5槽Omni Switch(Omni 5e,Omni 5x,Omni 5wx)和3槽Omni Switch。其中除Omni5e/9e之外，其它产品类型均提供ATM信元交换矩阵，以支持ATM信元交换配置，这么，可为用户提供三种平台选择：帧交换平台、帧交换/ATM信元交换平台和ATM信元交换平台。 产品功效 XYLAN企业交换产品含有相同体系结构和系统功效，它们是： 网络交换功效:支持Ethernet,Token Ring,Fast Ethernet,FDDI/CDDI,ATM uplink,ATM Cell switching,Frame Relay,ISDN和未来Gigabit Ethernet交换端口。 不一样网络类型端口之间桥接功效：不管是Ethernet端口，Token Ring端口，Fast Ethernet端口，还是FDDI，ATM端口，能够在它们之间进行任意桥接转换操作，而在传统网络中，必需采取路由来处理不一样类型网络接口之间操作。 虚拟网络功效：XYLAN交换产品中已经集成了虚拟网络功效，为用户提供给用上灵活性、安全性和高效率可管理性，这些功效包含：1)提供多达7种划分虚网方法，而且许可在网络中采取不一样方法来生成虚网(Port,MAC,Protocol,Subnet,Multicast,User define及Authenticated User方法);2)同一个虚网组员能够存在于不一样交换机中，这意味着虚网能够跨越网络主干(FDDI,ATM,Fast Ethernet,Frame Relay等);3)同一虚网中组员能够在网络中任意移动，交换机能自动进行追踪，使其仍为原来虚网组员，这给网络管理带来了灵活性和时间、费用节省。 分布式路由功效：XYLAN交换设备中已经集成了路由服务功效，支持IP，IPX网络传输，支持RIP/RIP II，OSPF，BGP 4等路由协议，在交换式虚拟网络中，采取分布式路由策略更符合成本效益标准。 广域网访问功效：XYLAN产品中提供帧中继(Frame Relay),ISDN,ATM T1/E1、ATM T3/E3广域访问功效，这使得虚网功效可延伸到广域网范围，从而建立企业范围交换式虚拟网络。 容错功效：采取分布式处理和存贮结构和无源式背板设计，使得任一交换模块发生故障时，不影响系统中其它模块正党操作，而且还可对发生模块进行不停机更换模曜操作，还可采取管理模块双工冗余配置、双电源热备份配置，而对交换机之间连接来讲，还可采取线路冗余配置。 网络管理功效：支持对整修交换网络单网管站点/多网管站点配置；提供图形化网管工具；提供交换机、交换模块、交换端口三级配置管理；提供虚网配置工具；全部网管工具可运于HP OpenView,Sun NetManager,IBM NetView等网管平台上，也可单独运行在Windows3.1,Windows95/NT平台上；支持联机，脱机管理方法；支持RMON和Port Mirroring配置。 虚拟网技术 Xylan虚拟网交换技术了虚拟网交换技术发展方向。 为何使用虚拟LAN？当今网络中最令人费解概念之一，就是虚拟LAN(VLAN)。虚拟LAN是新东西，其广泛使用才刚开始，各个厂商为了得用大家对它感爱好这个新趋势，结果把虚拟LAN真正概念弄得模糊不清。最终，在交换产品中实现虚拟LAN方法多个多样，每种全部有其不一样功效和不足。 为何使用LAN交换机？提到虚拟LAN，大家头脑中第一个反应是：它们是LAN交换天然副产品。所以，我们必需搞清楚我们为何要使用LAN交换机。 局域网络上传送数据量一直在稳步和快速增加，在某种程度上，其简单原因是目前应用快速增加；现在几乎每个人全部使用一台台式计算机，而她们又几乎全部由网络连在了一起，这和仅仅几年前情况全部是大不相同，甚至包含大型网络。但硬件和软件上两种新趋势，推进了网络应用增加。 交换不足是什么?LAN交换机取得高性能水平靠是使用简化进程；它们基础是网桥，而不是路由器，它们经过第二层(MAC)交换目标/源地址；这比路由选择简单得多。公为了在一个协议堆栈如TCP/IP中传送信息，路由器必需管理多个协议：路由选择、地址分辨、互连网包传输、互连网控制消息等。很多网络综合了多个堆栈，而每个堆栈全部需要一整套协议。 使用桥接建立局域网络已不是什么新奇之事。第一批LAN建立时使用是相对简单网桥。现在和过去区分是硬件有了极大进步，一个交换机能够传输帧数量十分庞大。 全部桥接网络全部有基础局限网桥，因为它们不参与第三层协议；该协议使用MAC广播，把广播发送到全部端口，即使点到点(unicast)信息流和发送和接收这些帧具体端口是分离，但广播必需发送至全部地方，带有目标MAC地址而又未被桥了解帧，也必需四处发送。 大多数中等规模网络中，这种洪灾(flooding)对其它信息流几乎没什么影响，大多数网络中其实并没有这么多广播，而且新unicast地址快就知道了，然而，在极大型网络或广播异常多网络中，这种洪灾有可能影响到点到点信息流。若发生这种情况，关键是把广播隔离在所谓广播域中。 在过去十年建立很多局域网络使用集线器和路由器。工作站、服务器及其它设备和集线器连接起来，而集线器又和路由器互连。在这种类型LAN中，广播域是自动建立，因为每个集线器(或集线器段或环)全部是一个广播域。路由器是广播域互连基础设备。但在基于LAN交换机网络中，我们需要以其它方法提供此功效。 虚拟LAN怎样处理这些不足？一个虚拟LAN就是一个广播域。正如使用集线器一样，虚拟LAN中全部设备全部会看到全部广播及带有未目标地地址全部帧，只要这些广播和“未知”帧是从该虚拟LAN内部发出。 这也没有什么新奇，这完全是基于集线器和路由器LAN中使用相同技术。使用集线器和路由器，帧就在一个集线器内再现长在集线器之间路由传送。使用虚拟LAN，帧在虚拟LAN内交换(桥接)，并在虚拟LAN之间路由传送。所以，虚拟LAN也就是我们熟悉网络做法一个更灵活版本。 其新奇之处于于，广播域不再限于网络某一物理部分内设备上。这是很关键。请记住，交换比路由选择简单，所以速度快。数据在设备之间无须进行路由选择，而是进行交换，传输速度就快得多。对于基于集线器/路由器网络来说不幸是，需要天天连在一起各个设备，通常在建筑物不一样部分，甚至在校园或市区内不一样建筑物内。假如虚拟LAN足够强大，它就能够处理这个问题。配置良好虚拟LAN中广播域，能够跨建筑物、校园或城市。所以，路由选择必需性被减至最低，数据传送速度就快了很多。 虚拟LAN还有什么优点？路由器使用第三层地址在LAN上传送数据。每个第三层地址全部包含一个字段，该字段标识能找到目标地广播域（其“网络地址”）。这些地址由一个网络管理员赋给，通常输入到工作站网络软件配置文件中。在基于集线器/路由器网络中，网络地址标识一个以太网段或令牌环。 不幸是，假如某一设备从一个集线器移到另一个集线器，其网络地址就不再正确了，而且必需人工地去进行校正。假如偶然发生，工作量倒也不大，但在大型网络中，每十二个月四处搬移工作站百分比很高，则这个进程就会占用大量时间。尤其是，更新工作完成之前，机器就无法通信。好虚拟LAN能够消除这个问题。一个工作站或服务器，不管它在什么地方和网络连接，全部自动地保留在这个虚拟LAN中。 理论上，网络地址能够由管理员选择任意方法赋给。不幸是，在目前大多数网络中，情况并非如此，原因是Internet。为了把专用网络和Internet相连，有必需把网络号码限制在Internet号码管理局指定编号内。但这个世界性网络爆炸性增加已占用了大部分可能网络编号，所以，每个企业可能号码就十分有限了。 在下一代IP广泛实现以前，虚拟LAN有利于降低B类和C类地址浪费。虚拟LAN能够很有效地使用有限数目标网络地址。在基于集线器/路由器网络中，每个段或环全部需要它自己子网号，方便路由器在它们之间传送数据。在虚拟LAN网络中，任何数目标段或环全部能够结合成一个虚拟LAN，这么地址就不会被浪费。 虚拟LAN应该处理问题是什么？象任何新技术一样，虚拟LAN也在发生快速改变。有些厂商提供相对简单功效，其它实现则功效强大。但关键是了解虚拟LAN需要处理应用，以分析它们之间不一样。1.多个MAC类型 请记住，转移到交换LAN基础目标是为了增加吞吐量。要做到这一点，一个根本方法是把网络分成较小段或环；最终，让每个设备设备独占一段或环，对它们进行交换，如前所述，这意味着工作站不再争用带宽。假如全部网络通信全部是对等，则这种“微观段”本身将使性能极大提升。然而，实际应用中通常有一个或多个中央资源，被大量工作站访问。这些资源可能是文件服务器、应用服务器、大型机或路由器。假如对中央资源访问速度小于工作站速度，则会产生瓶颈。 为处理此问题，现代交换网结构使中央资源运行速度快于工作站速度。比如：10Mbps以太网工作站和100Mbps以太网服务器；16Mbps令牌环工作站和100MbpsFDDI服务器；以太网/或令牌环工作站连接到运行速度为155Mbps基于ATM服务器。 很显著，如前指出，关键是在工作站和服务器这间交换信息流，而不是进行路径选择。这意味着虚拟LAN必需能够适应多个MAC类型。2.和集线器结合交换机 十年来，网络设计者们一直在用集线器和路由器设计LAN。现在已经存在庞大基础设施无法一夜之间进行替换。即使这个可行，很多工作站吞吐量要求仍然相对较低。带宽需求较低工作站可先连接到集线器然后再连接到交换网络上，而要求较高工作站是直接交换。 集线器基础上是个布线设备，建筑物某一部分全部工作站全部连接到同一个集线器上，而不管使用它
