热电扩建工程施工组织设计样本.doc

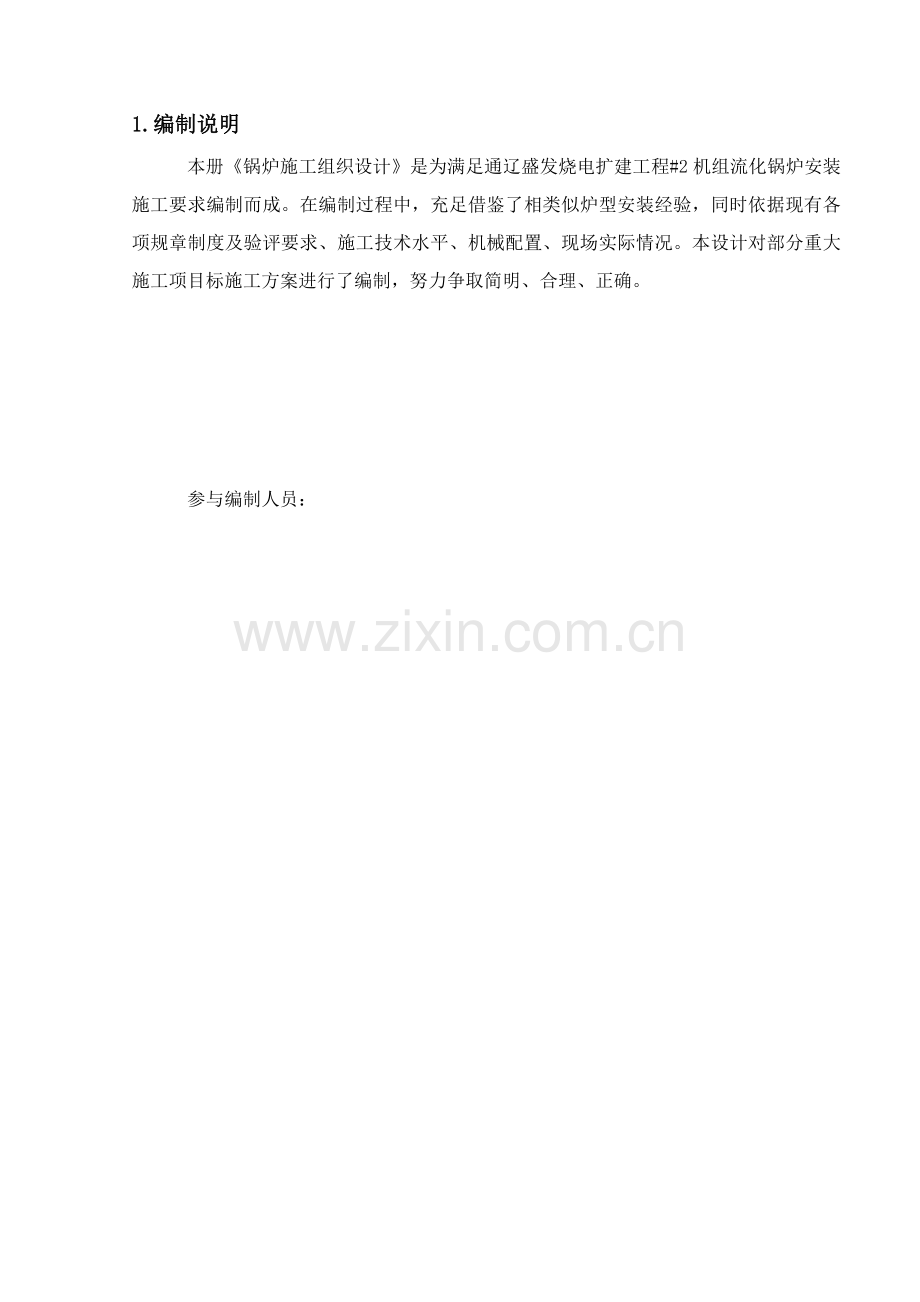

1.编制说明
本册《锅炉施工组织设计》是为满足通辽盛发烧电扩建工程#2机组流化锅炉安装施工要求编制而成。在编制过程中，充足借鉴了相类似炉型安装经验，同时依据现有各项规章制度及验评要求、施工技术水平、机械配置、现场实际情况。本设计对部分重大施工项目标施工方案进行了编制，努力争取简明、合理、正确。

参与编制人员：

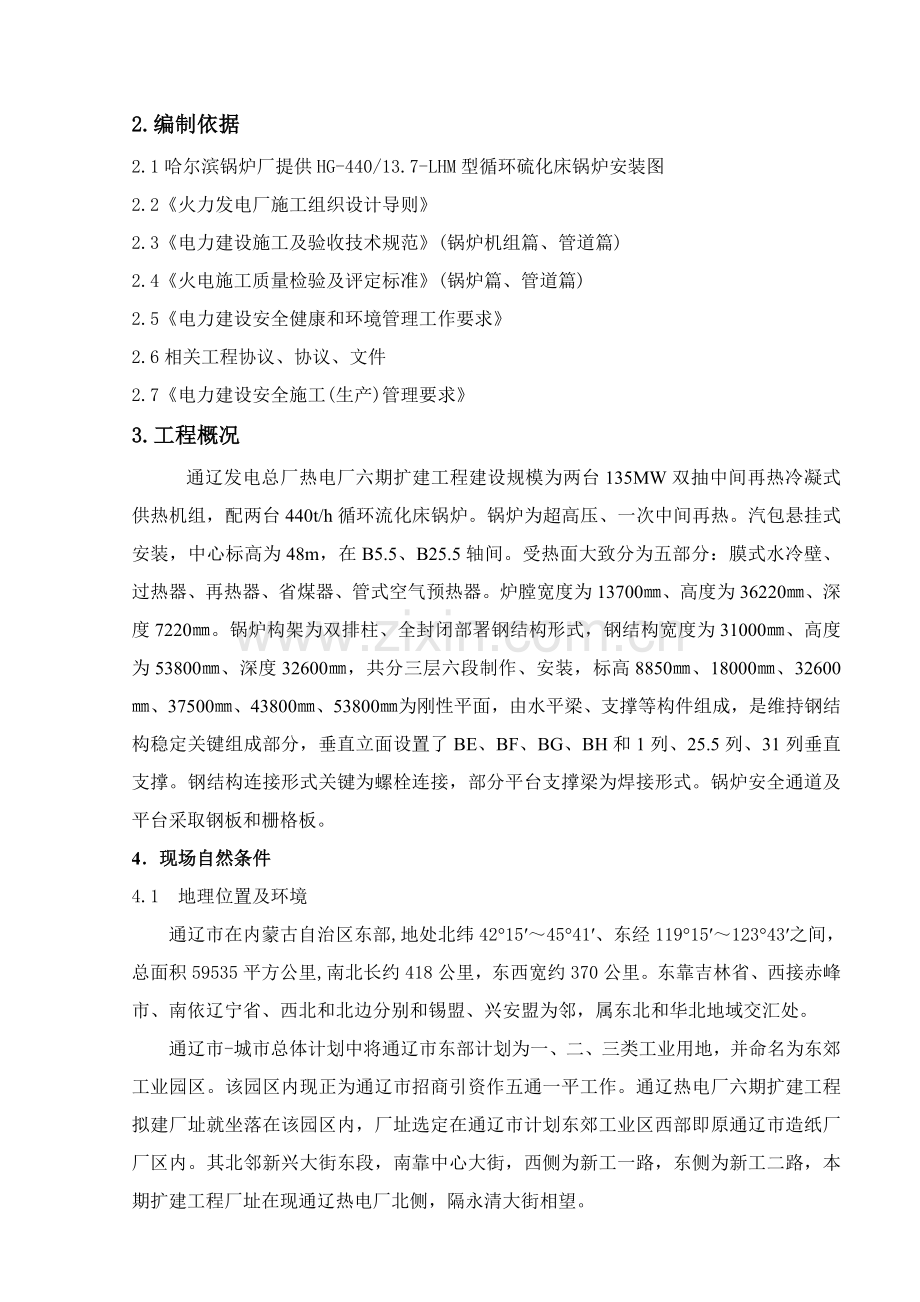

2.编制依据
2.1哈尔滨锅炉厂提供HG-440/13.7-LHM型循环硫化床锅炉安装图
2.2《火力发电厂施工组织设计导则》
2.3《电力建设施工及验收技术规范》(锅炉机组篇、管道篇)
2.4《火电施工质量检验及评定标准》(锅炉篇、管道篇)
2.5《电力建设安全健康和环境管理工作要求》
2.6相关工程协议、协议、文件
2.7《电力建设安全施工(生产)管理要求》
3.工程概况
通辽发电总厂热电厂六期扩建工程建设规模为两台135MW双抽中间再热冷凝式供热机组，配两台440t/h循环流化床锅炉。锅炉为超高压、一次中间再热。汽包悬挂式安装，中心标高为48m，在B5.5、B25.5轴间。受热面大致分为五部分：膜式水冷壁、过热器、再热器、省煤器、管式空气预热器。炉膛宽度为13700㎜、高度为36220㎜、深度7220㎜。锅炉构架为双排柱、全封闭部署钢结构形式，钢结构宽度为31000㎜、高度为53800㎜、深度32600㎜，共分三层六段制作、安装，标高8850㎜、18000㎜、32600㎜、37500㎜、43800㎜、53800㎜为刚性平面，由水平梁、支撑等构件组成，是维持钢结构稳定关键组成部分，垂直立面设置了BE、BF、BG、BH和1列、25.5列、31列垂直支撑。钢结构连接形式关键为螺栓连接，部分平台支撑梁为焊接形式。锅炉安全通道及平台采取钢板和栅格板。
4．现场自然条件
4.1 地理位置及环境
通辽市在内蒙古自治区东部,地处北纬42°15′～45°41′、东经119°15′～123°43′之间，总面积59535平方公里,南北长约418公里，东西宽约370公里。东靠吉林省、西接赤峰市、南依辽宁省、西北和北边分别和锡盟、兴安盟为邻，属东北和华北地域交汇处。
通辽市-城市总体计划中将通辽市东部计划为一、二、三类工业用地，并命名为东郊工业园区。该园区内现正为通辽市招商引资作五通一平工作。通辽热电厂六期扩建工程拟建厂址就坐落在该园区内，厂址选定在通辽市计划东郊工业区西部即原通辽市造纸厂厂区内。其北邻新兴大街东段，南靠中心大街，西侧为新工一路，东侧为新工二路，本期扩建工程厂址在现通辽热电厂北侧，隔永清大街相望。
本工程拟建场地部署在通辽市造纸厂厂区内，厂区现占地17.5公顷，自然地面标高在175.80—176.50之间，地势平坦，厂区东南高，西北低。厂区内有造纸厂遗留车间、仓库及办公楼，大部分建筑比较陈旧，已无可利用价值，且厂区内原有建筑、地上管线及地下管沟将对以后电厂建设造成一定影响。现通辽市已组织对该厂区内建筑物及地上管线进行拆除，现在已经完成厂区五通一平。
4.2 地质条件
通辽市地域在新华夏结构体系，大兴安岭隆起中南段和松辽沉降带和纬向阴山——天山结构带复合部位，处于华北板块北部边缘，在区域结构应力地作用下和这些巨型结构控制下，使通辽地域形成特殊地质条件。通辽地域第三纪沉降区和第四纪沉降区，因为西辽河作用，沉和厚度达200余米细砂、中砂、卵石为粘土层，在通辽地域无岩石露头。
4.3 气象条件
通辽市属温带大陆性气候。春季干旱多风；夏季炎热，降水集中；秋季清凉；冬季干冷。
通辽地域关键气候特征值以下：（1971-）
年平均气温 6.6度
极端最高气温 38.9度
极端最低气温 -31.6度
年平均降雨量 373.6毫米
最大日降水量 110.4毫米
年平均蒸发量 1774.4毫米
最大风速 21.0米/秒
最小风速 静风
年平均风速 4.0米/秒
冬季主导风向 NW
夏季主导风向 S
最大冻结深度 1.79米
4.4交通运输
拟建厂区内有造纸厂铁路专用线，专用线在厂区东侧，南北向部署，铁路为单线工企Ⅲ级，机车牵引定数4000吨，机车型号为东风4，最小曲线半径250米。该铁路专用线为从通辽站至东郊工业区铁路专用线支线，六期工程能够对原有纸厂铁路专用线进行改造加以利用。六期工程燃煤及设备材料能够经过通辽站铁路调度，由原纸厂铁路专用线运输至电厂内。厂内铁路新建两条重车线及两条停车线，能够满足电厂燃煤及设备材料运输需要。
5.锅炉结构概述
5.1总体设计
通辽发电总厂热电厂六期2×135MW技改工程锅炉是哈尔滨锅炉厂生产，单锅筒、自然循环、单炉膛、一次中间再热、平衡通风、全钢结构、高强螺栓连接、固态排渣、风水联合冷渣器、露天部署、超高压循环流化床锅炉。锅炉型号为HG-440/13.7-L.HM28，锅炉B-MCR及B-ECR工况分别对应汽轮机VWO和THA工况。循环物料分离采取高温绝热旋风分离器，锅炉采取支吊结合固定方法，炉膛水冷壁、过热器、再热器和省煤器采取悬吊结构，空气预热器、分离器采取支撑结构。锅炉开启采取床下床上开启方法。
5.2锅炉基础性能
5.2.1锅炉容量和关键参数
型号： HG-440/13.7-L.HM28
锅炉最大连续蒸发量：440t/h
过热器出口蒸汽温度：540℃
过热器出口蒸汽压力：13.7Mpa
再热器蒸汽流量：422t/h
再热蒸汽进/出口压力：3.821/3.627Mpa
再热蒸汽进/出口温度： 368℃/540℃
省煤器进口给水温度：241℃
5.2.2锅炉运行原理
本锅炉是一个高效低污染新型锅炉，该锅炉采取了循环流化床燃烧方法，循环流化床锅炉因为含有燃料适应性广、有利于环境保护、负荷调整性能好、燃烧热强度大、炉内传热能力强、灰渣综合利用性能好等通常常规煤粉锅炉所不含有优点。
循环流化床燃烧技术最大特点是燃料经过物料循环系统在炉内反复燃烧，又经分离器和返料器数次循环利用，使燃料颗粒在炉内停留时间大大增加,直至燃尽。循环流化床锅炉燃烧另一特点是采取清洁燃烧，即向炉内加入石灰石粉，在燃烧中直接除去SO2，炉膛下部采取欠氧燃烧和低温燃烧，降低了NOX排放。
6.工程范围及关键工程量
#2机组HG-440/13.7-L.HM28循环流化床锅炉1台
热力系统
除尘器本体设备
燃油系统
锅炉本体关键工程量：
锅炉钢结构：1250t
汽包（包含内部装置）：69.74t
空气预热器：416.682t
旋风分离器及回料器：308.417t
水冷壁（不包含刚性梁）：295.536t
过热器及连接管、吊挂装置：406.197t
再热器及减温装置：370.619t
省煤器蛇形管排：228.372t
7.施工现场平面部署
锅炉组合场在三期工程锅炉间扩建端，受热面组合及烟风道加工均部署于此，设备到货后也放置到该区域。施工场地中部署有LQ3032型龙门式起重机1台。
8.关键施工机械配置及部署
锅炉主吊机械选择一台DBQ/80型80t塔式起重机，部署在炉后侧距K5轴12m位置，吊车轨道中心线距钢架BH轴线13000mm。在锅炉组合场部署一台辅助LQ3032型30t龙门式起重机，其轨道由南向北经过“锅炉组合场”、“汽机组合场”。该龙门吊轨道全长100m，其中60m在锅炉组合场内，40m在汽机组合场内。
9.力能供给
9.1 压缩空气
锅炉组合场内部署一台0.6m3/min空压机做为锅炉组合场管排、组件使用汽源，因为本台锅炉组合场地较小，现场采取胶皮管道输送。
9.2氧、乙炔气
在物资库存放氧、乙炔气瓶，不采取集中供给和母管输送，现场采取散瓶供汽。
10.关键施工方案及重大施工技术方法
10.1关键方案介绍：
10.1.1钢结构吊装方案
依据钢结构结构形式和主吊机械DBQ/80型80t塔式起重机部署情况，钢结构吊装次序由炉前向炉后，吊装完第一层钢架找正验收合格后，再进行第二层钢架吊装工作。方便于空气预热器能够随同钢结构同时吊装、同时找正，使锅炉构架形成稳定结构。
10.1.2空气预热器吊装方案
因为空气预热器部署在锅炉尾部烟道正下方，所以在锅炉后部顶板梁吊装之前完成空气预热器主体结构吊装工作。空气预热器主体将尽可能扩大组合量，以降低吊装时间。
10.1.3吊挂装置吊装方案
锅炉吊挂装置在锅炉顶板结构吊装后开始安装，吊装时尽可能将吊杆梁、吊杆及过渡梁等组合吊装。吊挂装置吊装后作好防坠落方法。
10.1.4汽包吊装方案
汽包吊装采取由80t塔吊和炉顶上方设置一套滑车组联合吊装。
10.1.5水冷壁安装
炉膛四侧水冷壁上、下段管排分别和对应集箱在地面组合成组件（其中上部包含两段管排），前后墙分成四片，不带刚性梁，左右侧墙带刚性梁组合。中间隔墙分上下两段进行组合。利用80t塔吊自下而上，吊装存放。
10.1.6II级过热器和II级再热器安装
在炉膛上部部署了II级过热器和II级再热器管排，管排若分段抵达现场，则在组合场将管排组合成整片。
采取单片吊装方法，利用80t塔吊和50t汽车吊配合在组合场将管排扳起，经过顶板上预留开口位置送至安装位置就位。吊装时合理选择吊点确保吊装后管排平整度。高空存放采取钢丝绳吊挂。
10.1.7包墙过热器安装
前包墙：管排和上、下集箱组合成一个组件；
后包墙：上集箱和上段管排组合成一个组件，下集箱和下段管排组合成一个组件；
侧包墙：上联箱和上部管排组合成组件，下联箱和下部管排组合成组件，左右侧计四件；
吊装：吊装时利用80t塔式起重机和50t汽车吊配合将组件力起，80t塔式起重机吊装组件上部，由炉顶安装位置上方预留空挡落下经倒钩至就位位置，找正安装。吊装次序为：前包墙、左右侧包墙、后包墙组件。吊装时前包墙和右包墙下段临时吊挂在钢架上，预留出过热器和再热器管排安全通道。
10.1.8尾部通道内受热面安装
尾部包墙过热器内由上至下依次部署III级过热器、I级再热器和I级过热器，各级蛇形管排经过省煤器吊挂管吊挂在尾部竖井内，I级过热器下部部署省煤器，省煤器为吊挂结构。依据结构特点，尾部竖井内过热器，再热器管排组合成一片、省煤器等蛇形管排采取散件、自下而上安装施工方案。
10.1.9旋风分离器及分离器出入口烟道安装
旋风分离器出口烟道在组合场地面组合成组件；分离器入口烟道在组合场地面组合成组件；旋风分离器筒体在组合场地面组合成组件。各组件直接用80t塔吊吊装至就位位置、找正安装。
锅炉水压试验、锅炉烟、风管道安装、锅炉隶属设备安装、锅炉化学清洗等项目祥见各施工方案。
10.2锅炉钢结构安装
10.2.1施工程序
★锅炉钢结构安装工艺过程
基础划线→标高复查和基础凿毛→柱底板安装立→柱1m标高线划线、复查→结构第一层吊装→高强螺栓初紧→第一层找正→高强螺栓终紧→检验验收→柱脚二次灌浆→上层结构吊装→顶板梁吊装→钢结构完善
锅炉钢结构安装采取小片组合、分段吊装方法，即每安装完一层钢架，立即找正，然后进行高强螺栓初紧及终紧，最终进行质检验收，验收合格后再安装上一层钢结构。对应平台、楼梯、栏杆随即安装。
★钢结构第一段吊装
按以前向后吊装次序，吊装对应立柱、横梁、拉条、和梯子平台。钢结构整体找正，高强螺栓初紧、终紧，经四级检验合格后终紧进柱角二次灌浆，强度合格后进行第二段吊装。同时立即将第一段钢结构节点做好防腐工作。
★钢结构第二段吊装
钢结构第二段吊装，同第一段吊装相同，以前向后吊装，伴随柱子吊装同时安装横梁、拉条、平台和梯子。对第二段验收，尤其是垂直度，要对第一、第二段垂直度同时验收，验收合格后再进行下一段吊装。
★钢结构三、四、五、六段吊装
钢结构三、四、五、六段吊装和一、二段相同，同时检验和修正立柱整体垂直度，确保整体误差在许可值之内。
★顶板梁吊装
锅炉顶板吊装直接采取80t塔式起重机单独吊装就位。
钢结构安装施工方法和内容
★首先要对基础放线进行复检，包含基础轴线、标高线无误后，安装柱底版，用调整螺栓调整柱底版标高，柱底版找正后紧固螺栓，然后经四级验收。
★在钢架第一段吊装前，先复查厂家给定柱1m标高线正确性，和柱子上平面法兰口平面度和立柱弯曲、扭曲情况，检验无误后，带上全部隶属设施如抱卡、临时爬梯等。临时设施不能直接点焊在柱子上，用抱卡和柱子固定，再把梯子焊在抱卡上，为确保爬梯在施工人员上下时不晃动，相邻两固定点之间距不能大于2米。为确保施工人员使用方便，爬梯不能紧贴柱子侧面，临时爬梯距离柱子侧面100～150mm为宜。抱卡用角铁制作，用螺杆固定在柱子上，角铁和柱子之间加垫胶皮（5～6mm）以防抱卡脱落、滑动。在抱卡制作中要求角铁和圆钢用无齿锯切割，角铁用机械钻孔，不准用割把开孔，焊接焊缝高度不能低于6mm，所选择螺杆和紧力必需经校核计算。抱卡上脚手板和抱箍必需牢靠可靠，接触不滑动，抱卡上临时平台、护栏齐全牢靠且制作要求统一、美。
★起吊立柱第一段时，待地脚螺栓穿好后，检验立柱标高和垂直度，1m标高线用水平仪测量，垂直度由两台经纬仪从相互垂直角度同时测量，测量人员需经专业培训合格。当标高和垂直度调整合格后，将地脚螺栓紧固，拴好拖拉绳，确定稳定后摘钩。第一段钢结构其它立柱待标高、垂直度按上述要求找正合格后，连接横梁高强螺栓全部预紧完，才可安装其它结构，待第一段钢结构主柱、主梁、拉条等安装完，几何尺寸合格，全部螺栓终紧完，即可对第一段钢结构验收，合格后方可安装第二段钢结构。
★立柱中零碎杆件安装时，必需先固定上端；若遇特殊情况须先固定下端，待下端螺栓安装好后，必需用拖拉绳将零碎杆件固定稳固后方可摘钩，再穿上端螺栓。
★立柱和横梁之间连接件尽可能和横梁、立柱一起吊装，具体方法是：起吊前在地面上每根横梁两端上侧、左右侧各带连接件，每根立柱卡头下侧、左右侧各带一块连接件一起吊装。
★型如“п”型连梁、斜拉条在地面进行预组合，螺栓连接初紧即可，待正式安装后，螺栓再拧紧到要求紧力。
★立柱二段吊装时，前期准备工作和一段相同，但还须准备部分多种尺寸薄形垫片，材质靠近（此垫片应由锅炉厂配置）。假如柱和柱之间平整度不够或柱子垂直度不符合要求，均需用这些垫片调整，垫片加完后把四面飞边打磨洁净。每根立柱就位后，其连接梁应对应就位，以免受力不均造成设备和人身事故。绝对不许可下段钢柱连梁没有安装完就吊上段立柱。其它几段立柱和第二段吊装基础相同。
★钢架结构应安装一件找正一件，上一工序未完成严禁进行下一工序安装工作，以免造成无法纠正错误。
★高强螺栓在安装时，先用撬棍和过眼铳子将各件之间螺栓孔对齐，再穿螺栓，当柱、梁就位后如发觉螺栓孔有问题应立即同技术人员、厂家现场代表、甲方、监理部门联络处理，决不许可随意切割、打孔等。
10.2.2钢架安装对控制点设置
★钢架基础放线，柱底板安装完成应进行验收。
★钢架第一层安装后应立即找正验收，然后进行钢架柱脚二次灌浆。
★在安装完一层，找正验收以后，才能够开始安装上一层钢架，每段钢架验收作为控制点，每段钢架验收后三天内做完螺栓节点防腐工作。有间隙要事先用腻子填好，防腐油漆不得少于两遍，从而达成保护节点作用。
★立柱安装完，顶板安装前应对钢架整体找正，确保顶板正确顺利安装。
★受热面安装前应对钢架进行整体验收，并将测量结果做好原始统计。
10.2.3钢架安装注意事项
★钢架标高误差以1m线为基准，所以第一段立柱1m标高线相对误差要求很高，安装时第一段立柱标高线必需控制在±1mm优良范围以内。
★钢架安装前要对设备表面认真清理，尤其是高强螺栓连接板摩擦面必需确保摩擦系数。
★柱子在安装前进行全方面检验，尤其是柱接口平面度、弯曲度、扭曲度，如有超标现象立即统计，并和监理、甲方、厂家共同协商，制订处理措施。
★厂家杆件到货后，常常有部分需返修构件，施工前尽可能做好设备检验，以免造成无须要麻烦。
★设备到货后，清点必需立即，且各段各层杆件区域划分明确并摆放合理，便于查找。
★每台炉梯子、平台、格栅修复量很大，考虑部分平台格栅暂不安装，摆放在对应安装位置周围，待设备就位后，立即补齐各部位平台格栅。
★柱子安装中其端面接触面面积大于70%时，间隙可不作处理。
★接触面积小于70%间隙小于1.6mm时，间隙可不作处理。
★接触面积小于70%（接头绝对不得悬空）且间隙在1.6mm至6.2mm之间时，间隙内加垫片，垫片材质通常选Q235-A。
★连接板和柱端翼板、腹板接触间隙处理方法：
间隙小于1mm时，可不做处理。
间隙在1mm至3mm之间时，将较厚一侧合适消薄按1：10过渡。间隙大于3mm时，加垫板，垫板要求和摩擦面一样处理。
当梁和水平支撑长度不能满足安装要求时许可垫梳形垫片，每侧最多垫两片，且梳形垫片接触面一样要清理洁净。假如间隙过大可用一块10mm至20mm厚垫板，厚垫板两侧必需作喷砂处理。
10.2.4高强螺栓安装
★构件找正后，安装高强螺栓并初紧，然后逐一更换临时螺栓，遇有不能穿入孔时，要用绞刀扩孔并清除周围毛刺。
★螺栓穿入方向以满足紧固条件为准，尽可能一致。注意整齐美观、左右对称，不得在雨天安装高强度螺栓，安装摩擦面应处于干燥状态。
★ 高强度螺栓紧固必需分两次进行，第一次为初紧（60%扭矩），第二次为终紧（梅花头全断）。
★ 高强螺栓初紧和终紧值按厂家技术说明文件进行。
★ 当日安装高强度螺栓，必需当日初紧完。终紧时螺母必需转动，如不转动。应检验初紧扭矩，若超紧，则要更换。对部分紧固有困难螺栓，许可用手动方法拧紧，但需做出显著终紧标识。
★ 为使螺栓均匀受力，初、终紧必需按一定次序进行：应从刚性最大部分到自由端，即遵照从螺栓群中间向外侧，对称进行标准，以达成构件之间充足吻合效果。
10.2.5高强度螺栓安装注意事项
★高强螺栓到货后，应按规范对每批号螺栓及螺栓副进行不少于5套抽检。
★ 高强螺栓安装时，应做好自检统计。
★ 高强螺栓设专员管理，预防错用、乱用、代用及保管不善丢失等现象。
★ 施工前必需对电动扳手、手动力矩扳手进行标定检验，以后要定时检验。螺栓长度应按图纸要求安装，并确保紧固后螺栓外露2-3扣。在同一节点中，严禁螺栓长短不一。
★ 现场终紧结束后，应立即刷上防腐漆，以防锈蚀。
★ 每层高强度螺栓终紧后，应用经过标定扭矩扳手进行扭矩抽样检验，抽查数量为该层螺栓总数2%，被抽查螺栓位置应分布均匀。如发觉不合格应加倍检验，如仍不合格则应进行全方面检验处理。
★ 构件定位应借助安装螺栓（临时螺栓）和定位销，不得采取不妥方法强迫定位，定位时使用安装螺栓不许可少于节点孔数1/3，且不能少于两个。定位销不得超出安装30%。
★ 和螺栓头部连接部分表面倾斜度不得超出螺栓轴线1/20，若斜度超出1/20应使用斜面垫圈，以祢补结合面不平行。
10.2.5高强度螺栓安装施工步骤
10.3锅炉受热面安装
10.3.1概述
★锅炉受热面安装次序和方法是影响工期关键，经过总结以往机组安装经验，针对本工程特点制订以下受热面施工方案。受热面组合吊装和其它部位工作均本着锅炉炉膛和尾部受热面吊装对钢结构要求。
★锅炉炉膛上方次梁暂不安装，吊装完II级过热器和II级再热器后再安装。
★尾部受热面包墙上方次梁暂不安装，吊装完四面包墙后再安装。
★锅炉±0m地面设备运输管道结构预留。
★吊装汽包时妨碍汽包垂直吊装钢架炉前及两侧平台梯子预留。
★尾部吊装过热器、再热器和省煤器时标高右侧25.8m和左侧42.6m水平运输通道妨碍吊装横梁、梯子平台等结构预留。
★除上述结构预留外，其它全部钢结构安装验收完成。
★全部关键通道平台安装完成。
10.3.2受热面吊装方案
10.3.2.1水冷壁吊装方案
★水冷壁按供货方法分为上段水冷壁、中段水冷壁和下段水冷壁、隔墙水冷壁等多个部分。
★炉膛四侧水冷壁上、下段管排分别和对应集箱在地面组成合成组件（其中上部包含两段管排），中间隔墙分上下两段进行组合。
★炉膛水冷壁共14片（其中前后墙各4片、左右墙各2片、中隔墙2片），均采取80t塔吊和50t联合抬吊，80t塔吊单车存放方法。吊装次序自下而上，由前至后，由右至左。
★由上至下每一段水冷壁安装结束后均应进行检验验收，合格后方可进行下一段水冷壁安装。
10.3.2.2II级过热器和II级再热器安装
★在炉膛上部部署了II级过热器和II级再热器管排，II级级过热器管排共8片、II级再热器管排共6片，II级过热器和II级再热器交叉部署。
★管排若分段抵达现场，则在组合场将管排组合成整片（下集箱处安装焊口高空施工）。
★吊装：采取单片吊装方法，利用80t塔吊和50t汽车吊配合在组合场将管排扳起，经过顶板上预留开口位置送至安装位置就位。吊装时合理选择吊点确保吊装后管排平整度。存放采取钢丝绳吊挂。
10.3.2.3包墙过热器安装
★前包墙：管排和上、下集箱组合成一个组件；
★后包墙：后包墙上集箱及上段管排组合成一个组件，下集箱和下部管排合成一个组件；
★侧包墙：上集箱和上部管排组合成组件，下集箱和下部管排组合成组件，左右侧共4件；
★吊装：吊装时利用80t塔吊和50t汽车吊配合将组件立起，80r塔吊吊装组件上部，由炉顶安装位置上方预留空档落下经倒钩至就位位置，找正安装。吊装次序为：前包墙、左右侧报墙组件、后包墙。吊装时前包墙和右包墙下段临时吊挂在钢架上，预留出过热器和再热器管排安装通道。
10.3.2.4尾部通道内受热面安装
尾部包墙过热器内由上至下依次部署III级过热器、I级再热器和I级过热器，各级蛇形管排经过省煤器吊挂管吊挂在尾部竖井内，I级过热器下部部署省煤器，省煤器为吊挂结构。依据结构特点，尾部竖井内过热器、再热器管排和吊挂管组合成一片，利用炉后30.4m设置电动葫芦经过炉左预留空档采取散排吊装施工方案。
10.3.2.5电动葫芦设置方法：
在尾部通道顶棚下部固定吊重能力为10t电动葫芦，横梁采取工字钢I30b规格，横梁固定采取8套钢丝绳和倒链穿过顶棚吊挂在次梁上。按次序从右到左吊装。每排吊挂存放采取特制卡具或钢丝绳。因为此部分设备下面是空气预热器等设备，所以不能从锅炉零米直接垂直吊装，只能从锅炉左侧30.4m制作一临时平台，管排吊至平台后，从平台上滑道拖进炉内后用电动葫芦及一台5t卷扬机抬吊吊装就位，就位后用临时接钩工具接钩对口。
10.3.2.6受热面安装注意事项
★前、后水冷壁及后包墙管等带有一定角度管屏，预防弯管角度变形。管屏在装卸倒运中不许可用钢棍插入管端内作起吊点，以避免造成管屏变形或管口对接坡口损坏。
★水冷壁、二级过热器、高温再热器于炉膛内全部安装焊口，焊后必需打磨，直至和管子外壁平齐。
★水冷壁、包墙上检修绳孔、人孔及二级过热器屏等穿墙处，其固定装置及保温材料，全部应地面施工，然后再吊装。
★因为该炉型特点所要求，炉膛鳍片间安装焊接一定要汽密性焊封，采取双面焊接。如确因施工困难采取单面焊时可采取向火面焊接。
★在任何时候刚性梁全部不许可切割成段，不许可刚性梁受力变形，刚性梁固定用钢板，施焊时必需和水冷壁管子全部贴紧，最大程度地确保受热面平整度。
★刚性梁角部结构安装时，钢板条先和固定用钢板（侧板）焊牢，然后再和鳍片焊牢。
10.3.3汽包吊装方案
★汽包采取汽车运输，到货后利用80t塔吊（负荷为54t）吊汽包右端，50t履带吊吊汽包左端，两车联合抬吊卸车，拆除内部装置，再由两车抬吊送入预先铺设好钢架BE-BF间拖运滑道，由5t卷扬机将汽包拖运至汽包安装位置下方零米。
★汽包外径φ1800mm，壁厚为100mm，全长15550mm（小于钢架净距），总重85075kg（包含内部装置），安装标高为48350mm，距炉前BE轴1660mm。汽包采取水平吊装方法。为便于吊装，吊装前拆除内部装置，汽包筒体重75342kg，加上汽包吊杆υ型链片组重量，汽包吊重约80342kg。汽包吊杆预先存放到位，大致调整好安装标高，υ型链片组绑扎在汽包上就位位置，随同汽包吊装。汽包利用80t塔吊及炉顶上方设置一套64t滑车组吊装，80t塔吊吊汽包左端，吊点距汽包中心为3100mm，80t塔吊受力30343kg，80t塔吊幅度为44m，额定负荷为32t。64t滑车组吊汽包右端，负荷为49969kg。80t塔吊和64t滑车组同时抬钩，提升至46850mm，穿装吊杆销轴。摘钩。对汽包进行正确找正，使之满足《规范》要求。
★汽包吊杆为曲链片设计，制造时对每一组全部有编号，地面组合时应根据编号进行组装，确保每一组曲链片全部能紧密结合，从而避免无须要麻烦。
★汽包在吊装前，首先应地面进行检验和消缺，校核汽包纵向和横向中心线，修磨吊架链片组，使其和汽包外壁接触面积＞80%，最大局部不贴合长度≯150mm（间隙≯2mm）。
10.3.4流化床安装
★流化床是循环流化床锅炉关键部件，前下水冷壁、水冷布风板及和安装在鳍片上风帽共同组成了流化床。它安装质量好坏，直接影响到锅炉燃烧、炉内传热、炉床布风、炉内气——固两相流动力特征和锅炉安全经济运行。对锅炉在点火起动过程及运行中保持床料和物料正常流化显得很关键。
★在浇注流化床耐磨耐火材料前，将风帽安装在进风管上，安装时一定要注意将风帽拧紧并点焊牢靠，且风帽出气孔要相对，在任何时候全部要确保进风管及风帽铅直度。同时要将布风板上全部进风管浇注料部分外表面，缠上2mm厚陶瓷纤维纸进行保护。风帽安装完成后，要用塑料布将风帽小孔包住并牢靠固定，然后浇注耐磨耐火材料，待耐磨耐火材料干硬后，必需拆除风帽上密封小孔塑料布，并逐一检验风帽小孔是否通畅，如不通畅时，应全部给予清除。不然就会因为风帽局部堵塞而引发沟流。若流化床内发生沟流，不仅会使物料流化质量降低，料层轻易结焦，而且影响炉内传热及燃烧稳定性。
10.3.5燃烧室安装
★循环流化床锅炉采取燃烧室是立式方型燃烧室，炉膛四面由水冷壁围成，这种结构燃烧室优点是密封好，锅炉体积相对较小，锅炉起动速度快。缺点是水冷壁磨损较大。炉膛下部密相区水冷壁管向火面在厂内安装有保温抓钉，在运输中极易碰掉，在现场安装时，一定要将碰掉销钉补焊上，在补焊前，要将凹陷处用砂轮打磨后补焊至和管外壁平齐后再补焊销钉，若不然此部分产生缺点极易在以后运行中爆管。若销钉不补焊，耐磨耐火材料极易在此部位因强度不够产生缺点而脱落。而造成管子局部磨损。
★燃烧密相区耐磨耐火材料浇注料在和水冷壁(向火面无耐磨耐火材料部位)过渡时，要有200~300mm过渡区，也就是说保温层厚度要从设计厚度到零要有一个过渡区，不然因几何尺寸突变使物料产生极度扰动造成水冷壁局部极度磨损而造成爆管而停炉。
10.3.6锅炉大件吊装程序表
序号
名称
说明
1
第一层钢架安装
钢架采取由前至后，由右至左安装次序
2
第二层钢架安装

3
炉前下转折罩存放

4
第一、第二层预热器组件吊装、安装
本层预热器支撑梁安装同时进行
5
炉前上转折罩存放

6
第三、第四层预热器组件吊装
本层预热器支撑梁安装同时进行
7
炉后转折罩存放

8
预热器出口赔偿器组件吊装

9
一、二次冷热风道存放

10
第三层钢架安装

11
第四层钢架安装

12
省煤器管排吊装

13
第五层钢架安装

14
分离器本体组件吊装

15
第六层钢架安装

16
顶板吊装

17
汽包吊装

18
炉膛四面缓装水平拉条安装

19
前、后墙水冷壁刚性梁存放

20
前墙水冷壁右下段组件吊装

21
前墙水冷壁左下段组件吊装

22
中隔墙水冷壁上段吊装

23
中隔墙水冷壁下段吊装

24
后墙水冷壁右下段组件吊装

25
后墙水冷壁左下段组件吊装

26
右墙水冷壁下段组件吊装

27
左墙水冷壁下段组件吊装

28
前墙水冷壁右上段组件吊装

29
前墙水冷壁左上段组件吊装

30
后墙水冷壁右上段组件吊装

31
后墙水冷壁左上段组件吊装

32
右墙水冷壁上段组件吊装

33
左墙水冷壁上段组件吊装

34
顶棚水冷壁组件吊装
和II级过热器蛇形管排、II级再热器组件吊装交叉进行
35
II级过热器蛇形管排吊装

36
II级再热器组件吊装

37
降水管吊装

38
左侧包墙组件吊装

39
前包墙组件吊装

40
后包墙下段组件吊装

41
顶棚过热器组件吊装

42
III级过热器管排、I级再热器管排、I级过热器管排和省煤器吊挂管临时组件吊装

43
右包墙组件吊装

44
分离器入口组件吊装

45
分离器出口组件吊装

46
联络管吊装

47
顶板缓装件安装

10.3.7锅炉水压试验方案
10.3.7.1水压试验目标
依据《锅炉说明书》和规程、规范要求，锅炉受热面在安装结束后，要进行一次整体水压超压试验。目标是在冷态下检验承压部件强度及严密性。经过水压试验检验出承压部件制造和安装缺点，立即处理和消除，为保温及机组整套开启顺利进行打下良好基础。
10.3.7.2水压试验范围（按上水次序）
★一次汽系统：从省煤器进口集箱前截止门到高温过热器出口集箱。包含省煤器、水冷壁、过热器和锅炉本体范围内排污、疏放水、取样、放空气、锅炉加药、充氮、减温水管道等一次门以内系统。
★二次汽系统：低温再热器、高温再热器及再热系统全部联络管、疏水、排空、减温水系统、热工测点、各部分水压试验截止到一次门。
10.3.7.3水压试验压力及压力测点部署
★水压试验压力实施锅炉厂家要求，并实施《电力工业锅炉压力容器监察规程》。
★一次汽系统：试验压力为汽包工作压力1.25倍。经过国家标准计量部门校核合格压力表2块1.5级，分别部署在高温过热器出口集箱及汽包上。
★二次汽系统：再热蒸汽系统试验压力为再热器入口压力1.5倍。经过标准计量部门校核合格压力表2块1.5级，部署在低温再热器出口集箱上。
★考虑升压过程中监视方便，在升压泵出口管道上，锅炉零米，升压泵周围设置一块D=200～250mm且经国家标准计量部门校验合格压力表。
10.3.7.4温度控制及测试方法
★温度要求：水压试验时环境温度应在5℃以上，水温不低于周围大气温度且在水压全过程不低于20℃。
★为确保水压温度，采取由老厂来汽通入凝结水储水箱对来水进行加热。或尽早进行炉顶小室施工，做好防风方法。
★水温监测可利用热工温度测点进行测量或从疏水取样，使用0℃～100℃温度计进行测量。
10.3.7.5水压试验前应含有条件
★制订整体水压试验方案，经过项目部、甲方、监理企业等相关部审批，并已进行联合技术交底。
★锅炉钢结构安装完成，全部螺栓终紧结束，并经验收签证，其柱底板二次灌浆混凝土强度已达设计值，并经验收合格。
★全部和受热面和承压部件焊接密封件、内护板、保温钉、炉顶密封、炉墙附件。热工仪表部分及和水压相关部件安装全部完工。
★水压试验范围内全部焊口焊接结束，并经外观检验、无损探伤合格。
★全部吊杆受力均匀，临时加固件、支撑件全部拆除、悬吊部件全部处于自由状态。
★汽包及水冷壁下联箱膨胀指示器安装完成，并调整到零位，其它膨胀指示器也应安装完成。
★全部合金部件光谱分析工作结束，并有检验汇报。
★临时上水、打压管路安装结束，并经验收合格。
★水压试验必需使用平台扶梯安装结束，安全通道通畅；炉膛内部应搭设检验用脚手架，并设有充足照明。
★各类技术文件、资料齐全、规范，符合存档要求。
★水压试验用水水质满足要求，并能达成连续供水能力，满足用水量。
★水压试验用压力表、温度计等仪表经校验合格。
★水压试验用泵经现场检修、调试完成。
★水压试验用临时管道有产品合格证，试验用阀门全部经检修、打压合格。
★水压试验监检提出问题整改完成。
★成立水压试验组织机构，人员分工明确。
★水压试验系统图和升压曲线图挂于现场。
★通讯设施完备、齐全。
10.3.7.6水压试验水质要求：依据《电力工业标准汇编·电厂化学》火电卷要求，锅炉整体水压试验应采取除盐水或软化水。当采取除盐水有困难时，可采取加有必需剂量氨和联氨澄清水。水质满足下列要求：
氯离子含量小于0.2mg/L；
联氨含量为200—300mg/L；
PH值为10—10.5mg/L （用氨水调整）。
水压试验程序及方法
10.3.7.7风压试验
当含有水压试验条件后，对锅炉进行风压试验，试验压力为0.5Mpa，将系统切换到风压试验系统，将全部放空气门、取样门、疏放水门等和风压无关阀门关闭，开启空气压缩机，向系统通入无油压缩空气，压力达成0.5Mpa时关闭入口阀门，停空压机，对整个系统进行全方面检验，对关键部件涂刷洗衣粉溶液，或听声判定有没有泄露。若检验期间压力无显著改变，也没有发觉泄露点，则保持压力8～10小时，假如压力不降或降低很小时，则认为风压试验合格。
10.3.7.8水压试验
★一次汽系统水压试验
打开全部空气门、壁、包墙过热器等疏放水门、取样门。打开除盐水来水总门，向锅炉上水，同时开启加药泵加药，依据从取样点测出混合液浓度，来调整加药泵注入药液流量，使从取样点测出混合液中药液浓度达成要求，即联氨200ppm，氨水10ppm。在上水同时进行检验，发觉问题立即汇报，采取方法后，继续上水，当全部空气门全部出水后，则水已上满。将系统切换至升压状态，开启升压泵。压力从零升至工作压力时，控制升压速度不超出0.3MPa/min，达成工作压力后，控制升压速度不超出0.1MPa/min，直至升至试验压力10%时停止升压，进行初步检验，如一切正常，则升压到锅炉工作压力，进行检验，如没有发觉泄露，则升压至试验压力，稳压20分钟，然后降至锅炉工作压力，对锅炉进行全方面检验，并做好统计，如无泄露、变形等现象，则认为水压试验合格。
★再热蒸汽系统水压试验
打开再热蒸汽系统全部空气门，经临时上水系统将再热蒸汽系统上满水，同时开启加药泵加药，然后将系统切换至升压状态，开启升压泵。压力从零升至工作压力时，控制升压速度不超出0.3MPa/min ，达成工作压力后，控制升压速度不超出0.1MPa/min，直至升至试验压力10%时停止升压，进行初步检验，如一切正常，则升压到锅炉工作压力，进行检验，如没有发觉泄露，则升压至试验压力，稳压20分钟，然后降至锅炉工作压力，对锅炉进行全方面检验，并做好统计，如无泄露、变形等现象，则认为水压试验合格。
★水压后，将水放尽，按《规范（火力发电厂化学篇）》采取对应保护方法。
10.3.7.9水压中检验项目
★全部和水压相关承压部件
★安装焊口和厂家制造焊口
★和承压部件连接全部焊缝
★阀门和临时堵扳等
10.3.7.10质量确保方法
★全部检验工作必需符合《火电工程锅炉水压前质量监督检验经典纲领》要求。
★水压试验时锅炉上应安装不少于两块经过校验合格、精度不低于1.5级压力表，试验压力以汽包处压力表读数为准。
★控制水温在方案要求范围内。
★在设计压力以下升压速度不得超出0.3MPa/min，在设计压力以上升压
