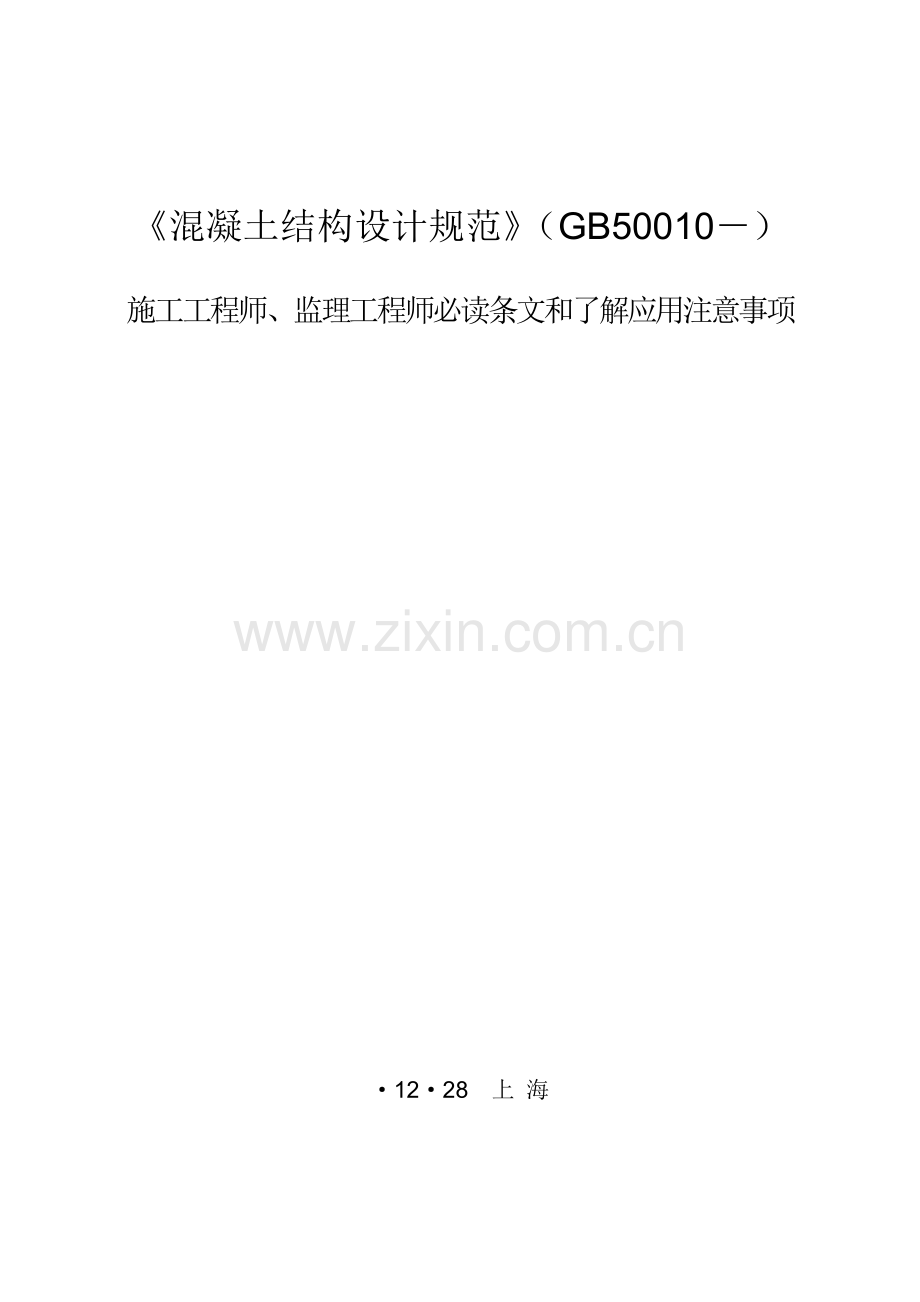

混凝土结构设计规范样本.doc

《混凝土结构设计规范》（GB50010－）
施工工程师、监理工程师必读条文和了解应用注意事项

·12·28 上 海

《混凝土结构设计规范》（GB50010－）
施工工程师、监理工程师必读条文和了解应用注意事项

前 言

中国新版《混凝土结构设计规范》GB50010－经历4年半修订，已由国家建设部和国家质量监督检验检疫总局于02月20日联合公布，自04月01日起施行。

一
新版《混凝土结构设计规范》GB50010－较原版《混凝土结构设计规范》GBJ10－1989改动关键内容有：
1 结构设计基础要求
（1）增加了相关耐久性要求；
（2）提升了混凝土强度等级并调整了设计参数
（3）要求一般钢筋混凝土结构以热轧带肋HRB400（III）级钢筋为主导钢筋、预应力混凝土结构高强低松弛钢丝和钢绞线为主导钢筋、多种冷加工钢筋（冷拉、冷拔、冷轧、冷扭）不再列入规范而交由行业规程管理。
（4）增加了混凝土结构分析相关内容
2 混凝土结构设计计算
（1）预应力构件计算要求
（2）正截面承载能力计算
（3）受压构件设计方法改善
（4）斜截面承载力计算
（5）其它承载力计算
3 基础结构要求及构件要求
（1）伸缩缝和保护层厚度
（2）受力钢筋锚固和连接
（3）钢筋最小配筋率
（4）钢筋延伸长度确实定
（5）板、梁、墙中裂缝控制方法
（6）框架节点设计方法完善
（7）深受弯构件设计
4混凝土结构抗震设计
（1）提升了混凝土结构抗震设计安全贮备
（2）调整了轴压比限值及抗震结构方法

二
针对很多施工工程师和施工监理工程师在施工现场工作繁忙、没有时间系统研习设计规范实际，编撰了本“中国国家标准《混凝土结构设计规范》（GB50010－）施工工程师和施工监理工程师必读条文和相关资讯”。期望本文在帮助施工工程师和施工监理工程师学习了解和利用国家标准《混凝土结构设计规范》（GB50010－）方面有所帮助，正是编者所企盼。
必读条文选择关键是材料指标和基础结构要求及构件要求，这些个内容既是施工工程师和施工监理工程师必需掌握，又是施工验算规范没有给出，也是这次修订重头戏。

三
凡例： 条文前提醒 （一般）规范条文原文 对条文了解和应用注意事项
凡例： 条文前提醒 （强制性）规范条文原文 对条文了解和应用注意事项

四
限于编者水平，对新版《混凝土结构设计规范》GB50010－了解不一定能切中要义，也难免产生了解方面偏差，这是需要读者批评指正。条文正式解释，已随规范条文一起由中国建筑工业出版社出版，专此说明。

第一篇 材料指标
3.1.8 未经技术判定或设计认可，不得改变结构用途和使用环境。

3.2.1 依据建筑结构破坏后果严重程度，建筑结构划分为三个安全等级。设计时，应依据具体情况，根据表3.2.1要求选择对应安全等级。
表3.2.1 建筑结构安全等级
安全等级
破坏后果
建筑物类型
一级
二级
三级
很严重
严重
不严重
关键建筑物
通常建筑物
次要建筑物
注：对有特殊要求建筑物，其安全等级应依据具体情况另行要求。
4.1.1 混凝土强度等级应按立方体抗压强度标准值确定。立方体抗压强度标准值系指根据标准方法制作养护边长为150mm立方体试件，在28d龄期用标准试验方法测得含有95%确保率抗压强度。
4.1.2 钢筋混凝土结构混凝土强度等级不应低于C15；当采取HRB335级钢筋时，混凝土强度等级不宜低于C20；当采取HRB400和RRB400级钢筋和承受反复荷载构件，混凝土强度等级不得低于C20。
预应力混凝土结构混凝土强度等级不应低于C30；当采取钢绞线、钢丝、热处理钢筋时，混凝土强度等级不宜低于C40。
注：当采取山砂混凝土及高炉炉渣混凝土时，尚应符合专门标准要求。
4.1.3 混凝土轴心抗压、轴心抗拉强度标准值fck、ftk应按表4.1.3采取。
表4.1.3 混凝土强度标准值（N / mm2）
强度种类
混 凝 土 强 度 等 级
C15
C20
C25
C30
C35
C40
C45
C50
C55
C60
C65
C70
C75
C80
fck
10.0
13.4
16.7
20.1
23.4
26.8
29.6
32.4
35.5
38.5
41.5
44.5
47.4
50.2
ftk
1.27
1.54
1.78
2.01
2.20
2.39
2.51
2.64
2.74
2.85
2.93
2.99
3.05
3.11
4.1.4 混凝土轴心抗压、轴心抗拉强度设计值fc、ft应按表4.1.4采取。
表4.1.4 混凝土强度设计值（N / mm2）
强度种类
混 凝 土 强 度 等 级
C15
C20
C25
C30
C35
C40
C45
C50
C55
C60
C65
C70
C75
C80
fc
7.2
9.6
11.9
14.3
16.7
19.1
21.1
23.1
25.3
27.5
29.7
31.8
33.8
35.9
ft
0.91
1.10
1.27
1.43
1.57
1.71
1.80
1.89
1.96
2.04
2.09
2.14
2.18
2.22
4.1.5 混凝土受压或受拉弹性模量Ec应按表4.1.5采取。
表4.1.5 混凝土弹性模量（×104N / mm2）
强度等级
C15
C20
C25
C30
C35
C40
C45
C50
C55
C60
C65
C70
C75
C80
Ec
2.20
2.55
2.80
3.00
3.15
3.25
3.35
3.45
3.55
3.60
3.65
3.70
3.75
3.80
4.2.1 钢筋混凝土结构及预应力混凝土结构钢筋，应按下列要求采取：
1 一般钢筋宜采取HRB400级和HRB335级钢筋,也可采取FPB235级和RRB400级钢筋；
2 预应力钢筋宜采取预应力钢绞线、钢丝，也可采取热处理钢筋。
注：1 一般钢筋系指用于钢筋混凝土结构中和预应力混凝土结构中非预应力钢筋；
2 HRB400级和HRB335级钢筋系指现行国家标准《钢筋混凝土用热轧钢筋》GB1499中HRB400和HRB335钢筋；FPB235级钢筋系指现行国家标准《钢筋混凝土用热轧钢筋》GB13013中Q235钢筋； RRB400级钢筋系指现行国家标准《钢筋混凝土用余热处理钢筋》GB13014中KL400钢筋。
3 预应力钢丝系指现行国家标准《预应力混凝土用钢丝》GB/T5223中光面、螺旋肋和三面刻痕消除应力钢丝；
4 当采取本条未列出但符合强度和伸长率要求冷加工钢筋及其它钢筋时，应符合专门标准要求。
4.2.2 钢筋强度标准值应含有95%确保率。
热轧钢筋强度标准值系依据屈服强度确定，用fyk表示。预应力钢绞线、钢丝和热处理钢筋强度标准值系依据极限抗拉强度确定，用fptk表示。
一般钢筋强度标准值应按表4.2.2－1采取，预应力钢筋强度标准值应按表4.2.2－2采取。
多种直径钢筋、钢绞线和钢丝公称截面面积、计算截面面积及理论重量应按附录B采取。

表4.2.2－1 一般钢筋强度标准值（N / mm2）
种 类
符号
d（mm）
fyk
热轧钢筋
HPB235（Q235）
Φ
8～20
235
HRB335（20MnSi）
Φ
6～50
335
HRB400（20MnSiv、20MnSiNb、20MnTi）
Φ
6～50
400
RRB400（KMnSi）
ΦR
8～40
400
注：1 热轧钢筋直径d系指公称直径；
2 当采取直径大于40mm钢筋时，应有可靠工程经验。
表4.2.2－1 预应力钢筋强度标准值（N / mm2）
种 类
符号
d（mm）
fptk
钢绞线
1×3
Φs
8.6、10.8
1860、1720、1570
12.9
1720、1570
1×7
9.5、11.1、12.7
1860
15.2
1860、1720
消除应
力钢丝
光面螺旋肋
ΦP
ΦH
4、5
1770、1670、1570
6
1670、1570
7、8、9
1570
刻痕
ΦI
5、7
1570
热处理
钢 筋
40Si2Mn
ΦHT
6
1470
48Si2Mn
8.2
45Si2Cr
10
注：1 钢绞线直径d系指钢绞线外接圆直径，即现行国家标准《预应力混凝土用钢丝》GB/T5223中公称直径Dg，钢丝和热处理钢筋直径d均指公称直径；
2 消除应力光面钢丝直径d为4～9mm，消除应力螺旋肋钢丝直径d为4～8mm。
附录B 钢筋公称截面面积、计算截面面积及理论重量

表B.1 钢筋计算截面面积及理论重量表
公称直径（mm）
不一样根数钢筋计算截面面积（mm2）
单根钢筋理论重量（kg/m）
1
2
3
4
5
6
7
8
9
6
28.3
57
85
113
142
170
198
226
255
0.222
6.5
33.2
66
100
133
166
199
232
265
299
0.260
8
50.3
101
151
201
252
302
352
402
453
0.395
8.2
52.8
106
158
211
264
317
370
423
475
0.432
10
78.5
157
236
314
393
471
550
628
707
0.617
12
113.1
226
339
452
565
678
791
904
1017
0.888
14
153.9
308
461
615
769
923
1077
1231
1385
1.21
16
201.1
402
603
804
1005
1206
1407
1608
1809
1.58
18
254.5
509
763
1017
1272
1527
1781
2036
2290
2.00
20
314.2
628
942
1256
1570
1884
2199
2513
2827
2.47
22
380.1
760
1140
1520
1900
2281
2661
3041
3421
2.98
25
490.9
982
1473
1964
2454
2945
3436
3927
4418
3.85
28
615.8
1232
1847
2463
3079
3695
4310
4926
5542
4.83
32
804.2
1609
2413
3217
4021
4826
5630
6434
7238
6.31
36
1017.9
2036
3054
4072
5089
6107
7125
8143
9161
7.99
40
1256.6
2513
3770
5027
6283
7540
8796
10053
11310
9.87
50
1964
3928
5892
7856
9820
11784
13748
15712
17676
15.42
注：表中直径d＝8.2mm计算截面面积及理论重量仅适适用于有纵肋热处理钢筋。

表B.2 钢绞线公称直径、公称截面面积及理论重量
种 类
公称直径（ mm ）
公称截面面积（ mm2 ）
理论重量（ kg/m ）
1×3
8.6
37.4
0.295
10.8
59.3
0.465
12.9
85.4
0.671
1×7标准型
9.5
54.8
0.432
11.1
74.2
0.580
12.7
98.7
0.774
15.2
139
1.101

B.3 钢丝公称直径、公称截面面积及理论重量
公称直径（ mm ）
公称截面面积（ mm2 ）
理论重量（ kg/m ）
4.0
12.57
0.099
5.0
19.63
0.154
6.0
28.27
0.222
7.0
38.48
0.302
8.0
50.26
0.394
9.0
63.62
0.499

4.2.3 一般钢筋抗拉强度设计值fy及抗压强度设计值fyˊ应按表4.2.3－1采取，预应力钢筋抗拉强度设计值fpy及抗压强度设计值fpyˊ应按表4.2.3－2采取。
当构件中配有不一样种类钢筋时，每种钢筋应采取各自强度设计值。
表4.2.3－1 一般钢筋强度设计值（N / mm2）
种 类
符号
fy
fyˊ
热轧钢筋
HPB235（Q235）
Φ
210
210
HRB335（20MnSi）
Φ
300
300
HRB400（20MnSiv、20MnSiNb、20MnTi）
Φ
360
360
RRB400（KMnSi）
ΦR
360
360
注：在钢筋混凝土结构中，轴心受拉和小偏心受拉构件钢筋抗拉强度设计值大于300 N / mm2时，仍应按300 N / mm2取用。
表4.2.3－2 预应力钢筋强度设计值（N / mm2）
种 类
符号
fptk
fpy
fpy′
钢绞线
1×3
Φs
1860
1320
390
1720
1220
1570
1110
1×7
1860
1320
390
1720
1220
消除应
力钢丝
光面螺旋肋
Φp
ΦH
1770
1250
410
1670
1180
1570
1110
刻痕
ΦⅠ
1570
1110
410
热处理
钢 筋
40Si2Mn
ΦHT
1470
1040
400
48Si2Mn
45Si2Cr
注：当预应力钢绞线、钢丝强度标准值不符合表4.2.2－2要求时，其强度设计值应进行换算。
4.2.4 钢筋弹性模量应按表4.2.4采取。
表4.2.4 钢筋弹性模量（×105 N / mm2 ）
种 类
ES
HPB235（Q235）级钢筋
2.1
HRB335（20MnSi）级钢筋、HRB400（20MnSiv、20MnSiNb、20MnTi）级钢筋、RRB400（KMnSi）级钢筋、热处理钢筋
2.0
消除应力钢丝（光面钢丝、螺旋肋钢丝、刻痕钢丝）
2.05
钢绞线
1.95
注：必需时钢绞线可采取实测弹性模量。
6.1.1 预应力混凝土结构构件，除应依据使用条件进行承载力计算及变形、抗裂、裂缝宽度和应力验算外，尚应按具体情况对制作、运输及安装等施工阶段进行验算。
当预应力作为荷载效应考虑到时候，其设计值在本规范相关章节计算公式中给出。对承载能力极限状态，当预应力效应对结构有利时，预应力分项系数应取1.0；不利时应取1.2。对正常使用极限状态，预应力分项系数应取1.0。
