光伏发电综合标准施工组织设计.docx

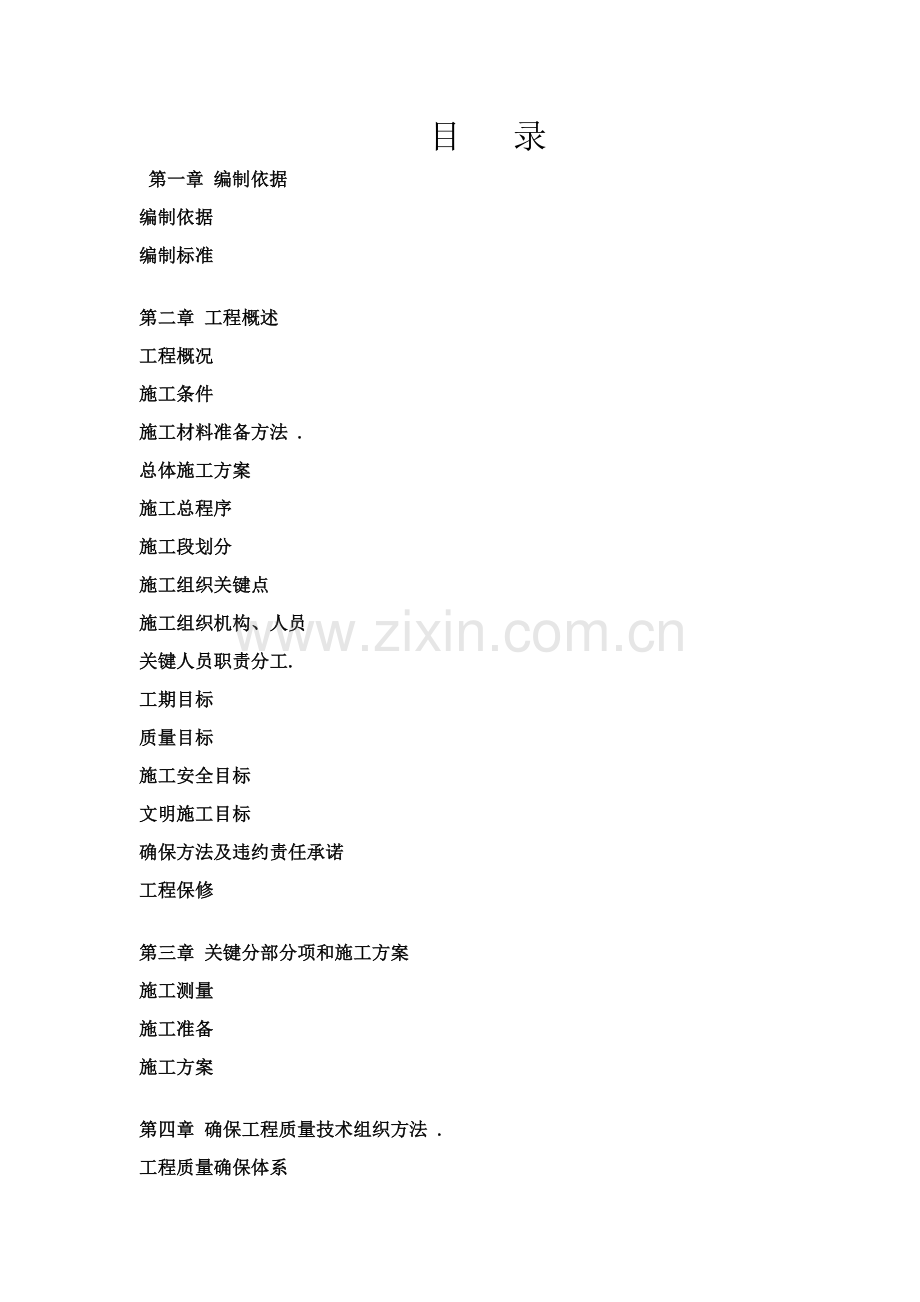

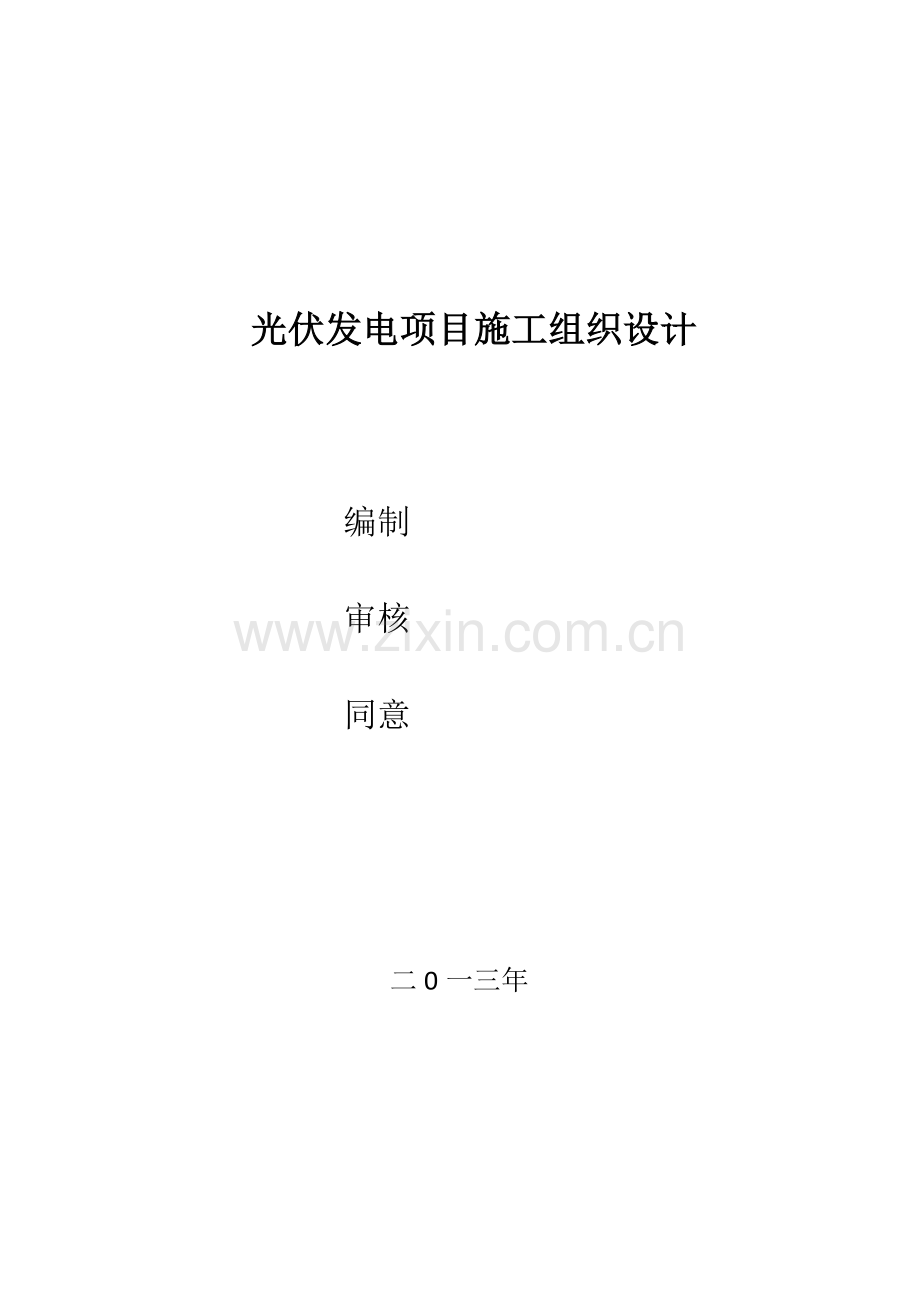

光伏发电项目施工组织设计编制审核同意二0一三年目 录 第一章 编制依据编制依据 编制标准 第二章 工程概述 工程概况 施工条件 施工材料准备方法 . 总体施工方案 施工总程序 施工段划分 施工组织关键点 施工组织机构、人员 关键人员职责分工.工期目标 质量目标 施工安全目标 文明施工目标 确保方法及违约责任承诺 工程保修 第三章 关键分部分项和施工方案 施工测量 施工准备施工方案 第四章 确保工程质量技术组织方法 . 工程质量确保体系第五章 确保安全生产、文明施工及环境保护方法 安全、文明施工组织管理目标承诺确保安全文明施工。5.文明施工管理方法 环境保护方法 第六章 施工进度计划和方法 进度计划编制标准及依据 施工作业安排 工期计划安排 工期确保计划安排 各阶段进度确保方法 工期承诺 第七章 确保工期技术组织方法 第八章 劳动力和材料投入计划及其确保方法 拟投入本工程劳动力安排计划表 材料计划 确保方法 第九章 机械设备投入计划 设备动员周期设备、材料运到施工现场方法关键施工机械设备表 . 第十章 施工总平面部署和临时设施部署施工总平面部署设计标准 施工总体部署 第十一章 夜间、雨季及夏季施工安排 夜间施工关键技术方法 雨季施工关键技术方法 夏季高温施工关键技术方法 第十二章 企业资质. 第一章 编制依据 1、编制依据 本施工组织设计是作为主导施工依据。在编制时对目标工期、工程质量、项目管理机构设置、劳动力组织、施工进度计划控制、机械设备及周转材料配置、关键分部分项工程施工方法、安全确保方法、文明施工及环境保护方法、降低成本方法等很多原因尽可能充足考虑突出科学性及可行性。本施工组织设计依据以下几项编制 1.1招标文件 1某市10MWp光伏发电项目施工招标文件 2某市10MWp光伏发电项目施工图设计。1.2规范、规程 1) 城市道路设计规范 (CJJ3790) 2) 中国建筑法3) 建设工程施工现场管理要求 4) 火力发电厂总图运输设计技术规程DL/T5032- 5) 建筑设计防火规范GB50016- 6) 火力发电厂和变电站设计防火规范GB50229- 7) 混凝土结构设计规范GB 50010- 8) 砌体结构设计规范GB 50003- 9) 建筑结构荷载规范GB 50009- 10) 建筑抗震设计规范GB 50011- 11) 构筑物抗震设计规范GB 50191-9312) 建筑内部装修设计防火规范GB 50222-95 13) 建筑设计防火规范GB50016- 14) 建筑地基基础设计规范GB 50007- 15) 建筑地基处理技术规范JGJ 79- 16) 钢结构设计规范GB 50017- 17) 钢混凝土组合结构设计规程DL/T 5085-1999 18) 工业企业设计卫生标准GBZ1- 19) 屋面工程质量验收规范GB50207-20) 屋面工程技术规范GB50245- 21) 建筑地面设计规范GB50037-97 22) 电力工程制图标准DL 5028-93 23) 砼结构工程施工质量验收规范GB50204- 24) 钢结构工程施工质量验收规范GB50205- 25) 建筑基桩检测技术规范JGJ106- 26) 焊接工艺评定规程DL/T868- 27) 焊接材料焊接工艺性能评定方法 GB/T 25776- 28) 钢结构工程质量检验评定标准GB50221- 29) 钢焊缝手工超声波探伤方法和探伤结果分级GB11345-8930) 钢熔化焊对接接头射线摄影和质量分级规范GB3323-87 31) 建筑钢结构焊接技术规程JGJ81- 32) 钢结构、管道涂装技术规程YB/T9256-96 33) 冷弯薄壁型钢结构技术规范 (GB50018-) 34) IEC61215 晶体硅光伏组件设计判定和定型 35) IEC6173O.l 光伏组件安全性结构要求 36) IEC6173O.2 光伏组件安全性测试要求 37) GB/T18479-地面用光伏PV发电系统 概述和导则 38) SJ/T11127-1997光伏PV发电系统过电压保护导则 39) GB/T 19939-光伏系统并网技术要求 40) EN 61701-1999 光伏组件盐雾腐蚀试验 41) EN 61829-1998 晶体硅光伏方阵I-V特征现场测量 42) EN 61721-1999 光伏组件对意外碰撞承受能力(抗撞击试验) 43) EN 61345-1998 光伏组件紫外试验 44) GB 6495.1-1996 光伏器件 第1部分: 光伏电流电压特征测量 45) GB 6495.2-1996 光伏器件 第2部分: 标准太阳电池要求 46) GB 6495.3-1996 光伏器件 第3部分: 地面用光伏器件测量原理及标准光谱辐照度数据 47) GB 6495.4-1996 晶体硅光伏器件I-V实测特征温度和辐照度修正方法 48) GB 6495.5-1997 光伏器件 第5部分: 用开路电压法确定光伏(PV)器件等效电池温度(ECT)49) GB 6495.7- 光伏器件 第7部分光伏器件测量过程中引发光谱失配误差计算50) GB 6495.8-光伏器件 第8部分:光伏器件光谱响应测量测量 51) GB/T 18210- 晶体硅光伏PV方阵I-V特征现场测量 52) GB/T 18912- 光伏组件盐雾腐蚀试验 53) GB/T 19394- 光伏PV组件紫外试验 54) GB/T 133841992 机电产品包装通用技术条件 55) GB/T 191- 包装储运图示标志 56) GB 7.1-光伏PV组件安全判定 第1部分结构要求 57) GB 7.2-光伏PV组件安全判定 第2部分试验要求 58) GB6495-86 地面用太阳能电池电性能测试方法 59) GB6497-1986 地面用太阳能电池标定通常要求 60) GB/T 14007-1992 陆地用太阳能电池组件总规范 61) GB/T 14009-1992 太阳能电池组件参数测量方法 62) GB/T 9535-1998 地面用晶体硅太阳电池组件设计判定和类型 63) GB/T 11009-1989 太阳电池光谱响应测试方法 64) GB/T 11010-1989 光谱标准太阳电池 65) GB/T 11012-1989 太阳电池电性能测试设备检验方法 66) IEEE 1262-1995 太阳电池组件测试认证规范 67) SJ/T 2196-1982 地面用硅太阳电池电性能测试方法 68) SJ/T 9550.29-1993 地面用晶体硅太阳电池单体 质量分等标准69) SJ/T 9550.30-1993 地面用晶体硅太阳电池组件 质量分等标准70) SJ/T 10173-1991 TDA75多晶硅太阳电池 71) SJ/T 10459-1993 太阳电池温度系数测试方法72) SJ/T 11209-1999 光伏器件第6部分 标准太阳电池组件要求2、 编制标准 2.1 结合实际、突出关键、兼顾通常、周密布署、合理安排。2.2 平行流水、均衡作业、网络技术控制、确保工期。2.3 计划创优、方案切实、方法到位、确保质量。2.4 推广使用新技术、新工艺。第二章 工程概述 1、工程概况 某市10MWp光伏发电项目于12月开始筹备，并经过了省发改委、省能源局、省环境保护厅、省电力企业批复，经过某市委市政府、某市市委市政府大力支持扶持。某市10MWp光伏发电项目总装机容量为10兆瓦，该项目在XX省朝阳地域某市市西北方向某地东某地山坡上，紧邻S305国道即209省道距离某市市区17公里。场址四面全部有进场道路交通便利。某地山坡坡向朝南稍偏西坡度722均为未开垦利用荒山，占地面积376亩。太阳能发电系统采取能量转换效率较高多晶硅光伏组件、直流监测配电箱、并网逆变器、10kV升压装置、计量装置及上网配电系统组成。本工程将系统分成10个1MWp光伏并网发电单元，分别经过升压变压器接入10kV配电装置，最终实现将整个光伏并网系统接入66kV西山变进行并网发电方案。本工程光伏组件10MWp采取全固定式安装方案。 本系统按10个1MWp光伏并网发电单元进行设计，每个单元采取2台500KW并网逆变器方案，全站共设20台500KW并网逆变器。每个光伏并网发电单元电池组件采取串并联方法组成多个太阳能电池阵列，太阳能电池阵列经汇流箱和光伏并网逆变器接入升压变压器。本工程汇流箱和并网逆变器、升压变压器均属于按1MWp单元分布式就地部署设备。每个太阳能发电单元设一台升压变压器，升压变压器采取三相1000kVA双分裂变压器。光伏组件阵列、直流汇流箱、逆变器及升压变压器以单元为单位就地部署，经10kV电缆接至10kV配电室，最终经1回10kV接入66kV西山变。 2、施工条件 2. 1交通条件 拟建工程地处某市某地,现场三通一平已完成。 2. 2水电通讯条件 场区设置深水井一座供场区内施工、生活用水。周围电力线路分布齐全，施工用可和相关部门协商就近接入供电单位提供供电点电源。另自备柴油发电机组作补充电源。 当地通讯发达，装设程控电话可和当地电信部门联络,就近接入当地通讯网络,另移动通讯讯号良好。2. 3劳动力情况工程施工绝大部分机械作业所需操作人员均来自企业内部职员，辅助工作技术性要求不强工作可招用民工，该地域劳动力资源充裕。组织劳感人员较为方便。3、施工材料准备方法3.1 施工材料供给方法 为确保实现工程质量达成标准并按时完工目标，特制订材料供给方法以下，本工程所用支架、组件、逆变器、箱变、交直流配电柜及水泥、钢筋、砂、碎石、等设备材料我方按协议进度计划提交材料需用计划，并负责购置、验收、运输、保管和试验。3.2材料供给确保方法 1、工程部负责制订材料需用计划并负责购置、运输、验收保管工作。 2、由一名有丰富材料管理经验工程师并送配多名责任心强管理人员负责材料管理工作 。 3、依据长久以来和周围专业市场业务联络，并根据ISO9001质量体系标准，我方已建立完善合格分承包商花名册。当碰到特殊情况指定材料供给不能按协议规格、数量、质量或时间要求提供材料时，在取得承包人许可前提下，我方可快速选择合格分承包商供给材料，避免材料应问题对工期造成延误。 4、总体施工方案 依据上述工程特点，为确保按质按量完成工程施工任务，我们计划首先按建设单位、设计单位提供坐标点和控制桩进行全方面测量放线，摸清现场现实状况，对影响施工障碍进行标注，并通知业主和设计单位。进场道路已通，做为运输材料设备通道。分区域分段流水施工。依据工程施工计划安排，各作业队分批进场施工。4.1支架施工方案1.货物及现场施工安排提前做好货物堆放场地平整及防盗等工作，货物抵达现场后有专员负责货物统计和堆放和保管工作，做到集中堆放，货物数量清楚，货物质量严格把关。现场施工是安排专员负责材料二次倒运等工作，确保货物运输过程中安全，采取试装方案试装一组后，业主、监理、总包方和施工方等相关人员到现场查验是否符合安装标准，确定安装关键节点，指定专题施工方案，确保支架安装速度和质量。2.法规和条例光伏组件机械安装和电气安装应该参摄影应法规，包含电气法、建筑法和电力连接要求。这些条例伴随安装地点不一样而不一样，比如建筑屋顶安装、车载应用等。要求也可能伴随安装系统电压使用直流或交流不一样而不一样。具体条款请联络当地权威机构。 1.铝合金边框 2.光伏钢化玻璃 3.封装EVA 4.电池片 5.背板 6.硅胶 7.接线盒 8.电缆线 9.铭牌 10.连接器 11.安装孔 12.接地孔 3.安全预防方法 全部和施工无关人员不得进入现场，相关人员进入现场时需提前做好安全施工教育，进入场地需佩戴安全帽，严谨在施工过程中发生打闹嬉戏等有可能对施工安全造成影响多种行为，严谨在施工过程中发生任何影响安全行为。 4.2组件安装施工方案 1.货物及现场施工安排 提前做好货物堆放场地平整及防盗等工作，货物抵达现场后有专员负责货物统计和堆放和保管工作，做到集中堆放，货物数量清楚，货物质量严格把关。现场施工是安排专员负责材料二次倒运等工作，确保货物运输过程中安全，采取试装方案试装一组后，业主、监理、总包方和施工方等相关人员到现场查验是否符合安装标准，确定安装关键节点，指定专题施工方案，确保支架安装速度和质量。 2.安全预防方法 全部和施工无关人员不得进入现场，相关人员进入现场时需提前做好安全施工教育，进入场地需佩戴安全帽，严谨在施工过程中发生打闹嬉戏等有可能对施工安全造成影响多种行为，严谨在施工过程中发生任何影响安全行为。 4.3方阵电气施工方案 1、人员要求 全部电气施工人员必需持证上岗，进入工地需佩戴安全帽，严谨冒雨施工，施工过程应穿着胶底鞋等绝缘性能良好鞋制品。 2、安全要求 全部些人员进入现场前必需接收安全教育，全部施工所用工作绝缘性能必需符合相关标准，在全部电气接线等操作过程中，严谨带点施工，必需带点在未完工之前严禁形成闭合回路，以免对施工人员人身安全造成影响。 3、施工工具要求 全部电气施工工作绝缘等级必需符合要求，不得施工任何不合格电气工具标准劣质产品，工具出现绝缘层损坏等不宜继续使用时应立即进行更换，确保安全施工。 4.4土建施工方案 1、机械和人员要求 全部进入现场机械质量必需符合相关要求，机械操作人员必需经过专业培训，夜间施工时严谨疲惫作业，机械周围除了本身照明设备外应添加辅助照明设备，确保施工安全。 2、安全要求操作人员上下机械时应格外小心，着装严禁拖拉，避免衣物和机械操作杆拉拽造成对机械误操作，全部大型机械进场和出厂时应立即通知相关人员进行相关报验，交叉施工时应设置相关协调人员，避免机械对周围无关人员伤害，果断避免无关人员靠近大型机械作业半径，确保操作人员和施工人员安全。 4.5配电施工方案 1、技术交底 有专业人员对现场人员进行施工技术交底，凡参与配电施工人员均需参与技术交底，在施工过程中严格根据施工技术方案进行施工，杜绝任何和施工技术方案想悖技术步骤。 2、规范 严格根据电力施工相关规范进行施工。 3、人员要求 全部些人员必需持证上岗，上岗前接收施工安全教育，施工过程中严格根据规范施工，着装等严格符合相关要求，避免任何不妥操作出现。 4.6其它施工方案 1、人员要求 任何施工方案参与人员必需符合本方案人员要求 2、安全要求任何施工方案参与人员必需严格遵守施工安全规范，杜绝任何事故发生，提前预防 5、施工总程序 施工准备 基槽开挖 基槽清理 基础施工 电池板组件安装 交工验收 设备调试 资料整理 工程收尾 交工验收6 、施工段划分 6.1首优异行施工准备工作施工准备阶段关键是临时工程根据“一次计划分步成型”标准，早做布署抓紧施工，利用已形成“三通一平”条件，尽早完善生产、生活设施为主体开工发明条件。在施工准备阶段关键摸清原土质路情况和影响施工障碍物情况。 6.2采取交叉流水作业方法组织施工，进场施工后优异行全线清表修筑临时排水沟，再按设计要求进行分区域分阶段进行施工。 7、施工组织关键点7.1安排充足施工力量和机械设备，各工序分段交错展开，多点多面同时施工，以确保工期。7.2提前做好工程项目标施工准备，尤其是要安排好多种材料采购和进场计划。 7.3落实现场临时排水方法，在不影响汛期排洪前提下抓紧施工。 7.4落实雨天施工方法，确保工程进度和工程质量。 7.5抓好各部位、各分项、各工序施工协调，合理组织施工，争取最好工作生产效率。 7.6做好现场交通安排确保工程顺利进行。 7.7做好地表水排除、路基疏干地面废弃物清除。8、施工组织机构、人职员程已列为我单位关键工程设置项目经理部，实施项目经理全权负责制全方面推行协议。并组织投入各类精干专业技术人员、管理干部和素质良好施工队，确保工程提前、保质、高效完工。项目经理部由项目经理、项目总工程师及相关职能部门组成，下设各专业施工队，施工队内配相关项目标现场施工员。施工组织机构以下表项目经理部项目经理技术责任人造价部 工程部 安全部 计划部 材料部 质检部 施工进度计划 施工技术 施工测量 工程调度 财务管理 工程试验 机电设备 材料管理 文件收发 工程质量检验监督 技术资料管理 完工资料管理 文明施工 安全生产现场试验室 工程测量班 路基土石方施工队 拆除工程施工队 钢筋制安施工队 路面砼浇筑施工队 隶属工程施工队 模板制安施工队 排水管道施工队项目经理部管理职能部门由六个部门组成有质量检验部、工程技术部、安全生产部、材料部、造价部、计划部。施工队应根据施工组织设计及业关键求进行现场施工操作9、关键人员职责分工9.1项目经理 1、根据协议条款全方面具体地组织工程项目标施工满足业主要求。 2、项目管理目标和创优计划建立完整管理体系确保既定目标实现。 3、组建精干高效项目管理班子搞好项目机构设置、人员选调及职责分工。 4、科学组织施工立即组织编制项目实施方案、进度计划安排、重大技术方法、资源调配方案提出合理化提议和设计变更等关键决议。 5、建立严格经济责任制强化管理、推进科技进步搞好成本控制提升综合经济效益。 6、沟通项目内外联络渠道立即妥善处理好内外关系。 7、接收建设单位、监理单位及上级业务部门监督指导立即向建设单位汇报工作。 8、负责施工现场环境保护、文明施工、综合治理等工作严格实施建筑施工管理方面相关规章制度。 9.2 技术责任人 1、抓好工程技术管理，建设完善技术管理制度，确保工程质量。 2、建立工程技术责任制，明确项目部各职能部关键职责，使其在各自负责范围内，做好常常性技术业务工作，深入施工现场调查研究，总结和推广优异施工工艺、施工方法，落实实施相关技术规范、标准和规程。 3、建立图纸审查制度，在工程开工前组织各相关技术人员进行图纸会审，检验设计图纸符合性、正确性等，并将图纸会审发觉问题形成统计，交由监理、设计部门解答。 4、建立三级技术交底制度，经过图纸会审在问题及疑问得到明确解答后，由技术责任人向施工技术人员、施工技术人员向施工班组进行施工技术交底，明确设计、施工、工期、质量要求。5、建立技术档案管理制度，为了确保施工技术档案资料完整性、正确性、真实性和有效性，设置专职技术档案资料管理人员，立即搜集相关部门施工技术资料，立即下发相关施工技术文件、资料到各相关部门和人员，按施工技术要求、业关键求及相关要求，按时整编工程完工资料。 6、负责相关施工技术规范和质量验收标准及IS09002标准有效实施。 7、主持编制实施性施工组织设计(含质量计划)，并随时检验、监督和落实。8、帮助项目经理协调和建设、设计、监理关系，确保工程进度、质量、安全、成本控制目标实现。 9、组织制订质量确保方法，掌握质量现实状况，对施工中存在质量问题组织相关人员攻关、分析原因制订整改方法和处理方案，并责成相关人员限期整改。 10、定时组织工程质量检验和质量评定，指导相关人员进行质量通病攻关活动，搞好现场质量控制。 11、依据现场实际情况，主动进行施工方案调整和优化，帮助项目经理制订确保质量、降低成本关键技术方法并组织落实。 9.3工程部 工程部负责施工生产管理、现场技术管理和施工计划管理。 1、落实实施国家和建设单位、监剪公布在相关工程生产文件、技术标准、施工规程、规范。 2、帮助工区按工程设计文件及协议要求制订工程施工管理工作实施细则。实施项目经理指令，协调各工区完成各项施工任务。 3、督促各工区建立健全生产管理确保体系，落实生产责任制，加强施工现场生产管理及测量、检测等基础工作。 4、编制总进度控制计划，施工中按工区制订、下达月计划，并掌握现场计划落实情况，利用计算机技术，科学地编制进度计划、资源供给计划。 5、每个月进产进度统计、分析，并提出工期估计指导施工。6、加强计划管理，提出合理管理方法。 7、组织并参与各工区质量检验、监督及完工验收工作。 8、认真做好调度日志，确保施工有条不紊，汇总进度月报、质量总结，上报项目经理及项目总工。9、亲密关注天气情况汛期来临前制订防洪渡汛方案组织调配防汛物资确保安全渡汛。 9.4 材料部 1、掌握施工情况提前编制物资供给计划、编制设备计划，按施工组织设计要求组织设备配置。 2、确保物资供给，满足施工需要，合理安排物资进场。 3、确保现场材料堆放场所，确保材料质量。 4、严格实施相关材料进场验收、检验等规章制度，确保供给材料质量及数量，严格实施施工协议条款所要求材料起源。 5、加强设备使用管理，确保满足施工对设备要求，做好配件计划满足设备使用要求。 9.5安全生产部 1、严格实施国家、建设单位、监剪公布各项安全规程、施工规范，负责项目工程安全检验工作，并对其工作质量负责。制订项目施工安全规程、危险品管理要求。 2、对各施工部分进行安全生产监督纠正违章施工，必需时下达临时停工令并及进汇报主管领导处理。 3、参与工程安全事故处理，督促当事工区汇报安全事故汇报。 4、立即上报安全生产报表工作。 5认真实施国家和地方和项目经理部相关文明施工、环境保护法律、法规文件结合本工程情况制订文明施工、环境保护方法。 6、监督、落实文明施工、环境保护实施工作。 9.6 造价管理部 1、负责对项目承包协议管理，财务管理及成本核实工作，并按时向业主报送相关报表和资料。 2、参与协议评审，组织开展成本核实、分析、控制和考评工作。 3、负责组织工程项目完工计价统计报表编制、按时向业主及相关部门报送多种报表、并指导各施工单位进行责任成本核实工作。 9.7 计划部 1、负责本项目生产经营和管理方面调查研究、搜集整理相关行政信息为领导决议提供依据。2、负责项目行政综合性工作计划、汇报、总结和领导授意其它文稿拟写工作。 3、负责接收、整理、保管各类文书对上级部门颁发文件资料等妥善保管。 4、正确传达施工命令，指导、督促、检验实施情况。立即正确全方面地了解施工进展情况和存在问题，分析施工形势，协调项目经理部内部及和周围群众关系，掌握劳动力、机械设备、车辆和关键物资器材动态，确保施工正常进行。 5、负责工程完工资料搜集、整编工作。 9.8 施工队 各施工队之间现有分工、又有协作、关键分工以下 1、土石方工程施工队关键负责基槽开挖和基槽清理施工。 2、砼施工队负责基础砼项目标施工。 3电气施工队、电池板支架、组件及电气设备安装施工。 10.工期目标 承诺工期总工期为90个日历天. 11.质量目标 质量承诺等级合格 12.施工安全目标 切实做好安全施工各项防范方法加强安全管理按建筑施工安全检验标准JGJ56-99实施避免发生安全事故达成“安全文明示范工地”标准。 13.文明施工目标 文明施工按建设部建筑施工安全检验标准JGJ56-99中相关文明施工要求达成安全文明标准。 14.确保方法及违约责任承诺 严格推行招标文件和协议相关条款，若有违约建设单位有权解除协议，并追究对应法律和经济责任。 15.工程保修 按国家相关要求要求实施，保修期间由施工质量引发问题，施工单位全部负责无偿保修，并定时回访。第三章 关键分部分项和施工方案 1、施工测量 本工程施工测量关键任务是施工控制网建立，包含全线主控制网复测和施工控制网点加密，施工细部结构及形体几何尺寸、倾角、线型等精密定位，施工测量精度要求高，所以我单位将本工程施工测量列为首要工序，关键管理，要测量部门技术超前，科学管理立即总结，精益求精，以高质量、高效率地完成本工程施工测量任务。 本工程测量技术管理步骤见图监理单位及业主交桩 路线控制网复核 路线控制网加密 路线控制网自检 监理工程师检验复核 测量放样资料计算 放样资料检验复核 测量放样资料报验 结构物轴线、特征点放样 结构物施工 监理工程师检验复核 结构物轴线、特征点放样自检 结构物完工测量验收 测量部门内部实施技术校核、复核制度。 项目部实施技术复核、审核制度。 测量技术管理步骤图3.1.1测量依据 1、本工程控制系统，座标采取铜陵市新坐标系，高程采取黄海高程系2、监理人提供测量基准点、基准线和水准点及其基础资料和数据3、设计图纸和施工精度要求4、国家建委和交通部所颁布标准及规范。3.1.2施工测量范围 1、施工基线及水准点控制网布设2、基础轴线放样3、桩位测量4、现浇构件测量5、复测 对边沟中心线位置桩、三角网基点桩、水准基点桩及其它测量资料进行校核、复测。 3.1.3测量仪器依据本工程实际情况，拟选择全站仪2台、T1经纬仪3台、NA2水准仪6台进行本工程测量实施工作。多种测量仪器关键性能见表71所表示，测量仪器一览表3-，名称、型号、数量、精度、全站仪、SOKKIA、SET4CII 2台 5 经纬仪 T1 3台 1 水准仪 NA2 6台 0.2mm 3.1.4主控制网复测及加密控制网建立 1、主控制网复测 依据业主提供平面及高程控制网，对原测设中线位置桩，三角网基点桩等平面控制网点，采取全站仪进行相同精度，边角同测方案实施复核。对水准基点桩，高程控制网，采取精密水准仪按国家三等水准测量要求复核，复核结果不符合或不足，应进行补测，复核结果上报监理工程师，经检验同意后，方可进行加密控制网点建立。 2、加密控制网点建立依据施工需要，确保施工放样精度，按国家三等网和三等水准测量规范要求进行平面和高程控制网点加密。分阶段建立施工控制网和施工高等级测量基线，设测量标志桩且进行保护，为了达成正确控制测量目标，消除仪器对中随机误差影响，对使用频率较高控制点建立固定观察墩、观察棚、设置全站仪强制对中装置。 3、导线复测和控制点加密 1、依据业主或设计院提供资料对关键控制桩进行导线复测工作。复测精度应符合规范要求，角度闭合差16n1/2 n为测点数，坐标相对闭合差1/10000 对于不能满足精度要求控制点，分析原因，作出正确估量，组织力量重测，假如系控制点移位或和业主或设计院提供资料不符，在报请监理工程师，经监理工程师确定后，利用沿线周围其它控制点对移动了控制点进行加固或另设控制点按相同测量等级重测，重新设置控制点。 2、在沿山坡布设加密点，形成附合导线，为确保测量精度和降低工作量，应避免设支线点。加密导线点设置尽可能做到便于现场施工放样测量，其位置宜选在地势较高，视野开阔，仪器架设方便地方。在道路施工全过程中相邻两点必需通视相邻边长尽可能近。 3、对增设测量控制网标桩做到牢靠可靠，并采取围护方法，设置易识别标志，加以保护。 4、对已建立、健全平面控制网定时进行复核，使其正确无误地为工程建设提供指导性服务。 5、工程完工前，对发生损坏、移位标桩，依据监理工程师指示进行恢复测量。 4、施工测量高程控制 1、所使用仪器在使用前进行仔细校核、校正，只有在满足测量精度要求前提下方可投入使用。 2、对业主或设计院交付水准点进行复测，并和国家水准点进行闭合，水准点闭合差须满足规范测量精度要求20L1/2，其中L为水准路线长度以km计，对于不能满足规范要求水准点，应分析相关原因进行重新测量。如确定某水准点产生了沉降、移位或和业主、设计院提供资料不符，则应报请监理工程师，在监理工程师检验确定后，另寻水准基点或利用国家水准网点，按对应测量等级另外敷设水准点。 3、为满足施工需要增设水准点，使各水准点间距小于1km距离，以测量不加转点为标准，增设水准点必需满足精度要求，并和相邻路段水准点闭合。 4、增设水准点应设在便于观察坚硬基岩或永久建筑物牢靠处，或埋入土中最少1m以上砼桩点。 5、测量结果处理 控制测量内业处理，利用电子计算机严密平差程序进行内业计算。 3.1.5施工测量放样 因本工程面积广高差大，测量工作量较大，为提升测量放样速度充足利用现代仪器优异性，采取三维坐标法进行放样。 3.1.6测量质量确保方法及检测手段 1、开工前必需建立测量控制网。对监理人提交基线、基点及高程点进行复测，并办理签证手续2、施工水准点应选择不致发生沉降、位移、且不受外界影响并便于实测建筑物作为标高点设置参考物。 3、在山坡上每间隔40m设一个永久性观察点。 4、补充放线需要控制桩及水准点 5、对基线、基点及高程采取特殊方法加以保护，并定时复测 6、使用测量仪器、器具必需在检定周期内，施工中定时进行自检校验 7、施工基线施工水准点精度须符合三等水准测量精度要求。 8、施工过程应做好测量统计并由技术责任人复核数据 9、工程完工对施工过程测量数据进行整理，绘制测量总平面图。 3.2施工准备 施工准备工作关键是完善“四通一平”、 “排水方法”、“测量放样”、“料场核查”、“工程试验”等。 3.2.1 四通一平 四通一平指通路、通水、通电、通讯、场地平整。施工道路拟利用已建道路和其它道路，而现场局部拟修建施工便道供车辆经过，便道可设置为路基宽度4m，路面宽度3m。 3.2.2 测量放样依据监理人提供三角网点和水准网点，正确布设导线网，并制图、验算、复核后，报请监理人签证，合格后即以此控制网作为首级控制及依据。建立测量控制网后，埋设高程控制点和沉降观察桩，所埋设标识牢靠，并主动和设计单位联络，吃透设计意图，确保所用总位坐标、几何尺寸、高程数据正确无误，并作好内业计算和复核工作。放样时先校核所用坐标、高程点，严格根据测量规程操作，认真实施检验、复核制度、仪器定时校，测量结果进行书面交底和现场交接，并在施工过程中加强监测、纠正。详见3、1施工测量。 3.2.5 料场核查 依据设计图纸提供和对现场勘查中取得工地地形、地质等各项资料，对于适用土方，堆放于边坡周围设置料场，并应设置有效排水系统和必需防洪方法且确保开挖边坡稳定，对于弃置废渣则外运。在对本工程各施工期所需多种用料进行统一计划后，并提出料场计划报送监理人审批。 3.2.6 工程试验 3.2.6.1 试验工作 本工程施工拟建立工地试验室，进行工程质量控制，由现有理论又有实践经验试验工程师负责试验工作。试验室建立在预制场内。试验工作关键有以下四个方面内容 1、进行原材料试验，为工程选定合格优质原材料。 2、提供多种施工配合比作为施工依据。 3、进行工程半成品、成品质量检验。 4、配合技术、质量部门进行质量检验管理工作。 3.2.6.2工程试验分为以下五类 1、验证试验 验证试验是对材料或商品构件进行预先判定，以决定是否能够用于本工程。 2、标准试验 标准试验是对各项工程内在品质进行施工前数据采集，它是控制和指导施工科学依据，包含多种标准击实试验、集料级配试验、混合料配合比试验、结构强度试验等。 3、工艺试验 工艺试验是依据技术规范要求，在动工之前对路基、路面及其它需要经过预先试验方法能正式施工分项工程预优异行工艺试验，然后依其试验结果全方面指导施工。试验结束后应提交试验汇报，并经监理工程师审查同意。 4、抽样试样 抽样试验是对各项工程实施中实际内在品质进行符合性检验内容应包含多种材料物理性能、土方及其它填筑施工密实度、混凝土及砼混凝土强度等测定和试验。 5、验收试验 验收试验是对各已完工程实际内在品质作出评定。 3.2.6.3 施工中需进行科学试验项目 1、砼配合比 2、水泥砂浆配合比 3、钢筋接头焊接强度试验 4、全部原材料试验 5、全部取样强度试验 6、填土最好密实度试验 7、填土压实度试验 3.3施工方案 3.3.1 基础工程 3.3.1.1场地平整 依据建设方提供施工地点，现场勘测数据、太阳能电站方位、各项工程施工图、对场地进行平整。平整面积应考虑除太阳能电站本身占地面积外还应留有余地，平地四面应留0.5米以上，靠山面应预留0.5米以上，沿坡面应预留1米以上，且不能以填方算起。靠山面坡度应在60度下，且应做好对应防护工作。如平整土地需爆破时,应找专业爆破作业人员，并做好对应安全防护工作，以免造成人员伤害和材产损失。 3.3.1.2 定位放线 在平整过场地上，依据现场太阳能电站方位、各项工程施工图、水准点及坐标控制点确定本工程光伏组件基础设施、避雷针及接地系统、控制柜、控制器、汇流箱组位置。 具体方法是将指南针水平放置在地面,找出正南方平行线,配合角尺.根据电站图纸要求找出横向和轴向水平线.确定立柱中心位置。并依据图纸要求和基础控制轴线确定基础开挖线。 3.3.1.3基坑开挖 施工过程中要对开挖深度控制，以免造成混凝土材料浪费，开挖尺寸应符合图纸得要求，遇沙土或碎石土质挖深超出一米应采取防护方法。 3.3.1.4验槽 根据施工图纸及施工验收规范要求对基坑尺寸进行检验，使用水准仪检验坑底标高应在同一水平面上，发生超挖现象应采取相同土质回填并夯。 3.3.1.5混凝土工程 工艺步骤为作业准备商品混凝土进场混凝土垫层预埋件定位混凝土浇注振捣检验养护 A、垫层应采取C10混凝土基础应采取C25混凝土. B、人工振捣时混凝土塌落度控制在3050mm，水泥用量应比机搅拌振捣多25KG/m3。受严寒，雨雪露天影响混凝土，水泥用量应合适增加，通常加25KG/m3。 C、混凝土灌注前应对施工水平面位置，标高、轴线数量及牢靠情况做细致检验并做自检统计，并把预
