PC3900E多媒体中央控制系统用户手册模板.doc

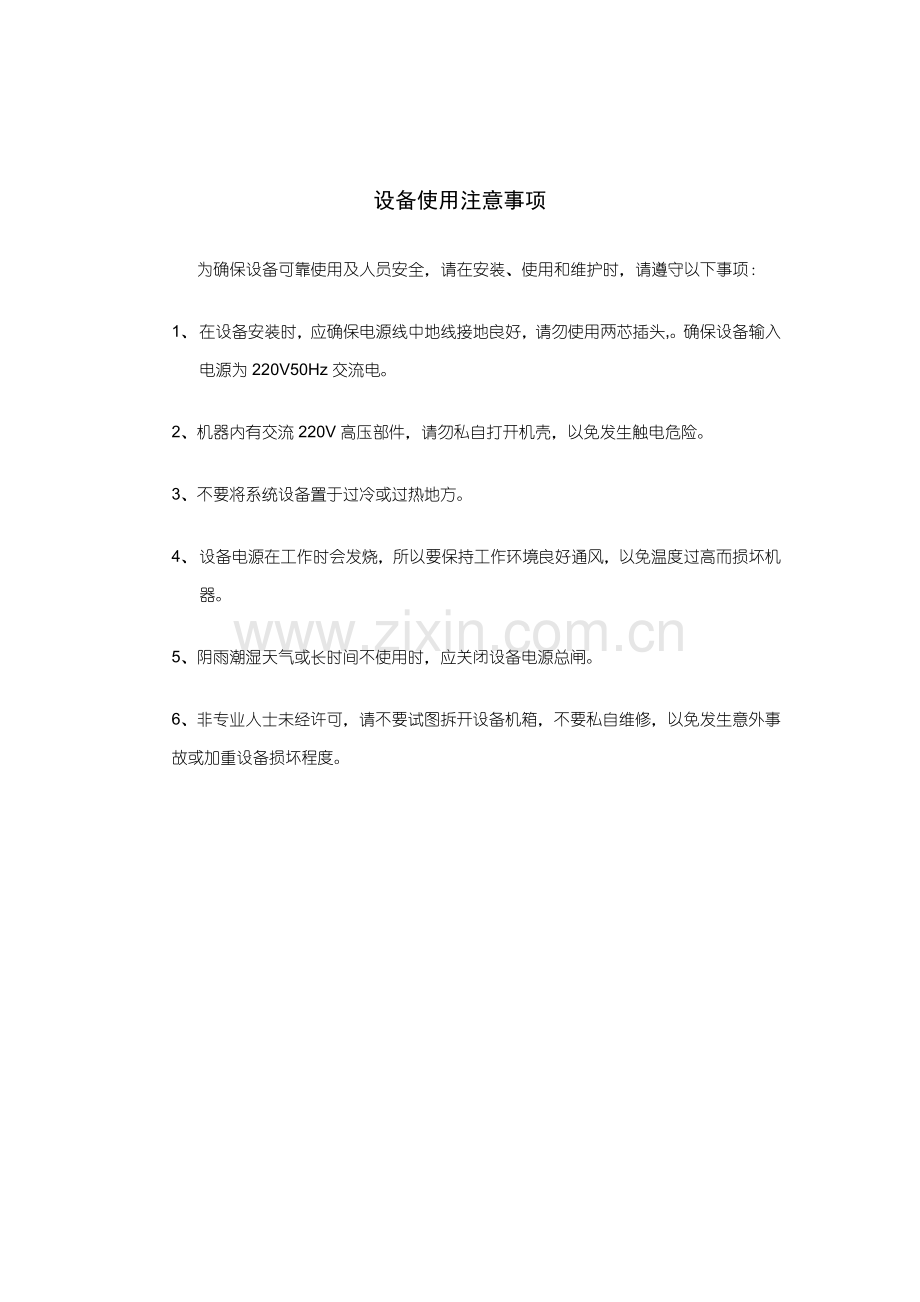

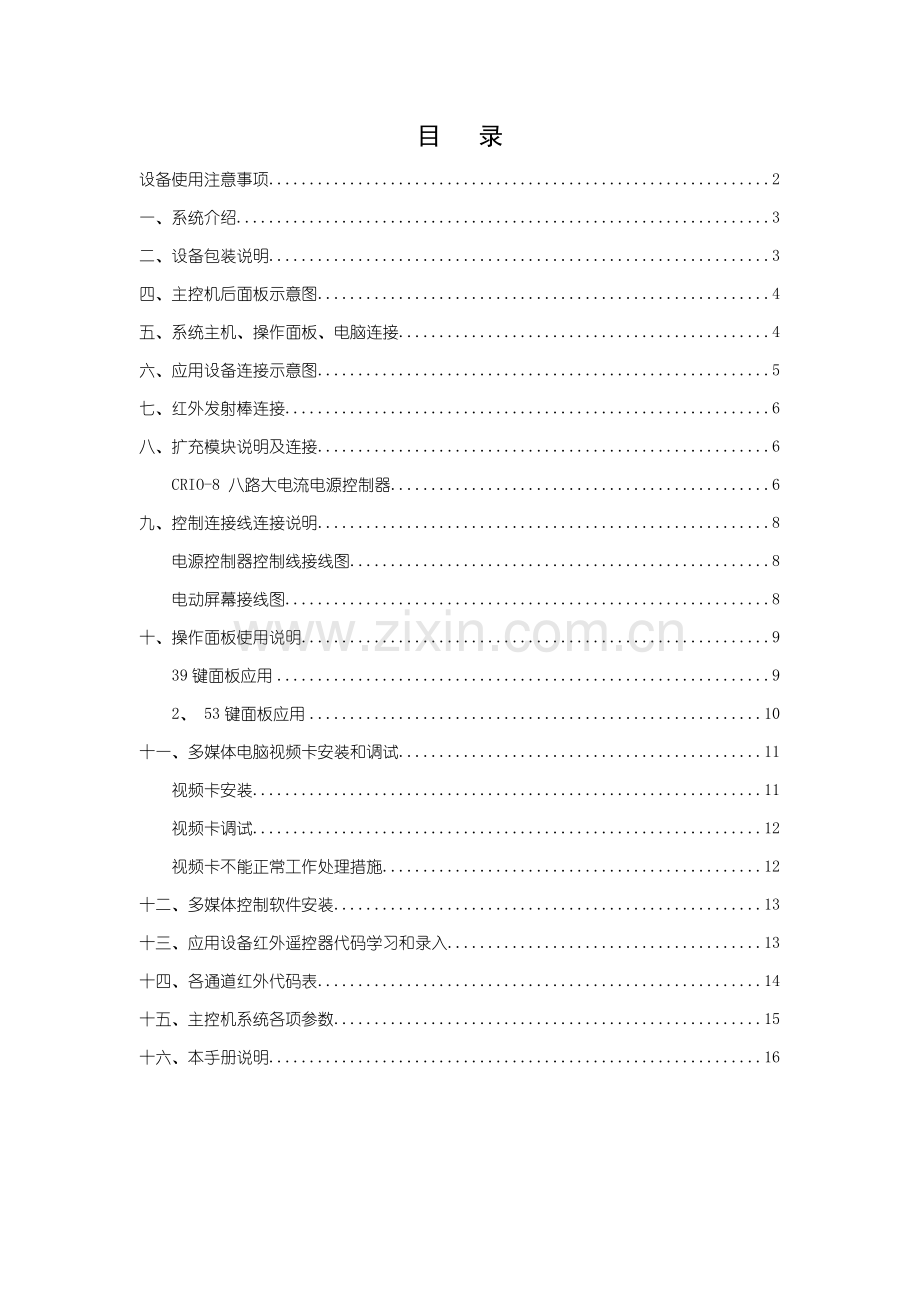

目 录设备使用注意事项2一、系统介绍3二、设备包装说明3四、主控机后面板示意图4五、系统主机、操作面板、电脑连接4六、应用设备连接示意图5七、红外发射棒连接6八、扩充模块说明及连接6CRIO-8 八路大电流电源控制器6九、控制连接线连接说明8电源控制器控制线接线图8电动屏幕接线图8十、操作面板使用说明939键面板应用92、 53键面板应用10十一、多媒体电脑视频卡安装和调试11视频卡安装11视频卡调试12视频卡不能正常工作处理措施12十二、多媒体控制软件安装13十三、应用设备红外遥控器代码学习和录入13十四、各通道红外代码表14十五、主控机系统各项参数15十六、本手册说明16设备使用注意事项为确保设备可靠使用及人员安全，请在安装、使用和维护时，请遵守以下事项：1、 在设备安装时，应确保电源线中地线接地良好，请勿使用两芯插头,。确保设备输入电源为220V50Hz交流电。2、机器内有交流220V高压部件，请勿私自打开机壳，以免发生触电危险。3、不要将系统设备置于过冷或过热地方。4、 设备电源在工作时会发烧，所以要保持工作环境良好通风，以免温度过高而损坏机器。5、阴雨潮湿天气或长时间不使用时，应关闭设备电源总闸。6、非专业人士未经许可，请不要试图拆开设备机箱，不要私自维修，以免发生意外事故或加重设备损坏程度。一、系统介绍伴随中国现代化教育不平不停提升，大部分电教室全部引进多种多媒体教学设备。如：多媒体电脑、录像机、影碟机、卡式录音机、投影机、视频展示台、电动屏幕、功放等等。因为设备众多，品牌各异，放置分散，老师操作起来极为不方便。多媒体中央控制系统就是针对以上情况而开发。它将全部多媒体设备集中在电脑或控制面板上操作，将原来复杂控制变得直观、明了。多媒体中央控制系统含有以下特点：l 内嵌式红外学习功效,无须配置专业学习器,使用更简单,存放更可靠;l 全方面支持Window9x/xp操作系统;l 1路可编程RS-232控制接口;l 6路红外发射接口;l 内置电动屏幕电源控制;l 内置投影机延时电源控制;l 内置31VGA切换器(带2路电脑音频);l 内置62视频矩阵8x2音频矩阵切换,视频频宽达100MHz;l 内置专业数码音量、音色控制模块；l 简练控制面板，含有读码功效及系统电源控制；l 支持新型VFD彩色显示面板；二、设备包装说明本系统标准包装清单以下：项目名称单位数量备注主控机台1系统控制主机电源线条1主控机电源线9 芯控制连接线条2连接主控机和控制面板/电脑红外线发射棒条6连接主控机和受控设备多媒体控制软件光盘套1配套电脑控制软件本使用手册本1控制软件用户手册本1多媒体中央控制系统软件手册设备保用证份1三、主控机前面板示意图主控机为标准19英寸机箱，配有标准机柜安装螺丝孔及拉手，能够方便地将主控机安装在19英寸机柜上。电源指示灯： 接通电源时亮。红外学习录码状态指示灯： 在红外代码学习录入时，以亮、闪亮、熄灭等形式表示红外录码三个阶段。控制指示灯： 在发出控制设备代码时亮红外录入接收口: 在红外线代码学习录入时，接收遥控器红外信号四、主控机后面板示意图五、系统主机、操作面板、电脑连接1、 电脑单独控制时，将主控机“电脑接口”接口和电脑串行口连接即可。2、 39键操作面板单独控制时，将面板“主控机”接口和主控机“电脑接口”连接即可。3、 53键操作面板单独控制时，将面板“可编程面板”接口和主控机“编程面板”连接即可。4、操作面板和电脑同时控制时，操作面板和主控机、控制电脑连接 ：A、39键面板和控制系统主机、电脑连接示意图 配套5V电源适配器主控机“电脑接口” 电脑串行口B、53键面板和主机、电脑连接示意图 六、应用设备连接示意图设备连接图说明视频端口连接设备端口音频端口连接设备端口视频预览监视器或电脑视频卡音频预听耳机或监听音箱视频输出投影机 Video In音频输出 功放 Audio InDVD 1#DVD机 Video Out音频输入 1#影碟机 Audio OutVCD 2#VCD机 Video Out音频输入 2#LD机 Audio Out录像机 3#录像机 Video Out音频输入 3#录像机 Audio Out展台 4#展台 Video Out音频输入 4#展台 Audio Out卡座/摄像 5#摄像机 Video Out音频输入 5#卡座 Audio Out预留 6#备用音频输入 6#多媒体电脑*当台式电脑需和投影机同时显示VGA信号时，加装VGA分配器，将VGA分配器输出端分别连接主控机“台式电脑”接口和电脑显示器。七、红外发射棒连接将红外线发射棒插头插进主控机“红外发射接口”插座，将发射头贴在应用设备红外接收口处，并使其方向正确。八、扩充模块说明及连接CRIO-8 八路大电流电源控制器CRIO-8八路大电流电源控制器，配合主控机使用，用于控制灯光、电动屏幕、电动窗帘等外设供电电源。控制器内设8个大电流继电器，最大电流值10A，最大负载能力2200W/路，总负载能力8000W。CRIO-8 控制线和控制主机“网络接口”接口连接，图所表示： 说明:CRIO-8电源控制器可外接以下形式负载:1. 6组开关量其它负载加1组电动窗帘(注:开关量负载最多接6路)2. 4组电动窗帘3. 范围内其它组合(比如3组电动窗帘加2组开关量其它负载或2组电动窗帘加4组开关量其它负载)灯光接线次序是：(能接6组开关日光灯开关)电动窗帘连接次序： 九、控制连接线连接说明电源控制器控制线接线图 主控机“网络接口” 电源控制器网络接口电动屏幕接线图主控机提供内部供电方法投影屏幕插座。该插座采取内部提供交流220V电压电源，能够直接驱动大部分常见电动投影屏幕。因为本机采取内部供电方法，所以对主控机输入电源及电动屏幕连接需要注意以下事项： 1）、主控机电动电动屏幕插座，已提供AC220V电源，电动屏幕不能再另接电源； 2）、必需确定主控机电源零线、火线、地线输入正确； 3）、必需严格根据下图连接方法来连接电动屏幕。1、 一般接法（应用于100英寸、120英寸DA-LITE、DRAPE、美视、红叶等电动屏幕） 2、 殊接法（如：红叶牌150英寸以上电动屏幕） 将电动屏幕原供电源线火线剪断，将零线和主控机电动屏幕插座零线相连。 十、操作面板使用说明39键面板应用采取RS-232方法和主控机“电脑接口”连接。须外接DC5V电源。面板按键设置较53键面板简单，适合系统设备不多用户选择。投影视频选择键： 投影信号切换键，用于将所表示通道音视频信号或电脑信号直接切换出投影机通道。其中“台式电脑”、“手提电脑”二个切换键，是控制主控机上二个VGA输入通道切换，投影机控制键： 由“电源开”、“电源关”、“视频”、“电脑”等键，是投影机红外代码控制键，需要录入红外代码才能使用。监视视频选择键：监视信号切换键，用于将所表示通道音视频信号直接切换出监视通道。屏幕控制键：屏幕控制键分为升、降、停三键，分别控制屏幕升、屏幕降和停止 音量控制键： 音量控制键，分为音量升、音量降、静音遥控编辑键: 包含电源、出入盒、录像、声道、等按键,全部功效键实现须首先对其键进行红外代码录入后才能使用。2、 53键面板应用CRWM-53大屏幕VFD面板，能够控制主控机大部分功效，处理了LCD侧面查看不清楚问题，显示愈加清楚。并带有和电脑同时时钟功效，操作者可正确地掌握时间。采取RS-232通讯协议和主机连接。操作面板分区操作面板依据功效分成多个区域，以方便用户使用。设备控制按键屏幕、窗帘控制键投影机控制键设备预选键显示器音量控制投影信号切换键显示器： 采取大屏幕VFD荧光显示器，实时显示多种操作及实施信息；设备预选键： 提供六路设备预选，这预选包含将信号（音频和视频）选切入监视通道，由监视器先预视图像，另外也将该路通道切入编辑状态。 用户在切出投影前可选预选信号，编辑。投影信号切换键： 投影切换键，用于将所表示通道音视频信号直接切换出投影机通道。投影机控制键： 其中“台式电脑”、“手提电脑”二个切换键，是控制主控机上二个VGA输入通道切换，而“电源开”、“电源关”、“视频”、“电脑”等键，则是投影机红外代码控制键，需要录入红外代码才能使用。设备编辑按键：这些键用于影碟机、录像机、卡座等多媒体设备编辑。屏幕、窗帘控制键：屏幕控制键共有二个，第一个为屏幕升、屏幕降控制，每按一次切换升降状态一次，第二个为停止键； 窗帘控制键共有二个，第一个控制窗帘开、窗帘关，每按一次切换开、关状态，第二个为停止键。音量控制键： 音量控制键，分为主音量升、主音量降、话筒音量升、话筒音量降、静音。红外学习操作53键操作面板隐含有红外学习功效键，这个键为“窗帘停”键。要进行红外代码学习时，只要按住“窗帘停”键二秒钟，系统即进入红外学习状态，这时能够按正常步骤进行红外学习操作。 十一、多媒体电脑视频卡安装和调试视频卡安装利用多媒体电脑对主控机进行操作，使用配套多媒体中央控制系统软件，能够愈加方便和直观地对多种目标设备进行控制。视频采集卡能够将主控机预览图像输出到电脑显示器上显示。视频卡安装方法：1、 关闭电脑电源2、 打开电脑机箱，将视频卡插入一条空闲PCI槽中，并用螺丝固定3、 装好机箱4、 打开电脑电源，开启Windows98系统5、 系统提醒找到新硬件,选择“取消安装 将系统配套光盘放进电脑光驱中在Windows98下，按“开始-运行”，输入驱动程序路径：X:中控软件视频卡安装Win98SETUP.EXE 按“确定”, 图：l 系统即可自行安装。l 系统提醒输入端口时，选择“Camera In”，图：l 安装完成后，重新开启电脑l 电脑提醒找到新硬件，并自行设置驱动程序l 完成视频卡调试将视频源讯号连接视频卡VIDEO（或VIDEO1）接口，并运行视频卡应用软件 VC-100 : Windows98下，按“开始-程序-CapView CapView TV假如能正常显示视频图像，表示视频卡安装正确视频卡不能正常工作处理措施1、 不能检测到视频卡视频卡没有安装好，拆出视频卡重新安装，或将卡插到另外一条槽上2、 视频窗口不能正常打开，视频卡和其它卡资源冲突、死机或其它错误提醒l 检验显示卡是否支持该视频卡（避免使用TNT2芯片显卡，推荐使用S3、LeadTek、GEFORCE系列显示卡），或重新安装驱动程序。l 尝试安装主板补钉程序（如：联想奔月等机），假如仍不能处理，则需要重新设置视频卡资源（请咨询电脑专业人员），或拆去和视频卡相冲突卡。3、 视频图像出现纵方向横条视频制不符，更改视频源(如影碟机)或视频卡制式。4、 其它故障假如以上操作仍未能处理问题，请格式化硬盘，重新安装Windows98系统。十二、多媒体控制软件安装详见软件使用手册。十三、应用设备红外遥控器代码学习和录入在使用系统对应用设备如影碟机、投影机、录像机等控制前，需要对这些设备遥控器控制代码进行学习和仿真。方法和步骤以下：1、 控机进和红外学习状态，有三种方法：A、 开启电脑，打开“多媒体中央控制系统”，打开对应设备控制面板窗口，按下“红外学习”键；B、 53键面板，按“窗帘停”两秒钟；C、 39键面板，按“读码”键。1、 主控机前面板上“录码状态”指示灯亮2、 将设备遥控器发射口对准主控机面板“红外接收窗”处，距主控机前面板约3-5厘米3、 在10秒钟内，按下遥控器某一功效键4、 主控机前面板上“录码状态”灯闪亮，表示已经收到红外代码信号5、 在10秒种内，按下控制软件或面板上对应功效键6、 主控机面板“录码状态”灯熄灭，学习完成7、 这时按软件或面板上红外功效键就能够仿真该遥控器上对应功效操作8、 假如系统仍不能控制设备，说明刚才录入过程有错，能够多试几次9、 以下情况可能造成不能下确录入代码l 遥控器电源不足；l 遥控器离“红外接收”窗口大远；l 遥控器发射口没有对准“红外接收”窗口；l 按遥控器键时间太长或太短；l 主控机等候确定遥控器代码时间超出10秒。十四、各通道红外代码表系统预设以下功效键红外代码有效，这些功效键和操作面板上按键对应，控制软件上按键包含控制面板上全部按键，但亦受下表限制。设备通道按键名称DVD（1）VCD（2）录像机（3）展台（4）卡座（5）功放（6）投影机（7）预留（8）1选曲 1l2选曲 2l3选曲 3l4选曲 4l5选曲 5l6选曲 6l7选曲 10+8前一曲ll9快退lll10播放llll11快进lll12后一曲ll13电源lllll14出盒llll15停止llll16暂停llll17声道llll18菜单上ll19菜单左ll20菜单右ll21菜单下ll22ENTERll23CANCELll24MENUll25自定义 1ll26自定义 227自定义 328自定义 429自定义 530自定义 6 注：以上有“l”表示该功效键红外代码有效，其它无效。比如添加一个“通道”红外按键，选择第5路，假如在实施动作选择了选曲1就无效，因为代码表上无此代码。不过全部红外代码能够经过任意端口发出十五、主控机系统各项参数机箱外型： 标准19英寸机箱 480H270W90D （mm）重量： 11kg输入电源： AC 220V 50Hz工作环境温度： -10 oC 60 oC通讯参数接口： RS232 DB9接口波特率： 1200校验： 无数据位： 8停止位： 1引脚： PIN5 GND， PIN3-RXD，PIN2-TXD视频：带宽： 100MHZ(-3dB)满载 0-10MHz， 0.1dB 0-30MHz, 0.5dB亮度色度干扰 -50dB5MHz微分相位I/0S 90dB亮度色度干扰 80dB1kHz共态抑制比 75dB20Hz-20KHz音频输入信号类型 8路立体声，非平衡接法连接类型 6路RCA接口及2路3.5mm插座阻抗 10k最大电平（Hi-Z） +19.5dBu音频输出信号类型 2路立体声，非平衡接法连接类型 RCA接口阻抗 非平衡接法50增益误差 0.1dB最大电平（Hi-Z） +21dBu 最大电平(600) +15dBm十六、本手册说明本多媒体中央控制系统-设备使用手册只作为中央控制系统主机及其扩充模块使用说明，不作为系统原理及维护参考之用。本手册所述功效截止日期为二OO二年八月，该日期以后之新增功效或其它参数修改，将另作书面说明。
