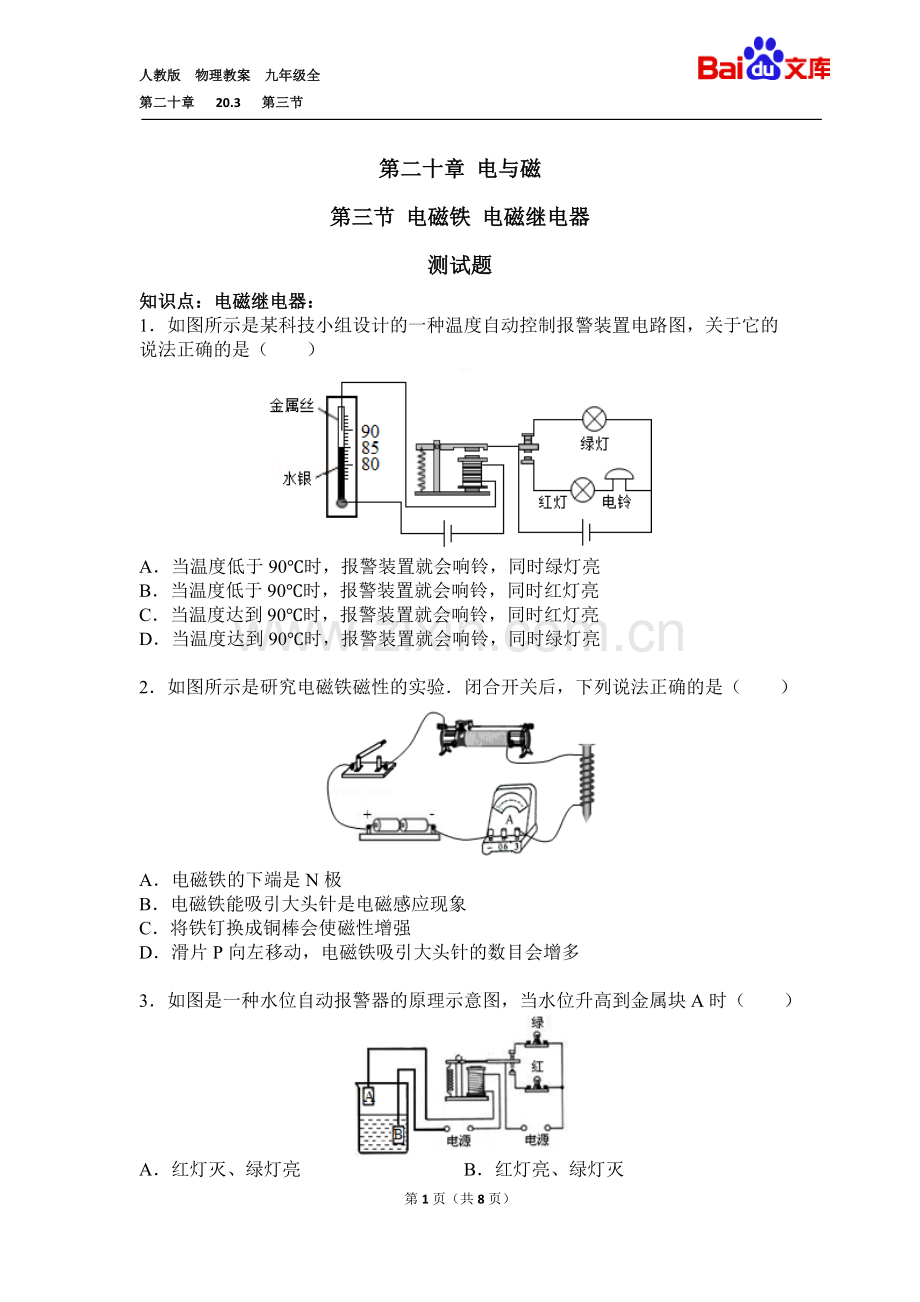

人教版 物理教案 九年级全
第二十章 20.3 第三节
第二十章 电与磁
第三节 电磁铁 电磁继电器
测试题
知识点：电磁继电器：
1．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是（ ）
A．当温度低于90℃时，报警装置就会响铃，同时绿灯亮
B．当温度低于90℃时，报警装置就会响铃，同时红灯亮
C．当温度达到90℃时，报警装置就会响铃，同时红灯亮
D．当温度达到90℃时，报警装置就会响铃，同时绿灯亮
2．如图所示是研究电磁铁磁性的实验．闭合开关后，下列说法正确的是（ ）
A．电磁铁的下端是N极
B．电磁铁能吸引大头针是电磁感应现象
C．将铁钉换成铜棒会使磁性增强
D．滑片P向左移动，电磁铁吸引大头针的数目会增多
3．如图是一种水位自动报警器的原理示意图，当水位升高到金属块A时（ ）
A．红灯灭、绿灯亮 B．红灯亮、绿灯灭
C．红灯亮、绿灯亮 D．红灯灭、绿灯灭
4．如图是电磁继电器的构造和工作电路示意图．要使电磁铁对衔铁的吸引力变大，以下做法可行的是（ ）
A．去掉电磁铁线圈中的铁芯 B．减少电磁铁线圈的匝数
C．适当增大电源A的电压 D．适当增大电源B的电压
5．电梯为居民出入很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小．下列说法正确的是（ ）
A．电磁铁是根据电磁感应原理制成的
B．工作时，电磁铁的上端为S极
C．超载时，电磁铁的磁性减小
D．正常情况下（未超载时），K与B接触
知识点：电磁铁
6．如图所示，条形磁铁置于水平桌面上，电磁铁与条形磁铁处于同一水平线放置，且左端固定，当开关S闭合，电路中滑动变阻器的滑片P逐渐向下移动时，条形磁铁始终保持静止，则在此过程中，条形磁铁受到的摩擦力（ ）
A．方向向右，逐渐减小
B．方向向右，逐渐增大
C．方向向左，逐渐减小
D．方向向左，逐渐增大
7．城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心．为此，某同学设计了一种警示电路：在井口安装一环形灯L，井盖相当于开关S；正常情况下（S闭合），灯L不亮；一旦井盖丢失（S断开），灯L即亮起，以警示行人．图中电路符合要求的是（ ）
A． B．
C． D．
8．要增强电磁铁的磁性，下列措施可行的是（ ）
A．改变电流的方向 B．增大通入的电流
C．减小通入的电流 D．减少电磁铁线圈匝数
9．科研人员设计了一种“能量采集船”，如图所示，在船的两侧装有可触及水面的“工作臂”，“工作臂”的底端装有手掌状的、紧贴水面的浮标．当波浪使浮标上下浮动时，工作臂就前后移动，获得电能储存起来．下列电器设备与“能量采集船”能量采集原理相同的是（ ）
A．电动机 B．电磁铁 C．电扇 D．发电机
10．如图所示，物理实验中经常需要对物体加热，下列描述中与实际吻合的是（ ）
A．甲图中，加热时磁铁吸引铁钉的数量将增多
B．乙图中，对沸腾的水继续加热，温度计的示数将不断增大
C．丙图中，对电阻丝加热，灯泡将变暗
D．丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些
11．如图是拍摄机动车闯红灯的工作原理示意图．光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆．下列有关说法正确的是（ ）
A．只要光控开关接收到红光，摄像系统就会自动拍摄
B．机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄
C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
D．若将光控开关和压力开关并联，也能起到相同的作用
12．小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲．将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，指示灯亮；当环境温度超过某一值时，警铃响．图甲中继电器的供电电压U1=3V，继电器线圈的电阻R0为30Ω，当线圈中的电流大于等于50mA时，警铃响．图乙是热敏电阻的阻值随温度变化的图象．以下说法正确的是（ ）
A．图中接线柱A应与C连接，B与D连接
B．当环境温度升高时，电磁铁的磁性减弱
C．图甲中电磁铁的下端P的磁极应为N极
D．环境温度达到80℃时，警铃响
13．探究影响电磁铁磁性强弱的因素时，按如图电路进行实验，每次实验总观察到电磁铁A吸引大头针的数目均比B多．此实验说明影响电磁铁磁性强弱的因素是（ ）
A．电流的大小 B．线圈的匝数 C．电流的方向 D．电磁铁的极性
14．要使电磁铁的磁性增强，可以（ ）
A．改变电流的方向 B．增大电流的大小
C．拔出电磁铁中的铁芯 D．减少电磁铁的线圈匝数
15．如图是某科研小级设计的一种温度自动报警装置的电路图．当温度达到90℃时（ ）
A．电铃响，绿灯亮 B．电铃响，红灯亮
C．电铃不响，绿灯亮 D．电铃不响，红灯不亮
16．电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示，电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，电梯停止运行，下列说法正确的是（ ）
A．电梯工作时电磁铁的上端为N极
B．电磁铁磁性的强弱与电流的大小有关
C．电梯未超载时动触点K与静触点B接触
D．电梯超载时报警说明压敏电阻的阻值随压力增大而减小
17．如图所示，在电路中滑动变阻器滑片P逐渐向左适当移动的过程中，条形磁铁仍保持静止，在此过程中下列说法正确的是（ ）
A．电磁铁磁性逐渐增强 B．电磁铁左端为S极
C．电磁铁周围不产生磁场 D．条形磁铁与电磁铁相互吸引
18．学校教学楼里安装的应急照明灯，内部结构如图所示．分电器的作用是把220V的交流高压转化为12V的直流低电压，并且分两路输出．220V的供电线路有电和停电时蓄电池、灯泡的工作状态分别是 ．
19．如图是由电磁铁P等构成的空气开关的原理图．电磁铁P的右端 极．当电路由于 或使用的用电器总功率过大等原因导致电流过大时，电磁铁的磁性增强，吸引衔铁Q的力变大，使衔铁转动，闸刀S在弹力的作用下自动开启，切断电路，起到保险作用．
20．新建的居民住宅大多安装了自动空气开关．其原理如图所示，当电路由于电流过大时，电磁铁P的磁性将变 （选填“强”或“弱”），吸引衔铁Q的力变大，使衔铁转动，闸刀在弹力作用下自动开启，切断电路，起到保险作用．某周末，文强同学在家开着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”．则此时“跳闸”的原因最可能是 ．
21．如图所示，是演示巨磁电阻（GMR）特性的原理示意图．开关S1、S2闭合时，向左稍微移动滑动变阻器滑片P，指示灯的亮度明显变亮．
（1）变阻器的滑片P向左移动时，电磁铁周围的磁场 （选填“增强”、“减弱”或“不变”）．
（2）指示灯的亮度明显变亮，表明电路中GMR的阻值显著 （选填“增大”或“减小”）．
22．为探究“影响电磁铁磁性强弱的因素”，小明用电池（电压一定）、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材，进行如图所示的简易实验．
（1）他将导线绕在铁钉上制成简易电磁铁，并巧妙地通过 来显示电磁铁磁性的强弱，下面的实验也用这种方法的是 ．
A、认识电压时，我们可以用水压来类比
B、用光线来描述光通过的路径
C、把敲响的音叉接触水面，看有没有溅起水花，来判断音叉有没有振动
D、用斜面小车研究阻力对物体运动的影响
（2）连接好电路，使变阻器连入电路的阻值较大，闭合开关，观察到如图甲所示的情景：接着，移动变阻器滑片，使其连入电路的阻值变小，观察到图乙所示的情景，比较图甲和乙，可知 图中的电流较小，从而发现，通过电磁铁的电流越 （选填“大”或“小”）磁性越强．
23．小明设计了一个道路限载报警器，原理如图甲，R0是变阻器，R是压敏电阻，R的电阻大小随压力大小变化关系如图乙，当超载车辆通过压敏电阻时，限载报警器就会报警．
（1）调试好电路，闭合开关S1和S2，当超载车辆通过时，限载报警器会 （填“灯亮”、“铃响”）．
（2）交通主干道的抗压能力一般比村道路要强得多，若把村道路限载报警器应用到主干道，就要适当调高报警器的限载重量，下列操作可行的是 （填编号）
A．把变阻器R0的滑片适当左移
B．把电源I的电压适当增大
C．把弹簧AB的A端适当左移
D．把电磁铁C适当右移．
第二十章 电与磁
第三节 电磁铁 电磁继电器
测试题
参考答案
1．C 2．A 3．B 4．C 5．B 6．A 7．B 8．B 9．D 10．C
11．C 12．D 13．B 14．B 15．B 16．BD 17．A
18．有电时蓄电池充电，灯泡不发光；停电时蓄电池供电，灯泡发光
19．S短路 20．强；总功率过大 21．增强；减小
22．吸起大头针的多少；C；甲；大 23．铃响；AC
第8页（共8页）
