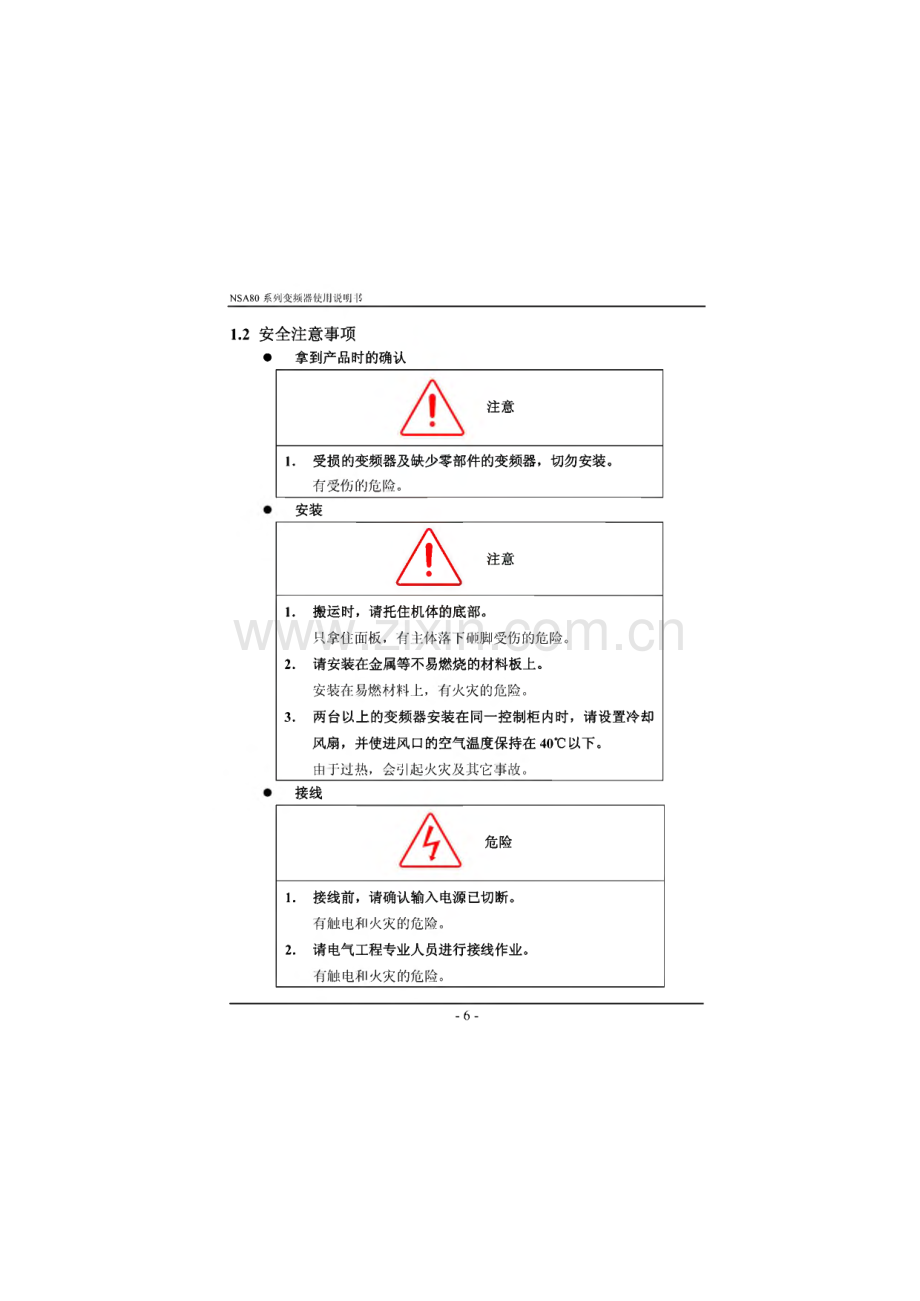

NSA80系列变频器使用说明书第一章注意事项1.1 产品确认开箱时，请认真确认：在运输中是否有破损或刮伤损坏现象，本机铭牌的 额定值是否与您的订货要求相一致，内有装箱清单，请认真核对。另外为了防 止部分用户接错线，我公司22KW以下变频器主回路除了 R、S、T、U、V、W六个常用螺丝外的其它螺丝均放在装有说明书的包装袋中，需要时可拿来使 用。特别提醒：千万不能将其随意放置于变频器内！如发现有不良情况请与供货商或直接与我公司联系。变频器型号说明A-带制动 B-不带制动电压等级（21：单相220V,23：三相220V,43：Lffl 380V）系列代号：G：通用型；P：水泵型功率等级：0022：2.2KW0220：22KW2200：220KW产品系列代码图1-1变频器型号说明在变频器机箱的右侧板下方，贴有标示变频器型号及额定值的铭牌，内容如下:MODEL:NSA80-0150G43AINPUT:3PH 380VAC 50/60HzOUTPUT:3PH 15KW 30AA08 1 6082 1 00 3全国服务专线：021-56868329 13816873717图1-2变频器铭牌-5-NSA80系列变频器使用说明书1.2 安全注意事项 拿到产品时的确认注意1.受损的变频器及缺少零部件的变频器，切勿安装。有受伤的危险。安装A 注意1.2.3.搬运时，请托住机体的底部。只拿住面板，有主体落下砸脚受伤的危险。请安装在金属等不易燃烧的材料板上。安装在易燃材料上，有火灾的危险。两台以上的变频器安装在同一控制柜内时，请设置冷却 风扇，并使进风口的空气温度保持在40以下。由于过热，会引起火灾及其它事故。接线危险1.接线前，请确认输入电源已切断。有触电和火灾的危险。2.请电气工程专业人员进行接线作业。有触电和火灾的危险。-6-NSA80系列变频器使用说明书3.接地端子一定要可靠接地。（380V级：特别第3种接地）有触电和火灾的危险。4.紧急停车端子接通后，一定要检查其动作是否有效。有受伤的危险。（接线责任由使用者承担）5.请勿直接触摸输出端子，变频器的输出端子切勿与外壳连 接，输出端子之间切勿短接。有触电及弓I起短路的危险。A 注意1.请确认交流主回路电源与变频器的额定电压是否一致。有受伤和火灾的危险。2.请勿对变频器进行耐电压试验。会造成半导体元器件等的损坏。3.请按接线图连接制动电阻或制动单元。有火灾的危险。4.请用指定力矩的螺丝刀紧固端子。有火灾的危险。5.请勿将输入电源线接到输出U、V、W端子上。电压加在输出端子上，会导致变频器内部损坏。6.请勿将移相电容及LC/RC噪声滤波器接入输出回路。会导致变频器内部损坏。7.请勿将电磁开关、电磁接触器接入输出回路。变频器在带负载运行时，电磁开关、电磁接触器动作产生 的浪涌电流会引起变频器的过电流保护回路动作。8.请勿拆卸前面板外罩，接线时仅需拆卸端子外罩。可能导致变频器内部损坏。-7-NSA80系列变频器使用说明书 保养、检查A危险1.请勿触摸变频器的接线端子，端子上有高电压。有触电的危险。2.通电前，请务必安装好端子外罩，拆卸外罩时，一定要断 开电源。有触电的危险。3.非专业技术人员，请勿进行保养、检查工作。有触电的危险。A 注意1.键盘板、控制电路板、驱动电路板上安装了 CMOS集成 电路，使用时请特别注意。用手指直接触摸电路板，静电感应可能会损坏电路板上的 集成芯片。2.通电中，请勿变更接线及拆卸端子接线。运行中，请勿检查信号。会损坏设备。1.3使用注意事项在使用N SA 80系列变频器时，请注意以下几点：1、恒转矩低速运行变频器带普通电机长期低速运行时，由于散热效果变差，会影响电机寿命。如果需低速恒转矩长期运行，必须选用专用的变频电机。-8-NSA80系列变频器使用说明书2、电机绝缘的确认应用N SA 80系列变频器时;带电机前请先确认所用电机的绝缘，以防损坏 设备。另外在电机所处环境比较恶劣时请定期检查电机的绝缘情况，以保证系 统的安全工作。3、负转矩负载对于诸如提升负载之类的场合，常常会有负转矩发生，变频器会产生过流 或过压故障而跳闸，此时应该考虑选配制动电阻。4、负载装置的机械共振点变频器在一定的输出频率范围内，可能会遇到负载装置的机械共振点，必 须通过设置跳跃频率来避开。5、改善功率因素的电容或压敏器件由于变频器输出电压是脉冲波型，如果输出侧安装有改善功率因数的电容 或防雷用压敏电阻等，会造成变频器故障跳闸或器件的损坏，务必请拆除，另 外在输出侧建议不要加空气开关和接触器等开关器件，如图1-3所示。（如果必 须在输出侧接开关器件，则在控制上必须保证开关动作时变频器的输出电流为 零）图3变频器输出端禁止使用电容器6、基频设置时的降额使用基频设置低于额定频率时，请注意电机的降额使用，以免电机过热烧坏。-9-NSA80系列变频器使用说明书7、在50Hz以上频率运行若超过50Hz运行，除了考虑电机的振动、噪音增大外，还必须确保电机轴 承及机械装置的使用速度范围，务必事先查询。8、电机的电子热保护值当选用适配电机时，变频器能对电机实施热保护。若电机与变频器额定容 量不匹配，则务必调整保护值或采取其他保护措施，以保证电机的安全运行。9、海拔高度与降额使用在海拔高度超过1000米的地区，由于空气稀薄造成变频器的散热效果变差，有必要降额使用。如图4所示为变频器的额定电流与海拔高度的关系曲线。图4变频器额定输出电流与海拔高度降额使用图10、关于防护等级N SA 80变频器的防护等级IP20是指在选用状态显示单元或键盘的情况下达 到的。1.4报废注意事项在报废变频器时，请注意：主同路的电解电容和印制板上电解电容焚烧时可能发生爆炸。塑胶件焚烧 时会产生有毒气体。请做为工业垃圾进行处理。-10-NSA80系列变频器使用说明书第二章产品介绍2.1变频器系列型号N SA 80系列变频器有220V利380V两种电压等级。适配电机功率范围为:0.4KW315KW。N SA 80系列变频器的型号如表2T所示。表2-1变频器系列型号说明电压等级变频器型号额定容量(KVA)额定输 出电流适配电机(KW)220V单相NSA80-0004G211.12.50.4NSA80-0007G211.55.00.75NSA80-0015G212.86.51.5NSA80-0022G213.81 12.2220V三相NSA80-0015G233.06.51.5NSA80-0022G234.010.02.2380V三相NSA80-0007G431.52.50.75NSA80-0015G432.53.71.5NSA80-0022G43NSA80-0022P433.05.52.2NSA80-0037G43NSA80-0037P435.98.53.7NSA80-0055G43NSA80-0055P438.5135.5NSA80-0075G43NSA80-0075P4311187.5NSA80-0110G43NSA80-0110P43172411NSA80-0150G43NSA80-0150P4321.73015NSA80-0185G43NSA80-0185P4325.73818.5NSA80-0220G43NSA80-0220P4329.64522NSA80-0300G43NSA80-0300P4339.56030NSA80-0370G43NSA80-0370P4349.47537NSA80-0450G43NSA80-0450P43609245NSA80-0550G43NSA80-0550P4373.711055NSA80-0750G43NSA80-0750P439915075NSA80-0900G43NSA80-0900P4311617690NSA80-1100G43NSA80-1100P43138210110-11-NSA80系列变频器使用说明书380V三相NSA80-1320G43NSA80-1320P43167250132NSA80-1600G43NSA80-1600P43200300160NSA80-2000G43NSA80-2000P43280375220NSA80-2500G43NSA80-2500P43318470250NSA80-2800G43NSA80-2800P43342530280NSA80-3150P433905953152.2产品技术规范项 目标 准 规 范输入额定电压/频率单和220V、:和220V、三相 380V；50Hz/60Hz变动容许值电压：-20%+20%电压失衡率：3%频率：5%输出额定电压0220V/0380V频率范围0Hz500Hz频率解析度0.01Hz过载能力G型：150%额定电流1分钟，P型：120%额定流1分钟主 要 控 制 功 能调制方式优化空间电压矢量SVPWM调制控制方式无感矢量控制（具有最优低频死区补偿特性）频率精度数字设定：最高频率X0.01%；模拟设定：最高频率X 0.2%频率分辨率数字设定：0.01Hz；模拟设定：最高频率X0.1%起动频率0.40Hz20.00Hz转矩提升自动转矩提升，手动转矩提升0.1%30.0%V/F曲线五种方式：恒转矩V/F曲线、1种用户定义多段V/F曲线方式和3 种降转矩特性曲线方式0次靠、1.7次靠和1.2次基）加减速曲线两种方式：直线加减速、s曲线加减速；七种加减速时间，时间 单位（分/秒）可选，最长6000分钟直流制动直流制动开始频率：015.00Hz制动时间：060.0秒 制动电流：0-80%能耗制动18.5KW以下内置能耗制动单元，可外接制动电阻二1动点动频率范围：0.1Hz50.00Hz,点动加减速时间0.1-60.0秒内置PI可方便地构成闭环控制系统多段速运行通过内置PLC或控制端子实现多段速运行纺织摆频可实现预置频率、中心频率可调的摆频功能-12-NSA80系列变频器使用说明书主要 控制 功能自动电压调整（AVR）当电网电压变化时，维持输出电压恒定不变自动节能运行根据负载情况，自动优化V/F曲线，实现节能运行自动限流对运行期间电流自动限制，防止频繁过流故障跳闸定长控制到达设定长度后变频器停机通讯功能具有RS485标准通讯接口，支持ASCH和RTU两种格式的MODBUS通讯 协议。具有主从多机联动功能运 行 功 能运行命令通道操作面板给定；控制端子给定；串行口给定；可三种方式切换频率设定通道键盘模拟电位器给定；键盘电、键给定；功能码数字给定；串行口给定；端子UP/DOWN给定；模拟电压给定；模拟电流给定；脉冲给定；组合给定；可多种给定方式随时切换开关输入通道正、反转指令；8路可编程开关量输入，可分别设定35种功能。模拟输入通道2路模拟信号输入，420mA、010V可选模拟输出通道模拟信号输出，420mA或。10V可选，可实现设定频率、输 出频率等物理量的输出开关、脉冲输出 通道1路可编程开路集电极输出；1路继电器输出信号；1路020KHz 脉冲输出信号，实现各种物理量输出操作 面板LED数码显示可显示设定频率、输出电压、输出电流等参数外接仪表显示输出频率、输出流、输出电压显示等物理量显示按键锁定实现按键的全部锁定保护功能过流保护；过压保护；欠压保护；过热保护；过载保护等任选件制动组件；远程操作面板；远程电缆；键盘安装座等环境使用场所室内，不受阳光直射，无尘埃、腐蚀性气体、油雾、水蒸汽等海波高度低于1000米（高于1000米时需降额使用）环境温度-10+40湿度小于90%RH,无结露振动小于5.9米/秒2(0.6G)存储温度-20|-60结构防护等级IP20（在选用状态显示单元或键盘的状态下）冷却方式强制风冷安装方式壁挂式（132KW以下），柜机式（110KW以上）。-13-NSA80系列变频器使用说明书(a)、0.430KW-14-NSA80系列变频器使用说明书表2-2变频器外形及安装系列尺寸机箱功率(KW)电压尺寸(mm)L1L2W1W2DNSR40.4KW220V待定NSIR50.75KW220V17216012611117050.751.5KW380VNS3R71.52.2KW220V2222071531381805.32.2-3.7KW380VNS7R55.5-11KW380V3002842162002227NS01515T 8.5KW380V3803602722442417NS0302230KW380V4784603002782607NS04537-45KW380V58055732420028512NS0755575KW380V64562038430029713NS09393-11OKW380V95092547935033513NS160132T 87KW380V154236751546542113NS280200-400KW380V1700640850260470-15-NSA80系列变频器使用说明书2.5选配件：以下选配件，如有需要，请向我公司另外订购。2.5.1通信线缆操作键盘通信线缆型号：N SA 80-LA N 0020（2.0m）其中2m为我公司变频器标准配置，若超过2m需订做。用于操作键盘和变频器主机的连接。2.5.2现场总线适配器（选配件）通过现场总线适配器能将 N SA 80系列变频器连入MO DB US现场总线网络。在MO DB US现场总线网络系统中，变频器作为一个从站工作。功能如下：1）、向变频器发送控制命令（如：启动、停机、点动等）2）、向变频器发送速度或频率给定信号；3）、从变频器中读取匚作状态信息和实际值；4）、对变频器进行故障复位等。N SA 80系列变频器的通讯协议请参考第九章。2.5.3制动电阻N SA 80系列变频器22KW以下内含制动单元，如有能耗制动要求，可按表2-3 选配制动电阻。制动电阻的连线安装如图2-2所示。-16-NSA80系列变频器使用说明书表2-3带动电阻选用参考表（按制动力矩100%,制动效率10%计算）规格型号适用电机功率（KW）电阻阻值（欧）电阻功率（W）NSA80-0004G210.4300100NSA80-0007G210.75150200NSA80-0015G211.5100300NSA80-0022G212.270400NSA80-0007G430.75500120NSA80-0015G431.5350150NSA80-0022G432.2250200NSA80-0037G433.7150300NSA80-0055G435.5100550NSA80-0075G437.582700NSA80-0110G431162850NSA80-0150G4315471200NSA80-0185G4318.5361500-17-NSA80系列变频器使用说明书第三章变频器的安装及配线3.1 变频器的安装环境3.1.1 安装环境要求(1)安装在通风良好的室内场所，环境温度要求在-1O C40。的范围内，如 温度超过40。(3时，需外部强制散热或者降额使用。(2)避免安装在阳光直射、多尘埃、有飘浮性的纤维及金属粉末的场所。(3)严禁安装在有腐蚀性、爆炸性气体的场所。(4)湿度要求低于95%RH,无水珠凝结。(5)安装在平面固定振动小于5.9米/秒2(0.6G)的场所。(6)尽量远离电磁干扰源和对电磁干扰敏感的其它电子仪器设备。3.1.2 安装方向与空间(1)一般情况下应立式安装。(2)安装间隔及距离最小耍求，如图3T所示。(3)多台变频器采用上下安装时,2 00MM以上100MM 以上一2 0 0MM以上中间应用导流隔板，如图3-2所示。=tm 八 J 匚圄aa图3-1安装的间隔距离图图3-2多台变频器的安装示意图-18-NSA80系列变频器使用说明书3.2变频器面板的拆卸和安装拆卸:用十字螺丝刀把变频器上下盖合计四个螺钉卸卜来，即可卸下上盖的 面板。安装:上述过程的逆过程。3.3变频器配线的注意事项/!注意(1)接线前，确保已完全切断电源10分钟以上，否则有触电危险。(2)严禁将电源线与变频器的输出端U、V,W连接。(3)变频器本身机内存在漏电流，为保证安全，变频器和电机必须安全接 地，接地线一般线径为3.5mm2以上铜线，接地电阻小于10Q。(4)变频器出厂前已通过耐压试验，用户不可再对变频器进行耐压试验。(5)变频器与电机之间不可加装电磁接触器和吸收电容或其它阻容吸收装 置，如图3-3 o(6)为提供输入侧过电流保护和停电维护的方便，变频器应通过中间断电 器与电源相连。(7)继电器输入及输出回路的接线(XIX6、FWD、REV、0C、DO),应选用 0.75刖2以上的绞合线或屏蔽线，屏蔽层一端悬空另一端与变频器的接地 端子PE/E相连，接线长度小于50m。危险(1)确保已完全切断变频器供电电源，操作键盘的所有LED指示灯熄灭，并等待10分钟以上，然后才可以进行配线操作。(2)确认变频器主回路端子P+、N-之间的直流电压值在降至DC36V以卜 后，才能开始内部配线工作。(3)只能由经过培训并被授权的合格专业人员进行配线操作。(4)通电前注意检查变频器的电压等级是否与供电压的一致,否则可能造成人 员伤亡和设备损坏。-19-NSA80系列变频器使用说明书3.4主回路端子的配线3.4.2主回路端子的配线主回路输入输出端子如表3-1所示表3-1主回路输入输出端子说明适用机型电压等级端子名称功能说明NSA80-0004G2KNSA80-0022G21单相220VR、T单相交流220V输入端子U、V、W三相交流输出端子P+、PR制动电阻接线端子适用带制动功 能变频器PE/E接地端子NSA80-0015G23NSA80-0022G23NSA80-0007G43NSA80-3150G43380V/220VR、S、T三相交流380V/220V 输入端子U、V、W三相交流输出端子P+、PR制动电阻接线端子适用带制动功 能变频器P+、N-制动单元接线端子P+、Pl直流电抗器用端子出厂为短接片PE/E接地端子-20-NSA80系列变频器使用说明书3.5基本运行配线图输入电源编程端子一 编程端子：编程端子三 编程端子四 编程端子五 编程端子六 正转运行 反转运行 数字公共端N SA 80模拟电压输_,入（o-iov）rLiO-iov；模拟电流输，01阿20n4入（420mA）-（/）1+10VVICI模拟公共端-0 GND电位器选用：3-10K 2W以上3.6控制回路配置及配线3.6.1 控制板端子与跳线器的相对位置及功能介绍:n U JP2 JP3RS485 JP CN5U a图3-6控制板端子跳线位置示意图-21-NSA80系列变频器使用说明书各端子和跳线在控制板上的相对位置如图36所示，各端子功能说明参见表 3-3,各跳线开关的功能以及设置请参见表3-2。变频器投入使用前，应正确进行 端子配线和设置控制板上的所有跳线开关，建议使用Inrf以上的导线作为端子连 接线。表3-2跳线开关功能序号功 能设 置出厂值JP1脉冲输出端子DO电源选择1一2连接：外部电源供电2 3连接：变频器内部24V电源供电外部电 源供电JP2模拟输出端子A0输出 电流/电压类型选择V侧连接：010V,AO1端子输出电压信号I侧连接：420mA：AO1端子输出电流信号(MOVJP3CI电流/电压输入方式选择1一2连接：V侧,010V电压信号23连接：I侧：420mA电流信号(MOV3.6.2控制板端子的说明(1)CN 5端子功能说明如表3-3表3-3控制板CN5端子功能类别端子 标号名称端子功能说明规 格继电器TA变频器多可编程定义为多种功能的继电器输TB-TC:常闭,TA-TC:常开触点容量：输出端 子TB功能继电 器输出端 子出端子,详见第六章6.5节端子功 能参数P4.11输出端子功能介绍.AC250V/2A(COSO)=1)AC250V/1A(COS e=0.4)DC30V/1ATC(2)控制同路端子CN 2,排列如下:,485+,XI,X3,X5 JWD,REV,DO,A0 VI,10V485-X2 X4 X6 COM OC 24V CI GND PE 图3-7控制板端子排列顺序图(3)CN 2端子功能说明如表3-4所示表3-4控制板CN2端子功能表类别端子 标号名 称端子功能说明规 格通讯485+RS485通讯接口RS485差分信号正端标准RS485通讯接口，请 使用双绞线或屏蔽线485-RS485差分信号负端-22-NSA80系列变频器使用说明书多功 能输 出端 r0C开路集电极输出端子1可编程定义为多种功能的开关量输 出端子,详见第六章6.5节端子功能 参数P4.10输出端子功能介绍.（公共端：COM）光耦隔离输出工作电压范围：930V最大输出电流:50mA使用方法见P4.10参数说明脉冲 输出 端子DO集电极开路脉冲输出端子可编程定义为多种功能的脉冲输出 端子,详见第六章6.5节端子功能参 数P4.19、P4.20输出端子功能介绍.（公共端：COM）输出频率范围：由功能码 P4.20决定,最大20KHz模拟 量输 入VI模拟量输入VI接受模拟电压量输入（参考地:GND）输入电压范围：0-10V（输入阻抗：47KQ）分辨率:1/1000CT模拟量输入CI接受模拟电压/电流量输入，电 压、电流由跳线JP3选择，出厂 默认电压（参考地：GND）输入电压范围：0-10V（输入阻抗:47KQ）输入电流范围:020mA（输入阻抗：500Q）分辨率:1/1000模拟 量输 出AO模拟量输出A01提供模拟电压/电流量输出，可表 示7种量，输出电压/电流由跳线 JP2选择，出厂默认输出电压。（参考地：GND）电流输出范围：420mA电压输出范围：0-10V运行 控制 端子FWD正转运行命令正反转开关量命令，见P4.08组两 线三线控制功能说明。光耦隔离输入输入阻抗:R=2KQ最高输入频率:200Hz输入电压范围930VX1 X4-1FWD、REV 闭合 I有效COM-1REV反转运行命令多功 能输 入端 子XI多功能输Aii籽1可编程定义为多种功能的开关量 输入端子,详见第六章6.5节端子 功能参数（P4组）输入端子功能介 绍.（公共端：COM）X2多功能输入端子2X3多功能输入端子3X4多功自獭i籽4X5多功能输入端子5X6多功能输入端子6电源24V+24V电源对外提供+24V电源（负极端：COM）10V+10V电源对外提供+10V电源（负极端：GND）最大输出电流:50mAGND+10V电源公共端模拟信号和+10V电源的参考地COM和GND两者之间相互内部隔离COM+24V电源公共端数字信号输入，输出公共端-23-NSA80系列变频器使用说明书3.6.3模拟输入输出端子的配线(1)VI端子接受模拟电压信号输入，接线方式如下:NSA80；10V,0 0卜-GND屏蔽线近端接地 PE_J图3-7 VI端子配线图CI端子接受模拟信号输入，跳线选择输入电压(010V)和输入电流(420mA),接线方式如K：0-10V+-或 420mA-O-U-屏蔽线近端接地NSA80)10VCIGND pe图3-8 CI端子配线图CI电流 脏JP3CI电压 鹿 JP3模拟输出端子A 0的配线模拟量输出端子A 0外接模拟表可指示多种物理量，跳线选择输出电流(420mA)和电压(0-10V)。端子配线方式如图3-90模拟电流输出联JP2模拟电压输出I图3-9模拟输出端子配线升2-24-NSA80系列变频器使用说明书提示：(1)使用模拟输入时，可在VI与GND或CI与GND之间安装滤波电容或共模电感。(2)模拟输入、输出信号容易受到外部干扰，配线时必须使用屏蔽电缆，并良好接地，配线长 度应尽可能短。3.6.4通讯端子的配线变频器提供给用户的通信接口为标准的RS485通讯。以下几种配线方法，可以组成单主单从或单主多从的控制系统。利用上位 机(PC机或PLC控制器)软件可实现对工控系统中变频器的实时监控，实现远程 和高度自动化等复杂的运行控制功能。(1)变频器RS485接口与上位机的连接：上位机RS485/RS232 转换器.RS232(DB9)N SA 80端子说明端子名称屏蔽电缆信号引脚号5V电源正+5V-PE外壳发送数据TXDRXD2接收数据RXDTXD35V电源地GNDGND5卜DTR4端子说明端子名称-端子名称端子说明DSR6信号一端子485+485+信号一端子RI9信号+端子485-485-信号+端子CD1RTS7CTS8图 3-10 RS485-(RS485/232)-RS232 通讯配线(2)多台变频器可通过RS485连接在一起，由PLC(或上位机)作主机控制，如图312所示，也可以其中一台变频器作主机，其它变频器作从机，如 图3 13所示。随着连接台数的增加，通讯系统越容易受到干扰，建议按 如下方式接线：-25-NSA80系列变频器使用说明书如果采用以上配线仍不能正常通讯，可尝试采取以下措施：(1)将PLC(或上位机)单独供电或对其电源加以隔离。(2)通讯线上使用磁环；适当降低变频器载波频率。3.7符合EMC要求的安装指导变频器的输出为PWM波，它在工作时会产生一定的电磁噪声，为了减少变 频器对外界的干扰，本节内容从噪声抑制、现场配线、接地、漏电流、电源滤 波器的使用等几个方面介绍了变频器EMC的安装方法。3.7.1噪声的抑制(1)噪声的类型变频器工作产生的噪声，可能会对附近的仪器设备产生影响，影响程度与 变频器控制系统、设备的抗噪声干扰能力、接线环境，安全距离及接地方法等 多种因素有关，噪声的类型包括：静电感应、电路传播、空间传播、电磁感应 等。-26-NSA80系列变频器使用说明书路径 路径 路径（2）抑制噪声的基本对策表2-5干扰抑制对策表噪声传 播路径减小影响对策外围设备的接地线与变频器的布线构成闭环回路时，变频器接地线漏电流，会使设备 产生误动作。此时若设备不接地，会减少误动作。当外围设备的电源和变频器的电源共用同系统时，变频器发生的噪声逆电源线传播，会使同一系统中的其他设备受到干扰，可采取如下抑制措施：在变频器的输入端安装 电磁噪声滤波器；将其它设备用隔离变压器或电源滤波器进行隔离。（1）容易受到干扰的设备和信号线，应尽量远离变频器安装。信号线应使用屏蔽线，屏蔽层单端接地，并应尽量远离变频器和它的输入、输出线。如果信号电线必须与强 电电缆相交，二者之间应保持正交。（2）在变频器输入、输出侧的根部分别安装高频噪声滤波器（铁氧体共模扼流圈），可 以有效抑制动力线的射频干扰。（3）电机电缆线应放置于较大厚度的屏障中，如置于较大厚度（2mm以上）的管道或埋 入水泥槽中。动力线套入金属管中，并用屏蔽线接地（电机电缆采用4芯电缆，其中一 根在变频器侧接地，另一侧接电机外壳）。避免强弱电导线平行布线或一起捆扎；应尽量远离变频器安装设备，其布线应远离变 频器的输入、输出线。信号线和动力线使用屏蔽线。具有强电场或强磁场的设备应注 意与变频器的相对安装位置，应保持距离和正交。-27-NSA80系列变频器使用说明书电源线或电动机线控制信号线图3-16系统配线要求3.7.2现场配线与接地(1)变频器到电动机的线缆(U、V、W端子引 出线)应尽量避免与电源线(R、S、T或 R、T端子输入线)平行走线。应保持30 厘米以上的距离。(2)变频器输出U、V、W端子三根电机线尽量 置于金属管或金属布线槽内。(3)控制信号线应采用屏蔽电缆，屏蔽层与变频器PE端相连，靠近变频器侧单 端接地。(4)变频器PE端接地电缆不得借用其它设备接地线，必须直接与接地板相连。(5)控制信号线不能与强电电缆(R、S、T或R、T与U、V、W)平行近距离布线，不能捆扎在一起，保持2060厘米(与强电电流大小有关)以上的距离。如 果要相交，则应相互垂直穿越，如图3-16所示。(6)控制信号和传感器等弱电接地线必须与强电接地线分别独立接地。(7)禁止在变频器电源输入端(R、S、T或R、T)上连接其它设备。-28-NSA80系列变频器使用说明书第四章 变频器的运行和操作说明4.1 变频器的运行4.1.1 变频器运行的命令通道该变频器通过三:种命令通道来控制变频器的启动、停止、点动等运行动作。操作面板用操作键盘上的叵、霆、|艘）键进行控制（出厂设置）。控制端子用控制端子FWD、REV,CO M构成两线式控制，或用XIX6中的一个端子和FWD及REV两端子构成：线式控制。串行口通过上位机或其它可以与本机通讯的设备对变频器进行启动、停止控制。命令通道的选择可以通过功能码P0.03的设定来完成；也可通过多功能输 入端子选择（P4.00-P4.07选择23、24号功能）来实现。注意：命令通道切换时，请事先进行切换调试，确认是否能满足系统的需 求，否则有损坏设备和伤害人身的危险！4.1.2 变频器频率给定通道变频器普通运行方式下有8种频率给定的物理通道，分别为：0：键盘模拟电位器给定1：键盘）键给定2:操作面板功能码数字给定3:端子UP/DO WN给定4:串行口给定5:模拟VI给定6:模拟CI给定7:端子脉冲（PULSE）给定8:组合设定-29-NSA80系列变频器使用说明书4.1.3 变频器的工作状态变频器的工作状态分为停机状态和运行状态：停机状态：变频器上电初始化后，若无运行命令输入，或运行中执行停机 命令后，变频器即进入待机状态。运行状态：接到运行命令，变频器进入运行状态。4.1.4 变频器的运行方式N SA 80系列变频器运行方式分为五种，按优先级依次为：点动运行一闭环 运行fPLC运行一多段速度运行一普通运行。如图4-1所示。0：点动运行变频器在停机状态下，接到点动运行命令（例如操作键盘|黑键按下）后，按点动频率运行（见功能码P3.06P3.08）。1：闭环运行设定闭环运行控制有效参数（P7.00=1）,变频器将进入闭环运行方式。即将 给定量和反馈量进行PI调节仕匕例积分运算，见P7组功能码），PI调节器 输出为变频器输出频率的基本指令。通过多功能端子（27号功能）可令闭环 运行方式失效，切换为较低级别的运行方式。2：PLC运行设定PLC功能有效参数（P8.00个位W0）,变频器将进入PLC运行方式，变 频器按照预先设定的运行模式（见P8组功能码说明）运行。通过多功能端子（29号功能）可令PLC运行方式失效，切换为较低级别的运行方式。3：多段速度运行通过多功能端子（1、2、3号功能）的非零组合，选择多段频率1-7（P3.26 P3.32）进行多段速运行。4：普通运行通用变频器的简单开环运行方式。-30-NSA80系列变频器使用说明书优先簪值优先级别低图4-1变频器运行状态的逻辑关系图以上五种运行方式中除“点动运行”外都可按多种频率设定方法运行。另 外“PLC运行”“多段运行”“普通运行”可以进行摆频调整处理。4.2键盘的操作与使用4.2.1键盘布局变频器的操作面板及控制端子可对电动机的起动、调速、停机、制动、运 行参数设定及外围设备等进行控制，操作面板如图4-2所示。-31-NSA80系列变频器使用说明书告警指示飞!吉 反转运行指示正转运行指示-1-频率单位指示(Hz)-电流单位指示(A)匚n nn JLJJJU增减键编程、退出键移位键 正转键存储、切换键频率设定模拟电位器点动,反转键停机、故障复位键图4-2操作键盘示意图4.2.2键盘功能说明变频器操作键盘上设有8个按键和一个模拟电位器，功能定义如下表:键名称功 能 说 明FWD 运行键在操作键盘方式下，按该键正转运行。变频器在正常运行状态时，如果变频器的运行指令通道设置为面板 停机有效方式，按下该键，变频器将按设定的方式停机。变频器在 故障状态时，按下该键将复位变频器，返回到正常的停机状态。STOP、RESET停止/复位键MENU ESC功能/数据键进入或退出编程状态。点动/反转键在操作键盘方式下，按该键点动运行或反转运行，P3.45=0 时，按该键点动运行；P3.45=1时，按该键反转运行；JOG、REV上增加键数据或功能码递增。减少键数据或功能码递减。移位/监控健在编辑状态时，可以选择设定数据的修改位；在其它状态下，可切换显示状态监控参数。f ENTER 1 DATA J存储/切换键在编程状态时，用于进入下一级菜单或存储功能码数据。0模拟电位器当P0.01=0,选择键盘模拟电位器给定时，调节该模拟电位器，可以 控制变频器的输出频率-32-NSA80系列变频器使用说明书4.2.3 LED数码管及指示灯说明变频器操作面板上有4位8段LED数码管、3个单位指示灯、3个状态指示灯。3个单位指示灯有6种组合，分别对应6种单位指示，如图43所示:无单位V A Hz%S亮 O图4-3单位指示灯状态与单位关系图3个状态指示灯位于LED数码管的下方，自左到右分别为：FWD正转指示灯、REV反转指示灯、ALM报警指示灯。表4-2为状态指示灯说明:表4-2状态指示灯说明项 目功 能 说 明显示功能LED数码显示显示变频器当前运行的状态参数及设置参数状态指示灯FWD正转指示灯，表明变频器输出正相 序，接入电机时，电机正转若FWD、REV指示灯同时亮，表明变频器工作在直流制动 状态REV逆转指示灯，表明变频器输出逆相 序，接入电机时，电机反转ALM当变频器发生故障报警时，该指示灯点亮。4.2.4操作面板的显示状态变频器操作面板的显示状态分为停机状态参数显示、功能码参数编辑状态 显示、故障告警状态显示、运行状态参数显示四种状态。一、停机参数显示状态变频器处于停机状态，操作键盘显示停机状态监控参数，通常显示的状态 监控参数是设定频率（b-01监控参数）。如图4-4图B所示，其右侧的单位指示 灯显示该参数的单位。-33-NSA80系列变频器使用说明书按三 键，可循环显示其他停机状态监控参数（变频器默认显示b组前 七种监控参数，其它监控参数可由功能码P3.41,P3.叶定义 详见第五章功能 参数一览表中b组状态监控参数说明）。在显示中可按牒）切换到默认显示 的监控参数b-01,即设定频率，否则将一直显示最后一次显示的监控参数。JOGREVQQH 值国函 Q QB上电初始化 显示动态画面图B停机状态，显示 停机状态参数图c运行状态，显示 运行状态参数图4-4变频器初始化、停机、运行时的参数显示二、运行参数显示状态变频器接到有效的运行命令后，进入运行状态，操作键盘显示运行状态监 控参数，默认显示的状态监控参数是输出频率（b-00监控参数）。如图4-4图C 所示，右侧的单位指示灯显示该参数的单位。按aa）键,可循环鼻示运行状态监控参数,（由功能码P3.41和P3.42 定义）。在显示中可按切换到默认显示的监控参数b-00,即输出频率，否则将一直显示最后一次显示的监控参数。三、故障报警显示状态变频器检测到故障信号，即进入故障报警显示状态，闪烁显示故障代码（如图4-4所示）;按aa）键可查看停机后的故障相关参数,在耳询故里相关 参数时按|默）切换回故障代码显示。若要查看故障信息，可按曜）键当 入编程状态查询P6组参数。查明并排除故障后，可以通过操作键嬴惬圄-34-NSA80系列变频器使用说明书键、控制端子或通讯命令进行故障复位操作。若故障持续存在，则维持显示故障码。提示：对于一些严重故障，如逆变模块保护，过电流、过电压等，在没有确认故障已排 除时绝对不可强行故障复位操作，再次运 行变频器。否则有损坏变频器的危险！四、功能码编辑状态在停机、运行或故障报警状态下，按下 图4-5故障告警显示状态键,均可进入编辑状态(如果设置了用户密码，需输入密码后方可进入编辑状态，参见P0.00说明和图级菜单。；一级菜单 二级菜单 三级菜单MENU/ESC ENTER/DATA ENTER/DATA4-9),编辑状态按三级菜单方式进步显示;如图4-6所示。其顺序依次为：功能 码组一功型码号功能码参数,按跚键?逐级进入。在功能码参数显示状 态下，按键则进行参数存储操作，按键不存储参数并返回上一MENU/ESC编辑状态-1-MEN(J/ESC停机状态参数显示；或运行状态参数显；示或故障告警显示-MENU/ESCENTER/DATA图4-6操作面板编程显示状态-35-NSA80系列变频器使用说明
