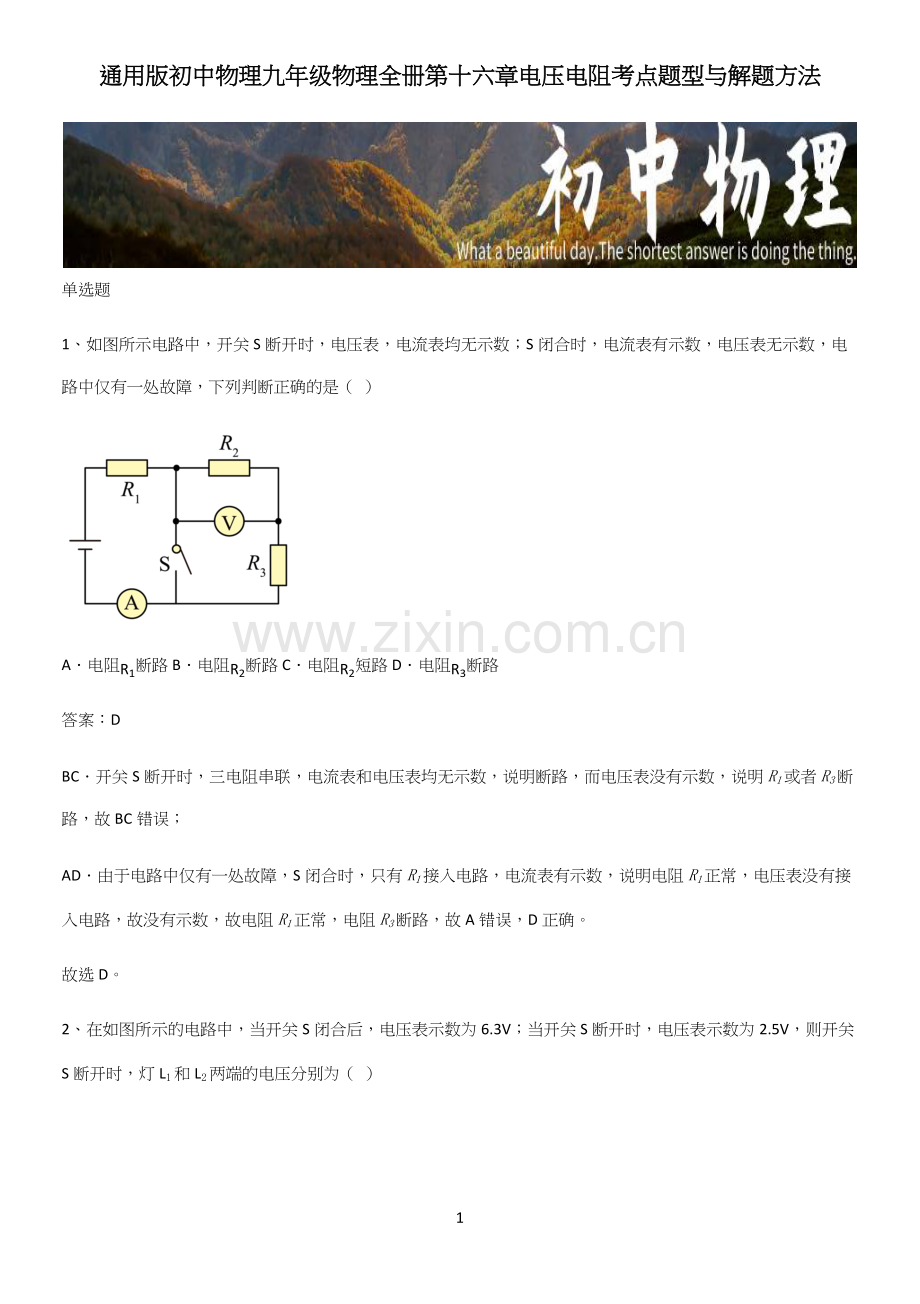

通用版初中物理九年级物理全册第十六章电压电阻考点题型与解题方法

1

单选题
1、如图所示电路中，开关S断开时，电压表，电流表均无示数；S闭合时，电流表有示数，电压表无示数，电路中仅有一处故障，下列判断正确的是（  ）

A．电阻R1断路B．电阻R2断路C．电阻R2短路D．电阻R3断路
答案：D
BC．开关S断开时，三电阻串联，电流表和电压表均无示数，说明断路，而电压表没有示数，说明R1或者R3断路，故BC错误；
AD．由于电路中仅有一处故障，S闭合时，只有R1接入电路，电流表有示数，说明电阻R1正常，电压表没有接入电路，故没有示数，故电阻R1正常，电阻R3断路，故A错误，D正确。
故选D。

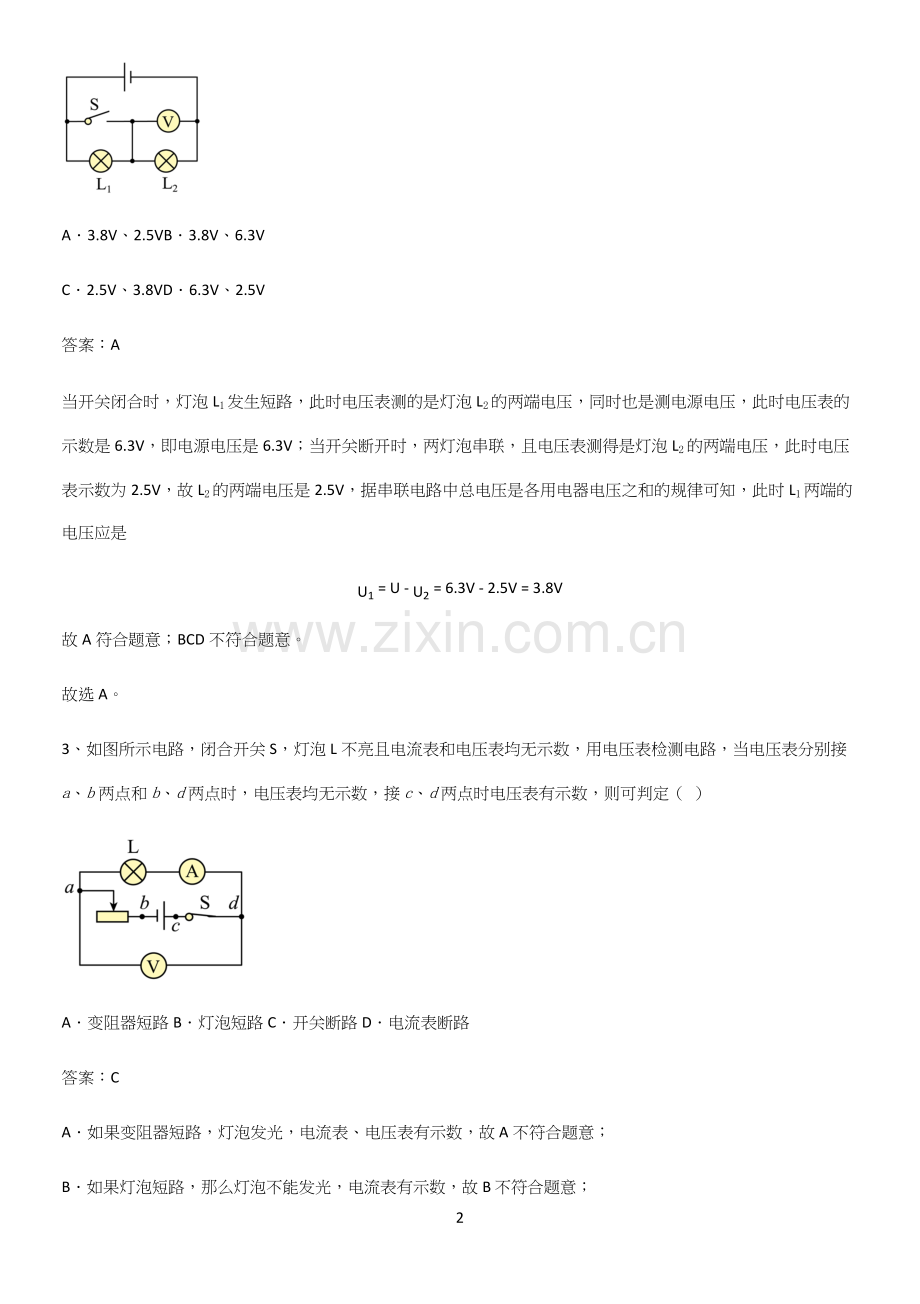

2、在如图所示的电路中，当开关S闭合后，电压表示数为6.3V；当开关S断开时，电压表示数为2.5V，则开关S断开时，灯L1和L2两端的电压分别为（  ）

A．3.8V、2.5VB．3.8V、6.3V
C．2.5V、3.8VD．6.3V、2.5V
答案：A
当开关闭合时，灯泡L1发生短路，此时电压表测的是灯泡L2的两端电压，同时也是测电源电压，此时电压表的示数是6.3V，即电源电压是6.3V；当开关断开时，两灯泡串联，且电压表测得是灯泡L2的两端电压，此时电压表示数为2.5V，故L2的两端电压是2.5V，据串联电路中总电压是各用电器电压之和的规律可知，此时L1两端的电压应是
U1=U-U2=6.3V-2.5V=3.8V
故A符合题意；BCD不符合题意。
故选A。
3、如图所示电路，闭合开关S，灯泡L不亮且电流表和电压表均无示数，用电压表检测电路，当电压表分别接a、b两点和b、d两点时，电压表均无示数，接c、d两点时电压表有示数，则可判定（  ）

A．变阻器短路B．灯泡短路C．开关断路D．电流表断路
答案：C
A．如果变阻器短路，灯泡发光，电流表、电压表有示数，故A不符合题意；
B．如果灯泡短路，那么灯泡不能发光，电流表有示数，故B 不符合题意；
C．如果开关断路，电压表接a、b两点和b、d两点时，没有电流通过电压表，电压表均无示数，接c、d两点时有示数，故C符合题意；
D．如果电流表断路，电压表接c、d两点时，电压表无示数，故D不符合题意。
故选B。
4、如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（  ）
测试点
a、b
b、c
c、d
电压表示数
有示数
有示数
无示数
A．开关S断路B．小灯泡L断路C．滑动变阻器R短路D．滑动变阻器R断路
答案：B
当开关S闭合时，小灯泡L不亮，bc之间有示数，而灯不亮，说明与电压表并联的灯出现了断路，ab之间有示数，cd之间无示数也验证了这一观点。
故选B。
5、用如图所示电路探究串联电路的电压规律，下列说法正确的是（　　）

A．电压表不能直接测量电源电压
B．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点
C．实验得到的结论为：串联电路电压处处相等
D．改变两个小灯泡的规格，重复实验，是为了减小实验误差
答案：B
A．电压表可以并联在电源两端，直接测量电源电压，A错误；
B．若测量L1两端电压，需将电压表并联在L1两端，即a、b两点间，且电压表正接线柱接a点，负接线柱接b点，保证电流从正接线柱流入，负接线柱流出，B正确；
C．实验得到的结论为：串联电路，电源电压等于各用电器两端电压之和，C错误；
D．改变两个小灯泡的规格，重复实验，是为了得到普遍规律，D错误。
故选B。
6、在探究串联电路电压特点时，某同学设计的电路如图所示。对于下列实验过程中出现的现象及分析正确的是（   ）

A．开关闭合后，如果灯泡L2不亮、L1亮，一定是L2灯丝断了
B．如果只有灯泡L1开路，则开关闭合后电压表示数一定为零
C．如果只有灯泡L2开路，则开关闭合后电压表示数一定为零
D．开关闭合后，如果电压表示数为零，灯泡L2一定不发光
答案：C
A．开关闭合后，L1亮，说明有电流，故障类型为短路。短路部分不工作，故L2短路，故A错误；
B．当只有灯泡L1开路时，整个电路无电流，闭合开关后，电压表到电源为通路，电压表有示数，故B错误；
C．当只有灯泡L2开路时，整个电路无电流，闭合开关后，电压表到电源为断路，故电压表示数一定为零，故C正确；
D．开关闭合后，电压表示数为零，可能是L1短路，此时L2可以发光，也可能是L2断路，此时L2不发光，故D错误。
选C。
小提示：根据电表示数判断电路故障，首先明确电路连接方式，其次确定各表所测的对象，然后根据有无电流判断故障类型，有电流，短路故障，无电流，断路故障。短路部分不工作且电压为零；电压表有示数说明电压表到电源为通路。
7、小华用如图所示电路“探究串联电路电压特点”，电源电压3V保持不变，闭合开关，电压表示数为2V，则下列说法正确的是（  ）

A．灯L1两端电压是2V
B．灯L2两端电压是2V
C．电源外部自由电子移动的方向是从A到D
D．将导线a从接线柱A换接到C可测灯L2两端电压
答案：A
A．根据去源法可知，电压表将电路分为两部分，电压表测量不含电源的那一部分，故电压表测量灯泡L1，故灯L1两端电压是2V，故A正确；
B．电压表测量灯泡L1，灯L1两端电压是2V，电源电压为3V，则小灯泡L2的电压为
U2=U-U1=3V-2V=1V
故B错误；
C．电流的方向是电源外部，从电池的正极出发，回到负极，即从A到D，而电源外部自由电子移动的方向是从D到A，故C错误；
D．将导线a从接线柱A换接到C，电压表正负接线柱接反了，无法测量灯泡L2的电压，故D错误。
故选A。
8、下列对生活中一些物理量的估计，最接近实际值的是（    ）
A．一节干电池的电压约为6V
B．我国家庭电器正常工作时电压一般为220V
C．家庭房间灯泡工作时的电流约为4A
D．空调工作时的电流约为0.2A
答案：B
A．一节干电池的电压约为1.5V，故A不符合题意；
B．我国家庭电器正常工作时电压一般为220V，故B符合题意；
C．家庭房间灯泡工作时的电流约为0.2A，故C不符合题意；
D．空调工作时的电流约为5A，故D不符合题意。
故选B。
9、关于导体电阻的大小，下列说法正确的是（　　）
A．导体不接入电路时它的电阻为零
B．导体两端的电压越大，它的电阻就一定越大
C．通过导体的电流越大，导体的电阻就一定越小
D．其他因素一定时，导体的横截面积越大它的电阻就越小
答案：D
ABC．电阻是导体本身的一种性质，只与导体的材料、长度和横截面积有关，还与环境的温度有关，而与导体两端的电压和通过它的电流无关，故ABC错误；
D．在长度、材料、温度一定时，横截面积越大，电阻越小，故D正确。
故选D。
10、一个滑动变阻器的铭牌上标有“20Ω 1A”的字样，对此铭牌意义的理解正确的是（  ）
A．电阻最小值是20Ω，允许最大电流1AB．电阻最小值是20Ω，允许最小电流1A
C．电阻最大值是20Ω，允许最大电流1AD．电阻最大值是20Ω，允许最小电流1A
答案：C
一个滑动变阻器的铭牌上标有“20Ω 1A”的字样，20Ω是该滑动变阻器电阻丝全部接入电路时的最大阻值，1A是该滑动变阻器所能允许通过的最大电流。
故选C。
11、如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，一段时间后，发现电路中只有一个电表的示数变大，且故障只发生在电阻R1或R2上，其他元件仍保持完好，为判断故障，将电流表A与R1位置互换，则下列说法正确的是（  ）
①互换后，电流表A示数不变，电压表V示数变大，R1短路
②互换后，电流表A示数变大，电压表V示数不变，R2断路
③互换后，电流表A示数不变，电压表V示数变大，R2短路
③互换后，电流表A示数不变，电压表V示数不变，R2断路

A．①④B．②④C．③D．③④
答案：D
由电路图知，两个电阻串联在电路中，电压表测R2两端的电压，电流表测电路中的电流。电流表与R1互换位置，连接方式不变。若R1短路，电路中只有R2工作，互换后，电流表A示数不变，电压表V示数也不变，所以①说法错误；若R2断路，电路断路，整个过程电流表无示数，电压表测电源电压，互换后，电压表仍测电源电压，示数不变，所以说法②错误，④正确；若R2短路，电路中只有R1工作，电压表示数为0，互换后，电压表测电源电压，示数变大，电流表示数不变，所以说法③正确。故ABC错误，D正确。
故选D。
12、如图甲所示，闭合开关后两只电压表和的指针偏转角度相同，位置如图乙所示，则电源和灯L2两端电压分别是（  ）

A．8.5V 1.7VB．8.5V 6.8VC．6.8V 1.7VD．1.7V 6.8V
答案：B
由图可知，闭合开关后，两灯串联，V1表测量电源电压，V2表测量灯L1两端的电压；由串联电路的电压特点知，V1的示数应大于V2的示数，而两电压表的指针偏转角度相同，所以两电压表选用的量程是不同的，则V1选用的是大量程，分度值为0.5V，其示数为8.5V，即电源电压
U=8.5V
V2表为小量程，分度值为0.1V，其示数为1.7V，即L1两端的电压
U1=1.7V
由串联电路的电压特点知，灯L2两端的电压
U2=U-U1=8.5V-1.7V=6.8V
故ACD不符合题意，B符合题意。
故选B。
13、如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡L突然熄灭，电路中只有两个电表有示数。电阻R或灯泡L仅有一个出现了故障，其它元件均完好。下列说法中（  ）
①可能灯泡L断路    ②可能灯泡L短路
③可能电阻R断路    ④可能电阻R短路

A．只有①②正确B．只有③④正确
C．只有②④正确D．只有①③正确
答案：A
由图得，灯泡L与电阻R串联，电流表测量电路电流，电压表V1测量灯泡L的电压，电压表V测量电源电压。若灯泡L断路，电路中没有电流，电流表示数为0，电压表V1、V均与电源相连接，因此电压表V1、V均有示数；若灯泡L短路，电中只有电阻R工作，电路中有电流，电流表有示数，灯泡L两端无电压，即电压表V1示数为0，电压表V仍测量电源电压，仍有示数；若电阻R断路，电路中没有电流，电流表无示数，电压表V1被断开，无示数，电压表V仍测量电源电压，仍有示数；若电阻R短路，电路中有电流，电流表有示数，电压表V、V1都测量电源电压，都有示数，故A符合题意，BCD不符合题意。
故选A。
14、如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析错误的是（  ）

A．若只将B、C接入电路，顺时针旋转滑片，灯泡变亮
B．若只将A、C接入电路，顺时针旋转滑片，灯泡变亮
C．该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
D．将A、B接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显
答案：B
A．若只将B、C接入电路，滑片右边的电阻丝接入电路，顺时针旋转滑片，电阻丝连入申路的长度发生变短，电阻变小，电路的电流变大，灯泡的亮度变亮，故A正确，不符合题意；
B．若只将A、C接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故B错误，符合题意；
C．电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的，故C正确，不符合题意；
D．将A、B接入电路，若只将电阻丝做得更细些，电阻丝的电阻变大，以相同速度顺时针旋转滑片，滑动变阻器接入电路中的电阻变化较大，根据欧姆定律可知，电路中的电流变化较大，灯泡亮度变化更明显，故D正确，不符合题意。
故选B。
15、如图所示的电路中，a、b、c三处表示电流表或电压表。闭合开关后，两盏白炽灯都正常发光。下列说法正确的是（  ）

A．电压表可以放在任何一处B．电流表可以放在任何一处
C．a、b为电压表，c为电流表D．通过L1的电流大于通过L2的电流
答案：C
闭合开关后，两盏白炽灯都正常发光，a处接电流表将会使L1短路，则a处只能接电压表；b处接电流表将会使L2短路，则b处只能接电压表；电流从电源正极出发，必须经过c处，则c处接电流表。此时L1和L2串联，串联电路中的电流处处相等，则通过L1的电流等于通过L2的电流，故ABD错误，C正确。
故选C。
多选题
16、下列说法正确的是（　　）
A．电流是电荷做定向移动形成的
B．正电荷定向移动的方向为电流的方向
C．只要电路两端有电压，电路中就有电流
D．通过导体的电流越大，这段导体的电阻就越小
答案：AB
A．电荷的定向移动才能形成电流，故A正确；
B．物理学中规定正电荷定向移动的方向为电流方向，故B正确；
C．电路中有电压，如果电路是断路，电路中没有电流，故C错误；
D．电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关，通过导体的电流越大，这段导体的电阻不变，故D错误。
故选B。
17、如图所示，电源电压为6V，闭合开关S后，电压表示数也是6V，产生这一现象的原因可能是（  ）

A．L2短路B．L2灯丝断了C．L1短路D．L1灯丝断了
答案：AD
AD．由图可知，该电路为串联电路，电压表测量灯泡L1两端的电压；电源电压为6V，闭合开关S后，电压表示数也是6V，这说明电压表与电源之间是接通的，电压表测量电源的电压，则故障是L1断路或L2短路，故AD符合题意；
B．若L2灯丝断了，闭合开关，整个电路处于断开的状态，因此电压表的示数为0，故B不符合题意；
C．若L1短路，闭合开关后，电压表被短路，示数为0，故C不符合题意。
故选AD。
18、物理实验中，把难于测量的物理量通过转换变成能够测量的物理量，或者把某些不易显示的物理现象转换为易于显示的现象的方法，称之转换法。下列实验利用了转换法的是（  ）
A．观察电压对电流的影响时，通过小灯泡的亮度反映电流的变化
B．探究影响电阻大小因素时，通过电流表示数反映导体电阻大小
C．探究不同物质的吸热能力时，用酒精灯加热时间的长短反映物质吸收热量多少
D．探究电阻与材料是否有关时，选用长度和横截面积相同的不同电阻丝进行实验
答案：ABC
A．电流的变化不易直接看到，可以根据小灯泡的亮度反映电流的变化，采用的是转换法，故A符合题意；
B．导体对电流的阻碍作用大小用电阻来表示。探究影响电阻大小因素时，通过电流表示数反映导体电阻大小，采用的是转换法，故B符合题意；
C．用相同的酒精灯加热，不同物质相同时间吸热相同。探究不同物质的吸热能力时，用酒精灯加热时间的长短反映物质吸收热量多少，采用的是转换法，故C符合题意；
D．探究电阻与材料是否有关时，选用长度和横截面积相同的不同电阻丝进行实验，采用的是控制变量法，故D不符合题意。
故选ABC。
19、如图所示，小明将A、B两种不同的金属片分别插入土豆，制成土豆电池，闭合开关S，发光二极管发光，电压表指针正向偏转。下列说法正确的是（  ）

A．金属片A为“土豆电池”的正极
B．水果电池把内能转化为电能
C．断开开关，A、B两金属片间没有电压
D．若二极管断路，电压表测量“土豆电池”两端的电压
答案：AD
A．电压表指针正向偏转，说明电流从电压表正接线柱流入，从电压表负接线柱流出，由图中电压表的正负接线柱可知，金属片A为电源的正极，金属片B为电源的负极，故A正确；
B．土豆电池工作过程中，发生化学反应产生电能，将化学能转化为电能，故B错误；
C．电源的两端是存在电压的，与外部电路的通断情况无关，故C错误；
D．若发光二极管断路，电压表接在“土豆电池”的两极，电压表测量的是电源电压，有示数，故D正确。
故选AD。
20、如图所示是滑动变阻器的结构示意图。下列关于滑动变阻器的连接正确的是（　　）

A．在闭合开关前滑动变阻器的滑片P应处于最大电阻处
B．当连接AC两个接线柱时，P向右移动，连入的电阻变小
C．当连接AB两个接线柱时，P向左移动，连入的电阻变大
D．当连接BC两个接线柱时，P向右移动，连入的电阻变小
答案：AD
A．为了保护电路，在闭合开关前，滑动变阻器的滑片P应处于最大电阻处。故A正确；
B．将A和C两接线柱连入电路时，连入路中的电阻丝是PA部分。当滑片P向右滑动时，PA电阻丝长度变长，电阻变大，故B错误；
C．将A和B两接线柱连入电路时，连入路中的电阻丝是AB部分。当滑片P向右滑动时，AB电阻丝长度不变，电阻不变，故C错误；
D．将B和C两接线柱连入电路时，连入路中的电阻丝是PB部分。当滑片P向右滑动时，PB电阻丝长度变短，电阻变小，故D正确。
故选AD。
21、在一个电路中有两个用电器，用电压表测量时发现两个用电器两端电压相等，则这两个用电器的连接方式是（  ）
A．一定是串联B．一定是并联
C．可能是串联D．可能是并联
答案：CD
因为若两个灯泡规格完全相同，在串联电路中两个灯泡分得的电压相同；并联电路两端的电压相等，所以并联连接时两个灯泡两端的电压也相同，故两个灯泡的连接可能是串联也可能是并联，故AB不符合题意，CD符合题意。
故选CD。
22、如图所示的电路，下列分析正确的是（　　）

A．闭合S1、S2时，灯L1和L2并联，电流表测L₂的电流
B．只闭合S1时，灯L1和L2串联，电压表测L₁两端电压
C．先闭合S1，再闭合S2时，电压表示数减小
D．先闭合S1，再闭合S2时，电压表示数增大
答案：BD
A．闭合S1、S2时，灯L2被短路，电流表测L1的电流，故A错误；
B．由图知，只闭合S1时，电流依次通过S1、电流表、L2、L1，然后回到电源负极，此时两灯串联，电压表测L1两端电压，故B正确；
CD．先闭合S1，再闭合S2时，L2被短路，只有L1连入电路中，电压表测L1两端电压；再闭合S2时，灯L2被短路，电压表测电源电压，所以电压表示数变大，故C错误、D正确。
故选BD。
23、如图所示，是我们常见的图像，如果在图像的横坐标和纵坐标加上合适的物理量和单位，可以用来描述（　　）

A．物体所受重力与质量的关系
B．定值电阻阻值与电流的关系
C．燃料完全燃烧放出的热量与燃料质量的关系
D．等质量水吸收热量与升高温度的关系
答案：ACD
由上图可知，纵坐标表示的物理量与横坐标表示的物理量成正比。
A．物体所受重力与质量成正比，故可用来描述重力与质量的关系，故A符合题意；
B．定值电阻阻值为一定值，与所加的电流大小无关，不能表示定值电阻阻值与电流的关系，故B不符合题意；
C．燃料燃烧放热公式为Q＝mq，某种燃料完全燃烧时，因燃料的热值不变，所放出的热量与燃料质量成正比，故C符合题意；
D．物体吸热公式为
Q=cmΔt
给水加热时，因水的质量和比热容不变，所以物体吸收的热量与升高的温度成正比，故D符合题意。
故选ACD。
24、关于导体电阻的错误的说法是（　　）
A．导体的电阻越大，表明其导电能力越强
B．导体电阻表示导体对电流的阻碍作用，导体中没有电流通过时，导体的电阻为零
C．两根长短、粗细都相同的铜导线和铝导线，铜导线的电阻小
D．甲导体的电阻大于乙导体，将它们串联到同一电路中，则通过乙导体的电流更大
答案：ABD
A．电阻是指导体对电流的阻碍作用的大小，导体电阻越大，导电能力越弱，故A错误，符合题意；
B．电阻是导体的一种属性，与导体中电流的大小无关，故B错误，符合题意；
C．导体的电阻与导体的材料、长度和横截面积有关，长短和粗细相同的铜导线比铝导线的电阻要小，故C正确，不符合题意；
D．据串联电路的电流特点：串联电路中，电流处处相等，所以电阻不同的甲、乙导体串联时，通过的电流相等，故D错误，符合题意。
故选ABD。
25、关于电流表和电压表的使用，下列说法中正确的是（　　）
A．测量电压时，电压表必须与被测电路并联
B．测量电流时，电流表必须与被测电路串联
C．不管是电流表还是电压表，连接时必须使电流“+”入“-”出
D．电压表的量程改变后，每小格表示的值仍保持不变
答案：ABC
A．电压表在使用时，要并联在被测电路两端，故A正确；
B．电流表在使用时，要和被测电路串联，故B正确；
C．电流表和电压表在使用时，都应让电流从电表的正接线柱流入，负接线柱流出，故C正确；
D．电压表0~15V的大量程，每小格为0.5V，电压表0~3V的小量程，每小格为0.1V，所以电压表的量程改变后，每小格表示的值会改变，故D错误。
故选ABC。
填空题
26、石墨烯是人类目前研制出最薄、最坚硬的纳米材料，它在室温下传递电子的速度比一般导体都快，说明它的 ___________好。用石墨烯制成的电子元件很容易散热，这说明它的导热性 ___________（填“好”或“不好”）。
答案：     导电性     好
[1]根据石墨烯在室温下传递电子的速度比一般导体都快，说明其导电性好。
[2]用石墨烯制成的电子元件很容易散热，说明其导热性好。
27、一根电阻丝的电阻为40Ω，把它对折拧成一股绳，它电阻______。（选填“变大”“变小”或“不变”）
答案：变小
一根电阻丝的电阻，把它对折，长度变短，横截面积变大，根据长度和横截面积与电阻的关系可知，电阻变小。
28、如图甲所示的电路中，L1两端的电压为U1=3.7V，L2两端的电压如图乙所示，则L2两端的电压U2=________V，电源电压U=_________V。

答案：     2.3     6.0
[1]如图乙所示，电压表选用小量程，分度值为0.1V，示数为2.3V，即L2两端的电压为2.3V。
[2]由图甲电路可知，L1与L2串联，由串联电路的电压规律可得电源电压
U=U1+U2=3,7V+2.3V=6.0V
即电源电压为6.0V。
29、在如图所示电路中，当甲乙均为电流表且开关S1闭合、S2断开时，电阻R1、R2连接方式是___________联。当甲乙均为电压表且开关S1、S2都闭合时，电阻R1、R2连接方式是___________联。（均选填“串”或“并”）

答案：     并     串
[1]由电路图知，开关S1闭合，S2断开，甲、乙均为电流表时，两个电阻并联在电路中，电流表甲测通过R2的电流，电流表乙测干路的电流。
[2]甲、乙均为电压表，S1、S2都闭合时，两个电阻串联连接，电压表甲测电源电压，乙测R2两端的电压。
30、小乐用电阻丝制作了一个变阻器，图为变阻器的内部结构示意图，1、2、3是它的三个接线柱，旋钮带动滑片转动。将变阻器接入简单串联电路，若顺时针旋转旋钮时电路中的电流变大，则需将 ___________（选填“1和2”、“1和3”或“2和3”）接线柱接入电路；若在此过程中，电路中的电流变化不明显，则可以选择更 ___________（选填“细”或“粗”）的电阻丝来做实验。

答案：     2和3     细
[1]将变阻器接入简单串联电路，要能起到变阻作用，必须将“2”接入电路；若顺时针旋转旋钮时电路中的电流变大，则连入电阻变小，连入电阻丝的长度变小，所以连入的另一个接线柱是3，即将“2和3”接线柱接入电路。
[2]若电路中的电流变化不明显，说明电阻变化不明显，即在移动相同距离（改变相同长度）时电阻变化变大，为了使电阻变化大，可以选择更细的电阻丝。
