通用版初中物理九年级物理全册第十六章电压电阻考点精题训练.pdf

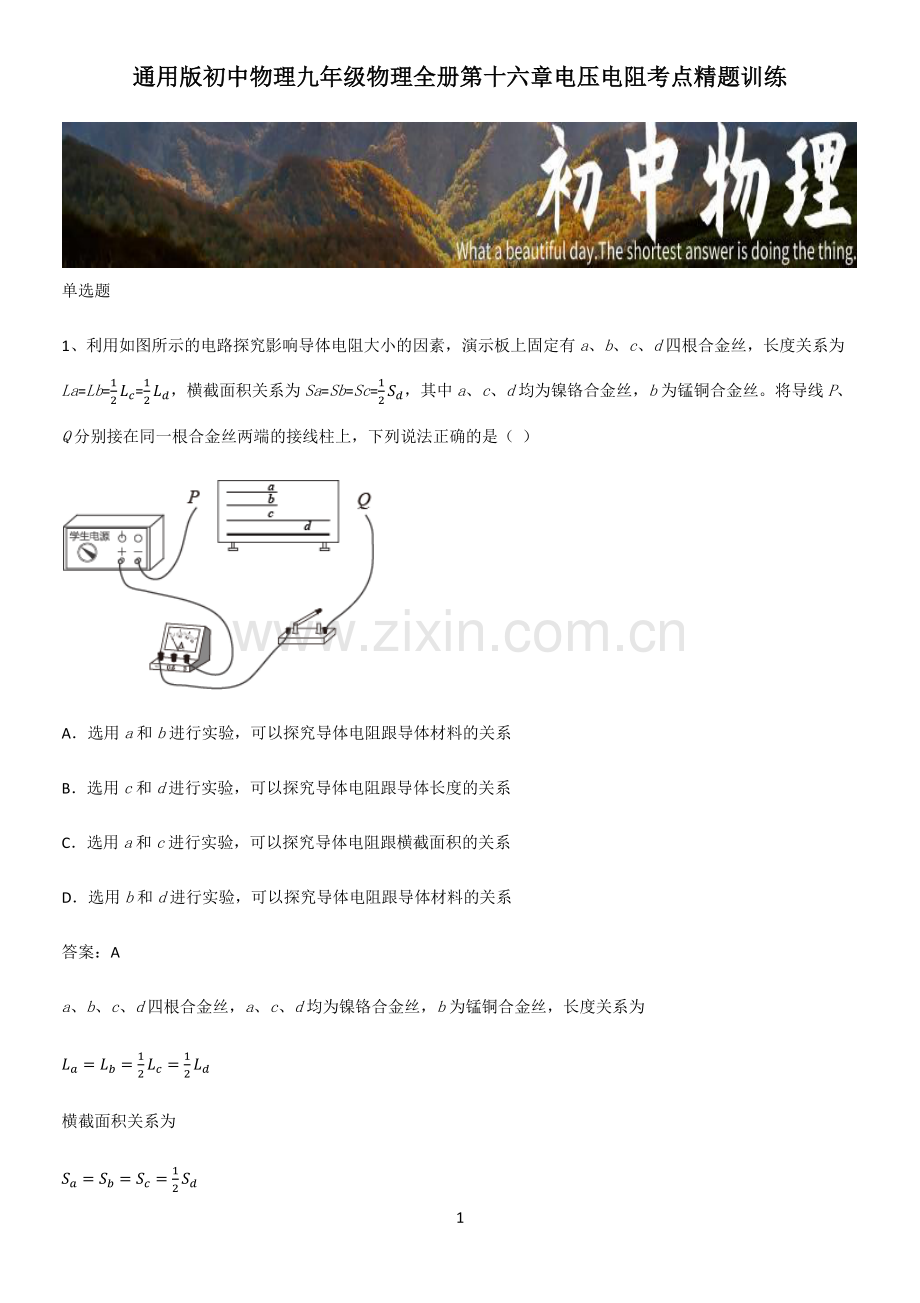

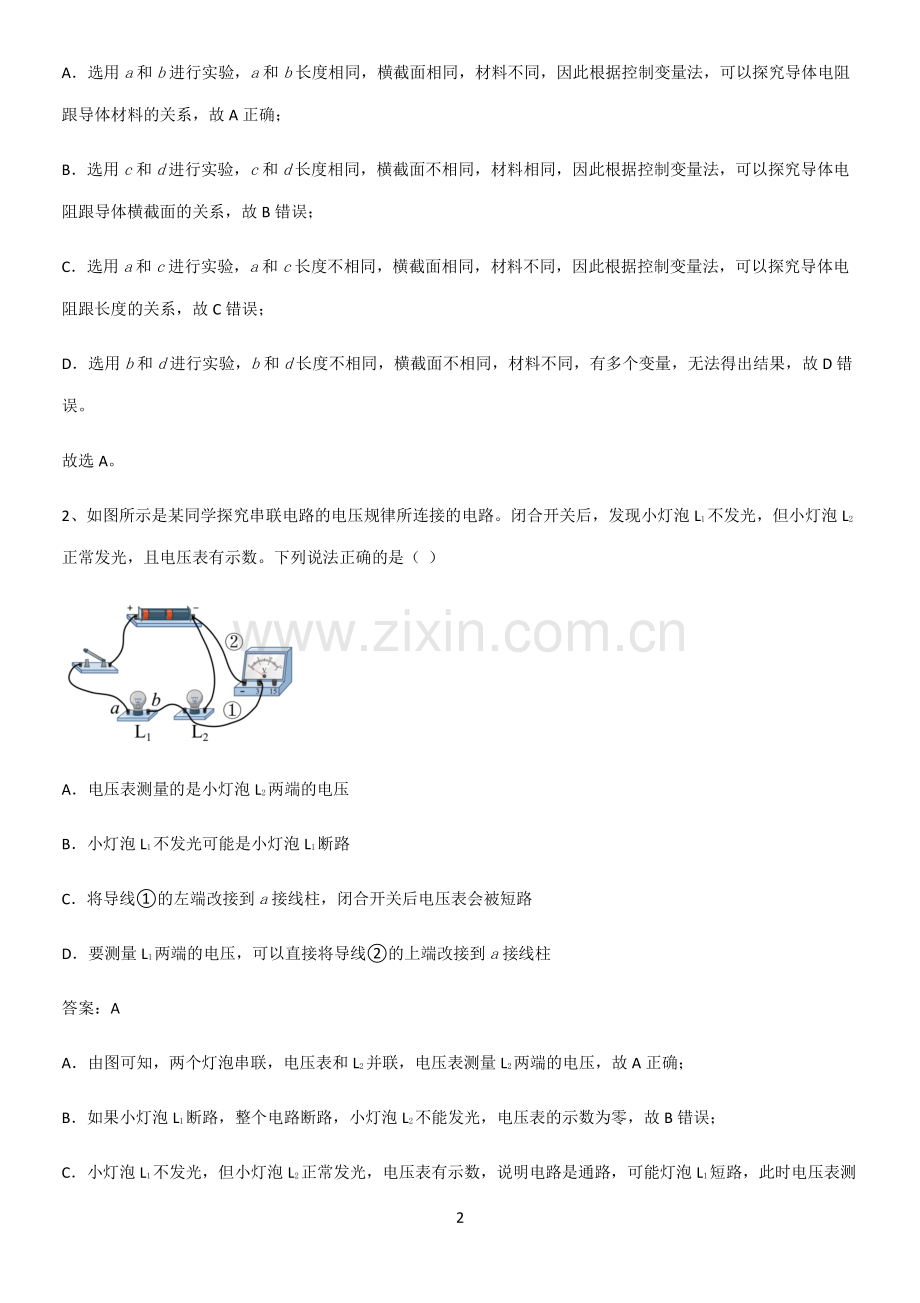

1 通用版初中物理九年级物理全册第十六章电压电阻考点精题训练通用版初中物理九年级物理全册第十六章电压电阻考点精题训练 单选题 1、利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=12=12，横截面积关系为Sa=Sb=Sc=12，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（）A选用a和b进行实验，可以探究导体电阻跟导体材料的关系 B选用c和d进行实验，可以探究导体电阻跟导体长度的关系 C选用a和c进行实验，可以探究导体电阻跟横截面积的关系 D选用b和d进行实验，可以探究导体电阻跟导体材料的关系 答案：A a、b、c、d四根合金丝，a、c、d均为镍铬合金丝，b为锰铜合金丝，长度关系为=12=12 横截面积关系为=12 2 A选用a和b进行实验，a和b长度相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟导体材料的关系，故 A 正确；B选用c和d进行实验，c和d长度相同，横截面不相同，材料相同，因此根据控制变量法，可以探究导体电阻跟导体横截面的关系，故 B 错误；C选用a和c进行实验，a和c长度不相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟长度的关系，故 C 错误；D选用b和d进行实验，b和d长度不相同，横截面不相同，材料不同，有多个变量，无法得出结果，故 D 错误。故选 A。2、如图所示是某同学探究串联电路的电压规律所连接的电路。闭合开关后，发现小灯泡 L1不发光，但小灯泡 L2正常发光，且电压表有示数。下列说法正确的是（）A电压表测量的是小灯泡 L2两端的电压 B小灯泡 L1不发光可能是小灯泡 L1断路 C将导线的左端改接到a接线柱，闭合开关后电压表会被短路 D要测量 L1两端的电压，可以直接将导线的上端改接到a接线柱 答案：A A由图可知，两个灯泡串联，电压表和 L2并联，电压表测量 L2两端的电压，故 A 正确；B如果小灯泡 L1断路，整个电路断路，小灯泡 L2不能发光，电压表的示数为零，故 B 错误；C小灯泡 L1不发光，但小灯泡 L2正常发光，电压表有示数，说明电路是通路，可能灯泡 L1短路，此时电压表测3 量电源电压，将导线的左端改接到a接线柱，电压表测量电源电压，电压表不会被短路，故 C 错误；D要测量 L1两端的电压，可以直接将导线的上端改接到a接线柱，会使电流从电压表的负接线柱流入，正接线柱流出，电压表的指针向左偏，故 D 错误。故选 A。3、某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（）导体代号 长度 m 横截面积/mm2 材料 1.0 0.2 锰铜 1.0 0.4 锰铜 0.5 0.4 锰铜 1.0 0.4 镍铬合金 A为检验“导体电阻跟导体长度有关”的猜想，应选用导体与 B为检验“导体电阻跟导体长度有关”的猜想，应选用导体与 C为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体与 D为检验“导体电阻跟导体材料有关”的猜想，应选用导体与 答案：D AB为检验“导体电阻跟导体长度有关”的猜想，应控制导体的材料和横截面积相同，长度不同，应选用导体和，故 AB 错误；C为检验“导体电阻跟导体横截面积有关”的猜想，应控制导体的材料和长度相同，横截面积不同，应选用导体和，故 C 错误；D为检验“导体电阻跟导体材料有关”的猜想，应控制导体的长度和横截面积相同，材料不同，应选用导体与，故 D 正确、故选 D。4、如图所示电路中，开关 S 断开时，电压表，电流表均无示数；S 闭合时，电流表有示数，电压表无示数，电路中仅有一处故障，下列判断正确的是（）4 A电阻1断路 B电阻2断路 C电阻2短路 D电阻3断路 答案：D BC开关 S 断开时，三电阻串联，电流表和电压表均无示数，说明断路，而电压表没有示数，说明R1或者R3断路，故 BC 错误；AD由于电路中仅有一处故障，S 闭合时，只有R1接入电路，电流表有示数，说明电阻R1正常，电压表没有接入电路，故没有示数，故电阻R1正常，电阻R3断路，故 A 错误，D 正确。故选 D。5、在如图所示的电路中，当开关 S 闭合后，电压表示数为 6.3V；当开关 S 断开时，电压表示数为 2.5V，则开关S 断开时，灯 L1和 L2两端的电压分别为（）A3.8V、2.5VB3.8V、6.3V C2.5V、3.8VD6.3V、2.5V 答案：A 当开关闭合时，灯泡 L1发生短路，此时电压表测的是灯泡 L2的两端电压，同时也是测电源电压，此时电压表的示数是 6.3V，即电源电压是 6.3V；当开关断开时，两灯泡串联，且电压表测得是灯泡 L2的两端电压，此时电压表示数为 2.5V，故 L2的两端电压是 2.5V，据串联电路中总电压是各用电器电压之和的规律可知，此时 L1两端的5 电压应是 1=2=6.3V-2.5V=3.8V 故 A 符合题意；BCD 不符合题意。故选 A。6、将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（）A锌片是电池的正极 B这个电池的电压为 6V C这个电池的电压为 3VD这个电池的电压为 0.6V 答案：D A由图可知，铜片连接电压表的正接线柱，所以铜片是电池的正极，故 A 错误；BCD由图可知，电压表的量程为 03V，分度值为 0.1V，故电压表示数为 0.6V，即这个电池的电压为 0.6V，故BC 错误，D 正确。故选 D。7、关于图所示的实物电路，在 S1、S2都闭合后，下列说法正确的是（）A通过 L1与 L2的电流一定相等 B通过 L1与 L2的电流一定不相等 6 CL1与 L2两端的电压一定相等 DL1与 L2两端的电压之和等于电源电压 答案：C AB如图可知，在 S1、S2都闭合后，两灯泡并联，故有 U=U1=U2 各支路电流 1=11，2=22 因为电阻R1、R2未知，所以I1、I2的关系也不能确定，故 AB 错误；CD因为在 S1、S2都闭合后，两灯泡并联，所以有 U=U1=U2 故 C 正确，D 错误。故选 C。8、用如图所示电路探究串联电路的电压规律，下列说法正确的是（）A电压表不能直接测量电源电压 B若测量 L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点 C实验得到的结论为：串联电路电压处处相等 D改变两个小灯泡的规格，重复实验，是为了减小实验误差 7 答案：B A电压表可以并联在电源两端，直接测量电源电压，A 错误；B若测量 L1两端电压，需将电压表并联在 L1两端，即a、b两点间，且电压表正接线柱接a点，负接线柱接b点，保证电流从正接线柱流入，负接线柱流出，B 正确；C实验得到的结论为：串联电路，电源电压等于各用电器两端电压之和，C 错误；D改变两个小灯泡的规格，重复实验，是为了得到普遍规律，D 错误。故选 B。9、在探究串联电路电压特点时，某同学设计的电路如图所示。对于下列实验过程中出现的现象及分析正确的是（）A开关闭合后，如果灯泡 L2不亮、L1亮，一定是 L2灯丝断了 B如果只有灯泡 L1开路，则开关闭合后电压表示数一定为零 C如果只有灯泡 L2开路，则开关闭合后电压表示数一定为零 D开关闭合后，如果电压表示数为零，灯泡 L2一定不发光 答案：C A开关闭合后，L1亮，说明有电流，故障类型为短路。短路部分不工作，故 L2短路，故 A 错误；B当只有灯泡 L1开路时，整个电路无电流，闭合开关后，电压表到电源为通路，电压表有示数，故 B 错误；C当只有灯泡 L2开路时，整个电路无电流，闭合开关后，电压表到电源为断路，故电压表示数一定为零，故 C正确；8 D开关闭合后，电压表示数为零，可能是 L1短路，此时 L2可以发光，也可能是 L2断路，此时 L2不发光，故 D错误。选 C。小提示：根据电表示数判断电路故障，首先明确电路连接方式，其次确定各表所测的对象，然后根据有无电流判断故障类型，有电流，短路故障，无电流，断路故障。短路部分不工作且电压为零；电压表有示数说明电压表到电源为通路。10、小华用如图所示电路“探究串联电路电压特点”，电源电压 3V 保持不变，闭合开关，电压表示数为 2V，则下列说法正确的是（）A灯 L1两端电压是 2V B灯 L2两端电压是 2V C电源外部自由电子移动的方向是从A到D D将导线a从接线柱A换接到C可测灯 L2两端电压 答案：A A根据去源法可知，电压表将电路分为两部分，电压表测量不含电源的那一部分，故电压表测量灯泡 L1，故灯L1两端电压是 2V，故 A 正确；B电压表测量灯泡 L1，灯 L1两端电压是 2V，电源电压为 3V，则小灯泡 L2的电压为 2=1=3V-2V=1V 故 B 错误；C电流的方向是电源外部，从电池的正极出发，回到负极，即从A到D，而电源外部自由电子移动的方向是从D到A，故 C 错误；9 D将导线a从接线柱A换接到C，电压表正负接线柱接反了，无法测量灯泡 L2的电压，故 D 错误。故选 A。11、如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（）AL1短路 BL1断路 CL2短路 DL2断路 答案：B A若 L1短路，电路中有电流，电流表有示数，L2亮，电压表测导线两端的电压，而导线两端的电压为 0，即电压表无示数，与题意不符，故 A 不符合题意；B若L1断路，电路中无电流，电流表无示数，电压表能接到电源两端测电源电压，故电压表有示数且接近电源电压，与题意相符，故 B 符合题意；C若L2短路，电路中有电流，电流表有示数，L1亮，电压表测电源电压，有示数，与题意不符，故 C 不符合题意；D若 L2断路，电路中无电流，电流表无示数，电压表不能接到电源两端测电源电压，故电压表无示数，与题意相符，故 D 不符合题意。故选 B。12、关于导体电阻的大小，下列说法正确的是（）A导体不接入电路时它的电阻为零 B导体两端的电压越大，它的电阻就一定越大 C通过导体的电流越大，导体的电阻就一定越小 D其他因素一定时，导体的横截面积越大它的电阻就越小 10 答案：D ABC电阻是导体本身的一种性质，只与导体的材料、长度和横截面积有关，还与环境的温度有关，而与导体两端的电压和通过它的电流无关，故 ABC 错误；D在长度、材料、温度一定时，横截面积越大，电阻越小，故 D 正确。故选 D。13、一个滑动变阻器的铭牌上标有“20 1A”的字样，对此铭牌意义的理解正确的是（）A电阻最小值是 20，允许最大电流 1AB电阻最小值是 20，允许最小电流 1A C电阻最大值是 20，允许最大电流 1AD电阻最大值是 20，允许最小电流 1A 答案：C 一个滑动变阻器的铭牌上标有“20 1A”的字样，20 是该滑动变阻器电阻丝全部接入电路时的最大阻值，1A 是该滑动变阻器所能允许通过的最大电流。故选 C。14、如图所示的电路中，电源电压保持不变，闭合电键 S，电路正常工作，一段时间后，发现电路中只有一个电表的示数变大，且故障只发生在电阻R1或R2上，其他元件仍保持完好，为判断故障，将电流表 A 与R1位置互换，则下列说法正确的是（）互换后，电流表 A 示数不变，电压表 V 示数变大，R1短路 互换后，电流表 A 示数变大，电压表 V 示数不变，R2断路 互换后，电流表 A 示数不变，电压表 V 示数变大，R2短路 互换后，电流表 A 示数不变，电压表 V 示数不变，R2断路 11 ABCD 答案：D 由电路图知，两个电阻串联在电路中，电压表测R2两端的电压，电流表测电路中的电流。电流表与R1互换位置，连接方式不变。若R1短路，电路中只有R2工作，互换后，电流表 A 示数不变，电压表 V 示数也不变，所以说法错误；若R2断路，电路断路，整个过程电流表无示数，电压表测电源电压，互换后，电压表仍测电源电压，示数不变，所以说法错误，正确；若R2短路，电路中只有R1工作，电压表示数为 0，互换后，电压表测电源电压，示数变大，电流表示数不变，所以说法正确。故 ABC 错误，D 正确。故选 D。15、电位器实质上是变阻器的一种。如图所示，以下能让电位器连入电路的电阻变大的是（）AAB接入电路，顺时针向右滑动触头 BBC接入电路，顺时针向右滑动触头 CAB接入电路，逆时针向左滑动触头 DAC接入电路，逆时针向左滑动触头 答案：A 电位器是变阻器的一种，电位器通过触头的转动从而改变电阻，是由于当触头转动以后改变了连入电路中电阻丝的长度。12 A由图知道，当AB接入电路，顺时针向右滑动触头时，连入电路中电阻丝的长度增加，电阻变大，故 A 符合题意；B当BC接入电路，顺时针向右滑动触头时，连入电路中电阻丝的长度减小，电阻变小，故 B 不符合题意；C当AB接入电路，逆时针向左滑动触头时，连入电路中电阻丝的长度减小，电阻变小，故 C 不符合题意；DAC 接入电路，无论逆时针还是顺时针向左滑动触头，连入电路中电阻丝的长度都不发生变化，故 D 不符合题意。故选 A。多选题 16、如图的电路图，按照电路图连接好电路，闭合开关 S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（）A电阻R1断路 B开关接线柱接触不良 C滑动变阻器R断路 D滑动变阻器R短路 答案：BC 由题意可知，电路连接正确，闭合开关 S 后，电流表和电压表无示数，则电压表并联以外的部分电路断路，即滑动变阻器R断路或开关断路，故 AD 不符合题意，BC 符合题意。故选 BC。13 17、图甲为某可调亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析不正确的是（）A若只将b、c接入电路，顺时针转动旋钮时灯泡变暗 B若只将a、b接入电路逆时针转动旋钮时，灯泡变亮 C若只将a、c接入电路，顺时针转动旋钮时灯泡变亮 D若将a、b接入电路同一点，c 接入电路的另一点时，旋动旋钮时也能改变灯泡亮度 答案：AC A若只将b、c接入电路，顺时针转动旋钮时，接入电阻丝的长度变短，接入的电阻变小，电源电压不变，电流变大，故灯泡变亮，故 A 错误，A 符合题意；B若只将a、b接入电路逆时针转动旋钮时，接入电阻丝的长度变短，接入的电阻变小，电源电压不变，电流变大，故灯泡变亮，故 B 正确，B 不符合题意；C若只将a、c接入电路，顺时针转动旋钮时，接入电阻丝的长度不变，接入的电阻的大小不变，电源电压不变，电流不变，故灯泡亮度不变，故 C 错误，C 符合题意；D若将a、b接入电路同一点，c 接入电路的另一点时，ab段的电阻被滑片和b被短路，只有bc段间的电阻丝接入电路，故旋动旋钮时，接入电阻丝的长度发生了变化，电阻的大小发生了变化，故灯泡的亮度会发生变化，故 D 正确，D 不符合题意。故选 AC。18、如图所示电路中，开关 S 闭合后，小灯泡 L1、L2均正常发光，则下列说法正确的是（）14 AL1和 L2在电路中串联 BL1和 L2在电路中并联 C甲是电流表，乙是电压表 D甲是电压表，乙是电流表 答案：BC CD由图可知，L1由导线直接接在了电源两端；若甲为电压表，则 L2将被短路；故甲只能为电流表；若乙为电流表，则会引起电源短路，所以乙只能为电压表；故 C 正确，D 错误；AB根据以上分析可知，开关 S 闭合后，小灯泡 L1、L2均正常发光，此时 L1和 L2在电路中并联，故 A 错误，B 正确。故选 BC。19、如图所示的电路中，电源电压不变，当开关 S 断开时，灯泡L正常发光；当开关 S 闭合时，下列说法正确的是（）A电流表示数变大 B电压表示数不变 C灯泡L变亮 D灯泡L与电阻R串联 答案：AB 15 BD由图可知，当开关S断开时，电路为灯泡的简单电路，电流表测量通过小灯泡的电流，电压表测电源电压，灯泡L正常发光；当开关S闭合时小灯泡与定值电阻R并联，此时电流表测干路电流，电压表测电源电压，电压表示数不变，故 B 正确，D 错误；AC根据并联电路各支路互不影响，通过灯的电流不变，灯的亮度不变，由并联电路电流的规律，电流表示数变大，故 C 错误，A 正确。故选 AB。20、如图所示，电源电压为 6V，闭合开关 S 后，电压表示数也是 6V，产生这一现象的原因可能是（）AL2短路 BL2灯丝断了 CL1短路 DL1灯丝断了 答案：AD AD由图可知，该电路为串联电路，电压表测量灯泡 L1两端的电压；电源电压为 6V，闭合开关 S 后，电压表示数也是 6V，这说明电压表与电源之间是接通的，电压表测量电源的电压，则故障是 L1断路或 L2短路，故 AD 符合题意；B若 L2灯丝断了，闭合开关，整个电路处于断开的状态，因此电压表的示数为 0，故 B 不符合题意；C若 L1短路，闭合开关后，电压表被短路，示数为 0，故 C 不符合题意。故选 AD。21、物理实验中，把难于测量的物理量通过转换变成能够测量的物理量，或者把某些不易显示的物理现象转换为易于显示的现象的方法，称之转换法。下列实验利用了转换法的是（）A观察电压对电流的影响时，通过小灯泡的亮度反映电流的变化 B探究影响电阻大小因素时，通过电流表示数反映导体电阻大小 C探究不同物质的吸热能力时，用酒精灯加热时间的长短反映物质吸收热量多少 16 D探究电阻与材料是否有关时，选用长度和横截面积相同的不同电阻丝进行实验 答案：ABC A电流的变化不易直接看到，可以根据小灯泡的亮度反映电流的变化，采用的是转换法，故 A 符合题意；B导体对电流的阻碍作用大小用电阻来表示。探究影响电阻大小因素时，通过电流表示数反映导体电阻大小，采用的是转换法，故 B 符合题意；C用相同的酒精灯加热，不同物质相同时间吸热相同。探究不同物质的吸热能力时，用酒精灯加热时间的长短反映物质吸收热量多少，采用的是转换法，故 C 符合题意；D探究电阻与材料是否有关时，选用长度和横截面积相同的不同电阻丝进行实验，采用的是控制变量法，故 D不符合题意。故选 ABC。22、在延时服务自主学习时，某同学根据图示电路整理笔记，下列说法正确的是（）A电流表串联在电路中，是因为它的电阻很大，可以保护电路 B电压表正确连接在A、B两点间，可以测量 L1两端的电压 C将电压表接A端接线柱直接改接到C，可以测量 L2两端的电压 D电流表分别接在A、B、C点时，测量结果相同 答案：BD A由电路图可知，两灯串联，电流表测电路中的电流。电流表串联在电路中测电流，电流表的电阻很小，可以看作导线，不能对电路起到保护作用，故 A 错误；B电压表正确连接在A、B两点间，此时电压表和 L1并联，测 L1两端的电压，故 B 正确；17 C电压表正确连接在A、B两点间测 L1两端的电压，此时A端接电压表的正接线柱，电压表接在B、C两点间测L2两端的电压，此时C端接电压表的负接线柱，若将电压表接A端接线柱直接改接到C，此时电压表的正负接线柱接反，不能正确测量 L2两端的电压，故 C 错误；D串联电路电流处处相等，通过A、B、C三点的电流相同，所以电流表分别接在A、B、C点时，测量结果相同，故 D 正确。故选 BD。23、如图所示是滑动变阻器的结构示意图，若使变阻器的滑片向左滑动时电阻变大，四个图中正确的接法应是（）ABCD 答案：AD A接线柱一上一下接入，滑片向左滑动时，接入电路的电阻线长度变长，电阻变大，故 A 符合题意；B将变阻器下面的两个接线柱接入电路，滑片移动不能改变接入电路的阻值，故 B 不符合题意；C接线柱一上一下接入，滑片向左滑动时，接入电路的电阻线长度变短，电阻变小，故 C 不符合题意；D接线柱一上一下接入，滑片向左滑动时，接入电路的电阻线长度变长，电阻变大，故 D 符合题意。故选 AD。24、下列说法中不正确的是（）A电荷只有定向移动才能形成电流 B电源未接入电路时其两端也存在电压 C橡胶、玻璃、水银都是绝缘体 D实验室里常用验电器来检验物体是否导电 答案：CD A电荷无规律运动不能形成电流，只有电荷定向移动才能形成电流，故 A 正确，不符合题意；B电源是提供电压的装置，电源未接入电路时其两端也存在电压，故 B 正确，不符合题意；18 C橡胶和玻璃是绝缘体，水银是导体，故 C 错误，符合题意；D实验室里常用验电器来检验物体是否带电，但不能检验是否导电，故 D 错误，符合题意。故选 CD。25、如图所示的电路，下列分析正确的是（）A闭合 S1、S2时，灯 L1和 L2并联，电流表测 L的电流 B只闭合 S1时，灯 L1和 L2串联，电压表测 L两端电压 C先闭合 S1，再闭合 S2时，电压表示数减小 D先闭合 S1，再闭合 S2时，电压表示数增大 答案：BD A闭合 S1、S2时，灯 L2被短路，电流表测 L1的电流，故 A 错误；B由图知，只闭合 S1时，电流依次通过 S1、电流表、L2、L1，然后回到电源负极，此时两灯串联，电压表测 L1两端电压，故 B 正确；CD先闭合 S1，再闭合 S2时，L2被短路，只有 L1连入电路中，电压表测 L1两端电压；再闭合 S2时，灯 L2被短路，电压表测电源电压，所以电压表示数变大，故 C 错误、D 正确。故选 BD。填空题 26、随着国家“家电下乡”政策的深入落实，国家进行了农村电网改造，将电线更换成了直径较大的铜芯线。这样做的目的是为了 _（选填“增大”或“减小”）导体的电阻。19 答案：减小 将电线更换成了直径较大的铜芯线，这是在长度不变的情况下，通过改变材料和横截面积来减小导体的电阻。27、一节新干电池的电压为_伏，手电筒中小灯与控制它的开关是_连接的（选填“串联”或“并联”）。物理学中规定电流的方向是从电源的_极通过导体流向负极。答案：1.5 串 正 1由常见的电压可知，一节新干电池的电压为 1.5V。2为了控制灯泡的亮、灭，手电筒中的小灯与控制它的开关应串联连接。3在电源的外部，电流方向是从电源正极流向负极。28、如图中电流表的读数是 _A；电压表的读数是 _V；电阻箱的读数是 _。答案：0.46 2 2020 1由中图知，电流表使用的量程是 00.6A，分度值为 0.02A，电流表的示数是 0.46A。2由右图知，电压表使用的量程是 015V，分度值为 0.5V，电压表的示数是 2V。3由左图可知，电阻箱接入电路的电阻为 R=21000+0100+210+01=2020 29、石墨烯是人类目前研制出最薄、最坚硬的纳米材料，它在室温下传递电子的速度比一般导体都快，说明它的 _好。用石墨烯制成的电子元件很容易散热，这说明它的导热性 _（填“好”或“不好”）。答案：导电性 好 20 1根据石墨烯在室温下传递电子的速度比一般导体都快，说明其导电性好。2用石墨烯制成的电子元件很容易散热，说明其导热性好。30、如图为某台灯用于调节亮度的电位器结构图，A、B、C是它的是三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片 P 相连，将电位器与灯泡串联，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，若将A、C两个接线柱接入电路中，逆时针转动旋钮，灯泡的亮度_（选填“变亮”、“变暗”或“不变”）若顺时针转动旋钮时灯泡变暗，则应将_两个接线柱接入电路当中。答案：不变 B和C 1由题意知，将A、C两个接线柱接入电路中，转动旋钮，电位器接入电路的阻值不变，电路中的电流不变，所以灯泡的亮度不变。2由图示知，顺时针转动旋钮时，灯泡变暗，说明电路中的阻值变小，电位器接入电路的阻值变大，所以是将B、C两个接线柱接入电路中。
