人教版2023初中物理九年级物理全册第十六章电压电阻考点题型与解题方法

1

单选题

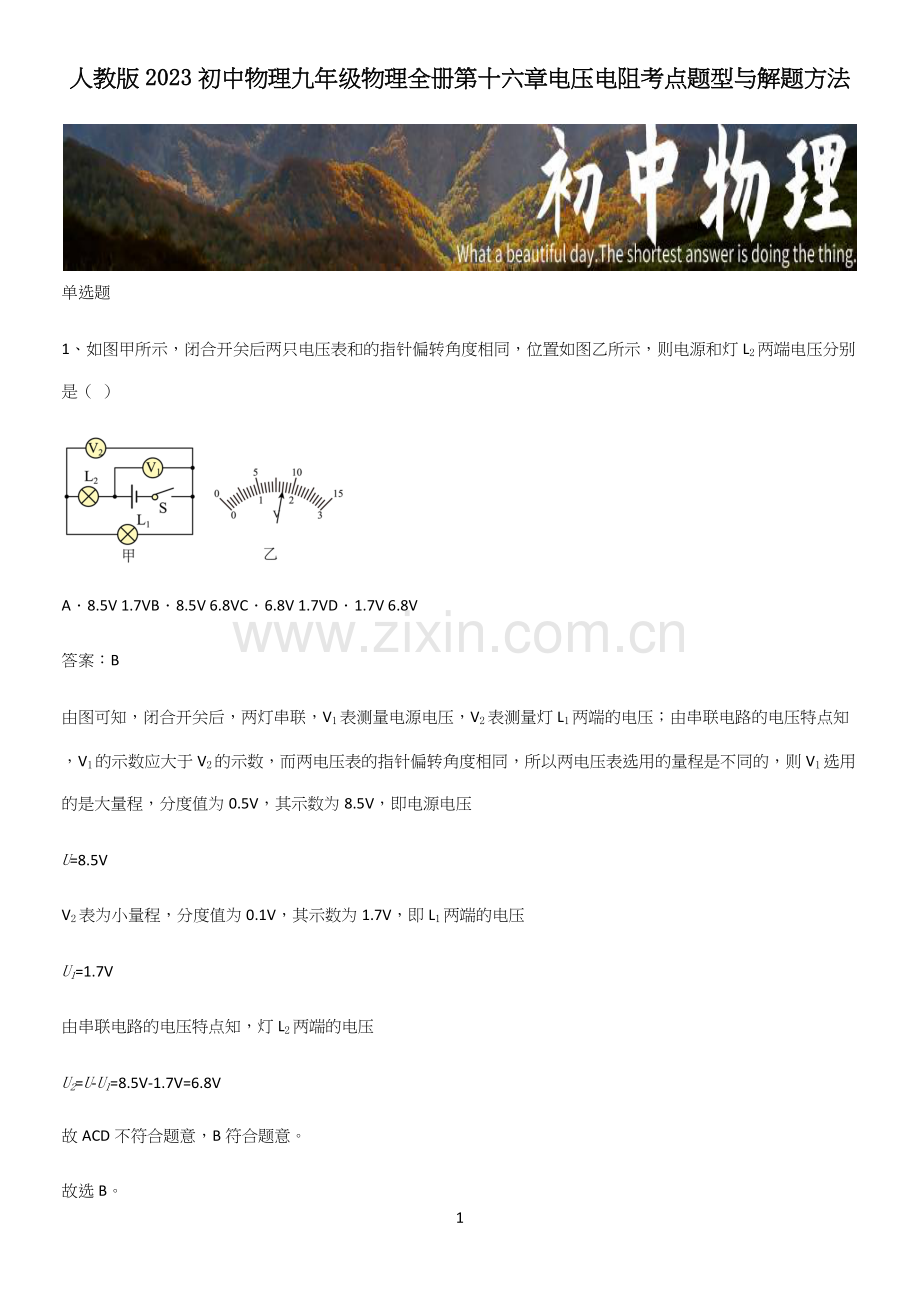

1、如图甲所示，闭合开关后两只电压表和的指针偏转角度相同，位置如图乙所示，则电源和灯L2两端电压分别是（  ）

A．8.5V 1.7VB．8.5V 6.8VC．6.8V 1.7VD．1.7V 6.8V
答案：B
由图可知，闭合开关后，两灯串联，V1表测量电源电压，V2表测量灯L1两端的电压；由串联电路的电压特点知，V1的示数应大于V2的示数，而两电压表的指针偏转角度相同，所以两电压表选用的量程是不同的，则V1选用的是大量程，分度值为0.5V，其示数为8.5V，即电源电压
U=8.5V
V2表为小量程，分度值为0.1V，其示数为1.7V，即L1两端的电压
U1=1.7V
由串联电路的电压特点知，灯L2两端的电压
U2=U-U1=8.5V-1.7V=6.8V
故ACD不符合题意，B符合题意。
故选B。

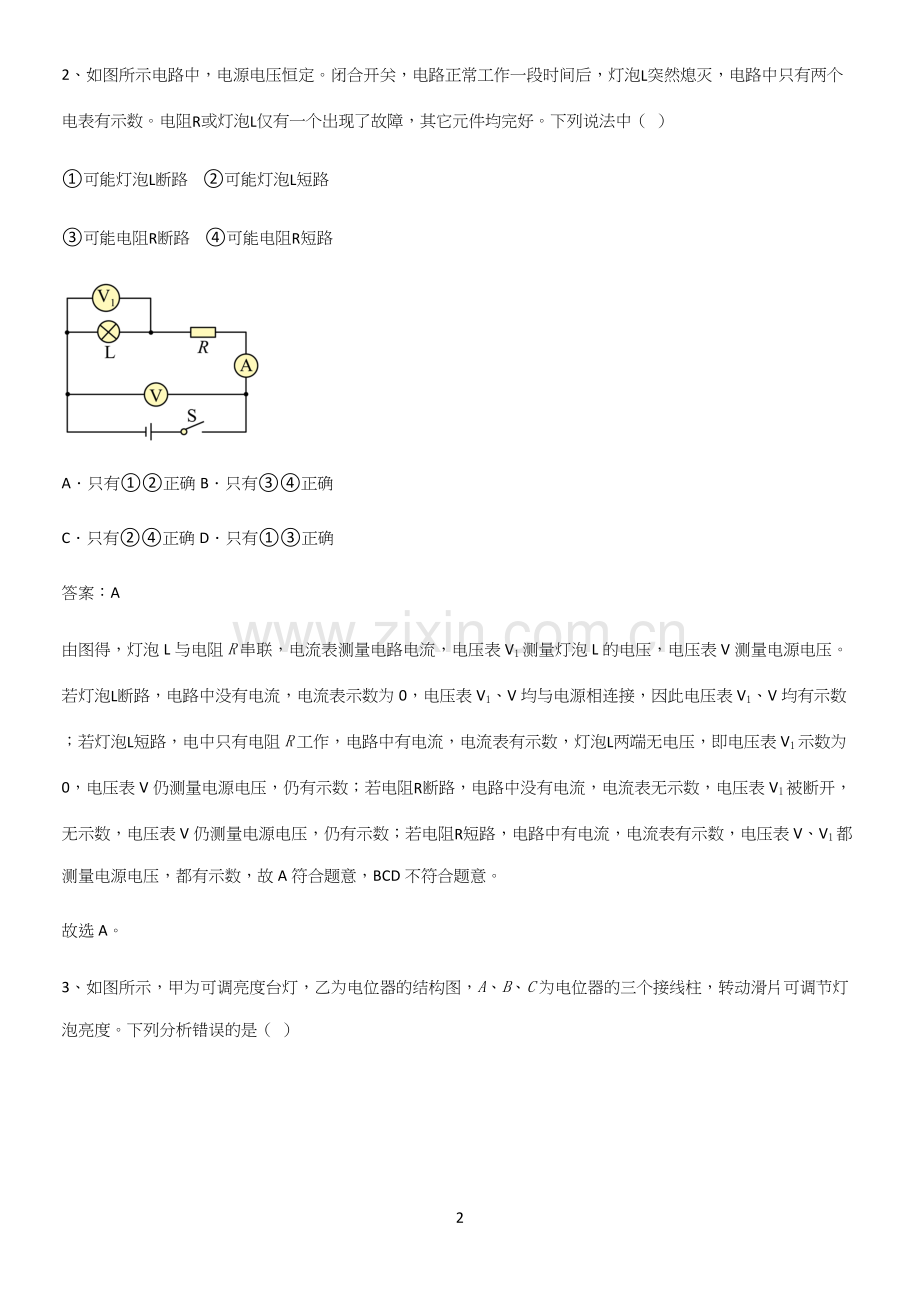

2、如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡L突然熄灭，电路中只有两个电表有示数。电阻R或灯泡L仅有一个出现了故障，其它元件均完好。下列说法中（  ）
①可能灯泡L断路    ②可能灯泡L短路
③可能电阻R断路    ④可能电阻R短路

A．只有①②正确B．只有③④正确
C．只有②④正确D．只有①③正确
答案：A
由图得，灯泡L与电阻R串联，电流表测量电路电流，电压表V1测量灯泡L的电压，电压表V测量电源电压。若灯泡L断路，电路中没有电流，电流表示数为0，电压表V1、V均与电源相连接，因此电压表V1、V均有示数；若灯泡L短路，电中只有电阻R工作，电路中有电流，电流表有示数，灯泡L两端无电压，即电压表V1示数为0，电压表V仍测量电源电压，仍有示数；若电阻R断路，电路中没有电流，电流表无示数，电压表V1被断开，无示数，电压表V仍测量电源电压，仍有示数；若电阻R短路，电路中有电流，电流表有示数，电压表V、V1都测量电源电压，都有示数，故A符合题意，BCD不符合题意。
故选A。
3、如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析错误的是（  ）

A．若只将B、C接入电路，顺时针旋转滑片，灯泡变亮
B．若只将A、C接入电路，顺时针旋转滑片，灯泡变亮
C．该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
D．将A、B接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显
答案：B
A．若只将B、C接入电路，滑片右边的电阻丝接入电路，顺时针旋转滑片，电阻丝连入申路的长度发生变短，电阻变小，电路的电流变大，灯泡的亮度变亮，故A正确，不符合题意；
B．若只将A、C接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故B错误，符合题意；
C．电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的，故C正确，不符合题意；
D．将A、B接入电路，若只将电阻丝做得更细些，电阻丝的电阻变大，以相同速度顺时针旋转滑片，滑动变阻器接入电路中的电阻变化较大，根据欧姆定律可知，电路中的电流变化较大，灯泡亮度变化更明显，故D正确，不符合题意。
故选B。
4、如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（  ）

A．电阻R1断路B．电阻R1短路
C．滑动变阻器R断路D．滑动变阻器R短路
答案：C
BD．若R1或者R短路，电路仍然处于通路状态，有电流通过电路，电流表会有示数，故BD不符合题意；
A．如果R1断路，则电路没有电流通过，电流表没有示数；电压表测量的是R1两端的电压，由于电路只有一处故障，电压表仍然与电源两极相连，此时测量电源两端的电压，有较大的示数，故A不符合题意；
C．如果滑动变阻器R断路，则电路没有电流通过，电流表示数为零，指针不偏转；同时电压表与电源正极断开，也没有示数，指针不偏转，故C符合题意。
故选C。
5、如图所示，电源电压保持不变，闭合开关S，灯泡不亮，电流表有示数，电压表没有示数。则该电路的故障可能是（  ）

A．灯泡L开路B．灯泡L被短路C．电阻R开路D．电阻R被短路
答案：B
A．若灯泡L开路，电路是断路，电流表没有示数，故A不符合题意；
B．若灯泡L被短路，电路是通路，电流表有示数，电压表没有示数，故B符合题意；
C．若电阻R开路，电路是断路，电流表、电压表都没有示数，故C不符合题意；
D．若电阻R被短路，只有灯泡的简单电路，电压表有示数，故D不符合题意。
故选B。
6、下列说法正确的是（　　）
A．金属导体中自由电子定向移动的方向为电流方向
B．电压使自由电荷定向移动形成电流
C．只有负电荷定向移动才能形成电流
D．加在导体两端的电压越高，导体的电阻越大
答案：B
A．正电荷定向移动的方向为电流的方向，在金属导体中，自由电子定向移动的方向跟电流方向相反，故A错误；
B．电荷在电路中定向运动时，电路两端需要电压，电压使自由电荷定向移动形成电流的原因 ，故B正确；
C．电荷的定向移动形成电流，可以是正电荷、也可以是负电荷定向移动形成电流，也可以是正、负电荷同时向相反方向移动形成电流，故C错误；
D．导体的电阻是导体的一种性质，电阻大小与导体的材料、长度、横截面积、温度有关，与导体中的电流、导体两端的电压大小无关，故D错误。
故选B。
7、在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。下列描述正确的是（　　）

A．灯泡L1与L2并联B．电压表测L2两端的电压
C．通过L1、L2的电流相等D．通过L1的电流为0.22A
答案：C
AC．由图甲可知，电流从电源正极流出，依次经L1、L2后，再通过电流表、开关，回到电源的负极。因此灯泡L1与L2串联。由串联电路的电流特点可知，通过L1、L2的电流相等。故A错误，C正确；
B．电压表接在灯泡L1的两端，与灯泡L1并联，因此测灯泡L1两端的电压。故B错误；
D．由图乙可知，导线接在“0.6”接线柱上，因此电流表选择小量程，分度值为0.02A，读数为0.24A，所以通过L1的电流为0.24A。故D错误。
故选C。
8、将如图中的滑动变阻器连入电路中，要求开关S闭合后，滑片P向左移动时，电流表的示数变大，则应（  ）

A．N接C，M接DB．N接C，M接F
C．N接D，M接FD．N接E，M接D
答案：B
开关S闭合后，滑片P向左移动时，电流表示数变大，说明滑动变阻器接入电路的电阻变小，故滑动变阻器下端应接C接线柱，即N接C，而滑动变阻器上端接线柱则可以从E、F接线柱中任选一个，故ACD不符合题意，B符合题意。
故选B。
9、如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数第一次为零，后两次次接近3V，若故障只有一个，则可能是（    ）

A．滑动变阻器断路B．灯泡断路C．开关断路D．灯泡短路
答案：B
N试触E，发现电压表示数为零，说明电路E点到电源负极存在断路；N试触F点时、电压表示数接近3V，说明电压表与开关组成了通路，即F点到电源负极电路正常；N试触G点时、电压表示数也接近3V，说明电源电压接近3V；由以上分析可知故障出现在E、F之间，若故障只有一个，则可能是灯泡断路，故B符合题意，ACD不符合题意。
故选B。
10、图所示电路中，电源电压保持不变，若将电流表A1接入电路中，闭合开关S，移动滑片P，下列操作中能使电流表A1和A的示数的比值变小的是（  ）
①电流表A1接在a点，滑片P向左移动
②电流表A1接在a点，滑片P向右移动
③电流表A1接在b点，滑片P向右移动
④电流表A1接在b点，滑片P向左移动

A．①和③B．①和④C．②和③D．②和④
答案：B
①②由图可知，该电路为并联电路；电流表A接在干路中，测量的是干路的电流。电流表A1接在a点，根据并联电路各支路互不影响可知，滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流变小；并联电路中各支路互不影响，所以通过a点的电流不变，即电流表A1示数不变；根据并联电路的电流规律可知，干路中的电流减小，电流表A的示数变小；所以电流表A1和A的示数的比值变大；同理可知，电流表A1接在a点，滑片P向左移动时，电流表A1和A的示数的比值变小，故①正确，②错误；
③④电流表A1接在b点，滑片P向右移动，滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流变小，即电流表A1示数减小；并联电路中各支路互不影响，所以通过a点的电流不变；根据并联电路的电流规律可知，干路中的电流减小，电流表A的示数变小；根据
IbIa+Ib＝11+IaIb
可知，电流表A1和A的示数的比值变小；同理可知，电流表A1接在b点，滑片P向左移动时，电流表A1和A的示数的比值变大，故④正确，③错误。
综上，ACD不符合题意，B符合题意。
故选B。
11、在图中的圆圈均为电流表或电压表，开关S闭合后，两灯均能发光，各表均有示数，下列说法正确的是（  ）

A．①③可以都是电压表B．②③可以都是电流表
C．②④可以都是电流表D．②③可以都是电压表
答案：C
A．假设①③可以都是电压表，开关S闭合后，根据电流的流法，电流从电源正极流出，电压表③相当于断路，那么如果②是电流表，电流流过②后，就不能流过左边的灯泡，因为①是电压表，相当于断路，那么不是两灯均能发光，与题意不符合，假设不成立，①③不可以都是电压表，故A错误；
B．假设②③可以都是电流表，开关S闭合后，根据电流的流法，④必须是电压表，否则电路会短路，①必须是电流表，否则没有灯泡会亮，则此时只有左边的灯泡亮，右边灯泡不亮，不是两灯均能发光，与题意不符合，假设不成立，②③不可以都是电流表，故B错误；
C．假设②④可以都是电流表，开关S闭合后，根据电流的流法，③必须是电压表，否则电路会短路，①可以是电流表，这样两灯是并联，两灯均能发光，电流表②测的是干路电流，电流表①测的是左边灯泡的电流，电流表④测的是右边灯泡的电流，电压表③测的是右边灯泡的电压，各表均有示数，与题意相符合，假设成立，②④可以都是电流表，故C正确；
D．假设②③可以都是电压表，电压表相当于断路，开关S闭合后，电路相当于断路，两灯均不能发光，与题意不符合，假设不成立，②③不可以都是电压表，故D错误。
故选C。
12、如图所示电路，闭合开关S，灯泡L不亮且电流表和电压表均无示数，用电压表检测电路，当电压表分别接a、b两点和b、d两点时，电压表均无示数，接c、d两点时电压表有示数，则可判定（  ）

A．变阻器短路B．灯泡短路C．开关断路D．电流表断路
答案：C
A．如果变阻器短路，灯泡发光，电流表、电压表有示数，故A不符合题意；
B．如果灯泡短路，那么灯泡不能发光，电流表有示数，故B 不符合题意；
C．如果开关断路，电压表接a、b两点和b、d两点时，没有电流通过电压表，电压表均无示数，接c、d两点时有示数，故C符合题意；
D．如果电流表断路，电压表接c、d两点时，电压表无示数，故D不符合题意。
故选B。
13、关于如图所示的电路，忽略导线的电阻，在S1，S2都闭合后，下列说法正确的是（  ）

A．L1与L2的亮度一定不同B．L1与L2两端的电压一定不相等
C．若L1被短路，则L2一定不亮D．通过L1与L2的电流一定相等
答案：C
AD．如图可知，在S1、S2都闭合后，两灯泡并联；由于灯泡的规格不知道，其电阻值也是未知，根据I=UR和P＝UI可知，通过两个灯泡的电流和亮度无法判定，可能相等，也可能不相等，故AD错误；
B．并联电路各支路两端电压相等，所以L1与L2两端的电压一定相等，故B错误；
C．若L1被短路，那么出现电源短路情况，所有用电器都不能够工作，所以L2一定不亮，故C正确。
故选C。
14、如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（　　）

A．灯泡L1亮度变亮，L2亮度不变
B．灯泡L1亮度变亮，L2亮度变暗
C．灯泡L1亮度不变，L2亮度变亮
D．灯泡L1亮度变暗，L2亮度变亮
答案：D
由电路图可知，L2和滑动变阻器并联，然后再和L1串联，开关在干路上；滑动变阻器滑片向右滑动的过程中，L2电阻不变，滑动变阻器接入电路的阻值逐渐按增大，由并联电阻的总阻值计算公式可知，两个电阻并联后，其中任一电阻增大，总阻值也增大，即滑动变阻器滑片向右滑动时，L2和滑动变阻器并联的总阻值逐渐增大；L1阻值不变，电源电压不变，根据串联电路分压原理可知，L2两端电压增大，L2变亮，L1两端电压减小，L1变暗，故ABC错误，D正确。
故选D。
15、如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（　　）

A．L1、L2两端电压相等
B．L1、L2的亮度一定相同
C．a、b、c三处的电流一样大
D．若L2灯丝烧断了，L1仍能发光
答案：C
A．两盏小灯泡规格不同，即电阻不同，根据串联分压，电阻不同，则两灯泡的电压不同，故A错误；
B．L1、L2的亮度与实际电功率有关，电阻不同，故实际电功率不同，故B错误；
C．由于串联，电路的各个地方电流相等，故C正确；
D．若L2灯丝烧断了，则电路断路，没有电流经过灯泡L1，故两灯都不亮，故D错误。
故选C。
多选题
16、小明测量不同型号铅笔在纸上涂划所得线条的电阻，实验步骤如下：
（1）用铅笔在纸上画出两段长为15cm的线条，在其中一段线条上重复涂划3次，另一段6次；
（3）换用不同型号铅笔重复（1）的操作，得到多组等长等宽的线条如图；
（3）测出每段线条两端的电阻记录在下表。

表格

2B
4B
6B
8B
9B

低→含量(%) 高
3
①
0.79
0.67
0.49
③
6
②
0.65
0.43
0.28
④
根据实验数据，以下说法不正确的是（  ）A．铅笔芯中主要起导电作用的是碳，含碳量越高的铅笔导电性能越好
B．根据实验数据可以推测电阻最小的是①
C．在表格中从左往右，线条导电性能越好，则线条两端的电阻越小
D．不同型号的铅笔，画的宽度、长度、涂的次数都会影响到线条的电阻值
答案：BD
A．碳为导体，铅笔芯中主要起导电作用的是碳，含碳量越高的铅笔导电性能越好，电阻越小，故A正确，不符合题意；
B．根据实验数据得，2B铅笔的含碳量最低，且涂划次数越多，电阻越小，因此可以推测电阻最大的是①，故B不正确，符合题意；
C．在表格中从左往右，铅笔的含碳量越来越高，线条两端的电阻越小，线条导电性能越好，故C正确，不符合题意；
D．由表格中数据得，不同型号的铅笔，画的宽度、长度相同时，涂的次数不同，线条电阻不同，即只能得到不同型号的铅笔画的宽度、长度相同的线条时，涂的次数会影响线条电阻，故D不正确，符合题意。
故选BD。
17、如图所示的电路中，将开关S闭合，灯L1和灯L2均发光。下列说法中正确的是（    ）

A．灯L1和灯L2串联
B．灯L1和灯L2两端的电压一定相等
C．通过灯L1的电流与通过灯L2的电流可能相等
D．通过灯L1的电流与通过电源的电流一定相等
答案：BC
A．开关闭合后，电路中有两条并列的电流路径，因此灯L1和灯L2并联，故A错误；
B．两灯并联，由并联电路的电压特点可知，两灯的两端电压一定相等，故B正确；
C．当两灯泡的规格不相同时，通过灯L1和灯L2的电流不相等，当两灯泡的规格相同时，通过灯L1和灯L2的电流相等，故C正确；
D．通过电源的电流是干路电流，由于干路电流等于各支路电流之和，所以通过灯L1的电流一定小于通过电源的电流，故D错误。
故选BC。
18、小萌同学在学习使用滑动变阻器改变灯泡亮度的实验中，连接了如图所示的电路。下列分析正确的是（　　）

A．若将A、C端接进电路，向D端移动滑片P，电阻变大
B．若将B、C端连入电路中，闭合开关前，滑片P应移动到最右端
C．若将A、B端连入电路中相当于一根导线
D．若将B、D端连入电路中，闭合开关滑开P向左移，灯泡变暗
答案：AD
滑动变阻器利用了导体的电阻与长度的关系，其他条件不变的情况下，导体越长电阻越大。为了保护电路，连接电路时应将滑动变阻器的滑片放到最大阻值处。
A．若将A、C端接进电路，向D端移动滑片P，电阻变大，正确；
B．若将B、C端连入电路中，闭合开关前，滑片P应移动到最左端，错误；
C．若将A、B端连入电路中相当于定值电阻，错误；
D．若将B、D端连入电路中，闭合开关滑开P向左移，电阻变大，灯泡变暗，正确。
故选AD。
19、小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法错误的是（  ）

A．小灯泡越亮，表示接入的合金丝电阻越大
B．通过小灯泡亮度来反映导体电阻的大小，采用了转换法
C．利用此装置能探究导体电阻大小和横截面积的关系
D．利用此装置不能探究导体电阻大小和长度的关系
答案：AD
A．小灯泡越亮，这说明通过小灯泡的电流越大，电路中的电流越大，根据欧姆定律可知，电路中的电阻越小，接入的合金丝电阻越小，故A错误，符合题意；
B．实验中可以通过灯泡亮度来反映导体电阻的大小，灯泡越亮，说明电路中的电流越大，则接入的阻值越小，采用的是转换法， 故B正确，不符合题意；
C．探究导体电阻大小和横截面积的关系时，可以分别将a、b两镍铬合金丝接入电路，故C正确，不符合题意；
D．利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故D错误，符合题意。
故选AD。
20、 如图所示，下列说法正确的是（  ）

A．断开开关 S，若甲、乙都是电压表，则两灯都发光
B．断开开关 S，若甲、乙都是电流表，则两灯都发光
C．闭合开关 S，若甲、乙都是电压表，则两灯都发光
D．闭合开关 S，若甲、乙都是电流表，则两灯都发光
答案：BC
A．断开开关 S，若甲、乙都是电压表，两个灯泡并联，电压表和灯泡串联，电压表内阻很大，通过电路的电流很小，灯泡不会发光，故A错误；
B．断开开关S，若甲、乙都是电流表，两个灯泡并联，两个电流表分别与灯泡串联在电路中，两个灯泡都发光，故 B 正确；
C．闭合开关S，若甲、乙都是电压表，两个灯泡串联在电路中，两个电压表分别测量两个灯泡两端的电压，故C正确；
D．闭合开关S，若甲、乙都是电流表，将电源短路，两个灯泡都不发光，故D错误。
故选BC。
21、在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法（  ）

A．M接A，N接BB．M接B，N接D
C．M接A，N接DD．M接C，N接B
答案：BC
由题意可知，若要求滑片P向右端滑动时灯逐渐变亮，说明电路中电流变大、接入的电阻变小，则D接线柱一定要接入电路，再从A、B接线柱中选择其中一个，故“M接A，N接D”或“M接B，N接D”均符合要求。故BC符合题意，AD不符合题意。
故选BC。
22、某同学如图所示的器材探究“影响导体电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法错误的是（  ）

A．小灯泡越亮，表示接入的合金丝电阻越大
B．利用此装置能探究导体电阻大小和横截面积的关系
C．利用此装置能探究导体电阻大小和长度的关系
D．利用此装置能探究导体电阻大小和材料的关系
答案：AD
A．小灯泡越亮，电路中的电流越大，表示接入电路的合金丝的电阻越小，故A错误，符合题意；
B．探究导体电压大小与横截面积的关系时，可以分别将a、b两根合金丝接入电路，两根合金丝的长度、材料相同，但横截面积不同，所以可以探究导体电阻与横截面积的关系，故B正确，不符合题意；
C．利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故C正确，不符合题意；
D．因a、b两根合金丝的材料相同，所以无法探究电阻与材料的关系，故D错误，符合题意。
故选AD。
23、小明利用如图电路探究串联电路的规律，下列做法及分析正确的是（　　）

A．闭合开关，两灯都亮，当灯L1的灯丝断了，L2仍然可以亮
B．分别把开关改接到a、b、c处，发现串联电路开关的位置改变了，对电路的控制作用不变
C．分别将电压表串联在a、b、c处，更换规格不同的小灯泡进行多组测量，分析数据可得表达式U=U1+U2
D．分别将电流表串联在a、b、c处，更换规格不同的小灯泡进行多组测量，分析数据可得表达式Ia=Ib=Ic
答案：BD
A．由图可知，灯L1和L2串联，当电路中某处断开时，整个电路断路，所以当灯L1的灯丝断了时，L2也不发光，故A错误；
B．串联电路中的开关控制整个电路，其作用与位置无关，故B正确；
C．电压表应与被测电路并联，若分别将电压表串联在a、b、c处，更换规格不同的小灯泡进行多组测量，电压表均测量电源的电压，示数相等，不能得到串联电路的电压规律，故C错误；
D．串联电路中各处的电流相等，即分别将电流表串联在a、b、c处，更换规格不同的小灯泡进行多组测量，分析数据可得表达式Ia=Ib=Ic，故D正确。
故选BD。
24、如图所示电路中，电源电压保持不变。下面对电路分析不正确的是（　　）

A．只闭合开关S1时，R2与R3串联
B．闭合开关S1、S3时，R2与R3串联
C．闭合开关S1、S2、S3时，电流表测R2中的电流
D．先只闭合开关S1、S3，再闭合S2，电压表的示数不变
答案：BC
A．只闭合开关S1时，R1断路，R2与R3串联接入电路中，为串联电路，故A正确，不符合题意；
B．闭合开关S1、S3时，R1断路，R3被短路，只有R2接入电路中，故B错误，符合题意；
C．闭合开关S1、S2、S3时，R3被短路，R2与R1并联接入电路中，电流表测干路中的电流，故C错误，符合题意；
D．先只闭合开关S1、S3，电阻R3被短路，电压表测量电源电压；再闭合S2，R1与R2并联，电压表测量的是电源电压，电源电压不变，所以电压表的示数不变，故D正确，不符合题意。
故选BC。
25、下列说法正确的是（　　）
A．电流是电荷做定向移动形成的
B．正电荷定向移动的方向为电流的方向
C．只要电路两端有电压，电路中就有电流
D．通过导体的电流越大，这段导体的电阻就越小
答案：AB
A．电荷的定向移动才能形成电流，故A正确；
B．物理学中规定正电荷定向移动的方向为电流方向，故B正确；
C．电路中有电压，如果电路是断路，电路中没有电流，故C错误；
D．电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关，通过导体的电流越大，这段导体的电阻不变，故D错误。
故选B。
填空题
26、石墨烯是一种新材料，具有优异的光学、电学、力学特性，石墨烯还具有很好的韧性，且可以弯曲。北京冬奥会运动场馆的最低温度可达-30℃左右，利用石墨烯制作的智能温控加热羽绒服可帮助工作人员抵御寒冷，有效提升保暖效果。可见，这种材料具有密度_________（选填“较大”或“较小”）、电阻_________（选填“较大”或“较小”）的特点。

答案：     较小     较小
[1][2]石墨烯是一种超轻材料，导电性能超强，即石墨烯的密度较小、电阻较小。
27、如图甲所示，课外小组同学们将铜片和锌片插入苹果或橙子中，就制成了一个水果电池。在用橙子做电池时，先用手掌把橙子压在桌面上滚几下，然后把铜片、锌片插入其中，用导线将电压表的两个接线柱分别连在铜片和锌片上，观察到电压表指针发生了偏转，如图乙所示。由此可知：水果电池实现的是______能转化为______能，在此电路中水果扮演的角色是______；锌片是橙子电池的_____极（正/负），橙子电池的电压为______V。为提高水果电池的输出电压，可以把若干个水果电池______（串联/并联）起来。

答案：     化学     电     电源     负     0.6     串联
[1][2]水果电池将水果中的化学能释放出来，化学能减小，产生了电能，故水果电池将化学能转化为电能。
[3]在此电路中水果提供电能，故扮演的角色是电源。
[4]因为电压表是“正进负出”，电流从电压表的负接线柱流出，流入锌片，故锌片是橙子电池的负极。
[5]如图乙所示电压表，选择小量程，分度值为0.1V，故读数为0.6V。
[6]为提高水果电池的输出电压，可以将若干电池串联，则总电压为各电池电压之和。
28、将某金属导体串联在电路中，在物理学中规定电流的方向是从电源的______极通过导体流向负极。若10秒内通过该导体横截面的电荷量为3库，通过它的电流为______安，当通过导体的电流变为0.6安时，该导体的电阻阻值______（选填“变大”“不变”或“变小”）。
答案：     正     0.3     不变
[1]在物理学中规定电流正电荷的移动方向为电流的方向，是从电源的正极通过导体流向负极。
[2]通过它的电流为
I=Qt=3C10s=0.3A
[3]电阻是导体本身的性质，与是否接入电路无关，与电路两端的电压和通过导体电流无关，故电阻的阻值不变。
29、将一根镍铬合金丝均匀拉长接入电路，其电阻将______；若将这根镍铬合金丝对折后接入电路，其电阻将______。（填“变大”“变小”或“不变”）变阻器是通过改变接入电路中电阻线的______来改变电阻大小的，一只滑动变阻器的铭牌上标有“20Ω  1A”的字样，则表示这只滑动变阻器的电阻变化范围是______Ω。
答案：     变大     变小     长度     0~20
[1][2]电阻的大小与导体的材料、长度和横截面积有关。在材料相同时，导体越长，横截面积越小，电阻越大。将一根镍铬合金丝均匀拉长接入电路，长度变长，同时横截面积减小，故电阻变大；如果将这根镍铬合金丝对折后接入电路，长度减小，同时横截面积变大，电阻变小。
[3][4]通过移动滑片，电阻丝接入电路的长度发生变化，连入电路中的电阻就发生变化，所以变阻器是通过改变接入电路中电阻线的长度来改变电阻大小的。滑动变阻器的铭牌上标有“20Ω  1A”的字样，说明接入电阻最大可为20Ω，最小为0，故这只滑动变阻器的电阻变化范围是0~20Ω。
30、家庭电路中随着大电功率用电器的增拥，电网需要进行改造，改造时将原导线换成更_________（选填“细”或“粗”）的导线，来减小电阻。
答案：粗
当导体的材料相同、长度相同时，横截面积大的电阻小，横截面积小的电阻大，所以将原导线换成更粗的导线，这是通过增大导体的横截面积来减小电阻。
