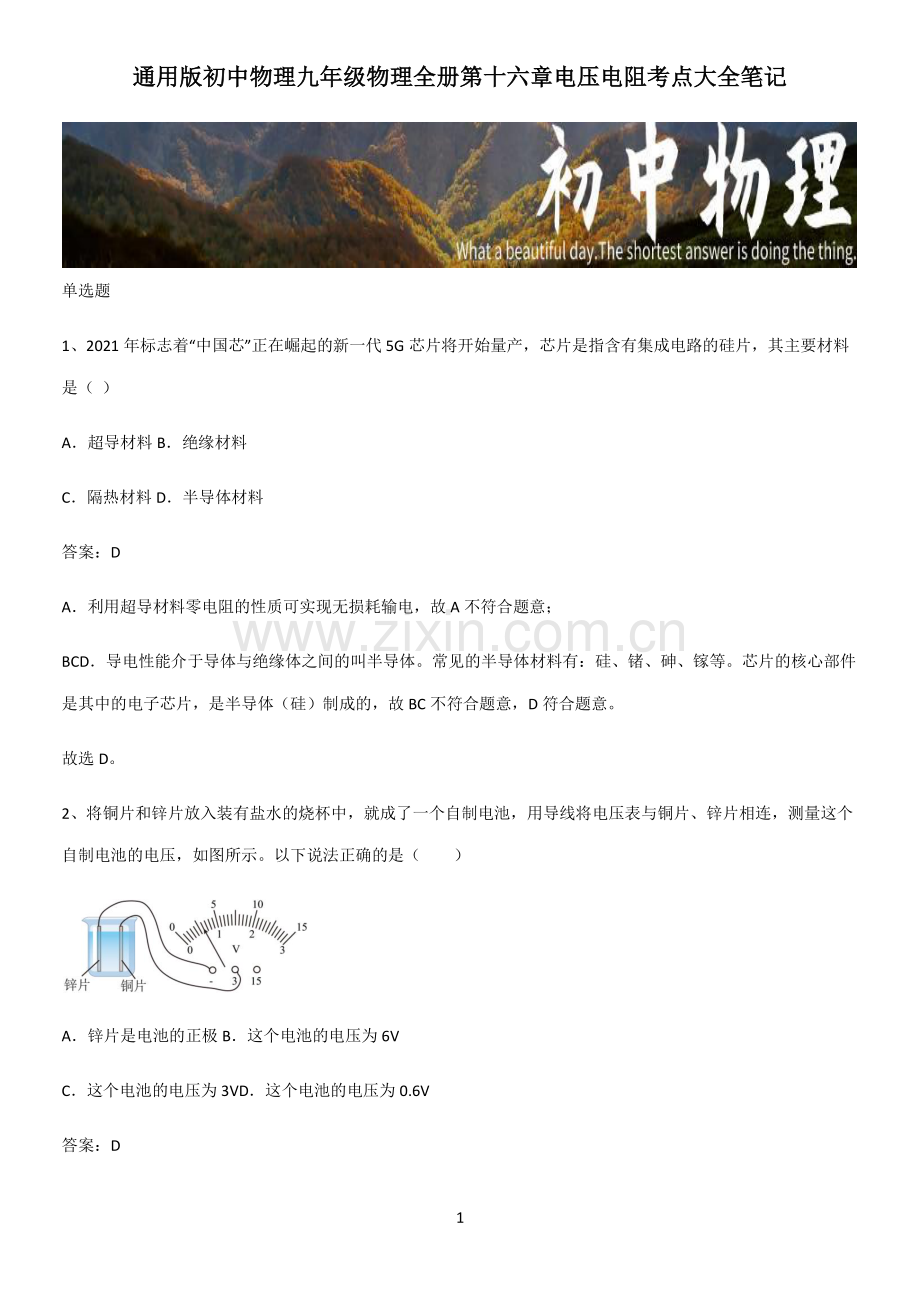

1 通用版初中物理九年级物理全册第十六章电压电阻考点大全笔记通用版初中物理九年级物理全册第十六章电压电阻考点大全笔记 单选题 1、2021 年标志着“中国芯”正在崛起的新一代 5G 芯片将开始量产，芯片是指含有集成电路的硅片，其主要材料是（）A超导材料 B绝缘材料 C隔热材料 D半导体材料 答案：D A利用超导材料零电阻的性质可实现无损耗输电，故 A 不符合题意；BCD导电性能介于导体与绝缘体之间的叫半导体。常见的半导体材料有：硅、锗、砷、镓等。芯片的核心部件是其中的电子芯片，是半导体（硅）制成的，故 BC 不符合题意，D 符合题意。故选 D。2、将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（）A锌片是电池的正极 B这个电池的电压为 6V C这个电池的电压为 3VD这个电池的电压为 0.6V 答案：D 2 A由图可知，铜片连接电压表的正接线柱，所以铜片是电池的正极，故 A 错误；BCD由图可知，电压表的量程为 03V，分度值为 0.1V，故电压表示数为 0.6V，即这个电池的电压为 0.6V，故BC 错误，D 正确。故选 D。3、如图所示电路中，当只闭合开关 S2时，电流表、电压表均正常工作，下列说法错误的是（）A只闭合开关 S2时，R1和R2串联，电压表测R2两端电压 B只闭合开关 S1和 S2时，电压表示数为零 C只闭合开关 S1和 S3时，电压表示数为电源电压 D同时闭合开关 S2和 S3时，电路将发生短路 答案：C A只闭合开关 S2时，R1和R2串联，电压表测R2两端电压，电流表测量电路中的电流，故 A 正确，不符合题意；B只闭合开关 S1和 S2时，电压表和电阻R2被短路，电压表的示数为 0，故 B 正确，不符合题意；C只闭合开关 S1和 S3时，R1和R2并联，电压表正负接线柱接反了，无法测量电压，故 C 错误，符合题意；D同时闭合开关 S2和 S3时，电源的两端被导线直接连通，电路将发生短路，故 D 正确，不符合题意。故选 C。4、长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑3 片，发现保险丝熔断而铜丝完好。下列说法错误的是 （）A保险丝的电阻比铜丝的大 B通过保险丝的电流比铜丝的大 C电流通过保险丝产生的热量比铜丝的多 D为了用电安全，禁止用铜丝代替保险丝 答案：B A由于保险丝的电阻率大、熔点低，而铜丝的电阻率小、熔点高，所以比较长短、粗细均相同的保险丝和铜丝，保险丝的电阻比铜丝的大，故 A 正确，不符合题意；B由图知道，保险丝和铜丝串联，由于串联电路电流处处相等，故 B 错误，符合题意；C由Q=I2Rt知道，电流相同、通电时间相同，电阻大的产生的热量多，所以，电流通过保险丝产生的热量比铜丝的多，故 C 正确，不符合题意；D若换用铜线作保险丝，由于铜丝的熔点高，当电路中电流过大时不会熔断，无法保护电路，所以，为了用电安全，禁止用铜丝代替保险丝，故 D 正确，不符合题意。故选 B。5、图甲是一种测力装置部分结构的示意图。横梁OA上下表面各贴一张完全一样的应变电阻片R1和R2，串联在有恒定电流的电路中（图乙）。在A端施加向下的力F，横梁向下弯曲，R1被拉伸，R2被压缩，根据它们两端电压的差值即可测量力F的大小。下列有关分析错误的是（）4 A通过R1和R2的电流相等 BR2的电阻减小 CR1两端的电压小于R2两端的电压 DR1和R2两端电压的差值越大，A端受到的压力越大 答案：C A由图可知，两个电阻串联，在串联电路中，各处的电流是相同的，所以通过两个电阻的电流相同，故 A 正确，不符合题意；B在压力的作用下，横梁向下弯曲，R1被拉伸，R2被压缩，即R1变长，横截面积变小，电阻变大；R2变短，横截面积变大，电阻变小，故 B 正确，不符合题意；C发生形变后，R1的电阻大于R2的电阻，通过两个电阻的电流相同，根据U=IR可知，R1两端的电压大于R2两端的电压，故 C 错误，符合题意；D根据欧姆定律可知，R1和 R2两端电压的差值越大，说明R1和R2的阻值的差值越大，所以R1被拉伸的更长，R2被压缩的越短，从而说明A端受到的压力越大，故 D 正确，不符合题意。故选 C。6、“探究串联电路的电压关系”的实验电路如图甲所示。下列说法正确的是（）A电压表不可以直接接在电源两端测量电路两端总电压 B选择电压表量程时，可以任意选择一个量程进行测量 C测完 L1两端的电压后，应先断开开关，再将电压表并联在BC两端 5 D在测量 L1两端电压时，电压表示数如图乙所示时，则应当对电压表调零 答案：C A电压表可以直接并联在电源两端，测量电源电压，即电路两端总电压，故 A 错误；B选择电压表量程时，应选择合适量程，量程选择过小，指针偏转会超过最大刻度，量程选择过大，会造成读数误差太大，故 B 错误；C测完 L1两端的电压后，为了电路元件安全，应先断开开关，再将电压表并联在BC两端，故 C 正确；D在测量 L1两端电压时，电压表示数如图乙所示时，指针反偏，是电压表的正负接线柱接反了，所以要重新连接电压表的正负接线柱，故 D 错误。故选 C。7、如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（）AL1短路 BL1断路 CL2短路 DL2断路 答案：B A若 L1短路，电路中有电流，电流表有示数，L2亮，电压表测导线两端的电压，而导线两端的电压为 0，即电压表无示数，与题意不符，故 A 不符合题意；B若L1断路，电路中无电流，电流表无示数，电压表能接到电源两端测电源电压，故电压表有示数且接近电源电压，与题意相符，故 B 符合题意；C若L2短路，电路中有电流，电流表有示数，L1亮，电压表测电源电压，有示数，与题意不符，故 C 不符合题意；D若 L2断路，电路中无电流，电流表无示数，电压表不能接到电源两端测电源电压，故电压表无示数，与题意6 相符，故 D 不符合题意。故选 B。8、请你仔细观察并分析电路图，下列说法正确的是（）A两灯串联，两电压表示数相同 B两灯并联，两电压表示数不同 C两灯串联，两电压表示数不同 D两灯并联，两电压表示数相同 答案：C 由电路图可知，电流从电源正极流出，依次流过开关、灯泡 L1、灯泡 L2后流回电源负极，即两灯串联，电压表V1测电源电压，电压表 V2测灯泡 L2两端的电压，由串联电路电压规律可知，电压表 V1示数大于电压表 V2。故ABD 错误，C 正确。故选 C。9、如图所示的电路，电源电压恒定，当开关 S 闭合时（）A电流表示数变小，电压表示数变大 B电流表示数变大，电压表示数不变 C电流表示数不变，电压表示数变小 D电流表示数不变，电压表示数变大 答案：B 由电路图可知，开关 S 断开时，电路为R2的简单电路，电流表测电路中的电流，电压表测电源两端的电压；当7 开关 S 闭合时，两电阻并联，电压表测电源两端的电压，电流表测干路电流，因电源电压恒定，所以，当开关 S闭合时，电压表的示数不变；因并联电路中干路电流等于各支路电流之和，所以，电路中的总电流变大，即电流表示数变大，综上分析知，故 ACD 不符合题意，故 B 符合题意。故选 B。10、如图所示，是闭合电路中，滑动变阻器的接法，下列判断正确的是（）A滑片向左移动，变阻器的阻值变大 B滑片向右移动，变阻器的阻值变大 C电流必须从上接线柱流进变阻器，从下接线柱流出 D电流必须从下接线柱流进变阻器，从上接线柱流出 答案：A AB由图示知，滑动变阻器下端的接线柱接在右端，则滑片远离右下接线柱即向左移动时，电阻丝接入电路的长度变大，阻值变大，故 A 正确，B 错误；CD变阻器中电流的流向没有限定，所以电流可由上接线柱流入，由下接线柱流出，也可由下接线柱流入，上接线柱流出。故 CD 错误。故选 A.11、如图所示电路中，将开关 S 闭合，灯 L1和灯 L2均发光，则下列说法正确的是（）A灯 L1和灯 L2串联 B灯 L1和灯 L2并联 8 C通过灯 L1和灯 L2的电流一定相等 D灯 L1和灯 L2两端的电压可以不相等 答案：B AB由电路图可知，当开关闭合时两灯泡两侧都接在电源的两极上，即两灯泡并列连接，故 A 错误；故 B 正确；C当两灯泡的规则不相同时，通过灯 L1和灯 L2的电流一定不相等，故 C 错误；D由于并联电路两端电压相等，因此灯 L1和灯 L2两端的电压一定相等，故 D 错误。故选 B。12、在探究“导体的电阻大小与横截面积有什么关系”的实验中，根据下表所提供的信息，应该选择的合适金属丝是（）金属丝代号 材料 长度 l/m 横截面积 S/mm2 镍铬合金 1.80 1.0 镍铬合金 3.60 1.0 镍铬合金 1.80 2.0 锰铜合金 1.80 1.0 ABCD 答案：B 要探究电阻大小与横截面积的关系时，要保持材料、长度都相同，横截面积不同，由表格中的数据知：需要选择金属丝进行实验，故 ACD 不符合题意，B 符合题意。故选 B。13、学习了质量测量工具的进化的 STEAM 课程，小敏认识并使用了如图台秤，发现指针偏转角度与所测物体质量成正比。根据台秤示数变化规律，小敏想选用电流表或电压表的示数来反映所测物体质量大小，设计的电路最合理的是（）9 AB CD 答案：B A图中电阻R0和变阻器R串联，电压表测量R两端的电压，由串联电路电压的规律和欧姆定律得到电压表的示数 v=0=0=0+0 由上式可知，电压表示数Uv和R不成正比，故 A 不符合题意；B图中电阻R0和变阻器R串联，电压表测量R上端的电压，因为电压表内阻很大，在电路中相当于开路，滑片移动过程中，电路的总电阻不变，由=可知，电路中的电流不变，因此电压表的示数为Uv=IR滑入，所以Uv和R滑入成正比，故 B 符合题意；CD图中电阻R0和变阻器R串联，电流表测量电路中的电流，电流表的示数为 =0+所以I与R不成正比，故 CD 不符合题意。故选 B。10 14、把长短和粗细均相同的铜丝和镍铬合金丝分别接入如图所示的电路中，下列说法错误的是（）A这是探究导体的电阻与横截面积的关系 B通过灯泡的亮度判断电阻大小，这里用到了转换法 C把铜丝接入电路时灯泡更亮，说明铜丝比镍铬合金丝的电阻小 D若要实验现象更明显可以把小灯泡换成电流表 答案：A A由控制变量法可知，此实验中保持长度相同、横截面积相同，材料不同，故实验探究的是导体的电阻与材料的关系，故 A 错误，A 符合题意；B此实验中通过灯泡的亮度反映电阻的大小，灯泡亮度越大，说明电路中的电阻越小，这用到了转换法，故 B正确，B 不符合题意；C把铜丝接入电路时灯泡更亮，说明电路中的电流更大，则铜丝对电流的阻碍作用更小，说明铜丝比镍铬合金丝的电阻小，故 C 正确，C 不符合题意；D此实验中用电流表替换小灯泡，用电流表示数的大小反映电阻的大小，实验现象更明显，故 D 正确，D 不符合题意。故选 A。15、如图所示，电源电压不变，闭合开关 S，电压表 V1的示数为 6V，电压表 V2的示数为 2V，下列说法中正确的是（）11 AL1两端电压为 2V B电源两端电压为 8V C断开开关，只将电压表 V2换成电流表，则 L1与 L2都发光 D断开开关，将两个电压表都换成电流表，则 L1与 L2并联 答案：D AB由电路图可知，两灯泡串联，电压表 V1测电源的电压，电压表 V2测 L2两端的电压，由两个电压表的示数可知，电源的电压=6V，电压表 V2的示数为 2V，则 L2两端的电压2=2V；因串联电路中总电压等于各分电压之和，所以，L1两端电压 1=2=6V 2V=4V 故 AB 错误;C断开开关，只将电压表 V2换成电流表，闭合开关，灯泡 L2被短路，电路为灯泡 L1的简单电路，则 L1亮，L2不亮，故 C 错误；D将两个电压表都换成电流表，断开开关，由于电流表相当于导线，则电流分别流入两个灯泡，所以 L1与 L2并联，故 D 正确。故选 D。多选题 16、下列说法中正确的是（）A毛皮和橡胶棒摩擦的过程中橡胶棒得到了电子 B金属导体中自由电子定向移动的方向与电流方向相反 12 C当导体被均匀拉长至原来的 2 倍时，它的电阻增大为原来的 2 倍 D在通常情况下，塑料、汽油和陶瓷都属于绝缘体 答案：ABD A毛皮和橡胶棒摩擦的过程中，橡胶对电子的束缚能力强，故橡胶棒得到了电子带负电，故 A 正确；B规定正电荷定向移动的方向为电流的方向，金属导体中，定向移动的是自由电子，自由电子带负电，则自由电子定向移动的方向与电流方向相反，故 B 正确；C当导体被均匀拉长至原来的 2 倍时，长度变为了原来的两倍，则电阻变为原来的两倍，由于拉长的过程中，横截面积变为了原来的一半，故电阻又变为原来的两倍，故电阻变为原来的 4 倍，故 C 错误；D在通常情况下，塑料、汽油和陶瓷都不导电，都属于绝缘体，故 D 正确。故选 ABD。17、温度与人们的生活息息相关，以下给出了几组数据，你认为合理的是（）A人体感到舒适的环境温度约为 23 B家用电冰箱正常工作的电流约为 1.5A C对人体的安全电压约为 36V D一支新铅笔芯的电阻约为 10 答案：AD A人体温度约为 37，感到舒适的环境温度约为 23，故 A 符合题意；B家用电冰箱正常工作的电流约为 1A，故 B 不符合题意；C对人体的安全电压不高于 36V，故 C 不符合题意；D铅笔芯的材质主要是石墨，一支新铅笔芯的电阻约为 10，故 D 符合题意。故选 AD。18、如图所示，当开关 S2闭合，S1、S3断开时，电压表的示数为U1，当开关 S2断开时，S1、S3闭合时，电压表示13 数为U2，则有（）AU1=U2BU1U2DU1时 L1L2串联，U2时 L1L2并联 答案：BD 如图，当开关 S2闭合，S1、S3断开时，L1、L2串联，电压表测灯泡 L2的电压，示数为U1；当开关 S2断开时，S1、S3闭合时，L1、L2并联，电压表测电源电压，示数为U2，因此U1U2，故 BD 符合题意，AC 不符合题意。故选 BD。19、如图所示电路，电源电压恒定，各元件位置不变。下列说法正确的是（）A只闭合开关 S 时，灯 L1与 L2串联，电流表 A1可测出通过灯 L1的电流 B只闭合开关 S 时，只有灯 L1工作，电压表有示数 C闭合开关 S、S1时，电压表可测出灯 L1两端的电压 D闭合开关 S、S1时，若灯 L2断路，灯 L1仍然能继续工作 答案：CD AB由电路图可知，只闭合开关 S 时，灯泡 L2断路，电路为灯泡 L1的简单电路，电压表正负接线柱不能与电源14 两极相连，因此电压表示数为 0，故 AB 错误；CD由电路图可知，闭合开关 S、S1时，两灯泡并联，电流表 A1测量干路电流，电流表 A2测量通过灯泡 L2的电流，电压表测量 L1两端电压或 L2两端电源或电源电压，因并联电路各支路互不影响，所以当灯 L2断路时，灯 L1仍然能继续工作，故 CD 正确。故选 CD。20、下列说法中不正确的是（）A电荷只有定向移动才能形成电流 B电源未接入电路时其两端也存在电压 C橡胶、玻璃、水银都是绝缘体 D实验室里常用验电器来检验物体是否导电 答案：CD A电荷无规律运动不能形成电流，只有电荷定向移动才能形成电流，故 A 正确，不符合题意；B电源是提供电压的装置，电源未接入电路时其两端也存在电压，故 B 正确，不符合题意；C橡胶和玻璃是绝缘体，水银是导体，故 C 错误，符合题意；D实验室里常用验电器来检验物体是否带电，但不能检验是否导电，故 D 错误，符合题意。故选 CD。21、下列说法正确的是（）A比热容是反映物质自身性质的物理量，不同物质的比热容一般不同 B某种燃料完全燃烧放出的热量与其重力之比，叫做这种燃料的比热容 C导体的电阻大小与导体的材料、长度和横截面积有关 D同种电荷互相排斥，异种电荷互相吸引 答案：ACD A比热容是物质自身的一种属性，一般情况下，不同物质的比热容一般不同，故 A 正确；B燃料完全燃烧放出的热量与其质量之比，叫做这种燃料的热值，故 B 错误；15 C电阻是导体的一种性质，其大小与导体的材料、长度和横截面积有关，故 C 正确；D让带同种电荷的物体靠近，则相互排斥，让带异种电荷物体靠近，则相互吸引，故 D 正确。故选 ACD。22、将三根用相同材料制成的长度一样的电阻丝甲、乙、丙（三根电阻丝粗细均匀，但横截面积不同），先后接到如图的电路中的a、b两点时，电流表示数记录在表中，下列说法中正确的是（）电阻丝 甲 乙 丙 电流表示数（A）0.2 0.3 0.4 A三根电阻丝中，丙电阻丝的横截面积最大 B本实验不能研究导体的电阻和长度的关系 C电流表示数变化，表明灯泡的亮度在变化 Da、b两点间不接电阻丝时，电流表示数一定小于 0.2 A 答案：AD A分析电路图可知，a、b与灯泡并联，电流表测干路中的电流，因为并联电路两端电压等于电源电压，且并联电路中各支路互不影响，ab间不管接入哪根电阻丝，灯的电流不变，根据并联电路电流规律，当干流大时，流过电阻丝的电流就大，根据表中数据可知，接入电阻甲时，干路电流最小，故甲的电阻最大，接入丙时，干路电流最大，故丙的电阻最小，因为三根电阻丝的材料和长度相同，所以丙电阻丝的横截面积最大，故 A 正确；B同一根电阻丝可以接入不同的长度，所以本实验能研究导体的电阻和长度的关系，故 B 错误；C并联电路中各支路互不影响，a、b间接入不同的电阻丝，灯泡两端的电压不变，通过灯泡的电流不变，灯泡的亮度不变，故 C 错误；D并联电路中，干路电流等于各支路电流之和，并且并联电路中各支路互不影响，所以通过灯泡的电流一定小于 0.2A，a、b两点间不接电阻丝时，电流表示数一定小于 0.2 A，故 D 正确。16 故选 AD。23、周末雨后，小亮和家人一起到公园划船游玩，下列有关场景分析正确的是（）A小亮在水中的“倒影”是由光线实际会聚而成的 B船桨在水中“折断”现象是由于光的折射造成的 C雨后出现彩虹说明白光是由各种色光混合而成的 D湖边的 LED 灯主要元件是由超导材料制成的 答案：BC A小亮在水中的“倒影”属于平面镜成像，是光的反射所成的虚像，是反射光线的方向延长线会聚而成的，故 A错误；B船桨在水中“折断”现象是由于光从水中斜射入空气中发生折射造成的，故 B 正确；C当太阳光射入雨后空气中的小水滴时，太阳光经过折射发生色散，从而形成彩虹，说明白光是由各种色光混合而成的，故 C 正确；D湖边的 LED 灯主要元件是由半导体材料制成的，故 D 错误。故选 BC。24、公路检查站的“地磅”可以检测货车是否超载。如图是某种地磅的工作原理图，滑片 P 可在竖直放置的电阻R上滑动，当货车质量增大时，电表示数随之增大，由电表改装成的显示器的示数也增大。下列判断正确的是（）A接线柱“1”应与“3”连接 B接线柱“2”应与“3”连接 C“显示器”由电压表改装而成 17 D“显示器”由电流表改装而成 答案：BD CD由图可知，显示器要串联在电路中，因此是用电流表改装而成。故 C 错误，D 正确；AB当货车质量增大时，滑片向下滑动，已知此时显示器的示数增加，即电路中的电流增大，由欧姆定律可知，电路的总电阻应变小，即滑片 P 向下滑动时，滑动变阻器接入电路的阻值应变小，因此接线柱“2”应与“3”连接，故 A 错误，B 正确。故选 BD。25、关于下列图中相关物理知识的运用，正确的是（）A液体温度计的量程应在测温液体的熔、沸点之间 B冬天，暖气片用热水取暖，利用了水的比热容大 C火箭使用液态氢作燃料，主要是液氢的热值更大 D滑动变阻器通过改变导体的横截面积来改变电阻 答案：ABC 18 A温度计是根据液体热胀冷缩性制成的，测量温度时，液泡内物质必须是液态的，所以液体温度计的量程应在测温液体的熔、沸点之间，故 A 正确；B因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以冬季用热水取暖，故 B 正确；C运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，与其他燃料相比，完全燃烧相同质量的液态氢时，可以释放出更多的热量，故 C 正确；D滑动变阻器接入电路，不能改变电阻丝的材料、横截面积和温度，只能通过移动滑片改变连入电路电阻丝的长度，改变接入电路的电阻，故 D 错误。故选 ABC。填空题 26、我国 22 岁的天才少年、麻省理工学院在读博士生曹原发现：当两层石墨烯形成一个“魔角”并加入一定数量的电子时，“魔角”层叠石墨烯的电阻突然消失，这其实就是_现象，具有这种性质的物体适用于制作_（选填序号：电饭锅的发热体；作为远距离输电导线）。答案：超导 1超导现象是导体电阻变为 0 的现象，因此当石墨烯的电阻突然消失，这其实就是超导现象。2超导体电阻为 0，当有电流流过时，超导体不会发热，因此不能制作电饭锅的发热体，可以作为远距离输电导线。27、如图所示电路，灯泡 L1、L2的连接方式是_（选填“串联”或“并联”）。闭合开关 S 后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是_。19 答案：串联 L2短路 1电压表看作是断路，电流表看作是通路，如图所示，两灯泡首位相连，连接方式是串联。2因为电路是一个串联电路，电流表有示数，说明电路发生了短路，电压表示数为零，说明是并联在电压表之内的电路发生了短路，可能是 L2短路。28、如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是_片，用水果电池给电路供电时，将_能转化为电能。答案：铁 化学 12由图可知，电压表 3V 的接线柱接在了铜片上，“”接线柱接在了铁片上，由此可知，铁片为水果电池的负极；用水果电池给电路供电时，水果电池的化学能转化为电能。29、如图所示是家庭中常见调光台灯上的调光旋钮的内部电路，仔细观察发现，这个旋钮实际上是一个_，该台灯旋钮顺时针旋转时变亮，则应将_接线片接入电路。20 答案：滑动变阻器 BC 1调光旋钮通过左右旋转，改变了接入电路中电阻丝的长度，改变了电阻，因此实际上它是一个滑动变阻器，有的版本也叫电位器。2台灯旋钮顺时针旋转时变亮，说明顺时针旋转后通过灯泡的电流变大了，连入电路的电阻变小了，由图可知，应接入的是BC接线片。30、小新按图甲所示的电路进行实验，当闭合开关，用电器正常工作时，电压表 V1和 V2的指针位置完全一样，如图乙所示，则电压表 V1的示数为_V，L1两端的电压为_V。答案：10 8 12由电路图可知，L1、L2串联，电压表 V1测量 L1、L2两端总电压，电压表 V2测量 L2两端电压；由于串联电路两端电压等于各部分电压之和，所以 V1选的是大量程，V2的是小量程，即 V1的量程为 015V，分度值为 0.5V，示数为 10V；V2的量程为 03V，分度值为 0.1V，示数为 2V；因为串联电路两端电压等于各部分电压之和，所以灯 L1两端电压为 1=2=10V2V=8V
