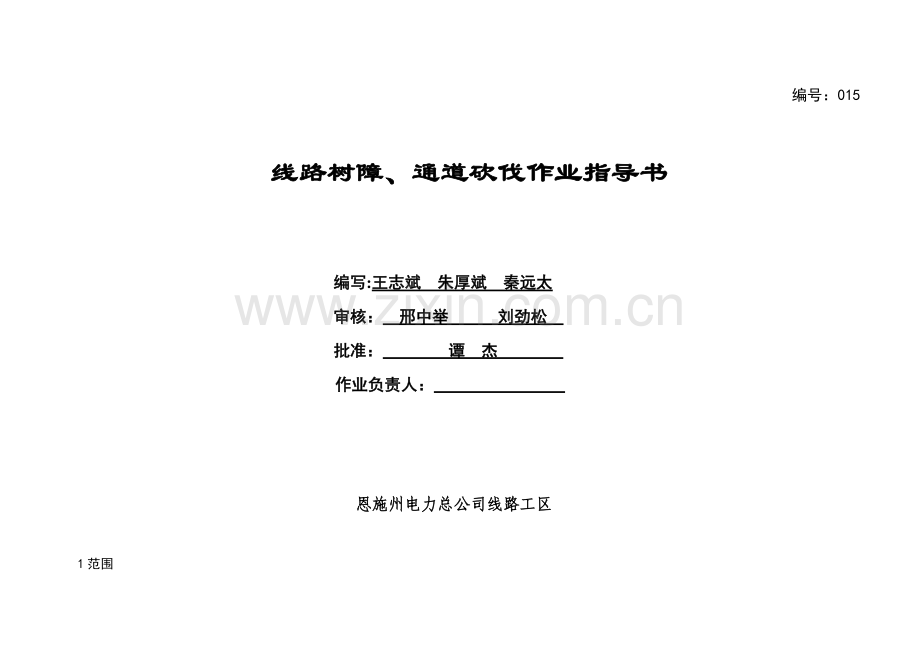

线路树障、通道砍伐作业指导书.doc

编号：015

线路树障、通道砍伐作业指导书

编写:王志斌 朱厚斌 秦远太
审核： 邢中举 刘劲松
批准： 谭 杰
作业负责人：

恩施州电力总公司线路工区

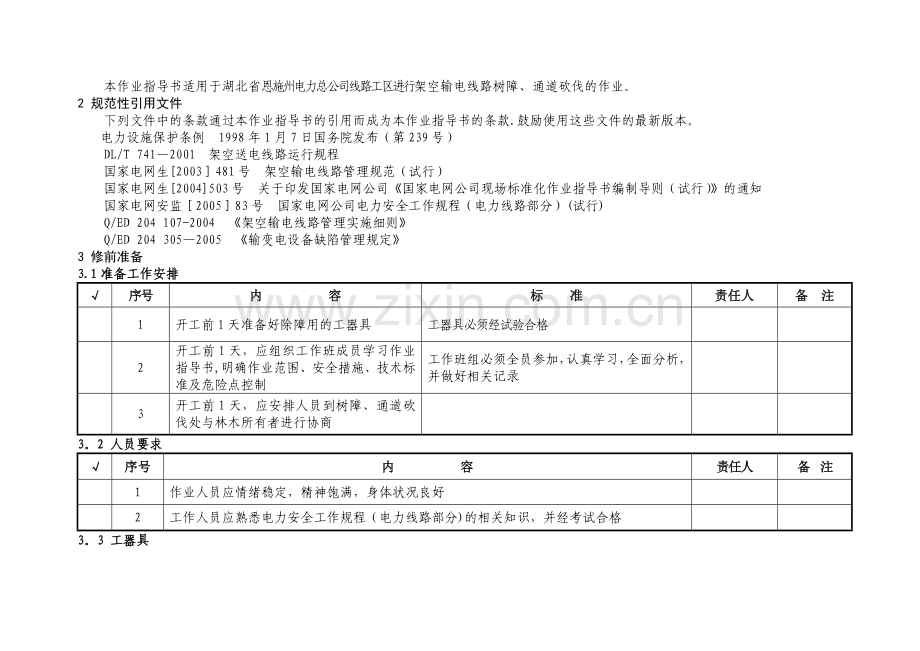

1范围
本作业指导书适用于湖北省恩施州电力总公司线路工区进行架空输电线路树障、通道砍伐的作业。
2 规范性引用文件
下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款.鼓励使用这些文件的最新版本。
电力设施保护条例 1998年1月7日国务院发布（第239号）
DL/T 741—2001 架空送电线路运行规程
国家电网生[2003］481号 架空输电线路管理规范（试行）
国家电网生[2004]503号 关于印发国家电网公司《国家电网公司现场标准化作业指导书编制导则（试行）》的通知
国家电网安监［2005］83号 国家电网公司电力安全工作规程（电力线路部分）(试行)
Q/ED 204 107-2004 《架空输电线路管理实施细则》
Q/ED 204 305—2005 《输变电设备缺陷管理规定》
3 修前准备
3.1准备工作安排
√
序号
内 容
标 准
责任人
备 注

1
开工前1天准备好除障用的工器具
工器具必须经试验合格

2
开工前1天，应组织工作班成员学习作业指导书,明确作业范围、安全措施、技术标准及危险点控制
工作班组必须全员参加，认真学习，全面分析，并做好相关记录

3
开工前1天，应安排人员到树障、通道砍伐处与林木所有者进行协商

3。2 人员要求
√
序号
内 容
责任人
备 注

1
作业人员应情绪稳定，精神饱满，身体状况良好

2
工作人员应熟悉电力安全工作规程（电力线路部分)的相关知识，并经考试合格

3。3 工器具
√
序号
名 称
型号/规格
单 位
数 量
备 注

1
油锯

台
实际需求

2
手锯

把
实际需求

3
斧头

把
实际需求

4
砍刀

把
实际需求

5
白棕绳

根
实际需求

9
木(竹)梯

付
实际需求

10
皮尺
20m
把
1

3.4 材料
√
序号
名 称
型 号
单 位
数 量
备 注

3.5 危险点分析
√
序号
危险点

1
砍伐超高树木时，导致人员触电、线路跳闸

2
马蜂等昆虫或动物伤人

3
倒树时，砸伤人

4
对超高树木的控制,上树系白棕绳时,高空坠落

5
使用油锯、斧头、弯刀时，割伤自己和他人

6
与当地居民发生纠纷
3。6 安全措施
√
序号
内 容

1
雷雨、大风时不得进行线路树障、通道砍伐的作业

2
砍伐树木时，要随身携带风油精、清凉油、蛇药等

3
人员、树木、绳索应与导线保持足够的安全距离（见附录A）

4
上树时，不应攀抓脆弱和枯死的树枝,并使用安全带。安全带不得系在待砍剪树枝的断口附近或以上。不应攀登已经锯过或砍过的未断树木

5
砍剪树木应有专人监护。待砍剪的树木下面和倒树范围内不得有人逗留。为防止树木(树枝）倒落在导线上,应设法用绳索将其拉向与导线相反的方向。绳索应系牢靠，要有足够的长度，以免拉绳的人员被倒落的树木砸伤.砍剪山坡树木应做好防止树木向下弹跳接近导线的措施

6
树枝接触或接近高压带电导线时,应将高压线路停电或用绝缘用具使树枝远离带电导线至安全距离。此前严禁人体接触树木。

7
使用油锯的作业,应由熟悉机械性能和操作方法的人员操作。使用时，应先检查所能锯到的范围内有无金属物件，以防金属物体飞出伤人

8
上树前，应检查是否有马蜂窝，若有时应采取可靠的安全措施

9
砍树作业时，手、脚放在适当的位置，防止被工具割伤

10
砍伐前应与林业部门及林木所有者协商好意见
3.7 作业分工
√
序号
作业内容
分组负责人
作业人员

1
工作负责人（监护人)1名，登高人员1名，地面人员5名

2
清理、领用工器具，并进行外观检查

3
根据需要办理工作票

4
现场协调

5
现场指挥，确定现场监护人并指定小组负责人，砍除超高或复杂树木时，纵向、横向均应有人监护

6
砍伐作业

4 作业程序
4。1 开工
√
序号
内 容
作业人员签字

1
必要时，办理工作票，履行开工手续

2
宣读施工作业指导书、危险点及安全措施、任务分工，作业人员签字

3
作业前对工器具进行清点检查

4。2 作业内容及标准
√
序号
作业内容
作业步骤及标准
安全措施注意事项
责任人签字

1
现场布置
1、 负责人根据分工方案进行分工
2、 确定倒树及系绳方向

2
砍伐
1、砍伐大树（超高）首先应在树的重心以上系好牵引绳，油锯操作人员在现场负责人的指挥下操作，其他人员配合作业，在纵向、横向方向监护
2、砍大树时，操作人员应首先在树的倒向方向根据树的直径情况开一个口，然后在树的倒向反方向上与开口位置对应相距5—10cm的高度位置开始锯树
3、、复杂场地时，如果树的倒向不好控制，应先上树剪伐树冠和树枝，后进行伐树，或分多段伐树作业
工作监护人应由经验丰富的人员担任，不得直接操作

3
清理现场
现场清理干净

4.3 竣工
√
序号
内 容
负责人员签字

1
检查现场有无遗留物,清理工作现场

2
办理工作票终结手续

3
做好线路除障记录（见附录B）

5线路除障记录
序号
电压等级
线路名称
发现人
发现时间
除障内容
处理人
处理时间
户主签名
验收人

批准（负责人）： 审核： 编制:
6 附录A
一、主要技术参数
序号
项目
数据
备注
1
35—110KV线路
最大弧垂时垂直距离4。0m；最大风偏时净空距离3.5m
线路通过林区时,应砍伐出通道，通道内不得再种植树木。对不影响线路安全运行，不防碍对线路进行巡视、维修的树木或果林、经济作物林，可不砍伐，但树木所有者与电力主管部门应签定协议,确定双方责任，确保线路导线与树木之间的安全距离为左边所列数据
2
220KV线路
最大弧垂时垂直距离4.5m；最大风偏时净空距离4.0m
3
35—110 KV线路
导线的边线延伸距离10m
4
220KV线路
导线的边线延伸距离15m
