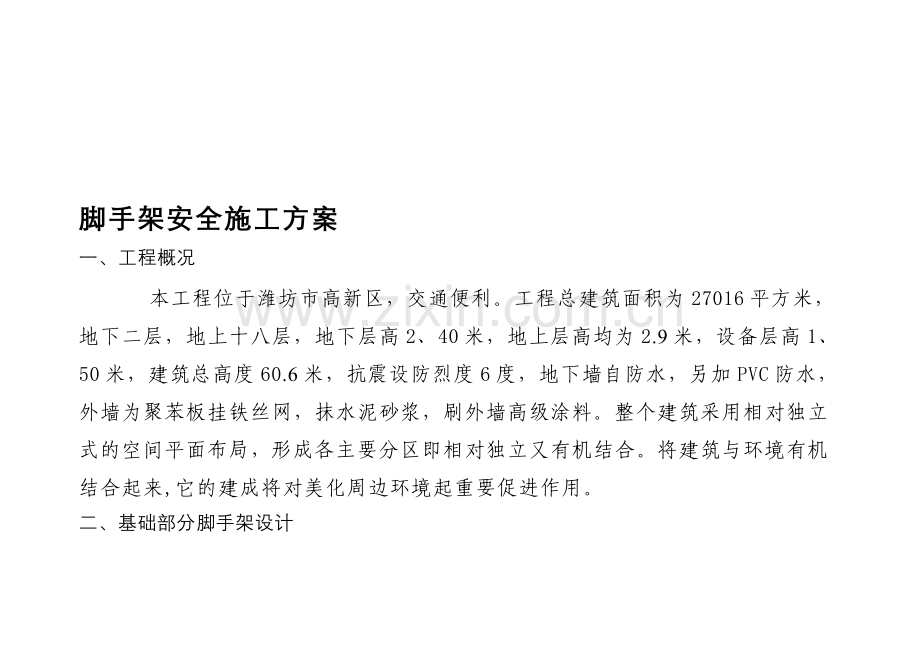

脚手架安全施工方案
一、工程概况
本工程位于潍坊市高新区，交通便利。工程总建筑面积为27016平方米，地下二层，地上十八层，地下层高2、40米，地上层高均为2.9米，设备层高1、50米，建筑总高度60.6米，抗震设防烈度6度，地下墙自防水，另加PVC防水，外墙为聚苯板挂铁丝网，抹水泥砂浆，刷外墙高级涂料。整个建筑采用相对独立式的空间平面布局，形成各主要分区即相对独立又有机结合。将建筑与环境有机结合起来,它的建成将对美化周边环境起重要促进作用。
二、基础部分脚手架设计
地下基础外脚手架采用双排落地式脚手架。搭设至地上四层，总高度为13.5米。里皮立杆距墙200mm，步高1.8m，立杆横距1.05m，横向水平杆间距0.5m，外皮立杆距内墙1.25m。立杆纵距1.5m。脚手架立杆下加底座，下垫木方。
考虑一个结构工作面，一个装饰工作面，采用竹芭铺设，外侧设挡脚板，高180mm，外围墙挂密目网。
据规范6.1节，脚手架允许搭设高度50m。
构造设置：
（1）脚手架设置纵横向扫地杆.
（2）立杆通过2Φ8钢筋与墙体钢拉片连接，配用短钢管作支撑，竖向间距三步距，横向间距三步跨。
（3）外侧立面的两端个设置一道剪力撑，450布置，由底至顶连续设置，中间各道剪力撑之间净距不大于15m。
（4）设置人行斜道，坡度1：3，宽度1.5m，周边柱距1.2m，挡脚板高度180mm，每300mm设置一道防滑系。
（5）竹芭下设置四道纵向水平杆。
内力计算：
根据5.1.5，50m以下双排脚手架，采用规范构造，相应杆件不再进行设计计算。连墙杆、立杆地基承载力设计计算如下：
1．连墙件计算
Nl=Nlw+N0
其中 Nlw=1.4×wK×AW
AW=3×1.8×3×1.5=24.3m2
wK=0.35KN/m2
N0=5KN
则 Nl=Nlw+N0=16.91KN
验算：1）轴向压力采用单支管顶墙
N=Af=4.89×102×205=100.25KN
N>Nl
2）。轴向拉力 采用2φ8钢筋拉结
F=50.3×210×2=21.13KN
F>Nl
故满足要求
2.地基承载力计算
脚手架主要用于基础部分，故不考虑风荷载组合
计算立杆段的轴向力计算设计值N
1）。脚手架结构自重标准值产生的轴向力NGIK，据附录A，表A-1
得 NG1K=0.1248×13.5=1.68KN
2)。构配件自重标准值产生的轴向力
a. 脚手板1层布置。查4.2.1-1
0.35×1.05×1.5=0.55KN
b．挡脚板1层布置，查表4.2.1-2
0.14×1.5=0.21KN
NG2K=0.42+1.1=0.76 KN
c. 荷载按一个结构工作面，一个装修工作面。
∑NQK=1/2×3×1.5×1.05+1/2×2×1.5×1.05=3.94 KN
则有 N=1.2×(1.68+0.76)+1.4×3.94=8.44KN
脚手架立杆下设底座，底座承载力设计值40.00KN
故满足要求。
底座下设木方，计单支立杆下木方面积为
A=0.1×1.5=0.15 m2
P=N/A=8.44/0.15=56.29Kpa
地基承载力设计值fg=Kc×fgk
kc=1.0
下部为混凝土垫层，参考碎石层，fgk=700Kpa
fg > P
满足要求。
三． 地上标准层脚手架:
地上标准层脚手架采用悬挑脚手架，一次悬挑八层脚手架，自三层开始悬挑，共计悬挑一次。
1． 脚手架构造（详见附图）
基本构造采用18#槽钢作悬挑件，顶板处外墙预埋Φ16吊环，采用Φ14钢丝绳斜拉。
其他辅助材料有标准定值架管，钳头为420，每个绳头3个花兰，每根绳头1个，可以调节高度。
2． 搭设要求
（1） 槽钢长2.4m，阳台处槽钢长3.54m，空调板及窗台处为2.7m；外挑尺寸为1.3m，空调及窗台外凸处为1.6m。
（2） 脚手架步距1.8m，里皮杆距墙600mm，立杆横距0.9m，小横杆间距0.6m，立杆纵距1.5m。
（3） 立杆通过2Φ8钢筋透过穿墙螺栓与墙体拉结，同时配用短钢管作顶撑，竖向间距二步距，横向三跨。
（4） 外侧立面的两端各设置一道剪力撑，450布置，由底至顶连续设置，中间各道剪刀撑之间的净距不应大于15米。
3． 具体做法
A． 外围剪力墙部位
在该部位的剪力墙上采取预留200×300的洞，每隔1.5m留一个，同时距墙边500mm处预埋铁件或吊环，施工时，槽钢从预留洞内伸进并穿到吊环内或者与预埋件进行有效焊接，预留洞从四层向上开始留设；在三层的平板外侧，预埋200×200铁件，板厚10mm，此钢板上焊满φ16圆钢吊环，然后用钢丝绳与槽钢斜拉，并用钳头扣紧，槽钢上焊钢筋头，立杆就插在此钢筋上，按要求向上搭设，向上悬挑8层，外架子与墙连接借用大模板的螺栓眼，用φ8钢筋拉紧架管与墙，同时窗台部位用扣件与架管进行扣和。
B． 外围悬挑件部位
该部位做法与A基本相同，不同处为：槽钢必须加长，直到剪力墙内500mm处。脚手架与建筑物的连接用脚手管与扣件直接扣到墙上，同时钢丝绳视情况斜拉两道。
C． 搭设要求
（1）。立杆间纵距为1.5m，局部视具体尺寸稍加调整，但不可超过1.5 m，外侧水平横杆步距为0.9m，内侧纵向水平横杆为1.8m，有0.18m的脚手板做挡角板，横向水平杆间距75cm，所有架子管外出为0.20m；
（2）。每层铺满竹芭，铁丝固定，竹芭的下扣纵向水平管必须四根，扣件固定牢；
（3）。剪刀撑搭设在架子的外侧，双管搭接不符合小于于1m，上管撑下管,每5-6根立杆支撑搭设。
（4）排间两立杆间距为900mm，距外墙边300或600mm。
（5）。安全密目网全封闭，用绳子扣好，做到各杆横平竖直。
（6）。脚手架与墙体之间0.30m或0.60m，用枋子做防护，铁丝扣牢，底层竹芭上设一道密目网，每两层设一道封面（阳台部位）。
（7）。所有铁件、吊环的焊接须验收后方可使用。
（8）每八层翻一次，做到检查验收合格后，方可使用。
D． 搭设人员
搭设人员必须为持证上岗的专业人员，并严格按照安全施工交底及技术交底操作。
四．验证计算
说明：本计算均按受力最不利情况计算（阳台处），当其验算合格后，则其它部位无须再验算。
悬挑架内力计算：
1. 立杆稳定性计算
计算考虑风荷载组合
（1） 计算立杆段的轴向力计算设计值N
1）.脚手架结构自重标准值产生的轴向力NGIK，据附录A，表A-1
得 NGIK=0.1248×23.2=2.9KN
2).构配件自重标准值产生的轴向力
a. 脚手板1层布置。查4.2.1-1
0.35×0.9×1.5=0.47KN
b．挡脚板1层布置，查表4.2.1-2
0.14×1.5=0.21KN
NG2K=0.47+0.21=0.68 KN
c. 荷载按一个结构工作面，一个装修工作面。
∑NQK=1/2×3×1.5×0.9+1/2×2×1.5×0.9=3.38 KN
则有 N=1.2×(NQ1K+NQ2K)+0.85×1.4×3.38
=8.32KN
(2)。计算Ψ（受压构件的稳定系数）
λ=lo/I=kμh/I=1.155×1.5×1.8/1.58=4.61
则查表得 Ψ=0.988
（3）。计算MW
MW=0.85×1.4×MWK=0.85×1.4×wKlah2/10
其中 WK=0.7μz×μs×W0
=0.7×1.79×1.2×0.35
=0.53KN
la=1.5m a=1.8m
得 MW=0.85×1.4×0.53×1.5×1.82/10=0.31KN.m
有 N/ΨA+MW/W
=8.32×103/(0.998×4.89×102)+0.31×106/5.08×103=78.07N/mm2<f
故满足要求
2．连墙件计算
Nl=Nlw+N0
其中 Nlw=1.4×wK×AW
AW=2×1.8×3×1.5=16.2m2
WK=0.35KN/m2
N0=5KN
则 Nl=Nlw+N0=12.94KN
验算：
1）轴向压力采用单支管顶墙
N=Af=4.89×102×205=100.25KN
N>Nl
2）轴向拉力 采用2φ8钢筋拉结
F=50.3×210×2=21.13KN
F>Nl
故满足要求
3.构件抗弯验算
1）大横杆 按三跨连续梁计算 La=1.5m
σ=M/W
MGK=0.087ql2=0.087×0.35×0.23×1.52=0.016KN.m
MQK=0.087ql2
=0.087×3××0.23×1.52=0.14KN.m
组合： M=1.2MGK+1.4MQK=0.22KN.m
σ=M/W=43.3N/mm2<f=205N/mm2
2）小横杆
σ=M/W 按单跨简支梁计算
求M=1.2×MQK+1.4∑MQK
MGx=0.35F
=0.35×0.23×0.35×1.5=0.042KN.m
MQK=0.35×0.23×3×1.5=0.36KN.m
M=0.56KN.m
σ=M/W=0.56/5.08×103=109N/mm2<f
3）连接扣件防滑承载力
验算立杆连接横向小横杆
R=1.2×0.45×1.5×0.35+1.4×0.45×1.5×3
=3.12KN
R<RC=8.0KN
4.支座验算
1）计算得 θ=40.80 如图一
已知：P=8.32KN
∑M0=0
则 3.44F’=P*2.54+P*3.44
则 F’=5.98/3.44=14.46KN
则吊环拉应力
N=14.46/0.757=19.10KN<f=160.23KN
悬臂支座处
剪切力τ0=2P-F’=2×8.32-14.46=2.18KN
满足要求。 图一 图二

2）弯距验算： 如图二
∑MB处弯距最大，有：
∑MB=-F’×0.9+P×0.9＋F×2.54
=-14.46×0.9+8.32×0.9+2.18×2.54
=0.01KN.m
σ=M/W=0.01×103/152.2×10-3=65.70KN/m2=0.066N/mm2
满足要求
3）验算 拉力 N=19.10KN
2φ16钢丝绳承载力 [F]=2×201×210=84.4KN
N<[F]
故满足要求
五.注意事项
1．竹笆必须满铺，竹笆的横杆在拐角处必须到头进行连接。
2.挡脚板高度高180mm。
3.在施工层的下方，必须设挑杆到墙，挑杆上满铺脚手板（上方），以防坠物下落，每隔两层一封。
4.密目网作为围护体系，必须满张满围。
5.悬挑件的焊接部位必须满焊牢固，经检查合格后方可使用。
6.在拐角处分别在两侧距墙角300～500mm处预埋铁件，分两股钢丝绳进行张拉收紧。
7.此悬挑脚手架仅为生产、安全防护用，不做施工中堆料平台，作业过程中的钢筋、木方、架管、垃圾等不允许放到脚手架上。
六、脚手架的搭设及拆除：
1.脚手架的搭设:
脚手架搭设要横平竖直、连接牢固，使用安全、有必要的操作空间、不变形、不摇晃，建筑物四周脚手架连为一体。脚手架在搭设时，立杆要垂直，偏差不大于其高度的1／200，相邻两根立杆接头要错开500mm，大横杆在每一面脚手架范围内的纵向高差不宜超过100mm，同一步内外两根大横杆的接头要相互错开，不要在同一跨内。在垂直方向相邻两根大横杆的接头也要相互错开，其距离不宜小于500mm。
各立面的脚手架的大横杆要互相连接，保证脚手架的整体稳定。钢管连接必须采用对接扣件，每步的脚手架外侧均设1000mm高的护身栏杆。每步底铺设上人竹笆，用双股20＃镀锌铁丝绑牢，内横杆与建筑物间铺设木质脚手板或搭设钢管上面铺设竹笆。从基础开始搭设时，搭设范围内的地基应先行夯实平整，并做好排水处理。在地基铺设50mm厚木板，上设杆件底座，以支承立杆直接传递下来的荷载分布到地基上。
脚手架的搭设要按程序进行，其搭设顺序为：铺设50mm厚木板→安放杆件底座→排放扫地杆→树立杆→连接大横杆→安放第一步大横杆、小横杆→安放第二步大横杆、小横杆→设立杆→设大横杆、小横杆、加设剪刀撑→铺设竹笆脚手板→挂安全网、安装防电避雷装置。
2.脚手架的拆除:
脚手架在拆除时:要划出警戒区，设立明显标志，设专人指挥，由上而下进行，先搭的后拆、后搭的先拆。连接点必须与脚手架同步拆除。不允许分段分立面拆除，若现场施工必须分段分立面拆除时，要在暂不拆除的脚手架两端加设连接点和横向水平支撑。拆下的钢管扣件要及时运至地面，严禁高空抛掷。拆除时要互相配合，协调一致，随时保证脚手架的整体稳定。拆除后的钢管扣件要分类堆放，妥善保管，以备再用。
七.脚手架的使用：
特别注意:施工期间在脚手架的使用过程中不得随意拆卸钢管及扣件等部件，不得在脚手架上堆积重物或作为承重结构,不得在脚手架上集中存放物品。
八、安全防护
1.在二层搭设一道安全平网挑出建筑物四周6m，在六层处再搭设一道水平安全网，网宽不小于3m。
在周边居民楼临近处的脚手架立面除满封密目安全网外,再立面满铺一道竹笆防护。
2.脚手架顶部设避雷针，采用1m长Φ12镀锌钢筋，设在转角的立杆上。接地线Φ8钢筋，可临时焊接于工程的接地板上，焊接长度50mm。避雷装置的冲击接地电阻不得大于30Ω。
3.雷雨大风时，脚手架上不得站人。
4.严禁在竹笆、安全网等围护设施处使用电气焊和用明火。
