深基坑支护工程安全专项方案.doc

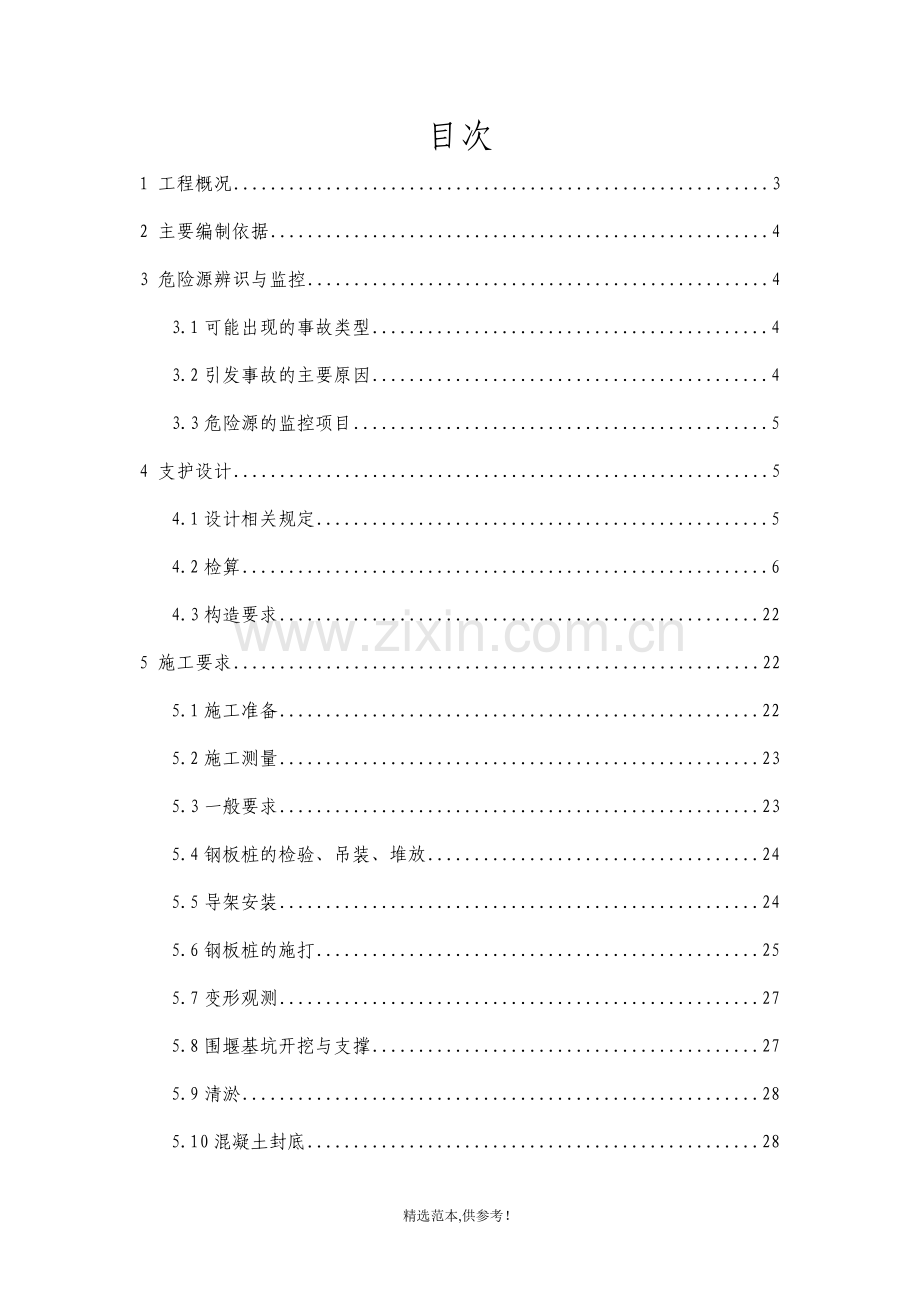

目次1 工程概况32 主要编制依据43 危险源辨识与监控43.1可能出现的事故类型43.2引发事故的主要原因43.3危险源的监控项目54 支护设计54.1设计相关规定54.2检算64.3构造要求225 施工要求225.1施工准备225.2施工测量235.3一般要求235.4钢板桩的检验、吊装、堆放245.5导架安装245.6钢板桩的施打255.7变形观测275.8围堰基坑开挖与支撑275.9清淤285.10混凝土封底285.11防渗与堵漏295.12钢板桩的拔除295.13钢板桩土孔处理305.14其他注意事项305.15钢板桩的施工中遇到的问题及处理315.16施工机械人员配备316 工程质量检查与验收327 施工安全管理327.1组织措施327.2质量技术措施337.3安全技术措施347.4施工机械施工安全367.5临近既有线施工安全367.6施工现场要求378 应急预案388.1事故报告程序388.2事故报告388.3现场事故应急处置388.4人员伤亡应急处理398.5应急培训和演练398.6应急通信联络39基坑开挖及支护工程安全专项施工方案1 工程概况沈大线K189+403驼台堡大桥改造工程，正线改造延长1.9公里,在对应既有沈大线下行线12.0米处新建一座7-20.0m双线预应力钢筋混凝土简支T梁桥，全长158.8m，桥上线间距为4.2m，钻孔桩基础，矩形承台，圆端型桥墩，T型桥台。既有桥梁加固及拆除、新建桥梁工程及引起的线路、通信、信号、电力及接触网排迁等工程。因承台基坑开挖深度在5米，开挖支护方式采用钢板桩围堰。1.1桥址处地层从上至下为：(1) 砌石护底：层厚00.8m；石块为主，大小不均，填充混沙砾，少量粘性土，底标高97.82。(2) 杂填土：厚度0.8-1.2m；褐色，稍湿，松散，一粗砂为主，含少量碎石及生活垃圾，充填少量粘性土，底标高97.42。(3) 粗砂：层厚1.23.8m，黄褐色，潮湿至饱和，松散，长石、石英质，级配较好基本承载力0=200kpa，底标高94.82。(4) 砾砂：层厚3.85.8m，黄褐色，饱和，稍密，级配较好，大于2mm粒径占全重30%，最大粒径40mm，5.3-5.8m为灰色。基本承载力0=300kpa，底标高92.82。(5) 粘土：厚度5.811.10m，黄褐色，硬塑，局部含铁锰质结核，灰色斑块，基本承载力0=160kpa。1.2水文情况汝河水系为单一水系，上游汇水面积134.2km2,河道平均坡度3.6，河床糙率系数50，百年一遇设计水位H1%=100.554m，Q1%=1259m3/s，Vp=4.16m/s，一般冲刷后水深6.58m，局部冲刷深2.3m。桥址上游12公里处有杨屯水库，为小型宽顶堰，该水库控制汇水面积为2.7平方公里，总库容87万立方米，设计防洪能力0.1%以上。大沙河有少量地表水，局部水深0.1-0.2m。桥址地下水属于第四系孔隙潜水，稳定水位埋深3.2m（高程95.3696.46m），赋存于粘性土、砂土底层中，主要靠大气降水、河水补给，地下水位随季节变化幅度2-3m。地下水对混凝土结构具微腐蚀性，对钢筋混凝土结构中的钢筋有弱腐蚀性。2 主要编制依据2.1建设工程安全生产管理条例（国务院第393号令）2.2危险性较大工程安全专项施工方案编制及专家论证审查办法（建质2004213号）2.3施工图设计文件2.4图纸审核及会审记录2.5施工组织调查报告2.6项目施工组织设计2.7铁路桥涵工程施工质量验收标准（TB10415-2003）3 危险源辨识与监控3.1可能出现的事故类型坑壁土方坍塌。3.2引发事故的主要原因1.支撑方案有缺陷。2.钢板桩本身质量缺陷。3.一次开挖深度过大。4.围堰周边荷载过大。3.3危险源的监控项目钢板桩顶位移监测，既有桥承台沉降观测。4 支护设计4.1设计相关规定4.1.1根据设计等文件，已知桥墩相关参数如下：1、施工水位：+95.24m。2、平台土围堰标高：+96.74m；承台底面标高：+92.24m；承台厚2 m。3、土的重度r1=18.2KN/ m3，内摩擦角1=14，厚度1.5m。砂重度r2=18.8KN/ m3, 内摩擦角2=35，厚度3m。黏土重度r3=17.7KN/ m3，内摩擦角3=15，厚度4.5m。4、钢板桩外均布荷载按30KN/ m2计。5、围堰内设置30cm厚C15封底砼垫层。4.1.2根据设计等文件，已知桥台相关参数如下：1、既有线路肩高105.0m，列车荷载换算土柱高3.0m。2、平台土围堰标高：+98.5m；承台底面标高：+93.33m；承台厚2 m。3、土的重度为：r1=18.2KN/ m3，内摩擦角1=14，厚度2.0m。砂重度r2=18.8KN/ m3, 内摩擦角2=35，厚度4m。黏土重度为：r3=17.7KN/ m3，内摩擦角3=15，厚度4m。4、板桩外均布荷载按9.5m高土柱计算。5、围堰内30cm厚C15封底砼垫层。4.2检算4.2.1桥墩顶部无横撑时钢板桩的入土深度计算（1）r、c按9m范围内的加权平均值计算：平均重度：r=(h1r1+h2r2+h3r3+hwrw)/(h1+h2+h3)=(1.518.2+318.8+4.517.7+310)/9=21.5 KN/ m3 hq=q/ r=30/21.5=1.395m r= r(h+hq)/h=21.5 (4.5+1.395)/4.5=28.2 KN/ m3 平均内摩擦角：=(h11+h22+h33)/(h1+h2+h3)=(1.514+335+4.515)/9=21.5 平均黏聚力：c= 20 KN/ m2 (2)计算作用于板桩上的土压力强度并绘出压力分布图：主动土压力系数：Ka=tan（45-/2）=tan（45-21.5/2）=0.464 被动土压力系数：Kp=tan（45+/2）=tan（45+21.5/2）=2.157 Ea= rhKa+qKa=21.54.50.464+300.464=58.812KN/my=Ea/(Kp-Ka)/ r=58.812/(2.157-0.464)/21.5=1.616mL=h+y=4.5+1.616=6.116mE=L1/2hrKa+qhKa =6.1161/24.521.50.464+304.50.464 =199.92 KN/ma=2h/3=24.5/3=3mKr=(Kp-Ka) r=(2.157-0.464) 28.2=47.743m=6E/Kr/L2=6199.92/47.743/ 6.1162=0.672n=6Ea/Kr/L3=6199.923/47.743/ 6.1163=0.329由m、n值查布氏（Blum）理论曲线得：=1.0x=L=16.116=6.116mt=y+1.2x=8.955m故，钢板桩需要打入深度为h+t=13.5m。因既有线距承台较近，既有接触网回流线离地面只有14m，板桩长度大于10m时无法施工，故顶部无支撑方案不可行，采用顶部加设围囹支撑的方式减小板桩入土深度，缩减板桩总长度，以满足施工条件。4.2.2桥墩顶部有横撑时桩的入土深度计算（1）r、c按9m范围内的加权平均值计算：平均重度：r=(h1r1+h2r2+h3r3+hwrw)/(h1+h2+h3)=(1.518.2+318.8+4.517.7+310)/9=21.5 KN/ m3 平均内摩擦角：=(h11+h22+h33)/(h1+h2+h3)=(1.514+335+4.515)/9=21.5 平均黏聚力：c= 20 KN/ m2 (2)计算作用于板桩上的土压力强度并绘出压力分布图：主动土压力系数：Ka=tan（45-/2）=tan（45-21.5/2）=0.464 被动土压力系数：Kp=tan（45+/2）=tan（45+21.5/2）=2.157 主动土压力及地面荷载引起侧压力合力的斜率：=( rh+q)Ka/h =(21.54.5+30) 0.464/4.5 =13.069被动土压力： Ep= rxKp-2cKp=2.15721.5x-2201.469=46.376x-58.76得出：A=46.376；B=58.76(3)假定先设有顶横撑，开挖到4.5m，此时，h=4.5m，h=2.5m，求入土深度to、最大弯矩Mmax，顶撑推力N：由M=01/3Ato3-1/2(h-B-Ah) to2-(h-B) hto-(1/2hh2-1/6h3)=01/346.376to3-1/2(13.0694.5-58.76-46.3762.5) to2-(13.0694.5-58.76) 2.5to-(1/213.0692.54.52-1/613.0694.53)=015.459 to3+57.945 to2-0.126 to-286.701=0解得 to=1.825m由N=0N=1/2h2+hto-Bto-1/2Ato2N=1/213.0694.52+13.0694.51.825-58.761.825-1/246.3761.8252=55.185KN/mM1=(h- h)2/2(h- h)/3=13.069(4.5- 2.5)2/2(4.5- 2.5)/3=17.425KNmM2=h2/2h/3-Nh=13.0694.52/24.5/3-55.1852.5=60.523 KNm（4）选择钢板桩截面钢板桩所受最大弯矩Mmax=M2=60.523 KNmf=Mmax/wf/2=100MpawMmax/f=60.523103/(100106)=605cm3 为安全，选取拉森型钢板桩，w=1600 cm3，f =200Mpa（5）围囹受力计算（按13.8m计算）: 围囹顺钢板桩内侧进行安装，共4侧，板桩顶以下2米处；围囹采用225a，同时腹板每隔1米两侧加焊一道，翼板间焊接2米通长钢板将两工字钢焊接牢固，加焊缀板后形成封闭箱型结构。围囹横桥向（13.8m）建立力学模型如下图1：图1利用SM SOLVER力学求解器计算弯矩及剪力如下图2、图3：最大弯矩为：-93.05Mpa，位于横撑位置；最大剪力139.64KN，位于横撑位置。图2图3围囹顺桥向（5.8m）建立力学模型如下图4：图4利用SM SOLVER力学求解器计算弯矩及剪力如下图5、图6：最大弯矩为：-78.81Mpa，位于斜撑位置；最大剪力128.01KN，位于斜撑位置。图5图6工字钢抗弯检算：Mmax= 93.05KNmf=Mmax/w=93.05103/(240210-6)=115.73Mpa195Mpa抗弯满足要求工字钢抗剪检算：Qmax=139.64KN=QSx/(Ixd)=139640461.4/10040/10.18=630.4 kg/cm21300 kg/cm2抗剪满足要求支承杆顺桥设2道，采用30010的钢管钢管截面积：A=1/4(D2-d2) =3.14/4(302-282)=91.06cm2钢管的回转半径=0.354(D+d)/2=0.354(30+28)/2=10.27cm钢管的长细比=l/=6501/20.88=31.13 =0.957钢管的稳定性=e/(A)=139640/（0.957185.26）=787.619kg/cm22150 kg/cm2 (6) 基坑底部的隆起验算考虑地基土质均匀,依据地质勘察资料,其土体力学指标如下: r=21.5 KN/m3，c=20Kpa，q=30 KN/m2由抗隆起安全系数K= 2LrKatan+2C/（q+rL）+ 2rL2Katan+4 LC/（q+rL）/h=(26.521.50.464tan21.5+23.1420)/(30+21.56.5)+(221.56.520.464tan21.5+46.520)/(30+21.56.5)/4.5=2.1561.01.5钢板桩周围土体不会发生隆起。(7)基坑底管涌验算根据不发生管涌条件：K=（hw+2t）rf/ hw /rw1.5rf =r-rw=21.5-10.0=11.5KN/m3, t=6.5m hw =3m rw=10.0 KN/m3则K=(3+26.5) 11.5/3/10=6.131.5不会发生管涌。(8)整体抗浮稳定性分析：由于在基坑开挖施工前，在基坑外设置降水井，降水工作不停的将水位抽到砼垫层以下，降水后水位比封底砼底面要低，静水压力较小，从而是不会发生整体上浮。（9）基坑涌水量计算：根据设计地质资料，含水层为中砂，中砂的综合渗透系数取K=20m/d稳定水位至基坑底高度为H=4.5m，影响半径R=100m，基坑假象半径为ro=（A/）=6m当基坑位于河床，且为砂类土时，其总涌水量按下式计算：Q=1.36KH2/lg(R+ro)-lgro=1.3662042/(lg106-lg6)=1769m3/d根据其渗水量的大小，为达到较好的降水效果以利于承台施工，在承台外侧与钢板桩之间设置4个降水井。 4.2.3桥台顶部有横撑时桩的入土深度计算（1）r、c按10m范围内的加权平均值计算：平均重度：r=(h1r1+h2r2+h3r3+hwrw)/(h1+h2+h3)=(218.2+418.8+417.7+310)/9=21.2 KN/ m3 平均内摩擦角：=(h11+h22+h33)/(h1+h2+h3)=(214+435+415)/9=22.8 平均黏聚力：c= 20 KN/ m2 (2)计算作用于板桩上的土压力强度并绘出压力分布图：主动土压力系数：Ka=tan（45-/2）=tan（45-22.8/2）=0.441 被动土压力系数：Kp=tan（45+/2）=tan（45+22.8/2）=2.265 地面荷载引起侧压力Eq=1/2r1 htan（45-/2） =1/218.89.5tan（45-40/2） =185KN/m主动土压力及地面荷载引起侧压力合力的斜率：=( rh+q)Ka/h =(21.25.2+185) 0.441/5.2 =25.039被动土压力： Ep= rxKp-2cKp=2.26521.2x-2201.505=48.018x-60.2得出：A=48.018；B=60.2(3)假定先设有顶横撑，开挖到5.2m，此时，h=5.2m，h=3.2m求入土深度to、最大弯矩Mmax，顶撑推力N：由M=01/3Ato3-1/2(h-B-Ah) to2-(h-B) hto-(1/2hh2-1/6h3)=01/348.018to3-1/2(25.0395.2-60.2-48.0183.2) to2-(25.0395.2-60.2) 3.2to-(1/225.0393.25.22-1/625.0395.23)=016.006 to3+41.827to2-224.009to-496.506=0解得 to=3.62m由N=0N=1/2h2+hto-Bto-1/2Ato2N=1/225.0395.22+25.0395.23.62-60.23.62-1/248.0183.622=227.3KN/mM1=(h- h)2/2(h- h)/3=25.039(5.2- 3.2)2/2(5.2- 3.2)/3=33.385KNmM2=h2/2h/3-Nh=25.0395.22/25.2/3-227.33.2=-140.579 KNm（4）选择钢板桩截面钢板桩所受最大弯矩Mmax=M2=140.579 KNmf=Mmax/wf/2=181MpawMmax/f=140.579103/(181106)=777cm3 为安全，选取拉森型钢板桩，w=4670 cm3，f =362Mpa（5）围囹受力计算（按12.4m计算）: 围囹顺钢板桩内侧进行安装，共4侧，板桩顶以下2米处； 围囹采用450*300H型钢，围囹按下图1建立力学模型：图1利用SM SOLVER力学求解器计算弯矩及剪力如下图2、图3：最大弯矩为：-93.05Mpa，位于横撑位置；最大剪力139.64KN，位于横撑位置。图2图3H型钢抗弯检算：Mmax= 228.27KNmf=Mmax/w=228.27103/(2529.8710-6)=90.23Mpa195Mpa抗弯满足要求H型钢抗剪检算：Qmax=417.04KN=QSx/(Ixd)=4170401402.06/56922.11/19.25=533.62kg/cm21250 kg/cm2抗剪满足要求支承杆顺桥设3道，采用4008的钢管钢管截面积：A=1/4(D2-d2) =3.14/4(402-38.42)=98.52cm2钢管的回转半径i=1/4(D2+d2) =0.25(402+38.42) =13.86cm钢管的长细比=l/i=0.512.4/0.1386 =44.7 -l两端固定取0.5 =0.929钢管的稳定性=N/(A)=417040/（0.9291256.6）=357.24kg/cm22150 kg/cm2 (6) 基坑底部的隆起验算考虑地基土质均匀,依据地质勘察资料,其土体力学指标如下: r=21.5 KN/m3，c=20Kpa，q=185 KN/m2由抗隆起安全系数K= (2LrKatan+2C)/（q+rL）+ (2rL2Katan+4 LC)/（q+rL）/h=(28.821.20.441tan22.8+23.1420)/(185+21.28.8)+(221.28.820.441tan22.8+48.820)/(185+21.28.8)/5.2=1.21.01.5钢板桩周围土体不会发生隆起。(7)基坑底管涌验算根据不发生管涌条件：K=（hw+2t）rf/ hw /rw1.5rf =r-rw=21.2-10.0=11.2KN/m3, t=8.8m hw =3m rw=10.0 KN/m3则K=(3+28.8) 11.2/3/10=7.691.5不会发生管涌。(8)整体抗浮稳定性分析：由于在基坑开挖施工前，在基坑外设置降水井，降水工作不停的将水位抽到砼垫层以下，降水后水位比封底砼底面要低，静水压力较小，从而是不会发生整体上浮。（9）基坑涌水量计算：根据设计地质资料，含水层为中砂，中砂的综合渗透系数取K=20m/d稳定水位至基坑底高度为H=3m，影响半径R=100m，基坑假象半径为ro=（A/）=6m当基坑位于河床，且为砂类土时，其总涌水量按下式计算：Q=1.36KH2/lg(R+ro)-lgro=1.3662032/(lg106-lg6)=995m3/d根据其渗水量的大小，为达到较好的降水效果以利于承台施工，在承台外侧与钢板桩之间设置4个降水井。 4.3构造要求1桥墩承台选用拉森型钢板桩，每根900*0.4*60KG/M，截面积 W=1600cm3， 屈服点f=200Mpa 。2.桥台承台选用拉森IV型钢板桩，每根1000*0.4*60KG/M，截面积 W=4670cm3 ，屈服点f=362Mpa 。2桥墩、桥台承台均是在钢板桩顶以下米处设置围囹。围囹使用450*300H型钢一道。3.桥墩对口撑采用30010的钢管，顺桥方向道。桥台对口撑采用40010的钢管，顺桥向3道，横桥向3道。4.角撑均采用2I25a工字钢，撑点位置在转角米位置。5.在承台基坑开挖完成后，做15厚混凝土铺底垫层。6设降水点处，使用潜水泵抽水。5 施工要求5.1施工准备将钢板桩运到工地后，钢板桩在拼组前必须对其进行检查、丈量、分类、编号，同时对两侧锁口用一块同型号长23m的短桩作通过试验，以23人拉动通过为宜，或采用卷扬机拖拉。锁口通不过或桩身有弯曲、扭曲、死弯等缺陷，采用冷弯，热敲（温度不超过8001000），焊补、铆补、割除等方法加以整修。在采用组桩插打时，每隔45m设有一道夹板，夹木在板桩起吊前夹好，插打时，逐步拆除，周转使用。组桩及单桩的锁口内，涂以黄油混合物油膏（重量配合比为：黄油：沥青：干锯末：干粘土=2：2：2：1），以减少插打时的摩阻力，并加强防渗性能。插打钢板桩之前须检查振动锤。振动锤是打拔钢板桩的关键设备，在打拔前一定要进行专门的检查，确保线路畅通，功能正常。且功率达到40KW以上，而夹板牙齿不能有太多磨损。 在钢板桩插打之前，须在要开挖的基坑四周铺填筑平台，保证施工机械施工时不下陷，及时将开挖土方运出以及方便后续施工。5.2施工测量在插打钢板桩之前，先用挖掘机对原地面或平台填料进行清理，挖至承台顶设计标高位置，再用全站仪放样承台开挖线，按承台设计尺寸长宽边，加宽2米，即每侧加宽1米。5.3一般要求 （1）钢板桩的设置位置要符合交底要求，便于承台施工，即在承台最突出的边缘外留有支模、拆模的余地。 （2）基坑护壁钢板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准钢板桩的利用和支撑设置。各周边尺寸尽量符合板桩模数。 （3）整个基础施工期间，在挖土、吊运、扎钢筋、浇筑混凝土等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。5.4钢板桩的检验、吊装、堆放（1）钢板桩的检验 对钢板桩进行检验，不合格钢板桩严禁使用。 外观检验：包括表面缺陷、长度、宽度、厚度、高度、端部矩形比、平直度和锁口形状等项内容。检查中要注意：a）对打入钢板桩有影响的焊接件应予以割除；b）割孔、断面缺损的应予以补强；c）若钢板桩有严重锈蚀，应测量其实际断面厚度。原则上要对全部钢板桩进行外观检查。（2）钢板桩吊运 装卸钢板桩宜采用两点吊。吊运时，每次起吊的钢板桩根数不宜过多，并应注意保护锁口免受损伤。吊运方式有成捆起吊和单根起吊。成捆起吊通常采用钢索捆扎，而单根吊运常用专用的吊具。 （3）钢板桩堆放：钢板桩堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上，并便于运往打桩施工现场。堆放时应注意： 堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便； 钢板桩要按型号、规格、长度分别堆放，并在堆放处设置标牌说明； 钢板桩应分层堆放，每层堆放数量一般不超过5根，各层间要垫枕木，垫木间距一般为3-4米，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2米。5.5导架安装在钢板桩施工中，为保证沉桩轴线位置的正确和桩的竖直，控制桩的打入精度，防止板桩的屈曲变形和提高桩的贯入能力，一般都需要设置一定刚度的、坚固的导架，亦称“施工围檩”。导架采用单层双面形式，通常由导梁和围檩桩等组成，围檩桩的间距一般为2535米，双面围擦之间的间距不宜过大，一般略比板桩墙厚度大815mm。 安装导架时应注意以下几点： （1）采用全站仪和水准仪调整导梁的位置。 （2）导梁的高度要适宜，要有利于控制钢板桩的施工高度和提高施工工效。 （3）导梁不能随着钢板桩的打设而产生下沉和变形。 （4）导梁的位置应尽量垂直，并不能与钢板桩碰撞。5.6钢板桩的施打首先安装导向架，顺序分步插打钢板桩，先合拢成闭合圈。在插打时，按照开挖线先在一端插打第一根，且第一根必须插正、打正，以免影响后面的钢板桩位置发生偏移。在插打过程中，加强测量工作，发现倾斜，及时调整，为保证插桩顺利合拢，要求桩身垂直，并且围堰周边的钢板数要均分。在整个钢板桩围堰施打过程中，开始时可插一根打一根，即将每一片钢板桩打到设计位置，到剩下最后一部分时，要先插后打，若合拢有误，用倒链或滑车组对拉使之合拢，合拢后，再逐根打到设计深度,在用倒链或滑车组对拉时不要过猛，以防止合拢段缝隙过大。在施工过程中，钢板桩如需拼接时，两端钢板桩要对正，可先在一端上面焊接一块限位板然后将另一端缓缓放下并进行对焊，再焊接加强板。焊接时必须保证焊接面平整且焊缝有足够厚度。 拉森钢板桩施工关系到施工止水和安全，是本工程施工最关键的工序之一，在施工中要注意以下施工有关要求：（1）桩打入前将桩尖处的凹槽底口封闭，避免泥土挤入，锁口宜涂以黄油或其它油脂，对锁口变形、锈蚀严重的钢板桩，整修矫正。转角处采用90度的转角桩。 （2）全线采用型密扣拉森钢板桩。施打前一定要熟悉地下管线、构筑物的情况，认真放出准确的支护桩中线。不确定地下管线、构筑物具体情况时，采用人工开挖探孔探明，严禁盲目施工。 （3）打桩前，对钢板桩逐根检查，剔除连接锁口锈蚀、变形严重的钢板桩.。 （4）打桩前，在钢板桩的锁口内涂油脂，以方便打入拔出。 （5）在插打过程中随时测量监控每块桩的斜度不超过1%，当偏斜过大不能用拉齐方法调正时，拔起重打。（6）单桩逐根打入法施打钢板桩 先由测量人员定出钢板桩围堰的轴线，可每隔一定距离设置导向桩，导向桩直接使用钢板桩，然后挂绳线作为导线，打桩时利用导线控制钢板桩的轴线。 （7）屏风式打入法施打钢板桩屏风式打入法不易使板桩发生屈曲、扭转、倾斜和墙面凹凸，打入精度高，易于实现封闭合拢。施工时，将10-20根钢板桩成排插入导架内，使它呈屏风状，然后再施打。通常将屏风墙两端的一组钢板桩打至设计标高或一定深度，并严格控制垂直度，用电焊固定在围檩上，然后在中间按顺序分1/3或1/2板桩高度打入。屏风式打入法的施工顺序有正向顺序、逆向顺序、往复顺序、中分顺序、中和顺序和复合顺序。施打顺序对板桩垂直度、位移、轴线方向的伸缩、板桩墙的凹凸及打桩效率有直接影响。因此，施打顺序是板桩施工工艺的关键之一。其选择原则是：当屏风墙两端已打设的板桩呈逆向倾斜时，应采用正向顺序施打；反之，用逆向顺序施打；当屏风墙两端板桩保持垂直状况时，可采用往复顺序施打；当板桩墙长度很长时，可用复合顺序施打。 总之，施工应根据具体情况变化施打顺序，采用一种或多种施打顺序，逐步将板桩打至设计标高，一次打入的深度一般为05-30米。 钢板桩打设的公差标准如下表所示。 钢板桩打设公差标准： 板桩轴线偏差 土10cm 板桩垂直度 1 (8）密扣且保证开挖后入土不小于2米，保证钢板桩顺利合拢；特别是承台的四个角要使用转角钢板桩，若没有此类钢板桩，则用旧轮胎或烂布塞缝等辅助措施密封。 (9)打入桩后，及时进行桩体的闭水性检查，对漏水处进行焊接修补，每天派专人进行检查桩体。（10）内支撑架设 经过计算拉森钢板桩支护必须采用加强内支撑，详见“构造要求”。5.7变形观测 在钢板桩围堰挡水期间，定期对钢板桩顶的位移进行观测，发现桩顶向基坑内的偏移量稳定在210cm之间，说明堰体是稳定的。5.8围堰基坑开挖与支撑钢板桩插打完，即可进行基坑的开挖施工。基坑开挖采用长臂挖掘机配合人工完成。开挖后的土方用自卸车运到指定位置，而不能直接堆放在围堰的四周。在开挖过程中，如遇到挖机无法挖掘的部分，可利用人工开挖。同时观察围堰渗水情况，若渗水量较大，及时用水泵抽走，并对钢板桩止漏。因围堰内设置有纵向、横向各设3道支撑，施工时基坑开挖与内支撑安装交错进行。当开挖面达到内支撑位置时，再继续开挖50cm左右。然后在内横梁下口同一水平面上，在钢板桩上焊接支撑托架，支撑托架用16a，托架间距3.3m。托架焊好之后，在其上直接平放400H型钢围囹。在围囹安装完毕后，安装400x10mm钢管内支撑，在两端头焊钢板直接顶在支撑横梁上。为方便施工，在与支撑横梁连接处也设一临时托架，钢管直接放在托架上，钢管与横梁间隙用钢板塞实，然后焊接加固。待整个内支撑安装加固完毕后，继续进行开挖工作，直至指定的开挖深度。 必须值得注意的是：钢板桩围堰封闭后进行基坑开挖，开挖过程中应严格控制开挖速度和高度，并在围堰顶端设置一道临时围檩。当基坑挖深达到米深度后，应及时施作支撑防护。钢板桩全部焊接牢固到导向槽钢上。5.9清淤暂定不需要。5.10混凝土封底当基坑开挖至承台底设计高度时，根据基底土质情况须进行地基处理。施工时，根据土质情况将基坑底超挖0.20.6m。然后在坑底抛填00.45米左右厚片石，再在其上浇注15cm厚C15混凝土封底。基底处理后的标高不能高于承台底设计标高，顶面同时需抹平，处理后的基底与钻孔桩连为整体。钻孔桩在破桩时桩头必须高出承台底15cm。垫层比承台平面尺寸每边大15cm左右，在承台基坑垫层外侧10cm挖沟进行排水，并在基坑四角挖积水坑，用水泵抽出基坑外。待砼垫层达到强度后，在基底垫层上放出承台边线，并画出钢筋绑扎的间距，用于控制钢筋绑扎和检查。5.11防渗与堵漏钢板桩打入之前一般应在锁口内涂以黄油、锯末等混合物。当锁口不紧密漏水时，用棉絮等在内侧嵌塞，外侧包裹一层防水彩条布，起到防水和减小水压力的双重效果，抽水时同时在外侧水中漏缝处撒大量木屑或谷糠和炉渣的混合物，使其由水夹带至漏水处自行堵塞，在桩脚漏水处，采用局部砼封底等措施。5.12钢板桩的拔除承台混凝土一次、分层、对称浇注完成，保证内外受力平衡，防止钢板桩下部变形，承台混凝土达到拆模条件后，进行拆模回填，满足要求后就可以拆除内支撑。回填后同样需要作好排水措施，防止堰内积水。基坑回填后，要拔除钢板桩，以便重复使用。拔除钢板桩前，应仔细研究拔桩方法顺序和拔桩时间及土孔处理。拔桩时，先略锤击振动各拔高12m，然后挨次将所有钢板桩均拔高12m，使其松动后，再挨次拔除，对桩尖打卷及锁口变形的桩，可加大拔桩设备的能力，将相邻的桩一齐拔出。否则，由于拔桩的振动影响，以及拔桩带土过多会引起地面沉降和位移，会给己施工的地下结构带来危害，并影响临近原有桥梁的安全。（1）拔桩方法拔桩采用振动锤拔桩：利用振动锤产生的强迫振动，扰动土质，破坏钢板桩周围土的粘聚力以克服拔桩阻力，依靠附加起吊力的作用将桩拔除。 （2）拔桩时应注意事项拔桩起点和顺序：对封闭式钢板桩墙，拔桩起点应离开角桩5根以上。可根据沉桩时的情况确定拔桩起点，必要时也可用跳拔的方法。拔桩的顺序最好与打桩时相反。振打与振拔：拔桩时，可先用振动锤将板桩锁口振活以减小土的粘附，然后边振边拔。对较难拔除的板桩可先用柴油锤将桩振下100300mm，再与振动锤交替振打、振拔。有时，为及时回填拔桩后的土孔，当把板桩拔至比基础底板略高时暂停引拔，用振动锤振动几分钟，尽量让土孔填实一部分。起重机应随振动锤的启动而逐渐加荷，起吊力一般略小于减振器弹簧的压缩极限。供振动锤使用的电源为振动锤本身额定功率的12-2.0倍。对引拔阻力较大的钢板桩，采用间歇振动的方法，每次振动15min，振动锤连续不超过15h。5.13钢板桩土孔处理对拔桩后留下的桩孔，必须及时回填处理。回填的方法采用填入法。填入方法根据现场情况采用注浆或灌沙。5.14其他注意事项（1） 导向桩打好之后，以槽钢焊接牢固，确保导向桩不晃动，以便打桩时提高精确度。（2） 线桩插打，钢板桩起吊后人力将桩插入锁口，动作缓慢，防止损坏锁口，插入后可稍松吊绳，使桩凭自重滑入。（3） 钢板桩振动插打到小于设计标高40cm时，小心施工，防止超深发生。（4） 封口时，精确计算异形钢板桩的尺寸，确保止水质量。5.15钢板桩的施工中遇到的问题及处理由于河床地质结构复杂，钢板桩打拔施工中常遇到一些难题，常采用如下几点办法解决： （1）桩过程中有时遇上大的块石或其它不明障碍物，导致钢板桩打入深度不够，采用转角桩或弧形桩绕过障碍物。 （2）钢板桩杂填土地段挤进过程中受到石块等侧向挤压作用力大小不同容易发生偏斜，采取以下措施进行纠偏：在发生偏斜位置将钢板桩往上拔l.0m2.0m，再往下锤进，如此上下往复振拔数次，可使大的块石被振碎或使其发生位移，让钢板桩的位置得到纠正，减少钢板桩的倾斜度。 （3）钢板桩沿轴线倾斜度较大时，采用异形桩来纠正，异形桩一般为上宽下窄和宽度大于或小于标准宽度的板桩，异形桩可根据据实际倾斜度进行焊接加工；倾斜度较小时也可以用卷扬机或葫芦和钢索将桩反向拉住再锤击。 （4）在基础较软处，有时发生施工当时将邻桩带入现象，采用的措施是把相邻的数根桩焊接在一起，并且在施打当桩的连接锁口上涂以黄油等润滑济减少阻力。5.16施工机械人员配备钢板桩机一台，挖掘机一台，发电机一台，电焊机两台，气焊割设备两套。施工现场负责，机械指挥、防护、大型机械司机各1人，其他
