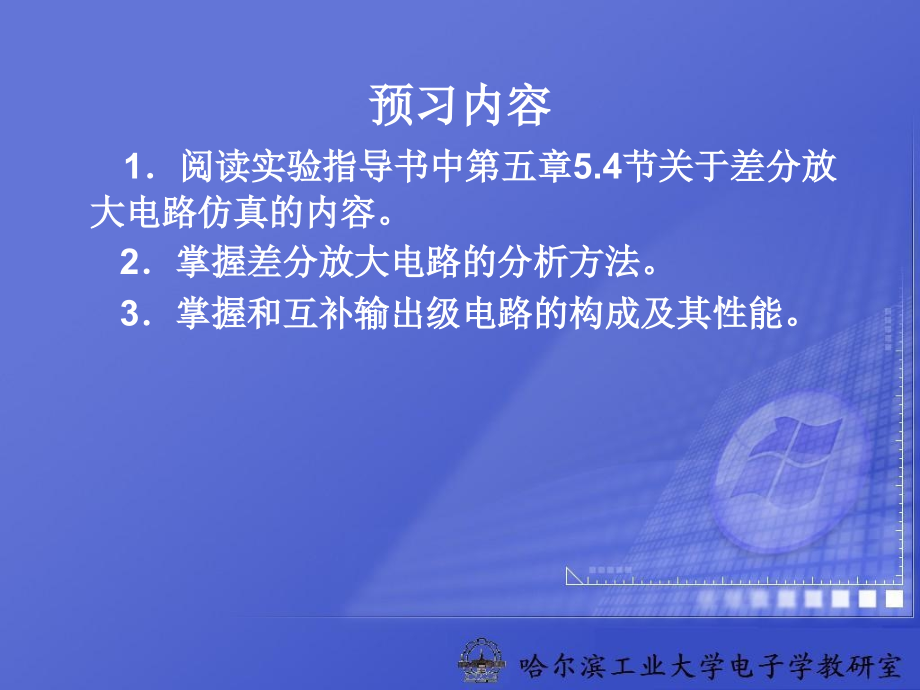

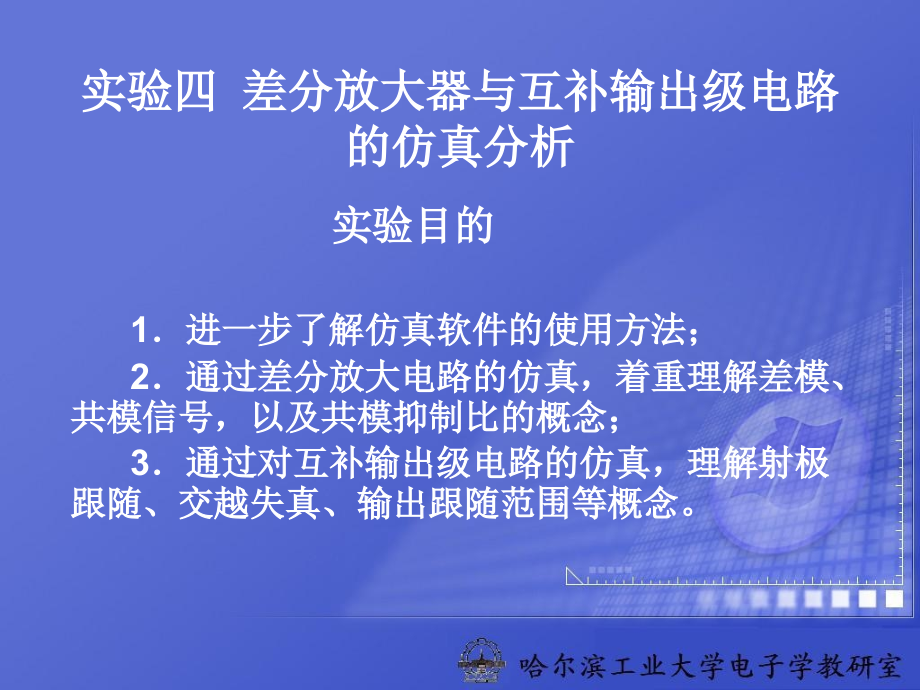

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,实验四 差分放大器与互补输出级电路的仿真分析,实验目的,1,进一步了解仿真软件的使用方法；,2,通过差分放大电路的仿真，着重理解差模、共模信号，以及共模抑制比的概念；,3,通过对互补输出级电路的仿真，理解射极跟随、交越失真、输出跟随范围等概念。,预习内容,1,阅读实验指导书中第五章,5.4,节关于差分放大电路仿真的内容。,2,掌握差分放大电路的分析方法。,3,掌握和互补输出级电路的构成及其性能。,实验内容,1,差分放大器电路仿真,按照,5.4,节的方法进行。实验电路图如下图。,实验步骤,1.,静态分析,启动,Workbench5.0,单击信号源库，把接地、交流电压源、电池拖到工作区。,单击基本器件库，把电阻拖到工作区,单击晶体管器件库，把晶体管拖到工作区,单击指示元器件库，把直流电压表、电流表拖到工作区,在展开面板中调整时基控制按扭（,0.50ms/div,）、,Y,轴刻度按扭（,0.50mV/div,）、,X,轴刻度按扭（,2V/div,）、,Y,轴偏移量按扭、和,X,轴偏移量按扭。,在工作平面区对所取元件进行排列（如果所选元器件不够的话，可进行拷贝,(,Ctrl+C,),，不同的排列方式的器件，可进行旋转,(,Ctrl+R,),，接着进行连线，然后选取所取元件数值（双击该元件，出现一个对话框，据此输入数值），画好的电路图见图,开启（启动,/,停止）开关，对电路进行仿真。各电压表和电流表显示各点的数值（电压和电流值），记录各值，并与你的计算值进行比较，说明产生差别的原因。,2.,动态分析,单击测试仪器图形，把示波器和万用表拖到工作区。在图,5.4.6,的基础上连电路，并把交流电压源的值改为,30mv,（方法为双击交流电压源的图标，将出现一个选框，而后在其内选值，并按确定键）连接后的电路图见图所示。,双击示波器图标，出现其展开面板,如图,在展开面板中调整时基控制按扭（,0.50ms/div,）、,Y,轴刻度按扭（,0.50mV/div,）、,X,轴刻度按扭（,2V/div,）、,Y,轴偏移量按扭、和,X,轴偏移量按扭。,启动（启动,/,停止）开关，电路进行仿真。其结果见图所示。拖动标尺,1,和,2,进行测量，读数。代入公式计算,测量共模电压放大倍数，电路见图,1,所示。测量结果见图，测量并计算共模电压放大倍数,A,uc,2,互补输出级电路的仿真分析,(1),乙类互补输出级电路如图,6.4.1,所示，打开,EWB5.0,后，先绘制电路。三级管选择,National,公司的,2N3904,（,NPN,）和,2N3905,（,PNP,）。接入信号源（正弦，,f,=1kHz,，幅度为,1V,），用示波器观察输入,u,i,和输出,u,o,的波形，观察有无交越失真现象。增加输入信号的幅度至出现顶部或底部失真，记录跟随范围。,(2),把电路该甲乙类输出级电路如图,6.4.2,重复上述实验。把观察到的现象与乙类输出级电路对比，并对结论加以解释。,思考题,1,计算差分放大电路的静止工作点，差模、放大倍数并与仿真结果比较。,2,甲乙类功放是如何克服交越失真的？,
