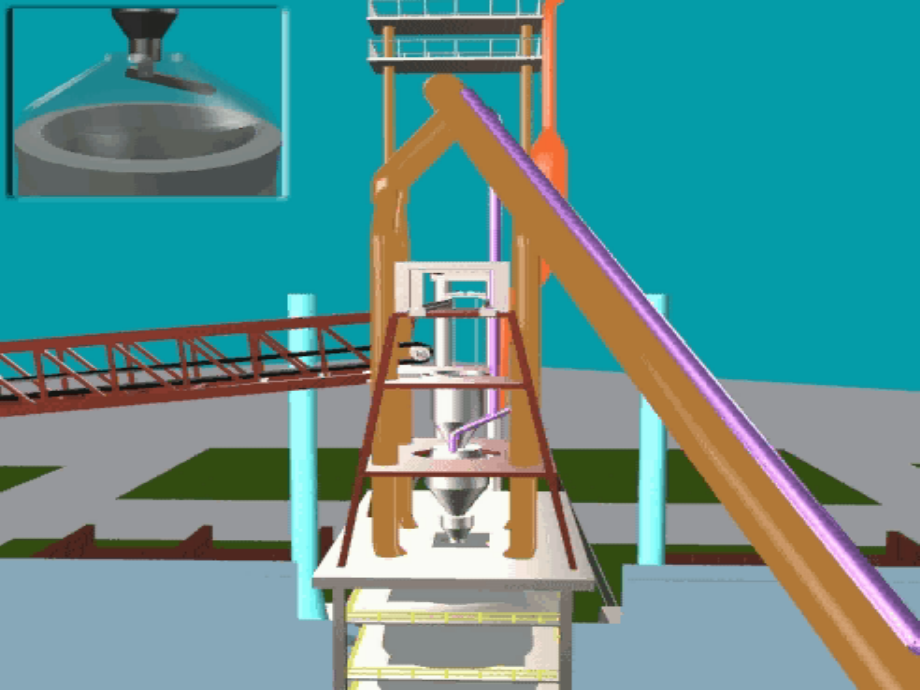

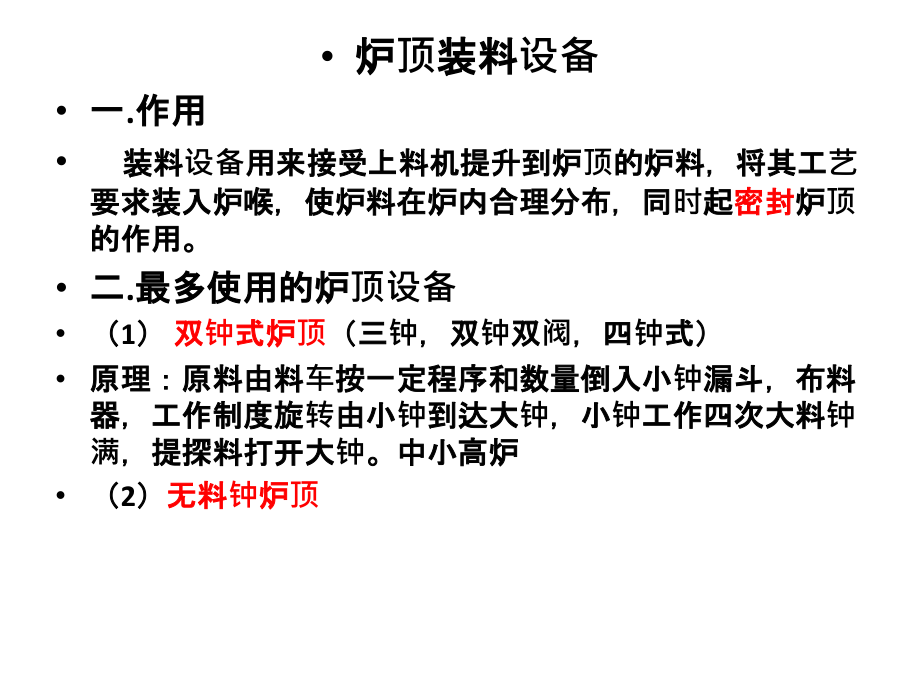

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,炉顶装料设备,一,.作用,装料设备用来接受上料机提升到炉顶的炉料，将其工艺要求装入炉喉，使炉料在炉内合理分布，同时起,密封,炉顶的作用。,二,.最多使用的炉顶设备,（,1）,双钟式炉顶,（三钟，双钟双阀，四钟式）,原理：原料由料车按一定程序和数量倒入小钟漏斗，布料器，工作制度旋转由小钟到达大钟，小钟工作四次大料钟满，提探料打开大钟。中小高炉,（,2）,无料钟炉顶,三.炉顶设备要求,1）能够满足炉喉合理布料的要求，在炉况失常时能够灵活地将炉料分布到指定的部位；,2)保证炉顶密封可靠；,3)设备结构力求简单合理，便于制造运输，安装；,4)设备寿命长，保证长期可靠地工作；,5)能实现操作自动化。,图为炉顶装料设备示意图,大钟：,大钟用来分布炉料。为了保证大钟和大料斗密切接触，减少磨损，大钟与大料斗的接触带都必须堆焊硬质合金并且进行精密加工，要求接触带的缝隙小于,0.08mm,在内壁增加水平环形刚性环和垂直加强筋。,提高大钟、大料斗寿命的措施,:,（,1,）缩小大钟与大料斗接触带的缝隙；,（,2,）采用刚性大钟与柔性大料斗结构；,（,3,）采用双倾斜角的大钟，即上部倾角为,53,，下部倾角为,60,65,，其优点：,减小炉料滑下时对接触面的磨损作用；,增加大钟对大料斗的压紧力；,减小煤气流对接触面以上的大钟表面的冲刷作用。,（,4,）在接触带堆焊硬质合金；,（,5,）在大料斗内充压，减小大钟上、下压差。,2.装料过程,炉料料车（运输机）小钟漏斗 布料器旋转 小料钟打开 大料钟料斗 打开大钟 装入炉喉料面。,大中型高炉 大钟行程一般为,600750mm,小钟行程一般为650900mm,炉顶设有均压和放散阀门系统,冷料：炉喉，煤气200700,热料：400500,作用：高压操作（压力0.070.25MPa），大料钟受到浮力，为了打开大钟，需要在大，小钟之间地空间内通过均压煤气，在打开小钟时，要把大，小钟之间地均压煤气放掉。,特点：倾斜侧壁，特别是四个拐角上与水平面应有足够地角度（至少,45，最好为60），内表面为铸造锰钢板。,上段为矩形，下段为收缩锥形，卸料口部分为圆筒形,OOCC有利,每批料旋转60的布料制度 OOOCCC周边不利,主要部件：,（1）小钟漏斗（小料斗）,布料器的小钟料斗与小料钟一起旋转；,外料斗由铸钢ZG35或ZG50Mn2制成，下部由厚钢板卷或焊接光滑,内料斗：钢板焊成其内表面用锰钢板保护，下部是铸钢件，与小钟接触的表面上，堆焊由硬质合金并加以磨光。,（,2）小钟及其拉杆,小钟寿命一般不到1年，第二代小钟由两半合成；,小钟倾斜表面与水平线成5055倾角（可加大到65）,小钟材质一般采用ZGMn3，ZG50Mn2,小钟拉杆是中空的，用厚壁无缝钢管焊成。,（3）支托装置,固定在煤气封罩上,（4）小钟拉杆与吊架的连接装置 （螺纹连接）,（5）小钟拉杆与小料钟的连接装置 （螺纹连接）,（6）密封装置 采用橡胶与密封环注油综合密封,（7）驱动和传动机构,旋转布料器常见故障原因与处理方法见,P,77,四,.其他形式的布料器,1.快速布料器,在受料漏斗与小料斗之间设一个旋转漏斗。,当料车将到卸料轨道时，中间漏斗开始旋转，速度小于,19r/min，原料经受料漏斗和快速旋转漏斗向小料斗均匀布料。,区别在于带中间快转漏斗，该中间漏斗做成双坡底形漏斗下部开有两个漏料孔，漏斗本身支承在三个驱动辊上，利用摩擦力直接带动漏斗旋转，三个驱动辊由三台电动机分别直接驱动，还有三个定心辊，当料车将到卸料轨道时，中间漏斗开始旋转，卸料时不超过19r/min.,布料器特点：1）边旋转边布料，布料均匀；,2）不必密封；,3）旋转速度过快，加速了传动机构磨损；,4）不便于定点布料；,5）易打滑。,2空转螺旋布料器,五装料器,1装料器的基本组成,作用：,接受从小料斗卸下的炉料，并把炉料合理地装入 炉喉。,要求：,密封性能好，耐腐蚀，耐冲击，耐磨，还要能耐温，工作温度,200300，最高达500。,2.大钟,悬挂于大钟拉杆上，采用ZG35整体铸造，壁厚在60mm以上，和大钟料斗地接触面常加工成6065。,角度原因：,1）使料斗之间压力增大，有利于发挥刚性钟柔性斗的优越性；,2）折角能起“跳料台”的作用；,3）减少接触表面地摩擦。,3大料斗,材质：铸钢ZG35整体铸造,壁厚5060mm,高压时达80mm，料车壁地倾角为8586。,大料斗与大钟间隙不大于0.05,冲刷磨漏地判断方法：,1）从大小钟间压力差计图上看；,2）当大钟吹漏后，布第一布料时，小块焦炭会飞出；,3）小钟均压阀打开时冒黄烟。,4.大钟拉杆,长度1415m，直径为175200mm,七探料设备,作用,：探出炉内料线的位置，连续探测炉喉料面地变化情况。,料线过高：当大钟强迫下降时有可能使拉杆顶弯和有关零件损坏,料线过低：又会使炉顶煤气温度显著升高,降低炉顶设备使用寿命,标准：料线应低于大钟下降位置,1.52m,1.机械探尺铊,原理：重锤探头由链条悬挂着，链条的上端绕在链轮上，重锤的最大行程为,12m，工作行程45m，卷筒壳体与套筒相连，卷筒轴支承在轴承上。,每座高炉设有两个探料尺，互成,180,。,缺点：,只能测两点；,容易滑尺和陷尺产生误差。,装料前，探尺砣被提起到极限位置，炉料入炉以后，探尺砣被放下，接触料面后随料下降，并发出料线高度提示，当料线达到定值后，又一次被提起，重复工作。,（2）常见故障原因和处理方法（P,94,）,2.同位素探料装置,原料：当放射性同位素发出的射线通过炉喉时，有料的地方射线被吸收，因此到达射线接收器的强度就弱，而没有料的地方射线顺利通过并且全部被射线接收器接受，因而强度就大,。,优点：1）同位素和计数管耐高温，不会被烧掉，其他仪器均在计器室内；,2）同位素探料装置无需在炉顶开孔，有利于炉顶密封；,3）结构轻便紧凑，所占空间小，维修管理方便。,缺点：不能测量中部和整个料面的情况。,
