CPIII控制网测量培训.ppt

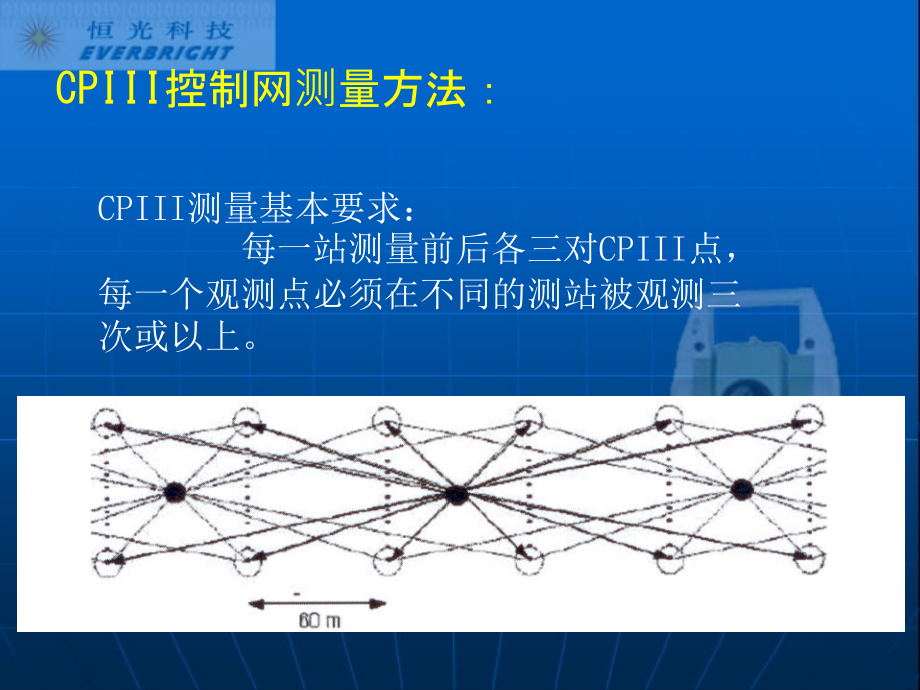

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,CPIII控制网测量培训,CPIII控制网测量方法：,CPIII测量基本要求：,每一站测量前后各三对CPIII点，每一个观测点必须在不同的测站被观测三次或以上。,CPII点观测基本要求：,在自由站上测量CPIII时，应将附近的CPI、CPII点进行联测，纳入网中。CPI、CPII点至少要在两个以上自由站上进行联测，联测长度控制在150M以内。,起始端与结尾端的测量方法：,为保证每个CPIII点在不同测站被观测到3次，每一测段的起始端与结尾端采用特殊测量方法。原则上要求每一测段长度不小于2公里。具体测量方法如下：,Z007,Z008,Z006,CPII02,CPII07,Z023,Z022,Z021,Z020,CPIII外业采集软件使用方法：,一、软件应用仪器参数设置,在任何应用程序状态，用户可以按“USER”键进行相应各项参数设置。,2、对EDM和ATR进行设置,用户根据实际使用情况设置各项参数，“自动化”必须,设置为ATR;“反射棱镜”可以设置自定义棱镜，自定义时,设置棱镜常数。,2、对CPIII测量程序进行初始化设置,使用程序前需对程序进行初始化设置，如限差设置、程序测量模式设置等。,选择CPIII测量程序目录进入程序后，选择测量前进方向,为大里程方向或者小里程方向，编辑自由站号和联测点号。,若该测站无联测点将联测点编号处为空即可。,在该测站内所有CPIII点编辑完成之后，按F6返回到上级,画面（点号编辑画面）；完成录入后，按F1键（确定）返回,CPIII主画面,选择功能键F2“学习”进入到CPIII点学习界面，分别学习CPIII点和CPII联测点，学习联测点时，将目镜对准联测点按功能键F3即可，学习CPIII点时，按功能键F1进入到CPIII点学习界面。,当所有点学习完成之后，选择功能键F5“完成”，返回到测量主界面，再选择功能键F3“测量”即可开始自动化测量。程序逐次显示个点测量信息，并自动检算测量质量，如超限，则响铃进行提示，让用户选择操作，直至完成本站测量工作。,本站自动数据采集完成后，出现如下提示信息，检查,各指标测量情况，有无超限，若无超限情况，按功能键F1,保存测量数据即可,若有超限情况，按功能键F3重测该测站。,3、CPIII测量时应该注意的情况：,测量时应保持测量环境稳定，杜绝测量过程中的车辆,通过引起的地面震动。,测量时应将棱镜镜面正对仪器，避免因冷静没有对准,仪器而导致的测量误差。,测量时应实时改正温度，避免测量过程中因温度改变,而导致的测量误差。,测量时尽量给棱镜和连接件编号，避免串用是产生的,重复安装误差。,
