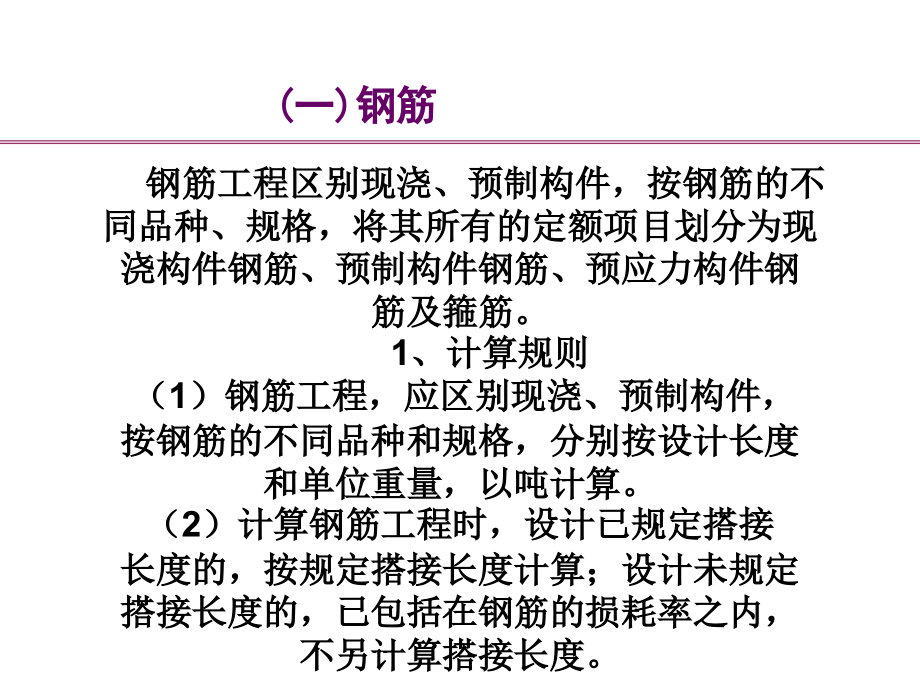

混凝土与钢筋混凝土工程（三、,钢筋及预埋铁件,）,第七节,钢筋工程区别现浇、预制构件，按钢筋的不,同品种、规格，将其所有的定额项目划分为现,浇构件钢筋、预制构件钢筋、预应力构件钢,筋及箍筋。,1、计算规则,（1）钢筋工程，应区别现浇、预制构件，,按钢筋的不同品种和规格，分别按设计长度,和单位重量，以吨计算。,（2）计算钢筋工程时，设计已规定搭接,长度的，按规定搭接长度计算；设计未规定,搭接长度的，已包括在钢筋的损耗率之内，,不另计算搭接长度。,(一)钢筋,钢筋的分类,钢筋堆场,2、计算方法,钢筋工程量=钢筋长度钢筋每米长重量,钢筋长度的计算。钢筋混凝土构件的种类较多，,其所配置的钢筋均有所不同。以下分别介绍不,同钢筋的长度计算方法。,纵向钢筋。纵向钢筋是指沿构件长度,（或高度）方向设置的钢筋，其计算公式如下,纵向钢筋长度=构件支座间长度+应增加钢筋长度,式中：应增加钢筋长度包括钢筋的锚固长度、,钢筋弯钩长度、弯起钢筋增加长度及钢筋接头的,搭接长度。,(一)钢筋,基础插筋,纵,向,受,力,筋,箍,筋,2根贯通筋,箍筋,支座负筋,梁钢筋种类,框架梁钢筋计算-,楼层框架梁,上部通长筋计算,公式：长度净跨长+左支座锚固+右支座锚固,1）钢筋锚固长度的计算。为满足受力需要，,埋入支座的钢筋必须具有足够的长度，此长度称,为钢筋的锚固长度。锚固长度的大小，应按实际,设计内容及表4-19、表4-20的规定确定。,2）钢筋弯钩长度计算。钢筋弯钩长度的确定,与弯钩形式有关。常见的弯钩形式有三种；半圆弯,钩、直弯钩、斜弯钩。当一级钢筋的末端做180、,90、135三种弯钩时，各弯钩长度如图4-47,所示，有,(一)钢筋,钢筋端头的弯钩形式,钢筋弯钩,d,D,平直长度,钢筋末端180弯钩,钢筋末端135弯钩,钢筋末端90弯钩,180半圆弯钩每个长=6.25d,90直弯钩每个长=3.5d,135斜弯钩每个长=4.9d,3）钢筋接头及搭接长度的计算。钢筋按外形分,有光面圆钢筋、螺纹钢筋、钢丝和钢绞线。其中，,光面圆钢筋中10mm以内的钢筋为盘条；10mm,以外及螺纹钢筋为直条钢筋，长度为6-12m。,也就是说，当构件设计长度较长时，10mm,以内的圆钢筋，可以按设计要求长度下料，,但10mm以外的圆钢筋及螺纹钢筋就需要,接头了。,(一)钢筋,钢筋冷拔示意图,钢筋闪光对焊原理,电弧焊接头形式,电渣压力焊,不合格的电渣压力焊接头1,点焊机工作示意图,气压焊设备,钢筋锥螺纹套筒连接示意图,钢筋直螺纹套筒连接示意图,钢筋机械连接,钢筋机械连接包括挤压连接和锥螺纹（直螺纹）套管连接。是大直径钢筋现场连接的主要方法。,钢筋挤压连接设备,钢筋调直机械,钢筋切断,钢筋弯曲机,（2）箍筋。箍筋是钢筋混凝土构件中形成骨架，,并与混凝土一起承担剪力的钢筋，在梁、柱构件,中设置。其计算公式如下,箍筋长度=单根箍筋长度箍筋个数,1）单根钢筋长度计算。单根钢筋的长度，,与钢筋的设置形式有关。钢筋常见的设置形式,有双肢箍、四肢箍及螺纹箍，如图4-48所示。,a、双肢箍,双肢箍长度=构件周长8混凝土保护层厚度+,8箍筋直径+钢筋两个弯钩增加长度,(一)钢筋,箍筋：一方面可以受力，另一方面也起架立构造作用。,(a),(b),(c),箍 筋 示 意 图,式中：混凝土保护层厚度按国家（混凝土,结构设计规范）（GB50010-2002）确定。规范,规定，纵向受力的普通钢筋、预应力钢筋，其,混凝土保护层厚度（钢筋外边缘至混凝土表面,的距离）不应小于钢筋的公称直径，且应符合,表4-23的规定；钢筋弯钩增加长度，按（混,凝土结构工程施工质量验收规范）（CTB50204,-2002）规定计算，见表4-25。,实际工作中，为简化计算，箍筋长度也可,按构件周长计算，也不减混凝土保护层厚度。,(一)钢筋,b、四肢箍。,四肢箍即两个双肢箍，其长度,与构件纵向钢筋根数及其排列有关。如当,纵向钢筋每侧为四根时，可按下式计算,四肢箍长度=一个双肢箍长度 2,=（构件宽度-两端保护层厚度）2/3,+构件高度-两端保护层厚度 2,+箍筋两个弯钩增加的长度 2+8 箍筋直径,C、螺旋箍。,(一)钢筋,式中：,H-圆形构件的高度,h 螺距,D 圆形构件的直径,50二个保护层厚（252）,2)箍筋根数的计算。箍筋根数的多少与构件的,长短及箍筋的间距有关。箍筋既可等间距设置，也,可在局部范围内加密。无论采用何种设置方式，计,算方法是一样的，其计算公式可表示为,箍筋根数=（箍筋设置区域的长度/箍筋设置间距）+1,当箍筋在构件中等间距设置时,箍筋设置区域的长度=构件长度-两端保护层厚度,箍筋每米长的重量可直接从表4-26中查出，也可按,下式计算,箍筋每米长重量=0.006165dd,式中：d为以mm为单位的箍筋直径。,(一)钢筋,梁钢筋（直螺纹连接）,梁柱接头钢筋,剪力墙钢筋,底板钢筋,砂浆垫块,塑料卡控制钢筋保护层,钢 筋,柱钢筋,板钢筋,梁钢筋,墙钢筋,其他构件钢筋,工程量=钢筋长度钢筋每米长重量,钢筋长度=净长+节点锚固+搭接,钢筋每米长重量=0.006165d,2,2.按钢筋在砼中的作用的分类：,受力筋,受拉钢筋,弯起筋,受压钢筋,构造筋,分布筋,架立筋 箍筋,弯 起 筋,a,s,H,L,弯起角度,a=,30 、45 、60,a,弯起角度a,S,L,S-L,30,2h,0,1.73h,0,0.27h,0,45,1.41h,0,1h,0,0.41h,0,60,1.15h,0,0.58h,0,0.57h,0,钢筋放样表简表式样,楼板钢筋,构造筋,受力筋,分布筋,1.楼板内钢筋的种类,板钢筋的计算,平面配筋图,LB h=100,B X:,10200,Y:8200,8200,2、板底钢筋计算,板底钢筋长度计算,注：如为二级钢筋,不设弯钩,长度=净跨+端支座伸进长度+中间支座伸进长度+弯勾(6.25d*2),板底钢筋长度计算图,净跨,左伸入长度（端支左）,右伸入长度（中间支座）,弯折长度,板内净尺寸,梁外侧角筋,锚固长度,5d且至少到梁（或墙）中线,板底钢筋端支座伸进长度,伸进长度max(支座宽/2,5d),伸进长度max(支座宽/2,5d),伸进长度max(支座宽/2,5d),伸进长度max(板厚,120),板底钢筋根数计算,第一根钢筋距梁或墙边,50mm,根数=（净跨-0.1）/间距+1,板底钢筋根数计算图,净跨,50,50,板筋间距,端支座负筋长度锚入长度+弯勾板内净尺寸弯折长度,中间支座负筋长度=水平长度+弯折长度,(3)板负筋计算,弯折长度=（板厚-保护层*1）,板负筋的,长度,计算,板内净尺寸=标注长度-0.5梁宽,板负筋长度计算图,净跨,左伸入长度,右伸入长度,弯折长度,板内净尺寸,梁外侧角筋,锚固长度,锚入长度锚固长度La,锚入长度0.4La15d,锚入长度锚固长度La,锚入长度深入墙内长度-保护层,+板厚-保护层*2,锚入长度计算,板负筋的根数计算,第一根钢筋距梁或墙边,50mm,根数=（净跨-0.1m）/间距+1,板筋间距,50,50,净垮,板负筋下的分布筋根数计算,第一根钢筋距梁或墙边,50mm,根数=（布筋范围-0.05m）/间距+1,布筋范围,板负筋下的分布筋根数计算图,净跨,50,50,布筋范围,布筋范围,梁钢筋的计算,1、梁钢筋种类,梁 钢 筋,附加钢筋,纵向受力筋,架立筋及侧向构造钢筋,箍筋及拉筋,2根贯通筋,箍筋,支座负筋,梁钢筋种类,上：上部通长筋,中：侧面纵向钢筋构造或抗扭,下：下部钢筋,(,通长筋或不通长,),左：左支座钢筋,中：架立钢筋或跨中钢筋,右：右支座钢筋,箍筋,附加钢筋：吊筋、次梁加筋、加腋钢筋,1,1,梁钢筋种类,梁平法标注的含义：,1、集中标注,WKL1(2)300650,2,20,8 100/200,KL1两跨，其截面为300,650，上部2根,20的通长,筋，箍筋为,8加密区间距,为100，非加密区为200,2、原位标注,6,20(4/2,)-第一跨左支座,上部配筋，其中第一排4,20,（包括220 通长筋)，,第二排220。,4,20,-,-,第一跨下部通长筋,4,20,-,第一跨右支座上部,配筋，其中包括2,20 的通长筋。,2、梁平法标注,3、框架梁钢筋计算-,楼层框架梁,（1）上部通长筋计算,公式：长度净跨长+左支座锚固+右支座锚固,左、右支座锚固长,伸至柱外边（柱纵筋内侧）且,左、右支座锚固长度的取值判断：,当hc-保护层(直锚长度)LaE时,必须弯锚，,弯锚长度=hc-保护层15d,当hc-保护层(直锚长度)LaE时，取Max(LaE,0.5hc5d),（2）下部钢筋的计算,公式：长度净跨长+边支座锚固+中间支座锚固,中间支座下部筋锚固长度=max(0.5hc+5d,LaE),（3）支座负筋的计算,端支座：,第一排长度=支座锚固+边跨净跨长/3,第二排长度=支座锚固+边跨净跨长/4,中间支座：,第一排长度=2*相邻两跨较大跨的净跨长/3,第二排长度=2*相邻两跨较大跨的净跨长/4,（4）侧面纵向构造或抗扭钢筋的计算,构造筋长度=净跨长+2*15d,抗扭筋长度=净跨长+2*锚固长度（同框架梁下部纵筋）,长度=(梁宽b-保护层*2+d*2)*2+(梁高h-保护层*2+d*2)*2,+1.9d*2+max(10d,75mm)*2,（5）箍筋长度和根数的计算,根数=(左加密区长度-50)/加密间距+1+(非加密区长度/非加密间距-1),+(右加密区长度-50)/加密间距+1,（,6,）箍筋根数的计算,加密区,加密区,加密区,非加密区,（7）拉筋长度和根数的计算,拉筋直径取值：梁宽350取6mm，350取8mm,拉筋长度=梁宽-2*保护+2*1.9d+2*max(10d,75mm)+2d,拉筋根数=(净跨长-50*2)/非加密间距*2+1)*排数,（8）吊筋的计算,吊筋夹角取值：梁高800取45度，800取60度,吊筋长度=次梁宽+2*50+2*(梁高-2保护层)/sin45,（60）,+2*20d,【例4-14】,（P126）,【例4-15】,（P129）,(二),预埋铁件,（P130）,框柱钢筋的计算,1.框柱钢筋种类,框柱钢筋,箍 筋,纵向受力筋,基础插筋,纵,向,受,力,筋,箍,筋,2、框柱“平法”表示方法,框柱截面表示法含义,KZ1,750750,24 25,10100/200,KZ1截面尺寸750mm750mm,24根 25纵向钢筋,箍筋为 10加密区间距为100,mm,非加密区200mm,3、KZ所需要计算的钢筋工程量有哪些？,KZ要计算哪些钢筋量,楼层,名称,构件,分类,分类细分,计算哪些量,名称,单位,基础层,无梁,基础,基础板厚小于,2000,基础插筋、箍筋,长度、根数、重量,基础板厚大于,2000,有梁,基础,基础梁底与基础板底一平,基础梁顶与基础板顶一平,-1层,纵筋、箍筋,长度、根数、重量,首层,中间层,顶层,中柱,边柱,角柱,基础插筋长度弯折长度a+竖直长度h+非连接区Hn/3,（1）,基础插筋计算,4、钢,筋工程量计算（纵向钢筋）,按机械连接和焊接计算,竖直长度h,弯钩长度a,0.5 LaE(0.5La)时,12d且,150,0.6 LaE(0.6La)时,8d且,150,0.7 LaE(0.7La)时,10d且,150,0.8 LaE(0.8La)时,6d且,150,a,的判断条件,h,a,H,n,/3,500,35d,h,a,H,n,/3,500,35d,-1层,1层,H,n,/3,（2）-1层柱子纵筋长度,计算,纵筋长度,-1层层高1层非连接区Hn/3,+1层非连接区Hn/3+搭接长度LlE,如果出现多层地下室，,只有基础层顶面和首层顶面是1/3,净高其余均为（1/6净高、500、,柱截面长边）取大值,H,n,/6,500,hc,500,35d,（3）1层柱子纵筋长度,计算,纵筋长度,首层层高-首层非连接,区Hn/3+max(Hn/6，hc，500),N层,N+1层,层高,H,n,/6,500,hc,H,n,/6,500,hc,500,35d,纵筋长度,中间层层高-当前层非,连接区+（当前层+1）,非连接区,非连接区,max（1/6Hn、500、Hc）,（4）中间层柱子纵筋长度,计算,N层,屋面层,H,n,/6,500,hc,12d,(当锚固长度,LaE,且顶层为现浇混凝土板，其强度等级C20,板厚80mm时）,12d,(当锚固长度,LaE时）,LaE,（5）顶层中柱纵筋长度,计算,中柱纵筋长度,顶层层高-顶层非连接区-,梁高+（梁高-保护层）+12d,非连接区,max（1/6Hn、500、Hc）,（6）顶层边柱纵筋长度,计算,根数,（基础高度-基础保护层）/间距-1,4、钢,筋工程量计算（箍筋）,（1）基础箍筋根数,计算,按焊接计算,根部根数,（加密区长度-50）/加密间距+1,梁下根数加密区长度/加密间距+1,梁高范围根数梁高/加密间距,非加密区根数,非加密区长度/非加密间距-1,（2）1层箍筋根数,计算,按焊接计算,根部根数,（加密区长度-50）/加密间距+1,梁下根数加密区长度/加密间距+1,梁高范围根数梁高/加密间距,非加密区根数,非加密区长度/非加密间距-1,（3）顶层箍筋根数,计算,钢筋堆场,钢筋的分类,图4-21 弯起钢筋斜长计算简图,图4-22 箍筋示意图,3.配料计算实例,现以一根L-1预制矩形梁为例，如图4-23所示，来说明钢筋下料长度的计算程序。,图4-24 号弯起钢筋,3.配料计算实例解答4,配料计算完成以后，需要填写配料单如表4-14所示，作为钢筋工进行钢筋加工的依据。,图4-25 钢筋料牌,混凝土及钢筋混凝土工程定额工程量计量,纵向受拉钢筋最小锚固长度La:,C15,C20,C25,C30及以上,40d,30d,25d,20d,50d,40d,35d,30d,-,45d,40d,35d,混凝土及钢筋混凝土工程定额工程量计量,钢筋在混凝土中的保护层厚度（mm）,构件类别,板,梁柱,基础梁,基础,分布筋,（板墙）,100,100,有垫层,无垫层,厚度（mm）,15,10,25,35,35,70-80,10,
