高层民用建筑防排烟设计.ppt

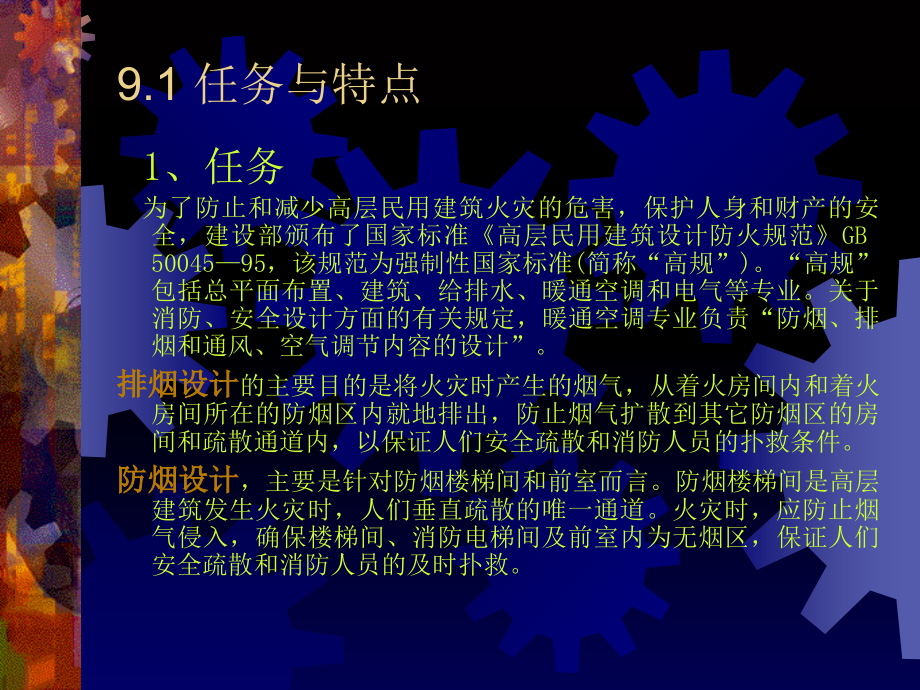

書式設定,書式設定,第 2,第 3,第 4,第 5,*,9.高层民用建筑防排烟设计,9.1 任务与特点,1、任务,为了防止和减少高层民用建筑火灾的危害，保护人身和财产的安全，建设部颁布了国家标准高层民用建筑设计防火规范GB 5004595，该规范为强制性国家标准(简称“高规”)。“高规”包括总平面布置、建筑、给排水、暖通空调和电气等专业。关于消防、安全设计方面的有关规定，暖通空调专业负责“防烟、排烟和通风、空气调节内容的设计”。,排烟设计,的主要目的是将火灾时产生的烟气，从着火房间内和着火房间所在的防烟区内就地排出，防止烟气扩散到其它防烟区的房间和疏散通道内，以保证人们安全疏散和消防人员的扑救条件。,防烟设计,，主要是针对防烟楼梯间和前室而言。防烟楼梯间是高层建筑发生火灾时，人们垂直疏散的唯一通道。火灾时，应防止烟气侵入，确保楼梯间、消防电梯间及前室内为无烟区，保证人们安全疏散和消防人员的及时扑救。,2、特点,轻，贴附水平扩散和垂直扩散，垂直扩散速度快；高温，体积膨胀。,9.2 相关基本概念,防火分区,防烟分区：,每个防烟分区的面积不宜超过500m,2,，且防烟分区不应超越防火分区,建筑分类,防烟楼梯间和前室,地下室和半地下室：1/3、1/2,高级旅馆和高级住宅,：,具备星级条件的且设有空气调节系统的旅馆，称高级旅馆。,建筑装修标准高和设有空气调节系统的住宅，称高级住宅。,9.3 自然排烟 条件：,技术措施：,1.防烟楼梯间前室、消防电梯问前室可开启面积不应小于2.0m,2,，合用前室不应小于3m,2,；,2靠外墙的防烟楼梯间，每五层内可开启外窗总面积之和不应小于2.0m,2,；,3长度不超过60m的内走道，可开启外窗面积不应小于走道面积的2；,4净空高度小于12m的中庭，可开启的天窗或高侧窗的面积不应小于该中庭地面积的5。,9.4 机械防烟,1,、机械防烟条件：,高规”中对机械防烟的条件进行了规定：,不具备自然排烟条件的防烟楼梯间、消防电梯前室或合用前室。,在自然排烟条件中提到过，对于不靠外墙不能依靠外窗进行自然排烟的防烟楼梯间及其前室、消防电梯间前室和合用前室，应采用机械防烟。另外，虽然上述部位靠外墙，也有外窗可进行自然通风，但对于建筑高度超过50m的一类公共建筑和建筑设计超过lOOm的居住建筑，仍应采用机械防烟。,建筑设计的形式是多样化的，往往防烟楼梯间和前室的某部位符合自然排烟条件，而另外部位需要采用机械防烟。因此，防、排烟也应采用各种组合形式,。,风量,防烟楼梯间(前室不送风)的加压送风量 表9.4,系统负担层数,加压送风量(m,3,h),系统负担层数,加压送风量(m,3,h),20层,2500030000,20层32层,3500040000,9.4 机械排烟,根据“高规”规定：一类高层建筑和建筑高度超过32m的二类建筑的下列部位，应设置机械排烟设施：,1无直接自然通风，且长度超过20m的内走道，或虽有直接自然通风，但长度超过60m的内走道。,2面积超过lOOm,2,，且经常有人停留或可燃物较多的无窗房间，或设置固定窗的房间。,3不具备自然排烟条件或净空高度超过12m的中庭。,4除利用窗井等开窗进行自然排烟的房间外，各房间总面积超过200m,2,，或一个房间面积超过50m,2,，且经常有人停留或可燃物较多的地下室,。,走道的排烟计算面积，包括走道本身的面积和连通走道的无窗房间或设有固定窗房间面积之和，不包括有可开启外窗的面积，选择风机时，单台风机排风量不应小于7200 m,3,h。,中庭机械排烟风量 表9.7,中庭体积(,m,3,),排烟量(次h),备 注,17000,6,4,不应小于102000,m,3,h,9.6 地下车库的排烟设计,防烟分区,排烟风量,排烟点与排烟口的最远距离,排风系统与排烟系统共用时，要注意到排风系统上下排风的影响。,9.7 防排烟设备与部件,1,、加压送风机,加压送风机一般无特殊要求，普通的中、低压离心风机和专为加压送风用的轴流风机均可满足要求。,2、排烟风机,排烟风机有耐温要求，“高规”规定，排烟风机应保证在280时，能连续工作30分钟，一般常用的普通离心风机均可满足。目前工程中普遍选用的有468型离心风机等,。,轴流式排烟风机,特点：,轴流轮毂式叶轮、采用高温电机，电机全封闭内置，设有专门的电机冷却系统效率高、噪声低、结构合理、体积小、安装方便。,应用：,高层建筑、烘房、地下车库、地铁、隧道等消防排烟及送排通风，双速风机低速用于平时通排风、高速时为消防排烟,混流式排烟风机,特点：,混流轮毂叶轮、采用高温电机，电机全封闭内置，并设有专门的电机冷却系统，耐高温性能优良、效率高、噪声低、结构合理、体积小、安装方便等优点。安装上水平、垂直、吊装均可。,应用：,高层建筑、烘房、地下车库、地铁、隧道等消防排烟及送排通风，双速风机低速用于平时通排风、高速时为消防排烟。,消防通风两用柜式离心风机,特点：,电机外置,风量大、噪声低、耐高温性能优良、外形美观、进出口位置形式多、安装方便(吊装、坐地安装均可),应用：,宾馆、饭店、礼堂、影剧院、地下室、厂矿企业、办公楼等需要消防排烟、厨房排油烟及通风换气场合,3、,防、排烟阀和排烟口,各种防排烟阀和排烟口的性能 表9.9,类别,名 称,性 能,用 途,防,火,类,防火阀,空气温度70时，阀门自动关闭可输出联动信号，靠熔断器工作,用于风管内，防止火势蔓延,防烟、防火阀,靠烟感器控制动作，用电讯号通过电磁铁关闭(防烟)，还可通过70温度熔断器自动关闭防火,用于风管内防止烟、火蔓延,防,烟,类,加压送风口,靠烟感器控制，电讯号开启，也可手动(或远距离缆绳)开启，可设有280温度熔断器防火关闭装置，输出动作电讯号，联动加压风机开启,用于加压送风系统的送风口,排,烟,类,排烟阀,电讯号开启或手动开启，输出开启电讯号联动开启排烟风机，手动复位,用于排烟系统的风管上,排烟防火阀,电讯号开启和手动开启，280温度熔断器防火关闭装置，输出动作电讯号,用于排烟系统及排烟风机,入口的风管上,排烟口,电讯号开启，手动(或远距离缆绳)开启，输出电讯号联动开启排烟风机，可设280温度熔断器,用于排烟房间，走道顶棚或墙壁上,防火风口,功能：防火风口安装在通风空调系统送风口处。由铝合金风口与防火阀组合。风口可调节气流方向。开启角度为090无级调节。70阀门自动关闭。特点：可视阀门开启，关闭。手动调节风量和复位。,排烟风口,功能：,DC24V,电源控制阀门打开。远距离手动复位、关闭、开启,FPYBW24/0.3-280,型，开启后，280时，自动关闭，并自锁。特点：控制电源电压,DC24V10%，,电流0.3,A。,开启后输出电信号。远距离控制6,m。,
