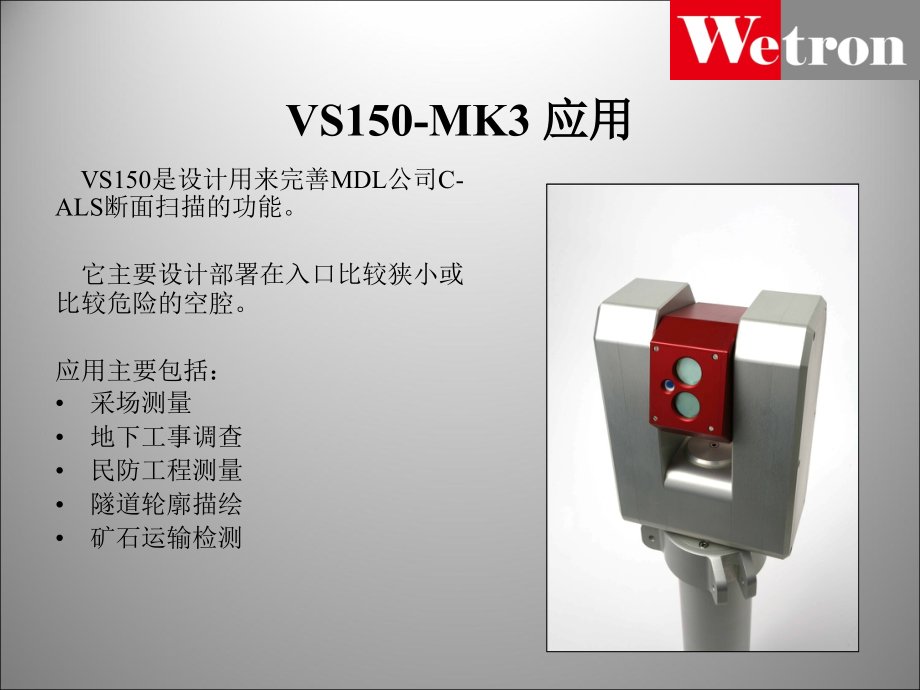

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,半封闭空腔三维扫描仪,VS150-MK3,培训,VS150,-MK3,应用,VS150,是设计用来完善,MDL,公司,C-ALS,断面扫描的功能。,它主要设计部署在入口比较狭小或比较危险的空腔。,应用主要包括：,采场测量,地下工事调查,民防工程测量,隧道轮廓描绘,矿石运输检测,VS150,-MK3,系统,像所有,MDL,产品一样，,VS150,被设计用在恶劣的、具有挑战性的环境中，因此有着体积小、重量轻、容易操作的优点,VS150,扫描头、储蓄电池、电缆以及连接转换器放在一个坚固耐磨的运输箱内，连同一个耐用的便携式电脑及,VoidScan,控制软件，,MDL,公司在空腔扫描方面提供了一个快速、安全、完整的解决方案。,注,VS150,-MK3,激光头,VS150-MK3,激光头旋转角度范围：,水平旋转角度范围,360,竖直旋转角度范围,270,激光规格：,二级可见斑点激光,最大扫描半径,150m,扫描精度,5cm,分辨率,1cm,扫描速度,250,点,/,秒,VS150,-MK3,底座转拉器,VS150-MK3,包含一个底座转拉器支架。,它不仅可以使设备安装在,MDL,公司生产的底座上面，还可以安装在市场上其他类型的底座上面,这个支架能够实现设备在巷道内进行固定扫描。,VS150,-MK3,棱镜,VS150,的设计能够把棱镜安置在激光头的一端，棱镜给测量员提供一个精确的目标，使用全站仪对激光头进行定位，从而进行坐标的传递。,VS150,-MK3,方位角,在对空腔进行扫描之前，要确定方位角，这里的方位角是指从延长杆尾端到激光头棱镜方向的角度，我们可以用全站仪进行测量，通过坐标反算计算出这个方位角，如果精度要求不是很高，也可以采用罗盘进行方位角的量测；有了方位角和激光头的绝对坐标，扫描的点云在空间上就会被准确定位。,VoidScan,控制软件,V,oidScan,控制软件可以在一个耐用的平板电脑或者笔记本电脑上运行。,控制软件允许用户进行设置、控制,VS150.,输入设备坐标以及方位角，确保扫描结果空间定位的准确性,.,根据所需的点的密度，进行扫描的设置,.,在图形窗口实时显示扫描的点云,.,进一步对数据进行检验，或者多次扫描的拼合,.,在后处理极端编辑点云或重新定位。,VoidScan,控制软件,VS150,一次完整的扫描在几分钟至几十分钟之间，这取决于所需点云的密度。,V,oidScan,控制软件可以实时的看到扫描的结果，因此可以帮助确定是否需要更进一步加密扫描,.,数据通过控制软件可以输出进第三方软件（,Vulcan,、,Surpac,、,Minesight,、,3Dmine,、或者,Voidworks,软件），从而进行模型的建立以及体积的计算。,
