可提供站点勘察过程网络课程平台.ppt

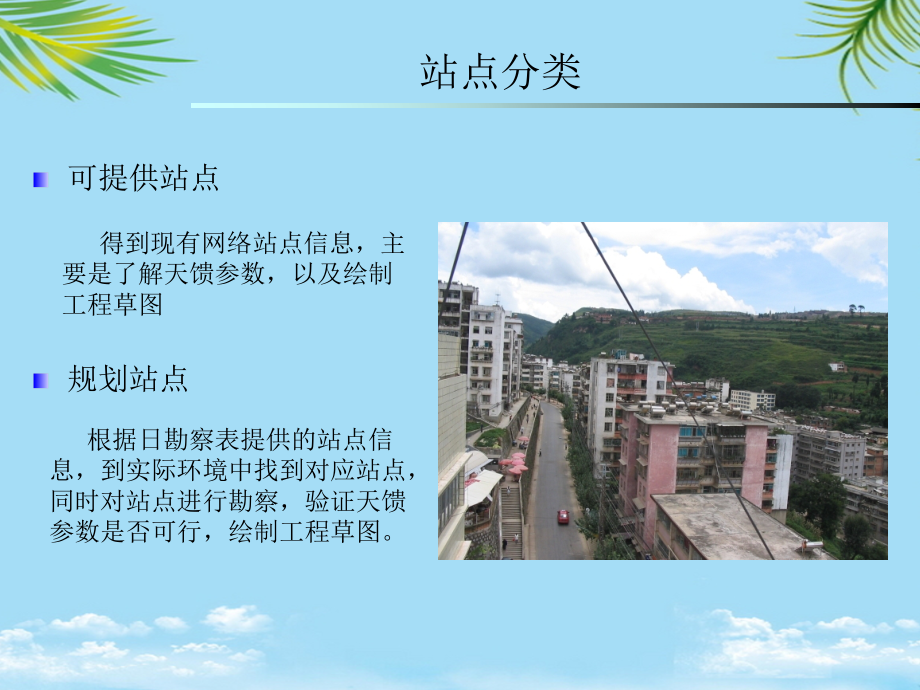

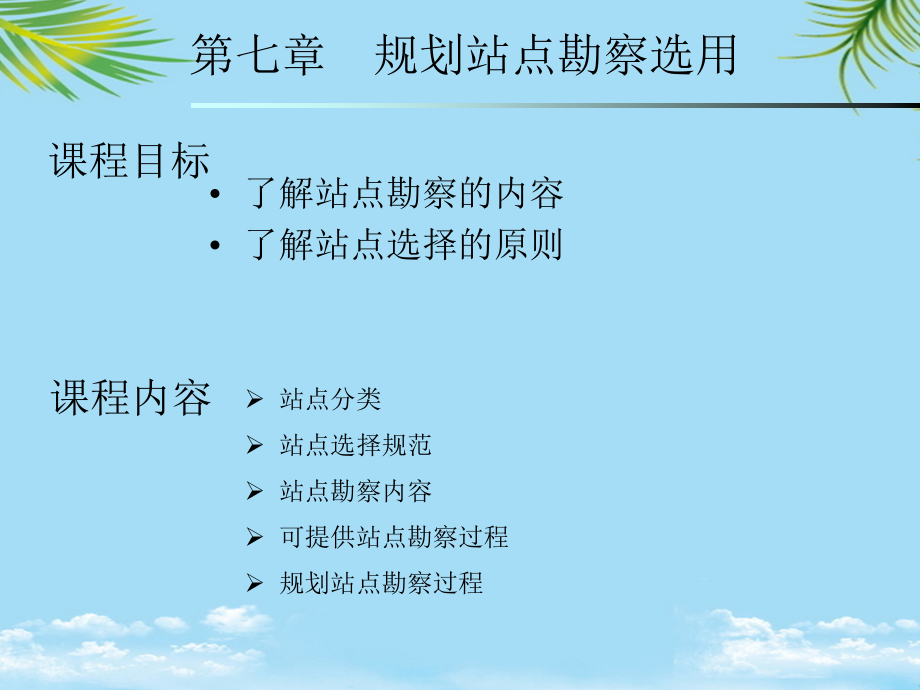

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,课程目标,了解站点勘察的内容,了解站点选择的原则,第七章 规划站点勘察选用,课程内容,站点分类,站点选择规范,站点勘察内容,可提供站点勘察过程,规划站点勘察过程,站点分类,可提供站点,得到现有网络站点信息，主要是了解天馈参数，以及绘制工程草图,规划站点,根据日勘察表提供的站点信息，到实际环境中找到对应站点，同时对站点进行勘察，验证天馈参数是否可行，绘制工程草图。,GPS卫星接收机（必备）,如果天线挂高过低，容易产生盲区；,规划站点勘察过程（一）,重点覆盖区项指站点周围是否存在需要重点覆盖的区域，如有，根据类型选择相应数字。,用GPS定位，用测距仪量出楼面高度，用指南针得出建筑物和磁北的相对方向；,GPS周围不能有明显遮挡，要求有架设GPS天线的位置；,分方向给出，包括地貌、干扰情况、重点覆盖区分布情况；,有机架位置，能够正常走线，能够提供电源传输,准备勘查工具、确保工具工作正常,良好的覆盖是有且仅有一个主力覆盖小区。,重点覆盖区项指站点周围是否存在需要重点覆盖的区域，如有，根据类型选择相应数字。,整体信息：名称、编号、经纬度、GPS精度、是否共站（和GSM）、现有站型、是否有塔/高度（楼顶是否有塔/塔高是多少）、本站相对周围高度、周围有无严重遮挡；,根据周围环境判断规划的朝向和站点挂高能够实现；,找到现有站点，上到天面；,根据日勘察表提供的站点信息，到实际环境中找到对应站点，同时对站点进行勘察，验证天馈参数是否可行，绘制工程草图。,天线的第一菲涅尔区不能有阻挡。,良好的覆盖是有且仅有一个主力覆盖小区。,基站选址的常用原则如下：,站点扇区朝向不能有明显遮挡,扇区正对方向,100,米范围内不能有楼高出天线高度,扇区正对方向,200,米范围内不能有面积很大的楼遮挡,站点天线挂高应超出周围,10,15,米,密集区天线挂高应高于周围,10,米左右；,非密集区可以高出周围平均高度,15,20,米；,如果天线挂高过低，容易产生盲区；,如果天线挂高过高，对周围干扰比较大；,站点选择规范,避免和其他系统之间的干扰,GPS,立体角不能小于,90,度,GPS周围不能有明显遮挡，要求有架设GPS天线的位置；,站点选择规范,楼顶有足够的位置架设天线,主要对和G网共站的情况，需要保证隔离，同时需要有足够天线架设位置,能够提供机房,有机架位置，能够正常走线，能够提供电源传输,站点选择规范,站点选择规范,保证重要区域和用户密集区的覆盖。包括 政军重要机关，机场火车站等交通枢纽，企业办公楼，商业中心，酒店和娱乐业，通信企业和员工住宿地，居民小区等。,在不影响基站布局的情况下，尽量选择现有的电信楼、邮电局作为站址，使其机房、电源、铁塔等设施得以充分利用。,城市市区或郊区的海拔很高的山峰（与市区海拔高度相差100300米以上）一般不考虑作为站址，一是为了防止越区覆盖，二是为了减少工程建设的难度，方便维护。,新建基站应建在交通方便，市电可用、环境安全的地方；避免在大功率无线电发射台、雷达站或其他干扰源附近。,基站选址的常用原则如下：,新建基站应设在远离树林处以避开接收信号的衰落。,在市区楼群中选址时，可利用建筑物的高度，实现网络层次结构的划分。,在建网初期建站较少时，选择的站址应保证重点地区有良好的覆盖。,避免将小区边缘设置在用户密集区。良好的覆盖是有且仅有一个主力覆盖小区。,天线的第一菲涅尔区不能有阻挡。,长期性建设的考虑。,如果基站选址是在现有网络扩容的基础上进行，在基站选址的时候还要注意和现有网络基站的配合。,站点选择规范,基站选址的常用原则如下：,站点勘查前的准备工作,收集相关资料,工程文件,背景资料,现有网络情况,当地地图等,最新的网络规划基站勘测表,相关人员信息,站点勘察内容,站点勘查前的准备工作,准备勘查工具、确保工具工作正常,便携机（必备）,GPS,卫星接收机（必备）,指南针（必备）,卷尺（必备）,数码相机（必备）,望远镜（推荐）,站点勘察内容（一）,网络规划信息,整体信息：名称、编号、经纬度、,GPS,精度、是否共站（和,GSM,）、,现有站型、是否有塔,/,高度（楼顶是否有塔,/,塔高是多少）、本站相对周围高度、周围有无严重遮挡；,分扇区情况：天线型号、天线挂高、参考方位角、机械下倾角、分集方式,/,距离、与其他运营商隔离,/,距离；,工程基本条件,周围环境描述,分方向给出，包括地貌、干扰情况、重点覆盖区分布情况；,地貌项，根据周围的地貌，对应定义中的说明，选择相应的数字；,干扰情况主要是对应周围可能存在的存在的干扰，提供的干扰信息；,重点覆盖区项指站点周围是否存在需要重点覆盖的区域，如有，根据类型选择相应数字。,站点勘察内容（二）,站点勘察内容（三）,楼顶草图,以工程要求为基础，需要满足网规对天面草图的要求,数码相机照片,每个基站照,9,张，八个方向和天面各一张,每个扇区照一张,可提供站点勘察过程（一）,找到现有站点，上到天面；,用,GPS,定位，用测距仪量出楼面高度，用指南针得出建筑物和磁北的相对方向；,如果已有其他网络天线，得到天线挂高、下倾角、天线型号、朝向等参数；,可提供站点勘察过程,可提供站点勘察过程（二）,考察周围环境，得出周围高度、本站相对周围高度、周围环境、干扰信息和重点覆盖区等内容；,用数码相机拍照；,根据天面现有天线位置，考虑天线设置要求、隔离要求等因素，确定天线位置；,根据天面草图绘制规范画出天面草图。,规划站点勘察过程（一）,找到准备加站的位置，根据合适站点的要求，在附近位置选择,2,3,个比较合适的站点；,用,GPS,定位，用测距仪量出楼面高度，用指南针得出建筑物和磁北的相对方向；,根据周围环境判断规划的朝向和站点挂高能够实现；,分方向给出，包括地貌、干扰情况、重点覆盖区分布情况；,分方向给出，包括地貌、干扰情况、重点覆盖区分布情况；,避免在大功率无线电发射台、雷达站或其他干扰源附近。,站点天线挂高应超出周围1015米,准备勘查工具、确保工具工作正常,规划站点勘察过程（二）,良好的覆盖是有且仅有一个主力覆盖小区。,城市市区或郊区的海拔很高的山峰（与市区海拔高度相差100300米以上）一般不考虑作为站址，一是为了防止越区覆盖，二是为了减少工程建设的难度，方便维护。,干扰情况主要是对应周围可能存在的存在的干扰，提供的干扰信息；,用GPS定位，用测距仪量出楼面高度，用指南针得出建筑物和磁北的相对方向；,保证重要区域和用户密集区的覆盖。,规划站点勘察过程（二）,考察周围环境，得出周围高度、本站相对周围高度、周围环境、干扰信息和重点覆盖区等内容；,用数码相机拍照；,根据天面现有天线的情况，考虑天线设置要求、隔离要求等因素，大致确定天线位置；,根据天面草图绘制规范画出天面草图。,输出勘查报告,课程回顾,站点选择的规范有那些？,站点勘察的内容有那些？,
